Serie TC08

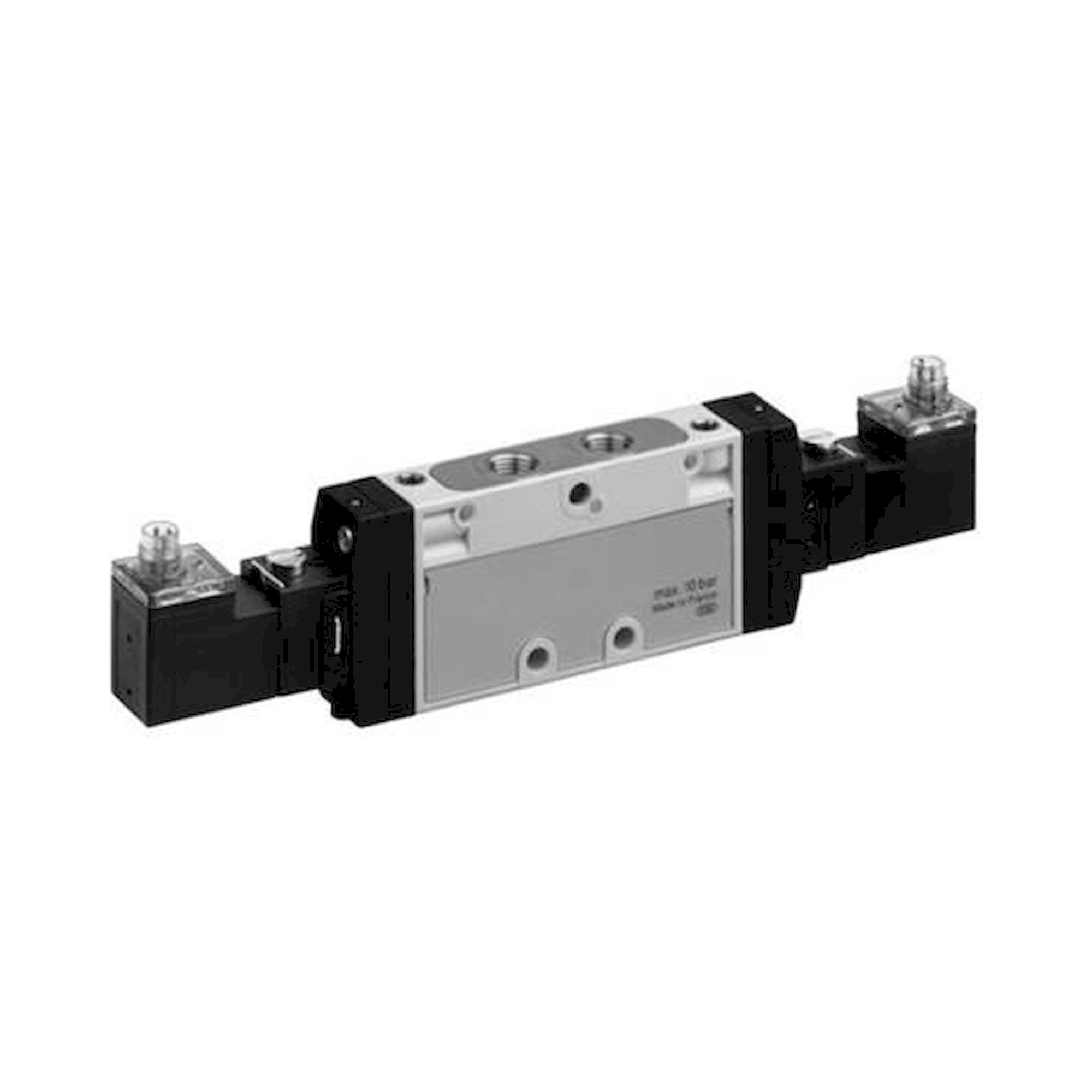

Die Aventics Serie TC08 umfasst hochpräzise Einzelventile für pneumatische Steuerungsaufgaben, insbesondere 5/3-Wegeventile wie die Modelle 0820061251 bis 0820061371. Diese Ventile finden primären Einsatz in der Automatisierungstechnik, Produktionsmaschinen und Handhabungssystemen, wo zuverlässige Luftwegeschaltung für Zylinder und Aktoren erforderlich ist. Typische Anwenderindustrien sind Automotive, Verpackungstechnik, Maschinenbau und Fördertechnik, wo präzise Taktzeiten und hohe Schaltzyklen gefordert werden.

Bei der Auswahl von TC08 Ventilen sind Nenngröße, Schaltstellungen und Betätigungsart entscheidend. Die Serie bietet 5/3-Wegeventile mit verschiedenen Grundstellungen und Mittelstellungen, wobei Modelle wie 0820061251 bis 0820061371 unterschiedliche Schaltcharakteristiken aufweisen. Wichtige Kriterien sind der maximal zulässige Betriebsdruck von typisch 10 bar, die Durchflussmenge Qn und die Anschlussgröße, meist G1/8 oder G1/4. Die Ventile sind für Druckluft nach ISO 8573-1 Klasse 4:4:4 ausgelegt und erreichen Schaltfrequenzen bis 5 Hz.

Aventics TC08 Ventile entsprechen der DIN EN ISO 5599-1 für Anschlussmaße und Montageflächen von Pneumatikventilen sowie der DIN EN 60204-1 für elektrische Ausrüstung von Maschinen. Die Ventile erfüllen die EMV-Richtlinie 2014/30/EU und sind CE-konform nach Maschinenrichtlinie 2006/42/EG. Für Anwendungen in explosionsgefährdeten Bereichen sind spezielle ATEX-Varianten verfügbar, die der Richtlinie 2014/34/EU entsprechen. Die Materialqualifikation erfolgt nach DIN EN 10204 mit Werkstoffprüfzeugnissen 3.1.

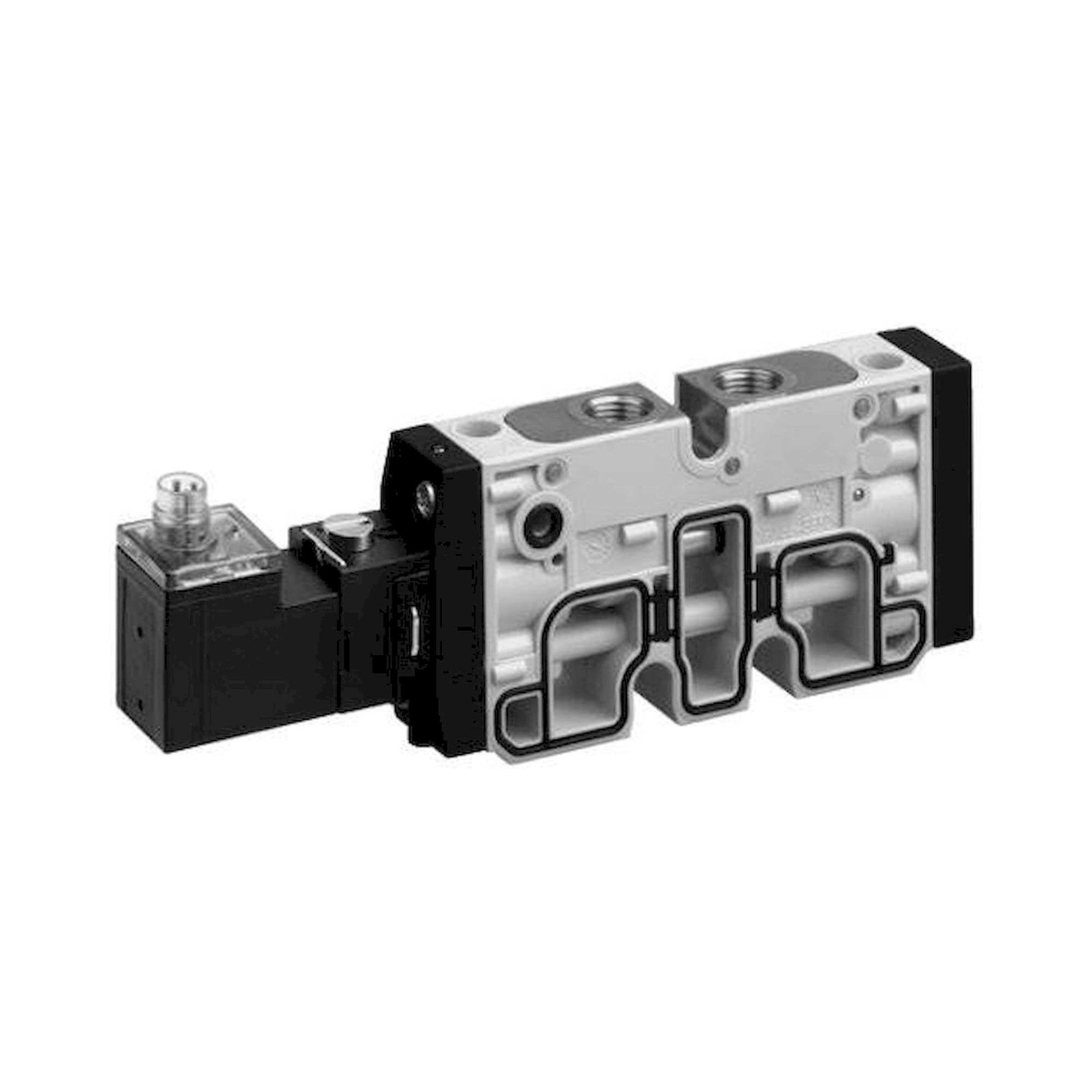

Die TC08 Serie unterscheidet sich hauptsächlich in der Betätigungsart und Grundstellung der 5/3-Wegeventile. Modelle 0820061251 bis 0820061371 sind elektromagnetisch betätigte Ventile mit unterschiedlichen Federrückstellungen und Mittelstellungen, während die R422100965-Serie manuell betätigte Varianten mit Handhebel oder Drucktaster darstellt. Weitere Unterschiede liegen in der Anschlusskonfiguration, wobei einige Modelle mit Einzelanschlüssen G1/8, andere mit Sammelanschluss oder als Grundplattenvariante nach NAMUR-Norm ausgeführt sind.

TC08 Ventile erfordern eine Grundplattenmonatge nach ISO 5599-1 oder NAMUR-Norm mit M5-Schrauben und einem Anzugsmoment von 3,5 Nm. Die Ventile sind mit Standard-Pneumatikkomponenten kompatibel und benötigen gefilterte Druckluft gemäß ISO 8573-1 mit einem Taupunkt von mindestens 10K unter Umgebungstemperatur. Elektrische Anschlüsse erfolgen über M12-Rundsteckverbinder oder Flachstecker DIN 43650, wobei die Spulenspannung 24V DC beträgt. Für die Montage ist ein Mindestabland von 15 mm zu anderen Komponenten einzuhalten.

Die TC08 Ventile erreichen Schutzart IP65 nach DIN EN 60529 und sind damit staubdicht sowie gegen Strahlwasser geschützt. Der zulässige Betriebstemperaturbereich erstreckt sich von -10°C bis +50°C bei relativer Luftfeuchtigkeit bis 95%. Die Ventile arbeiten bei einem Betriebsdruck von 2 bis 10 bar und einem Vakuum bis -0,9 bar auf der Saugseite. Die elektrischen Spulen sind für Dauerbetrieb ED 100% ausgelegt und weisen eine Einschaltzeit von weniger als 50 ms sowie eine Ausschaltzeit unter 80 ms auf.

Aventics TC08 Ventile erfordern planmäßige Wartung alle 12 Monate oder nach 1 Million Schaltzyklen, je nach dem, was früher eintritt. Die Inspektion umfasst die Prüfung der Dichtheit mit 10 bar Prüfdruck, Kontrolle der Schaltzeiten und Sichtkontrolle der elektrischen Anschlüsse. Bei ordnungsgemäßer Wartung erreichen die Ventile eine Lebensdauer von 20 Millionen Schaltzyklen oder 10 Jahre Betriebszeit. Kritische Verschleißteile wie Dichtungen und Feder sollten nach 5 Jahren präventiv getauscht werden, wobei Original-Wartungssätze von Aventics zu verwenden sind.
