Serie 840

Die Aventics Serie 840 sind elektromagnetisch betätigte 4/2-Wegeventile für die präzise Steuerung pneumatischer Systeme in industriellen Automatisierungsanlagen. Diese Ventile ermöglichen die bidirektionale Luftströmung durch zwei Arbeitspositionen und werden primär in der Fertigungsautomation, Verpackungstechnik, Handhabungstechnik und Materialflusstechnik eingesetzt. Die Serie 840 eignet sich besonders für Anwendungen mit doppeltwirkenden Pneumatikzylindern, wo präzise Schaltzeiten und hohe Zuverlässigkeit gefordert sind.

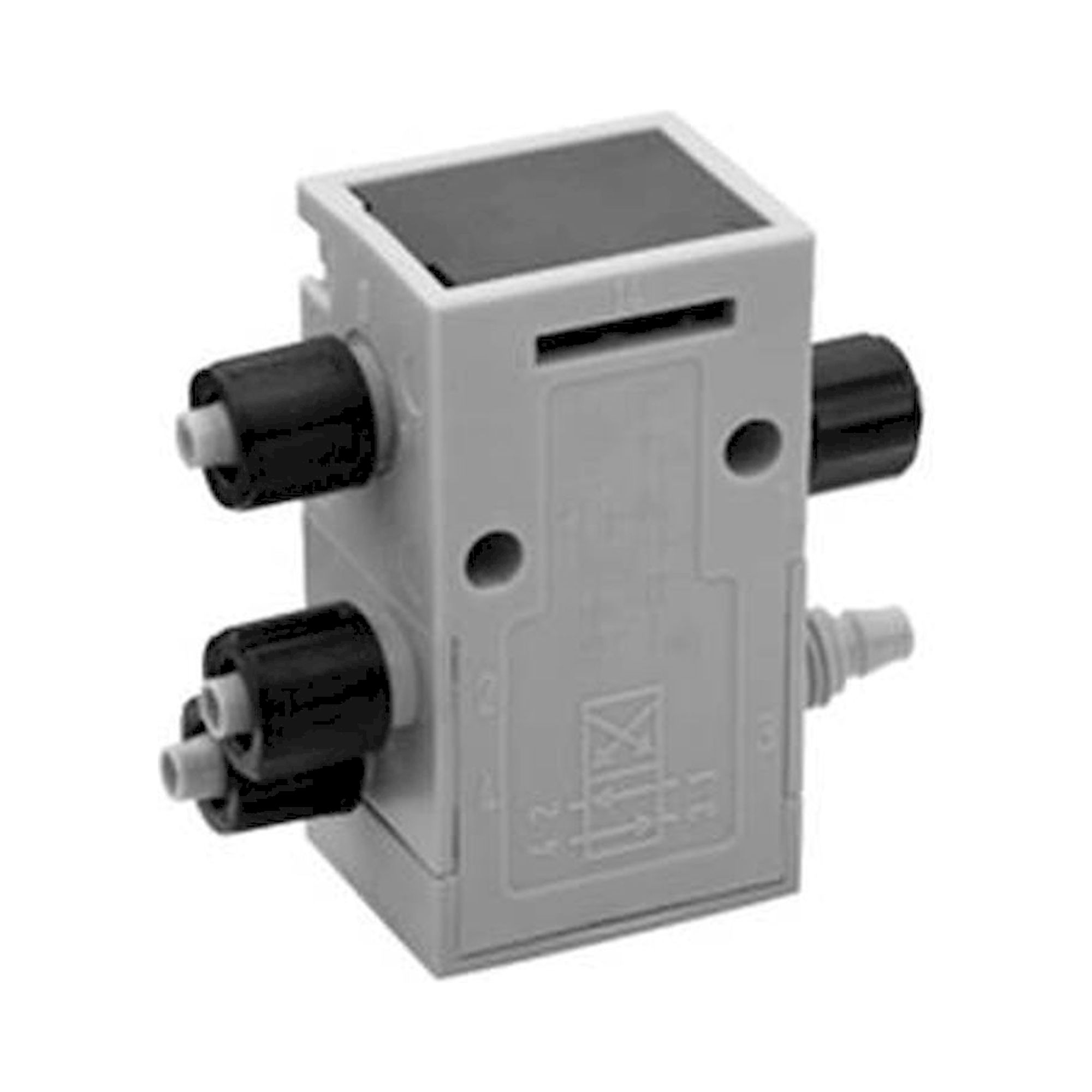

Bei der Auswahl von Aventics Serie 840 Ventilen sind die Betriebsspannung (12VDC, 24VDC, 24VAC, 110VAC, 230VAC), die Anschlussart (DI04 für G1/8 oder DA06 für G1/4) und die Schaltfunktion (DS für doppeltstabil oder OC für einfach rückstellend) entscheidend. Die Ventile bieten wahlweise LED-Statusanzeige für die Betriebsüberwachung und sind für Betriebsdrücke bis 10 bar ausgelegt. Die Nennweite bestimmt den maximal erreichbaren Volumenstrom, wobei G1/4-Anschlüsse höhere Durchflussraten als G1/8-Anschlüsse ermöglichen.

Aventics Serie 840 Ventile entsprechen der DIN ISO 5599-1 für Anschlussmaße und Befestigungsbohrbilder von Pneumatikventilen sowie der EN 60204-1 für elektrische Sicherheitsanforderungen in Maschinen. Die elektromagnetischen Antriebe erfüllen die DIN EN 60947-5-1 für Niederspannungsschaltgeräte und die EMV-Anforderungen nach EN 61000-6-2. Zusätzlich entsprechen die Ventile der Druckgeräterichtlinie 2014/68/EU für Druckbehälter und pneumatische Komponenten bis 10 bar Betriebsdruck.

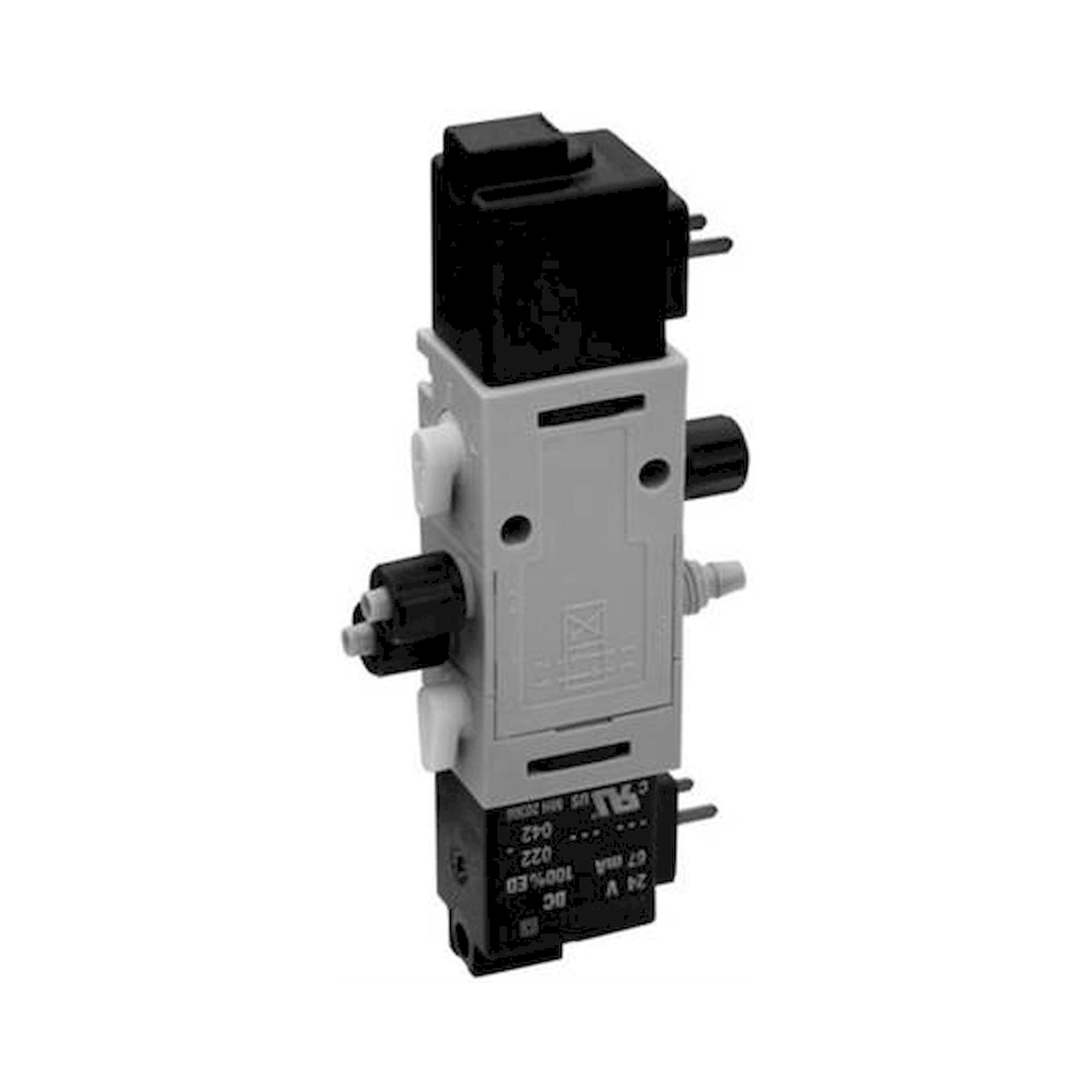

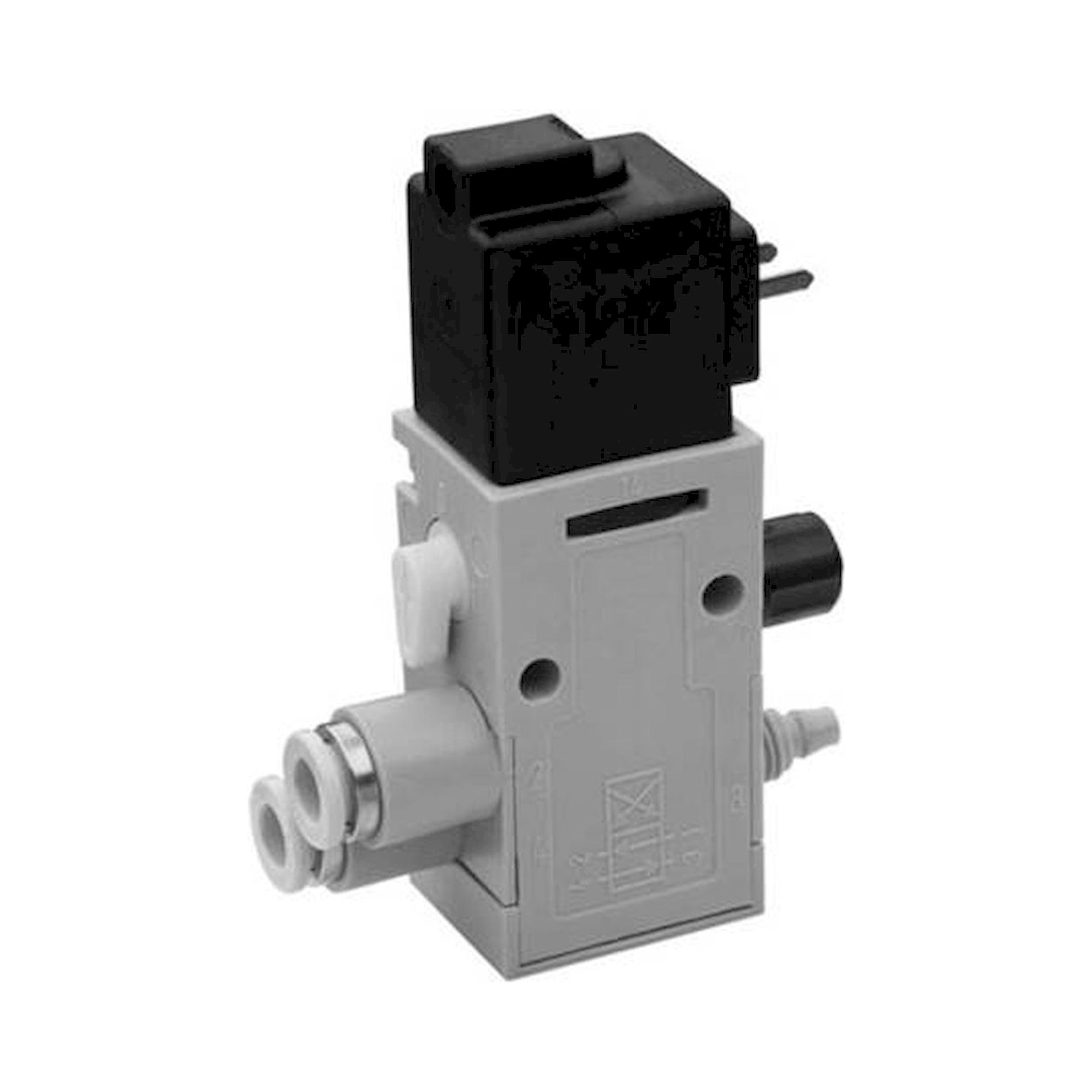

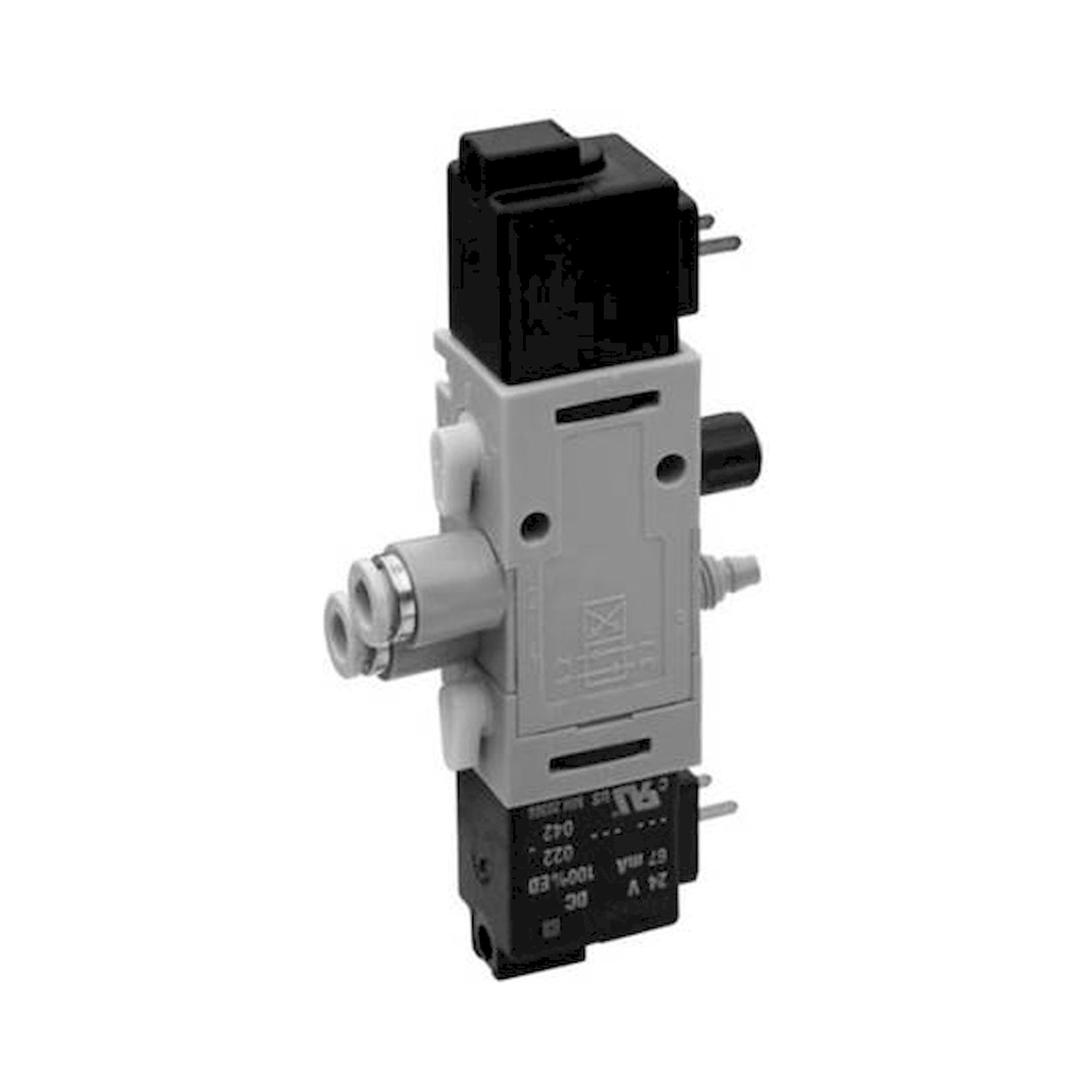

Die Aventics Serie 840 DS-Varianten (beispielsweise V840-4/2DS-DA06-024DC-03-LED) sind doppeltstabile Ventile, die ihre Schaltstellung auch bei Spannungsausfall beibehalten und nur bei Polaritätswechsel umschalten. Die OC-Varianten (wie V840-4/2OC-DA06-024DC-03-LED) sind federzentrierte Ventile, die bei Spannungsausfall automatisch in die Grundstellung zurückkehren. DS-Ventile eignen sich für Anwendungen mit längeren Haltezeiten und reduzieren den Energieverbrauch, während OC-Ventile höhere Sicherheit bei Stromausfall bieten.

Aventics Serie 840 Ventile erfordern eine normgerechte Druckluftaufbereitung nach DIN ISO 8573-1 mit Filtergrad 5 μm und einem Taupunkt von mindestens 10°C unter Betriebstemperatur. Die Ventile sind mit Standard-Pneumatikanschlüssen G1/8 (DI04) oder G1/4 (DA06) ausgestattet und direkt an Pneumatikzylinder oder Ventilinseln anschließbar. Elektrisch erfolgt der Anschluss über M12-Rundsteckverbinder oder feste Kabelanschlüsse, wobei die entsprechende Betriebsspannung und ausreichende Stromversorgung sichergestellt werden muss.

Die Aventics Serie 840 Ventile weisen Schutzart IP65 nach DIN EN 60529 auf und sind damit vollständig staubdicht sowie gegen Strahlwasser aus allen Richtungen geschützt. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C für die Umgebungstemperatur und -5°C bis +50°C für die Mediumstemperatur der Druckluft. Die Ventile sind für Betriebsdrücke von 2 bis 10 bar ausgelegt und arbeiten zuverlässig bei relativen Luftfeuchtigkeiten bis 95% ohne Kondensation.

Aventics Serie 840 Ventile erfordern bei normalen Betriebsbedingungen eine Funktionsprüfung alle 2 Millionen Schaltzyklen oder spätestens nach 24 Monaten Betriebszeit. Die Wartung umfasst die Kontrolle der Dichtheit, Schaltzeiten und elektrischen Anschlüsse sowie den Austausch der Druckluftfilter im vorgelagerten System. Bei aggressiven Medien oder hohen Schaltfrequenzen über 10 Hz sind verkürzte Inspektionsintervalle alle 12 Monate empfohlen. Die mittlere Betriebsdauer (MTBF) beträgt bei ordnungsgemäßer Wartung über 10 Millionen Schaltzyklen.
