Serie DO

Aventics Serie DO Ventile sind elektromagnetisch betätigte 3/2-Wegeventile für pneumatische Steuerungssysteme in der Automatisierungstechnik. Die Serie umfasst DO22 und DO35 Varianten mit normalerweise geschlossener (NC) oder normalerweise offener (NO) Grundstellung für Druckluftsteuerungen bis 10 bar Betriebsdruck. Diese robusten Einzelventile werden hauptsächlich in der Verpackungsindustrie, Maschinenbau, Fördertechnik und allgemeinen Fabrikautomation zur präzisen Luftstromsteuerung eingesetzt. Typische Anwendungen umfassen Zylinder-Ansteuerungen, Druckaufbau in Pneumatikkreisen und Ventilsteuerung in komplexen Automatisierungsanlagen.

Bei der Auswahl von Aventics Serie DO Ventilen sind Nennweite, Spulenspannung und Schaltfunktion entscheidend. DO22 Ventile bieten 24V DC oder 230V AC Spulenspannungen mit G1/8 Anschlüssen für Nennweiten bis DN 2,5, während DO35 Ausführungen größere Durchflussmengen bei G1/4 Gewinde ermöglichen. Die Mediatemperatur liegt zwischen -10°C und +60°C bei maximal 10 bar Betriebsdruck für Druckluft nach DIN ISO 8573-1. Kritisch ist die Wahl zwischen 3/2-Wegeventilen mit NC (stromlos geschlossen) oder NO (stromlos geöffnet) Grundstellung je nach Sicherheitsanforderung der Anwendung.

Aventics Serie DO Ventile entsprechen der DIN EN ISO 5599 für Pneumatikventil-Anschlussmaße und der DIN ISO 8573-1 für Druckluftqualität Klasse 4:4:4. Die elektromagnetischen Spulen erfüllen DIN EN 60529 für IP65 Schutzart gegen Staub und Strahlwasser sowie DIN EN 61558 für Sicherheit von Transformatoren und stromversorgenden Einheiten. Zusätzlich entsprechen die Ventile der Maschinenrichtlinie 2006/42/EG und EMV-Richtlinie 2014/30/EU für den Einsatz in CE-konformen Anlagen. Die Materialien sind nach DIN EN 10088 für nichtrostende Stähle und DIN 7168 für allgemeine Toleranzen spezifiziert.

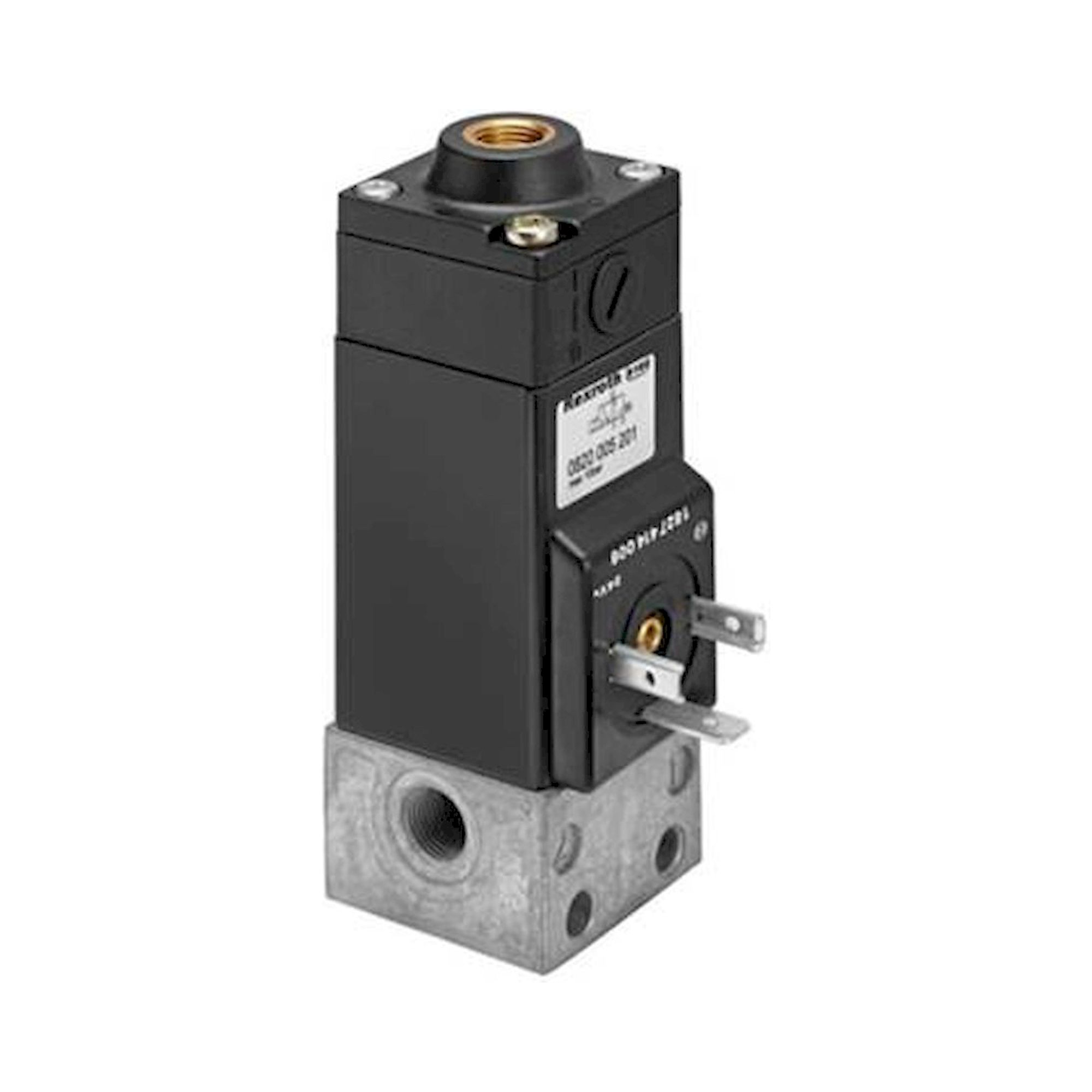

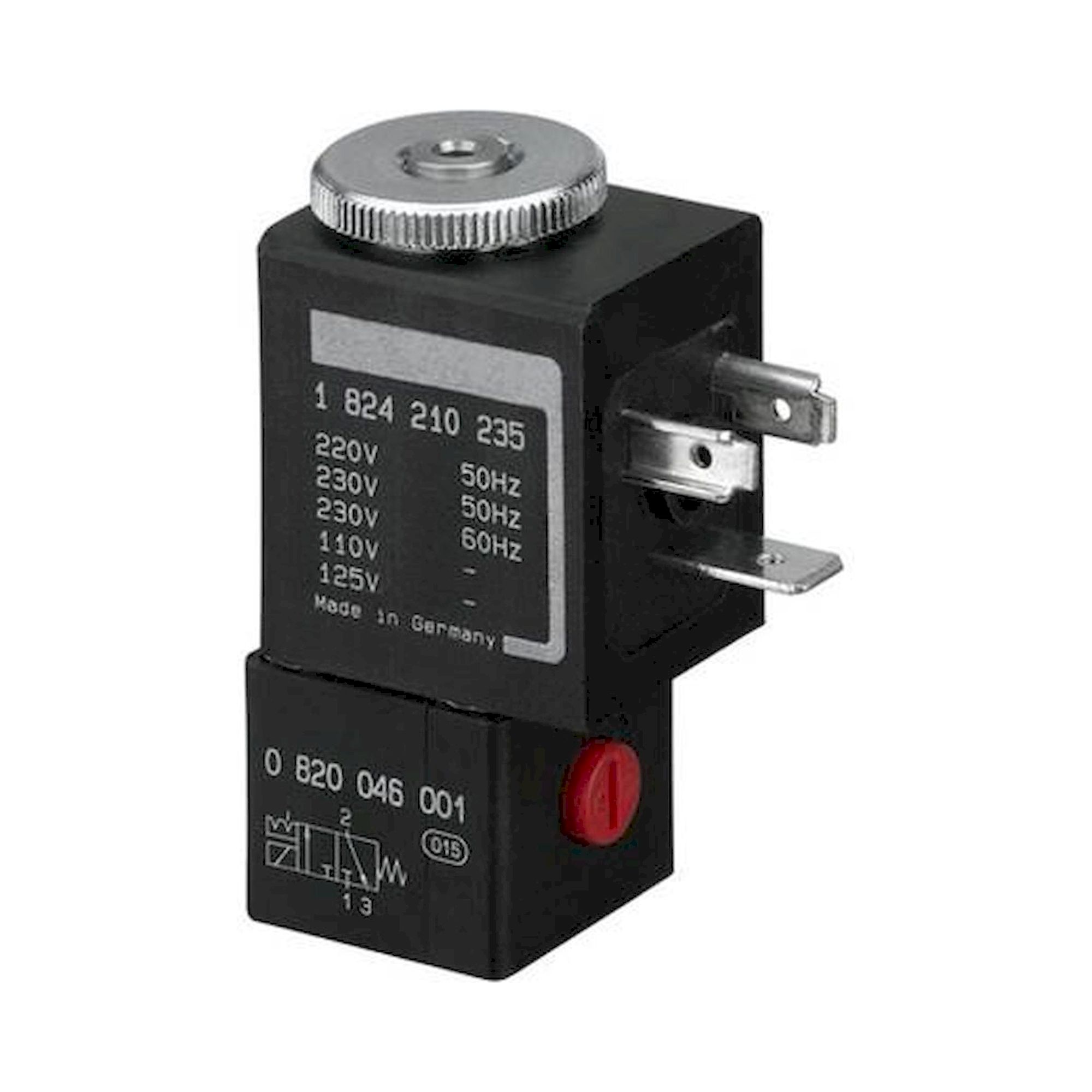

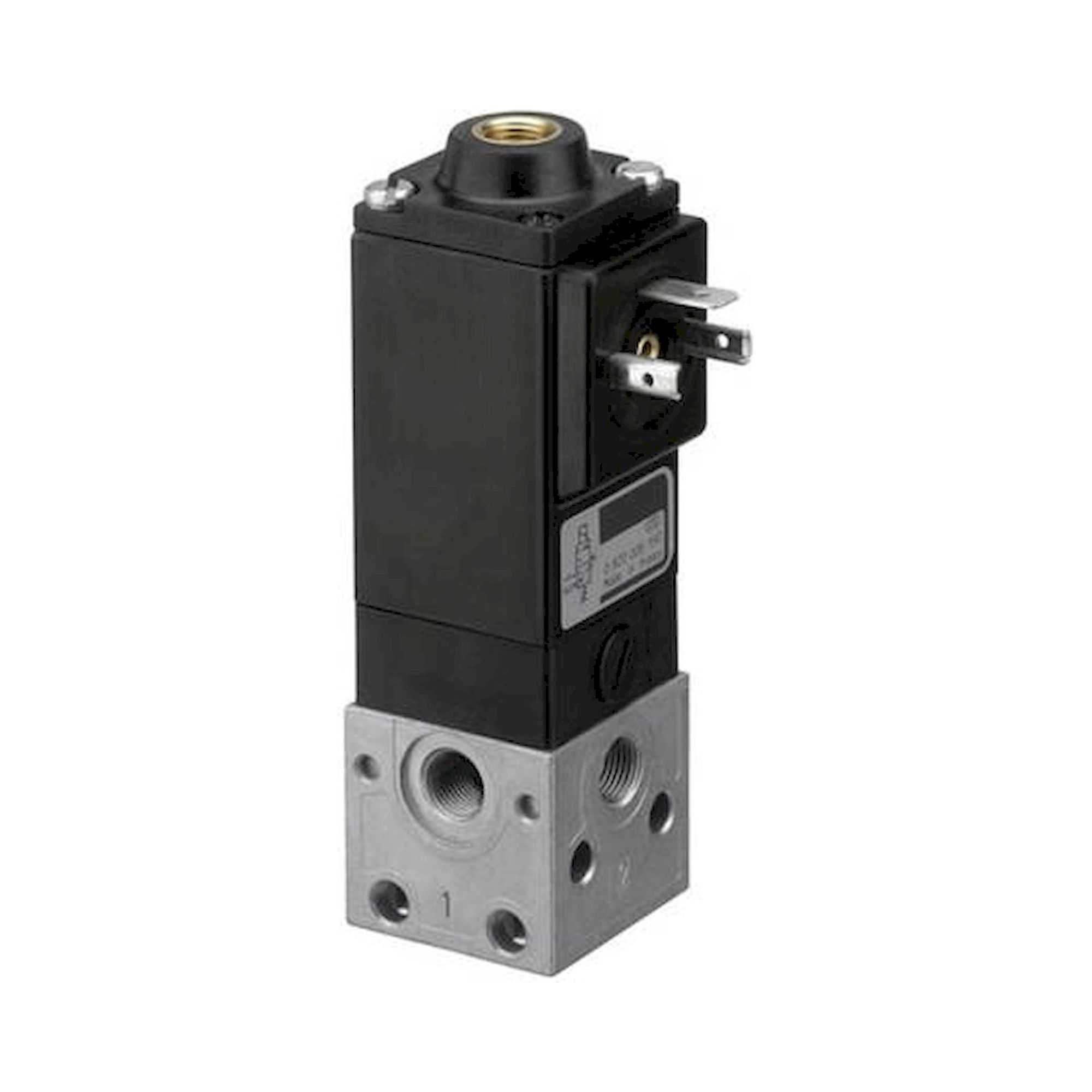

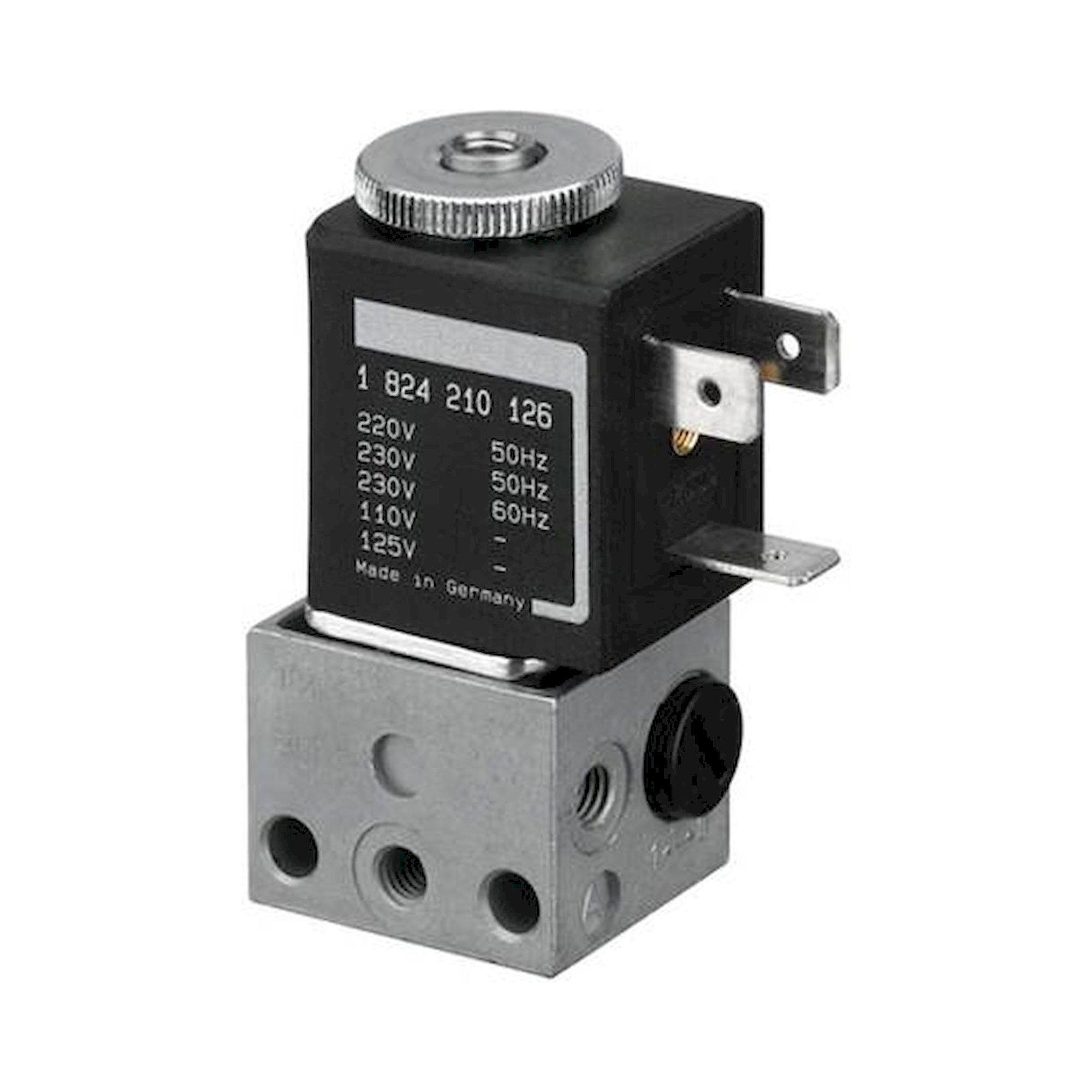

DO22 Ventile der Aventics Serie verfügen über G1/8 Gewindeanschlüsse mit DN 2,5 Nennweite für Durchflussraten bis 120 l/min bei 6 bar, während DO35 Modelle G1/4 Anschlüsse mit DN 4 bieten und Durchflussmengen bis 350 l/min ermöglichen. DO22 Varianten wie 0820019691 und 0820019640 sind kompakter gebaut mit 22mm Anschlussabstand, DO35 Ausführungen benötigen durch den 35mm Rasterabstand mehr Einbauraum. Beide Serien sind mit 24V DC oder 230V AC Spulen erhältlich, unterscheiden sich jedoch in der Schaltleistung: DO22 benötigt 2,5W Halteleistung, DO35 Ventile 4,2W bei höherem Durchfluss.

Aventics Serie DO Ventile erfordern eine staubfreie Montage mit G1/8 oder G1/4 Innengewinde-Anschlüssen nach DIN EN ISO 228-1 für Druckluftleitungen. Die elektrische Verbindung erfolgt über DIN 43650 Norm-Steckverbinder oder fest verdrahtete Anschlusskabel mit 0,5mm² Mindestquerschnitt bei maximal 3m Kabellänge. Einbaulage ist beliebig bei Umgebungstemperaturen von -5°C bis +50°C, jedoch muss eine Mindest-Luftqualität nach ISO 8573-1 Klasse 4:4:4 mit 40μm Filtration gewährleistet sein. Die Ventile benötigen keine zusätzliche Schmierung und sind direkt an Manifoldblöcke oder Einzelleitungen montierbar.

Aventics Serie DO Ventile besitzen IP65 Schutzart nach DIN EN 60529 gegen Staub und Strahlwasser aus allen Richtungen für den Einsatz in rauen Industrieumgebungen. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C für das Medium Druckluft, während die Umgebungstemperatur zwischen -5°C und +50°C liegen darf. Die elektromagnetischen Spulen sind für Dauerbetrieb bei 100% Einschaltdauer ausgelegt mit einer Isolationsklasse F nach DIN EN 60085. Bei Betriebsdrücken von 2 bis 10 bar und Vakuum bis -0,9 bar gewährleisten die Ventile zuverlässige Schaltfunktionen auch bei extremen Temperaturschwankungen.

Aventics Serie DO Ventile erreichen bei Druckluftqualität ISO 8573-1 Klasse 4:4:4 eine Lebensdauer von mindestens 10 Millionen Schaltzyklen ohne planmäßige Wartung. Vierteljährliche Sichtprüfungen der Dichtungen und jährliche Funktionsprüfungen der Schaltzeiten unter Last sind nach DIN EN ISO 4414 für Pneumatiksysteme empfohlen. Kritische Anwendungen erfordern halbjährliche Überprüfung der Ansprechzeiten und Leckageraten unter 6 bar Prüfdruck. Die Spulen sollten nach 5 Jahren Dauerbetrieb auf Isolationswiderstand nach DIN VDE 0100-600 geprüft werden, wobei Mindestwerte über 1 MΩ gegen Erde einzuhalten sind.
