Serie WV02

Die Aventics Serie WV02 umfasst hochwertige pneumatische Einzelventile in 5/3-Wege und 2 x 3/2-Wege Ausführung, die für präzise Steuerungsaufgaben in der Industrieautomation entwickelt wurden. Diese Ventilserie findet hauptsächlich Anwendung in Fertigungsanlagen, Verpackungsmaschinen, Handhabungstechnik und pneumatischen Antriebssystemen wo zuverlässige Luftwegschaltung erforderlich ist. Typische Einsatzbereiche sind die Automobilindustrie, Lebensmitteltechnik, Maschinenbau und Prozessautomation, wo robuste Ventiltechnik nach DIN ISO 5599 Standard gefordert wird.

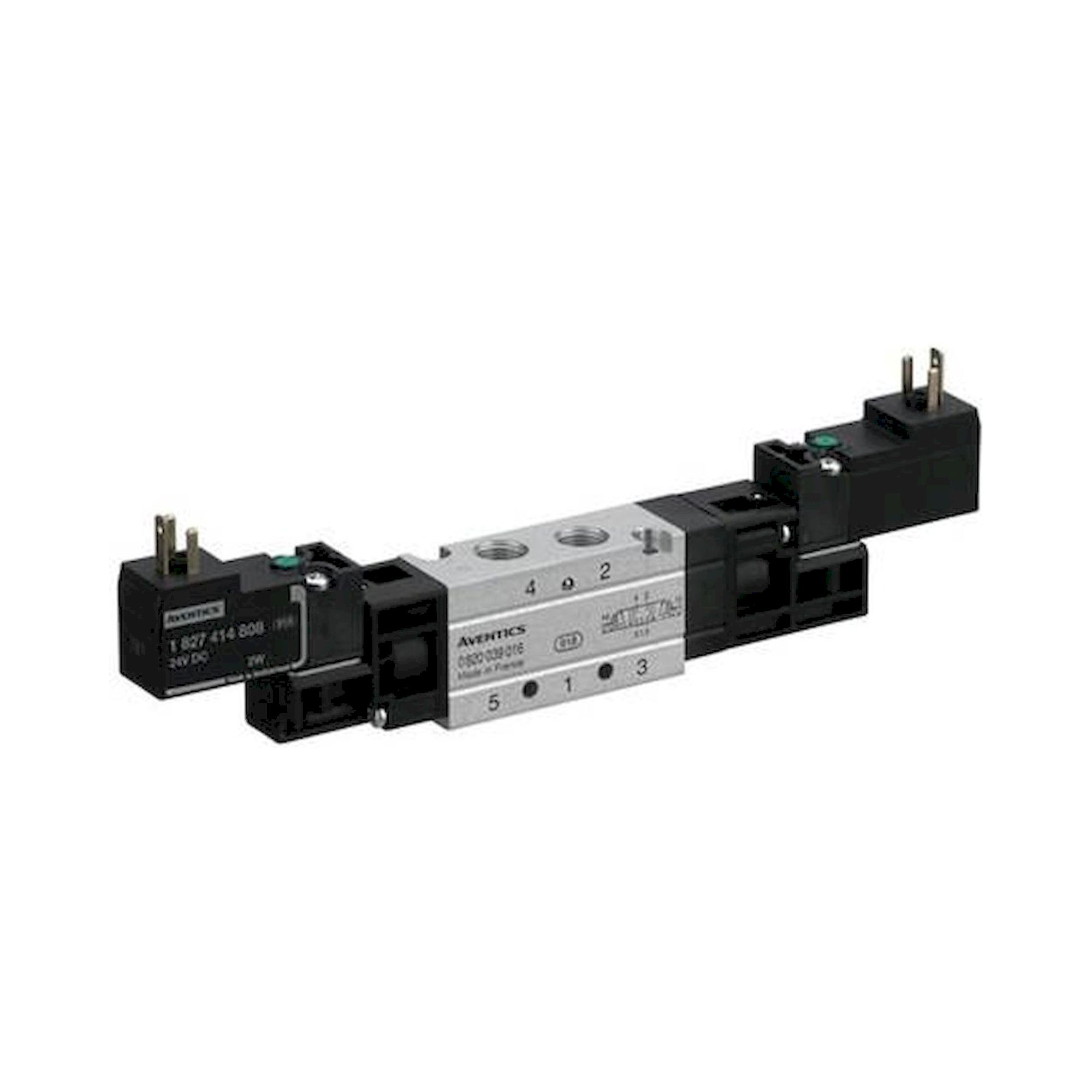

Die Ventilauswahl der Serie WV02 erfolgt primär nach der gewünschten Wegeschaltung, wobei 5/3-Wegeventile wie Modell 0820039018 für Doppeltwirkzylinder und 2 x 3/2-Wegeventile für separate Ansteuerung verwendet werden. Entscheidende Parameter sind der Betriebsdruck von 1,5 bis 10 bar, die Anschlussart mit G1/8 oder M5 Gewinde sowie die elektrische Ansteuerung mit 24V DC oder 230V AC Spannung. Die Durchflussmenge variiert je nach Ventilnennweite zwischen 80 und 400 l/min bei 6 bar Differenzdruck, wobei die Schaltzeiten unter 15 ms liegen.

Die Aventics Serie WV02 entspricht den Anforderungen der DIN ISO 5599 für pneumatische Ventile sowie der EN 60204-1 für elektrische Ausrüstung von Maschinen. Die Ventile sind nach CE-Kennzeichnung konform zur Maschinenrichtlinie 2006/42/EG und erfüllen die EMV-Richtlinie 2014/30/EU für elektromagnetische Verträglichkeit. Zusätzlich entsprechen sie der RoHS-Richtlinie 2011/65/EU bezüglich Schadstoffbegrenzung und sind für den Einsatz in ATEX Zone 2 Umgebungen geeignet, sofern entsprechend spezifiziert.

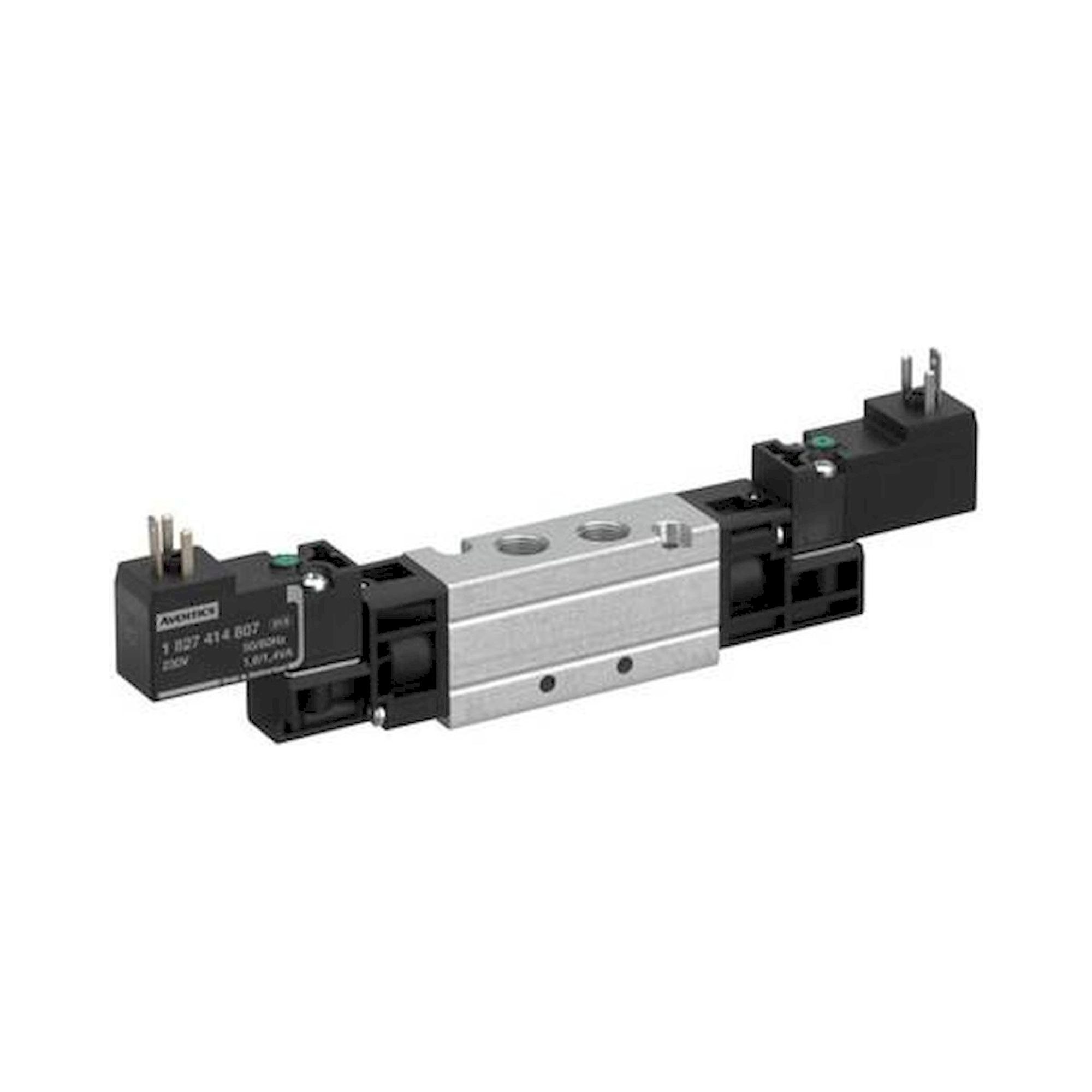

Die Hauptunterschiede der WV02 Serie liegen in der Wegeschaltung, wobei 5/3-Wegeventile wie 0820039018 bis 0820039161 eine zentrale Mittelstellung für Doppeltwirkzylinder bieten, während 2 x 3/2-Wegeventile wie 0820037028 zwei separate 3/2-Wege Funktionen kombinieren. Varianten unterscheiden sich in der Mittelstellungsfunktion zwischen geschlossen, druckbeaufschlagt oder entlüftet sowie in der elektrischen Ansteuerung mit monostabiler oder bistabiler Magnetbetätigung. Die Anschlussarten variieren zwischen Flanschmontage nach ISO 5599 und Einzelanschlüssen mit G-Gewinde oder Steckanschlüssen für 4mm oder 6mm Schläuche.

WV02 Ventile erfordern eine stabile Grundplattenmontage nach ISO 5599-1 mit Anzugsmomenten von 2,5 bis 4 Nm für M5 Befestigungsschrauben und saubere, ölfreie Druckluft nach ISO 8573-1 Klasse 7:4:4. Die elektrischen Anschlüsse erfolgen über M12 Rundsteckverbinder oder Kabelanschluss mit Schutzart IP65, wobei Schaltspannungen von 24V DC ±10% oder 230V AC ±10% zulässig sind. Minimale Umgebungstemperatur beträgt -10°C, maximale +60°C bei relativer Luftfeuchtigkeit bis 95% ohne Kondensation, während der Mediumstemperaturbereich von -5°C bis +60°C reicht.

Die Aventics WV02 Ventile verfügen über Schutzart IP65 für Gehäuse und elektrische Anschlüsse, wodurch sie gegen Staub und Strahlwasser geschützt sind. Der zulässige Betriebsdruckbereich erstreckt sich von 1,5 bar Mindestdruck bis 10 bar Maximaldruck bei Umgebungstemperaturen von -10°C bis +60°C und Mediumstemperaturen von -5°C bis +60°C. Die Ventile sind für Dauerbetrieb mit 100% Einschaltdauer ausgelegt und erreichen eine Lebensdauer von mindestens 10 Millionen Schaltzyklen bei Nennlast, wobei die maximale Schaltfrequenz 5 Hz beträgt.

WV02 Ventile erfordern halbjährliche Sichtprüfung auf Leckagen und elektrische Anschlüsse sowie jährliche Funktionsprüfung der Schaltzeiten und Durchflusswerte gemäß Herstellerangaben. Die Druckluftaufbereitung muss monatlich kontrolliert werden, wobei Kondensatablässe geleert und Filterelemente nach ISO 8573-1 Standard gewechselt werden müssen. Bei ordnungsgemäßer Wartung erreichen die Ventile eine Betriebsdauer von 8 bis 12 Jahren oder 50 Millionen Schaltzyklen, bevor ein Austausch der Magnetspulen oder Dichtungen erforderlich wird.
