Serie AP

Die Aventics Serie AP umfasst hochpräzise 3/2- und 4/2-Wegeventile für pneumatische Steuerungsanwendungen in Automatisierungstechnik, Maschinenbau und Produktionsanlagen. Diese elektromagnetisch betätigten Einzelventile steuern Druckluftströme in Zylinderansteuerungen, Handhabungssystemen und Prozessautomatisierung, wobei sie durch kompakte Bauweise und direkte Montage an pneumatischen Aktoren charakterisiert sind. Typische Einsatzgebiete finden sich in Verpackungsmaschinen, Fördertechnik und automatisierten Fertigungslinien, wo zuverlässige Schaltfunktionen bei hohen Taktzahlen erforderlich sind.

Bei der Auswahl von Aventics Serie AP Ventilen sind Betriebsdruck bis 10 bar, Durchflusswerte nach DIN ISO 6358, elektrische Anschlussart und Ventilkonfiguration entscheidend. Die 3/2-Wegeventile wie Modell 0820400008 eignen sich für einfache Zylinderansteuerung, während 4/2-Wegeventile wie 0820401008 für Doppeltwirkende Zylinder mit Vorsteuerung konzipiert sind. Nennweiten reichen von G 1/8 bis G 1/2, wobei die Spulenstromaufnahme typisch zwischen 0,15 und 1,2 Ampere bei 24V DC liegt. Port-Konfiguration und Schaltzeit unter 10 Millisekunden bestimmen die Anwendungseignung für schnelle Taktprozesse.

Aventics Serie AP Ventile entsprechen den Anforderungen der DIN EN 60204 für elektrische Ausrüstung von Maschinen sowie DIN ISO 5599 für pneumatische Fluidtechnik-Anschlüsse. Die elektromagnetischen Komponenten erfüllen EN 60529 für IP-Schutzarten und weisen EMV-Konformität nach EN 61000-6-2 auf. Zusätzlich sind die Ventile nach ATEX-Richtlinie 2014/34/EU für potentiell explosive Atmosphären der Zone 2 geeignet, sofern entsprechende Gehäusevarianten gewählt werden. Die Materialkonformität folgt der RoHS-Richtlinie 2011/65/EU und REACH-Verordnung für sicherheitskritische Industrieanwendungen.

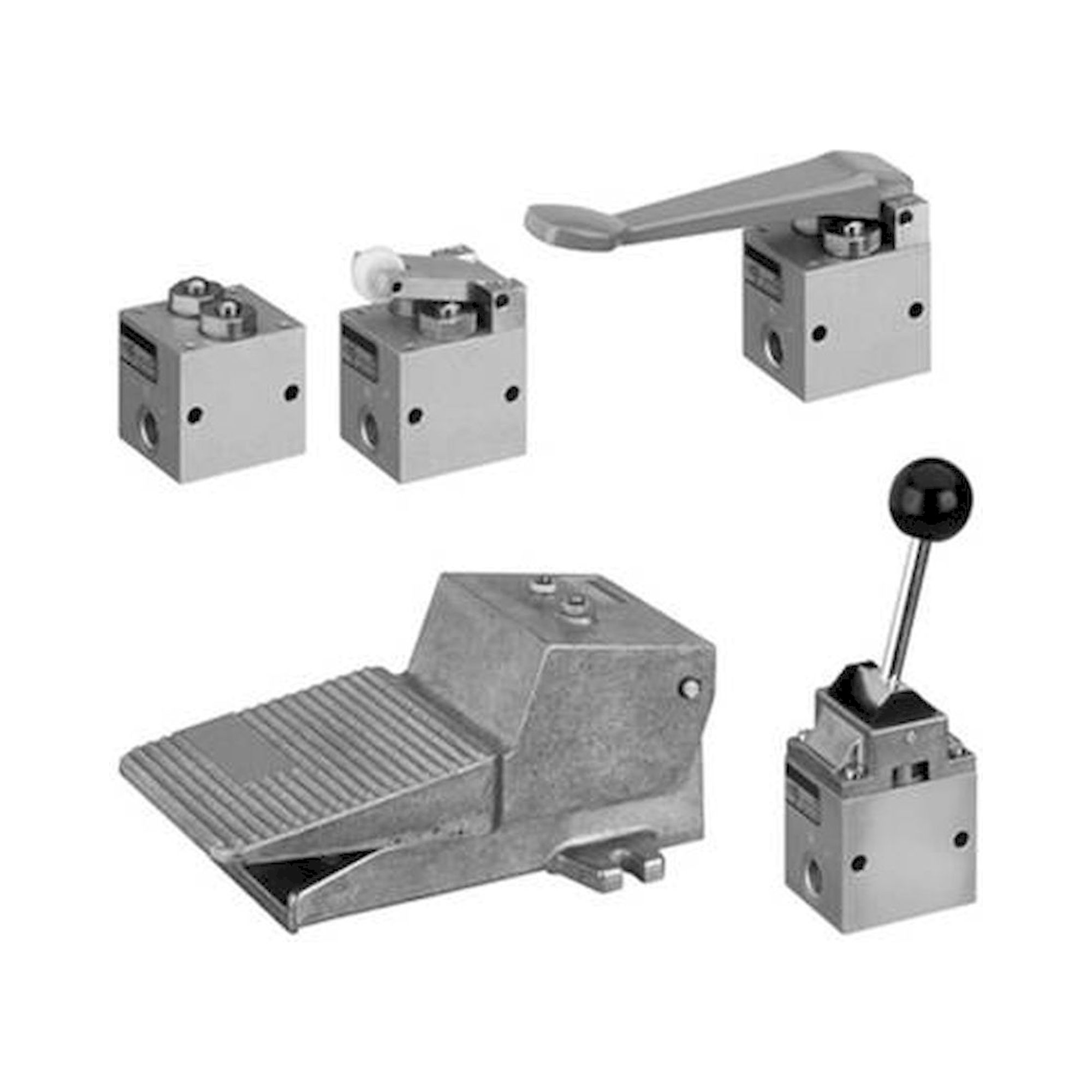

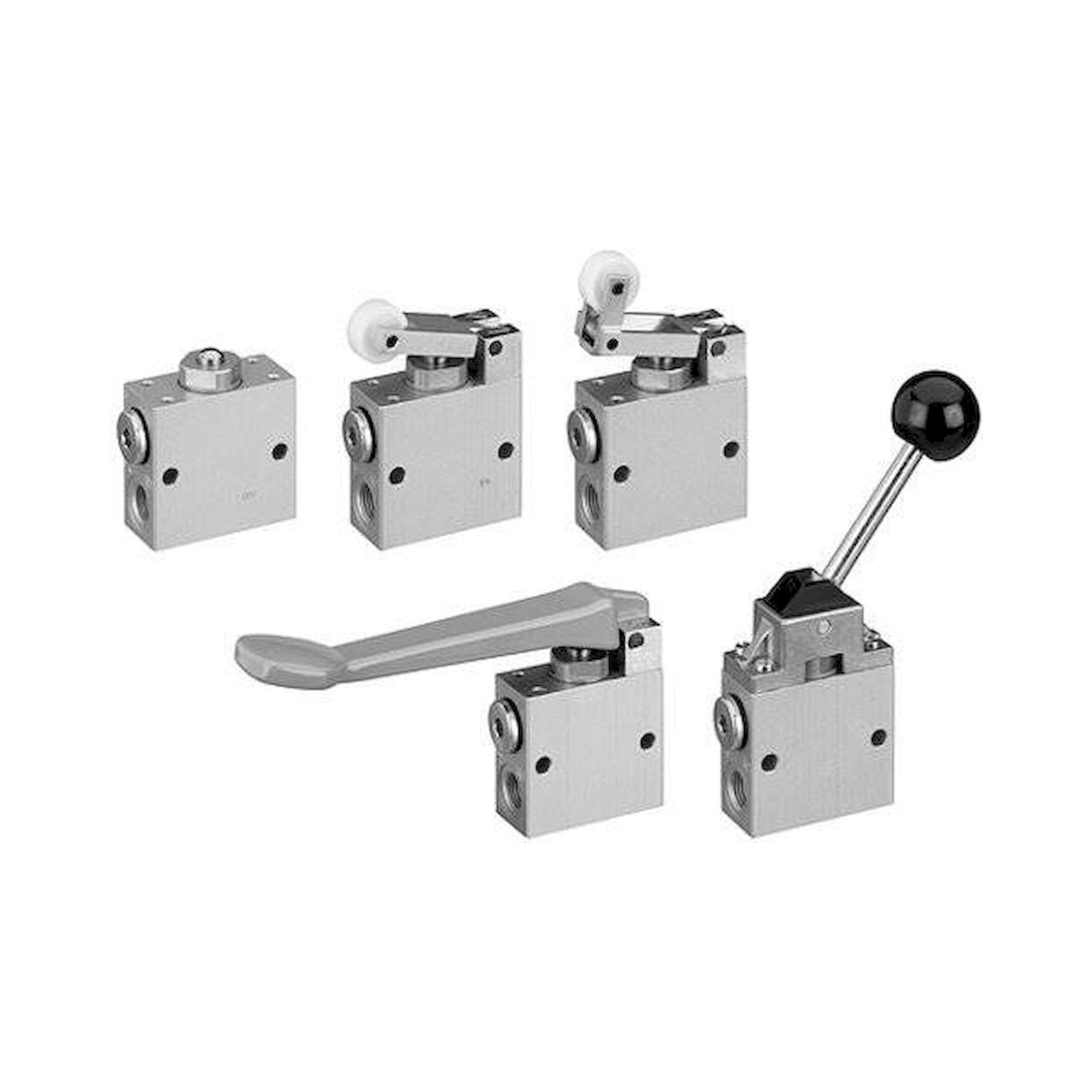

Die Aventics Serie AP 3/2-Wegeventile wie 0820400008 besitzen drei Anschlüsse für Versorgung, Arbeitsanschluss und Entlüftung und eignen sich für einfach wirkende Zylinder oder als Sperrventile. Die 4/2-Wegeventile wie 0820401008 verfügen über vier Anschlüsse mit zwei Arbeitsanschlüssen für doppelt wirkende Zylinder und ermöglichen Richtungsumkehr pneumatischer Antriebe. Beide Varianten unterscheiden sich zusätzlich in Ruheschaltstellung, wobei normalerweise geschlossene oder normalerweise offene Konfigurationen verfügbar sind. Die Baulänge der 4/2-Ventile ist typisch 15-20mm länger als bei 3/2-Ausführungen bei gleicher Anschlusstechnik.

Aventics Serie AP Ventile benötigen festen Montagegrund mit Vibrationsfreiheit und elektrischen Anschluss über M12-Steckverbindung oder fest verdrahtete Anschlusskabel bei 24V DC Spulenspannung. Die pneumatischen Anschlüsse erfolgen über G 1/8 bis G 1/2 Gewinde nach DIN ISO 228 oder als Steckanschlüsse für Polyurethan-Schläuche nach DIN 73378. Filtration der Druckluft auf 40 Mikron und Ölung mit pneumatischen Ölen nach DIN 51506 sind systembedingt erforderlich. Die Montageposition ist frei wählbar, jedoch sollten elektrische Anschlüsse gegen Feuchtigkeit und Späne geschützt werden, idealerweise mit IP65-konformen Steckverbindern.

Aventics Serie AP Ventile erreichen Schutzart IP65 nach DIN EN 60529 für Staub- und Strahlwasserschutz bei ordnungsgemäß montierten Steckverbindungen. Der Betriebstemperaturbereich erstreckt sich von -5°C bis +50°C für Standardausführungen, wobei Sondervarianten bis +80°C verfügbar sind. Betriebsdruck ist auf maximal 10 bar bei Umgebungstemperatur begrenzt, wobei bei höheren Temperaturen Derating auf 8 bar erforderlich wird. Die elektrische Isolationsfestigkeit beträgt 1500V AC zwischen Wicklung und Gehäuse nach VDE 0580, und die elektromagnetische Verträglichkeit entspricht EN 61326 für industrielle Umgebungen mit erhöhten Störpegeln.

Aventics Serie AP Ventile erreichen bei ordnungsgemäßer Druckluftkonditionierung eine Lebensdauer von 10 Millionen Schaltzyklen ohne Wartungseingriff. Vierteljährliche Sichtprüfung der elektrischen Anschlüsse und jährliche Funktionskontrolle der Schaltzeiten sind empfohlene Wartungsmaßnahmen. Nach 5 Jahren Betriebsdauer oder bei Überschreitung der Nennschaltzyklen sollten Dichtungen und elektromagnetische Spulen präventiv erneuert werden. Kritische Verschleißindikatoren sind verlängerte Schaltzeiten über 15 Millisekunden, erhöhte Leckage über 0,1 l/min bei 6 bar und ungleichmäßige Schaltgeräusche, die auf Ventilsitzschäden oder Magnetkernverschleiß hinweisen.
