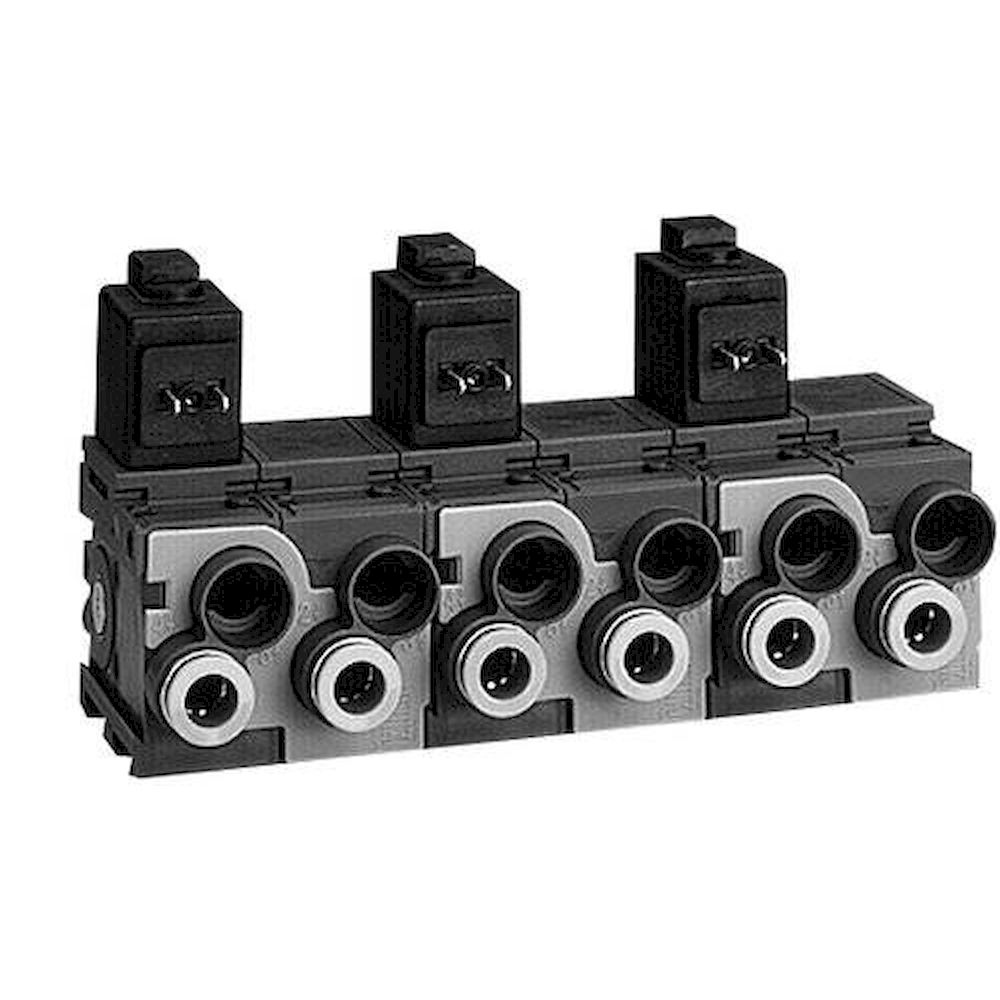

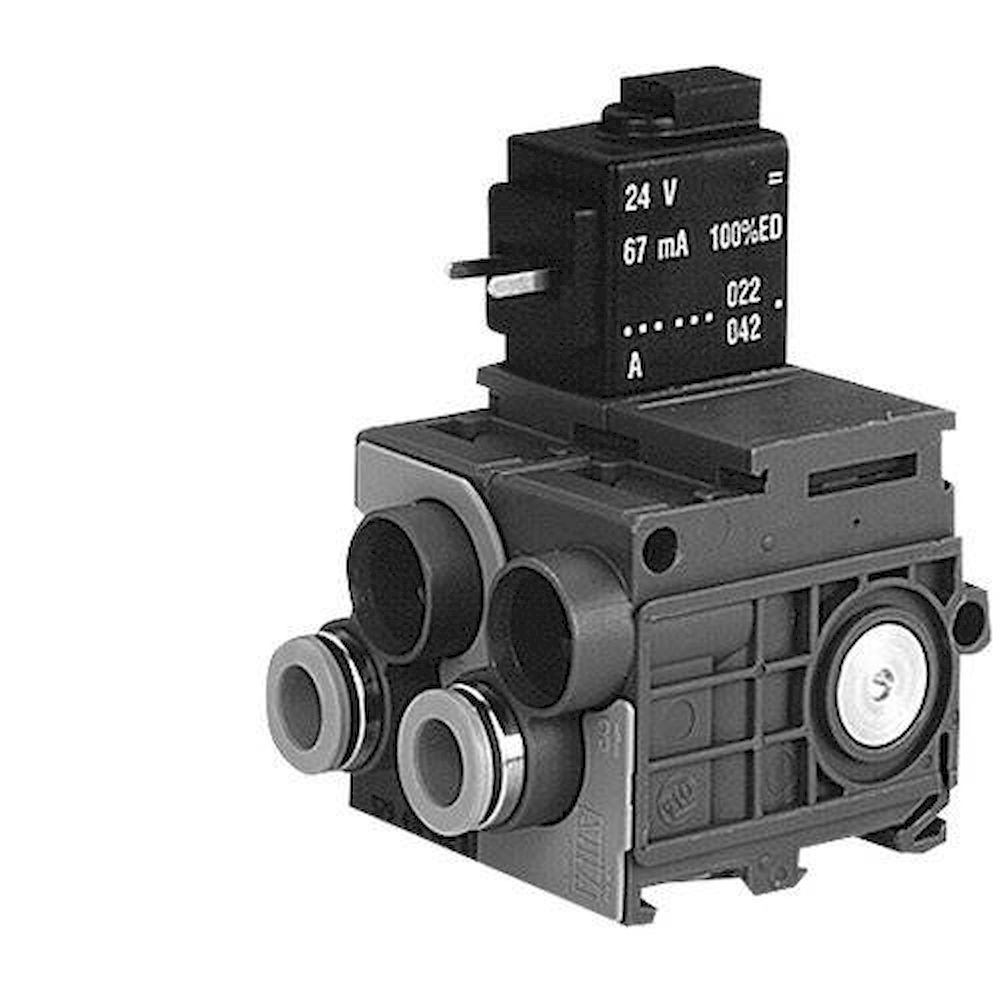

Serie 579

Die Aventics Serie 579 umfasst hochpräzise 5/2-Wegeventile für pneumatische Steuerungssysteme in der Automatisierungstechnik. Diese Einzelventile steuern Druckluftströme zur Betätigung von Zylindern, Greifern und Handhabungsgeräten in der Fertigungsautomation. Haupteinsatzgebiete sind die Automobilindustrie, Verpackungstechnik, Lebensmittelproduktion und Maschinenbau, wo zuverlässige Schaltfunktionen für Produktionsabläufe erforderlich sind. Die Serie eignet sich besonders für Anwendungen mit häufigen Schaltvorgängen und präziser Positionierung pneumatischer Aktoren.

Bei der Auswahl von Aventics Serie 579 Ventilen wie dem 5790800620 sind Betriebsdruck, Durchflusswerte und Anschlussgröße entscheidend. Der maximale Arbeitsdruck beträgt typischerweise 10 bar bei Druckluft nach ISO 8573-1 Klasse 4:4:4. Die Nennweite bestimmt den Volumenstrom, während die Anschlussart zwischen G1/8 und G1/4 Gewinde variiert. Zusätzlich sind Umgebungstemperatur von -10°C bis +60°C, elektrische Ansteuerung 24V DC und die erforderliche Schaltfrequenz für die Dimensionierung relevant.

Aventics Serie 579 Ventile entsprechen der DIN EN 60204-1 für elektrische Ausrüstung von Maschinen und der DIN ISO 5599-1 für Anschlussmaße pneumatischer Ventile. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000-6-2 und DIN EN 61000-6-4 sichergestellt. Druckgeräte-Richtlinie 2014/68/EU und Maschinenrichtlinie 2006/42/EG sind bei Integration in Anlagen zu beachten. Die verwendeten Materialien erfüllen RoHS-Richtlinie 2011/65/EU für umweltfreundliche Elektronikkomponenten.

Die Aventics Serie 579 Modelle unterscheiden sich primär in der Ansteuerungsart und Rückstellfunktion der 5/2-Wegeventile. Varianten mit Endung 620 verfügen über einfachwirkende Federrückstellung, während 680er-Modelle doppelt pneumatisch betätigt werden. Die mittleren Ziffern 08, 18, 19 und 29 bezeichnen verschiedene Magnetspulen-Konfigurationen und Anschlussgrößen von G1/8 bis G1/4. Modelle wie 5794700620 bieten zusätzliche Handbetätigung für Wartungsarbeiten oder Notsteuerung bei Stromausfall.

Aventics Serie 579 Ventile erfordern eine ebene Montagefläche mit M5-Schrauben und 8mm Gewindebohrungen für sichere Befestigung. Die pneumatischen Anschlüsse erfolgen über G1/8 oder G1/4 Außengewinde nach DIN EN 837-1 für Druckanschlüsse. Elektrische Verbindung über M12 Rundstecker oder Kabelanschluss mit 0,75mm² Leitungsquerschnitt bei maximal 2A Schaltstrom. Mindestablstand zu anderen Komponenten beträgt 25mm für Wärmeableitung, Montageposition beliebig mit Beachtung der Entlüftungsrichtung nach unten.

Aventics Serie 579 Ventile erreichen Schutzart IP65 nach DIN EN 60529 für staubdichte und strahlwasserfeste Ausführung in Industrieumgebungen. Der zulässige Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C bei relativer Luftfeuchtigkeit bis 95% ohne Kondensation. Medientemperatur der Druckluft darf zwischen -10°C und +80°C liegen bei maximalem Arbeitsdruck von 10 bar. Die Magnetspulen sind für Dauerbetrieb ED=100% bei Nennspannung 24V DC ±10% ausgelegt und erfüllen Isolationsklasse F nach DIN VDE 0530.

Aventics Serie 579 Ventile erreichen eine Lebensdauer von mindestens 10 Millionen Schaltzyklen bei Nennbetriebsdruck und sauberer Druckluft nach ISO 8573-1. Vierteljährliche Sichtprüfung auf Leckagen und jährliche Funktionskontrolle der Schaltzeiten werden empfohlen. Magnetspulen sind wartungsfrei konzipiert, jedoch sollten elektrische Anschlüsse halbjährlich auf festen Sitz geprüft werden. Bei Verschleiß der Dichtungen nach circa 5 Jahren Dauerbetrieb ist kompletter Ventilaustausch wirtschaftlicher als Reparatur, da Ersatzteilkosten den Neuwert übersteigen.
