Was sind Aventics Ventile und für welche industriellen Anwendungen werden sie eingesetzt?

Aventics Ventile sind präzise pneumatische Steuerkomponenten, die hauptsächlich als elektropneumatische Druckregelventile der Serie ED07 für die automatisierte Drucksteuerung in pneumatischen Systemen konzipiert sind. Diese Ventile finden primären Einsatz in der Automatisierungstechnik, Verpackungsindustrie, Fertigungsautomation und Maschinenbau, wo präzise Druckregelung zwischen 1,6 bar und 20 bar erforderlich ist. Die Ventilsysteme ermöglichen die elektronische Steuerung pneumatischer Aktuatoren über M12-Steckverbindungen und gewährleisten dadurch reproduzierbare Prozessabläufe in industriellen Produktionslinien.

Welche technischen Auswahlkriterien sind bei Aventics ED07 Druckregelventilen zu beachten?

Bei der Auswahl von Aventics ED07 Druckregelventilen sind der Eingangsdruck von 1,6 bar oder 20 bar, die gewünschte Ausgangsspannung von 010V oder 420mA sowie der Anschlusstyp entscheidend. Die Serie ED07 bietet Varianten mit 1M12- oder 2M12-Steckverbindungen, wobei die Buchstabenkennzeichnung A, B, C, S oder X spezifische Konfigurationen für Signalverarbeitung und Montageoptionen definiert. Zusätzlich muss die Medienkompatibilität für Druckluft nach ISO 8573-1 Klasse 7:4:4 sowie die erforderliche Wiederholgenauigkeit der Druckregelung für die jeweilige Anwendung berücksichtigt werden.

Welche Normen und Zertifizierungen erfüllen Aventics Ventile für den industriellen Einsatz?

Aventics Ventile entsprechen den grundlegenden EU-Maschinenrichtlinien nach EN ISO 13849 für funktionale Sicherheit und erfüllen die EMV-Richtlinie EN 61000 für elektromagnetische Verträglichkeit in industriellen Umgebungen. Die pneumatischen Komponenten sind nach ISO 5599-1 für Anschlussmaße und Montageschnittstellen standardisiert, während die elektrischen Anschlüsse der M12-Serie den IEC 61076-Spezifikationen entsprechen. Zusätzlich gewährleisten die Ventile die Einhaltung der ATEX-Richtlinie für den Einsatz in explosionsgefährdeten Bereichen der Zonen 2 und 22, sofern entsprechend spezifiziert.

Worin unterscheiden sich die verschiedenen Aventics ED07 Ventilvarianten bezüglich ihrer Anschlusskonfigurationen?

Die Aventics ED07 Serie differenziert sich hauptsächlich durch den Eingangsdruck von 160 mbar oder 200 mbar, die Signalschnittstelle zwischen analoger 010V- oder 420mA-Steuerung und die Steckverbindungsart mit 1M12- oder 2M12-Anschlüssen. Varianten mit der Endung 1M12A verfügen über einen einzelnen M12-Anschluss für Standardanwendungen, während 2M12-Ausführungen separate Anschlüsse für Versorgung und Signal bieten und dadurch erweiterte Diagnose- und Steuerungsfunktionen ermöglichen. Die Buchstabencodes B, C, S und X kennzeichnen spezifische Pin-Belegungen und Funktionserweiterungen wie integrierte Drucksensorfeedback oder erhöhte Schutzklassen für raue Industrieumgebungen.

Welche Installationsanforderungen und Systemkompatibilität gelten für Aventics Ventilsysteme?

Aventics ED07 Druckregelventile erfordern eine saubere Druckluftversorgung nach ISO 8573-1 mit einem Taupunkt von mindestens -40°C und einer Partikelgröße unter 5 μm für optimale Funktion. Die Installation erfolgt über standardisierte G1/8-Gewindeanschlüsse oder Push-in-Steckverbindungen, wobei ein Mindestabstand von 50 mm zu benachbarten Komponenten für Wartungszugang einzuhalten ist. Die elektrische Integration erfolgt über M12-Rundsteckverbinder mit 24V DC Versorgungsspannung und gewährleistet Kompatibilität zu gängigen SPS-Systemen von Siemens, Beckhoff, Allen-Bradley sowie PROFIBUS- und Ethernet-basierten Feldbus-Modulen der Serie DDL.

Welche Schutzklasse und Betriebsbereiche sind für Aventics Ventile spezifiziert?

Aventics ED07 Druckregelventile sind standardmäßig in Schutzklasse IP65 ausgeführt und gewährleisten dadurch Schutz gegen Staub und Strahlwasser in industriellen Fertigungsumgebungen. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C bei einer relativen Luftfeuchtigkeit bis 95% ohne Kondensation, während der Eingangsdruck je nach Modellvariante zwischen 1,6 bar und 20 bar regelbar ist. Die Ventile erreichen eine Wiederholgenauigkeit von ±0,5% des Endwerts und weisen eine Ansprechzeit von unter 100 ms auf, was sie für präzise Steuerungsaufgaben in der Automatisierungstechnik qualifiziert.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für Aventics Pneumatikventile?

Aventics ED07 Druckregelventile erfordern eine monatliche Sichtprüfung der M12-Steckverbindungen auf festen Sitz und Beschädigungen sowie eine halbjährliche Funktionskontrolle der Druckregelgenauigkeit mittels kalibriertem Manometer. Die Filterelemente der vorgeschalteten Druckluftaufbereitung sind je nach Betriebsstunden alle 3 bis 6 Monate zu wechseln, während eine jährliche Kalibrierung der Analogsignale durch qualifiziertes Fachpersonal empfohlen wird. Bei ordnungsgemäßer Wartung erreichen die Ventile eine Lebensdauer von mindestens 10 Millionen Schaltzyklen, wobei extreme Umgebungsbedingungen oder hohe Schaltfrequenzen verkürzte Inspektionsintervalle von 3 Monaten erfordern können.

Aventics Ventile

Aventics Pneumatik

Aventics bietet ein vollständiges Pneumatikventil-Programm für Steuerungs-, Druck- und Durchflussaufgaben. Das Sortiment reicht von Wegeventilen und Ventilinseln nach ISO 15407-1 und ISO 5599-1 über Druckregelventile und Stromventile bis hin zu Ventilträgersystemen (VTS) und modularen Ventilsystemen (MVS). Spulen, Anschlusskabel und elektrisches Zubehör sind als Ersatz- und Erweiterungskomponenten ebenfalls verfügbar.

Kategorien

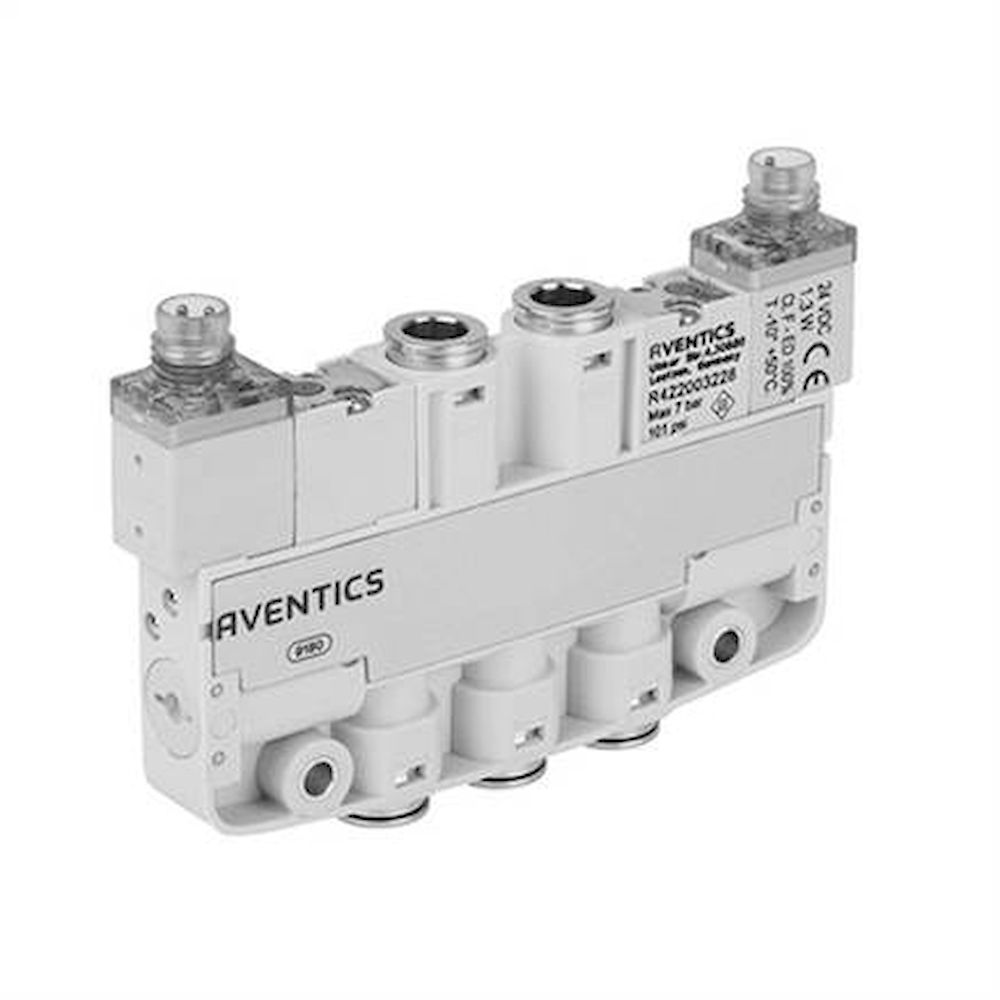

Ventile und VentilsystemeWegeventile, Ventilinseln, Kompaktventile verschiedener Baureihen

Aventics Ventile und Ventilsysteme nach Norm

Ventile und Ventilsysteme nach NormISO 15407-1, ISO 5599-1 und ISO 5599-2 normierte Ventile

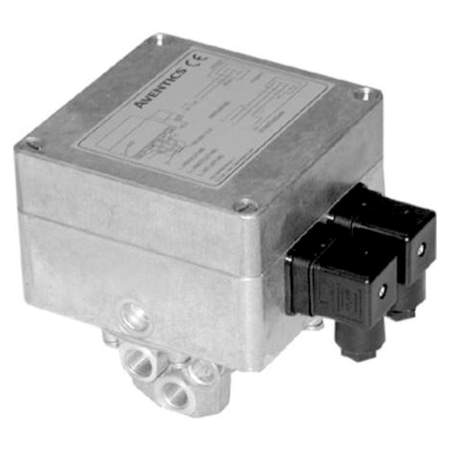

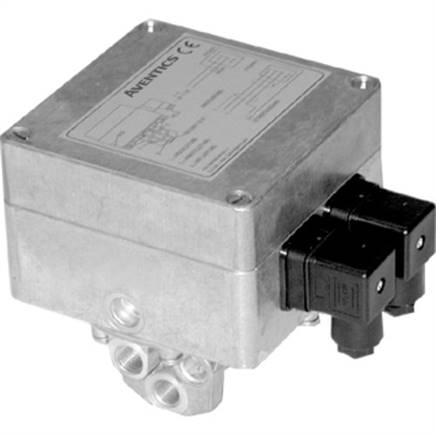

DruckregelventileDruckminderer, Sicherheitsventile, Druckbegrenzer

Stromventile und SperrventileDrosselrückschlagventile, Wechselventile, Zweidruckventile, Rückschlagventile

VentilsystemeVTS- und MVS-Ventilträgersysteme für zentrale Verrohrung

Ventile, SpulenElektropneumatische Ventile und Ersatzspulen für Baureihen 440/542/554

✓ ISO 15407-1 und ISO 5599-1/5599-2 - Normventile mit standardisierten Anschlussmaßen, interkompatibel mit anderen ISO-konformen Ventilen

⚙ Wegeventile 3/2 und 5/2, 5/3 - elektropneumatisch, manuell und pneumatisch betätigt; 24 VDC und 230 VAC Spulenvarianten

⚡ VTS- und MVS-Systeme - modulare Ventilträgersysteme für platzsparende Zentralverrohrung in der Anlage

↕ Druckregelung und Durchflusssteuerung - Druckminderer, Stromregelventile, Rückschlag- und Wechselventile für präzise Prozessführung

📦 Ersatzspulen und Zubehör - Spulen der Baureihen 440, 542, 554 sowie Anschlusskabel und Verbindungsdosen

Bei der Ventilauswahl sind Steuerfunktion (Wegeventil 3/2, 5/2 oder 5/3), Betätigungsart (elektrisch, pneumatisch, manuell) und Nennweite die primären Auswahlparameter. ISO-normierte Ventile nach ISO 5599-1 oder ISO 15407-1 erlauben den Austausch zwischen verschiedenen Herstellern ohne Änderung der Verrohrung. Für zentrale Ventilinseln sind VTS- und MVS-Systeme geeignet, die mehrere Ventile auf einer gemeinsamen Grundplatte bündeln und so die Verdrahtungs- und Leitungsführung vereinfachen. Druckregelventile und Stromventile werden als Zugehörkomponenten in der Schlauchbaugruppenebene eingesetzt.

Typische Einsatzbereiche: Steuerung pneumatischer Antriebe in Maschinen und Anlagen; Ventilinseln für SPS-gesteuerte Produktionslinien; Druckregelung und Absicherung in Versorgungsstationen; Handhabungs- und Transfertechnik mit mehreren gesteuerten Achsen; Nahrungsmittel- und Pharmabetriebe, wo normkonforme und wartungsfreundliche Ventile gefordert werden.
