Ventile und Ventilsysteme

Aventics Ventile und Ventilsysteme sind hochpräzise pneumatische Steuerkomponenten für die industrielle Automatisierung, die in Produktionsanlagen der Automobil-, Lebensmittel-, Verpackungs- und Pharmaindustrie eingesetzt werden. Die Ventilsysteme umfassen 3/2-Wegeventile, 5/2-Wegeventile und 5/3-Wegeventile der Serien CL03-EV, CD12 und TC-Serien, die präzise Druckluftsteuerung für Zylinder, Greifer und Positionierungssysteme ermöglichen. Ergänzt werden diese durch E/P-Druckregelventile und Feldbusmodule für PROFINET, EtherNet/IP und EtherCAT-Integration.

Die Auswahl von Aventics Ventilen erfolgt primär nach Betriebsdruck bis 10 bar, Nennweite von 2mm bis 25mm je nach Serie, Schaltzeit unter 50ms für dynamische Anwendungen und Anschlussart wie M5, G1/8 oder G1/4. Wesentlich sind Ventilkonfiguration als 3/2-Wegeventil für einfache Ein-Aus-Steuerung oder 5/2-Wegeventil für Zylinderbetätigung, Betätigungsart elektrisch 24V DC oder pneumatisch, sowie Durchflusswerte zwischen 200 l/min und 2000 l/min je nach Baugröße. Die Serie CL03-EV bietet kompakte Bauform für Platzbeschränkungen, während CD12-Ventile höhere Durchflüsse ermöglichen.

Aventics Ventilsysteme erfüllen die DIN EN 60204-1 für elektrische Ausrüstung von Maschinen, DIN ISO 5599-1 für pneumatische Ventilschnittstellen und EN 61000-6 für elektromagnetische Verträglichkeit in industrieller Umgebung. Die Feldbusmodule entsprechen IEC 61784-2 für PROFINET RT und EtherNet/IP-Standards, während die Ventile nach DIN EN 983 für Druckgeräte-Richtlinie qualifiziert sind. Zusätzlich gewährleisten CE-Kennzeichnung nach Maschinenrichtlinie 2006/42/EG und RoHS-Konformität den rechtskonformen Einsatz in europäischen Produktionsanlagen.

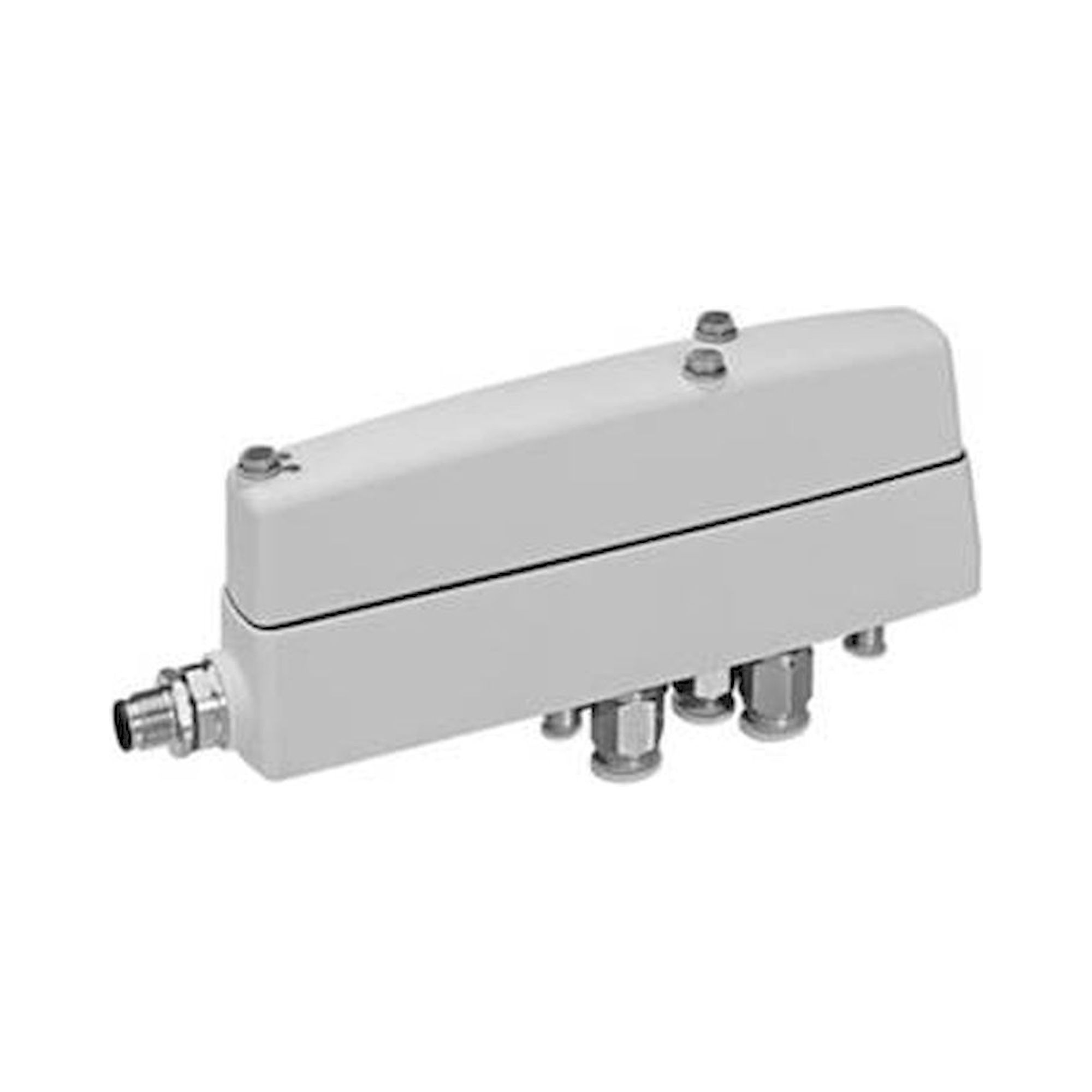

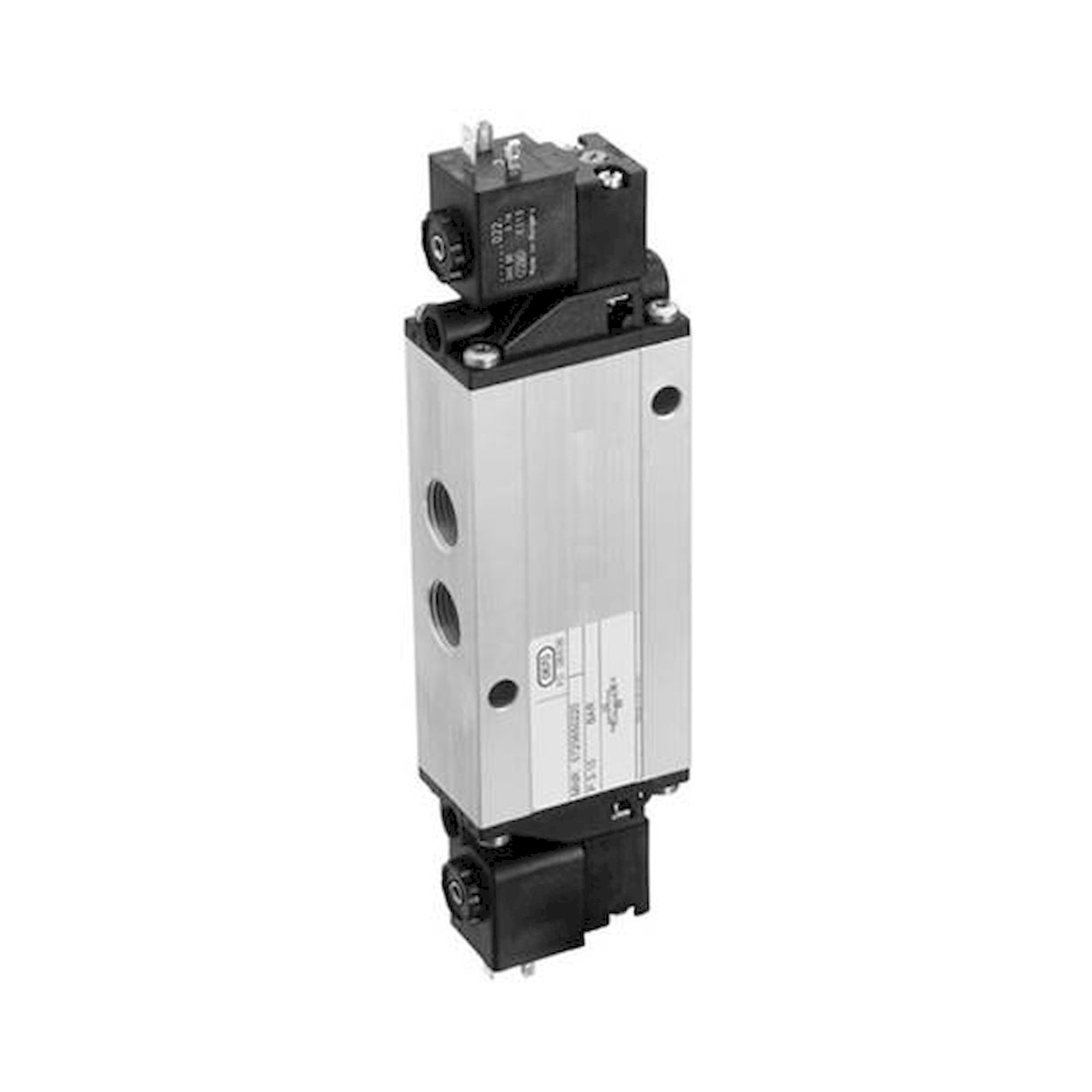

Die Serie CL03-EV bietet kompakte Einzelventile mit 24V DC-Betätigung für Betriebsdrücke bis 8 bar und eignet sich für dezentrale Steuerungsaufgaben in beengten Einbausituationen. Die CD12-Serie ermöglicht höhere Durchflüsse bis 2000 l/min bei Betriebsdrücken bis 10 bar und ist für leistungsintensive Zylinderanwendungen ausgelegt. TC-Serien wie TC15 und TC08 sind als modulare Ventilinseln konzipiert mit integrierten Feldbusschnittstellen für PROFINET und EtherCAT, die zentrale Steuerung mehrerer pneumatischer Achsen über ein einziges Kommunikationsmodul ermöglichen.

Aventics Ventilsysteme erfordern eine Druckluftversorgung mit 6-8 bar Betriebsdruck, Filterung nach ISO 8573-1 Klasse 2:4:3 und elektrische Versorgung mit 24V DC ±10% für die Magnetventile. Die pneumatischen Anschlüsse erfolgen über Standardgewinde G1/8, G1/4 oder M5-Schnellverschraubungen, während die Feldbusmontage über M12-Rundsteckverbinder für PROFINET, EtherNet/IP oder EtherCAT-Kommunikation realisiert wird. Ventilinseln benötigen eine mechanische Befestigung auf DIN-Hutschienen oder Grundplatten mit ausreichender Wärmeableitung bei kontinuierlichem Schaltbetrieb über 1000 Zyklen pro Stunde.

Aventics Ventile erreichen Schutzart IP65 nach DIN EN 60529 für staubdichte und strahlwassergeschützte Installation in industrieller Umgebung mit Betriebstemperaturen von -10°C bis +50°C für Standardausführungen. Der zulässige Betriebsdruckbereich erstreckt sich von 2 bar bis 10 bar je nach Ventilserie, wobei E/P-Druckregelventile präzise Ausgangsdruck-Regelung mit ±0,5% Genauigkeit gewährleisten. Die elektrische Isolation entspricht Überspannungskategorie III nach IEC 61010-1, während die pneumatischen Komponenten für Dauerbetrieb mit bis zu 10⁶ Schaltzyklen bei Nennlast ausgelegt sind.

Aventics Ventilsysteme erreichen eine Betriebslebensdauer von 5-10 Millionen Schaltzyklen bei ordnungsgemäßer Wartung und erfordern halbjährliche Inspektion der Druckluftaufbereitung sowie jährliche Funktionsprüfung der Schaltzeiten unter 50ms. Die Wartung umfasst Austausch der Filterelemente in der Druckluftversorgung alle 6000 Betriebsstunden, Überprüfung der elektrischen Anschlüsse auf festen Sitz und Sichtkontrolle der pneumatischen Leitungen auf Beschädigungen. Magnetspulen der Ventile haben eine MTBF von 500.000 Stunden bei Nennbetrieb, während mechanische Verschleißteile wie Dichtungen nach 2-3 Jahren präventiv gewechselt werden sollten.
