Serie LS04

Einzelventile

Die Aventics Serie LS04 umfasst 5/2-, 5/3- und 2x3/2-Wegeventile in zwei Ausführungslinien: LS04-AF (Anschluss über Flansch) und LS04-XS (kompakte Steckanschluss-Variante). Mit 48 Varianten deckt die Serie alle gängigen Schaltfunktionen ab, mit 24 V DC Magnetspule und Anschlussmöglichkeiten über M8- oder MO-Steckverbinder sowie D4- oder D6-Nennweiten.

Die Artikelbezeichnungen kodieren die vollständige Konfiguration: zum Beispiel steht LS04-5/2SR-024DC-AF-D-MO-D6-NE für ein 5/2-Wegeventil (monostabil), 24 V DC, Flanschanschluss, direkte Betätigung, MO-Stecker und Nennweite D6. Die XS-Linie eignet sich besonders für beengte Einbausituationen.

MerkmalAF-LinieXS-Linie
AnschlussartFlanschanschlussSteckanschluss, kompakt
Schaltfunktionen5/2SR, 5/2DS, 5/3CC, 2x3/2CC, 2x3/2OO, 2x3/2CO5/2SR
SteckverbinderM8 oder MOM8
NennweitenD4, D6D4
Spannung24 V DC24 V DC

⚙ 5/2SR (monostabil) - Federrückstellung, für einfache Hin-und-Her-Steuerung doppeltwirkender Zylinder
⚙ 5/2DS (bistabil) - beidseitig betätigt, stromlose Lagehaltung in beiden Endstellungen

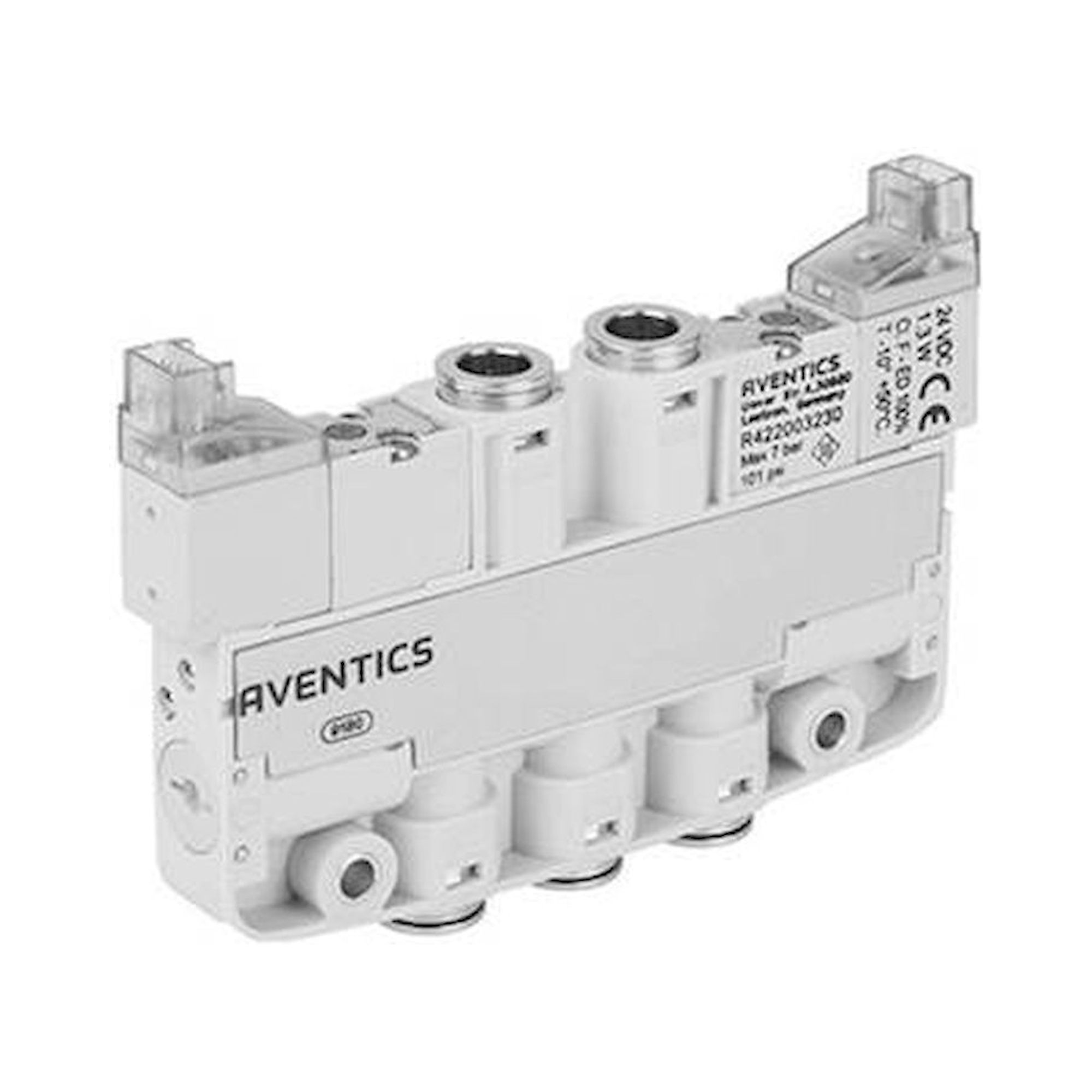

⚙ 5/3CC (Mittelstellung gesperrt) - Zylinder bleibt in Zwischenposition fixiert bei Spannungsausfall

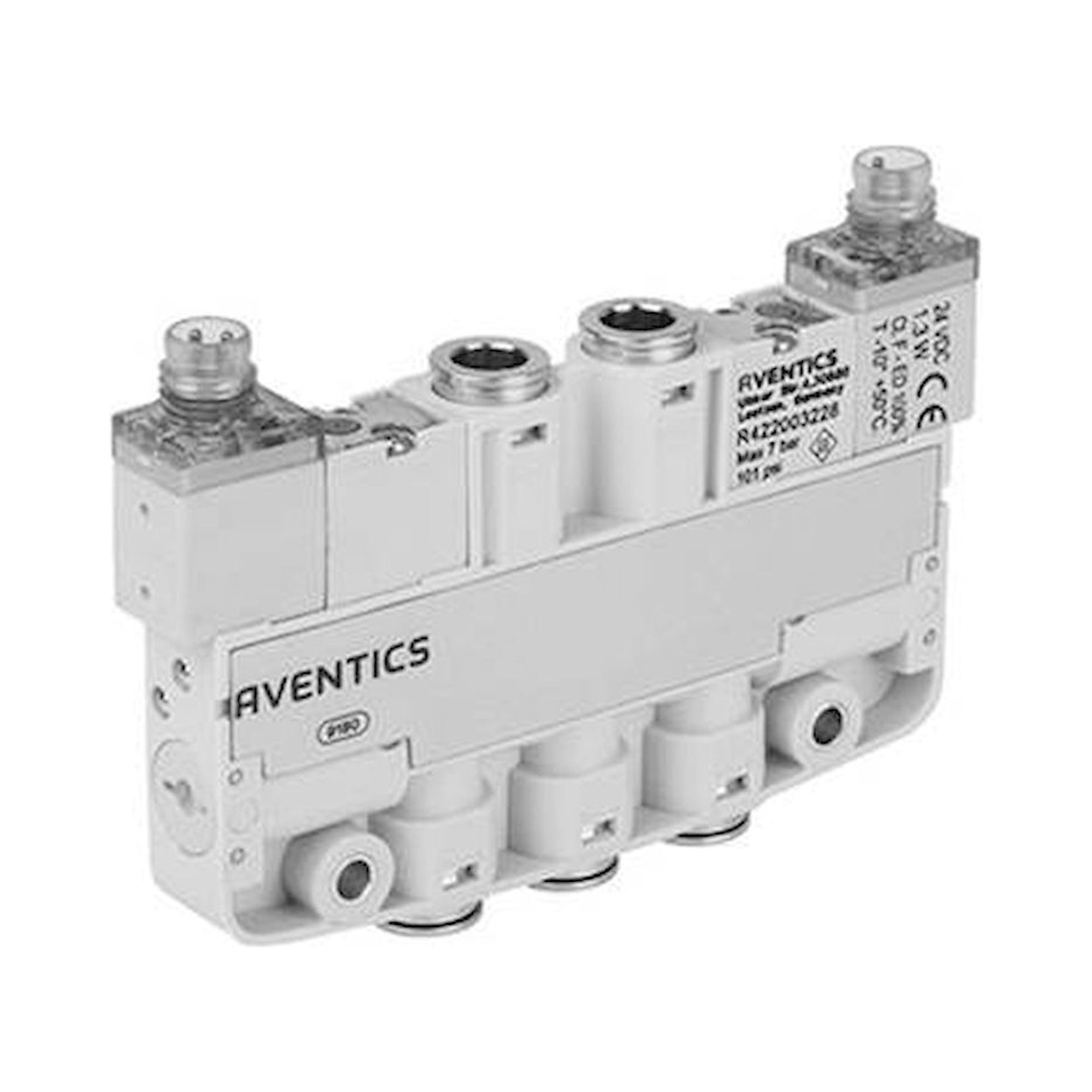

⚙ 2x3/2 (OO / CC / CO) - Tandem-Schaltung für zwei Ausgänge, je nach Ruhezustand offen oder geschlossen
⚡ 24 V DC, M8/MO Stecker - Standardanschluss für Feldbus- und Direktverdrahtung

Typische Einsatzbereiche: Steuerung doppeltwirkender und federzentrierter Pneumatikzylinder in Handhabungs- und Montageanlagen, Klemmsteuerungen mit 5/3CC für lagehaltende Spannvorrichtungen, kompakte Applikationen mit XS-Variante bei beengtem Einbauraum, sowie Einsatz in Verpackungsmaschinen und Roboter-Endeffektoren der Fabrikautomation.

Leider können wir keine passenden Produkte zu ihrer Auswahl finden.
Was ist die Aventics Serie LS04 und für welche industriellen Anwendungen wird sie eingesetzt?
Die Aventics Serie LS04 umfasst kompakte Einzelventile mit 3/2-Wege- und 5/3-Wege-Funktionen, die als elektromagnetisch betätigte Schaltventile in pneumatischen Steuerungssystemen eingesetzt werden. Diese Ventilserie eignet sich besonders für die Automatisierungstechnik, Verpackungsindustrie, Maschinenbau und Handhabungstechnik, wo präzise Schaltzeiten und hohe Zuverlässigkeit gefordert sind. Die Serie wird vorrangig für die Steuerung von Zylindern, Greifern und pneumatischen Aktoren in Fertigungslinien verwendet.
Welche technischen Auswahlkriterien sind bei Aventics LS04 Ventilen entscheidend?
Bei der Auswahl von Aventics LS04 Ventilen sind die Schaltfunktion (3/2-Wege für einfache Ein/Aus-Steuerung oder 5/3-Wege für Doppeltwirkzylinder), die Betätigung (normal offen OO, normal geschlossen CC oder monostabil CO) und die Anschlussart entscheidend. Die Ventile arbeiten mit 24V DC Steuerspannung und verfügen über M8-Steckverbinder für die elektrische Anbindung. Die Pneumatikanschlüsse sind wahlweise als D4 oder D6 Schlauchanschlüsse ausgeführt, wobei die Nennweite den maximalen Durchfluss bestimmt.
Welche Normen und Zertifizierungen erfüllen die Aventics LS04 Ventile?
Die Aventics Serie LS04 entspricht den grundlegenden pneumatischen Industrienormen DIN EN 61508 für funktionale Sicherheit sowie DIN EN 60204-1 für elektrische Ausrüstung von Maschinen. Die Ventile erfüllen die EMV-Richtlinie 2014/30/EU und sind nach DIN EN 175301-803 für die M8-Steckverbindertechnik ausgelegt. Zusätzlich entsprechen sie der Maschinenrichtlinie 2006/42/EG und sind für den Einsatz in industriellen Umgebungen nach DIN EN 60947-5-1 für Niederspannungsschaltgeräte qualifiziert.
Welche Unterschiede bestehen zwischen den Varianten der Aventics LS04 Ventile?
Die Hauptunterschiede der Aventics LS04 Varianten liegen in der Schaltfunktion und Ruhestellung: 3/2-Wege-Ventile (R422103573, R422103577) eignen sich für einfachwirkende Zylinder, während 5/3-Wege-Ventile (R422103842, R422103843) doppeltwirkende Zylinder steuern. Die Kennzeichnung OO bedeutet normal offen, CC normal geschlossen und CO monostabil mit Federrückstellung. Unterschiedliche Anschlussgrößen D4 und D6 bestimmen den Volumenstrom, wobei D6-Anschlüsse höhere Durchflussraten ermöglichen.
Welche Installationsanforderungen und Systemkompatibilität haben Aventics LS04 Ventile?
Aventics LS04 Ventile benötigen eine 24V DC Versorgungsspannung mit einer Toleranz von ±10% und werden über standardisierte M8-Rundsteckverbinder angeschlossen. Die pneumatischen Anschlüsse sind für Druckluft nach DIN EN 12021 ausgelegt und können mit Polyurethan- oder Polyamidschläuchen der entsprechenden Außendurchmesser verbunden werden. Die Ventile sind kompatibel zu gängigen SPS-Systemen von Siemens, Beckhoff und Allen-Bradley und können direkt an 24V DC Ausgänge angeschlossen werden.
Welche Schutzart und Betriebsparameter haben die Aventics LS04 Ventile?
Die Aventics Serie LS04 verfügt über Schutzart IP65 für den Einsatz in industriellen Umgebungen mit Staub und Spritzwasser. Der zulässige Betriebstemperaturbereich liegt zwischen -10°C und +60°C bei einem maximalen Betriebsdruck von 10 bar. Die Ventile sind für eine Schaltspielzahl von mindestens 10 Millionen Zyklen ausgelegt und weisen eine Reaktionszeit von unter 10 ms auf. Die elektrische Aufnahme beträgt typisch 2,5 Watt bei 24V DC Nennspannung.
Welche Wartungsintervalle und Inspektionsanforderungen gelten für Aventics LS04 Ventile?
Aventics LS04 Ventile erfordern bei ordnungsgemäßer Installation und Betrieb mit gefilterter Druckluft nach DIN EN 12021 üblicherweise keine regelmäßige Wartung innerhalb der ersten 5 Betriebsjahre. Eine jährliche Sichtprüfung der M8-Steckverbindungen und Schlauchanschlüsse auf Beschädigungen wird empfohlen, ebenso die Überprüfung der Schaltzeiten mittels Druckmessgerät. Bei kritischen Sicherheitsanwendungen sollte eine halbjährliche Funktionsprüfung nach DIN EN 13849-2 erfolgen, wobei die Schaltfunktion unter Betriebsbedingungen getestet wird.
