Schnellkupplungen

Nitto Kohki Pneumatik

Nitto Kohki Schnellkupplungen verbinden und trennen Druckluft- und Fluidleitungen ohne Werkzeug durch einfaches Eindrücken bzw. Zurückziehen des Entriegelungsrings. Das umfangreiche Programm reicht von Miniatur-Mikro-Kupplungen über Flachgesicht-Typen (FF Cupla) und Hochdurchfluss-Typen (HI Cupla, Full Blow Cupla) bis zu Spezialausführungen für Reinluftreinigung (Purge) und rotierende Verbindungen (Rotary). Werkstoff- und Dichtungsvarianten decken Druckluft, Hydrauliköl, Farbe und Edelgase ab.

Kategorien

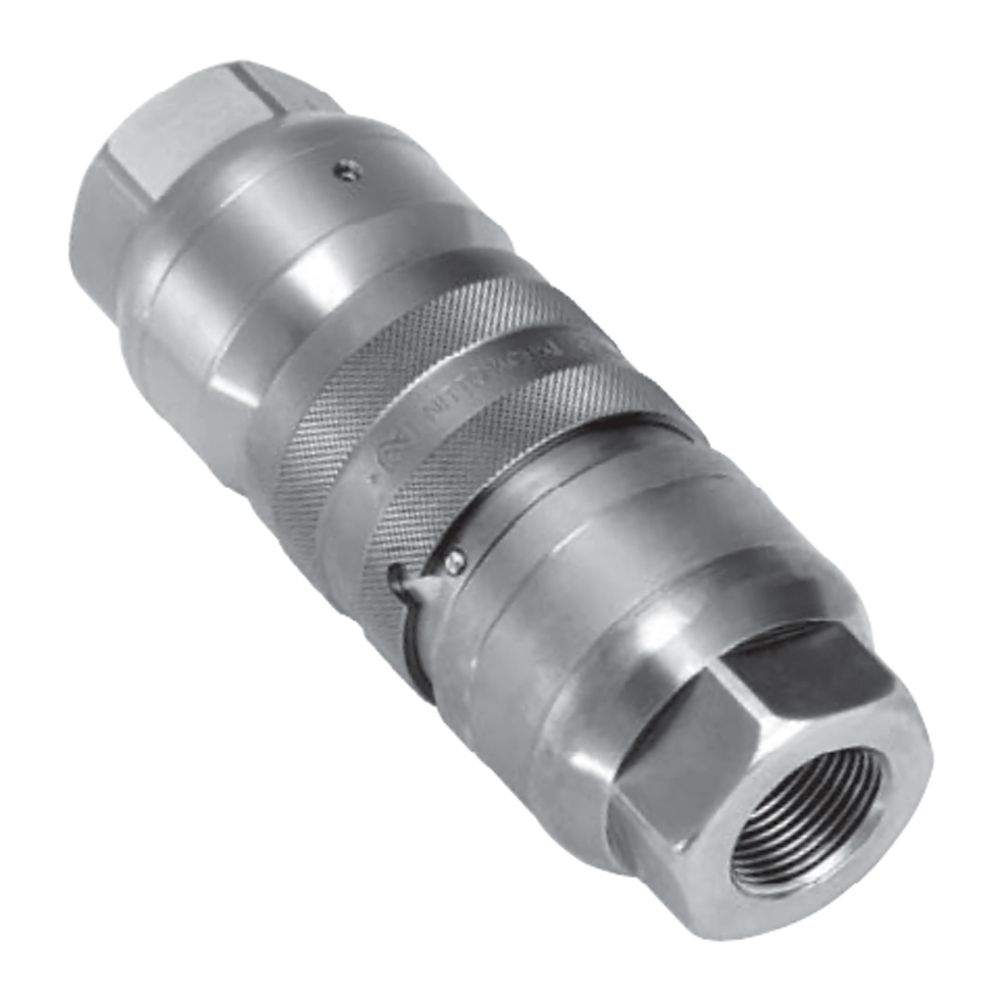

FF CuplaFlatface-Kupplung Stahl/NBR, NW 3-8

Nut CuplaÜberwurfmutter-Kupplung für drehmomentfreie Verbindung

Plastic Cupla BC TypeKunststoff-Kupplung, leicht und korrosionsbeständig

Paint CuplaKupplung für Lackiersysteme und Farbzufuhr

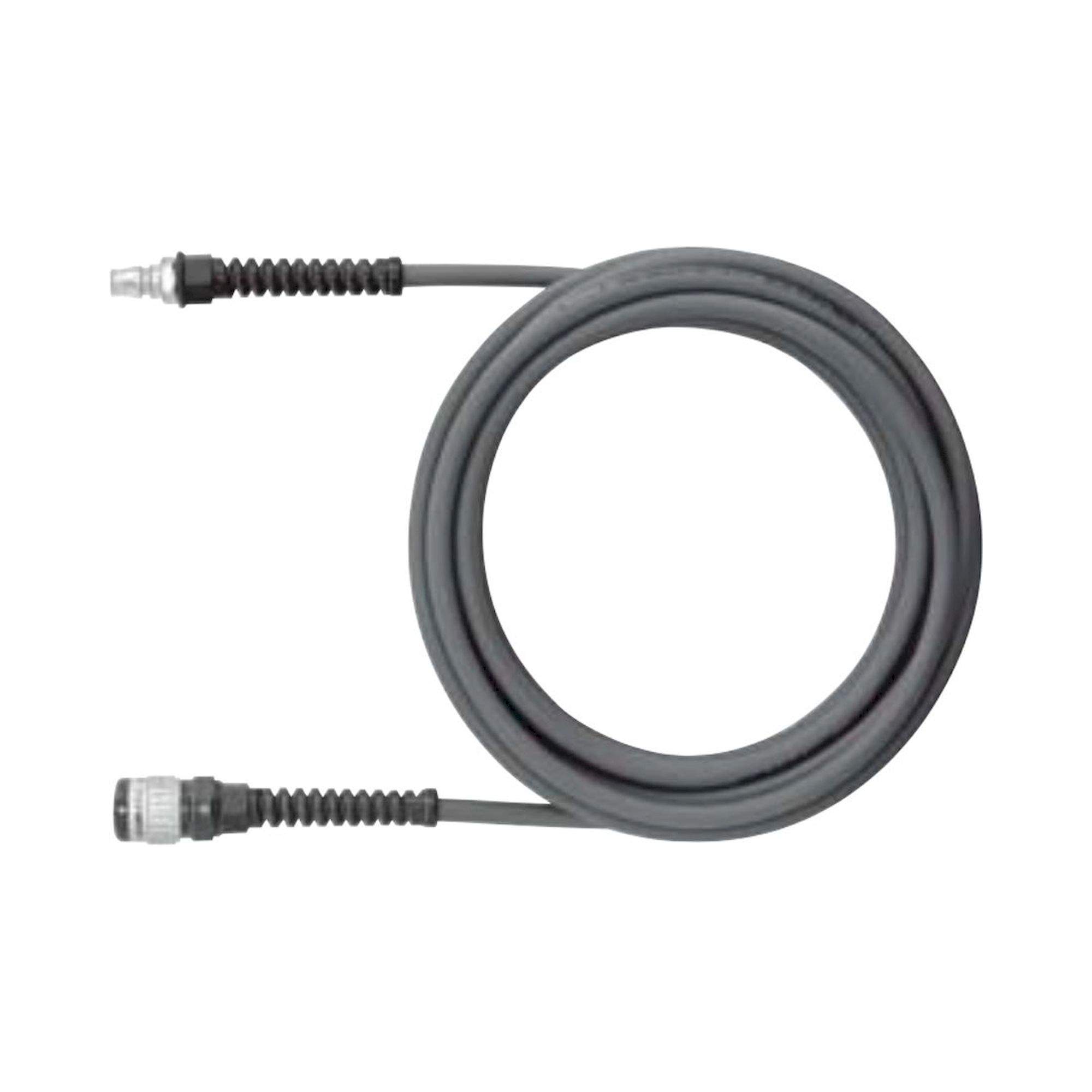

HosesKonfektionierte Schläuche für Nitto Kohki Kupplungen

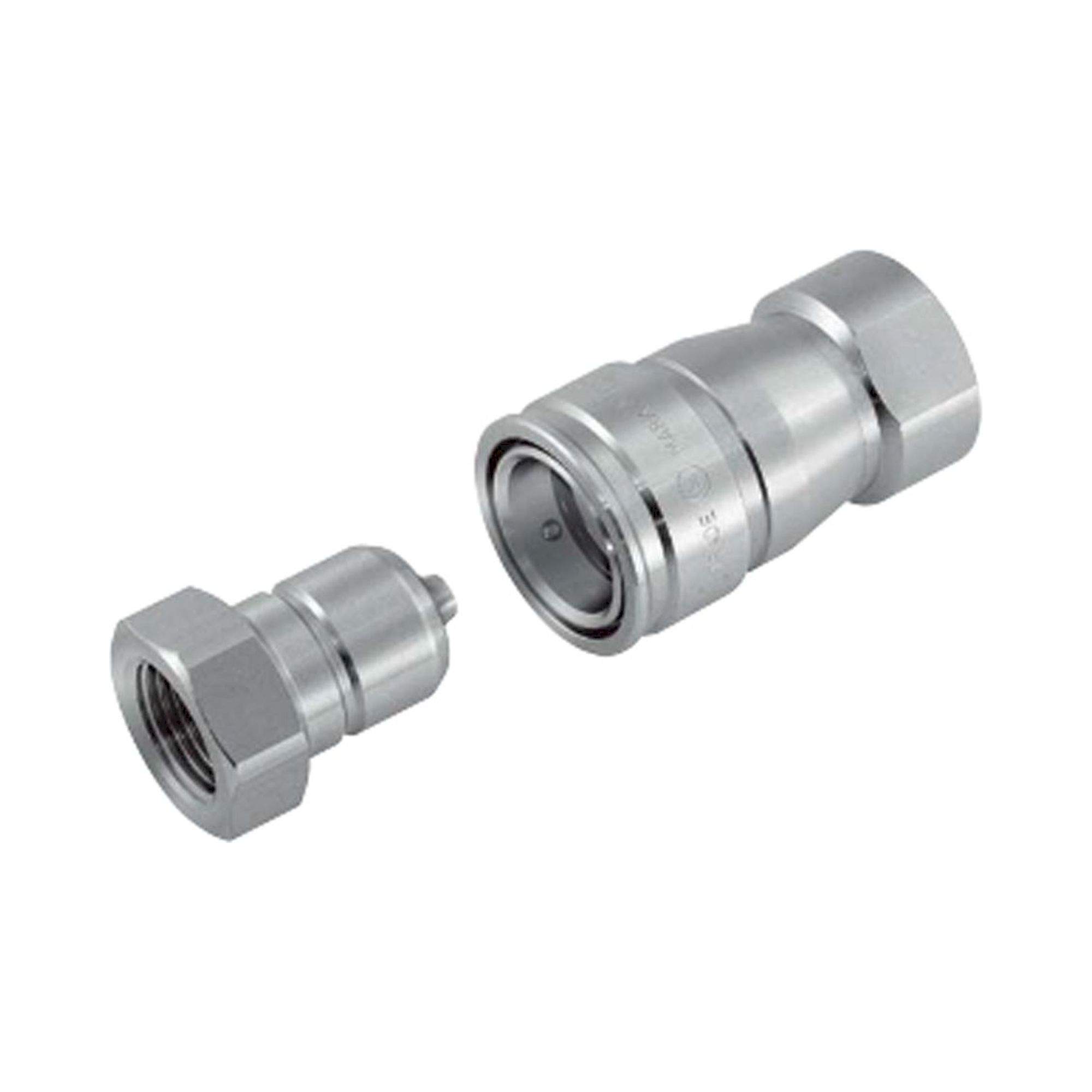

High Flow CuplaMaximierter Volumenstrom für Hochdurchfluss-Anwendungen

Compact Zero Spill CuplaKompakte Kupplung ohne Leckage beim Trennen

Rotary Line CuplaRotierende Inline-Kupplung, Drehanschluss

HI Cupla 2 way typeZweirichtungskupplung für Vorwärts- und Rückströmung

Twist PlugDrehverriegelnder Stecker

Rotary PlugDrehbarer Stecker für verwringungsfreie Leitungsführung

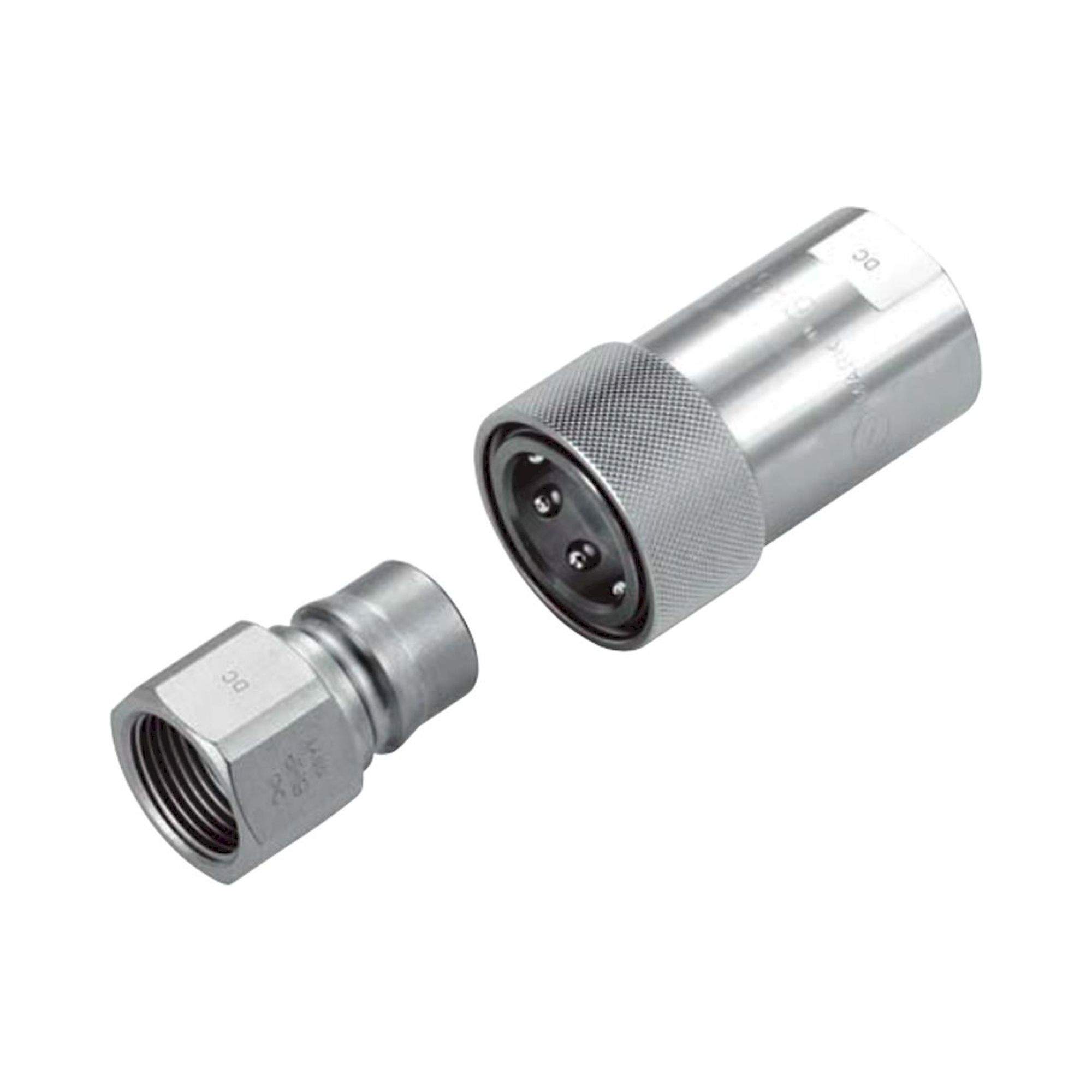

HSP DC CuplaHochdruck-Doppelabsperr-Kupplung

Flow Meter & MonitorDurchflussmessung und Überwachung für Druckluftsysteme

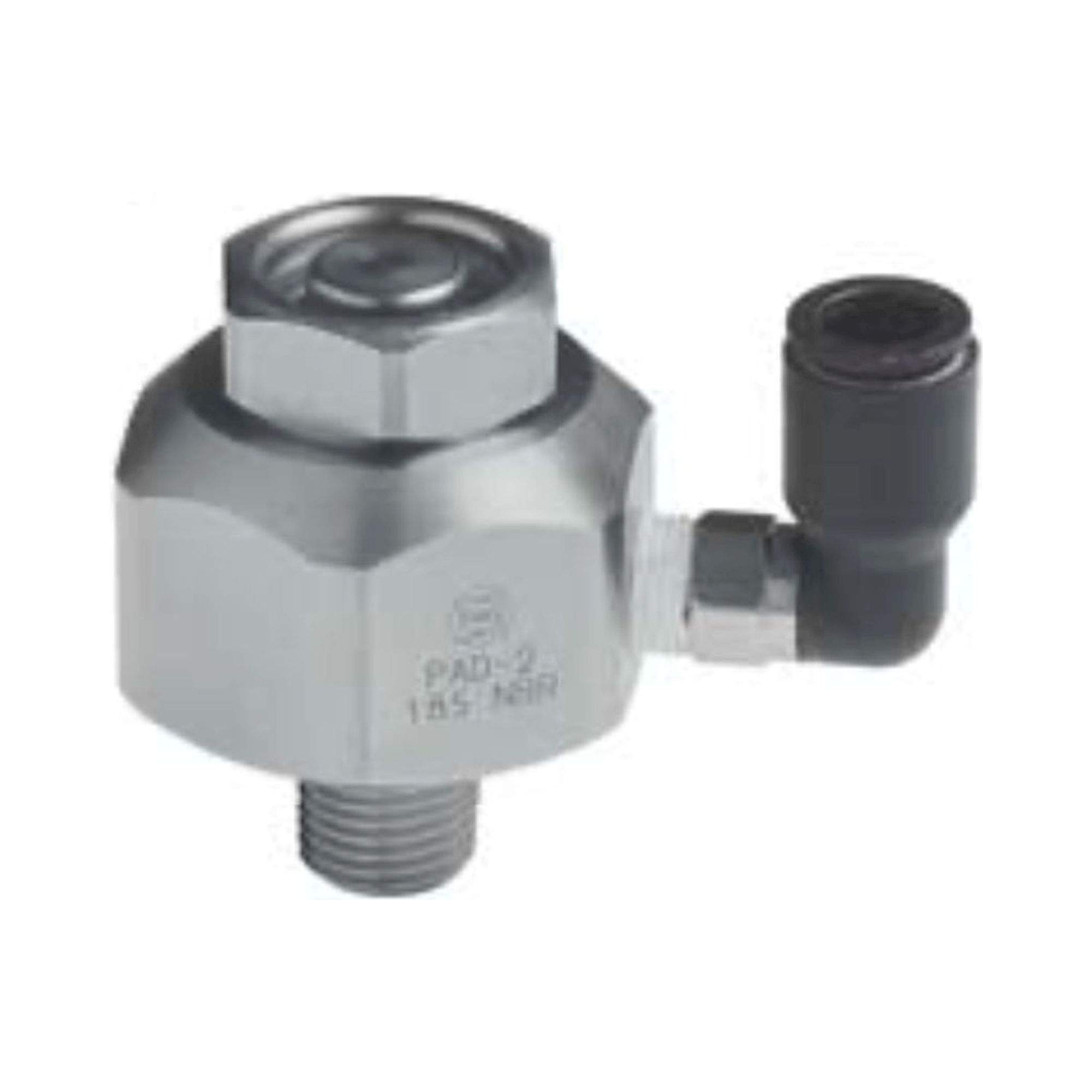

In-Line Purge AdapterInline-Adapter für Spülanschlüsse

HI Cupla BLHI Cupla ohne Absperrventil (BL = Body Lock)

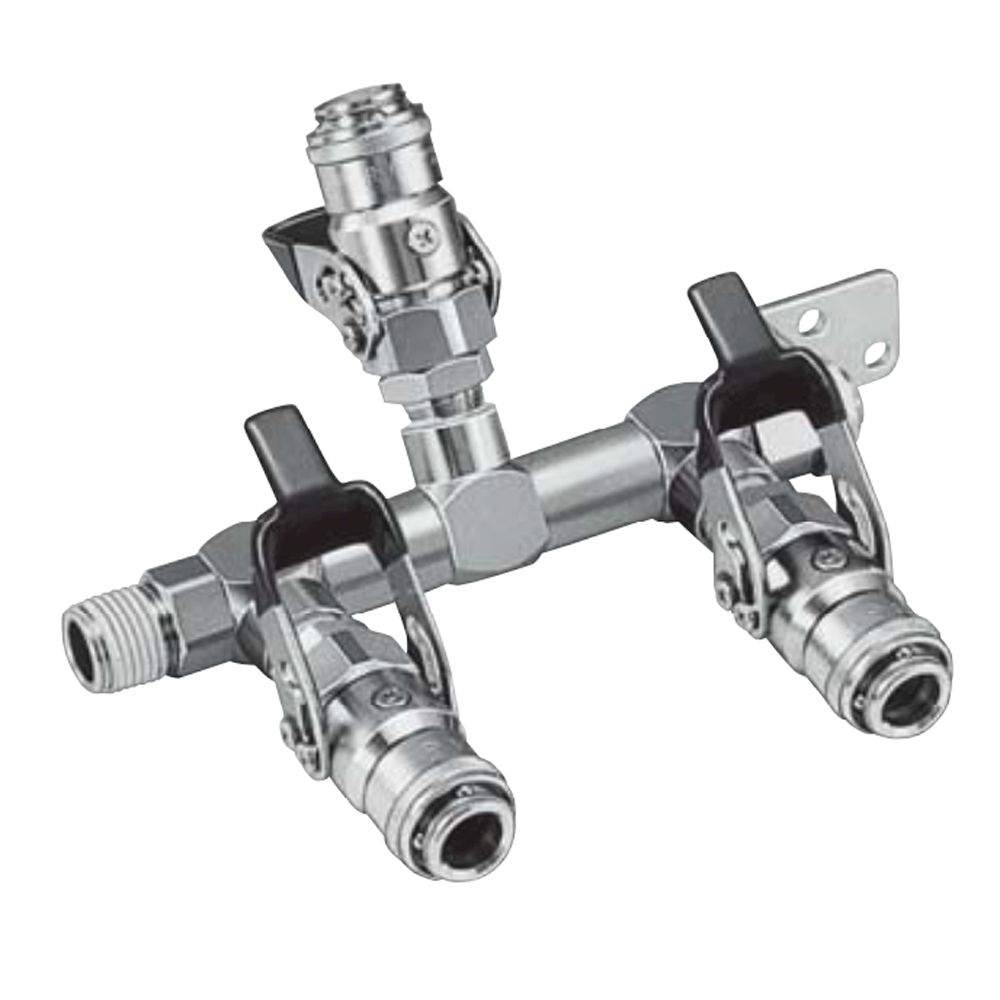

Purge Line CuplaSpülleitungs-Kupplung für Reinraumtechnik

Mini CuplaMiniaturkupplung für kleine Schlauchquerschnitte

Mini Cupla SuperErweiterte Miniaturkupplung, erhöhter Volumenstrom

Anti Vibration Plug HoseSchwingungsgedämpfte Schlauchanschlüsse

Lock Cupla 200Verriegelnde Kupplung, Gr. 200

Cupla Hose w. Full Blow CuplaKonfektionierter Schlauch mit Full Blow Kupplung

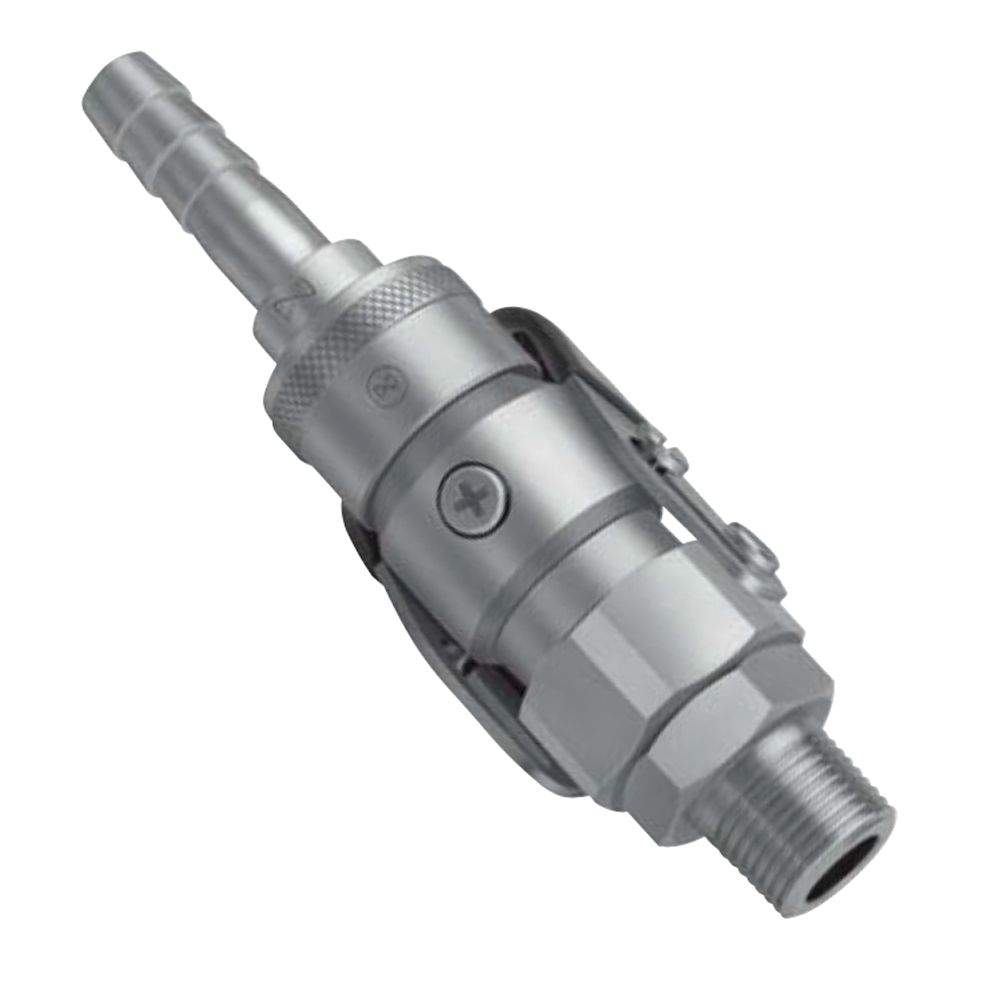

Purge HI CuplaHI Cupla mit integrierter Spülfunktion

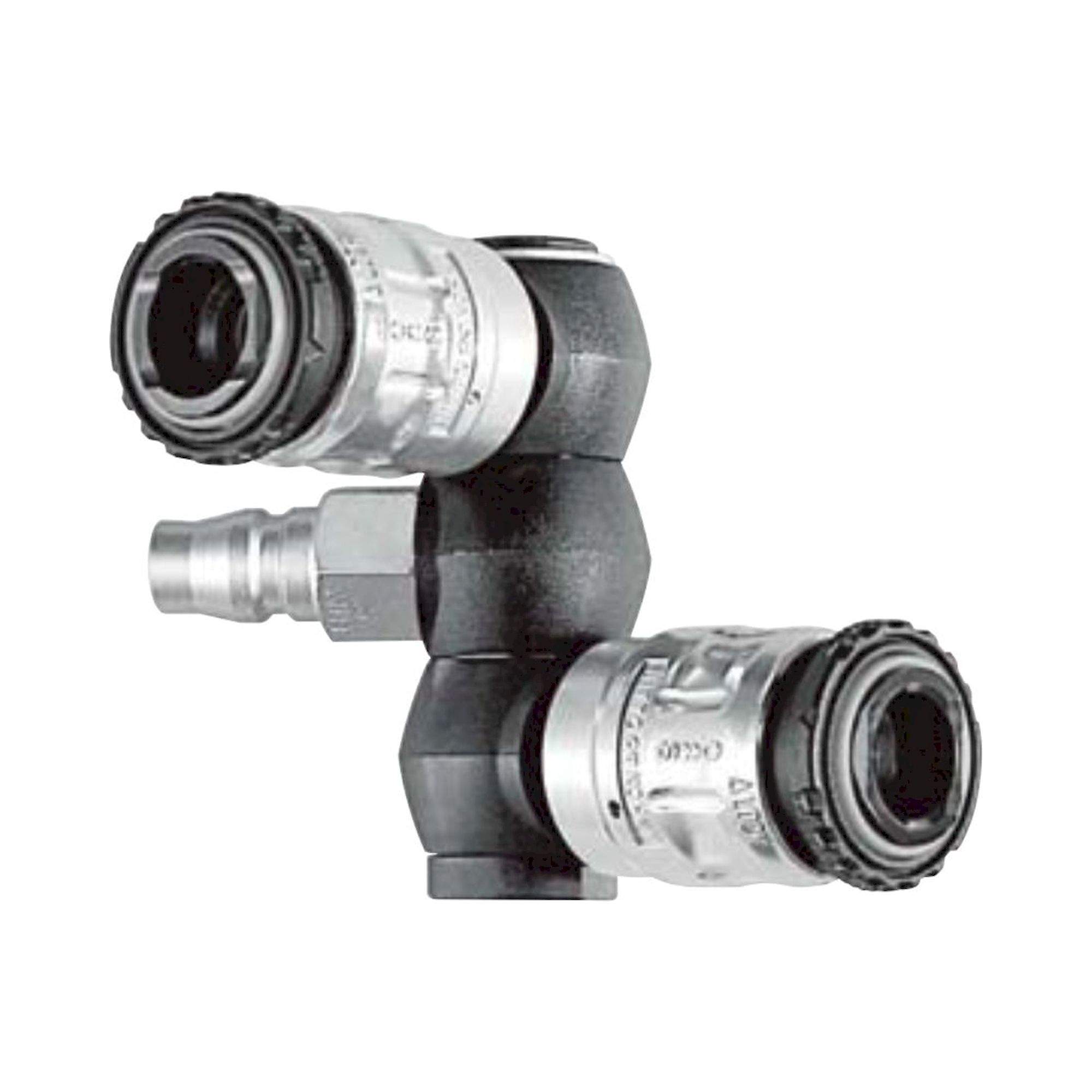

Rotary Full Blow Line CuplaRotierende Vollblas-Inline-Kupplung

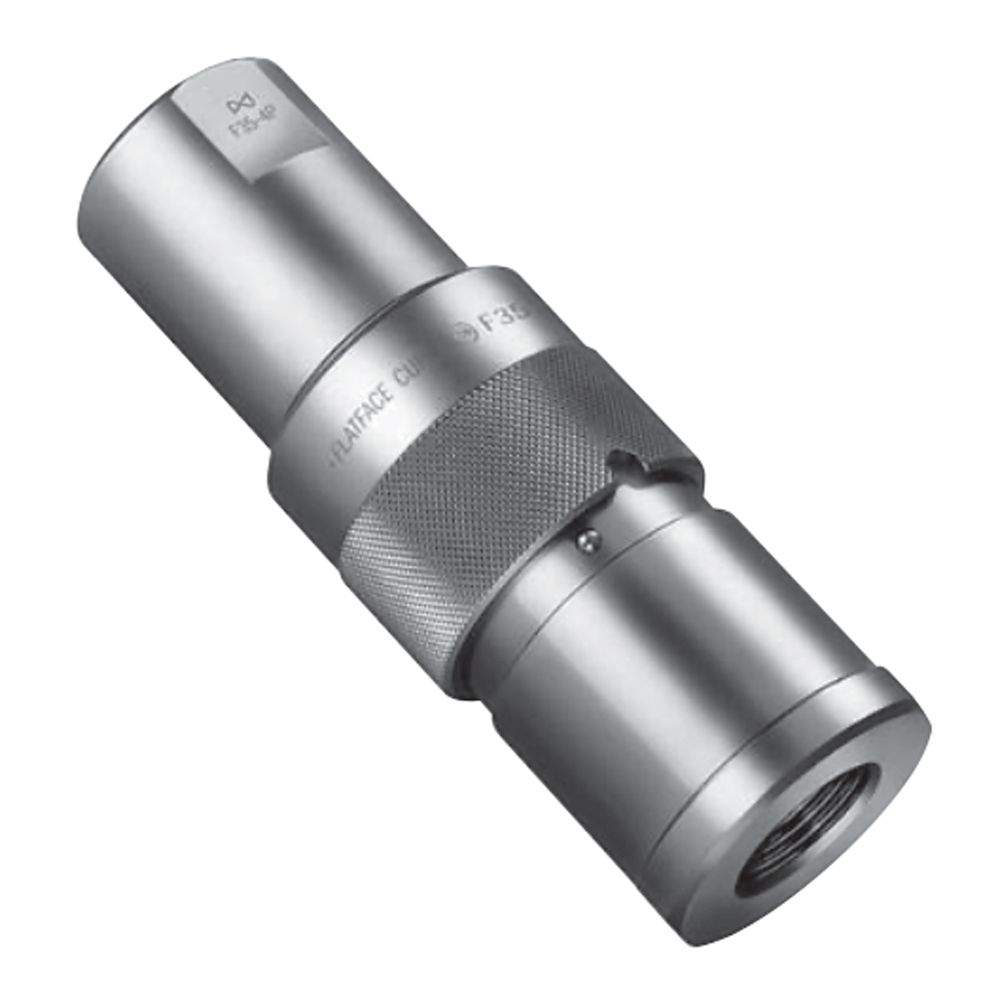

F35 CuplaFlatface-Kupplung Gr. 35, für hohe Durchflussanforderungen

⚙ Werkzeuglose Verbindung - Push-in-Kupplung und Schiebemuffen-Entriegelung ohne Hilfsmittel

✓ Breites Typenprogramm - Standard, Flatface, Hochdurchfluss, Purge, Rotary und Spezialtypen

⚡ Werkstoffe: Stahl, Aluminium, Kunststoff, SUS - je nach Medium, Druck und Umgebungsbedingungen

↕ Dichtungen NBR, FKM - NBR für Druckluft und Mineralöl, FKM für höhere Temperaturen und Spezialmedien

✦ Absperrfunktion - automatisches Absperren beim Trennen, druckdicht auf beiden Seiten

Typ	Hauptmerkmal	Typische Anwendung
FF Cupla / F35 Cupla	Flatface, leckagefrei beim Trennen	Hydraulik, Reinraum, Sicherheitsanforderungen
HI Cupla / High Flow Cupla	Hoher Volumenstrom	Druckluft-Werkzeuge, Versorgungs-Leitungen
Full Blow Cupla	Voller Durchströmquerschnitt	Blaswerkzeuge, Reinigungsluft
Purge HI / Purge Line	Integrierte Spülfunktion	Reinraumtechnik, Edelgase, Halbleiter
Rotary Line / Rotary Plug	Drehbewegliche Verbindung	Rotierende Maschinen, Schlauchverwringung verhindern
Paint Cupla	Farben und Lacke	Lackiersysteme, Farbzufuhr

Typische Einsatzbereiche: Druckluftverteilung in der Fertigung mit häufigen Kupplungswechseln, Werkzeugversorgung an Montagestationen, Hydraulikleitungen mit Flatface-Anforderung, Reinraumanlagen in der Halbleiter- und Elektronikindustrie (Purge-Typen), Lackier- und Beschichtungsanlagen (Paint Cupla) sowie Maschinen mit rotierenden Anschlüssen, bei denen eine Schlauchdrehung vermieden werden muss.

Was sind pneumatische Schnellkupplungen und in welchen Industriebereichen werden sie eingesetzt?

Pneumatische Schnellkupplungen sind lösbare Verbindungselemente für Druckluftleitungen, die werkzeugfreie Verbindung und Trennung von Pneumatikkomponenten ermöglichen. Diese Kupplungen finden primären Einsatz in der Automatisierungstechnik, Fertigungsindustrie, Fahrzeugproduktion und im Maschinenbau, wo häufiger Wechsel pneumatischer Werkzeuge oder temporäre Systemerweiterungen erforderlich sind. Nitto Kohki Schnellkupplungen werden bevorzugt in Anwendungen mit Betriebsdrücken bis 1,0 MPa und Temperaturbereichen von -20°C bis +80°C eingesetzt.

Welche technischen Auswahlkriterien sind bei Nitto Kohki Schnellkupplungen entscheidend?

Die Materialauswahl zwischen Stahl, Edelstahl SUS und Messing bestimmt die Korrosionsbeständigkeit und mechanische Festigkeit der Kupplung. Die Dichtungswerkstoffe NBR, FKM oder EPDM definieren die Medienverträglichkeit und Temperaturbeständigkeit, wobei FKM-Dichtungen wie in der F35-Serie höhere Temperaturen bis 200°C tolerieren. Anschlussgrößen von 1/8" bis 1" (entsprechend FF-3S bis FF-8S) müssen exakt zur Systemauslegung passen, während der Kupplungstyp zwischen Standard FF Cupla und High Flow Cupla den maximal erreichbaren Durchfluss bestimmt.

Welche DIN- und ISO-Normen gelten für pneumatische Schnellkupplungen in Deutschland?

Pneumatische Schnellkupplungen unterliegen der DIN EN ISO 4414 für allgemeine Regeln und Sicherheitsanforderungen pneumatischer Anlagen sowie der ISO 14743 für Schnellkupplungen in pneumatischen Fluid-Power-Anwendungen. Die Materialprüfung erfolgt nach DIN EN 10204 mit Werkstoffzeugnis 3.1, während die Dichtigkeitsprüfung gemäß ISO 5402 durchgeführt wird. Bei ATEX-relevanten Anwendungen müssen Schnellkupplungen zusätzlich der Richtlinie 2014/34/EU entsprechen und über entsprechende Zertifizierung verfügen, wobei die elektrische Leitfähigkeit nach ISO 6182 geprüft wird.

Worin unterscheiden sich FF Cupla, HSP DC Cupla und High Flow Cupla Varianten von Nitto Kohki?

FF Cupla Standardkupplungen bieten universelle Einsatzmöglichkeiten mit NBR-Dichtungen für Temperaturen bis 80°C und Betriebsdrücke bis 1,0 MPa in Stahl-Ausführung. HSP DC Cupla Varianten wie 8HS-DC oder 66HS-DC verfügen über Druckentlastung beim Kuppeln und reduzieren Systemstöße beim Verbindungsvorgang. High Flow Cupla Modelle in Edelstahl SUS-Ausführung mit FKM oder EPDM-Dichtungen ermöglichen höhere Durchflussraten bei gleichem Nenndurchmesser und erweiterte Temperatur- sowie Medienbereiche für anspruchsvolle Industrieanwendungen.

Welche Installationsanforderungen und Systemkompatibilitäten müssen bei Schnellkupplungen beachtet werden?

Schnellkupplungen erfordern eine axiale Mindesteinbaulänge entsprechend der Kupplungsgeometrie und müssen frei zugänglich für Wartungsarbeiten montiert werden. Die Gewindeanschlüsse entsprechen ISO 228-1 (G-Gewinde) oder DIN 3852 (metrisch), wobei Dichtungsringe oder Hanfdichtung je nach Anschlussart erforderlich sind. Systemseitig muss die maximale Betriebstemperatur der Dichtung eingehalten werden, während bei rotierenden Anwendungen spezielle Rotary Cupla wie FBH-RE aus Zinklegierung verwendet werden müssen. Der Betriebsdruck darf 1,0 MPa nicht überschreiten, und das Druckmedium muss mit dem Dichtungsmaterial kompatibel sein.

Welche Schutzart und Betriebsparameter erreichen Nitto Kohki Schnellkupplungen?

Nitto Kohki Schnellkupplungen erreichen standardmäßig Schutzart IP54 gegen Staub und Spritzwasser, wobei spezielle Ausführungen bis IP65 verfügbar sind. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +80°C für NBR-Dichtungen, während FKM-Dichtungen Temperaturen bis 200°C tolerieren. Der maximale Betriebsdruck beträgt 1,0 MPa (10 bar) bei einem Prüfdruck von 1,5 MPa, wobei High Flow Varianten durch optimierte Strömungsgeometrie höhere Durchflussraten bei gleichem Druckverlust ermöglichen. Die Kupplungen sind für gefilterte Druckluft nach ISO 8573-1 Klasse 7.4.4 ausgelegt.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für pneumatische Schnellkupplungen?

Pneumatische Schnellkupplungen erfordern monatliche Sichtprüfung auf äußere Beschädigungen, Verschleiß der Dichtungen und ordnungsgemäße Funktion des Sperrmechanismus. Die jährliche Dichtigkeitsprüfung erfolgt mit Betriebsdruck über 60 Sekunden Haltezeit, wobei Druckabfall unter 0,1 bar tolerierbar ist. Dichtungsringe müssen nach 50.000 Kupplungszyklen oder bei sichtbarem Verschleiß erneuert werden, während die mechanischen Komponenten bei ordnungsgemäßer Verwendung eine Lebensdauer von mindestens 100.000 Zyklen erreichen. Bei aggressiven Medien oder Temperaturen über 60°C verkürzen sich die Wartungsintervalle entsprechend den Herstellervorgaben.
