Bosch Rexroth R160570931. Kugelschiene Kohlenstoffstahl KSA-030-SNS-U-MA-AK, 116 mm

Bosch Rexroth
€59.82
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R160570931

Manufacturer Nr.
R160570931
Kugelschiene, SNS, Baugröße 30, Stahl CS, Genauigkeit Ultrapräzision
Add to Wish List Add to Compare

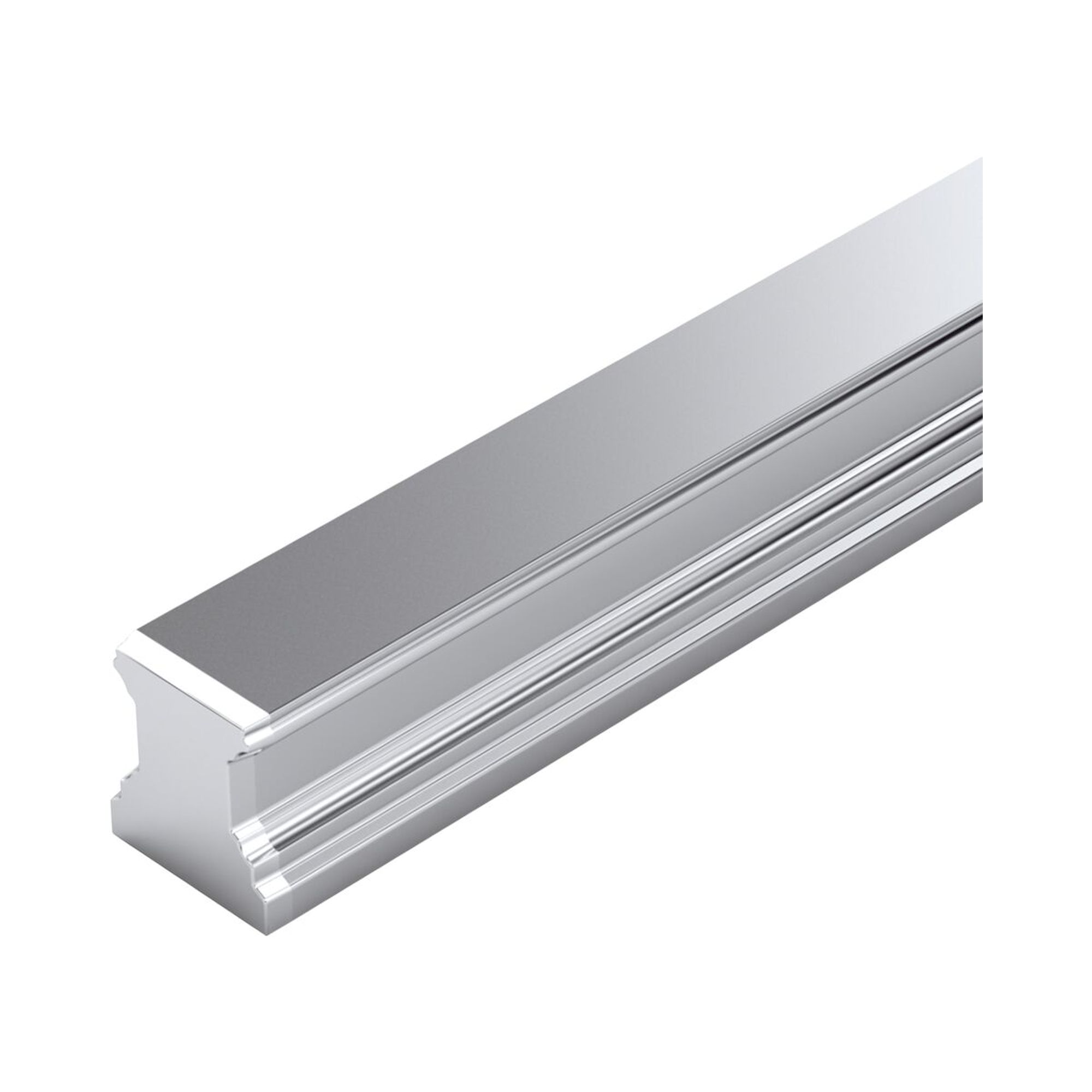

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Ultrapräzision
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit
  • Von oben verschraubbar, mit Abdeckkappen aus Kunststoff
  • Kein stirnseitiger Bauraum erforderlich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformSNS - Standard - Führungsschiene
BaureiheNone
Werkstoff ProfilschienführungenKohlenstoffstahl
GenauigkeitsklasseUP - Ultra Präzise
Montage FührungsschieneVon oben verschraubbar
Abdeckung FührungsschieneAbdeckkappen aus Kunststoff
Maximale Länge Lmax [mm]5836
Minimale Länge Lmin [mm]104
Anzahl der Bohrungen nB (Profilschienenführungen)48
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]80
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung D [mm]15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]28.35
Abmessung N6 (Profilschienenführungen) [mm]17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung T [mm]80
Abmessung T1 max (Profilschienenführungen) [mm]68
Abmessung T1 min [mm]12
Abmessung T1 s (Profilschienenführungen [mm]38
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1 mit Toleranzen ± 0,75 empfohlen.
More Information
Manufacturer Nr. R160570931
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
