Bosch Rexroth R204770331. Kugelschiene Resist NRII KSA-030-SNS-H-MB-00, 116 mm

Bosch Rexroth
€61.81
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R204770331

Manufacturer Nr.
R204770331
Kugelschiene, SNS, Baugröße 30, Resist NRII, Genauigkeit Hoch
Add to Wish List Add to Compare

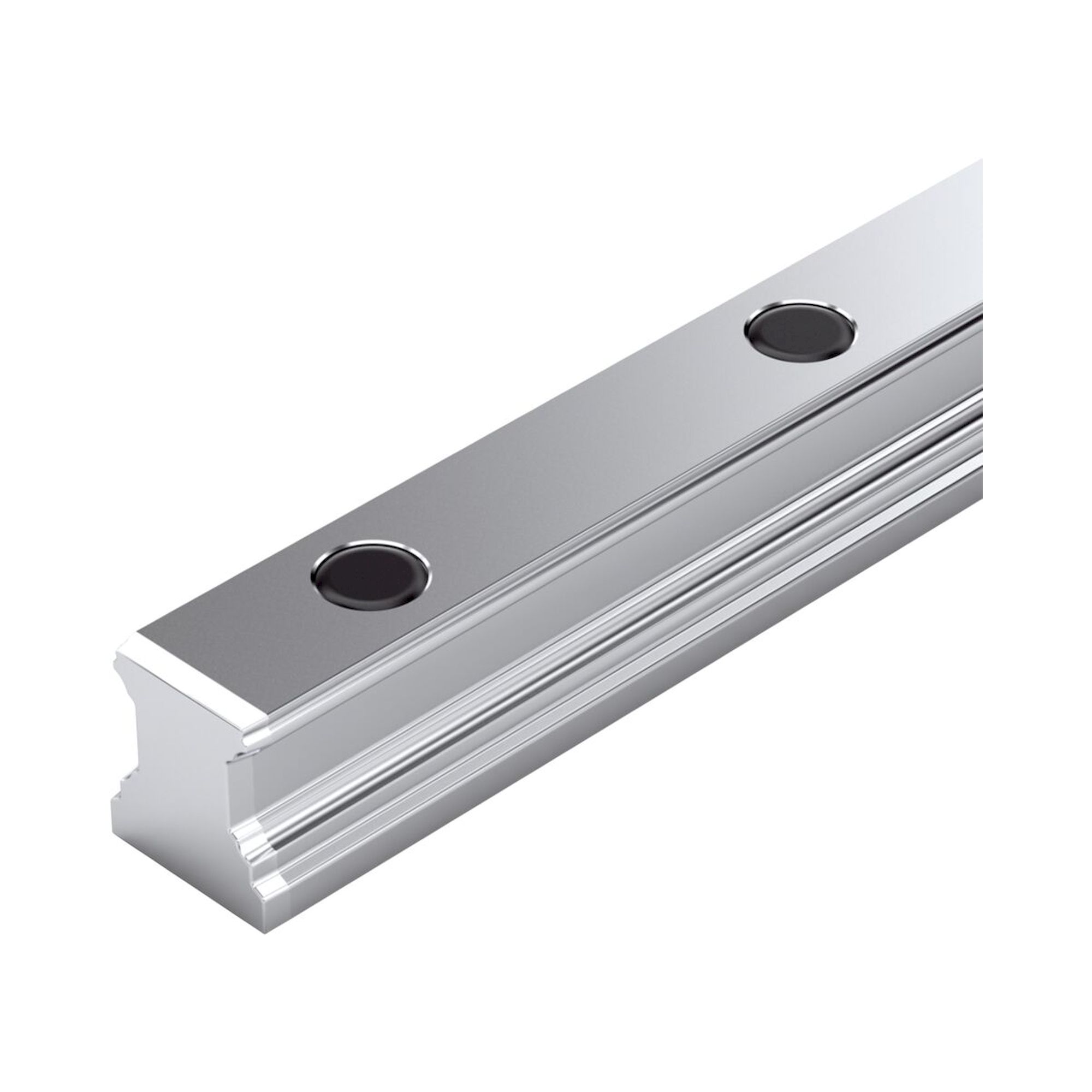

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Die Kugelschiene aus Resist NRII ist korrosionbeständig und hochpräzise. Sie zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus korrosionsbeständigem Stahl nach DIN 10088
Befestigung MB: Verschraubung von unten
Abdeckung 00: Ohne Abdeckung
Genauigkeitsklasse Hoch
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Beste Dichtwirkung der Frontdichtungen
  • Größere Seitenkräfte zulässig
  • Von unten verschraubbar
  • Kugelschiene sowie alle Stahlteile bestehen aus korrosionsbeständigem Stahl nach DIN EN 10088
  • Montagehinweise beachten! „Montageanleitung für Kugelschienenführungen" und „Montageanleitung für Abdeckband" bitte anfordern.
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit
  • Kein stirnseitiger Bauraum erforderlich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformSNS - Standard - Führungsschiene
Werkstoff ProfilschienführungenKorrosionsbeständiger Stahl (Resist NR II)
GenauigkeitsklasseH - Hochgenau
Montage FührungsschieneVon unten verschraubbar
Abdeckung FührungsschieneOhne Abdeckband
Maximale Länge Lmax [mm]5836
Hinweis LmaxAuf Anfrage lieferbar
Minimale Länge Lmin [mm]104
Anzahl der Bohrungen nB (Profilschienenführungen)48
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]80
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]28.35
Abmessung N7 (Profilschienenführungen) [mm]15
Abmessung S7 GewindedurchmesserM8
Abmessung T [mm]80
Abmessung T1 max (Profilschienenführungen) [mm]68
Abmessung T1 min [mm]12
Abmessung T1 s (Profilschienenführungen [mm]38
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1 mit Toleranzen ± 0,75 empfohlen.
More Information
Manufacturer Nr. R204770331
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
