Bosch Rexroth R160750231. Kugelschiene Kohlenstoffstahl KSA-055-SNS-P-MB-00, 116 mm

Bosch Rexroth
€120.92
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R160750231

Manufacturer Nr.
R160750231
Kugelschiene, SNS, Baugröße 55, Stahl CS, Genauigkeit Präzision
Add to Wish List Add to Compare

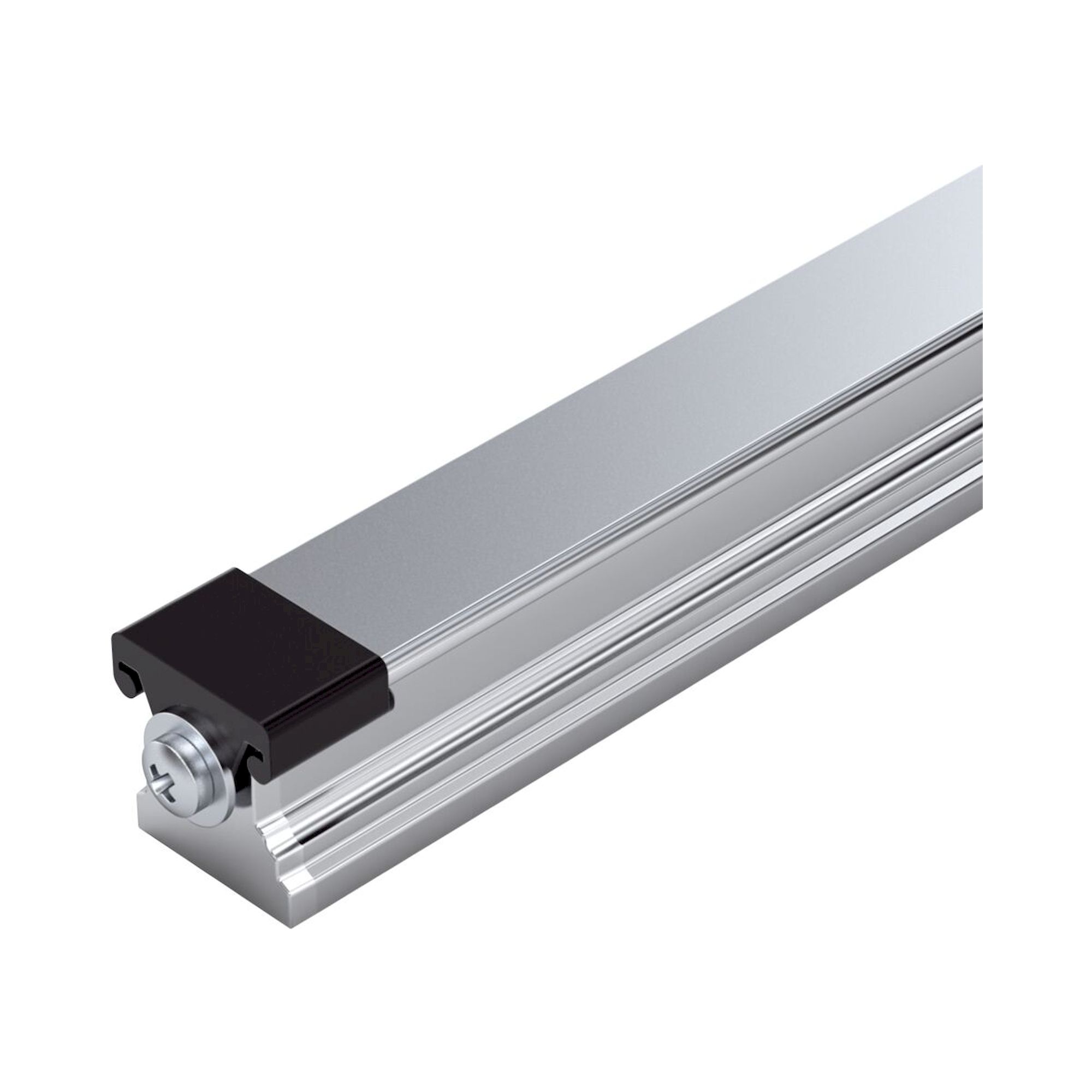

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 55
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MB: Verschraubung von unten
Abdeckung 00: Ohne Abdeckung
Genauigkeitsklasse Präzision
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Beste Dichtwirkung der Frontdichtungen
  • Größere Seitenkräfte zulässig
  • Von unten verschraubbar
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit
  • Kein stirnseitiger Bauraum erforderlich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]55
BauformSNS - Standard - Führungsschiene
Werkstoff ProfilschienführungenKohlenstoffstahl
GenauigkeitsklasseP - Präzise
Montage FührungsschieneVon unten verschraubbar
Abdeckung FührungsschieneOhne Abdeckband
Maximale Länge Lmax [mm]3836
Minimale Länge Lmin [mm]156
Anzahl der Bohrungen nB (Profilschienenführungen)32
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]16.2
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]120
Abmessung A2 (Profilschienensysteme) [mm]53
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]47.85
Abmessung N7 (Profilschienenführungen) [mm]22
Abmessung S7 GewindedurchmesserM14
Abmessung T [mm]120
Abmessung T1 max (Profilschienenführungen) [mm]102
Abmessung T1 min [mm]18
Abmessung T1 s (Profilschienenführungen [mm]58
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1 mit Toleranzen ± 0,75 empfohlen.
More Information
Manufacturer Nr. R160750231
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
