Festo DSL-25-100-270-P-A-S20-KF-B (556681) Schwenk-Lineareinheit

Name: Festo DSL-25-100-270-P-A-S20-KF-B (556681) Schwenk-Lineareinheit
Brand: Festo
SKU: FES-556681
Price: 212912.420001 EUR
Availability: InStock

212.912,42 € 178.918,00 €

exkl. Versandkosten

Artikel

FES-556681

Hersteller-Nr.

DSL-25-100-270-P-A-S20-KF-B

(556681) Schwenk-Lineareinheit

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Festo DSL-25-100-270-P-A-S20-KF-B (556681) Schwenk-Lineareinheit
212.912,42 € 178.918,00 €
exkl. Versandkosten
Festo DSL-20-50-270-P-A-S2-B (556438) Schwenk-Lineareinheit
104.967,52 € 88.208,00 €
exkl. Versandkosten

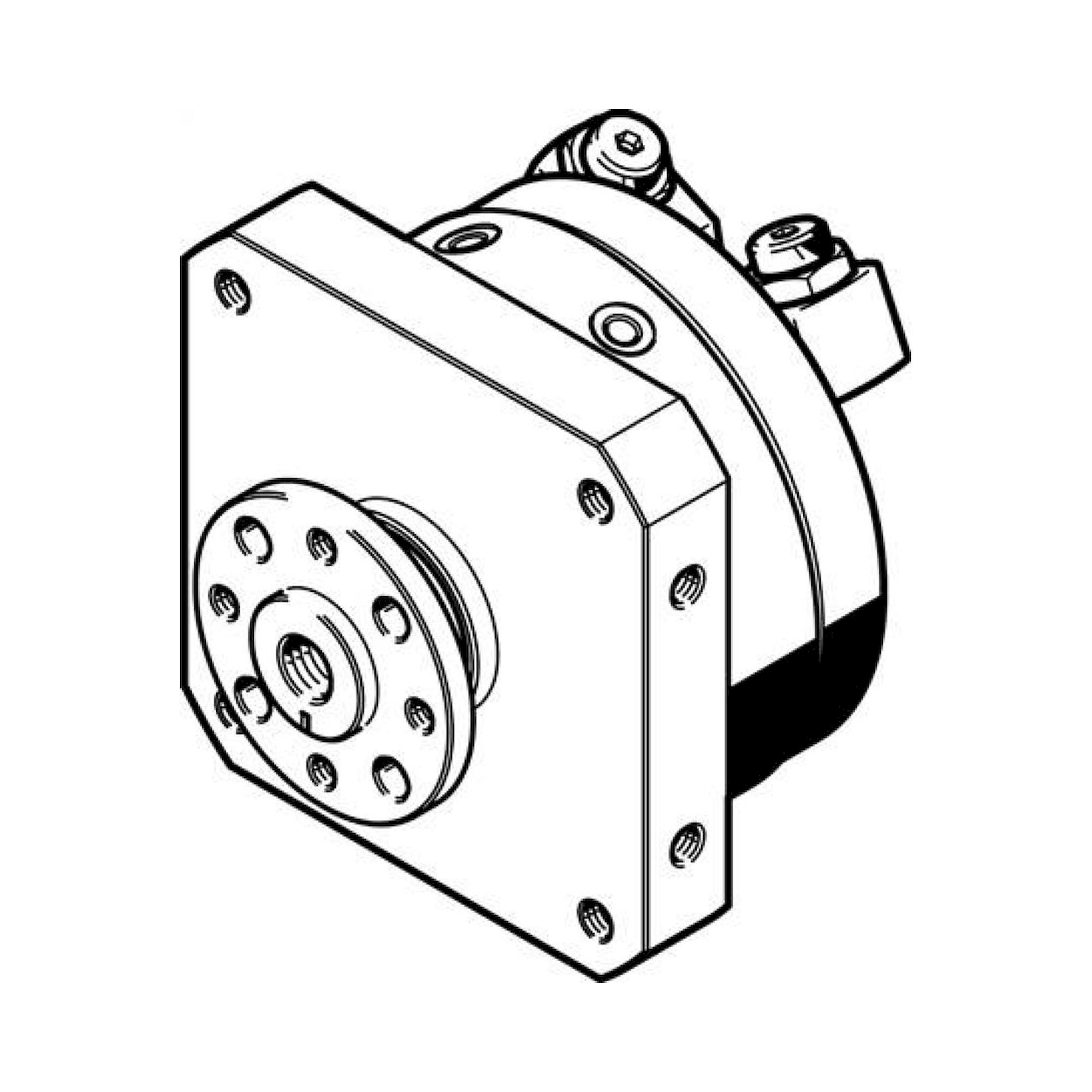

Festo DSM-T-32-270-P-FW-A-B (1145105) Schwenkantrieb
65.137,03 € 54.737,00 €
exkl. Versandkosten

Details

Einstellbereich Schwenkwinkel [deg]	0 bis 270
Hub [mm]	100
Kolben-Durchmesser	25 mm
Schwenkwinkel [deg]	0 bis 272
Dämpfung	P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Feinjustage [deg]	-6
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Schwenkflügel
Positionserkennung	für Näherungsschalter
Varianten	Durchgehende, hohle Kolbenstange
Verdrehsicherung/Führung	kugelgeführt
Betriebsdruck [bar]	2,5 bis 8
Max. Aufprallgeschwindigkeit [m/s]	0,5
Max. Schwenkfrequenz bei 6 bar [Hz]	2,0
Schwenkwinkelspiel [deg]	0,05
Wiederholgenauigkeit [deg]	1,0
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur [°C]	-10 bis 60
Dynamisches Lastmoment [Nm]	0,70
Theoretische Kraft bei 6 bar, Rücklauf [N]	173,5
Theoretische Kraft bei 6 bar, Vorlauf [N]	248,0
Theoretisches Drehmoment bei 6 bar [Nm]	5,00
Zulässiges Massenträgheitsmoment [kg/m²]	0,00011
Gewichtszuschlag pro 10 mm Hub [g]	67
Grundgewicht bei 0 mm Hub [g]	1.650
Produktgewicht [g]	1.650
Befestigungsart	geklemmt in T-Nut mit Außengewinde wahlweise:
Pneumatischer Anschluss	M5
Werkstoff Deckel	Aluminium-Knetlegierung eloxiert
Werkstoff Dichtungen	TPE-U(PU)
Werkstoff Gehäuse	Aluminium-Knetlegierung gleiteloxiert
Werkstoff Kolbenstange	Vergütungsstahl

Information

Weitere Informationen
Hersteller-Nr.	DSL-25-100-270-P-A-S20-KF-B
Hersteller	Festo
EAN	4052568201913
Gewicht	2.500000
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
