Linsen und Objektive für Mikroskope

Vorsatzobjektive, Okulare und Okularadapter bestimmen zusammen mit dem Mikroskopkörper den nutzbaren Vergrößerungsbereich und die Bildqualität. Das Sortiment umfasst Vorsatzobjektive von 0,3x (Zeiss, FWD 287 mm) bis 1,6x (Zeiss, 4H Jena), Messokulare 10x mit fest eingeteilter oder stellbarer Skala (4H Jena OI 202.20.005/007), Okularadapter für Spiegelreflexkameras sowie die Vision MEO-Serie für Mantis Elite Köpfe (2x bis 20x) und Schutzobjekte für 4x/8x/10x-Objektive.

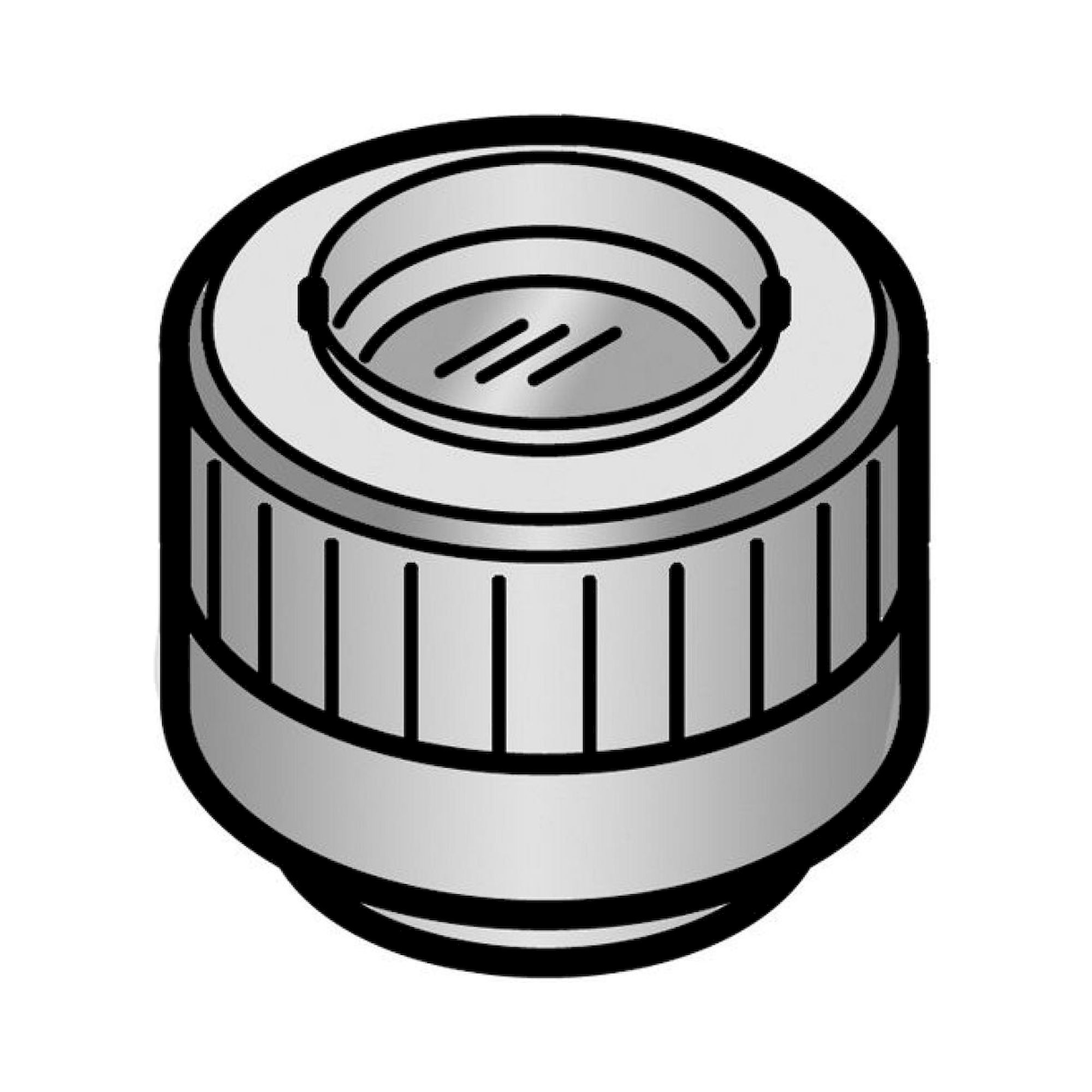

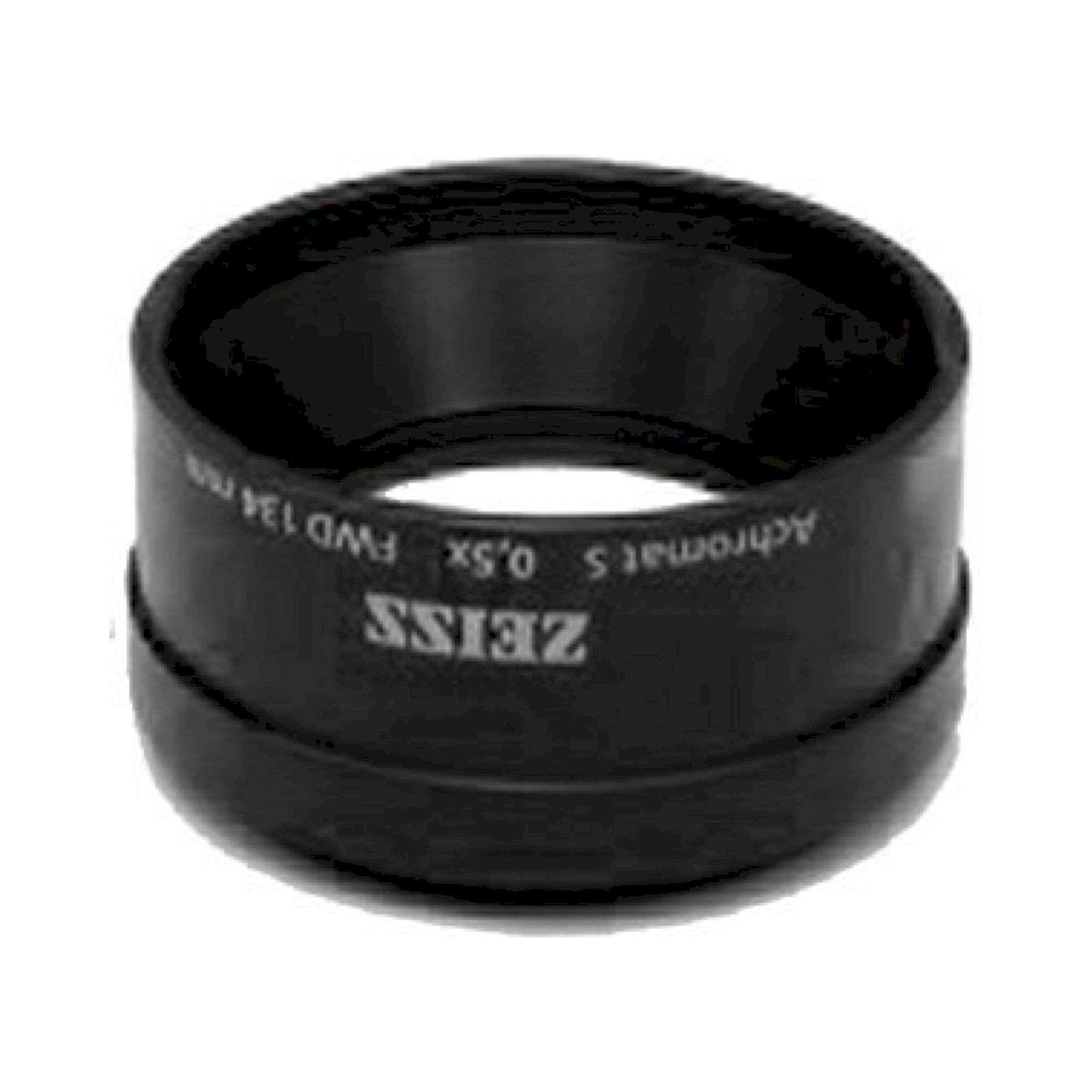

🔍 Vorsatzobjektive 0,3x-1,6x - Zeiss 0,3x FWD 287 mm, 0,4x FWD 211 mm, 0,3-0,5x variabel; 4H Jena 0,5x und 1,6x; Zeiss 1,6x

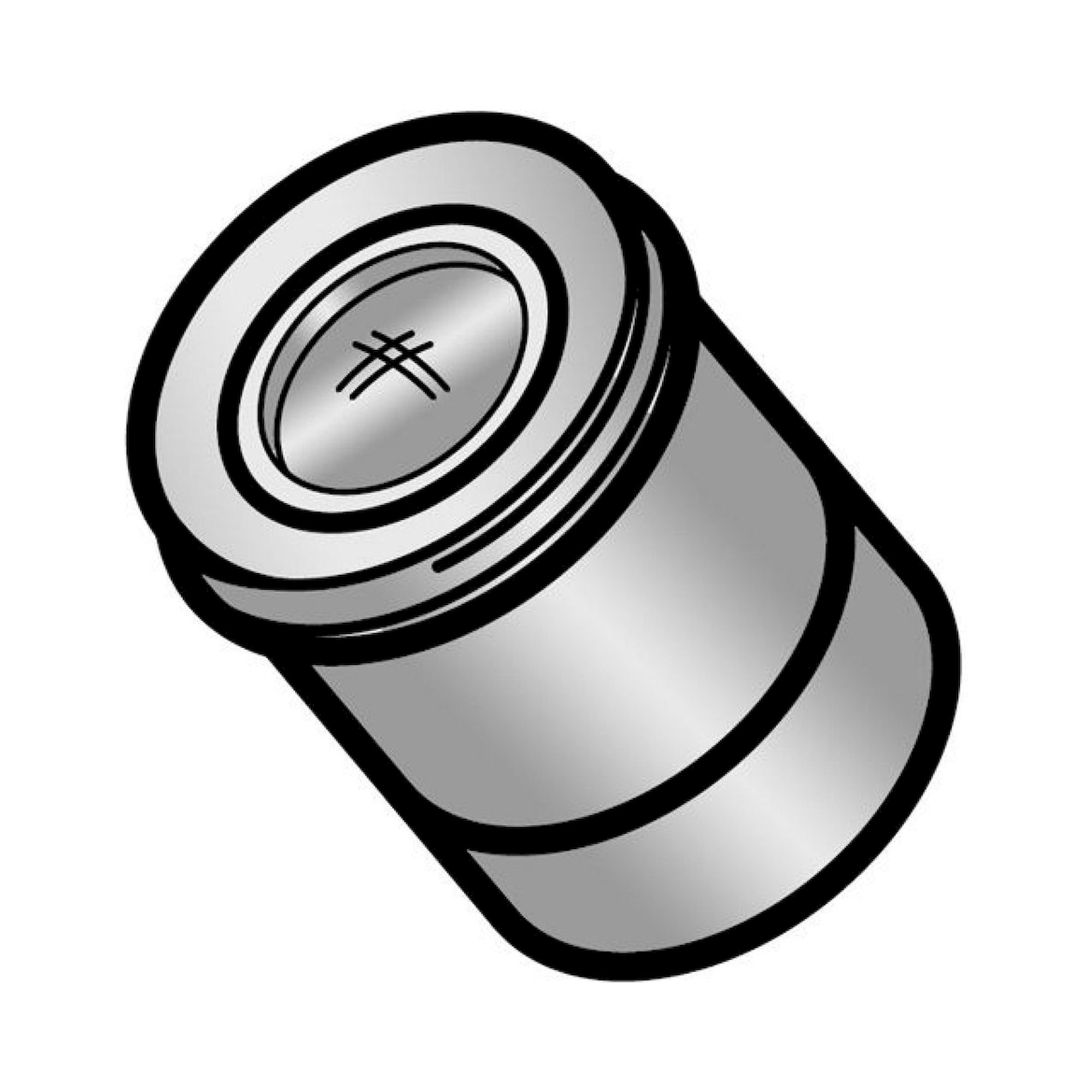

⚝ Messokulare 10x - 4H Jena OI 202.20.007 (Skale 5:100, fest), OI 202.20.005 (stellbar, 10:100 FK); für metrische Längenmessung im Bild

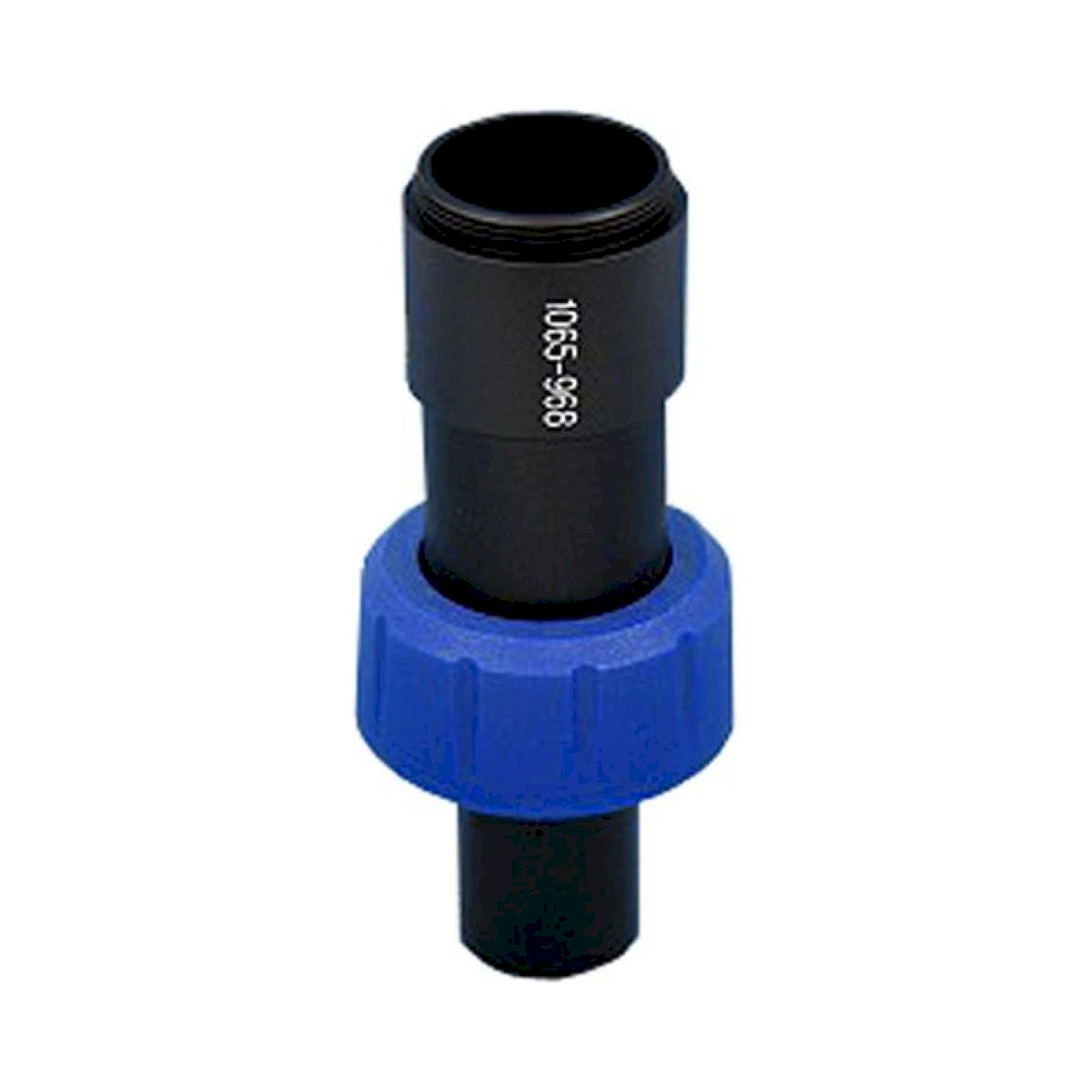

📷 Okularadapter für Kameras - Zeiss M37/52x0,75 (OI 00000-1096-523), Zeiss 2,5x T2 für SLR-Kamera; Bildübertragung auf externe Kamerasysteme

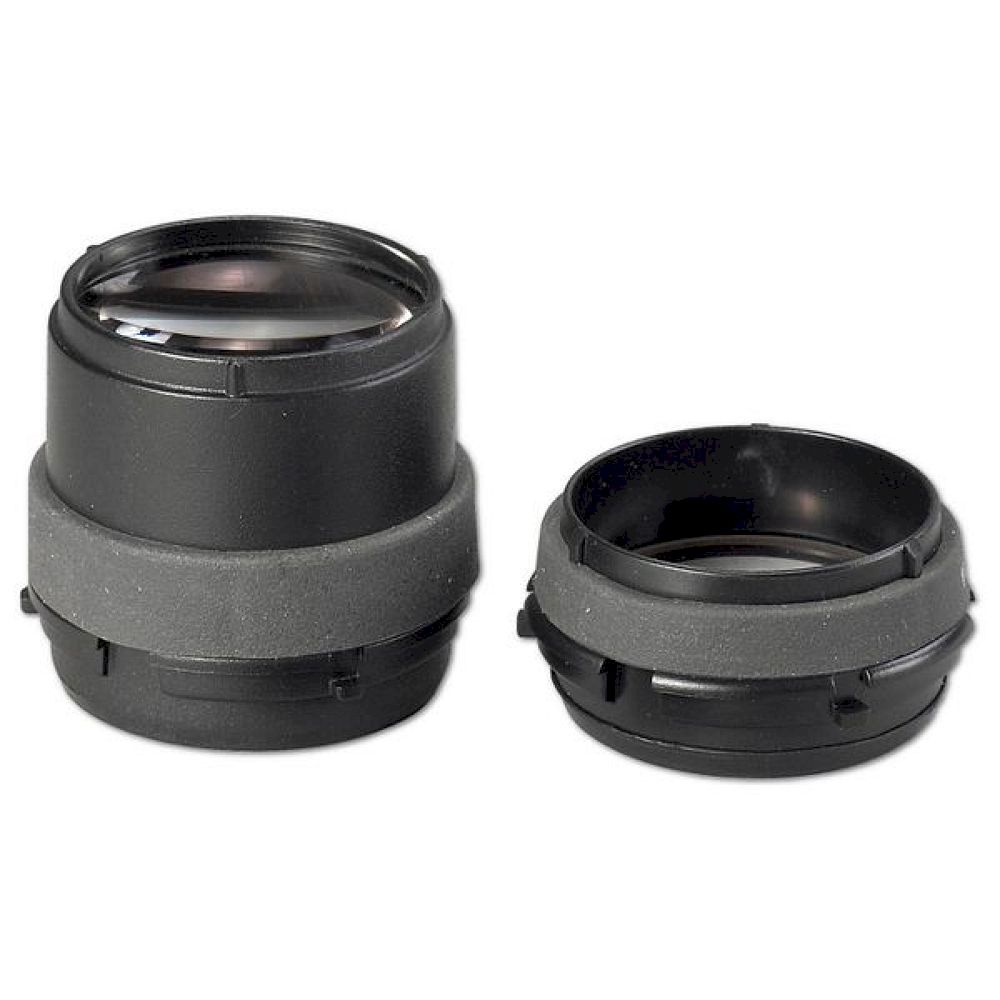

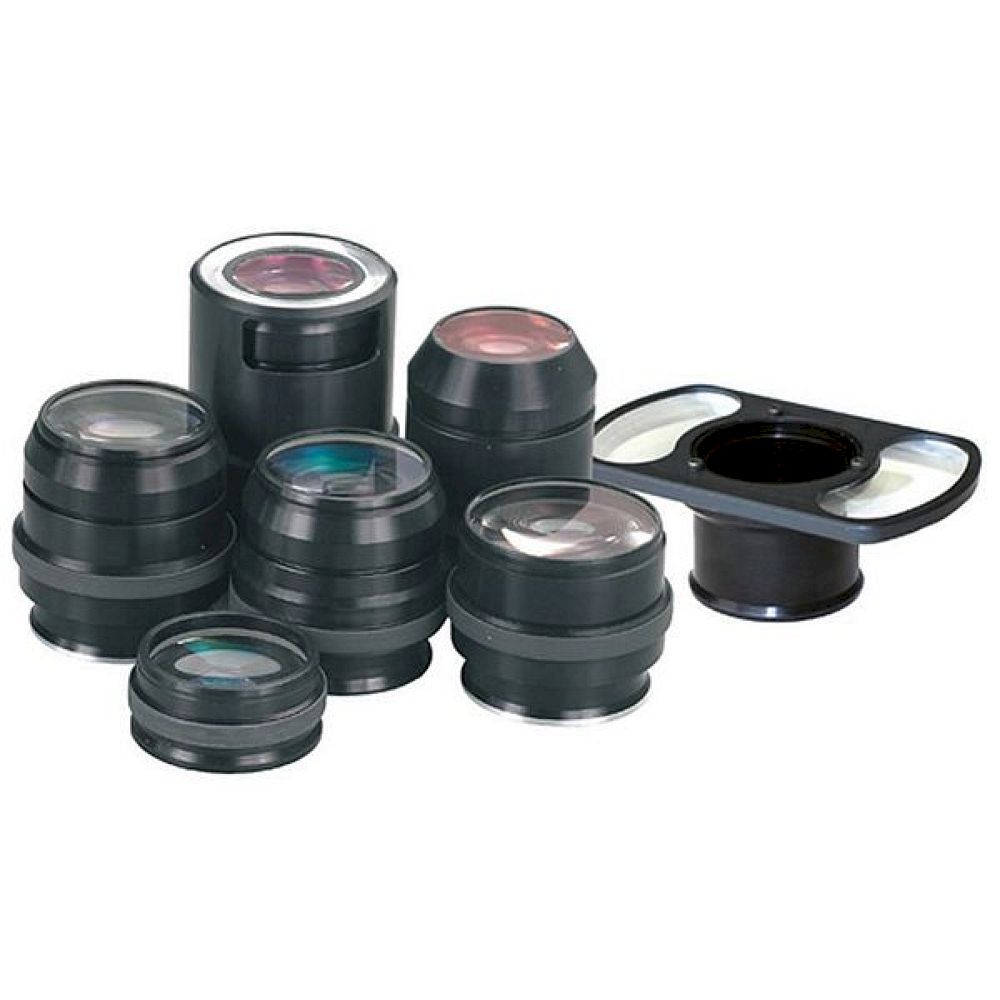

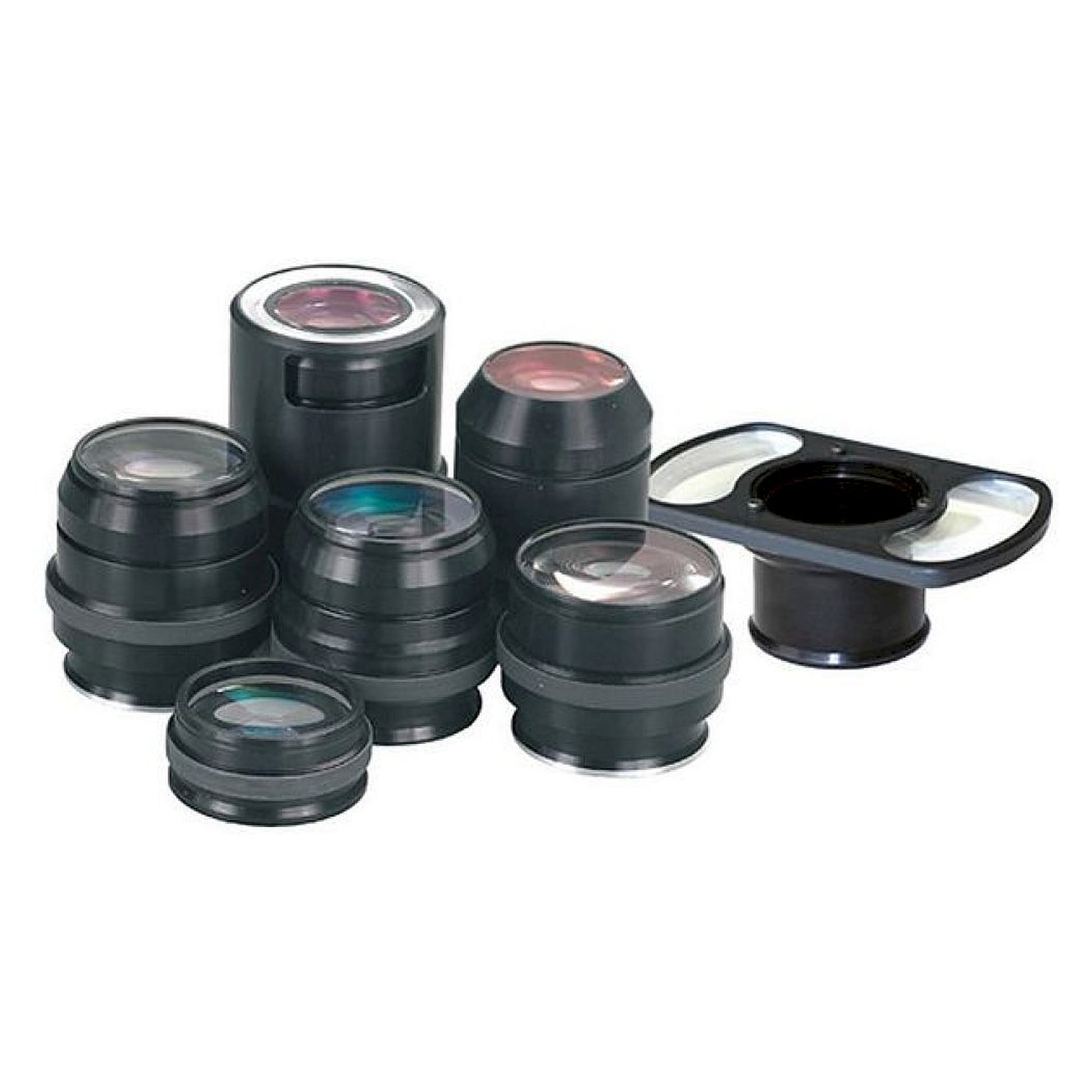

⚙ Vision MEO-Serie für Mantis Elite - Festobjektive 2x, 4x, 6x, 8x, 10x, 15x, 20x; Compact-Serie MCO 2x, 4x, 8x; Schutzgläser für 4x/6x/8x/10x

✓ Eschenbach Vorsatzlinse - 0,5x für Stereomodell 33263; erweitert das Sehfeld ohne Okularwechsel

Komponente	Hersteller / Modell	Einsatz
Vorsatzobjektiv 0,3x, FWD 287 mm	Zeiss 455025	Großes Sehfeld, langer Arbeitsabstand, Bestückung/Montage
Vorsatzobjektiv 0,5x	4H Jena OI 202.20.007	Vergrößertes Sehfeld bei Stereomikroskopen DSZ-44
Vorsatzobjektiv 1,6x	Zeiss / 4H Jena	Erhöhte Vergrößerung, kleineres Sehfeld, Detailkontrolle
Messokular 10x stellbar	4H Jena OI 202.20.005	Metrische Skala im Okular, Längenprüfung ohne Kamera
Vision MEO 2x-20x	Vision	Wechselobjektive für Mantis Elite, stufenlose Vergrößerungsreihe
Schutzgläser MEO-025/026	Vision	4-er Set, schützt Objektivfronten vor Verunreinigung

Typische Einsatzbereiche: Anpassung des Arbeitsabstands bei der Leiterplatten- und Bauteilinspektion, Messung von Leiterbahnbreiten und Abstände mit kalibrierten Messokuaren, Dokumentation über Kameraadapter in der Qualitätssicherung, Vergrößerungserweiterung von Mantis Elite Arbeitsplätzen für Feinlötarbeiten und Bondkontrolle.
