Kleinteilelagerung

Schubladenmagazine

Schubladenmagazine von Treston fassen Kleinteile in transparenten oder farbcodierten Schubladen und ermöglichen eine schnelle Sichtkontrolle des Bestands ohne Öffnen. Das Sortiment reicht von 8-Schubladen-Magazinen (0830: Schubladentyp 3020; 0840: Typ 4020) bis zu 16-Schubladen-Magazinen (1630: Typ 3010; 1640: Typ 4010) und 24-Schubladen-Varianten (2440: Typ 4020). Alle Serien sind in mehreren Farben erhältlich: glasklar (-1), grau (-3), rot (-5), blau (-6). ESD-Versionen (Suffix ESD, schwarz) stehen für die 0830 und 0840-Serie sowie passende Drehständer (16-300 und 16-400 ESD) zur Verfügung.

46 Artikel
3 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Schubladenmagazine richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ 8, 16 und 24 Schubladen - Serie 0830/0840 (8 Schubladen), 1630/1640 (16), 2440 (24 Schubladen)

✦ Glasklare und farbige Varianten - Farben -1 (glasklar), -3 (grau), -5 (rot), -6 (blau) zur Farbcodierung

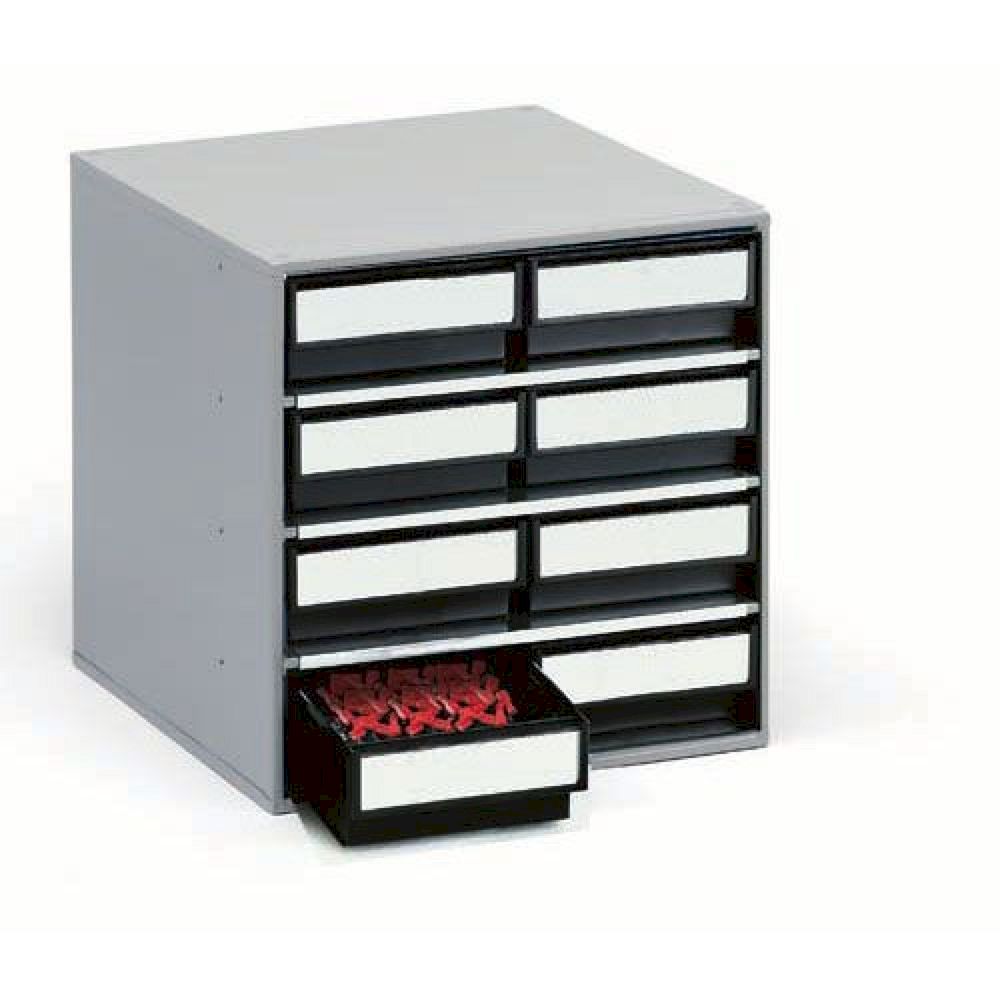

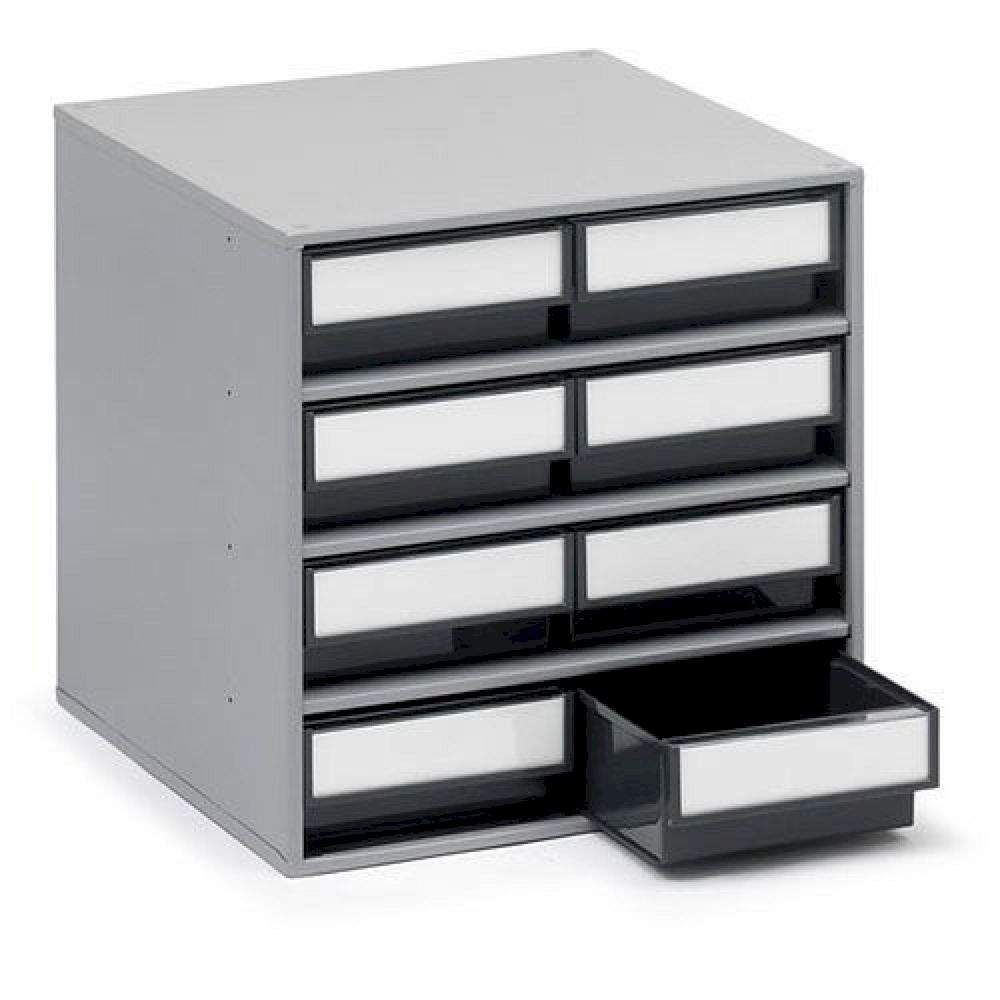

⚡ ESD-Ausführung (schwarz) - 0830 ESD und 0840 ESD, leitfähiger Kunststoff, EPA-konform

↕ Drehständer 16-300/16-400 - für 16 Magazine drehbar gelagert, platzsparende Aufstellung

✓ Zwischenwände D-10/D-20 - Querwände für Schubladen 3010-6020 zur feineren Facheinteilung

Serienübersicht

Magazin	Schubladen	Schubladentyp	ESD-Version
0830	8	3020	0830 ESD (schwarz)

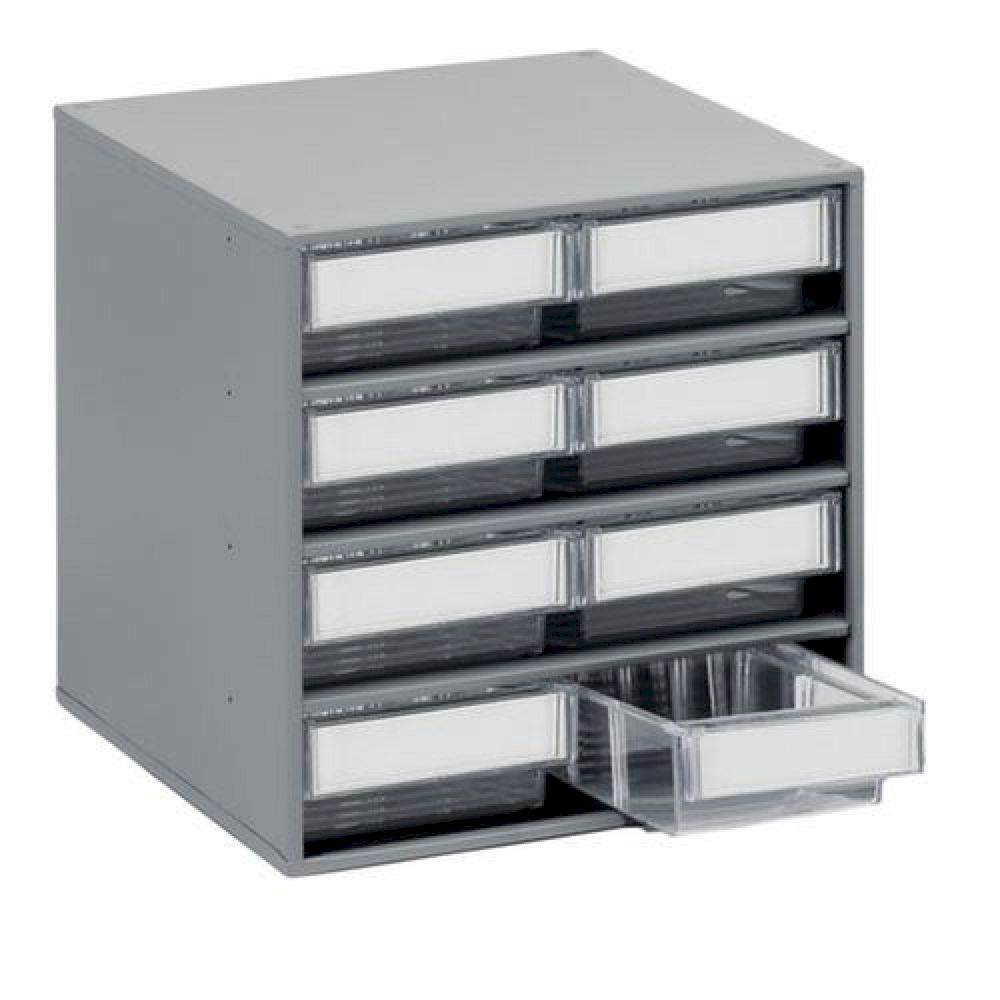

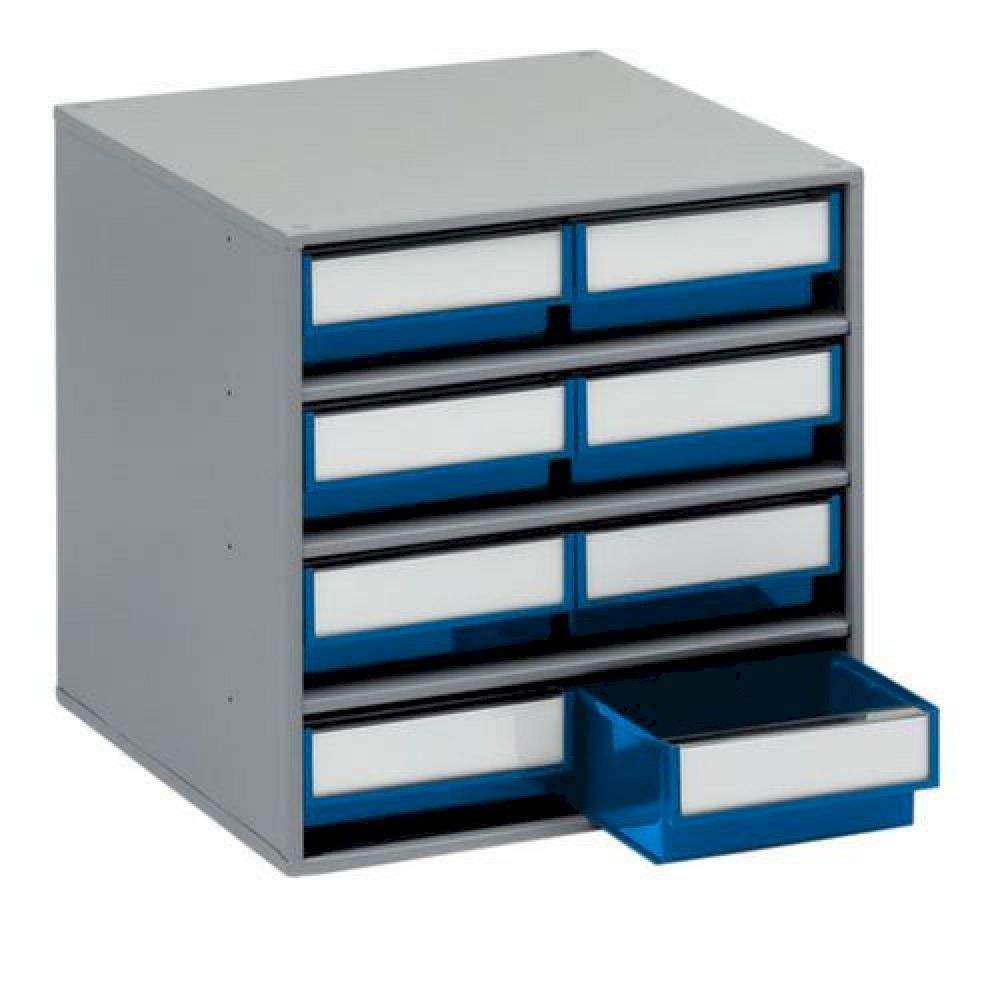

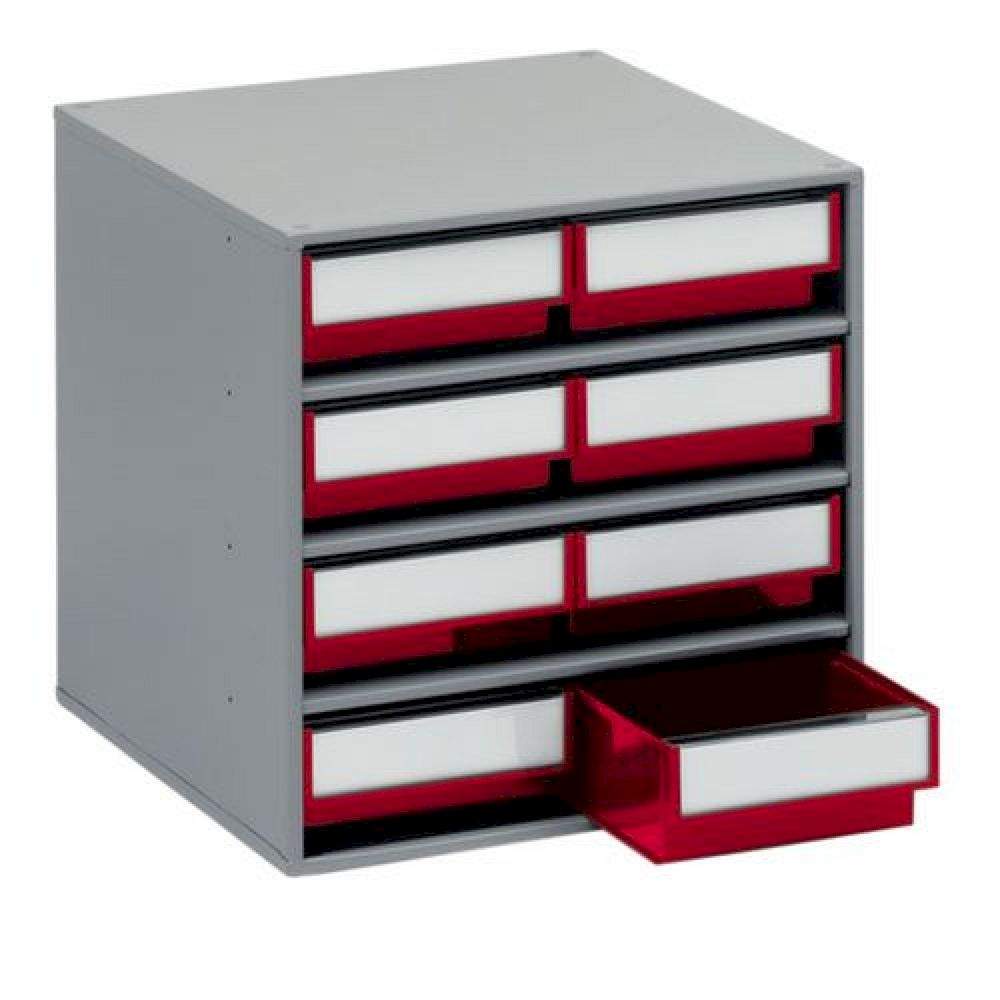

0840	8	4020	0840 ESD (schwarz)

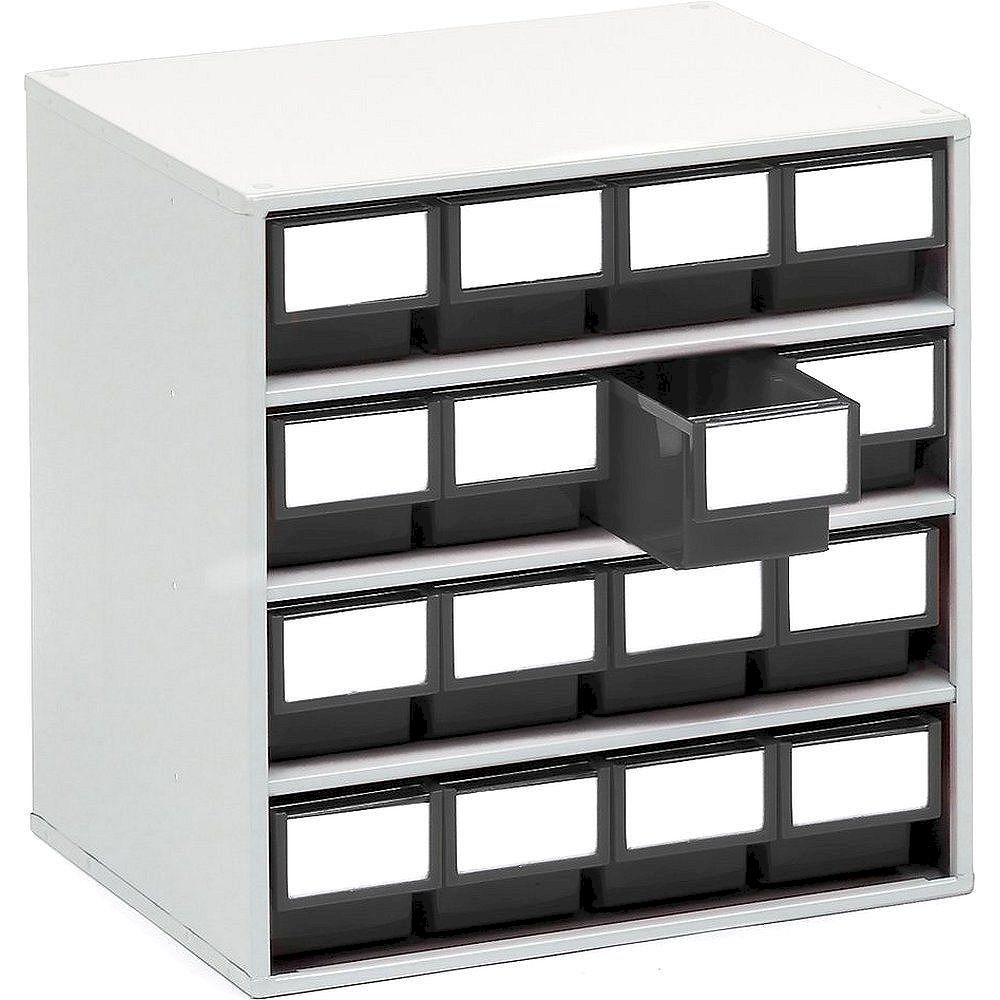

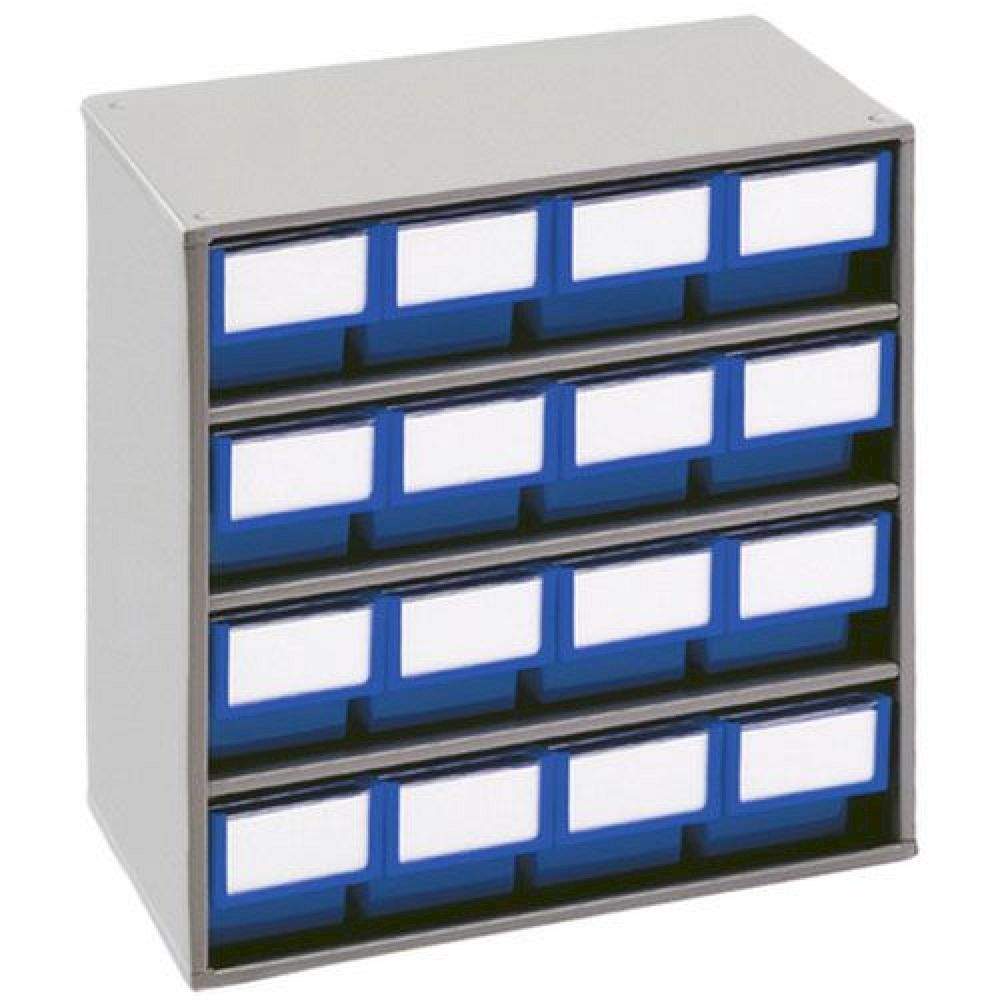

1630	16	3010	n.v.

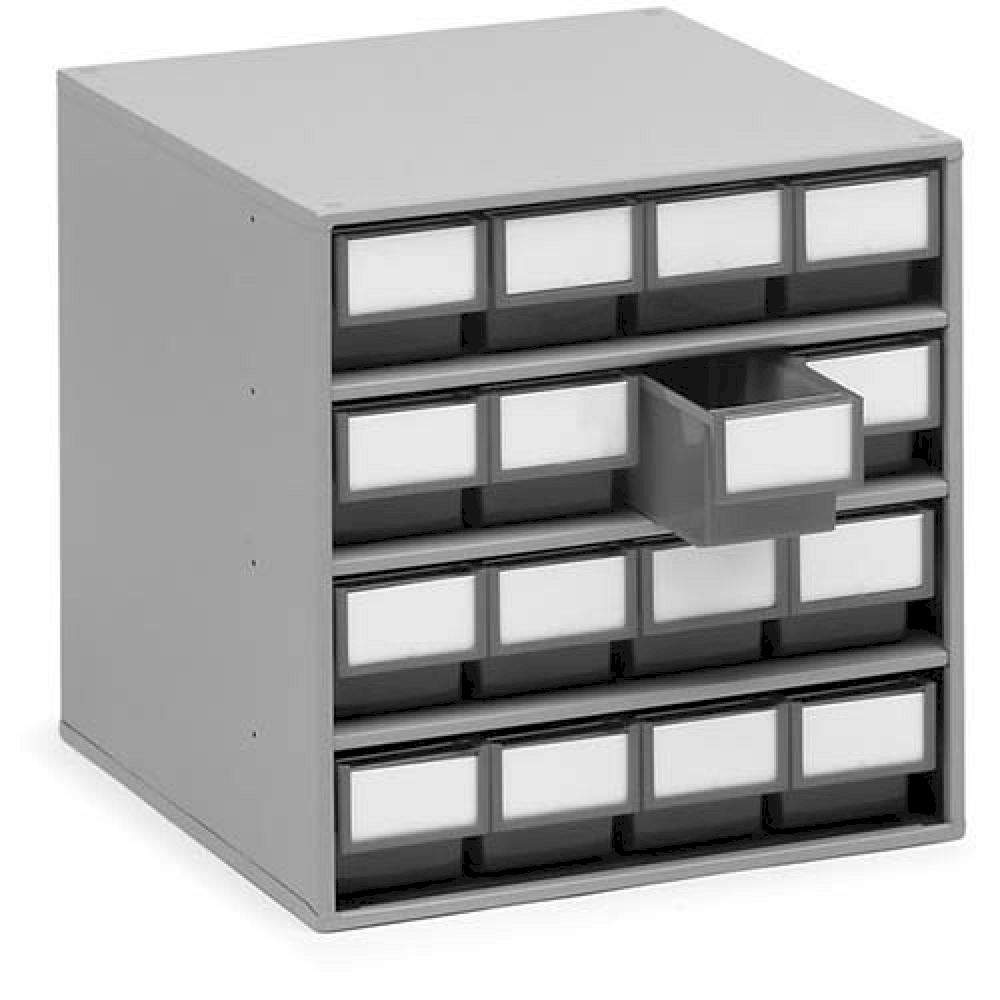

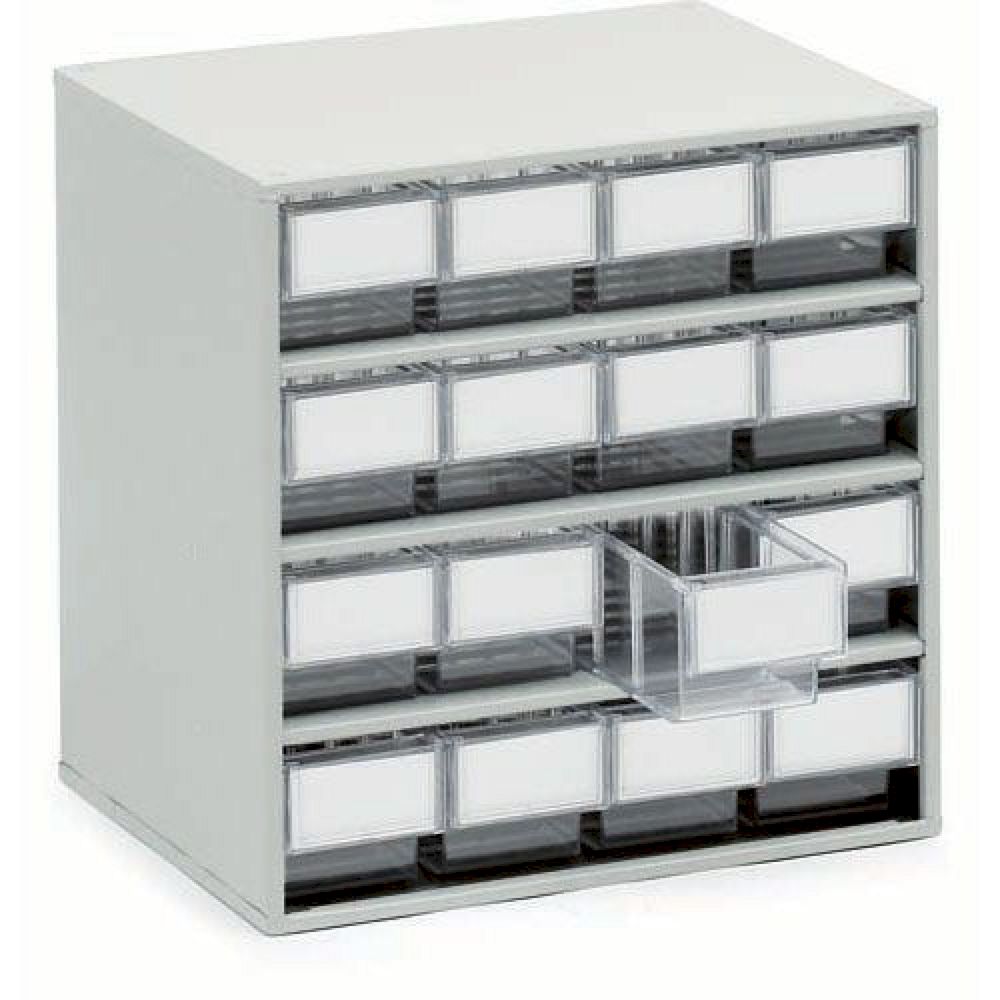

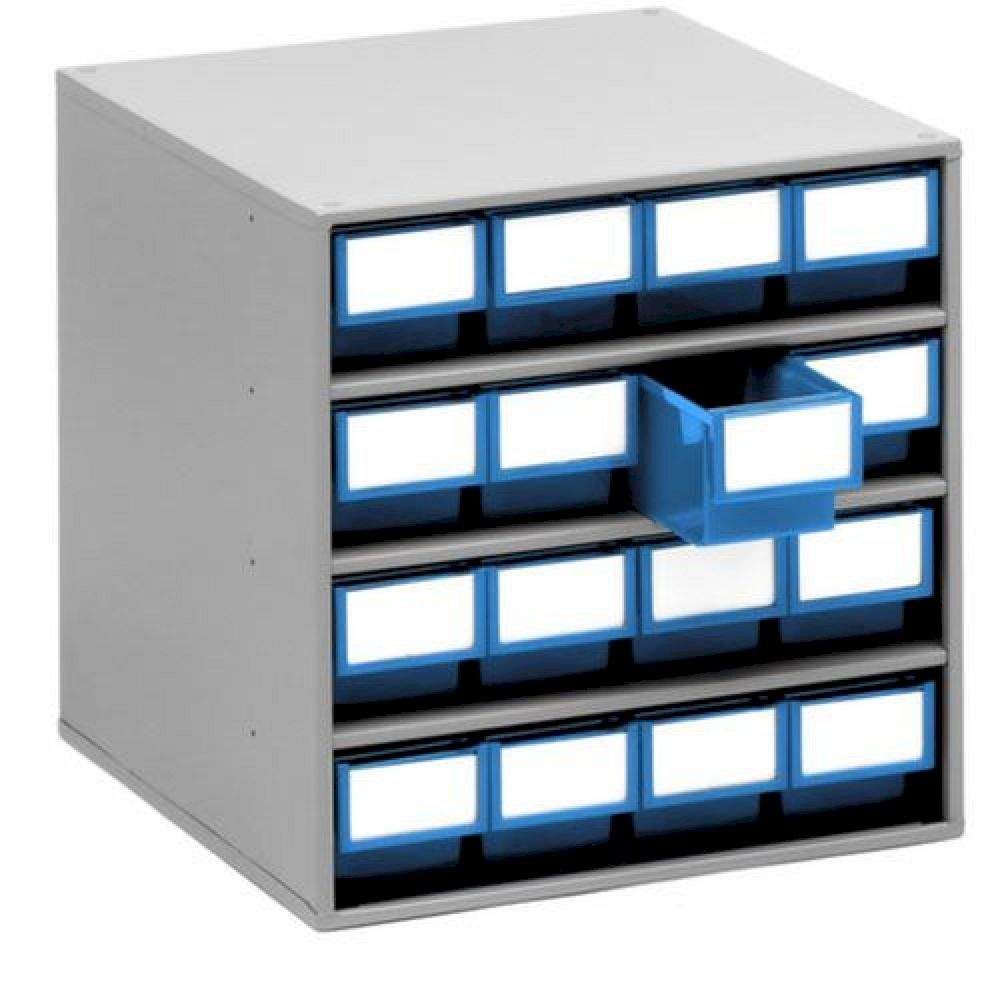

1640	16	4010	n.v.
2440	24	4020	n.v.

Typische Einsatzbereiche

Typische Einsatzbereiche: Kleinteilelager in Werkstätten und Fertigungsbereichen, Schrauben- und Stiftlager in Montagebetrieben, ESD-Kleinteillager an SMT-Arbeitsplätzen (ESD-Varianten), farbcodierte Bestandskontrolle in Kanban-Systemen sowie Drehständer-Aufstellung für beidseitigen Zugriff in engen Lagerbereichen.

FAQ

Häufige Fragen zu Schubladenmagazine

Was sind Schubladenmagazine und in welchen industriellen Bereichen werden sie hauptsächlich eingesetzt?

Schubladenmagazine sind modulare Lagersysteme mit mehreren ausziehbaren Schubladen zur systematischen Organisation von Kleinteilen, Normteilen und Befestigungselementen. Diese Lagerlösungen finden primäre Anwendung in Produktionsbetrieben, Wartungsabteilungen, elektronischen Fertigungen und Maschinenbauunternehmen, wo eine schnelle Verfügbarkeit sortierter Komponenten entscheidend für die Prozesseffizienz ist. In ESD-kritischen Bereichen der Elektronikfertigung werden antistatische Ausführungen wie das Treston 4840 ESD mit 48 Schubladen Typ 4010 zur sicheren Lagerung empfindlicher Bauteile verwendet.

Nach welchen technischen Kriterien wählt man das passende Schubladenmagazin aus?

Die Auswahl erfolgt primär nach Schubladenanzahl, Schubladentiefe und ESD-Anforderungen der zu lagernden Komponenten. Treston bietet Systeme von 8 Schubladen (Typ 0840) bis 48 Schubladen (Typ 4840) mit Schubladentiefen von 100mm (Typ 3010) bis 200mm (Typ 4020) für unterschiedliche Bauteilgrößen. Bei elektronischen Komponenten sind ESD-Ausführungen mit Oberflächenwiderstand nach DIN EN 61340-5-1 zwingend erforderlich, während mechanische Teile in Standard-Ausführungen gelagert werden können. Die Tragfähigkeit pro Schublade beträgt typisch 15-25 kg abhängig vom Magazintyp.

Welche Normen und Zertifizierungen gelten für industrielle Schubladenmagazine?

Schubladenmagazine für industrielle Anwendungen müssen DIN EN 14073-2 für Lagermöbel und DIN EN 16121 für Arbeitsplatzsicherheit erfüllen. ESD-Varianten sind nach DIN EN 61340-5-1 zertifiziert und weisen definierte Ableitwerte zwischen 10^6 und 10^9 Ohm auf. Für den Einsatz in explosionsgefährdeten Bereichen ist zusätzlich ATEX-Konformität nach Richtlinie 2014/34/EU erforderlich. Die mechanische Stabilität wird nach DIN EN 14073-3 geprüft, wobei Schubladenauszüge mindestens 50.000 Zyklen ohne Funktionseinschränkung standhalten müssen.

Welche Unterschiede bestehen zwischen ESD-Ausführungen und Standard-Schubladenmagazinen?

ESD-Schubladenmagazine wie das Treston 2440 ESD besitzen antistatische Kunststoffoberflächen mit kontrollierter Leitfähigkeit, während Standard-Ausführungen isolierende Materialien verwenden. Die ESD-Varianten sind ausschließlich in Schwarz erhältlich und verfügen über definierte Ableitpfade zur Erdung, Standard-Magazine gibt es in Grau, Rot und Blau ohne elektrische Ableitung. Der Oberflächenwiderstand der ESD-Ausführungen liegt zwischen 10^6-10^11 Ohm nach DIN EN 61340-5-1, was den sicheren Umgang mit elektronischen Bauteilen gewährleistet. Mechanisch sind beide Varianten identisch aufgebaut mit gleichen Schubladenabmessungen und Traglasten.

Welche Installationsvoraussetzungen und Systemkompatibilität haben Schubladenmagazine?

Schubladenmagazine werden freistehend auf ebenen Flächen installiert oder mittels optionaler Drehständer wie dem Treston 16-400 für raumsparende Aufstellung verwendet. Die ESD-Erdung erfolgt über integrierte Erdungsanschlüsse mit 4mm-Bananenstecker nach DIN 46267, wobei der Erdungswiderstand unter 10^6 Ohm liegen muss. Für die Integration in bestehende Lagersysteme sind standardisierte Grundabmessungen von 306x150mm bis 306x400mm je nach Magazintyp vorgesehen. Die Modulbauweise ermöglicht die Kombination verschiedener Schubladentiefen innerhalb eines Systems bei einheitlicher Gehäusebreite von 306mm.

Welche Schutzklassen und Betriebsparameter weisen industrielle Schubladenmagazine auf?

Industrielle Schubladenmagazine erreichen Schutzart IP20 nach DIN EN 60529 für den Einsatz in staubfreien Innenräumen bei Temperaturen von +5°C bis +40°C. Die mechanische Belastbarkeit beträgt 15kg pro Schublade bei gleichmäßiger Verteilung, wobei die Gesamttragfähigkeit je nach Magazingröße zwischen 120kg und 720kg variiert. ESD-Ausführungen sind für den Dauerbetrieb bei relativer Luftfeuchtigkeit von 45-75% nach DIN EN 61340-5-1 spezifiziert. Die Schubladenauszüge sind für mindestens 50.000 Betätigungszyklen bei Volllast ausgelegt und erfüllen die Anforderungen der DIN EN 14073-3 für gewerbliche Lagermöbel.

Wie oft müssen Schubladenmagazine gewartet werden und welche Lebensdauer haben sie?

Schubladenmagazine erfordern vierteljährliche Sichtprüfung der Schubladenauszüge auf mechanische Beschädigungen und jährliche Funktionsprüfung aller Führungen nach DIN EN 14073-2. Bei ESD-Ausführungen ist zusätzlich halbjährliche Messung des Oberflächenwiderstands mit Megohmmeter nach DIN EN 61340-5-1 vorgeschrieben, wobei Werte außerhalb 10^6-10^11 Ohm Austausch erfordern. Die konstruktive Lebensdauer beträgt bei normaler Büronutzung 15-20 Jahre, in industrieller Umgebung mit häufiger Benutzung 10-15 Jahre. Verschleißteile wie Schubladenauszüge sind einzeln austauschbar und erreichen typisch 100.000 Betätigungszyklen bei fachgerechter Wartung mit silikonfreiem Schmierstoff.
