Lötbäder

Lötbäder sind temperaturkontrollierte Schmelztiegel für Weichlot, die in der Elektronikfertigung, Leiterplattenmontage und Reparatur von elektronischen Baugruppen eingesetzt werden. Diese Geräte ermöglichen das Verzinnen von Drahtenden, das Löten von SMD-Bauteilen und die Reparatur von Lötverbindungen bei konstanten Temperaturen zwischen 200°C und 450°C. Hauptanwender sind die Automobilelektronik, Telekommunikationsindustrie, Medizintechnik und Luft- und Raumfahrt, wo präzise und reproduzierbare Lötverbindungen nach IPC-Standards erforderlich sind.

Die Topfgröße bestimmt die maximal lötbaren Bauteilabmessungen, wobei Ersa I-Solder-Pots von 20x6mm bis 110x15mm Grundfläche verfügbar sind. Die Tiefe variiert zwischen 10mm für Standard-SMD-Arbeiten und 40mm für dickere Bauteile wie bei der Ausführung 45x28mm. Die Temperaturstabilität sollte ±2°C betragen, während die Aufheizzeit unter 15 Minuten für Arbeitstemperatur liegen muss. Das Lotvolumen zwischen 50ml und 500ml bestimmt die Anzahl der möglichen Lötvorgänge pro Befüllung.

Lötbäder müssen der DIN EN 61010-1 für elektrische Sicherheit von Mess-, Steuer- und Laborgeräten entsprechen und die CE-Kennzeichnung nach Niederspannungsrichtlinie 2014/35/EU tragen. Die Temperaturregelung erfolgt nach DIN IEC 60751 mit Pt100-Sensoren für präzise Messwerte. ESD-Arbeitsplätze erfordern zusätzlich die Einhaltung der DIN EN 61340-5-1 für elektrostatische Entladungen. Für den gewerblichen Einsatz ist die Konformität mit der Maschinenrichtlinie 2006/42/EG und RoHS-Richtlinie 2011/65/EU obligatorisch.

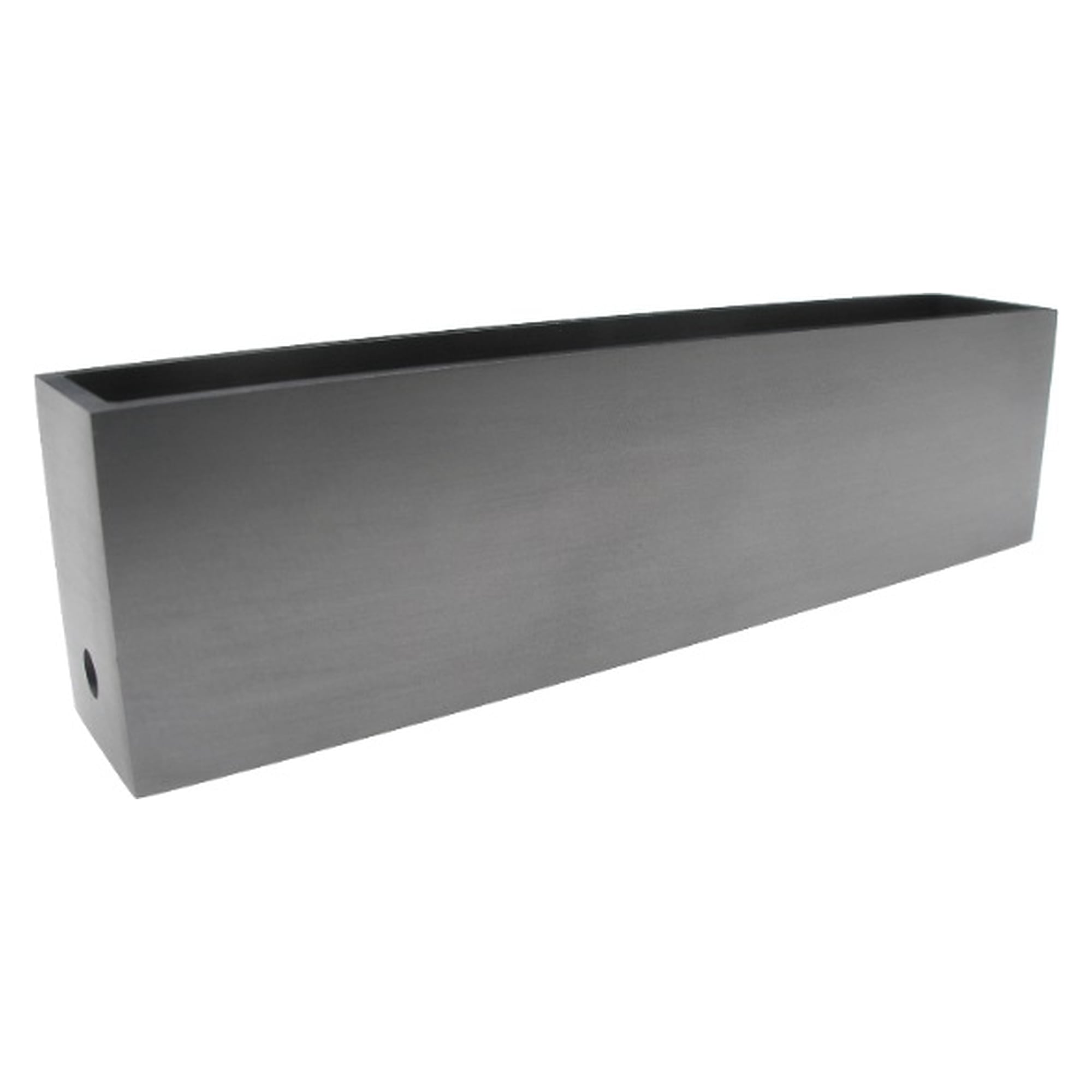

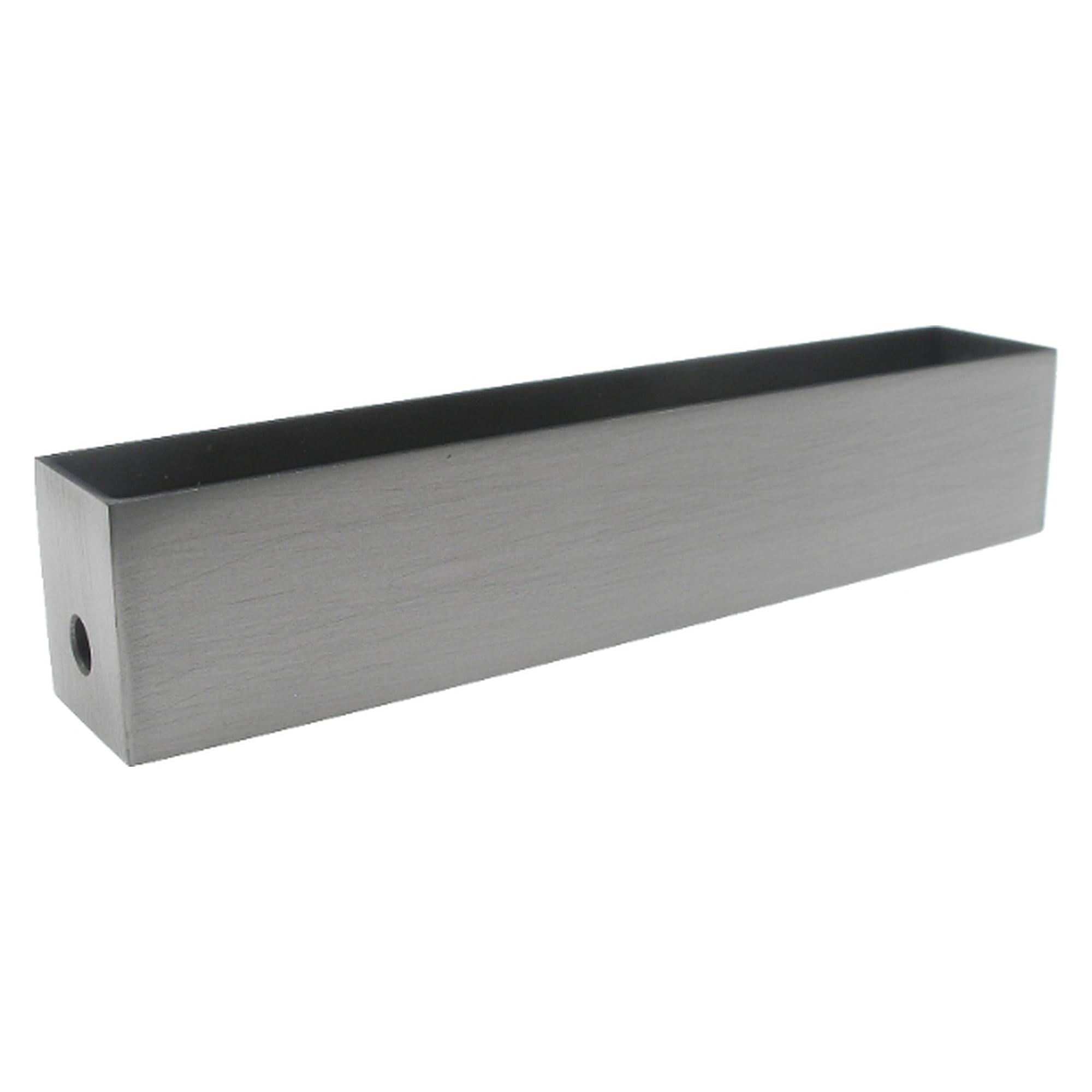

Die Ersa I-Solder-Pot Serie unterscheidet sich primär in Grundfläche und Tiefe für verschiedene Bauteilgrößen. Schmale Varianten wie 20x6mm und 22x10mm eignen sich für feine SMD-Drähte und kleine Anschlussbeine, während die 100x15mm und 110x15mm Ausführungen für größere Baugruppen konzipiert sind. Die 40mm tiefen Modelle wie 45x28mm ermöglichen das Eintauchen dicker Steckverbinder oder mehrpoliger Bauteile. Alle Varianten sind für das Ersa i-Tool System optimiert und bieten identische Temperaturstabilität bei unterschiedlichen Lotmengen zwischen 30ml und 400ml.

Lötbäder benötigen eine stabile 230V AC Versorgung mit separater Absicherung über 16A Sicherungsautomaten und Fehlerstromschutzschalter 30mA nach VDE 0100. Der Anschluss erfolgt über Schuko-Stecker oder feste Verdrahtung mit Potentialausgleich nach DIN VDE 0100-540. Ersa I-Solder-Pots sind ausschließlich mit i-Tool Regelstationen kompatibel und erfordern eine Umgebungstemperatur zwischen 10°C und 40°C. Die Aufstellung muss auf schwingungsfreien Flächen mit mindestens 150mm Abstand zu brennbaren Materialien erfolgen und eine Absaugvorrichtung für Lötrauch ist nach TRGS 528 vorgeschrieben.

Professionelle Lötbäder der Schutzklasse IP20 arbeiten in Umgebungstemperaturen von 10°C bis 40°C bei maximal 80% relativer Luftfeuchtigkeit nach DIN EN 60068-2. Die Betriebstemperatur erreicht 450°C mit einer Genauigkeit von ±3°C und Aufheizzeiten unter 12 Minuten für 300ml Lotvolumen. Ersa I-Solder-Pot Systeme verfügen über Temperaturbegrenzung bei 480°C und automatische Abschaltung nach 30 Minuten Inaktivität. Die elektrische Isolationsfestigkeit beträgt 2500V AC zwischen Netz und Gehäuse nach DIN EN 61010-1, während der Leerlaufstrom unter 0,5mA liegt.

Lötbäder erfordern tägliche Reinigung der Lotoberfläche von Oxidrückständen und wöchentlichen Austausch des Lots nach 40 Betriebsstunden oder bei Verfärbung. Die Kalibrierung der Temperaturregelung muss halbjährlich mit geeichten Pt100-Referenzfühlern nach DIN EN ISO/IEC 17025 erfolgen. Jährliche Elektroprüfungen nach DIN VDE 0701-0702 durch Elektrofachkräfte sind vorgeschrieben, einschließlich Isolationswiderstand und Schutzleiterwiderstand. Ersa Thermofühler wie der Longlife 0F008 haben eine Lebensdauer von 2000 Betriebsstunden und müssen bei Abweichungen über ±5°C ersetzt werden.
