Spiralmischer

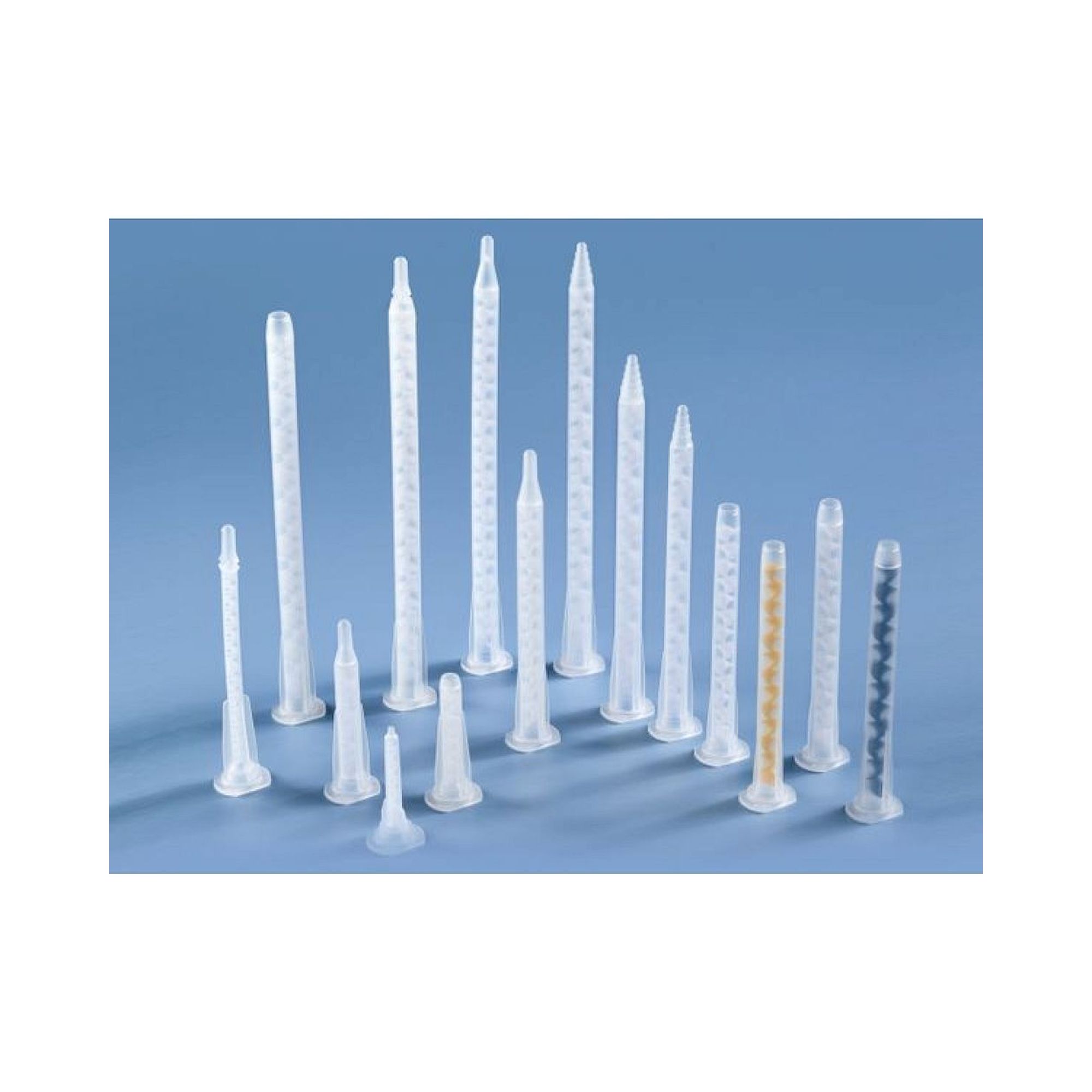

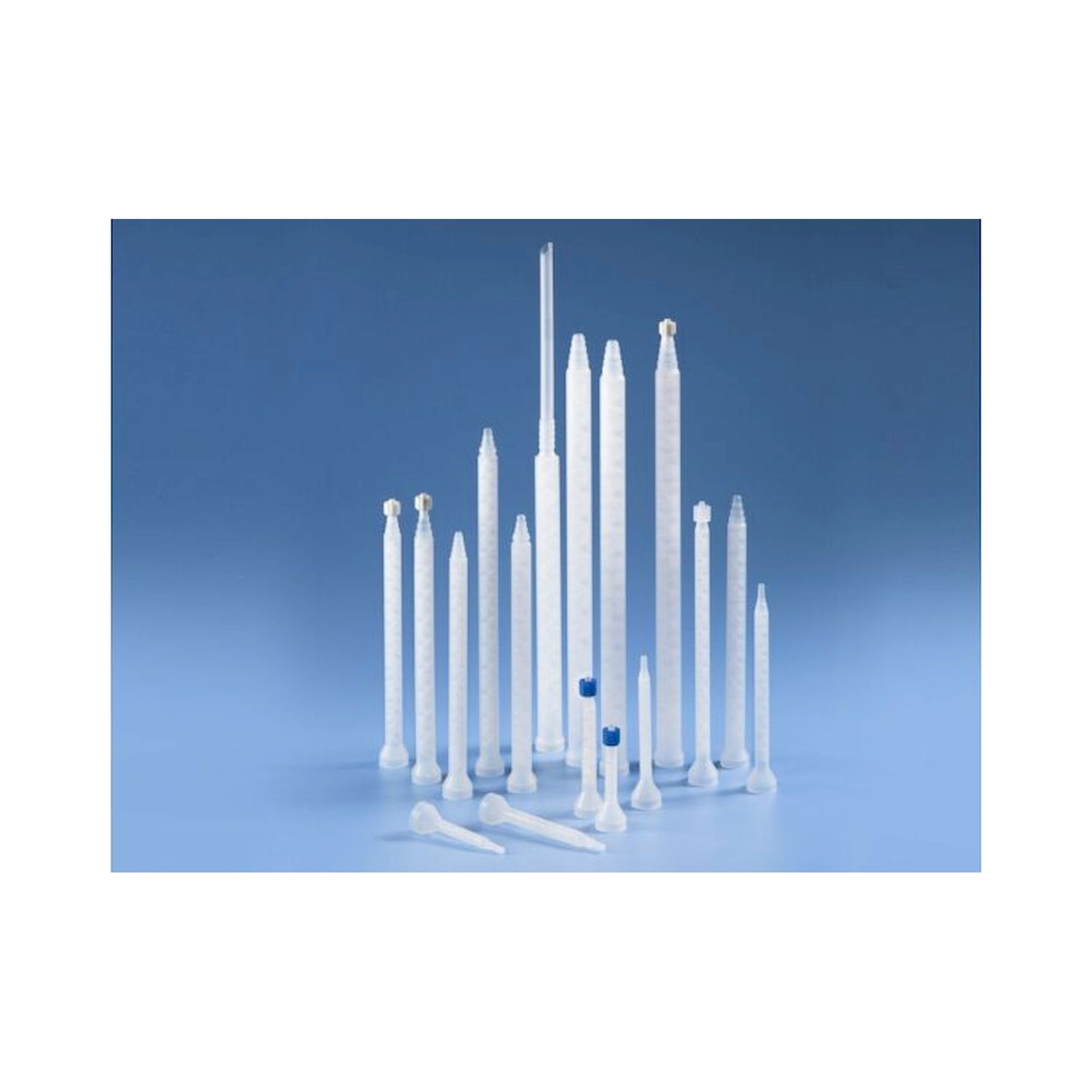

Spiralmischer sind statische Mischvorrichtungen mit spiralförmigen Mischilementen, die zur homogenen Durchmischung von Zwei-Komponenten-Klebstoffen, Dichtmassen und anderen Dosiermedien in pneumatischen und hydraulischen Dosiersystemen eingesetzt werden. Diese präzisionsgefertigten Mischgeräte finden hauptsächlich Anwendung in der Automobilindustrie, Elektronikfertigung, Medizintechnik und im Maschinenbau, wo exakte Mischverhältnisse und gleichmäßige Materialverteilung entscheidend für die Produktqualität sind. Typische Nordson EFD Spiralmischer wie die Serie 7700 mit 12 bis 48 Mischelementen gewährleisten durch ihre definierte Anzahl von Mischstufen reproduzierbare Mischergebnisse bei verschiedenen Viskositätsbereichen.

Die Auswahl des Spiralmischers erfolgt primär nach dem Innendurchmesser der Kartusche oder des Dosiersystems, wobei Nordson EFD Modelle in Durchmessern von 3,18 mm bis 9,4 mm verfügbar sind. Die Anzahl der Mischelemente bestimmt die Mischgüte und reicht von 12 Elementen bei kleineren Durchmessern wie dem Modell 7701411 bis zu 48 Elementen bei größeren Systemen wie dem 7700826. Entscheidend sind zudem die Viskosität der zu mischenden Medien, das gewünschte Mischverhältnis und der erforderliche Durchsatz, wobei längere Mischer mit mehr Elementen eine intensivere Durchmischung bei höherviskosen Materialien ermöglichen.

Spiralmischer für industrielle Dosieranwendungen müssen den Anforderungen der DIN EN ISO 9001 für Qualitätsmanagementsysteme entsprechen und die Materialverträglichkeit nach DIN 53505 für Elastomere nachweisen. Bei Anwendungen in explosionsgefährdeten Bereichen sind zusätzlich ATEX-Richtlinien 2014/34/EU zu beachten, während der Kontakt mit Lebensmitteln die FDA-Konformität nach 21 CFR 177.2600 erfordert. Die mechanische Festigkeit und Druckbeständigkeit wird nach DIN EN 12115 geprüft, wobei die verwendeten Kunststoffe den Brandschutzanforderungen gemäß UL 94 V-0 genügen müssen.

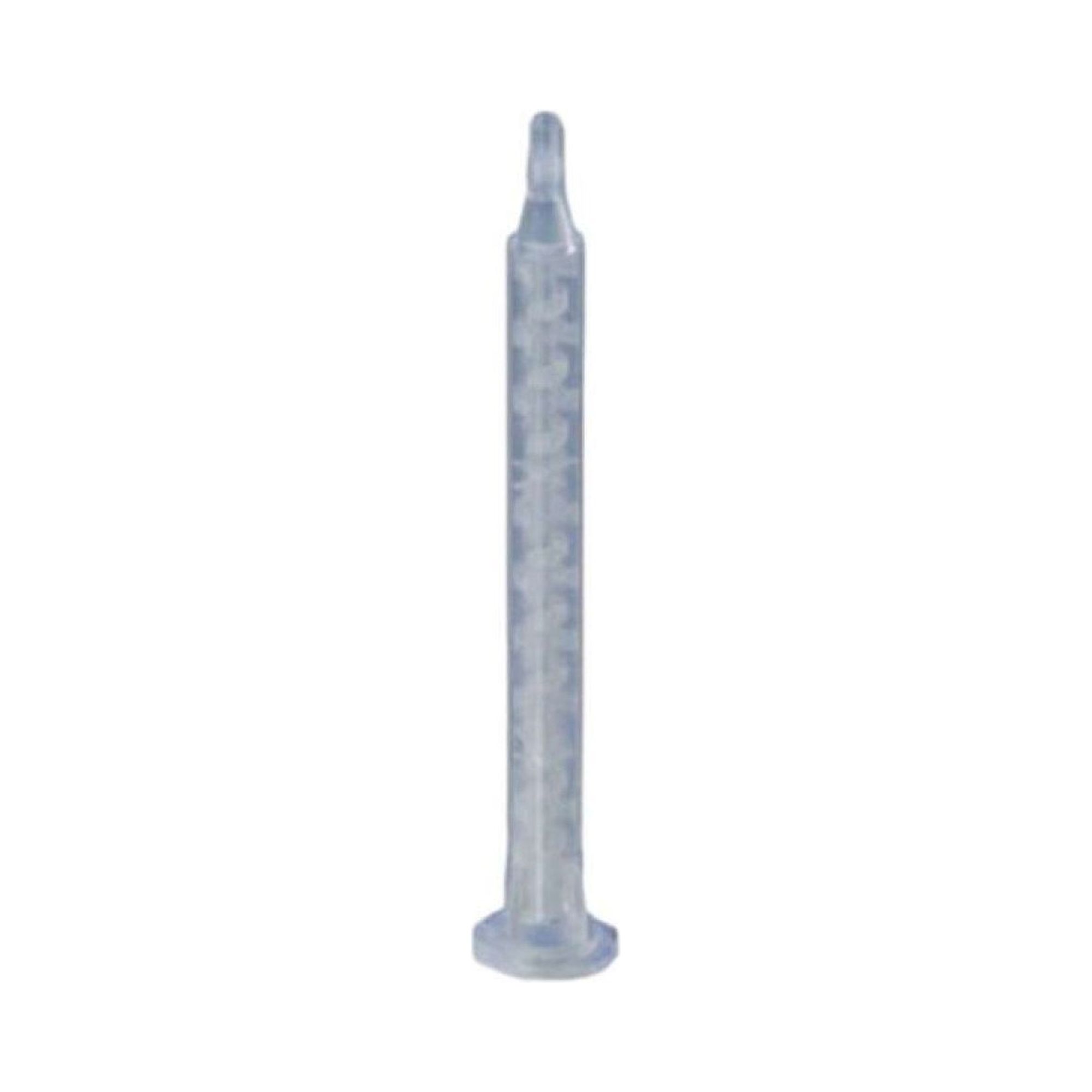

Die Nordson EFD Spiralmischer unterscheiden sich hauptsächlich in Durchmesser und Elementanzahl, wobei kleinere Modelle wie der 7701411 mit 12 Elementen und 3,18 mm Durchmesser für niedrigviskose Materialien und präzise Kleinmengen-Dosierungen optimiert sind. Mittlere Varianten wie der 7701510 mit 20 Elementen und 6,35 mm Durchmesser eignen sich für Standard-Klebstoffanwendungen, während größere Modelle wie der 7700826 mit 48 Elementen und 7,62 mm Durchmesser für hochviskose Materialien und größere Volumina konzipiert sind. Spezialausführungen wie der MX Turbo BY 7701836 bieten erweiterte Mischleistung durch optimierte Spiralgeometrie für besonders anspruchsvolle Zwei-Komponenten-Systeme.

Spiralmischer werden direkt auf die Auslassöffnung von Kartuschen oder Dosierventilen aufgeschraubt und erfordern eine exakte Abstimmung zwischen Mischer-Innendurchmesser und dem Austrittsdurchmesser des Dosiersystems. Die Verbindung erfolgt standardmäßig über Luer-Lock-Anschlüsse nach DIN EN 20594-1 oder proprietäre Bajonett-Verschlüsse, wobei eine dichtende Montage ohne Überdrehen essentiell ist. Das pneumatische oder hydraulische Dosiersystem muss ausreichend Förderdruck bereitstellen, um den durch die Mischelemente entstehenden Druckverlust von typisch 0,2 bis 0,8 bar zu überwinden, abhängig von Materialviskosität und Mischerlänge.

Industrielle Spiralmischer aus Polypropylen oder PTFE sind für Betriebstemperaturen von -10°C bis +80°C ausgelegt und widerstehen Arbeitsdrücken bis 10 bar ohne strukturelle Verformung. Die chemische Beständigkeit umfasst die meisten Lösemittel, Säuren und Basen nach DIN 53476, wobei aggressive Medien wie konzentrierte Natronlauge oder aromatische Kohlenwasserstoffe eine Materialprüfung erfordern. Aufgrund ihrer Konstruktion als Einwegprodukte besitzen Spiralmischer keine IP-Schutzklassifizierung, müssen aber bei Verwendung in staubexplosionsgefährdeten Bereichen gemäß ATEX-Zone 22 antistatische Eigenschaften aufweisen.

Spiralmischer sind als Einwegkomponenten konzipiert und werden nach jeder Dosieranwendung oder spätestens nach 8 Stunden Betriebszeit ausgetauscht, um Materialverhärtung und Verstopfungen zu vermeiden. Bei kontinuierlichem Betrieb mit schnell aushärtenden Zwei-Komponenten-Systemen ist ein Wechsel bereits nach 2-4 Stunden erforderlich, während bei langsam reagierenden Materialien Standzeiten bis zu 24 Stunden möglich sind. Eine präventive Inspektion der Mischqualität erfolgt durch Sichtkontrolle der austretenden Materialmischung auf homogene Farbverteilung und gleichmäßige Konsistenz, wobei Schlieren oder Farbabweichungen einen sofortigen Mischerwechsel erfordern.
