Stereomikroskope
Optische Inspektion
Stereomikroskope liefern ein dreidimensionales, aufrechtes Bild und werden für Arbeiten unter der Optik eingesetzt, bei denen neben der Beobachtung auch Manipulation des Objekts erforderlich ist. Das Sortiment umfasst Gerätekörper von Zeiss (Stemi 305, Stemi 508), Vision (Lynx EVO mit Ergo-Stativ und Drehoptik, Mantis Elite und Mantis Compact), 4H Jena (DSZ-44, DSZT-44, SPZ-50) sowie Eschenbach. Für EPA-Zonen stehen ESD-zertifizierte Ausführungen bereit, darunter das Zeiss ESD-Stereomikroskopkörper Stemi 305 MAT-Set und das Zeiss 495009 STEMI 508 doc.
| Modell | Vergrößerung | Ausführung | ESD | Typischer Einsatz |
|---|---|---|---|---|
| Zeiss Stemi 305 EDU-Set | 6,3x-45x | Binokularer Körper, Säulenständer | MAT-Set verfügbar | Ausbildung, Labor |

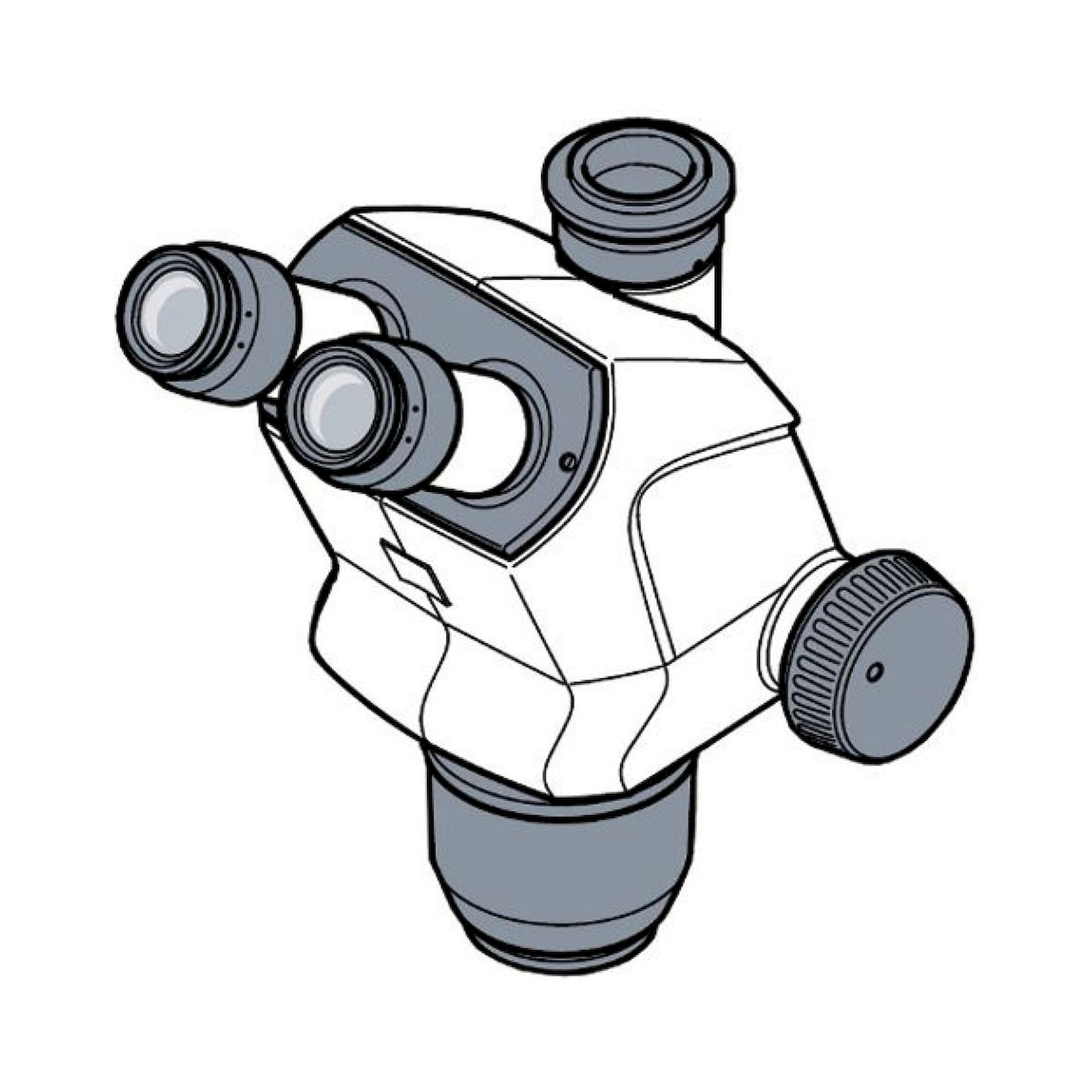

| Zeiss Stemi 508 / 508 trino | 7,5x-50x | Binokularer / trinokularer Körper | 508 doc ESD | Industrie, Qualitätssicherung |
| Vision Lynx EVO 501-504 | konfigurierbar | LED-Ringlicht, 4 Stativvarianten | - | SMT-Inspektion, Rework |
| Vision Mantis Elite (MHD-001/UNI/TS) | 2x-20x | Kopf mit Kamera, Software uEye | - | Dokumentation, Dauerbetrieb |

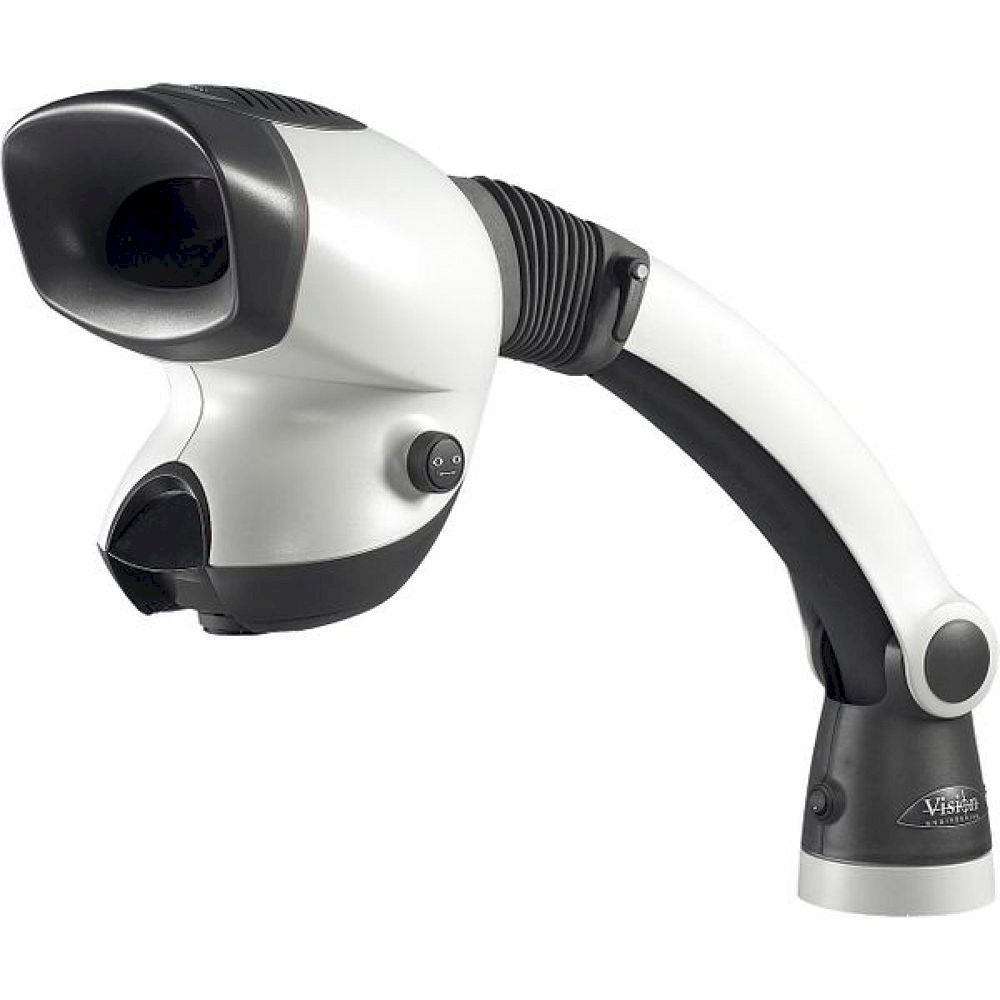

| Vision Mantis Compact (MC-UNI/FLEX/TS) | konfigurierbar | Tischständer, Flexi, Universal | - | Kompakte Inspektionsplätze |
| 4H Jena DSZ-44 / DSZT-44 | konfigurierbar | Köpfe für 4H Jena Stativsystem | ESD-Belag option | Präzisionsinspektion |
Typische Einsatzbereiche: SMT-Lötstellen- und Bondkontrolle, Rework und Reparatur von Leiterplattenbestückungen, Wareneingangs- und Fertigungsprüfung in der Elektronikfertigung, Feinmechanik und Uhrmacherei, Wartung und Reparatur feinmechanischer Geräte sowie mikrochirurgische Vorbereitung in Forschungslaboren.
