Dosiertechnik

Kartuschen & Zubehör

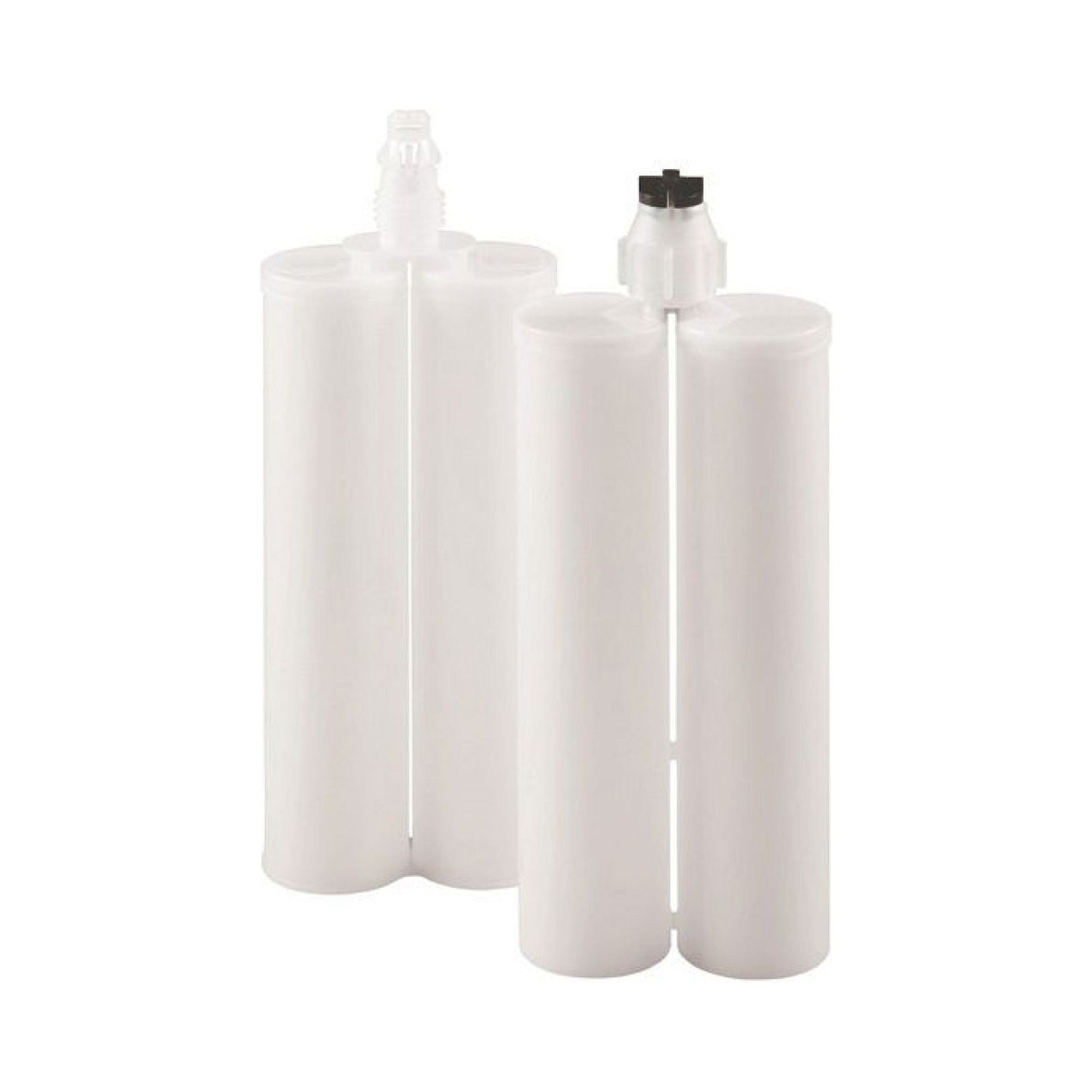

Dosier-Kartuschen von Nordson EFD und Oki sind die standardisierten Behälter für das Bajonettsystem und nehmen Klebstoffe, Pasten, Öle und andere Dosiermedien auf. Das Sortiment umfasst Einzelkartuschen in Größen von 3 bis 55 cm3 aus Kunststoff (klar und schwarz) sowie einen Kartuschenbehälter mit 177 cm3 Inhalt. Kartuschen der Oki-Baureihe sind in den Größen 3, 5, 10, 30 und 55 cm3 jeweils in mehreren Ausführungen mit und ohne Stopfen erhältlich. Kartuschensysteme von Nordson EFD (7729201, 7729210, 7729213) ergänzen das Sortiment für spezielle Anwendungen.

Für den pneumatischen Dispenser Reeco RE-1900 führen wir die passenden Dosierspritzen und Spritzenadapter. Die Spritzen mit 10 und 30 cm3 sind transparent und werden mit Kolben geliefert, der Kolben trennt Medium und Druckluft und sorgt für einen definierten Abriss. Die Adapter verbinden die Spritze dicht mit dem Luftschlauch und lassen sich beim Materialwechsel ohne Werkzeug abziehen.

50 Artikel
3 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Kartuschen & Zubehör richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Kartuschen 3-55 cm3 - Nordson EFD und Oki, Kunststoff klar und schwarz, für alle gängigen Dosiergeräte

✓ Kartuschenbehälter 177 cm3 (EFD 7012433) - für größere Materialmengen, passend zum EFD-Bajonettsystem

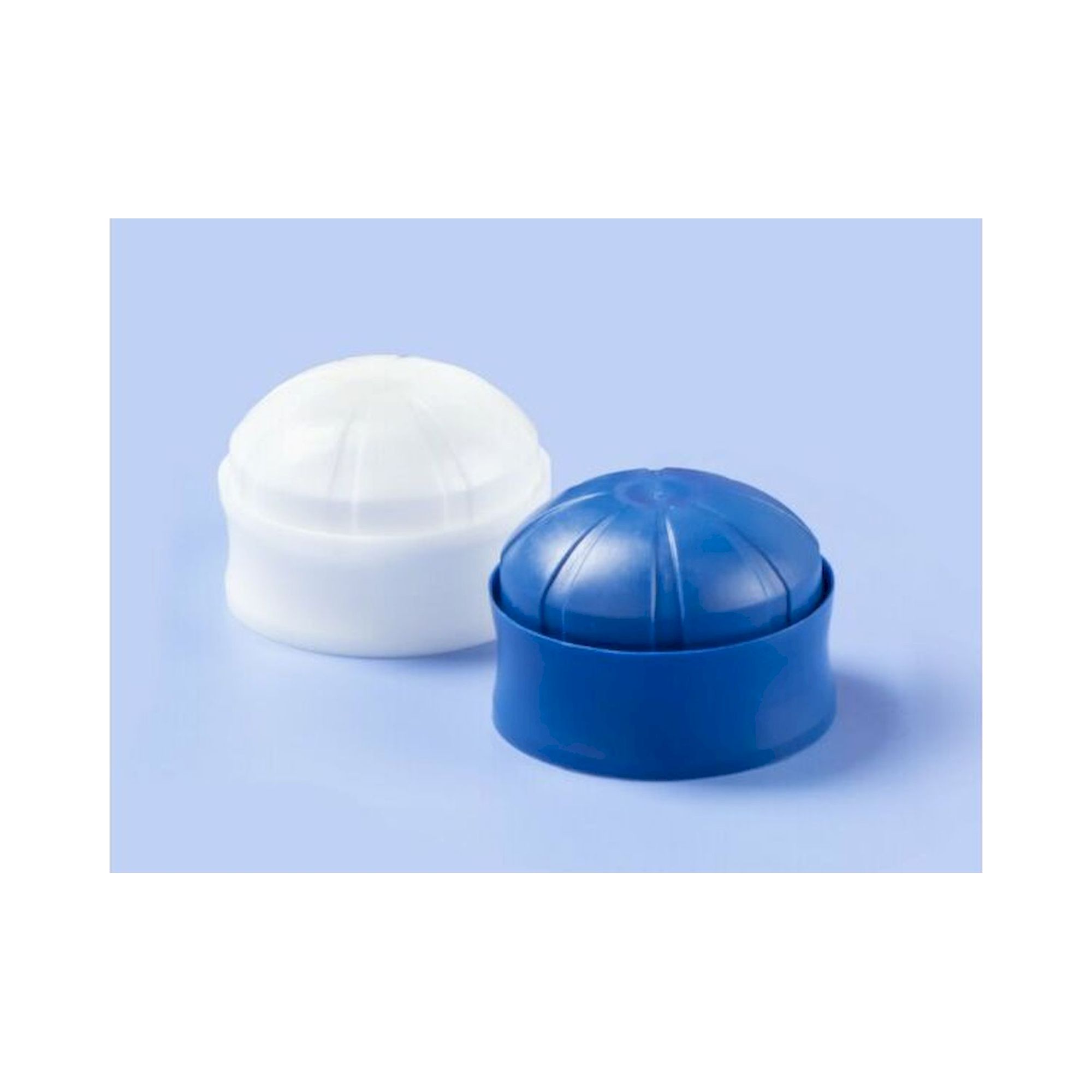

⚡ Kartuschen mit und ohne Stopfen - vorkonfektionierte Einheiten vereinfachen das Befüllen und Wechseln

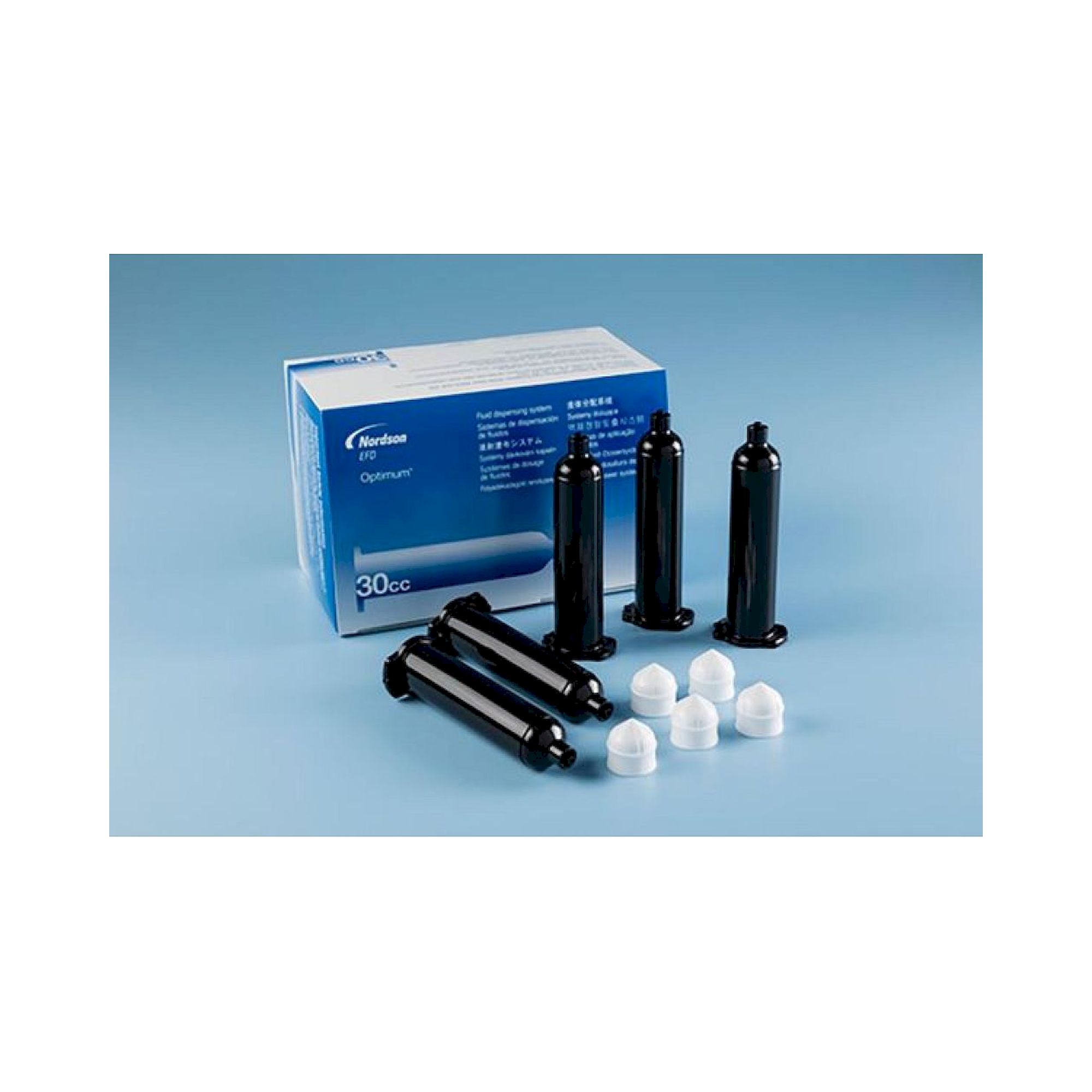

🛡 Schwarze Kartuschen (EFD 7012162) - lichtundurchlässig, für UV-empfindliche Materialien (UV-Kleber, Fotolacke)

📦 Dosierkartusche 3/30 cm3 klar (EFD 7366044 / EFD 7366054) - transparente Kartusche für visuelle Füllstandskontrolle

Übersicht Kartuschen nach Größe

Größe	Marke	Ausführung
3 cm3	Nordson EFD / Oki	Klar, mehrere Varianten, mit und ohne Stopfen

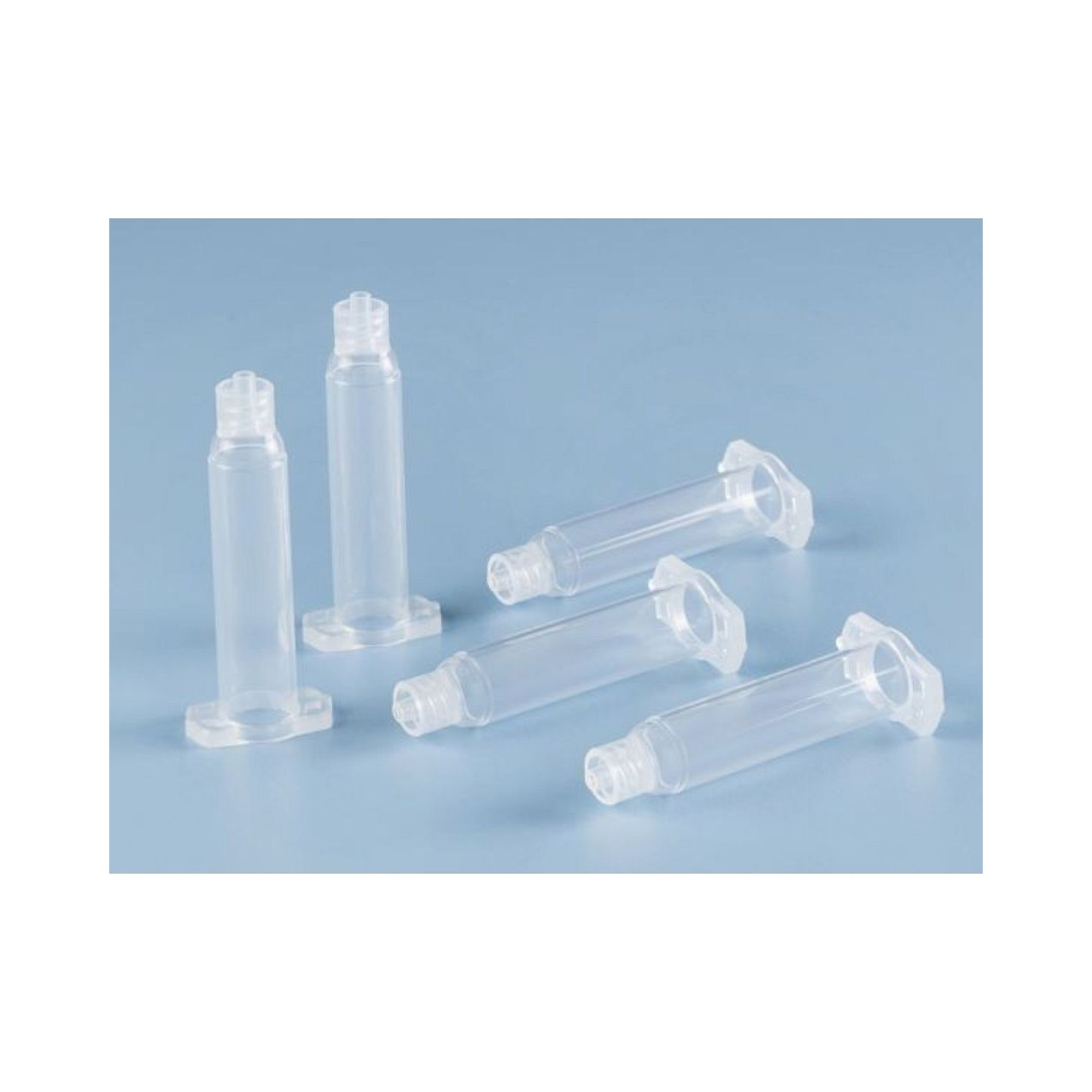

5 cm3	Nordson EFD / Oki	Klar, mit und ohne Stopfen
10 cm3	Nordson EFD / Oki	Klar, mit und ohne Stopfen

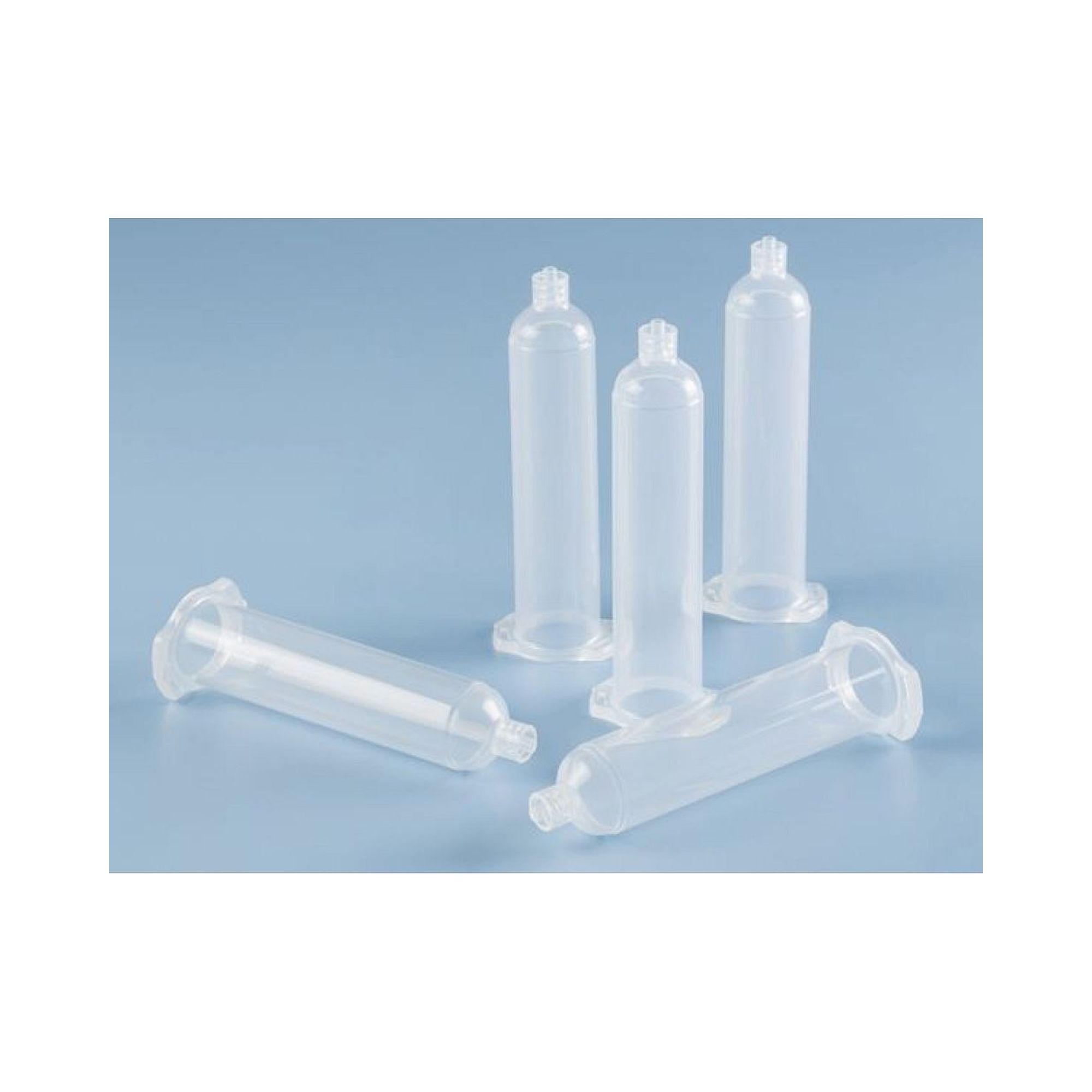

30 cm3	Nordson EFD / Oki	Klar, mit Stopfen

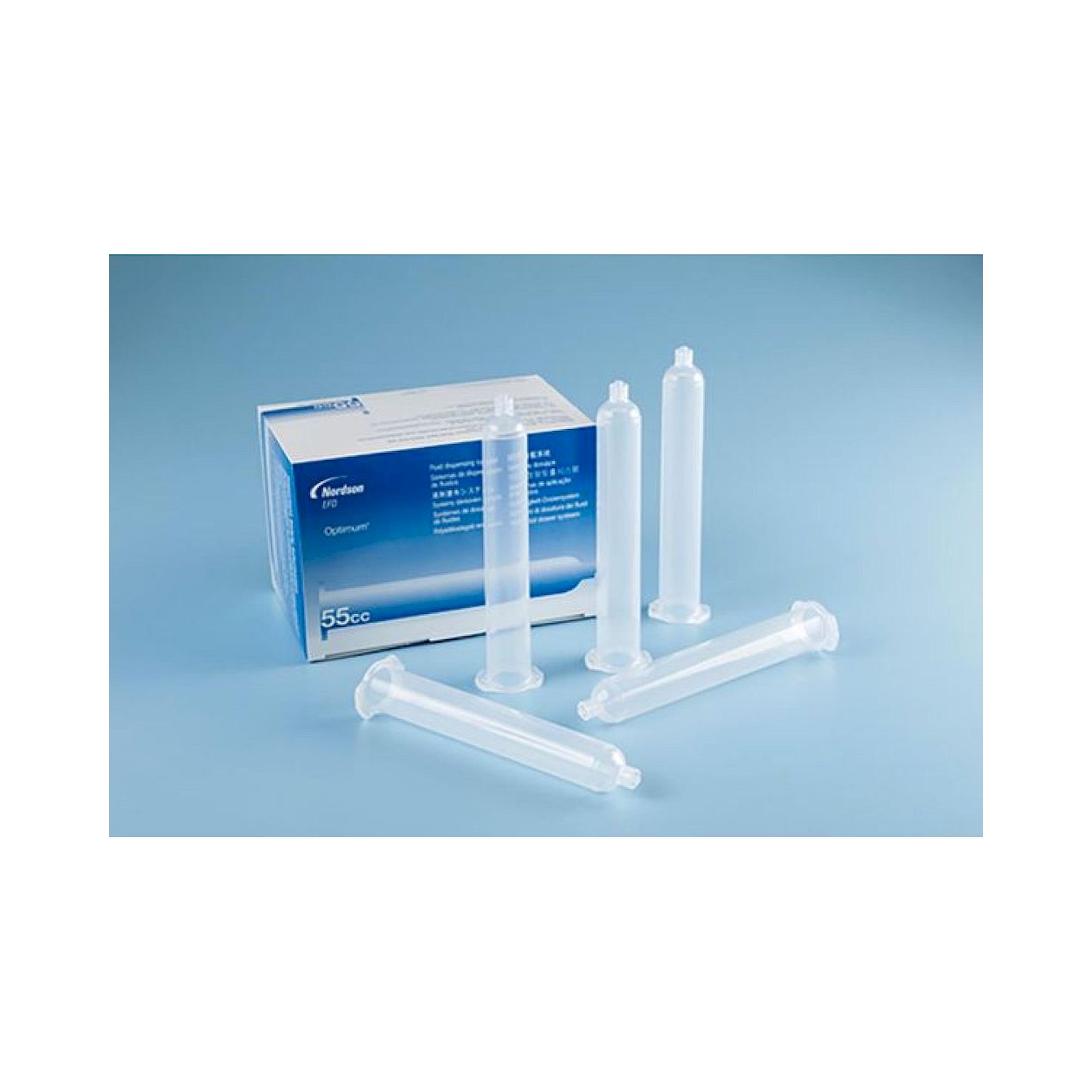

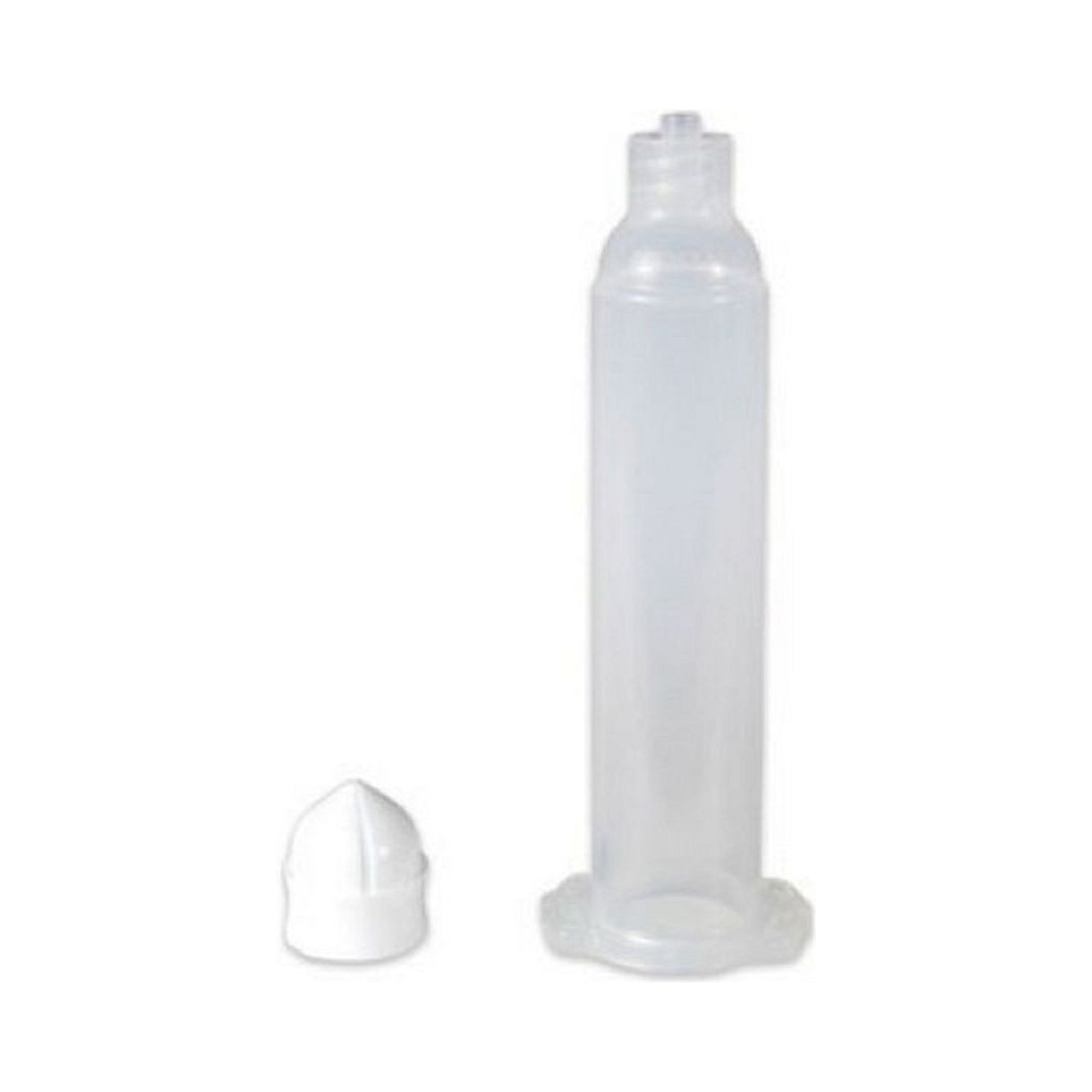

55 cm3	Nordson EFD (7012162) / Oki	Schwarz (EFD) / klar (Oki)
177 cm3	Nordson EFD (7012433)	Kartuschenbehälter

Reeco Spritzen und Adapter

Artikel	Funktion	Volumen	Ausführung
RE-HM-10CC	Dosierspritze mit Kolben	10 cm3	transparent
RE-HM-30CC	Dosierspritze mit Kolben	30 cm3	transparent
RE-HM-A-10CC	Spritzenadapter mit Luftschlauchanschluss	für 10 cm3	mit Verriegelung
RE-HM-A-30CC	Spritzenadapter mit Luftschlauchanschluss	für 30 cm3	mit Verriegelung

Typische Einsatzbereiche

Typische Einsatzbereiche: Befüllung und Lagerung von Klebstoffen, Lotpasten, Flussmitteln, Schmierstoffen und Vergussmassen in der Elektronik- und Automobilfertigung, transparente Kartuschen für Prozesse mit visuellem Füllstandsmonitoring, schwarze Kartuschen für lichtempfindliche Einkomponenten-UV-Materialien sowie Kartuschenbehälter für größere Materialmengen in der Serienproduktion.

FAQ

Häufige Fragen zu Kartuschen & Zubehör

Was sind Kartuschen für Dosiersysteme und in welchen Industriezweigen werden sie eingesetzt?

Kartuschen für Dosiersysteme sind präzisionsgefertigte Behälter aus transparentem oder bernsteinfarbenem Material für die kontrollierte Abgabe von Fluiden in pneumatischen und hydraulischen Anwendungen. Die Nordson EFD Kartuschen in Größen von 30 cm³ bis 960 ml (32 fl oz) finden hauptsächlich Anwendung in der Automobilindustrie für Dichtungsarbeiten, in der Elektronikfertigung für Lotpastenanwendungen und in der Medizintechnik für präzise Kleberauftragung. Typische Einsatzgebiete umfassen Klebstoffauftrag, Dosierung von Schmierstoffen und die Applikation temperaturkritischer Medien in automatisierten Fertigungslinien.

Welche technischen Auswahlkriterien sind bei Dosierkartuschen zu beachten?

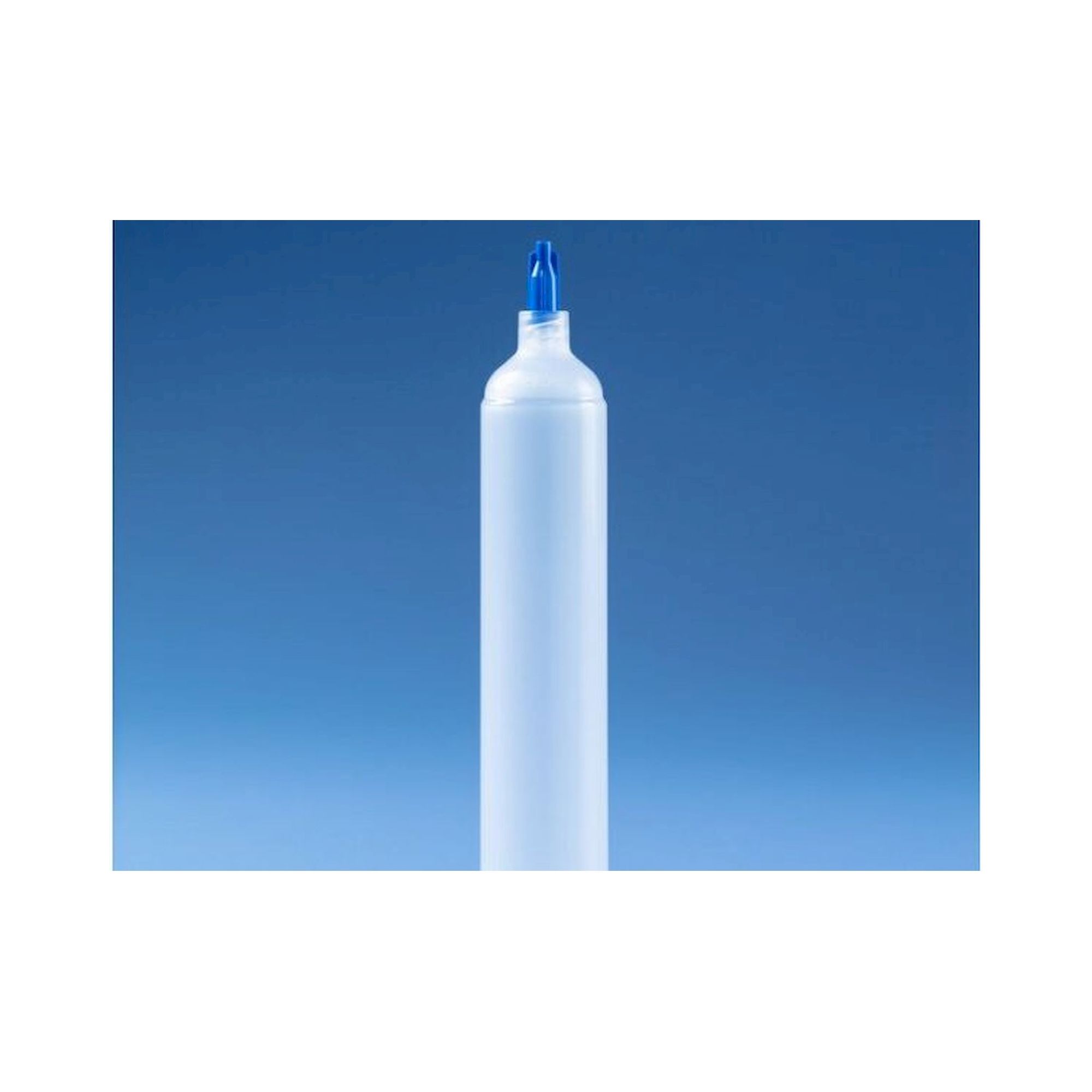

Die Auswahl von Dosierkartuschen richtet sich primär nach dem Füllvolumen, wobei Standardgrößen von 30 cm³ bis 960 ml verfügbar sind, sowie nach der Materialkompatibilität des Behältermaterials mit dem zu dosierenden Medium. Kritische Parameter sind die Viskosität des Mediums, die Arbeitstemperatur und der erforderliche Systemdruck, wobei HiTemp-Kartuschen wie die Nordson EFD 7360475 für erhöhte Temperaturen bis 150°C ausgelegt sind. Die Wahl zwischen transparenten und bernsteinfarbenen Kartuschen hängt von der UV-Empfindlichkeit des Mediums ab, während EPDM-O-Ring-Dichtungen für chemische Beständigkeit sorgen.

Welche DIN- und ISO-Normen gelten für industrielle Dosierkartuschen?

Industrielle Dosierkartuschen unterliegen der DIN EN ISO 9001 für Qualitätsmanagementsysteme und müssen die Anforderungen der DIN 53505 für Materialprüfungen erfüllen. Bei pharmazeutischen und lebensmitteltechnischen Anwendungen gelten zusätzlich die FDA-Bestimmungen 21 CFR 177.1520 für Polypropylen-Materialien. Kartuschen für ESD-kritische Bereiche müssen die DIN EN 61340-5-1 für elektrostatische Entladung erfüllen, während die ISO 10993 bei medizintechnischen Anwendungen die Biokompatibilität der verwendeten Materialien regelt.

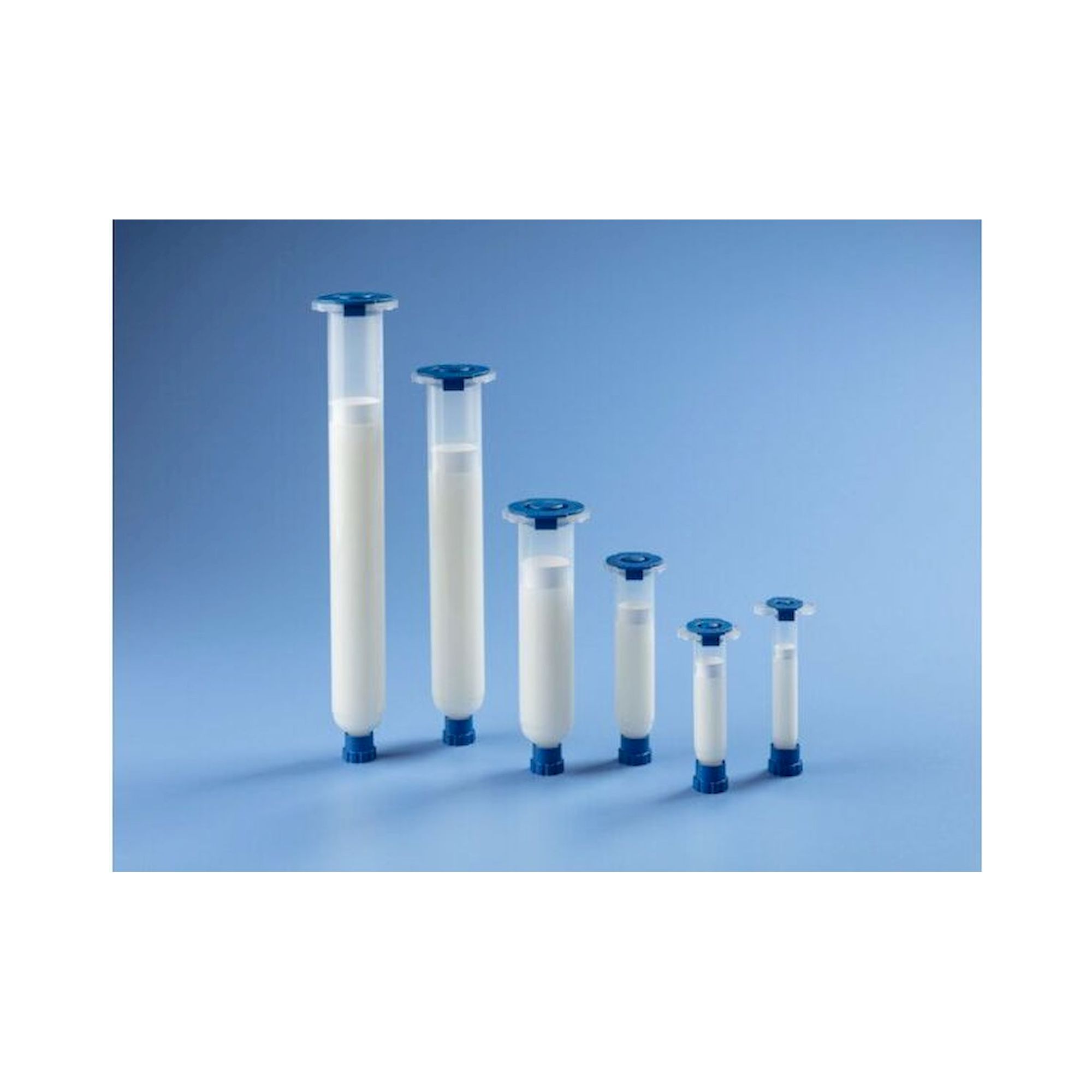

Was unterscheidet Optimum-Kartuschen von Standard-Spritzzylindern bei Nordson EFD?

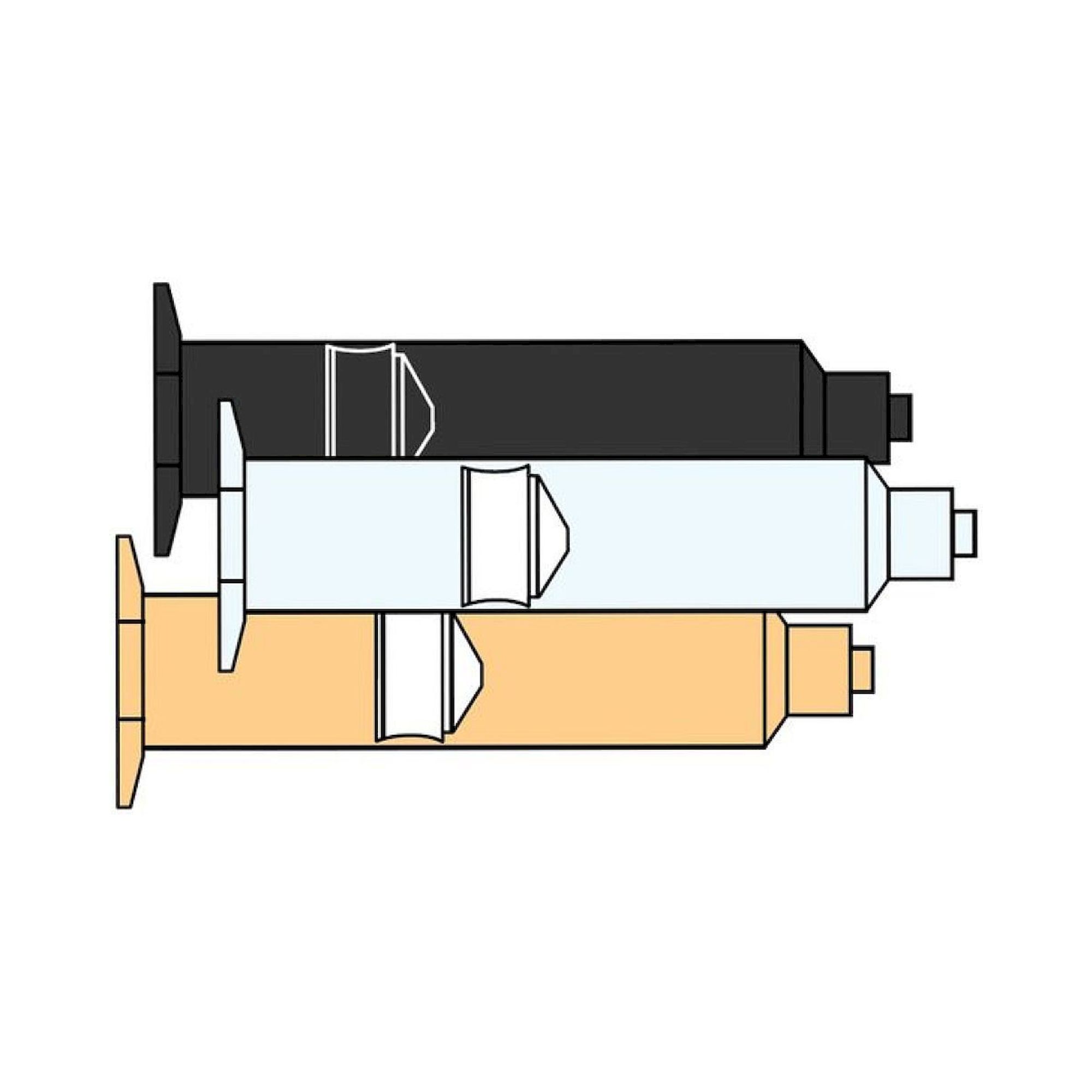

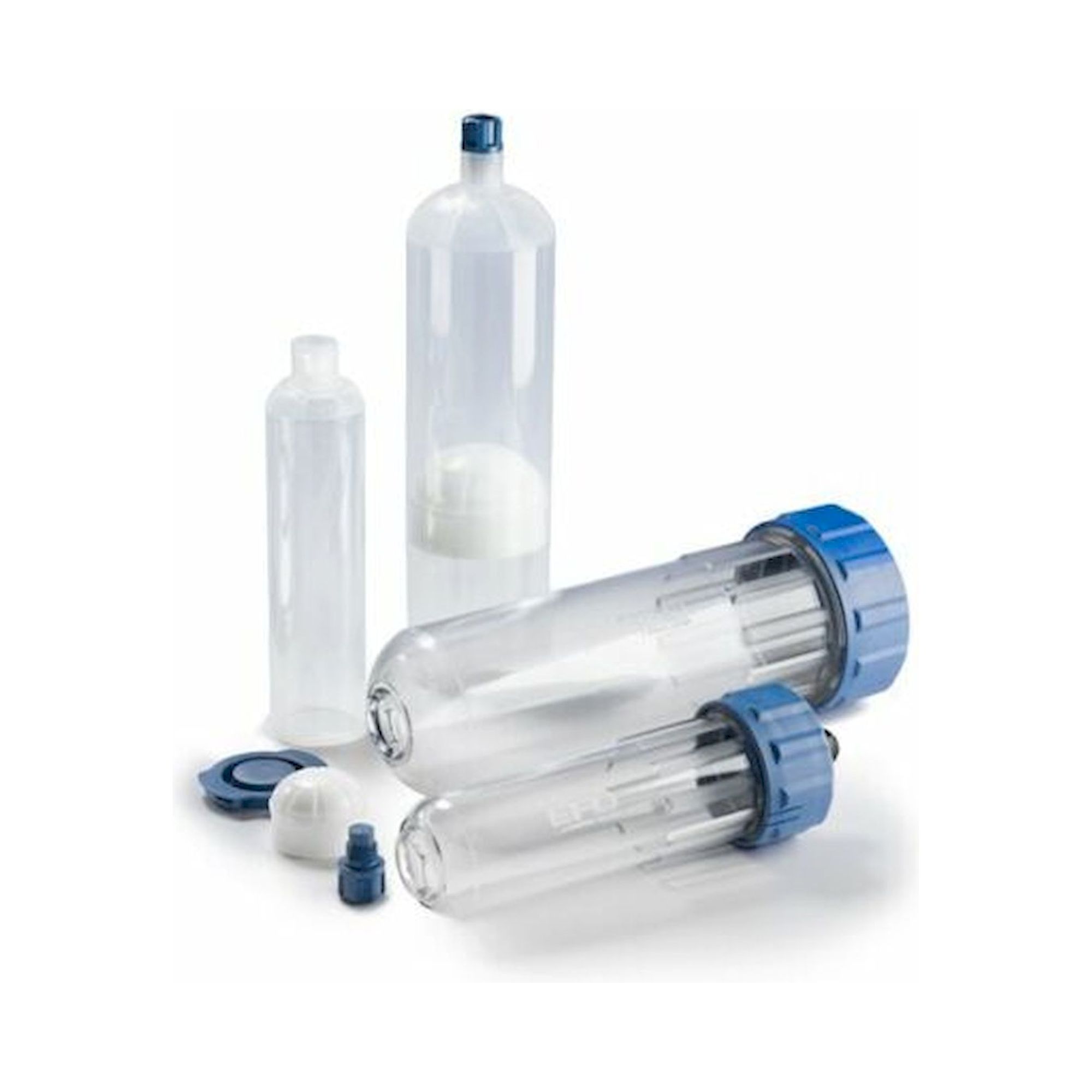

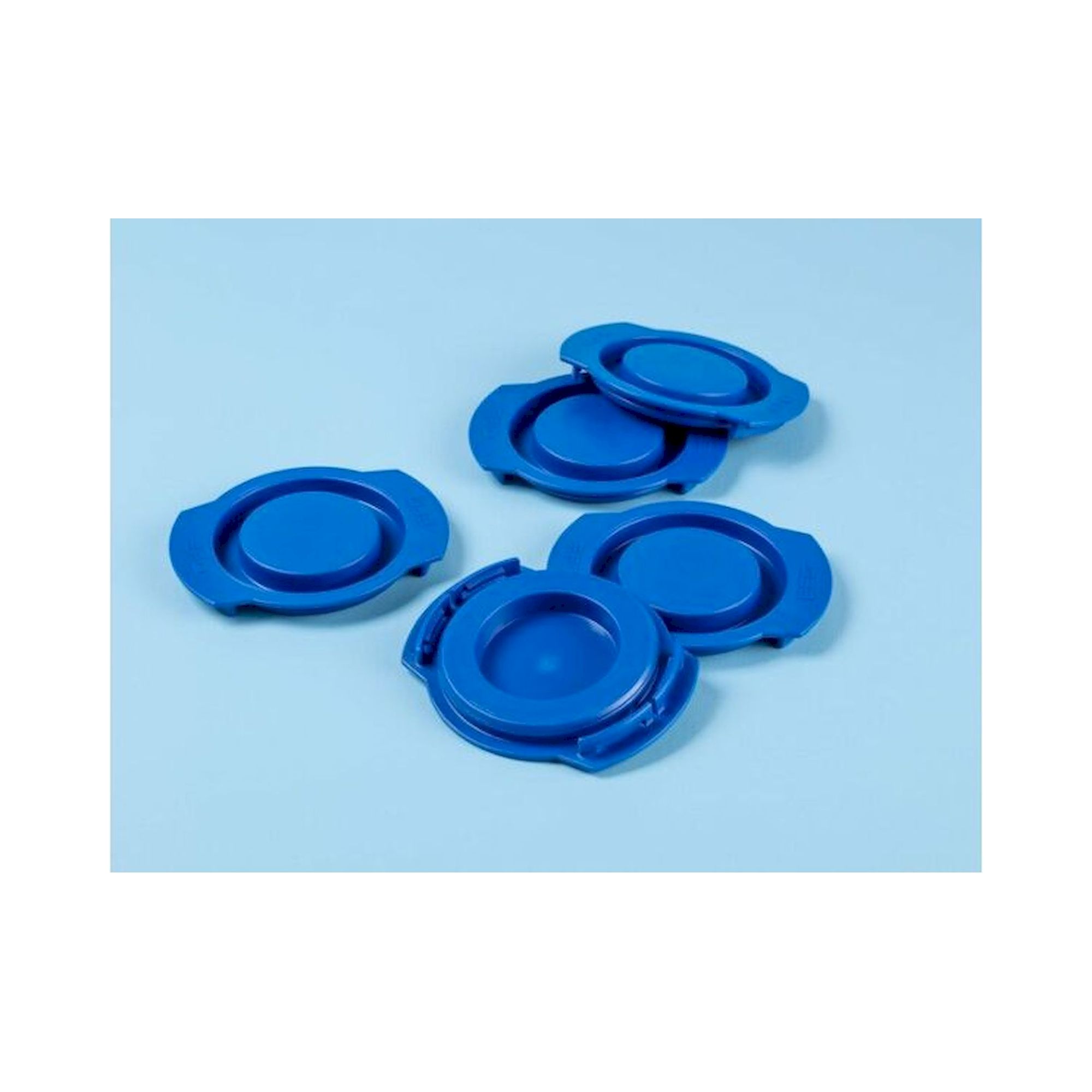

Optimum-Kartuschen von Nordson EFD verfügen über ein verbessertes Dichtungssystem mit speziellen Verschlusskappen und sind in größeren Volumen von 360 ml bis 960 ml verfügbar, während Standard-Spritzenzylinder primär in kleineren Größen von 30 bis 180 cm³ angeboten werden. Die Optimum-Serie zeichnet sich durch eine optimierte Innengeometrie aus, die Luftblasenbildung minimiert und eine gleichmäßigere Druckverteilung ermöglicht. Standard-Spritzenzylinder eignen sich für präzise Kleinmengenapplikationen und bieten sowohl transparente als auch bernsteinfarbene Ausführungen für UV-empfindliche Medien.

Welche Anschlüsse und Systemkompatibilität bieten pneumatische Dosierkartuschen?

Pneumatische Dosierkartuschen verwenden standardisierte Luer-Lock-Anschlüsse nach DIN 13090 mit einem Gewindedurchmesser von 6,5 mm für die sichere Verbindung mit Dosiernadeln und -düsen. Die Kartuschen sind kompatibel mit Druckluftanlagen bis 8 bar Betriebsdruck und benötigen gefilterte, ölfreie Druckluft nach ISO 8573-1 Klasse 2:4:3. Anschlussstücke aus Edelstahl 1.4305 oder Polypropylen gewährleisten chemische Beständigkeit, während die Integration in automatisierte Dosiersysteme über Pneumatikzylinder mit M5-Gewinde erfolgt.

Welche Betriebstemperaturen und Druckbereiche sind bei Dosierkartuschen zulässig?

Standard-Dosierkartuschen aus Polypropylen sind für Betriebstemperaturen von -10°C bis +80°C ausgelegt, während HiTemp-Kartuschen wie die Nordson EFD 7360475 bis 150°C eingesetzt werden können. Der maximale Betriebsdruck beträgt 8 bar für pneumatische Anwendungen und bis 16 bar bei hydraulischen Systemen mit entsprechenden Sicherheitsfaktoren. Die Schutzart IP54 nach DIN EN 60529 gewährleistet Schutz gegen Staub und Spritzwasser, wobei die chemische Beständigkeit gegen Lösungsmittel und aggressive Medien durch die Materialauswahl von EPDM-Dichtungen und PP-Behältern sichergestellt wird.

Wie oft müssen Dosierkartuschen gewartet und ausgetauscht werden?

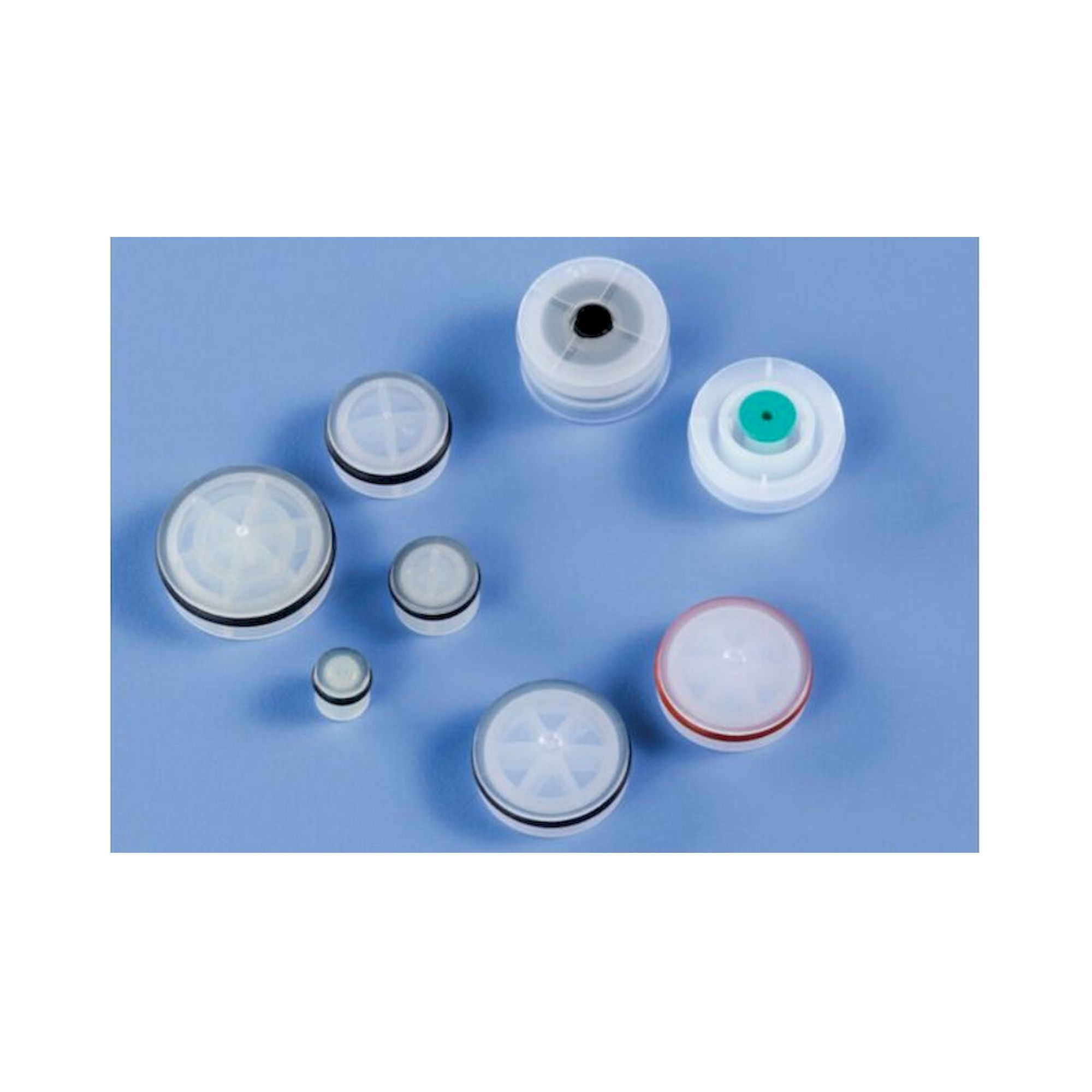

Dosierkartuschen sind als Einwegprodukte konzipiert und müssen nach vollständiger Entleerung oder spätestens nach 6 Monaten Standzeit ausgetauscht werden, um Materialveränderungen und Kontaminationen zu vermeiden. Die EPDM-O-Ring-Dichtungen sollten bei jeder neuen Kartusche erneuert werden, da sie durch wiederholte Druckzyklen ihre Dichtwirkung verlieren können. Eine wöchentliche Sichtprüfung auf Risse, Verfärbungen oder Medienrückstände ist erforderlich, während bei kritischen Anwendungen eine monatliche Druckprüfung mit 1,5-fachem Betriebsdruck nach DIN EN ISO 1402 durchzuführen ist.
