Was sind JBC Entlötspitzen und wofür werden sie in der industriellen Elektronikfertigung eingesetzt?

JBC Entlötspitzen sind hochpräzise Werkzeugspitzen für das thermische Entfernen von Lötstellen in der professionellen Elektronikfertigung. Diese speziell geformten Hohlspitzen ermöglichen das kontrollierte Absaugen von geschmolzenem Lötzinn bei Temperaturen von 200-450°C. Haupteinsatzgebiete umfassen die SMD-Bestückung, Reparatur von Leiterplatten in der Automobilelektronik, Medizintechnik und Telekommunikation sowie die Überarbeitung defekter elektronischer Baugruppen in Entwicklungslaboren.

Welche technischen Kriterien sind bei der Auswahl von JBC Entlötspitzen entscheidend?

Die Spitzengeometrie bestimmt maßgeblich die Anwendbarkeit für verschiedene Bauteiltypen. QFP-Entlötspitzen wie die C245224 mit 12x12 mm eignen sich für Quad-Flat-Package-ICs, während Tunnel-Entlötspitzen der Serie C245 mit Abmessungen von 5,4x6 mm bis 15,2x29 mm für verschiedene Bauteilgrößen konzipiert sind. Die Kompatibilität mit JBC-Lötkolben der C245- und C420-Serie sowie die thermische Masse der Spitze für gleichmäßige Temperaturverteilung sind weitere entscheidende Auswahlkriterien.

Welche Normen und Zertifizierungen gelten für JBC Entlötspitzen in der professionellen Anwendung?

JBC Entlötspitzen erfüllen die Anforderungen der DIN EN 61340-5-1 für ESD-gerechtes Arbeiten und entsprechen der RoHS-Richtlinie 2011/65/EU für bleifreie Lötprozesse. Die thermischen Eigenschaften sind nach IEC 60068-2-2 geprüft, wobei Betriebstemperaturen bis 450°C bei einer Genauigkeit von ±5°C erreicht werden. Zusätzlich erfüllen die Spitzen die CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU für den Einsatz in elektromagnetisch sensiblen Umgebungen der Elektronikfertigung.

Worin unterscheiden sich QFP-, Tunnel- und klingenförmige JBC Entlötspitzen?

QFP-Entlötspitzen wie die C245315 mit 15x15 mm besitzen eine quadratische Hohlgeometrie für das gleichzeitige Entlöten aller Anschlüsse von Quad-Flat-Package-ICs. Tunnel-Entlötspitzen der C245-Serie mit rechteckigen Öffnungen von 5,4x6 mm bis 9,6x18 mm ermöglichen das präzise Entlöten linearer Bauteilanschlüsse. Klingenförmige Spitzen wie die C420285 mit 22x1,8 mm dienen dem punktuellen Entlöten einzelner Lötstellen und bieten durch ihre schmale Bauform höchste Präzision bei dicht bestückten Leiterplatten.

Welche Installationsanforderungen und Systemkompatibilität gelten für JBC Entlötspitzen?

JBC Entlötspitzen der C245-Serie sind ausschließlich mit JBC-Lötkolben des C245-Systems kompatibel, während C420-Spitzen für das C420-System konzipiert sind. Die Installation erfolgt durch einfaches Aufstecken auf den Kolben ohne Werkzeug bei Raumtemperatur. Das Lötsystem muss mit einer Vakuumpumpe mit mindestens 50 mbar Unterdruck und einem Luftvolumenstrom von 2-8 l/min ausgestattet sein. Die elektrische Anschlussleistung beträgt typisch 90-130 Watt für optimale Temperaturregelung.

Welche Sicherheitsklasse und Betriebsparameter haben JBC Entlötspitzen?

JBC Entlötspitzen besitzen die Schutzklasse IP20 gegen Berührung und sind für Betriebstemperaturen von 200-450°C bei einer Regelgenauigkeit von ±5°C ausgelegt. Die Anheizzeit beträgt maximal 20 Sekunden bis zur Arbeitstemperatur von 350°C. Der zulässige Umgebungstemperaturbereich liegt bei 15-35°C bei einer relativen Luftfeuchte von maximal 80% ohne Kondensation. Die thermische Isolation gewährleistet eine Oberflächentemperatur des Kolbengriffs unter 50°C bei maximaler Spitzentemperatur.

Wie häufig müssen JBC Entlötspitzen gewartet werden und welche Lebensdauer ist zu erwarten?

Die Lebensdauer von JBC Entlötspitzen beträgt bei normaler Verwendung 200-500 Betriebsstunden, abhängig von Arbeitstemperatur und Häufigkeit des Gebrauchs. Eine tägliche Reinigung der Spitzenöffnung mit einem trockenen Pinsel verhindert Lötzinnablagerungen und verlängert die Nutzungsdauer. Nach jeweils 40 Betriebsstunden sollte eine Sichtkontrolle auf Verschleiß der Spitzengeometrie erfolgen. Der Austausch ist erforderlich, wenn die Hohlgeometrie durch Oxidation um mehr als 0,2 mm verändert ist oder die Temperaturregelung träger als 30 Sekunden reagiert.

Entlötspitzen JBC

JBC Löttechnik

JBC Entlötspitzen sind präzisionsgefertigte Verbrauchsteile für professionelle Entlötstationen und Entlötpistolen der Baureihen C120, C245, C360, C420 und C560. Dank der patentierten JBC-Heiztechnologie erreichen die Spitzen Aufheizzeiten unter 2 Sekunden und arbeiten mit Regeltemperaturen von 50 bis 450 °C - der Wärmewiderstand liegt dabei deutlich unter dem konventioneller Systeme, was oxidationsarmes Entlöten bei reduzierten Temperaturen ermöglicht. Die Spitzen sind kompatibel mit dem Sleep- und Hibernate-Modus der JBC-Stationen und verlängern so die Standzeit um bis zu 5-mal gegenüber Standardspitzen.

Als autorisierter JBC-Distributor führt esd.equipment 78 Artikel aus dem JBC-Entlötspitzen-Sortiment - von feinen Nadeldüsen für SMD-Bauteile bis zu großvolumigen Entlötdüsen für Durchsteckmontage (THT). Alle Produkte entsprechen den Anforderungen der IEC 61340-5-1 für ESD-sicheres Löten sowie IPC-7711/7721 für Rework- und Reparaturprozesse.

Kategorien

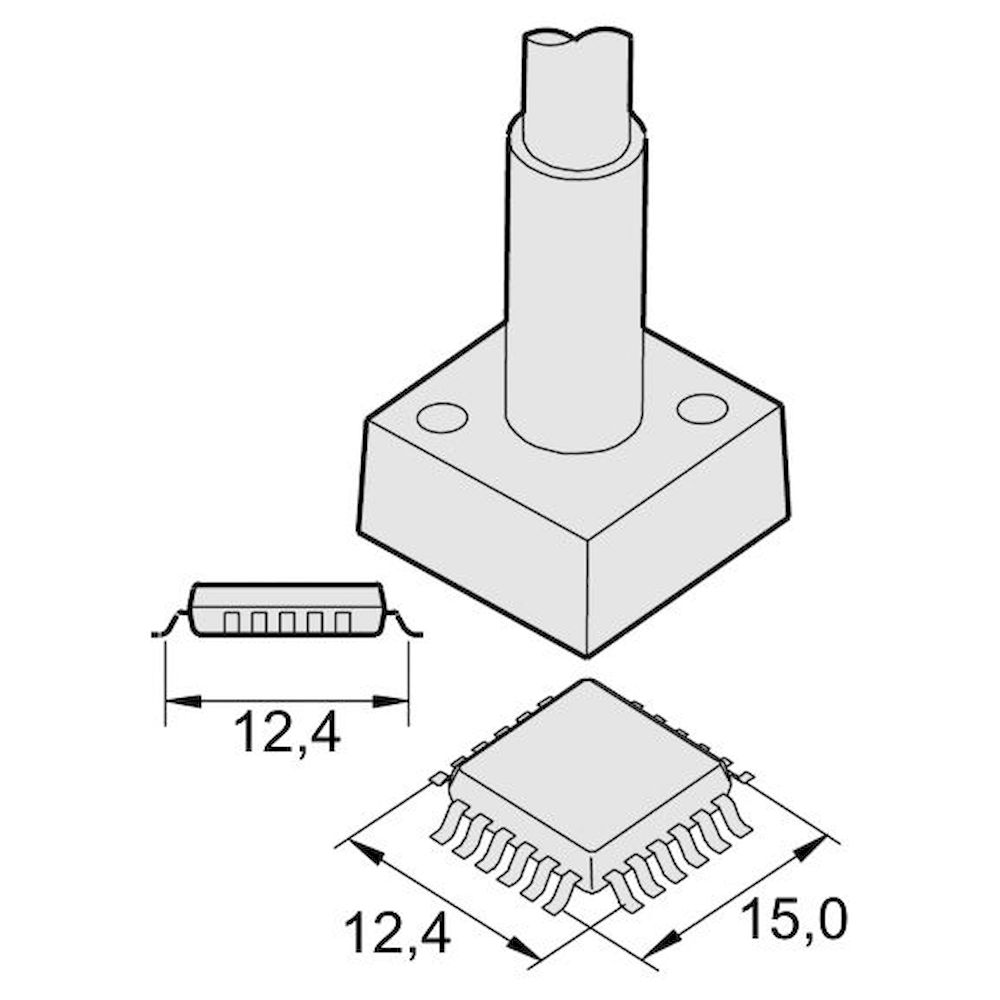

JBC SMD-Entlötspitzen C245 für T245Baureihe C245, kompatibel mit T245-Handstück, SMD-Geometrien, 50-450 °C

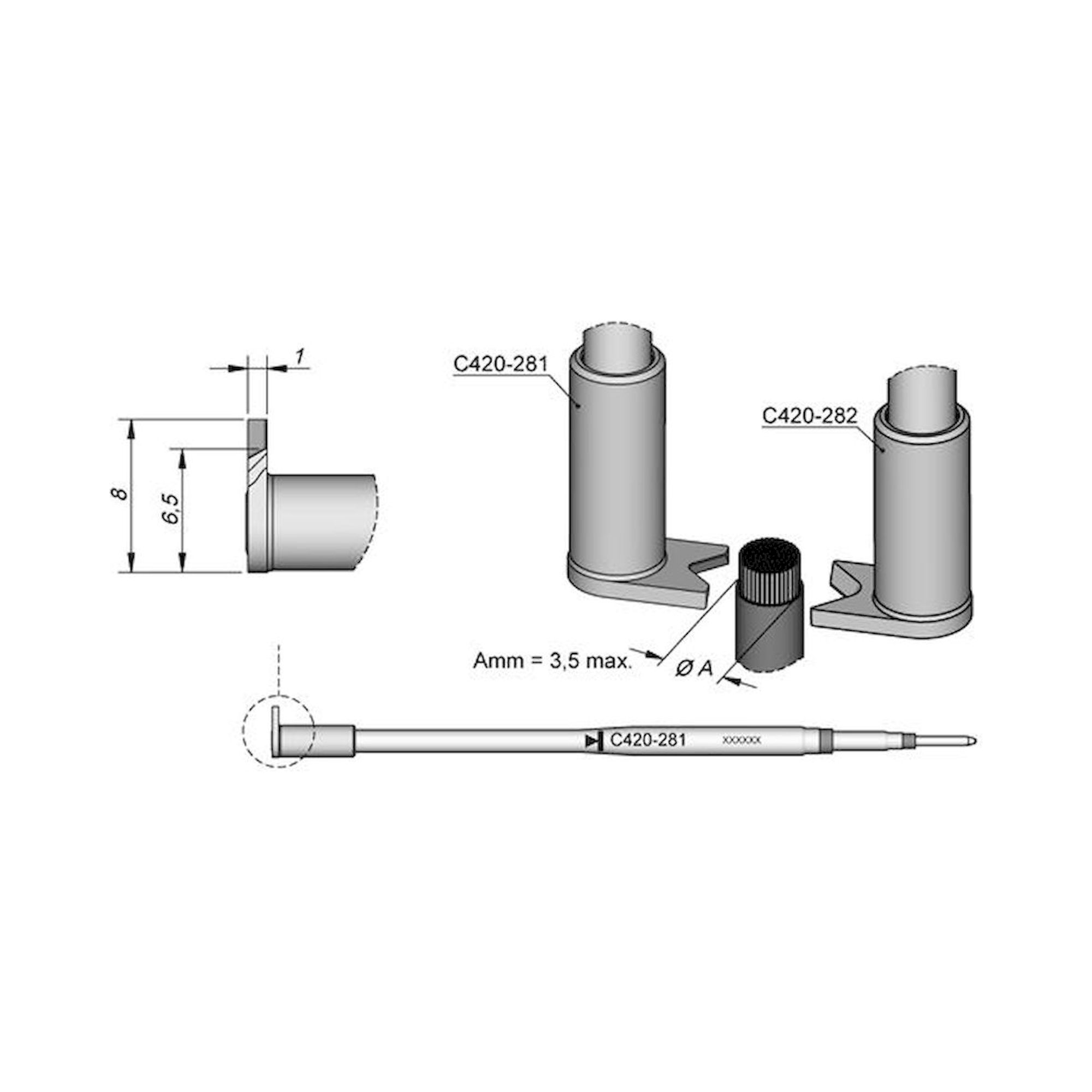

JBC Entlötspitzen C420 für HT420-A und AT420-ABaureihe C420, für Entlötpistolen HT420-A / AT420-A, THT-Durchsteckmontage

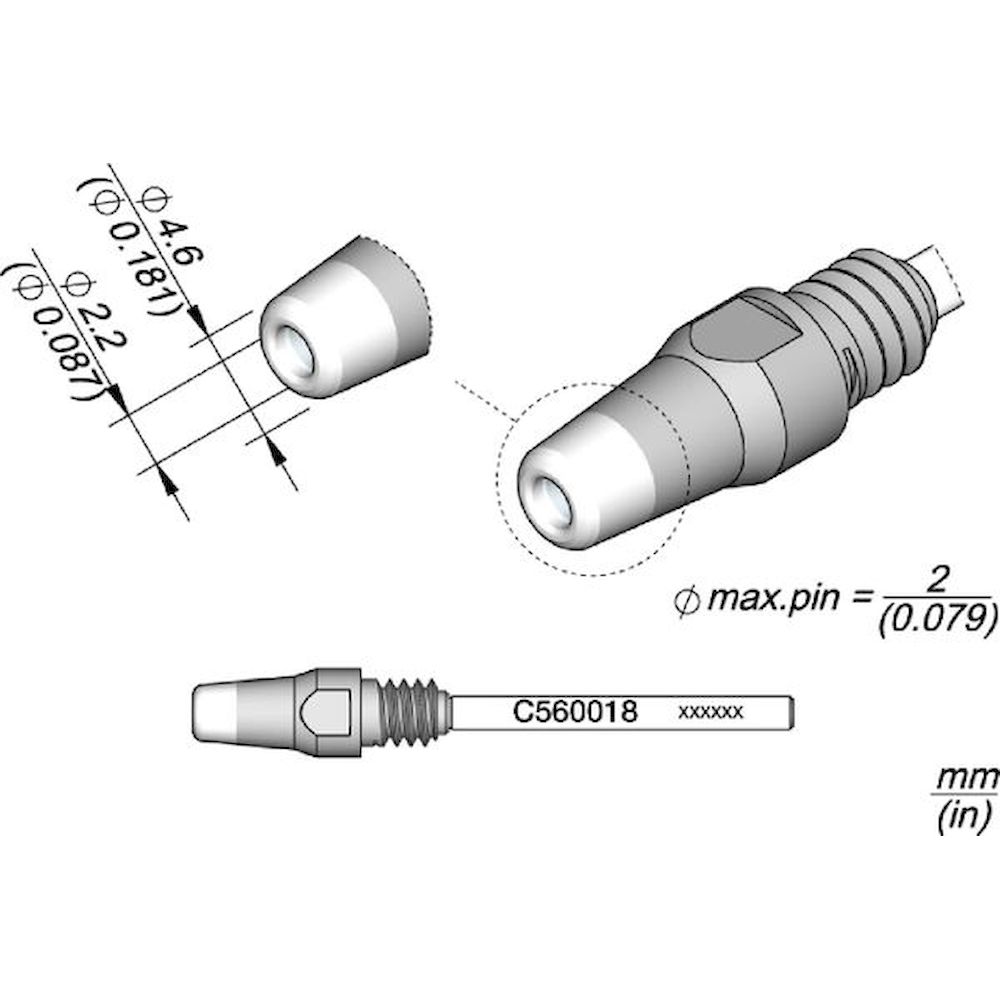

JBC Entlötspitzen C560 für DR560-ABaureihe C560, kompatibel mit DR560-A Entlötstation, Hochleistungs-Entlötung

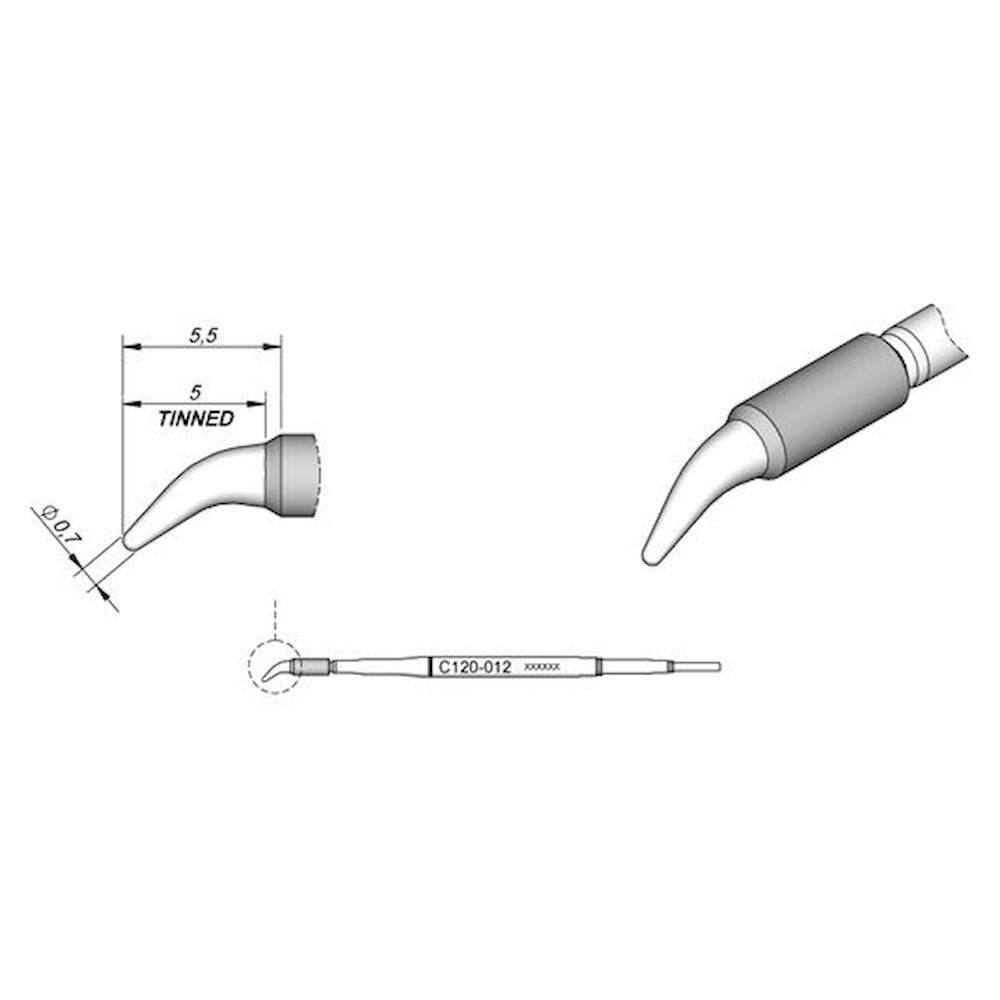

JBC Entlötspitzen C120 für PA120-ABaureihe C120, für PA120-A Entlötpinzette, Feinpitch- und Mikrokomponenten

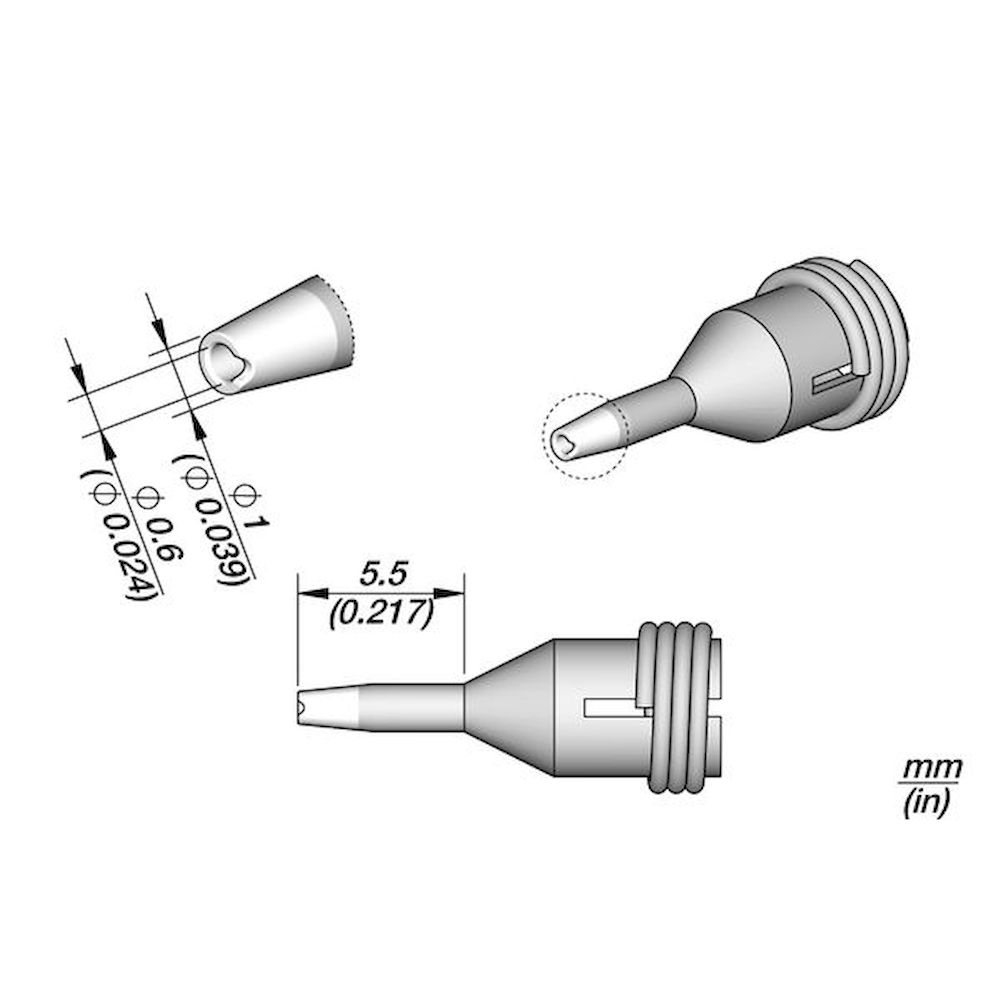

JBC Entlötdüsen C360 für DS360-ABaureihe C360, für DS360-A Entlötstation, zylindrische Düsengeometrien, THT

⚡ Aufheizzeit < 2 Sekunden - patentierte JBC-Heiztechnologie, minimaler Wärmewiderstand

↕ 50 bis 450 °C Regelbereich - präzise Temperaturregelung, stationsabhängig kalibriert

???? 5-fache Standzeit - Sleep- und Hibernate-Modus reduziert Oxidation und Verschleiß

⚙ 5 Baureihen C120/C245/C360/C420/C560 - systemspezifische Kompatibilität je Handstück

???? SMD- und THT-Geometrien - Nadel-, Zylinder- und Schlitzdüsen für alle Bauteilformen

✓ IEC 61340-5-1 / IPC-7711/7721 - ESD-sicher, geeignet für Rework und Serienreparatur

JBC Entlötspitzen - Baureihenübersicht

Baureihe	Kompatibles Handstück	Anwendung	Besonderheit
C120	PA120-A Entlötpinzette	Mikrokomponenten, Feinpitch, SMD	Kleinstbauteile, beidseitige Wärmezufuhr
C245	T245 Handstück	SMD-Rework, Leiterplattenreparatur	Breites Düsensortiment, hohe Wärmeleistung
C360	DS360-A Entlötstation	THT-Durchsteckmontage, Zylinderdüsen	Vakuum-Entlötung, verschiedene Innendurchmesser
C420	HT420-A / AT420-A Entlötpistole	THT, Leistungselektronik, Masseverbindungen	Pistolenbauform, hohe Zugangskraft
C560	DR560-A Entlötstation	Hochleistungs-THT, große Lötstellen	Maximale Wärmeleistung, robuste Konstruktion

Typische Einsatzbereiche: Elektronikfertigung und SMD-Rework (IPC-7711/7721, IEC 61340-5-1), Leiterplattenreparatur und THT-Nacharbeit (IPC-A-610), Medizintechnikproduktion (ISO 13485), Automotive-Elektronik (IATF 16949, VDA 6.3), Luft- und Raumfahrtelektronik (AS9100), Halbleiterfertigung und Laboranwendungen (SEMI S1/S2)

✓ Autorisierter JBC-Distributor78 Entlötspitzen-Artikel, Baureihen C120 / C245 / C360 / C420 / C560

???? Lagerware & SchnelllieferungOriginal JBC-Ersatzspitzen, systemspezifisch zugeordnet

???? ESD-sicher nach IEC 61340-5-1Geeignet für EPA-Arbeitsbereiche, IPC-7711/7721-konformer Einsatz
