Lötstationen

Weller Löttechnik

Weller Löt- und Entlötstationen decken das gesamte Spektrum der professionellen Handlöttechnik ab, vom 80-W-Analoggerät (WS 81) bis zur 420-W-Dreikanal-Reworkstation (WXR 3030/3031). Das WX-Plattformsystem (WX 1010/1011, WX 2020/2021, WXD 2010/2020, WXA 2010) arbeitet digital mit 200 W und 255 W Gesamtleistung und nimmt alle RT-Spitzen auf. Für Heißluft-Rework stehen WAD 101 (105 W), WHA 3000PS und WHA 3000V (700 W) zur Verfügung. Entlötstationen WDD 81V (95 W) und WR 2000D (250 W digitale 2-Kanal-Entlötstation) sowie die Kombination WR 2000A/2002 und WR 3000M/3000MER runden das Sortiment ab.

Alle WX-Stationen unterstützen den digitalen Spitzentausch mit automatischer Spitzenerkennung. Das Sortiment umfasst Einzelkanal- bis Dreikanalsysteme für Produktionslinien und Rework, einschließlich Zinnzuführung (WSF 81D8) und Reflow-Gehäusesets (WRK Set).

Modell	Kanäle	Leistung	Typ
WS 81 Set	1	80 W, analog	Lötstation
WSF 81D8	1	80 W	Lötstation mit Zinnzufuhr

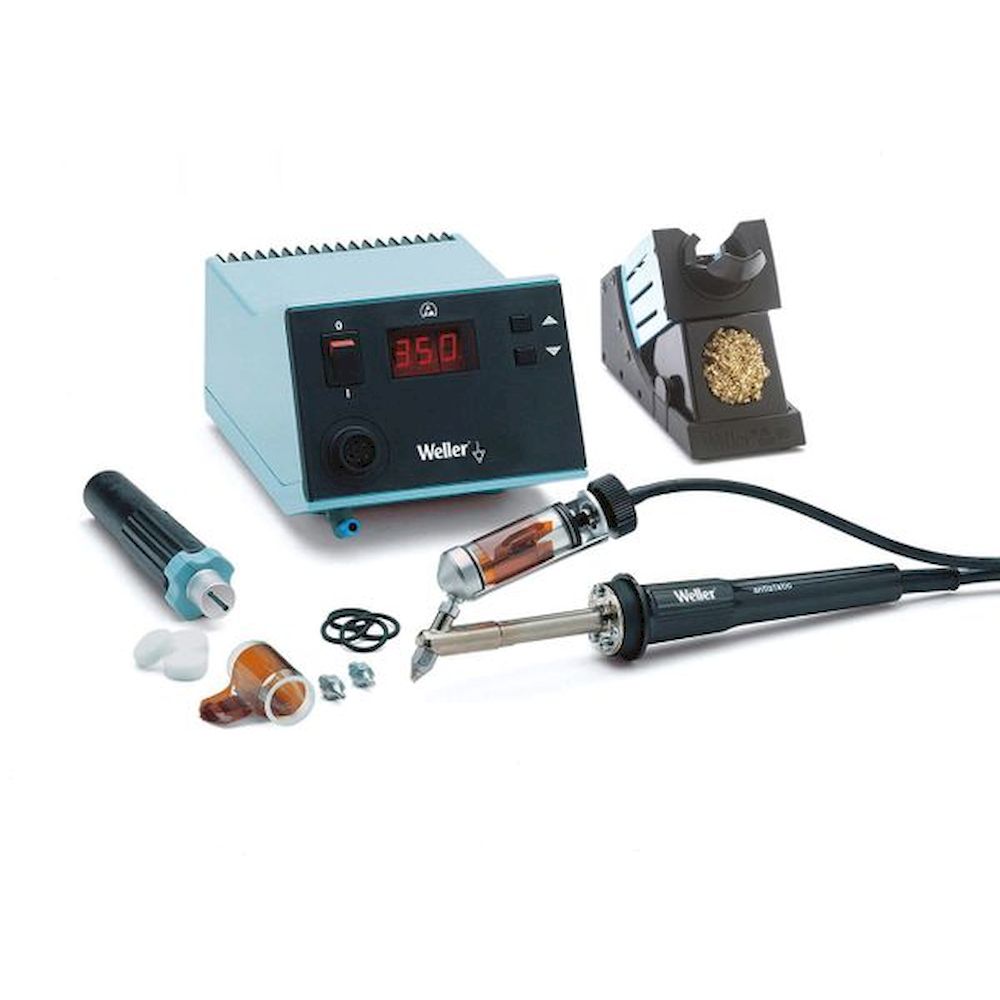

WDD 81V	1	95 W	Entlötstation

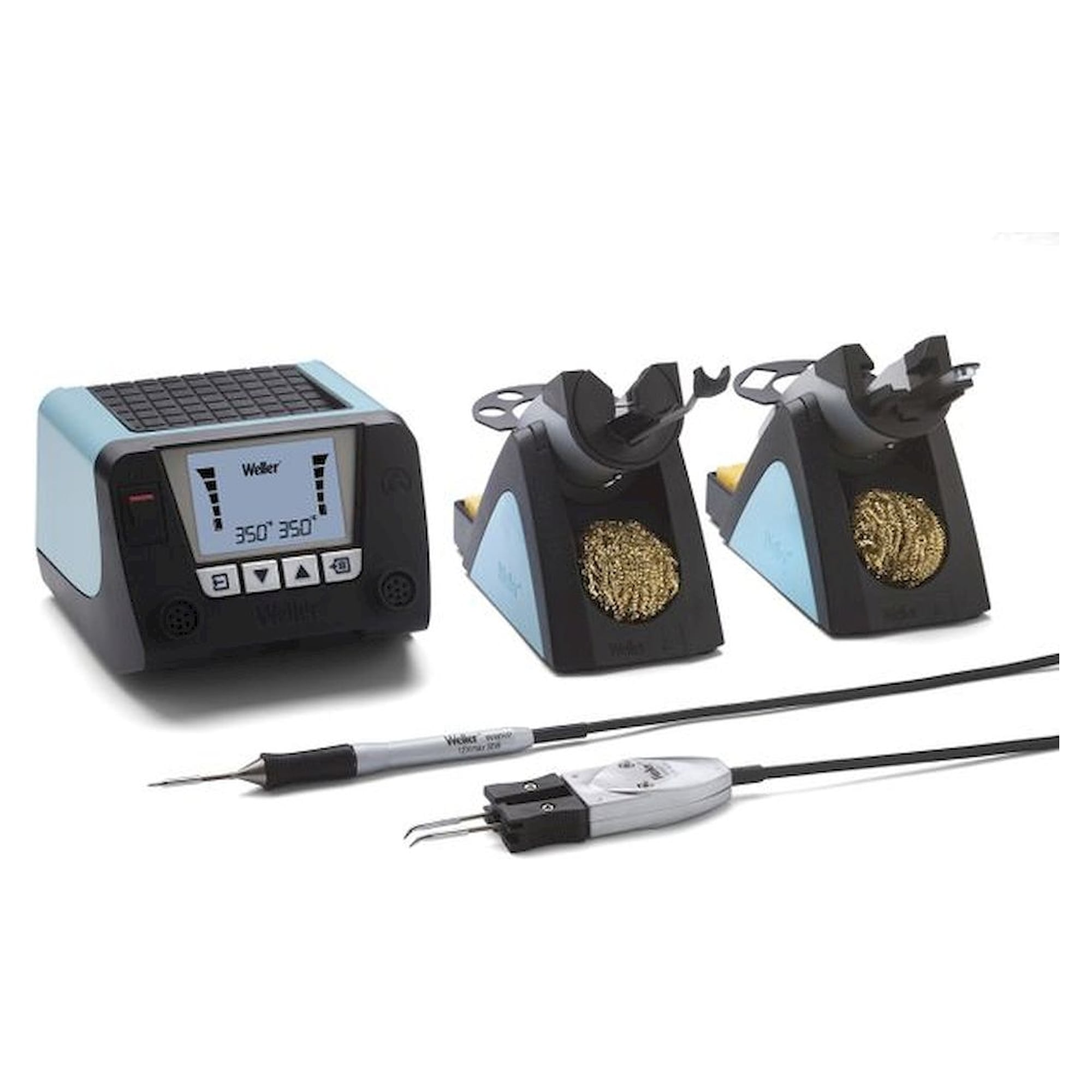

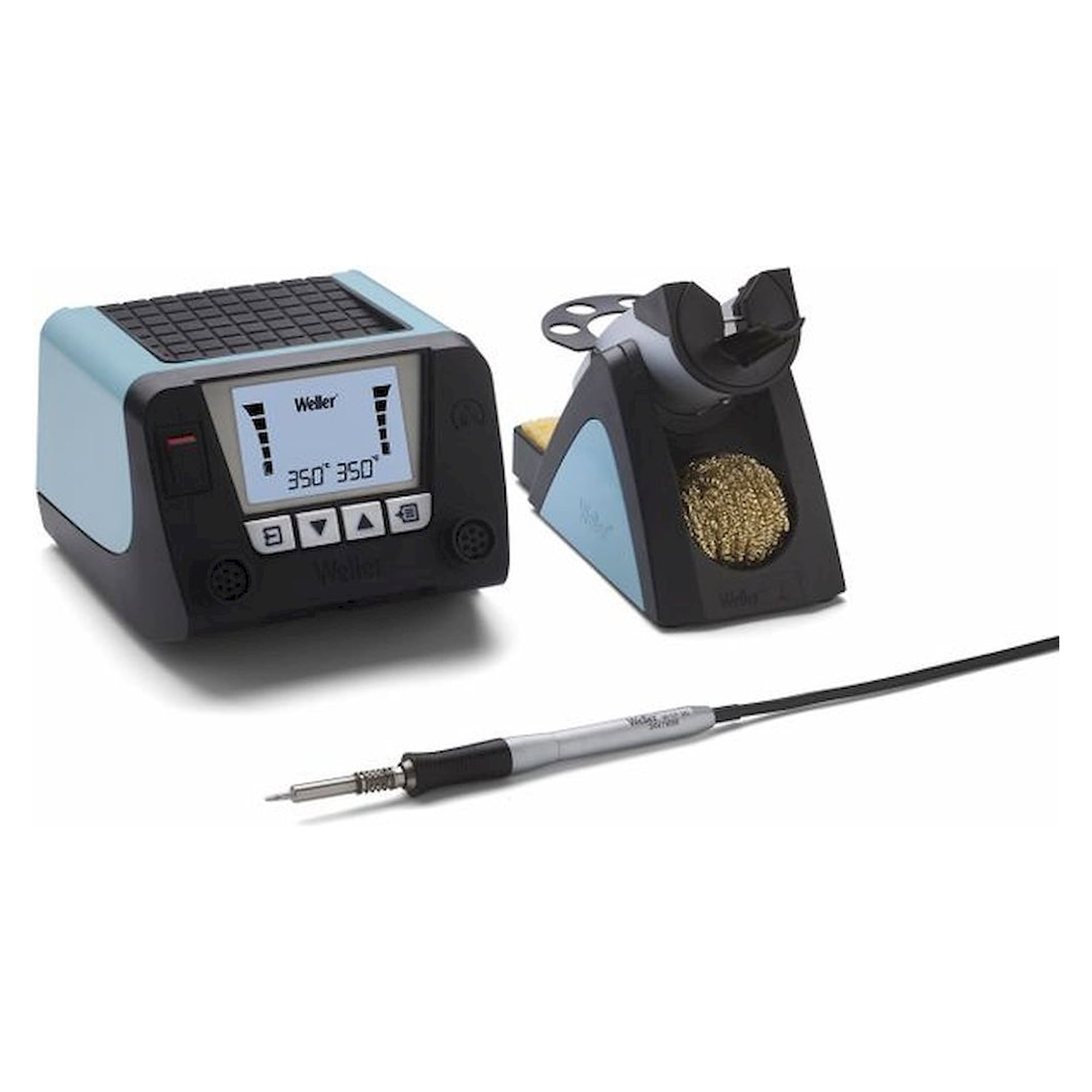

WT 1012	1	95 W, digital	Lötstation

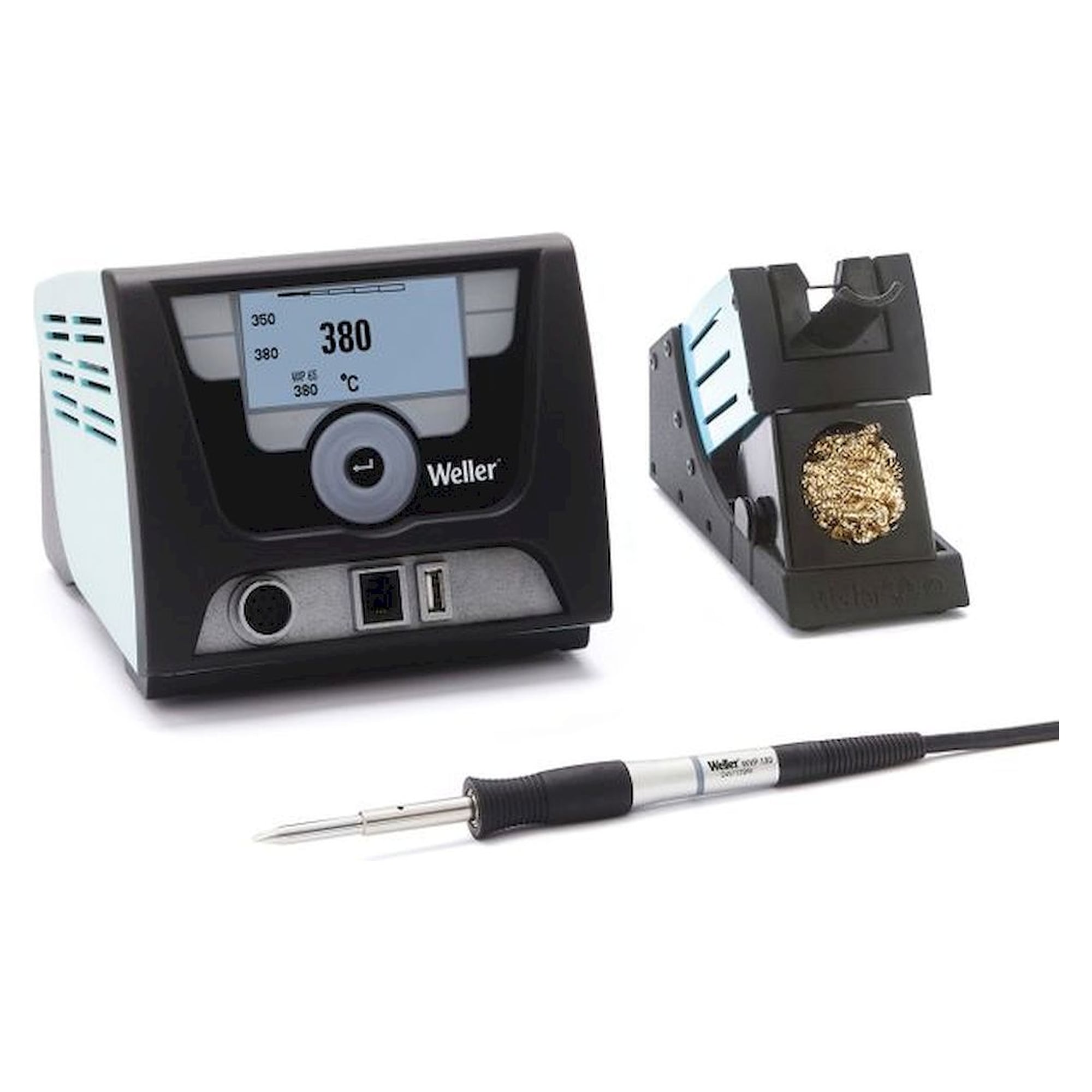

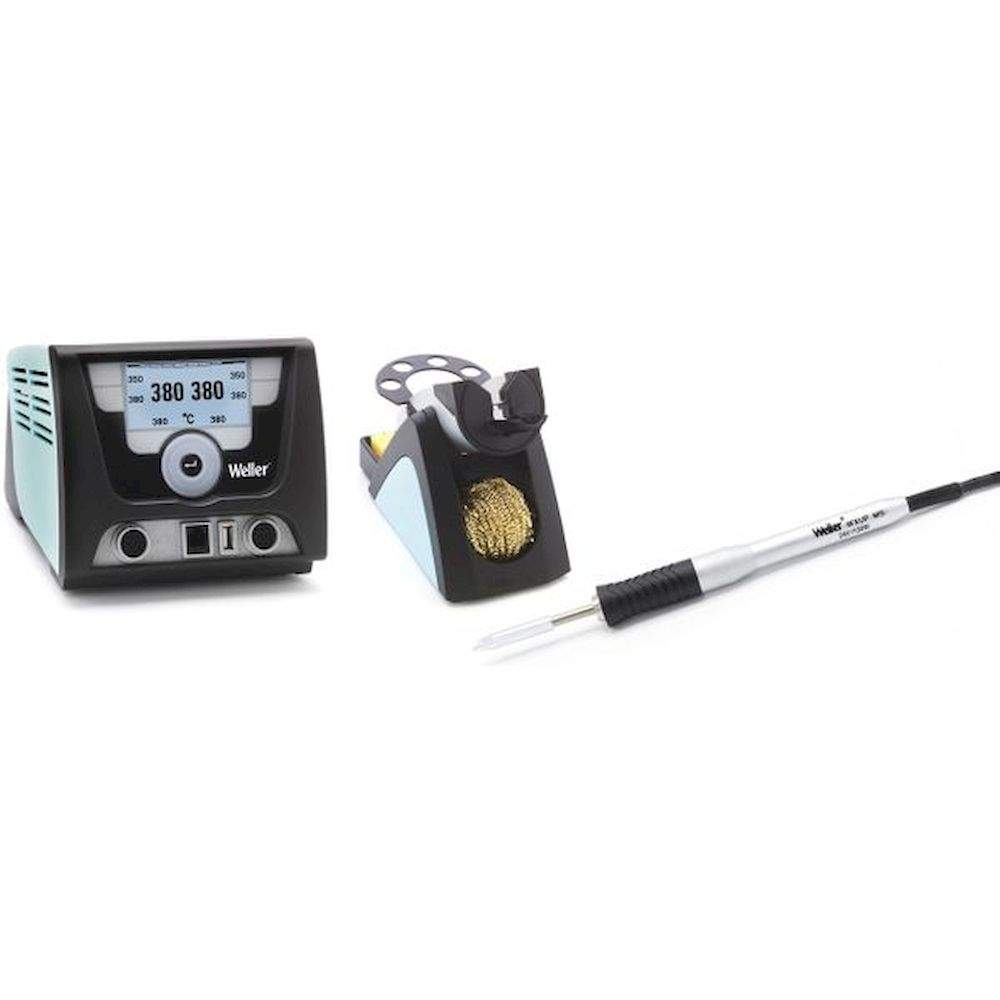

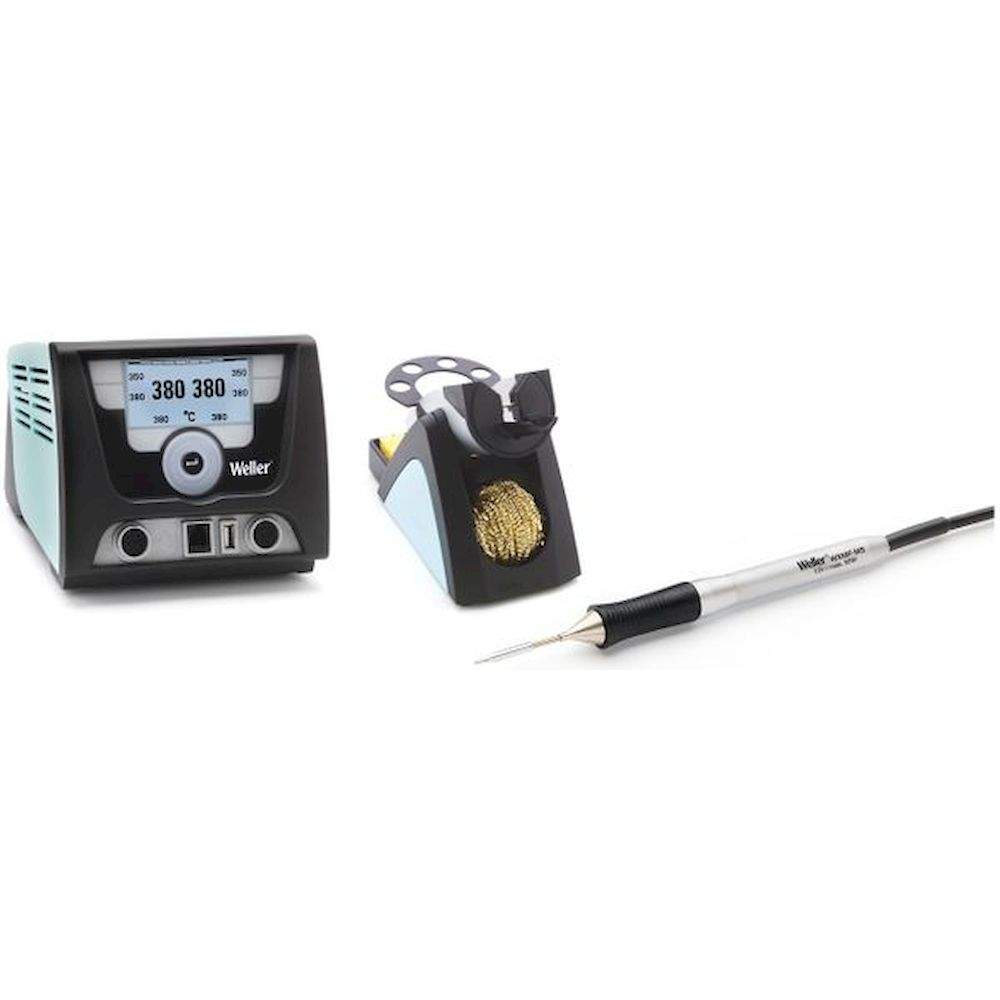

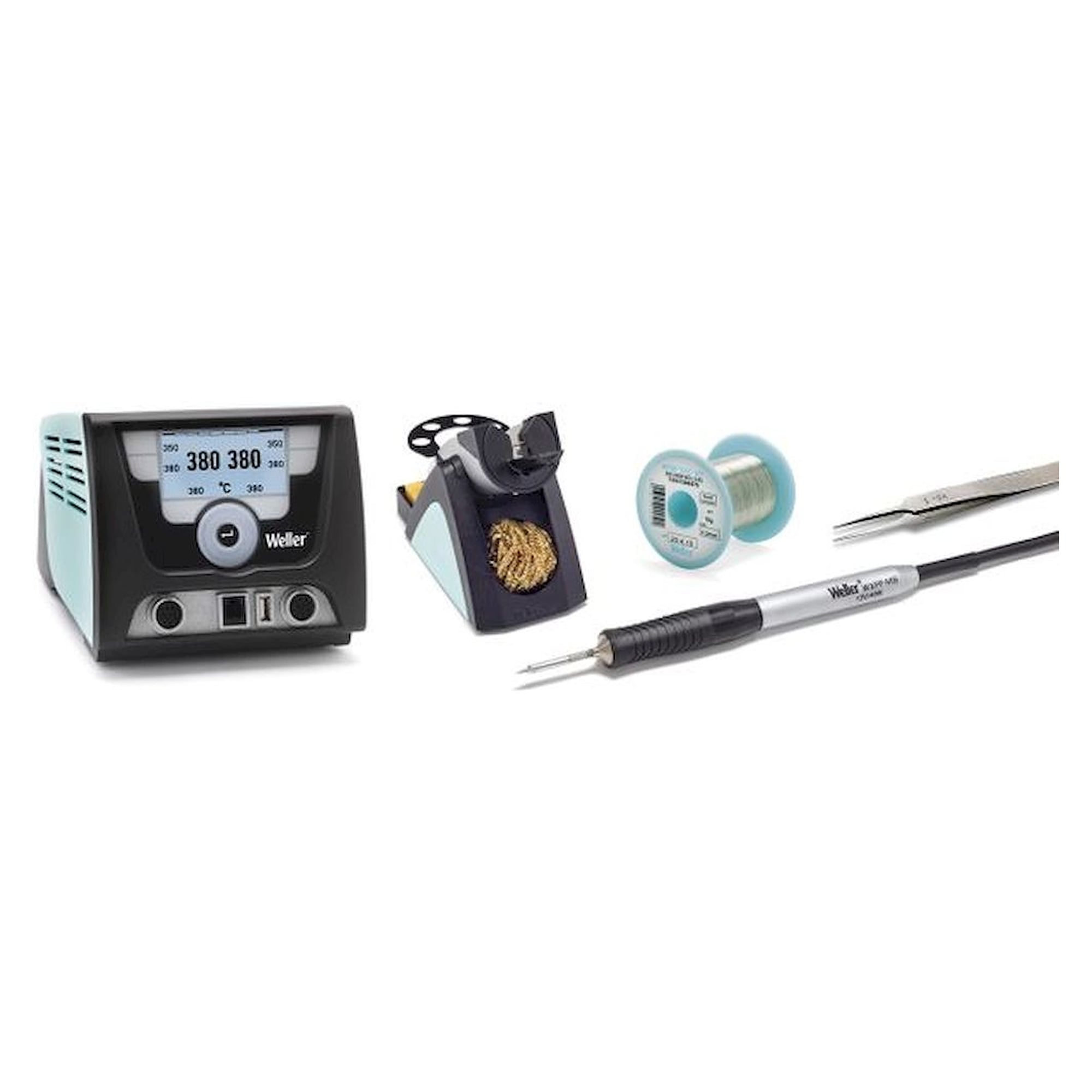

WX 1010 / WX 1011	1	200 W	WX-Plattform, digital
WX 2020 / WX 2021	2	200 W (255 W)	WX-Plattform, digital
WXD 2010 / WXD 2020	2	200 W (255 W)	Löt+Entlöt, digital
WXA 2010	2	200 W (255 W)	Heißluftstation, digital
WR 2000A / WR 2000D / WR 2002	2	250 W (300 W)	Reworkstation, digital
WR 3000M / WR 3000MER	3	360 W (400 W)	Reworkstation, digital
WXR 3030 / WXR 3031	3	420 W (600 W)	Reworkstation

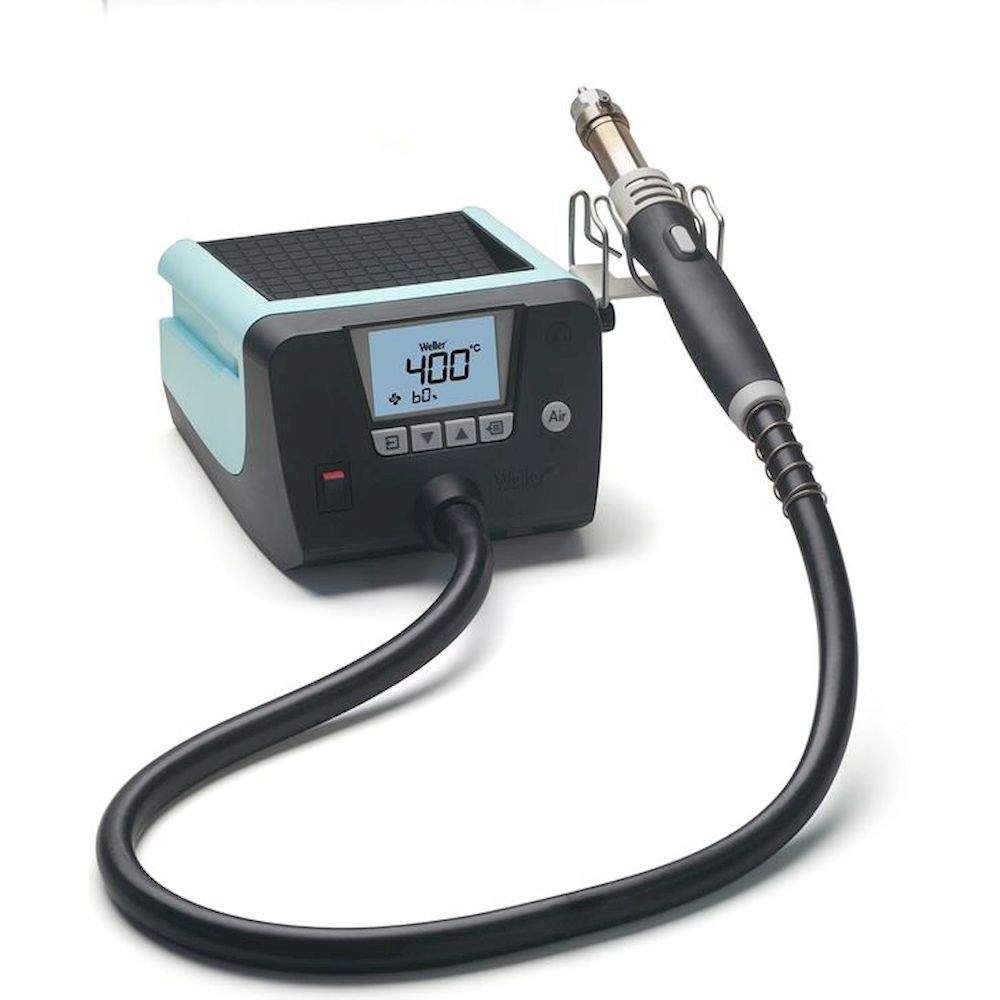

WHA 3000V / WHA 3000PS	1	700 W, digital	Heißluftstation

⚡ WX-Plattform digital, 200-255 W - automatische Spitzenerkennung, alle RT-Spitzen kompatibel

⚙ Reworkstationen 2-3 Kanäle - WR 2000D/A/2002 und WR 3000M bis 400 W für BGA/QFP-Rework

✓ Heißluftstationen 700 W - WHA 3000PS und WHA 3000V für thermisch anspruchsvolle Rework-Aufgaben

✦ WRK Reflow-Gehäuseset - 10x10 mm, für BGA-Rework mit definierten Temperaturprofilen

📦 Horizontaler und vertikaler Betrieb - WR 3000M in beiden Aufstellvarianten lieferbar

Typische Einsatzbereiche: SMT-Handlötung und Rework in der Elektronikfertigung (WX-Plattform), BGA- und QFP-Rework mit Dreikanal-Reworkstationen, Entlöten von THT- und SMD-Bauteilen mit WDD 81V und WR 2000D, Heißluft-Rework und Reflow mit WHA 3000V/PS, Produktion mit Zinnzuführung (WSF 81D8), sowie Service- und Reparaturarbeitsplätze mit wechselnden Löt- und Entlötaufgaben.

✓ WX-Plattform 1-2 KanalDigitale Stationen 200-255 W

⚙ Rework 2-3 KanalWR/WXR bis 600 W für BGA und QFP

Was sind Weller Lötstationen und für welche Industriebereiche werden sie eingesetzt?

Weller Lötstationen sind professionelle elektronische Arbeitsplätze für präzises Löten und Entlöten von Bauteilen in der Elektronikfertigung, bestehend aus temperaturregelbaren Lötkolben, digitalen Steuereinheiten und je nach Ausführung Heißluft- oder Entlötfunktionen. Sie finden primären Einsatz in der SMD-Bestückung, Prototypenfertigung, Reparatur von Leiterplatten sowie in Forschung und Entwicklung der Automobilelektronik, Medizintechnik und Telekommunikationsindustrie. Die Systeme bieten Leistungsbereiche von 200W bis 700W für unterschiedlichste Anwendungsanforderungen von feinsten QFN-Gehäusen bis zu größeren Verbindungsstellen.

Nach welchen technischen Kriterien sollte man Weller Lötstationen auswählen?

Die Auswahl von Weller Lötstationen erfolgt primär nach der erforderlichen Heizleistung, wobei 2-Kanal-Systeme wie die WXD 2020 mit 200W für SMD-Arbeiten und 3-Kanal-Systeme wie die WXR 3030 mit 420W für komplexe Rework-Aufgaben geeignet sind. Entscheidend sind die Anzahl der Arbeitskanäle für simultane Löt- und Entlötvorgänge, die Temperaturregelung mit digitaler Präzision sowie die Verfügbarkeit spezifischer Funktionen wie Heißluft bei WHA-Serien mit 700W Leistung. Die Wahl zwischen horizontalen und vertikalen Konfigurationen wie bei der WR 3000M bestimmt sich nach den Platzverhältnissen und Arbeitsabläufen am Arbeitsplatz.

Welche DIN- und VDE-Normen gelten für Weller Lötstationen?

Weller Lötstationen entsprechen der DIN EN 61010-1 für elektrische Sicherheit von Mess-, Steuer-, Regel- und Laborgeräten sowie der DIN EN 55011 für elektromagnetische Verträglichkeit in industriellen Umgebungen. Die VDE 0100-410 regelt die Schutzmaßnahmen gegen elektrischen Schlag, während die DIN EN 61340-5-1 den ESD-Schutz für elektrostatisch gefährdete Bauelemente definiert. Zusätzlich müssen die Geräte die CE-Kennzeichnung nach Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU tragen, um den europäischen Sicherheits- und Qualitätsstandards zu entsprechen.

Was unterscheidet die Weller WHA-, WXR- und WR-Stationsserien voneinander?

Die WHA-Serie wie WHA 3000PS fokussiert auf reine Heißluftanwendungen mit 700W Leistung für SMD-Rework ohne Lötkolbenfunktion, während WXR-Modelle wie WXR 3030 als 3-Kanal-Rework-Stationen mit 420W Grundleistung und bis zu 600W Spitzenleistung sowohl Löten als auch Entlöten ermöglichen. WR-Stationen wie WR 3000M bieten 360W Grundleistung mit 400W Spitzenleistung und sind speziell für horizontale oder vertikale Arbeitsplatzanordnungen konzipiert. Die Unterschiede liegen in der Kanalanzahl, verfügbaren Funktionen und Leistungsklassen, wobei WR-Serien oft kostengünstiger bei reduzierten Funktionen sind.

Welche Anschluss- und Installationsanforderungen haben Weller Lötstationen?

Weller Lötstationen benötigen eine 230V Wechselspannung mit geerdetem Schutzleiteranschluss nach DIN VDE 0100 und einen ESD-fähigen Arbeitsplatz mit ableitfähiger Arbeitsmatte gemäß DIN EN 61340-5-1. Die digitalen Systeme erfordern eine Netzfrequenz von 50-60Hz und sollten über eine unterbrechungsfreie Stromversorgung bei kritischen Anwendungen verfügen. Heißluftstationen wie die WHA 3000-Serie benötigen zusätzlich eine Druckluftversorgung von 0,1-0,8 MPa und einen Absauganschluss für Lötrauch entsprechend TRGS 528. Die Geräte sind über standardisierte Weller-Steckverbindungen mit den jeweiligen Handstücken und Zubehörteilen kompatibel.

Welche Schutzart und Betriebstemperaturbereiche haben Weller Lötstationen?

Weller Lötstationen verfügen über Schutzart IP20 nach DIN EN 60529 für den Schutz gegen feste Fremdkörper größer 12mm und sind für Umgebungstemperaturen von +5°C bis +40°C bei relativer Luftfeuchtigkeit bis 80% ohne Kondensation ausgelegt. Die Lötspitzentemperaturen reichen je nach Modell von 50°C bis 450°C mit einer Genauigkeit von ±2°C bei digitaler Temperaturregelung. Die Geräte erfüllen die Anforderungen der Überspannungskategorie II nach DIN EN 61010-1 für den Einsatz in industriellen Umgebungen mit Verschmutzungsgrad 2. Bei Heißluftstationen können Lufttemperaturen bis 500°C bei Luftgeschwindigkeiten von 5-50 l/min erreicht werden.

Wie oft müssen Weller Lötstationen gewartet werden und welche Inspektionen sind erforderlich?

Weller Lötstationen erfordern eine jährliche Sicherheitsprüfung nach DIN VDE 0701-0702 für ortsveränderliche elektrische Geräte sowie eine halbjährliche Kalibrierung der Temperaturregelung mit einem kalibrierten Thermoelement nach DIN EN 60584-1. Die Lötspitzen sollten je nach Einsatzhäufigkeit alle 2-4 Wochen gereinigt und bei sichtbarem Verschleiß oder Oxidation ausgetauscht werden, während Heißluftdüsen monatlich auf Verstopfung kontrolliert werden müssen. Filter in Absauganlagen sind alle 3-6 Monate zu wechseln abhängig von der Arbeitsbelastung, und die Gerätekalibrierung sollte dokumentiert erfolgen um die Rückverfolgbarkeit nach ISO 9001 zu gewährleisten.
