Was sind ESD-Puzzle-Bodenfliesen und in welchen Industriezweigen werden sie eingesetzt?

ESD-Puzzle-Bodenfliesen sind modulare elektrostatische Bodenbeläge mit ineinandergreifenden Verbindungselementen, die durch kontrollierte Ableitung elektrostatischer Ladungen sensible elektronische Bauteile schützen. Diese Bodensysteme kommen primär in Elektronikfertigung, Halbleiterindustrie, pharmazeutischen Reinräumen und Präzisionsmontagelinien zum Einsatz. Das Puzzle-Design ermöglicht werkzeuglose Installation ohne Klebstoffe und punktgenaue Reparaturen durch Austausch einzelner Fliesen. Die 500x500 mm Standardmaße der Ecotile-Serie bieten optimale Flexibilität bei der Raumgestaltung in ESD-Schutzzonen nach DIN EN 61340-5-1.

Welche technischen Kriterien sind bei der Auswahl von ESD-Bodenfliesen entscheidend?

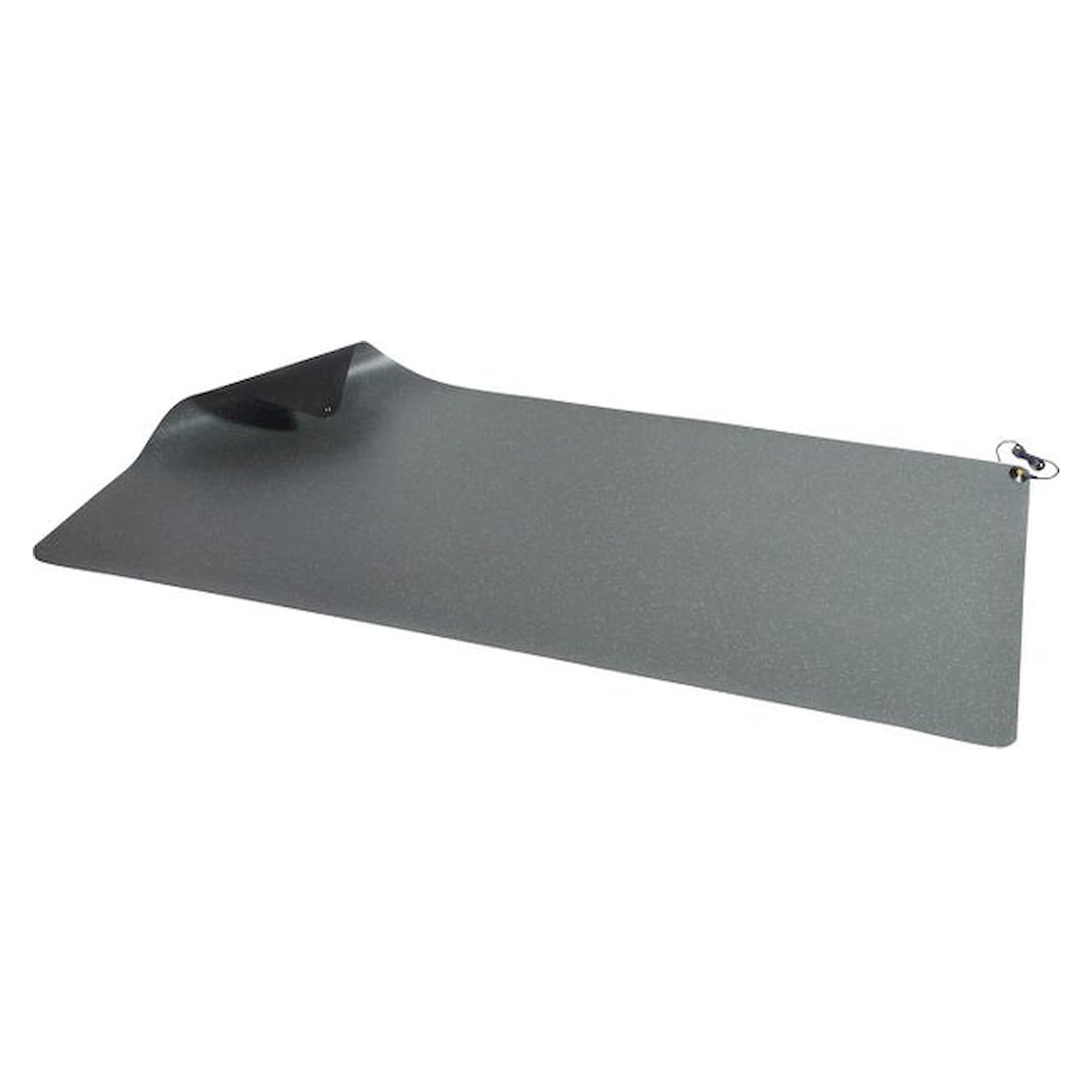

Der Oberflächenwiderstand zwischen 10⁶ und 10⁹ Ohm bestimmt die ESD-Schutzwirkung und muss den Anforderungen der jeweiligen EPA entsprechen. Die Materialstärke variiert zwischen 2,0 mm bei den Ecostat-MEGA Matten bis 7,0 mm bei den Ecotile Markierungsfliesen für unterschiedliche Belastungsanforderungen. Kautschuk-Ausführungen wie die Warmbier Ecostat-MEGA 3.5 Serie bieten höhere mechanische Beständigkeit als PVC-Varianten, während die Rollenware-Formate bis 10.000x1220 mm durchgängige Flächen ohne Fugen ermöglichen. Die Erdungsanschlüsse müssen dauerhaft niederohmige Verbindung zur Gebäudeerdung gewährleisten.

Welche Normen und Zertifizierungen gelten für ESD-Puzzle-Bodenfliesen?

ESD-Bodenfliesen müssen der Grundnorm DIN EN 61340-5-1 für elektrostatische Schutzbereiche entsprechen, die Grenzwerte für Oberflächenwiderstand und Personenerdung definiert. Die IEC 61340-4-1 spezifiziert Messverfahren für den Ableitwiderstand zwischen Oberfläche und Erdung, der dauerhaft unter 10⁹ Ohm bleiben muss. Zusätzlich sind bei Reinraumanwendungen die ISO 14644 Partikelemissionsklassen und bei chemischer Beständigkeit die DIN EN ISO 527 Materialprüfungen relevant. Die CE-Kennzeichnung bestätigt die Konformität mit europäischen Sicherheitsrichtlinien für Arbeitsschutz in elektrostatisch gefährdeten Bereichen.

Worin unterscheiden sich PVC-Rollenware und Kautschuk-Bodenfliesen bei ESD-Bodenbelägen?

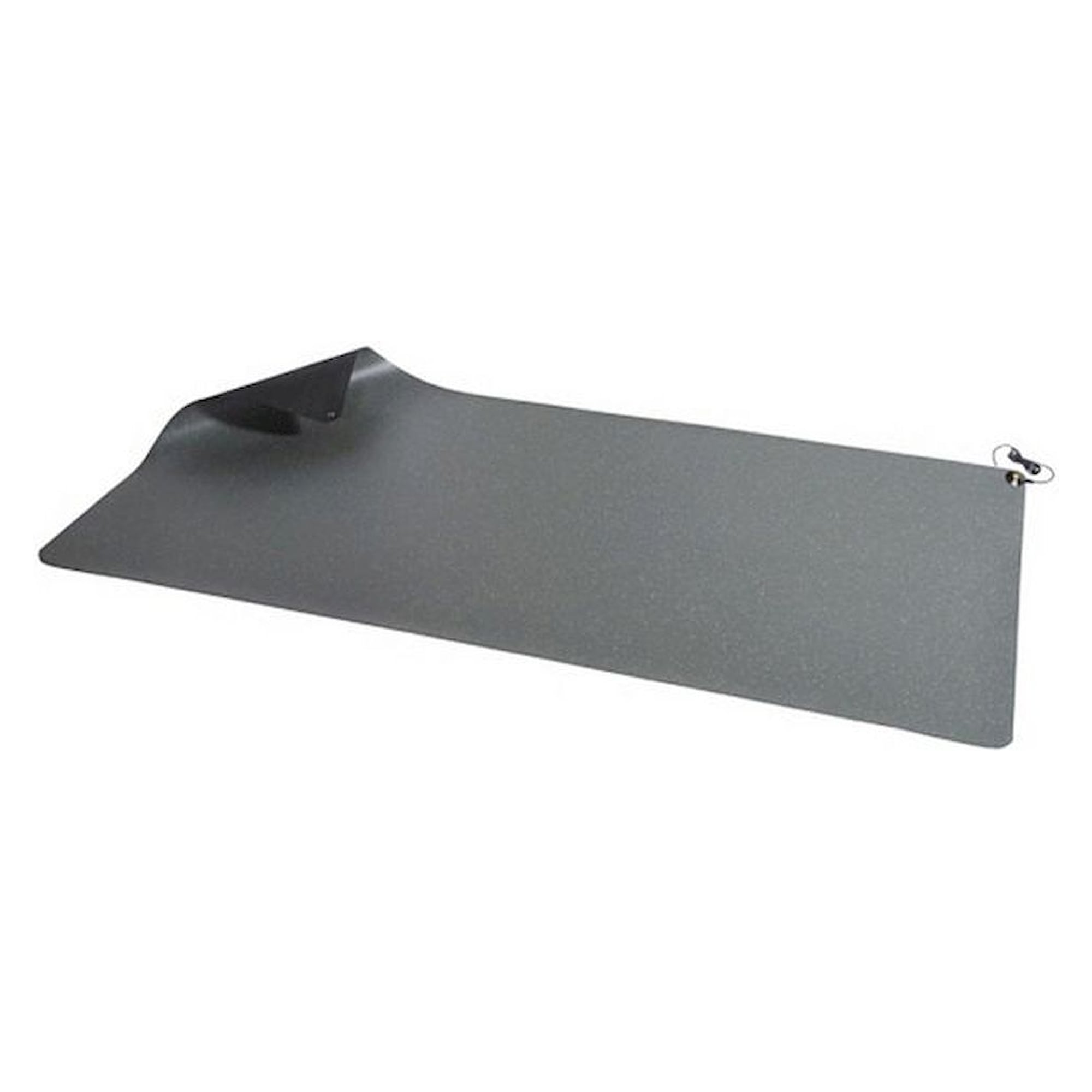

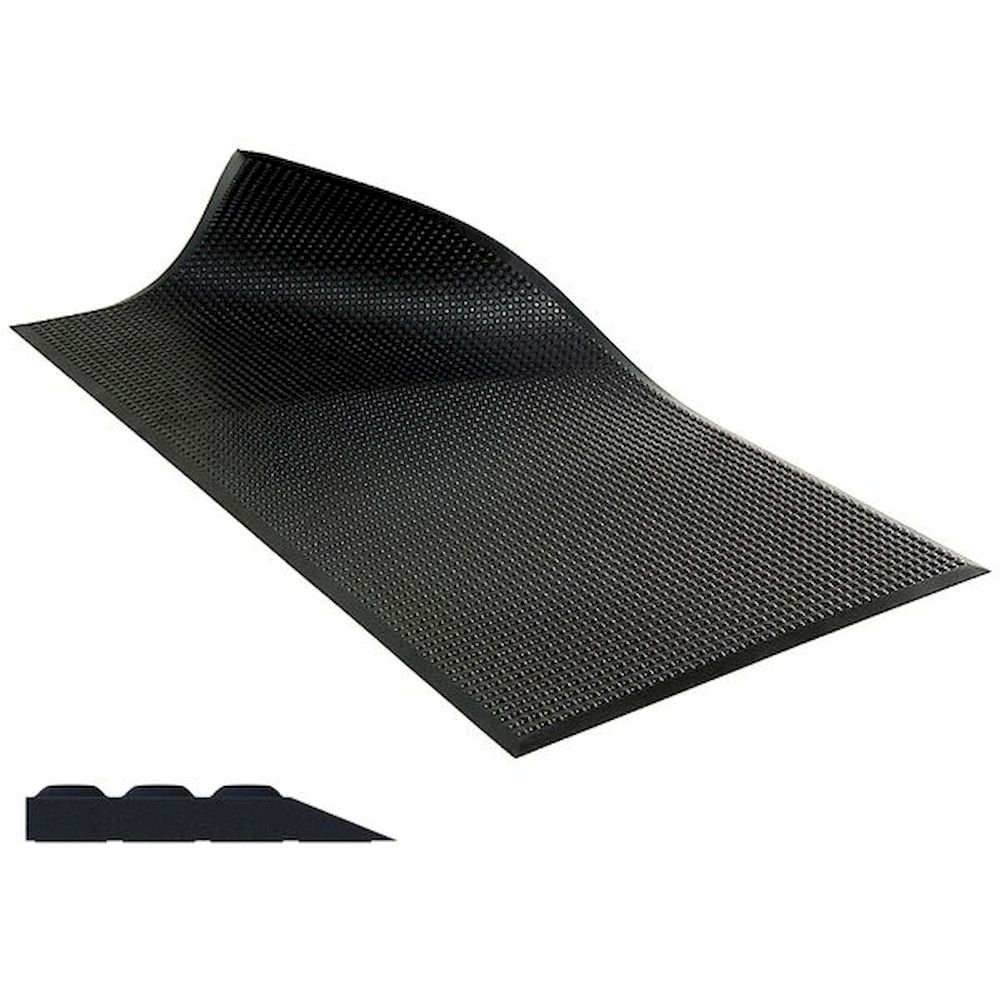

PVC-Rollenware wie die Warmbier EcostatPR-2.0 in 2x9 m Abmessungen bietet nahtlose Verlegung großer Flächen bei 2,0 mm Materialstärke und kosteneffizienter Installation. Kautschuk-Ausführungen der Ecostat-MEGA Serie mit 3,5 mm Dicke zeigen deutlich höhere mechanische Belastbarkeit, bessere Dauerelastizität und Beständigkeit gegen Öle und Chemikalien. Die Ecotile Puzzle-Fliesen in 500x500 mm ermöglichen flexible Raumaufteilung mit integrierten Sicherheitskennzeichnungen und werkzeuglose Einzelfliesenreparatur. Während Rollenware kontinuierliche Erdung über die gesamte Fläche bietet, erfordern modulare Systeme definierte Erdungsintervalle alle 3 Meter.

Welche Installationsanforderungen gelten für ESD-Puzzle-Bodenfliesen?

Der Untergrund muss eben, trocken und staubfrei vorbereitet werden, wobei Unebenheiten über 2 mm je laufendem Meter ausgeglichen werden müssen. Das ESD-Erdungsband wird in Schlangenlinien mit maximal 3 m Abstand verlegt und an mindestens zwei Punkten mit der Gebäudeerdung verbunden. Die Puzzle-Verbindungen der 500x500 mm Fliesen greifen ohne Klebstoff ineinander, während Rollenware vollflächige Verklebung mit leitfähigem Kleber erfordert. Nach der Verlegung erfolgt die Widerstandsmessung zwischen allen Erdungspunkten, wobei Werte unter 10⁶ Ohm für zuverlässige ESD-Ableitung erforderlich sind.

Welche Schutzklassen und Betriebsparameter erreichen ESD-Bodenfliesen?

ESD-Bodenfliesen erreichen Oberflächenwiderstände zwischen 10⁶ und 10⁸ Ohm bei Standardklima 23°C und 25% relativer Luftfeuchte nach DIN EN 61340-2-3 Messverfahren. Die Betriebstemperatur liegt typisch zwischen -10°C und +60°C, wobei Kautschuk-Ausführungen wie die Ecostat-MEGA Serie erweiterte Temperaturbereiche bis +80°C abdecken. Die mechanische Belastbarkeit entspricht Klasse 32 nach EN 685 für gewerbliche Nutzung mit Rollstuhleignung bis 2,5 kN/cm² Punktlast. Der Ableitwiderstand zur Erde bleibt dauerhaft unter 10⁹ Ohm, während die Oberflächenbehandlung triboelektrische Aufladung auf unter 100 Volt begrenzt.

Wie oft müssen ESD-Bodenfliesen gewartet und geprüft werden?

Die Widerstandsmessung von ESD-Böden erfolgt nach DIN EN 61340-5-1 initial bei Inbetriebnahme und anschließend alle 12 Monate oder bei Verdacht auf Funktionsverlust. Tägliche Sichtkontrolle auf mechanische Beschädigungen, Verschmutzung oder gelöste Verbindungen gewährleistet kontinuierlichen Schutz der elektrostatisch gefährdeten Bereiche. Die Reinigung mit antistatischen, pH-neutralen Reinigern erhält die Oberflächenleitfähigkeit, während alkalische oder lösemittelhaltige Substanzen die ESD-Eigenschaften dauerhaft zerstören können. Bei ordnungsgemäßer Wartung erreichen Kautschuk-Ausführungen wie die Warmbier Ecostat-MEGA Serie Lebensdauern von über 15 Jahren, PVC-Bodenbeläge etwa 8-12 Jahre je nach Belastungsintensität.

Was sind ESD-Puzzle-Bodenfliesen und in welchen Industrien werden sie eingesetzt?

ESD-Puzzle-Bodenfliesen sind leitfähige oder ableitfähige Bodenfliesen, die ohne Klebstoff formschlüssig ineinander gesteckt werden. Sie kommen in der Elektronikfertigung, in Prüf- und Servicebereichen, in Lagern für elektronische Baugruppen und in temporären EPA-Zonen zum Einsatz, also überall dort, wo eine ESD-Fläche schnell entstehen und später wieder rückgebaut werden soll.

Worin unterscheiden sich leitfähige und ableitfähige Fliesen?

Ableitfähige Beläge liegen im Widerstandsbereich von etwa 10^6 bis 10^9 Ohm, leitfähige darunter. Die GTI EL5 Fliesen von Gerflor erreichen nach EN 1081 zwischen 5 x 10^4 und 10^6 Ohm und gelten damit als leitfähig. Welche Stufe gefordert ist, legt das ESD-Konzept nach DIN EN 61340-5-1 fest.

Muss ein Puzzle-Bodenbelag geerdet werden?

Ja. Der Verbund der Fliesen leitet die Ladung, abgeführt wird sie über Erdungsfliesen mit Erdungspunkt oder über Kupferbänder unter dem Belag. Zahl und Lage der Erdungspunkte richten sich nach der Flächengröße und stehen in der Verlegeanleitung des jeweiligen Systems.

Welche Fliese eignet sich für Staplerverkehr?

Für schweren Verkehr sind die 6 mm starken Vinylfliesen GTI EL5 Connect und Cleantech ausgelegt, die auf 9240 g/m2 kommen und in die Nutzungsklassen 34 und 43 eingestuft sind. ProFloor deckt den mittleren bis schweren Bereich ab, Ecotile und ECOSTAT den leichten bis mittleren.

Puzzle

Bodenbeläge

ESD-Puzzle-Bodenfliesen werden ohne Klebstoff verlegt und lassen sich vollständig rückstandsfrei wieder aufnehmen. Die Fliesen stecken formschlüssig ineinander, sodass eine durchgehend ableitfähige oder leitfähige Fläche entsteht, ohne den Estrich vorzubereiten oder Restfeuchte abzuwarten. Das Sortiment reicht vom PVC-Standardformat 500 x 500 x 7 mm (Ecotile, ProFloor, ECOSTAT) bis zu den 6 mm starken Vinylfliesen von Gerflor im Format 635 bzw. 650 mm (GTI EL5 Connect und Cleantech). Passende Rampen und Eckelemente überbrücken den Höhenunterschied zu angrenzenden Böden.

Kategorien

Bodenfliesen Ecotile ESDEcotile ESD-zertifizierte Variante für EPA-Bereiche

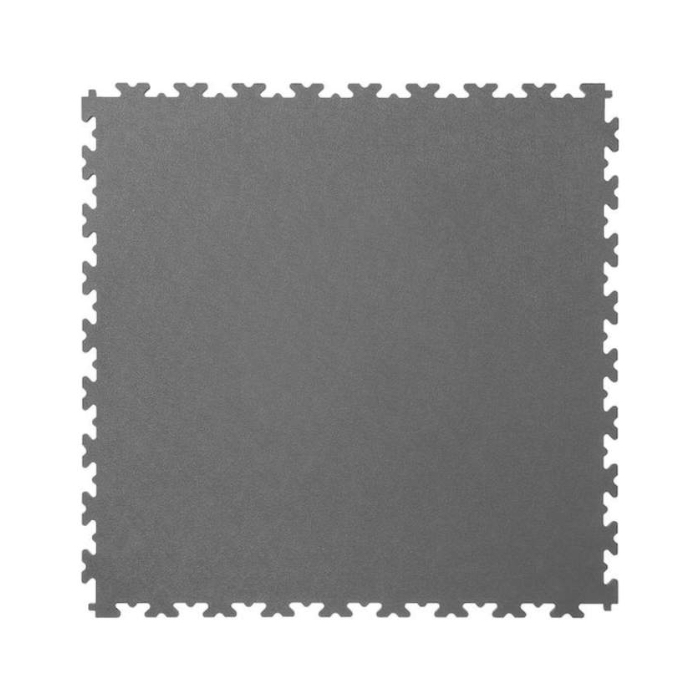

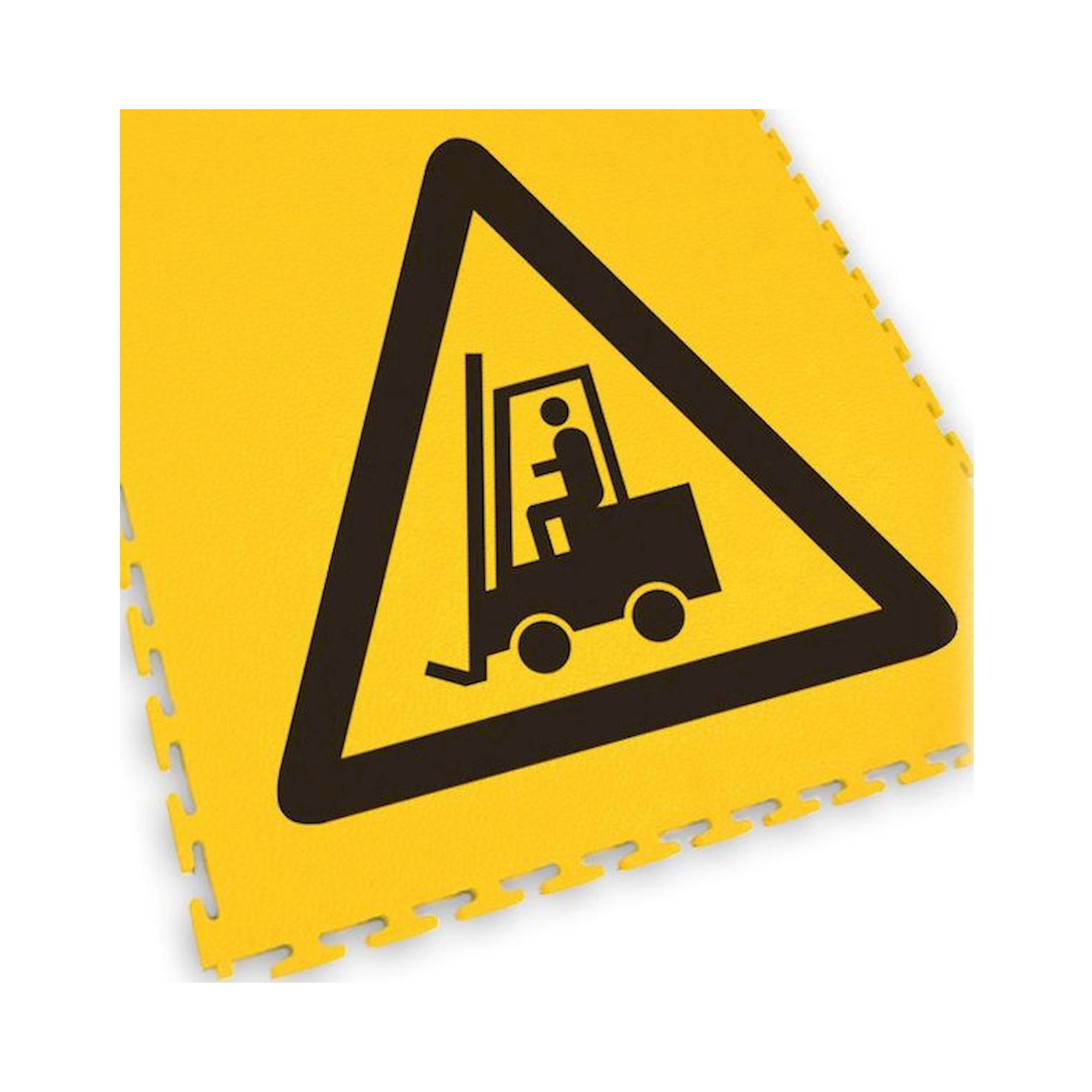

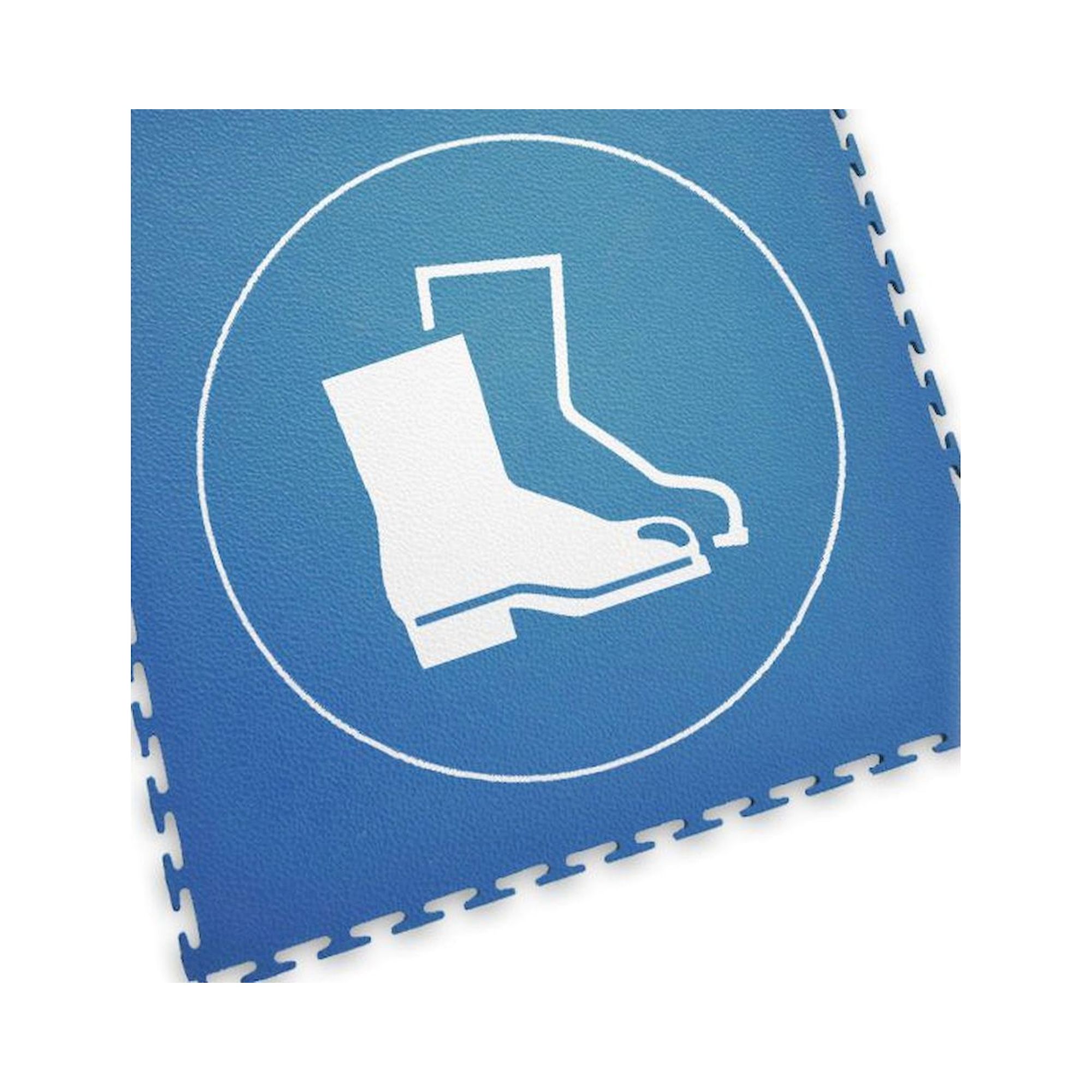

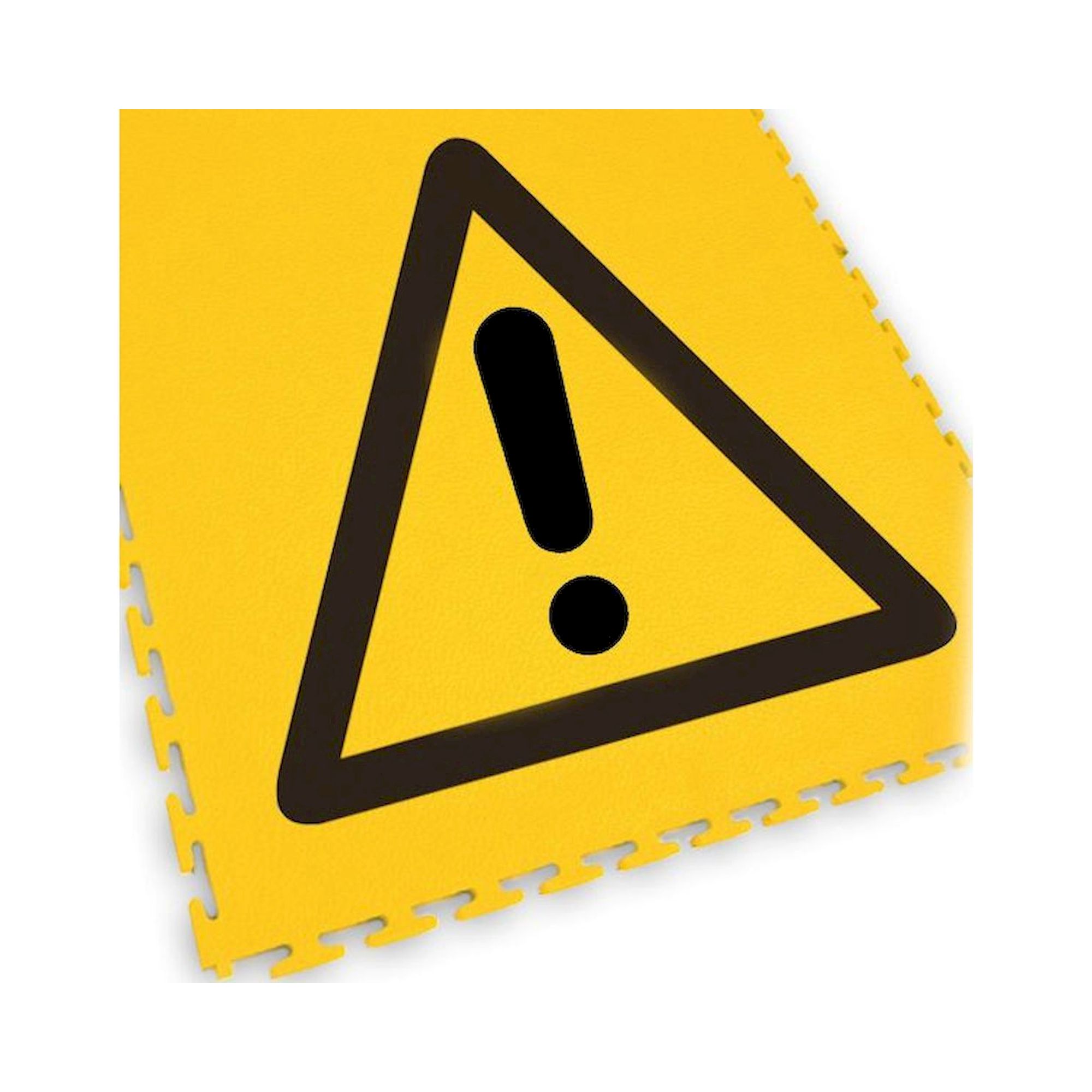

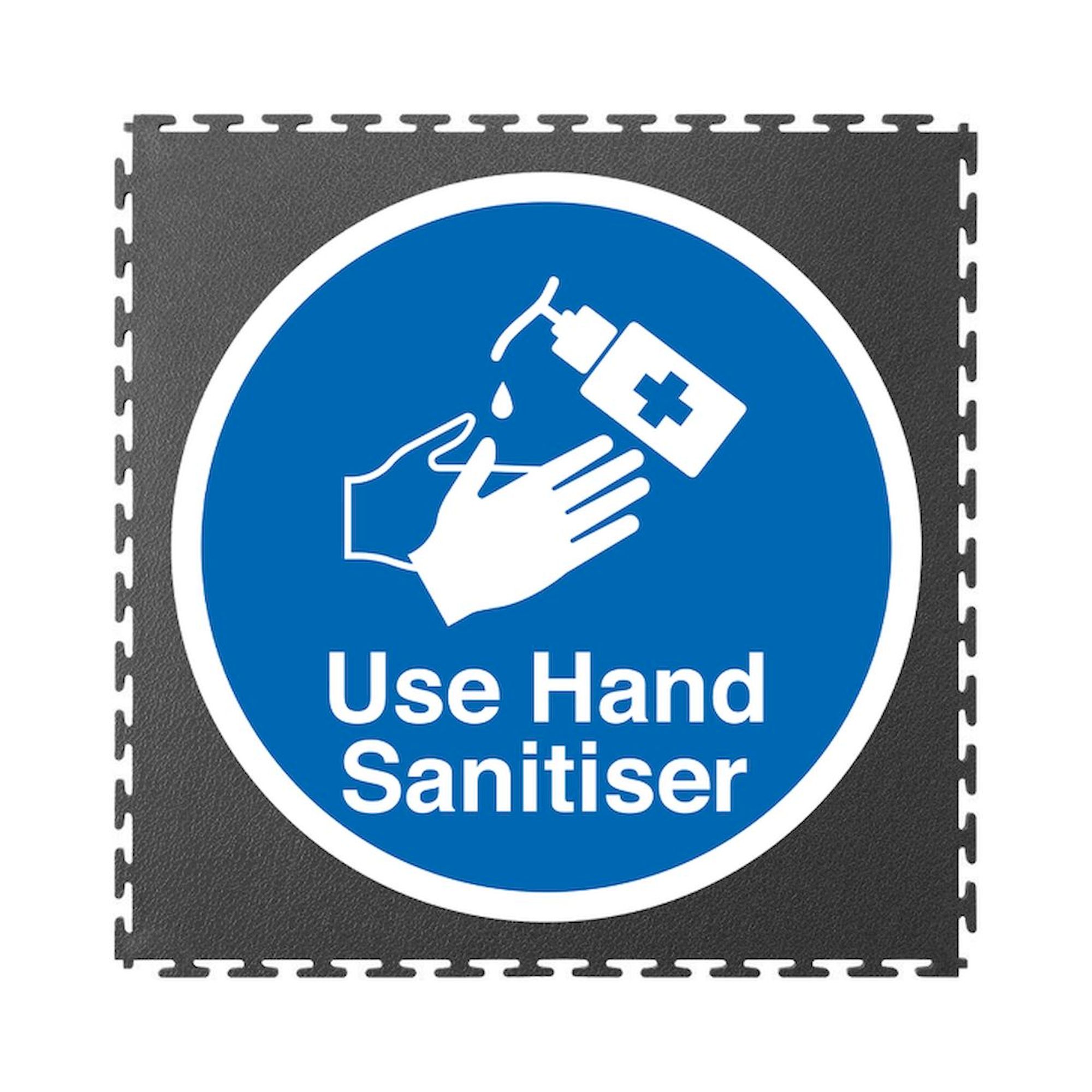

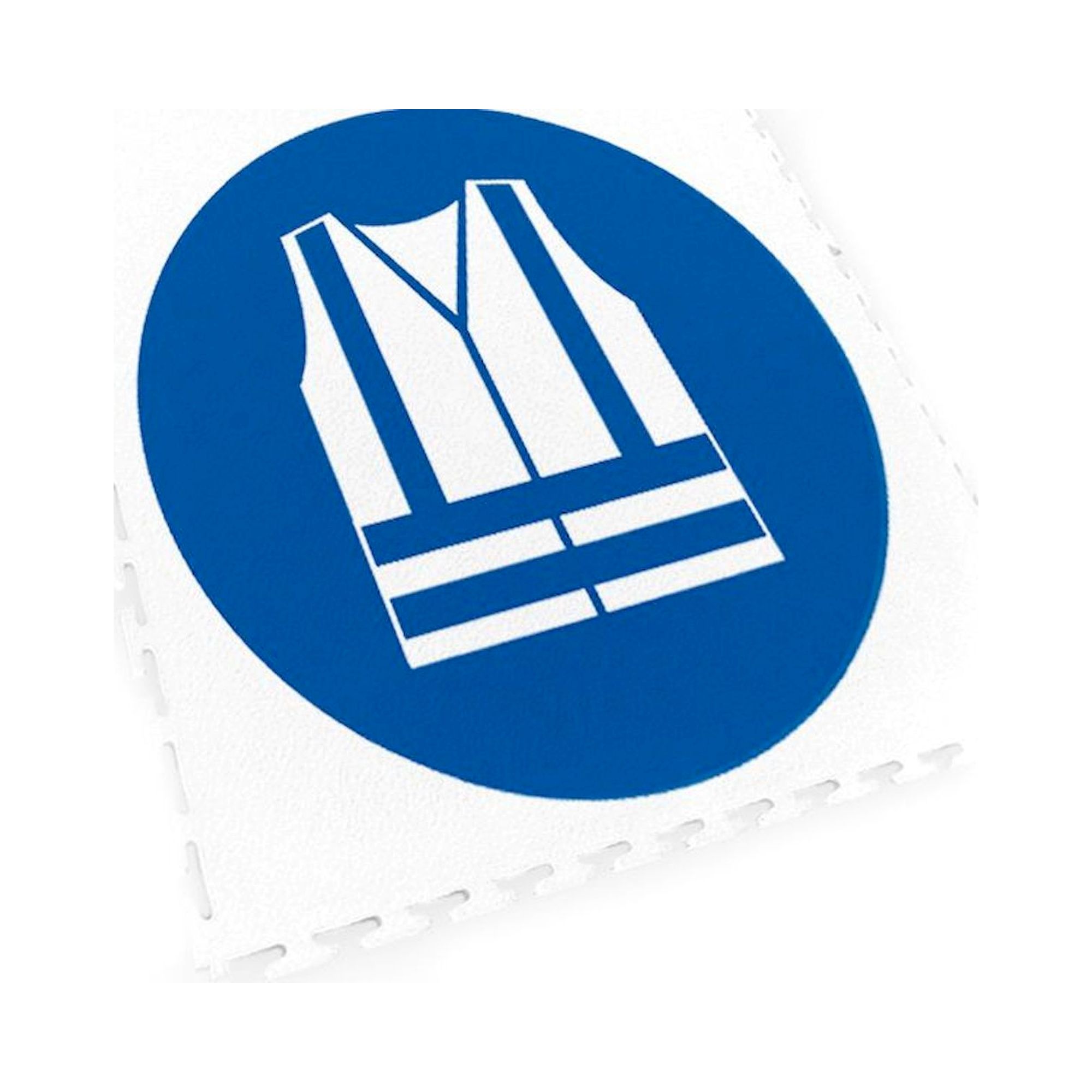

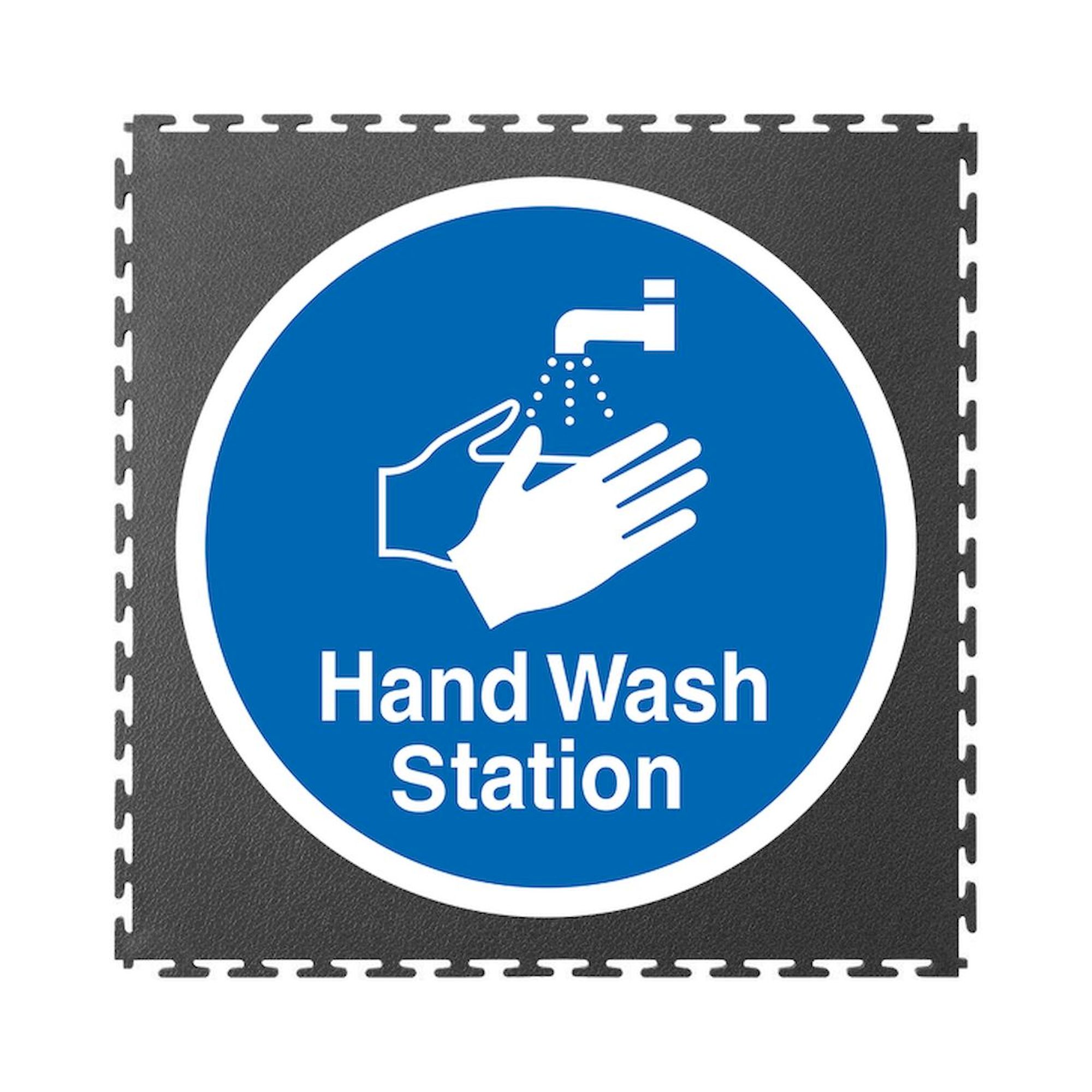

Bodenfliesen EcotileStandard-PVC-Bodenfliese, glatt und genoppt, 500x500x7 mm, viele Farben

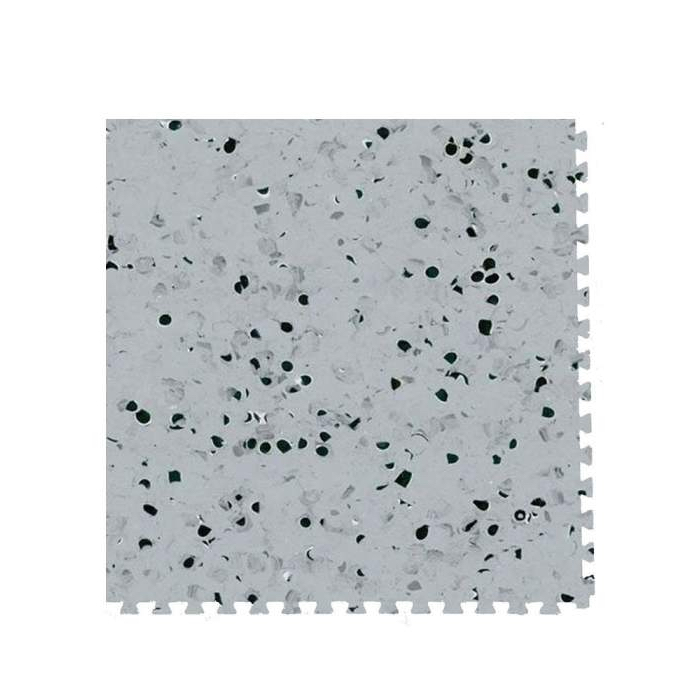

Bodenpuzzle GTI EL5 Connect ESDLeitfähige Vinylfliese 635 x 635 x 6 mm, Schwalbenschwanzprofil

Bodenfliesen GTI EL5 CleantechLeitfähig, 650 x 650 x 6 mm, klebstofffrei und thermisch verschweißbar

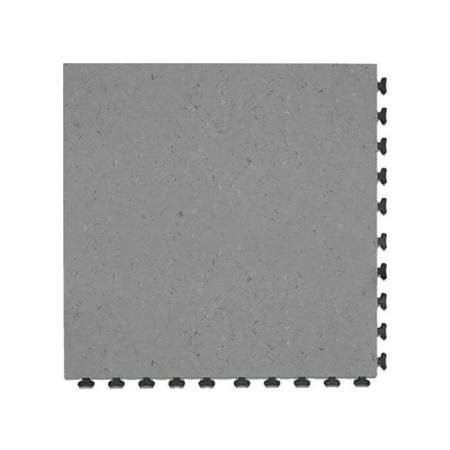

Bodenpuzzle ProFloorProFloor ESD-Fliesen für anspruchsvolle EPA-Zonen

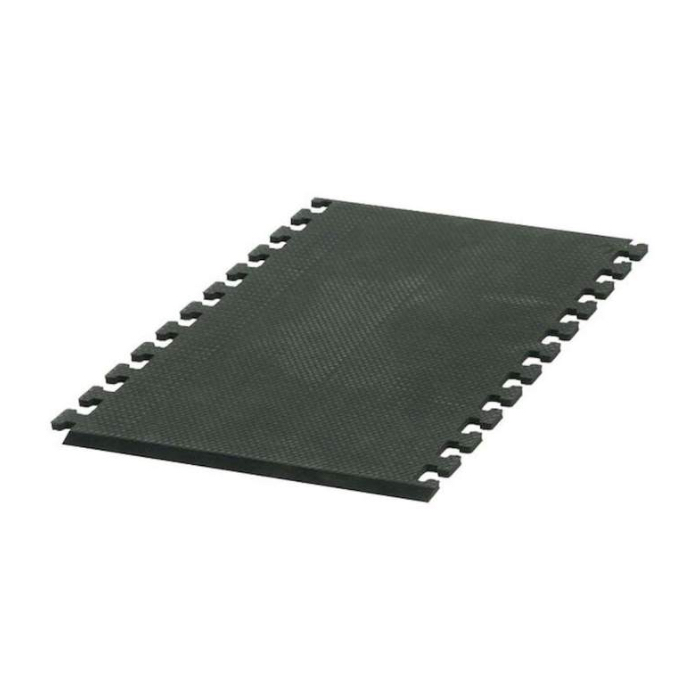

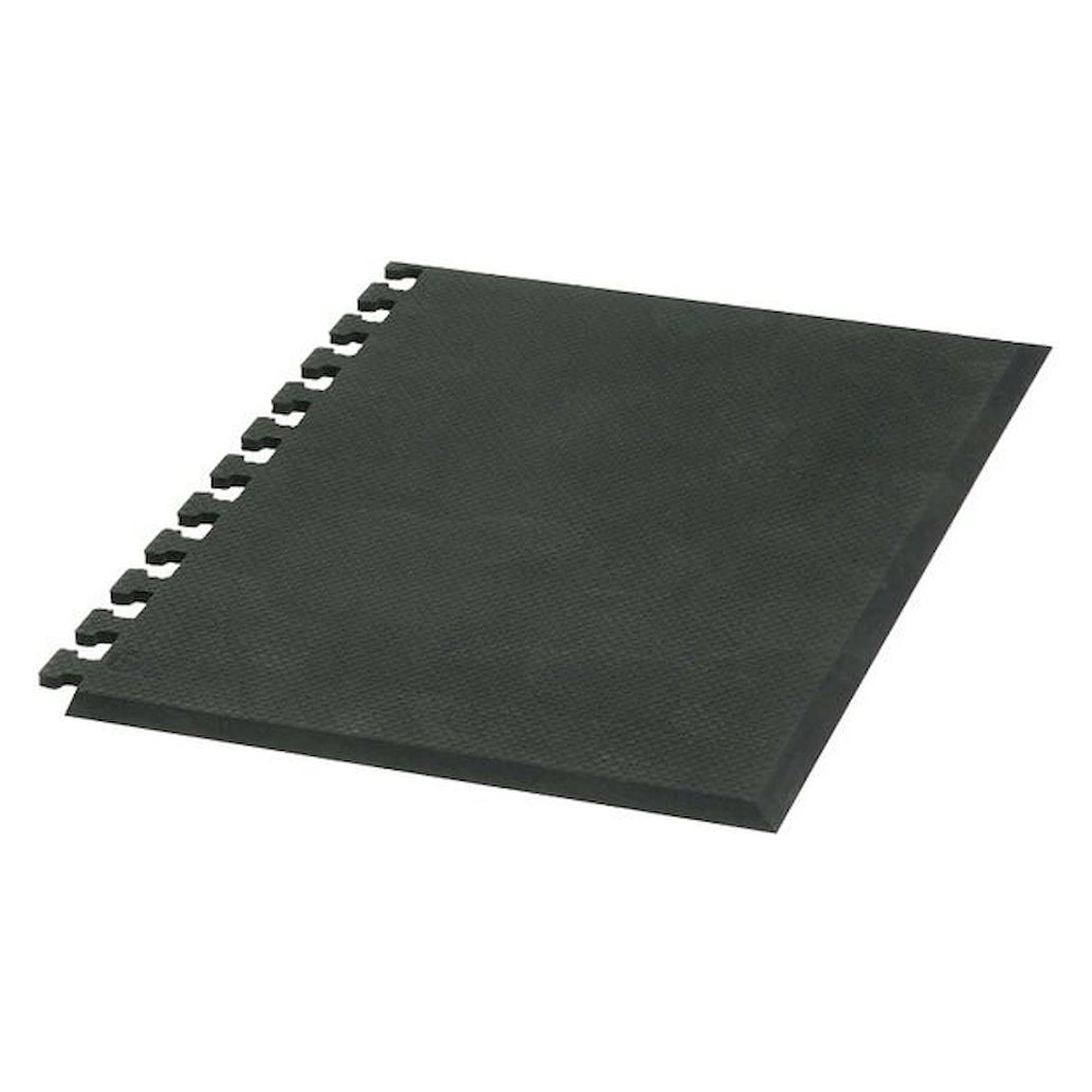

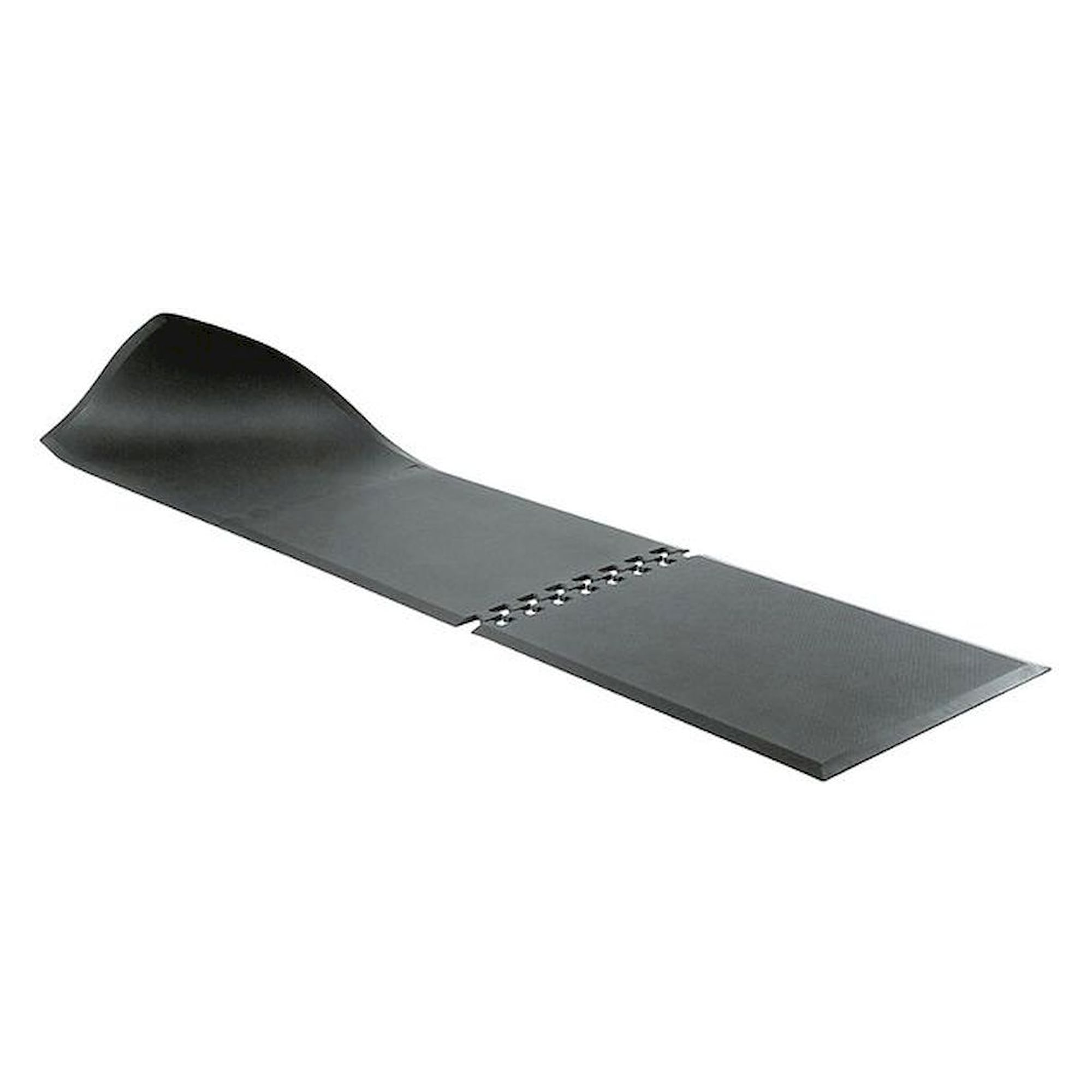

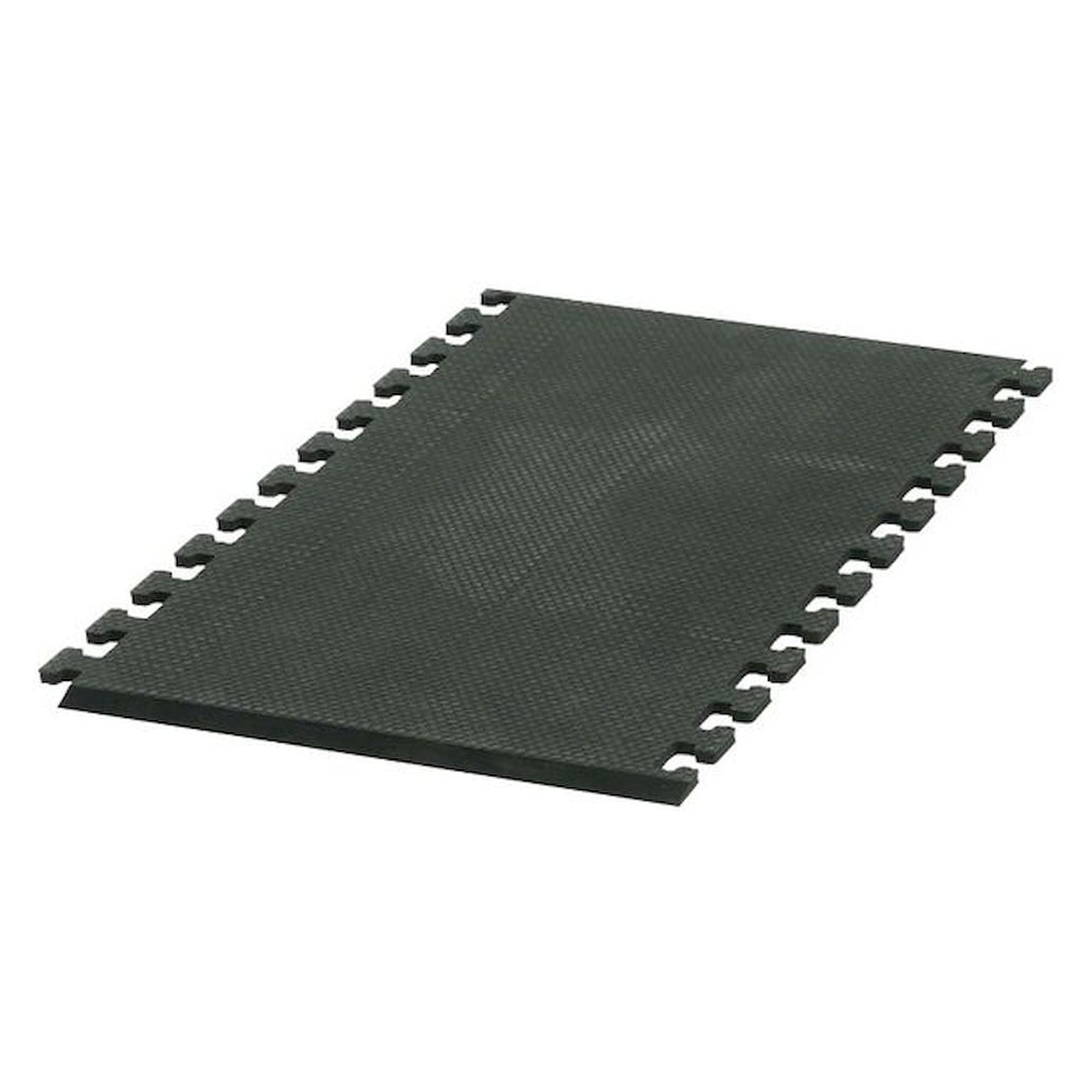

Puzzle-Klicksystem ECOSTATECOSTAT Klicksystem ESD, einfache Montage und Demontage

⚙ Kein Kleber, keine Wartezeit - die Restfeuchte des Untergrunds spielt keine Rolle, die Fläche ist unmittelbar nach dem Verlegen begehbar

✓ Rückbaubar ohne Rückstände - entscheidend in Mietflächen und bei temporären EPA-Zonen in Messehallen oder Schulungsräumen

↕ Teilaustausch statt Neuverlegung - beschädigte Einzelfliesen werden ohne Werkzeug ersetzt, die restliche Fläche bleibt liegen

⚡ Durchgehende Ableitung - die Verzahnung stellt den elektrischen Kontakt zwischen den Fliesen her, Erdung über Erdungsfliesen oder Kupferband

📦 Zonierung über Farben - Bereichsgrenzen, Fahrwege und EPA-Grenzen lassen sich ohne Markierungsband abbilden

System	Format	ESD-Einstufung	Belastbarkeit	Besonderheit
Ecotile Standard	500 x 500 x 7 mm	nicht ESD	leicht bis mittel	breite Farbauswahl, Standard-Industriefliese

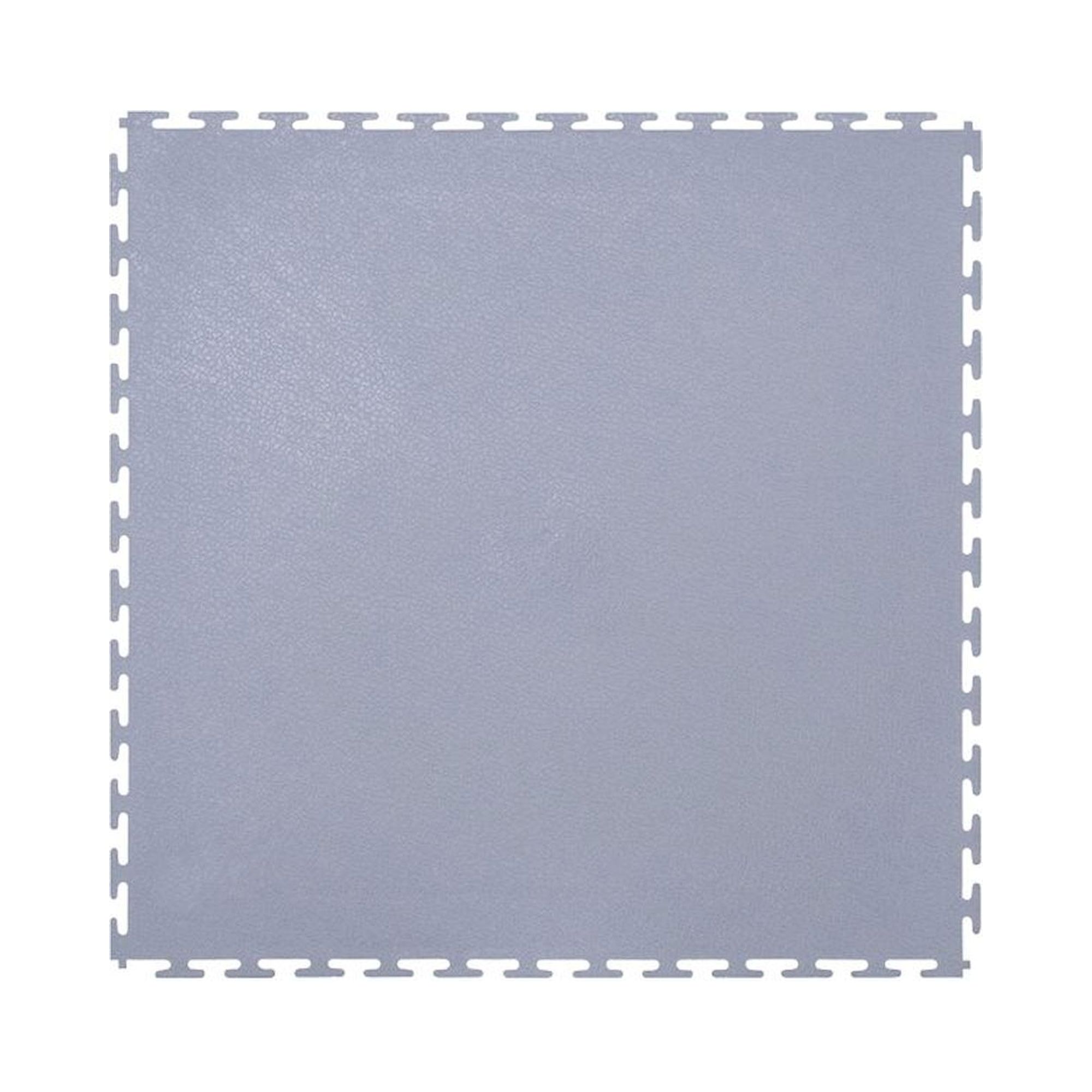

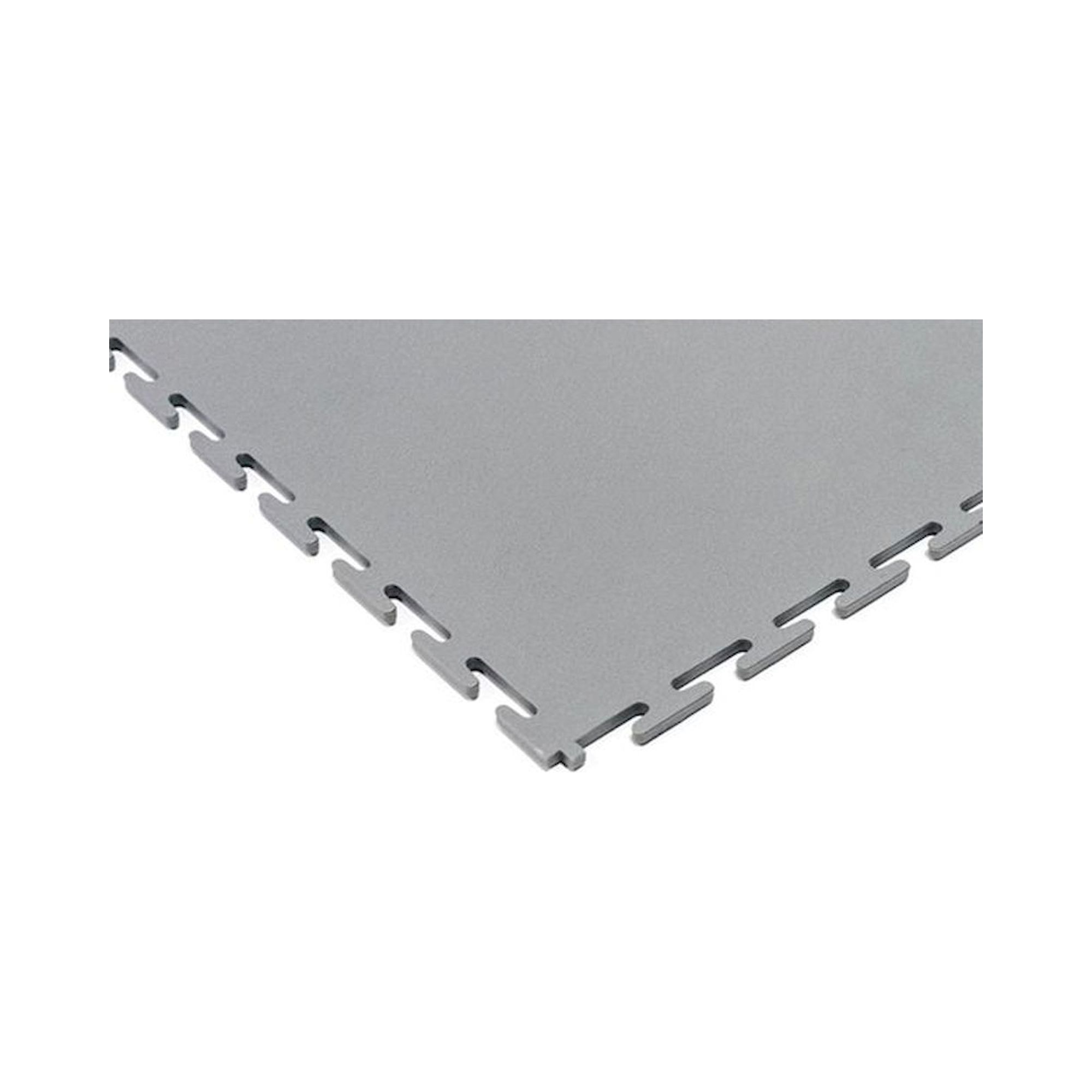

Ecotile ESD	500 x 500 x 7 mm	ableitfähig	leicht bis mittel	ESD-zertifiziert, gleiche Maße wie Standard

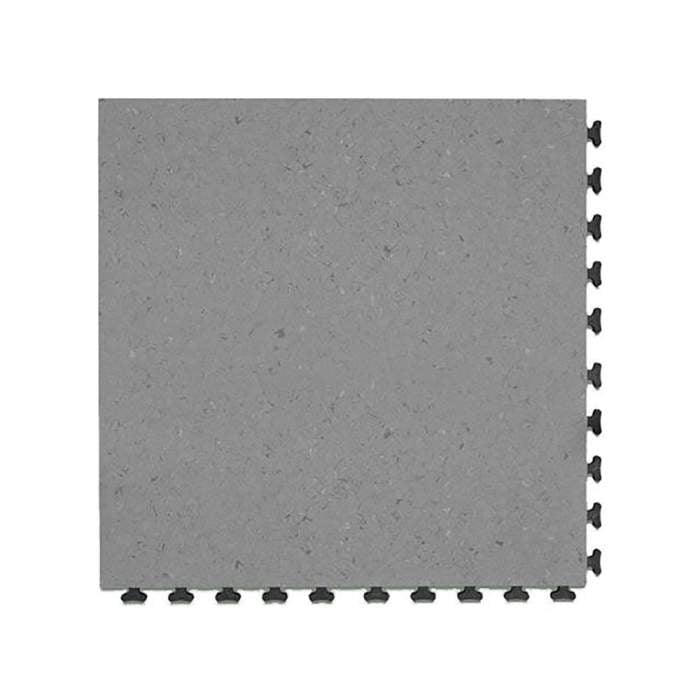

ProFloor ESD	608 x 608 x 10,5 mm	ableitfähig	mittel bis schwer	erhöhte mechanische Festigkeit, Rampenelemente
ECOSTAT Klicksystem	je nach Element	ableitfähig	leicht bis mittel	Klickverschluss, besonders einfache Demontage
GTI EL5 Connect	635 x 635 x 6 mm	leitfähig, 5 x 10⁴ bis 10⁶ Ω	schwer, Stapler und Hubwagen	Schwalbenschwanzprofil, Eck- und Zugangsfliesen
GTI EL5 Cleantech	650 x 650 x 6 mm	leitfähig, 5 x 10⁴ bis 10⁶ Ω	schwer, Stapler und Hubwagen	gerade Kanten, thermisch verschweißbar, flüssigkeitsdicht

Leitfähig bedeutet einen niedrigeren Widerstand als ableitfähig. Welche Stufe gefordert ist, gibt das ESD-Konzept nach DIN EN 61340-5-1 vor.

Typische Einsatzbereiche: ESD-Schutzbereiche in Elektronikfertigung und SMT-Bestückung, flexible Arbeitsplatzgestaltung in Mietflächen oder wechselnden Produktionslayouts, Reinraum-Vorzonen mit Partikelschutzanforderungen, Lager- und Kommissionierbereiche sowie Servicewerkstätten für empfindliche elektronische Geräte.

Wenn eine durchgehende Fläche ohne Fugenraster gefordert ist, führt der Weg zu Bodenbelag Rollen. Für Doppelböden und Flächen mit späterem Teilaustausch bei gleichzeitiger Verklebung sind ESD-Klebefliesen vorgesehen.
