Was sind ESD-Messgeräte und wofür werden sie in der industriellen Elektronikfertigung eingesetzt?

ESD-Messgeräte sind hochpräzise Instrumente zur Messung elektrostatischer Parameter wie Oberflächenwiderstand, Ableitwiderstand und elektrische Feldstärke in ESD-geschützten Bereichen. Sie werden primär in der Halbleiterfertigung, Elektronikproduktion und Luft- und Raumfahrtindustrie eingesetzt, um die Funktionsfähigkeit von ESD-Schutzmaßnahmen kontinuierlich zu überwachen. Systeme wie das TeraResist 8000 oder Warmbier Metriso 3000 ermöglichen die Verifikation von Widerstandswerten im Terraohm-Bereich und gewährleisten die Einhaltung kritischer ESD-Schutzstandards. Die Geräte dokumentieren Messwerte mit Temperatur- und Luftfeuchtigkeitsdaten für lückenlose Qualitätssicherung.

Welche technischen Auswahlkriterien sind bei ESD-Messgeräten entscheidend und welche Messbereiche bieten professionelle Systeme?

Entscheidende Auswahlkriterien für ESD-Messgeräte umfassen den Widerstandsmessbereich von 10³ bis 10¹⁶ Ohm, die Messgenauigkeit im Terraohm-Bereich und die Dokumentationsfähigkeiten. Professionelle Systeme wie das EP-RM 4000 Test-Kit bieten integrierte Temperatur- und Feuchtigkeitssensoren, Barcode- und QR-Code-Leser sowie SD-Kartenaufzeichnung für vollständige Rückverfolgbarkeit. Die Messspannung sollte zwischen 10V und 1000V einstellbar sein, während die Auflösung bei hochohmigen Messungen mindestens 0,1% betragen muss. Audit-Kits wie das SafeGuard SG-AK-RO-MG kombinieren mehrere Messverfahren in einem transportablen System für umfassende ESD-Audits.

Welche DIN- und EN-Normen gelten für ESD-Messgeräte und deren Kalibrierung in industriellen Anwendungen?

ESD-Messgeräte müssen nach DIN EN 61340-5-1 für ESD-Schutzprogramme und DIN EN 61340-2-3 für Materialprüfungen kalibriert und eingesetzt werden. Die Geräte-Kalibrierung erfolgt nach DIN EN ISO/IEC 17025 in akkreditierten Laboren, wobei Kalibrierintervalle von 12 Monaten für kritische Anwendungen vorgeschrieben sind. Systeme wie das TeraResist RM 4000 werden mit werkskalibrierter Zertifizierung geliefert und entsprechen den Anforderungen der ANSI/ESD S20.20 für ESD-Kontrollprogramme. Die Dokumentationspflicht nach DIN EN 61340-5-2 erfordert lückenlose Aufzeichnung aller Messwerte mit Umgebungsbedingungen und Gerätestatus.

Was unterscheidet ESD-Audit-Kits von einzelnen Widerstandsmessgeräten und welche Systemvarianten sind verfügbar?

ESD-Audit-Kits wie das Professional TeraResist mit Trolley kombinieren Oberflächenwiderstandsmessungen, Erdungsmessungen, Feldstärkenmessungen und Körperspannungsmessungen in einem transportablen System für umfassende ESD-Audits. Einzelne Messgeräte wie der Charged Plate Monitor CPM 74 spezialisieren sich auf spezifische Parameter wie Ionisatorleistung oder Oberflächenpotentiale mit höherer Messgenauigkeit. Basic-Kits enthalten standardmäßig Terraohmmeter und Elektroden, während Professional-Varianten zusätzlich Body-Voltage-Meter, Feldmessgeräte und automatische Dokumentationssysteme integrieren. Multifunktionsgeräte wie das SCS EM EYE-Meter 770715 vereinen mehrere Messverfahren in einem kompakten Gehäuse für mobile Anwendungen.

Welche Anschluss- und Installationsanforderungen haben professionelle ESD-Messgeräte in industriellen Umgebungen?

Professionelle ESD-Messgeräte erfordern kalibrierte Messelektroden mit 2,5 kg Gewicht nach ANSI/ESD STM11.11 und geschirmte Messleitungen mit definierten Kapazitätswerten unter 200 pF für präzise Terraohm-Messungen. Die Geräte benötigen eine stabile 230V AC Spannungsversorgung oder Akkubetrieb mit mindestens 8 Stunden Laufzeit für mobile Anwendungen. Systeme wie das Metriso 3000 Kit integrieren USB-Schnittstellen für PC-Verbindung und RS232-Ports für Datentransfer, während die Erdungsanschlüsse über 4mm-Bananenstecker oder Krokodilklemmen mit weniger als 1 Ohm Übergangswiderstand realisiert werden. Die Messumgebung muss klimatisiert sein mit relativer Luftfeuchtigkeit zwischen 45% und 55% für reproduzierbare Ergebnisse.

Welche Schutzklassen und Betriebstemperaturbereiche bieten industrielle ESD-Messgeräte für unterschiedliche Einsatzumgebungen?

Industrielle ESD-Messgeräte sind typischerweise in Schutzklasse IP40 bis IP54 ausgeführt und für Betriebstemperaturen von 0°C bis 50°C bei relativer Luftfeuchtigkeit von 20% bis 80% ohne Kondensation spezifiziert. Robuste Audit-Systeme wie das TeraResist Professional mit Trolley bieten IP54-Schutz gegen Staub und Spritzwasser für den Einsatz in Produktionsumgebungen. Die elektrische Sicherheit entspricht Schutzklasse II nach DIN EN 61010-1 mit doppelter Isolierung und maximalen Messspannungen bis 1000V DC. Präzisionsmessgeräte arbeiten optimal bei 23°C ± 2°C und 50% ± 5% relativer Luftfeuchtigkeit, während mobile Systeme erweiterte Temperaturbereiche von -10°C bis 60°C für Feldanwendungen abdecken.

Welche Wartungsintervalle und Kalibrierzyklen sind für ESD-Messgeräte nach industriellen Standards vorgeschrieben?

ESD-Messgeräte erfordern jährliche Kalibrierung durch DAkkS-akkreditierte Labore nach DIN EN ISO/IEC 17025, wobei kritische Anwendungen in der Halbleiterfertigung halbjährliche Intervalle vorschreiben. Die tägliche Funktionsprüfung erfolgt mit zertifizierten Referenzwiderständen von 10⁶ Ohm und 10⁹ Ohm, während monatliche Drift-Checks mit 10¹² Ohm Kalibrierwiderständen durchgeführt werden. Systeme wie das RM 4000 speichern automatisch Kalibrierhistorien und Drift-Verläufe auf SD-Karten für lückenlose Dokumentation. Die Gerätelebensdauer beträgt bei ordnungsgemäßer Wartung 10 bis 15 Jahre, wobei Messelektroden alle 2 Jahre und Messleitungen bei Beschädigung oder nach 50.000 Messzyklen ersetzt werden müssen.

ESD Messgeräte

ESD Messgeräte / Prüfgeräte

ESD-Messgeräte erfassen Oberflächenwiderstände, elektrostatische Feldstärken und Ableitwiderstandswerte an Materialien, Personen und Arbeitsflächen. Das Sortiment reicht vom kompakten Handmessgerät bis zum kalibrierten Audit-Koffer-Set: Teraohmmeter wie der EP-RM 4000 und der Safe-Stat RM 4000 messen Widerstände im Bereich 10&sup4; bis 10¹³ Ω und protokollieren gleichzeitig Datum, Uhrzeit, Temperatur und Luftfeuchte. Oberflächenwiderstandsmessgeräte der SRM-Baureihe (Warmbier SRM 110, SRM 200) und Hochohmmeter der Metriso-Baureihe (B530, 3000) ergänzen das Programm für werksseitige Regelmessungen und IEC 61340-Konformitätsprüfungen.

Für vollständige EPA-Audits stehen kombinierte Widerstandsfeld-Messkoffer bereit: das ESD Audit Kit Professional enthält alle Elektroden, Messleitungen und Kalibrierungshilfen für eine strukturierte Zonenprüfung gemäß DIN EN 61340-5-1. Charged Plate Monitore (CPM 74, CPM 8374B) messen Ionisierleistung und Entladezeit von Ionisiergeräten. Ergänzende Kalibrierservices und Verifikationseinheiten (z.B. Warmbier RM.VU) sichern die Rückführbarkeit der Messergebnisse.

⚡ Messbereich 10&sup4;-10¹² Ω - Teraohmmeter und Hochohmmeter für dissipative und leitfähige Materialien

⚙ Kombinierte Messung - Widerstand, Temperatur und Luftfeuchte in einem Gerät (EP-RM 4000, Safe-Stat RM 4000)

✓ IEC 61340-5-1 konform - kalibrierte Geräte mit SD-Karte, Barcode- und QR-Leser für dokumentationspflichtige Prüfungen

📦 Audit-Koffer-Sets - vollständige Prüfausrüstung inklusive Elektroden, Messleitungen und Trolley-Option

✦ Charged Plate Monitore - Messung von Entladezeit und Ionisierleistung, CPM 74 analog, CPM 8374B digital

↕ Kalibrierung und Verifikation - Verifikationseinheit RM.VU und Kalibrierservices für Metriso-Baureihe

Gerät	Messgröße	Besonderheit
EP-RM 4000 / Safe-Stat RM 4000	Oberflächenwiderstand 10&sup4;-10¹² Ω	Datum/Uhrzeit/T&F-Protokoll, SD-Karte, QR-Leser
Warmbier SRM 110 / SRM 200	Oberflächenwiderstand	Kompaktes Handgerät, Verification Kit VK mit Koffer

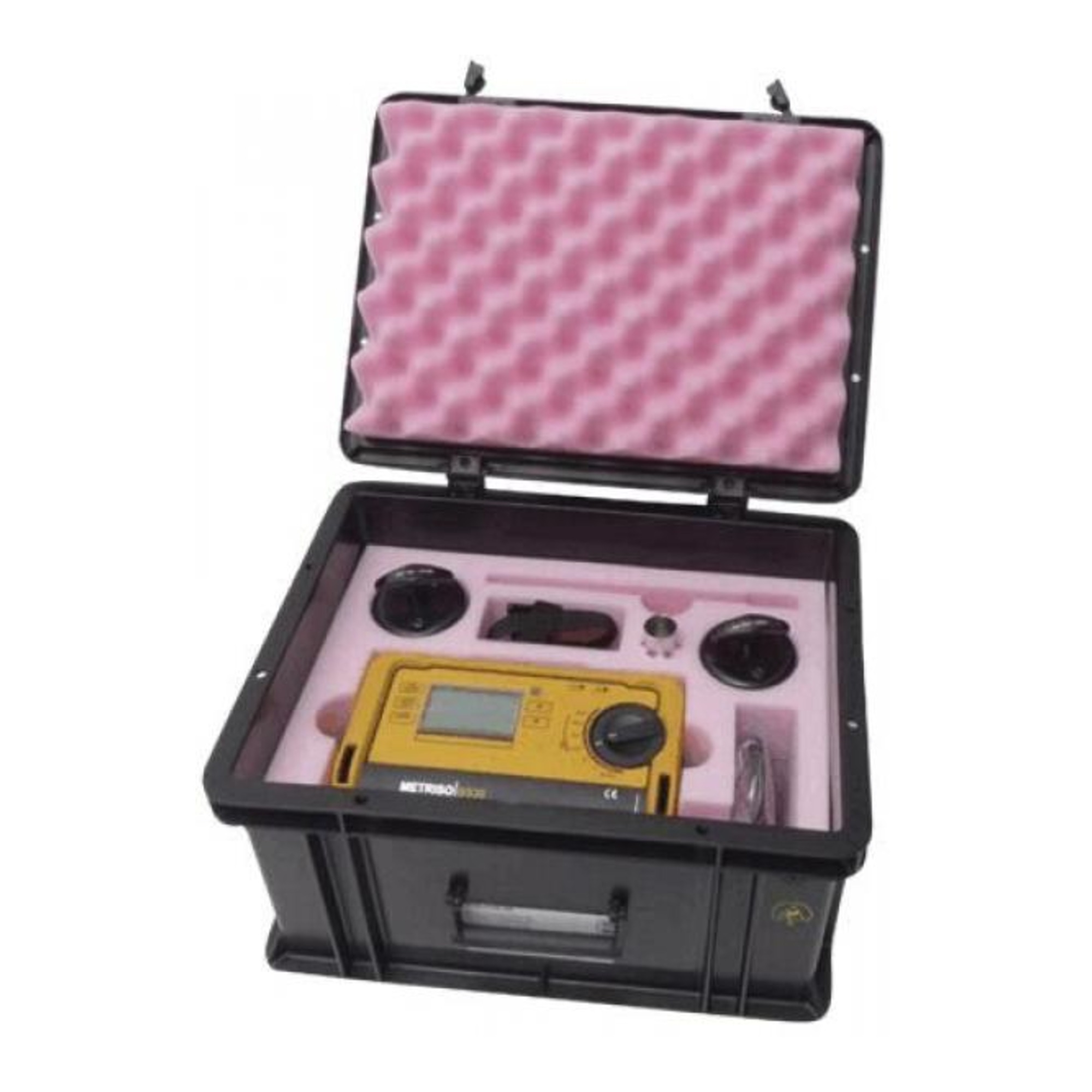

Metriso B530 / Metriso 3000	Hochohmwiderstand	Digital, Mess-Kit mit 850er und 870er Elektroden
MegaGuard easy / Pro / ProPlus	Hochohmwiderstand	LED-Anzeige bis Digitaldisplay-Set
CPM 74 / CPM 8374B	Ionisierleistung, Entladezeit	Analog bzw. digital, Hochspannungsmesskopf
ESD Audit Kit Professional	Widerstand und Feld	Komplett-Koffer, optional mit Trolley

Typische Einsatzbereiche: Erstprüfung und periodische Kontrolle von EPA-Zonen nach DIN EN 61340-5-1, Incoming-Prüfung von ESD-Materialien (Matten, Tischplatten, Verpackungen), Verifikation von Ionisiergeräten mittels Charged Plate Monitor, Kalibrierungsnachweise für Qualitätsmanagementsysteme (ISO 9001, IATF 16949) sowie Auditierung von Schutzausrüstungen und Bodenbelägen in Elektronikfertigung, Halbleiterindustrie und Medizintechnik.

✓ Kalibrierte GeräteRückführbar nach DIN EN ISO/IEC 17025

📦 KomplettlösungenAudit-Kits mit Elektroden, Messleitungen und Koffer
