Abgleichwerkzeuge und Trimmer
Spezial- und Sonderwerkzeuge

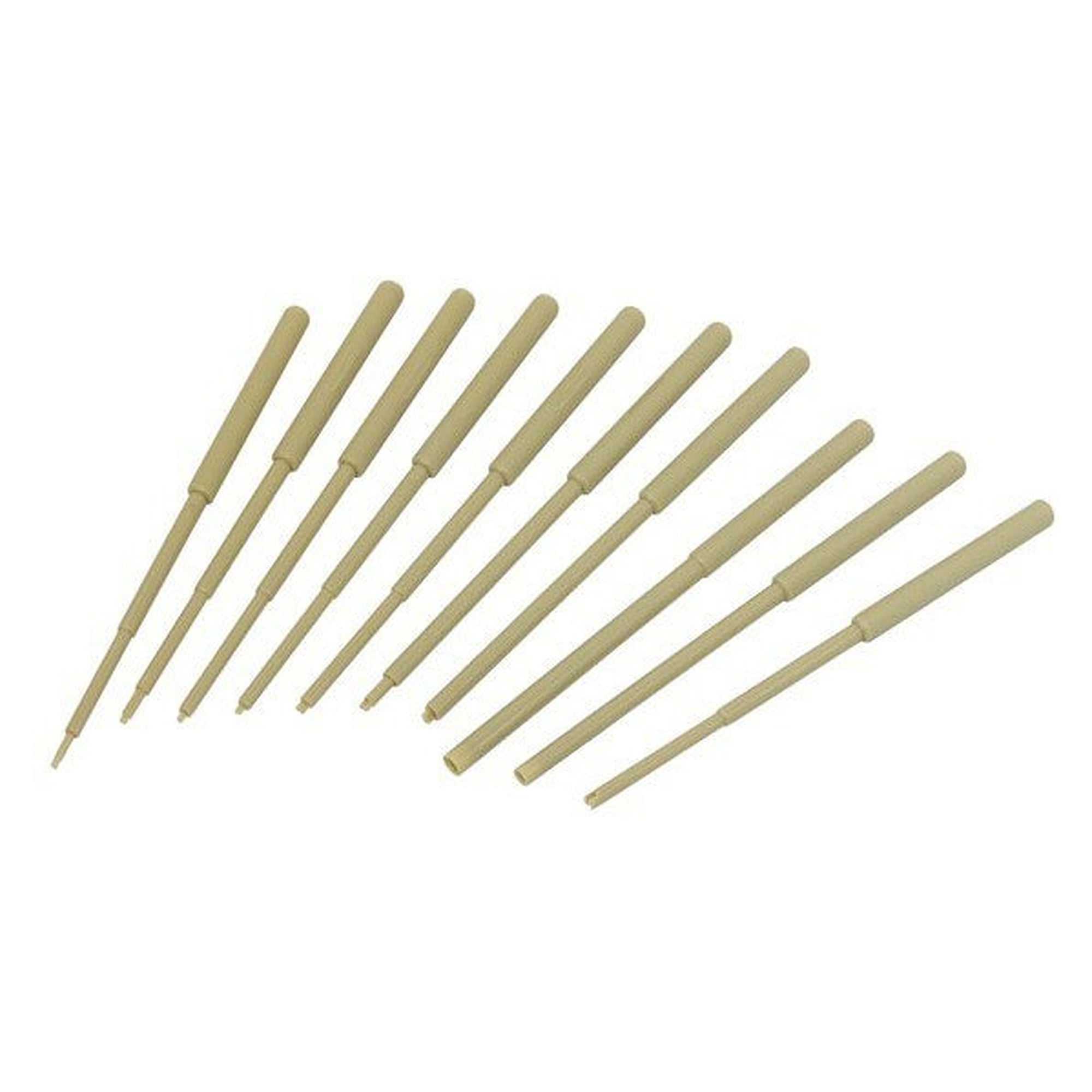

Abgleichwerkzeuge und Trimmer dienen dem Einstellen von Ferritkernen, Spulen und Trimmpotentiometern auf bestückten Leiterplatten. Klinge und Schaft bestehen aus Keramik oder Kunststoff, damit weder das Werkzeug noch die Hand die Induktivität oder Kapazität der Schaltung verstimmt; ein Metallschraubendreher verfälscht den Abgleich und macht die Messung unbrauchbar. Übliche Klingenbreiten liegen zwischen 0,9 und 3 mm bei 32 mm Klingenlänge, dazu kommen Sechskant- und Kreuzschlitzprofile für Trimmerköpfe. Die Kategorie umfasst 30 Artikel von Bernstein, C.K, Bahco und Piergiacomi.
| Klingenprofil | Abmessung | Werkstoff | Einsatz |
|---|---|---|---|
| Schlitz | 0,9 bis 3 mm, Klingenlänge 32 mm | Keramik | Ferritkerne und Spulenkerne |
| Sechskant | 1,95 und 2,45 mm | Keramik | Trimmpotentiometer mit Sechskantaufnahme |
| Kreuzschlitz | PH000 bis PH0 | Keramik | Trimmerköpfe mit Kreuzprofil |
| Schlitz doppelseitig | 0,3 x 2,5 bis 0,8 x 2,0 mm | Acetalharz | Abgleich an Baugruppen, Gesamtlänge 195 bis 220 mm |
| Abkratzspitze | AWG 18 bis AWG 24 | metallische Schneide, isolierter Griff | Entfernen von Drahtlack vor dem Löten |
Typische Einsatzbereiche: Abgleich von ZF-Filtern, Schwingkreisen und Spulen in der HF-Technik; Einstellen von Trimmpotentiometern auf bestückten Leiterplatten; Kalibrierung und Service an Mess- und Prüfgeräten; Feinabgleich in der Funk- und Antennentechnik; Entfernen von Kupferlack an Wickeldrähten vor dem Löten; Reparatur- und Nacharbeitsplätze in der EPA, an denen kein metallisches Werkzeug an die Schaltung darf.
