Stative für USB-Handmikroskope - Hochwertige Halterungen

Was sind Mikroskop-Stative und für welche industriellen Anwendungen werden sie eingesetzt?

Mikroskop-Stative sind präzise mechanische Positionierungssysteme für USB-Handmikroskope, die stabile und vibrationsfrei Untersuchungen in der industriellen Qualitätskontrolle ermöglichen. Diese werden primär in der Pneumatik- und Hydraulikbranche zur Inspektion von Dichtungen, Ventilkörpern und Verbindungselementen sowie in der Elektronikfertigung zur Lötstellen- und Bauteilprüfung eingesetzt. Typische Anwender sind Automobilzulieferer, Maschinenbau-Unternehmen und Fertigungsbetriebe, die reproduzierbare Messungen bei Vergrößerungen bis 200x benötigen.

Welche technischen Auswahlkriterien sind bei Mikroskop-Stativen entscheidend?

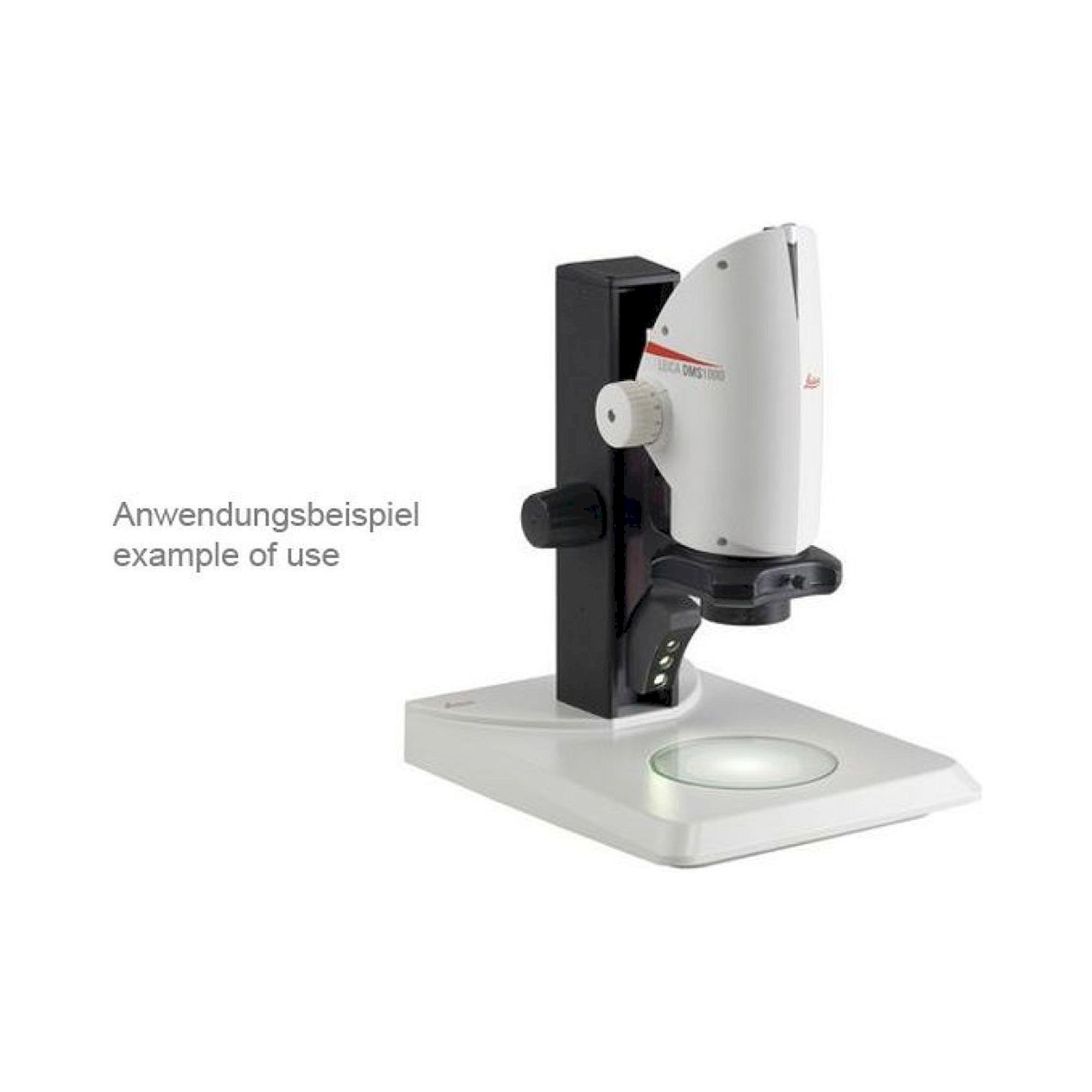

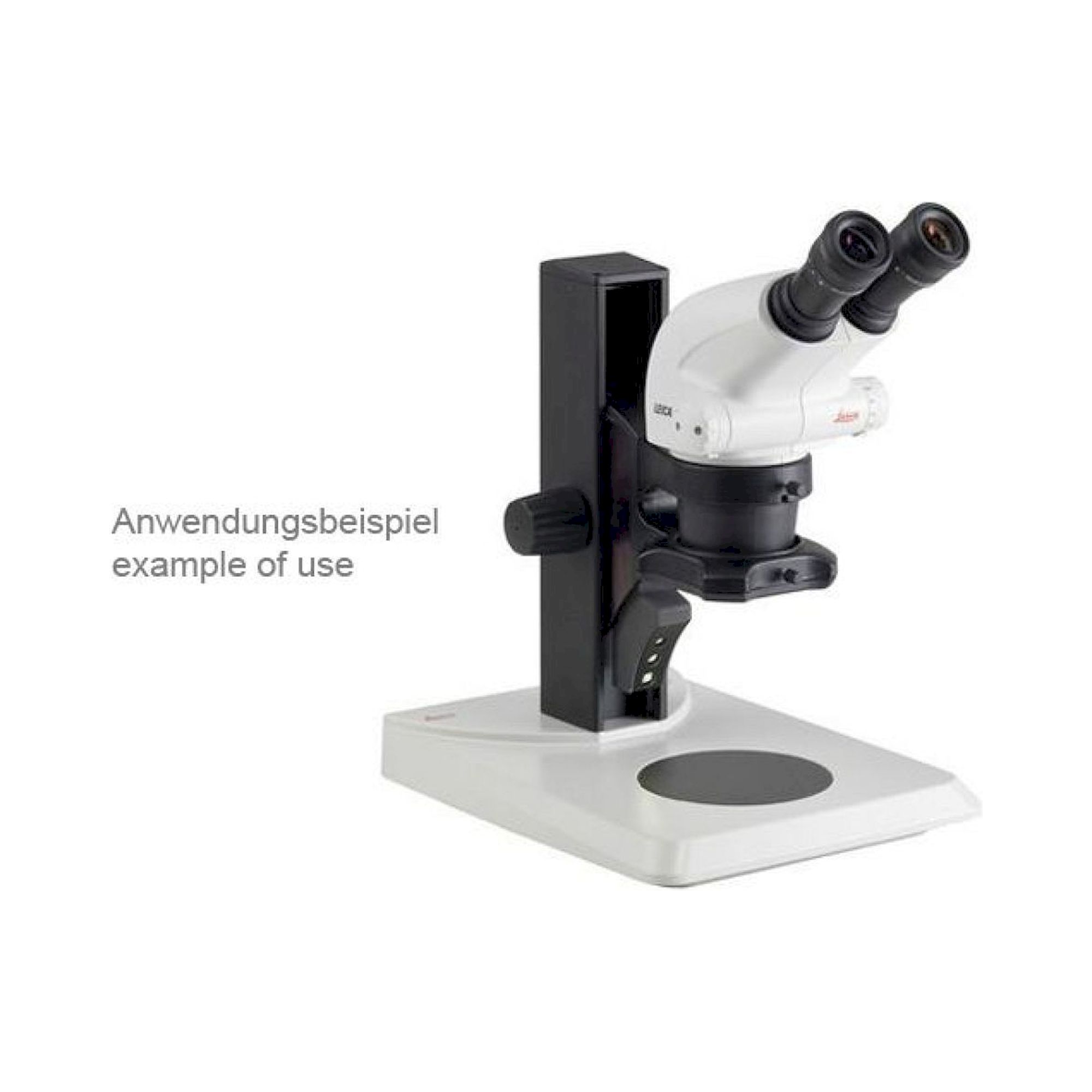

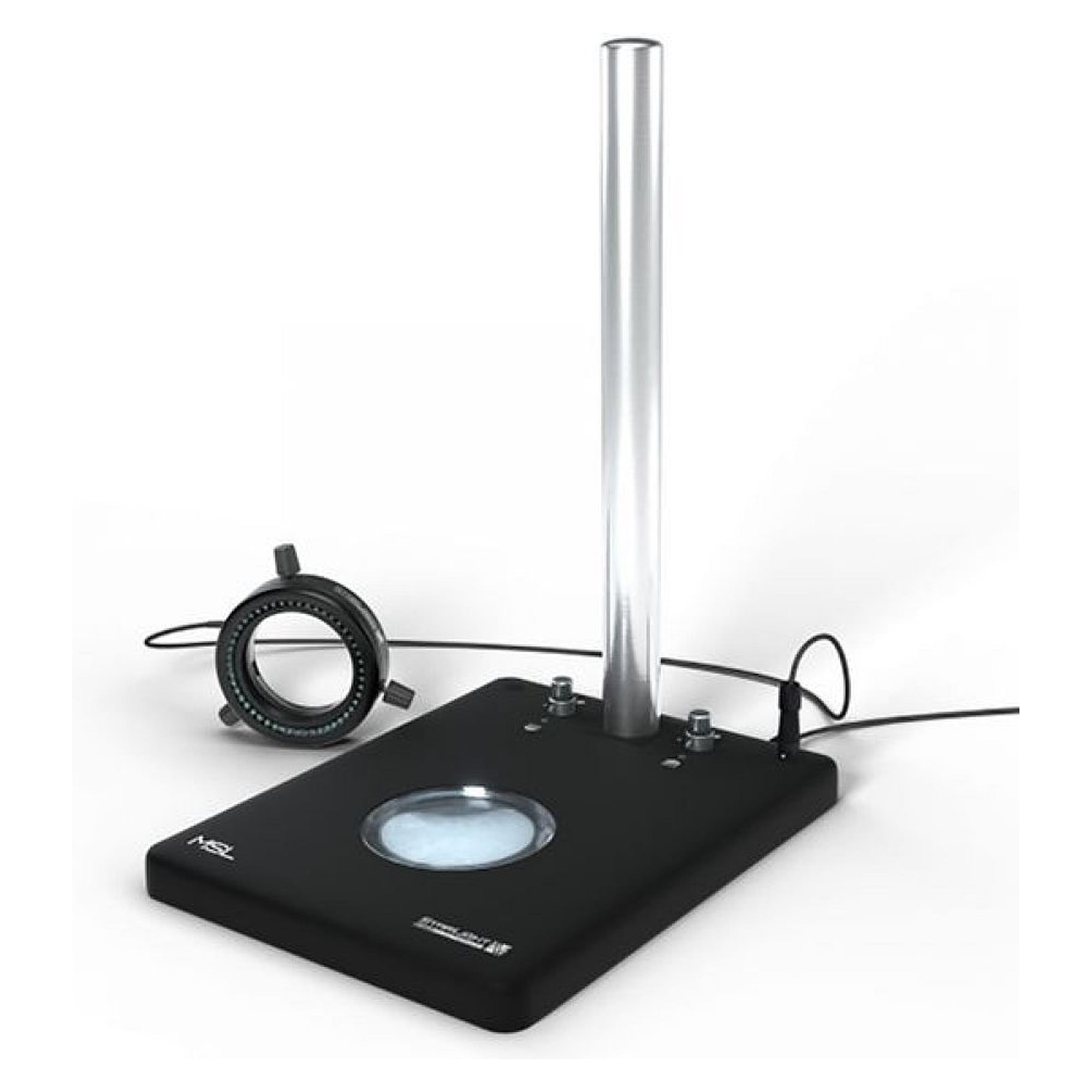

Der Spanndurchmesser bestimmt die maximal aufnehmbare Mikroskopgröße, wobei Starlight MSL3-Modelle Durchmesser von 66 mm bis 74 mm abdecken. Die Beleuchtungsart unterscheidet sich zwischen Durch-, Auf- und Ringlicht-Systemen, wie sie bei Leica LED2500-Stativen mit integriertem LED-Auflicht verfügbar sind. Weitere Kriterien sind die Höhenverstellbarkeit der Säulenständer, die Schwenkbarkeit der Arme bei Vision MES-005 Elite-Modellen und die Tischbefestigung mittels Klemmen oder Standfüßen.

Welche DIN- oder EN-Normen gelten für industrielle Mikroskop-Stative?

Mikroskop-Stative unterliegen der DIN EN 61010-1 für elektrische Sicherheit von Mess- und Laborgeräten sowie der DIN EN 61326-1 bezüglich elektromagnetischer Verträglichkeit. Die mechanische Stabilität wird nach DIN EN ISO 9001 Qualitätsmanagementsystem geprüft, während die LED-Beleuchtungsmodule der DIN EN 62471 für photobiologische Sicherheit entsprechen müssen. ESD-gerechte Ausführungen folgen zusätzlich der DIN EN 61340-5-1 für elektrostatische Ableitung am Arbeitsplatz.

Was unterscheidet Flexi-Tischstative von Säulenständern bei der Mikroskop-Positionierung?

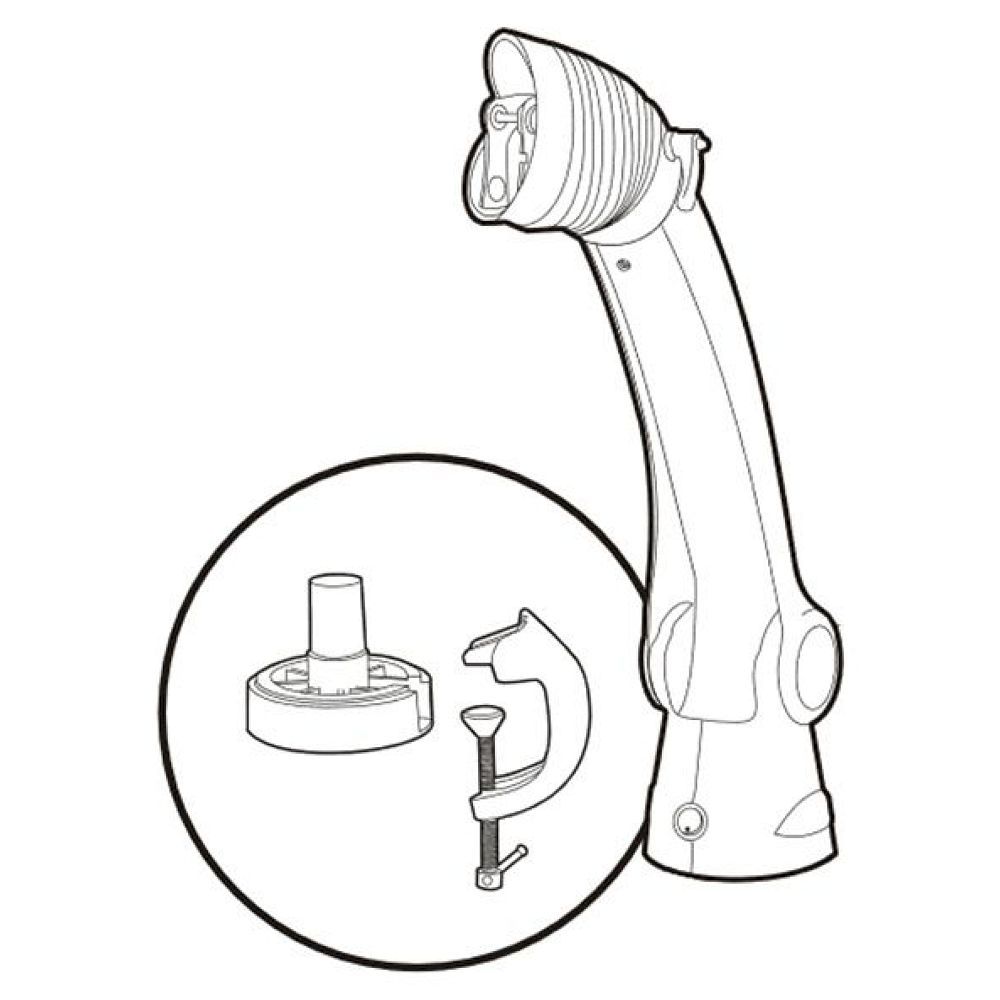

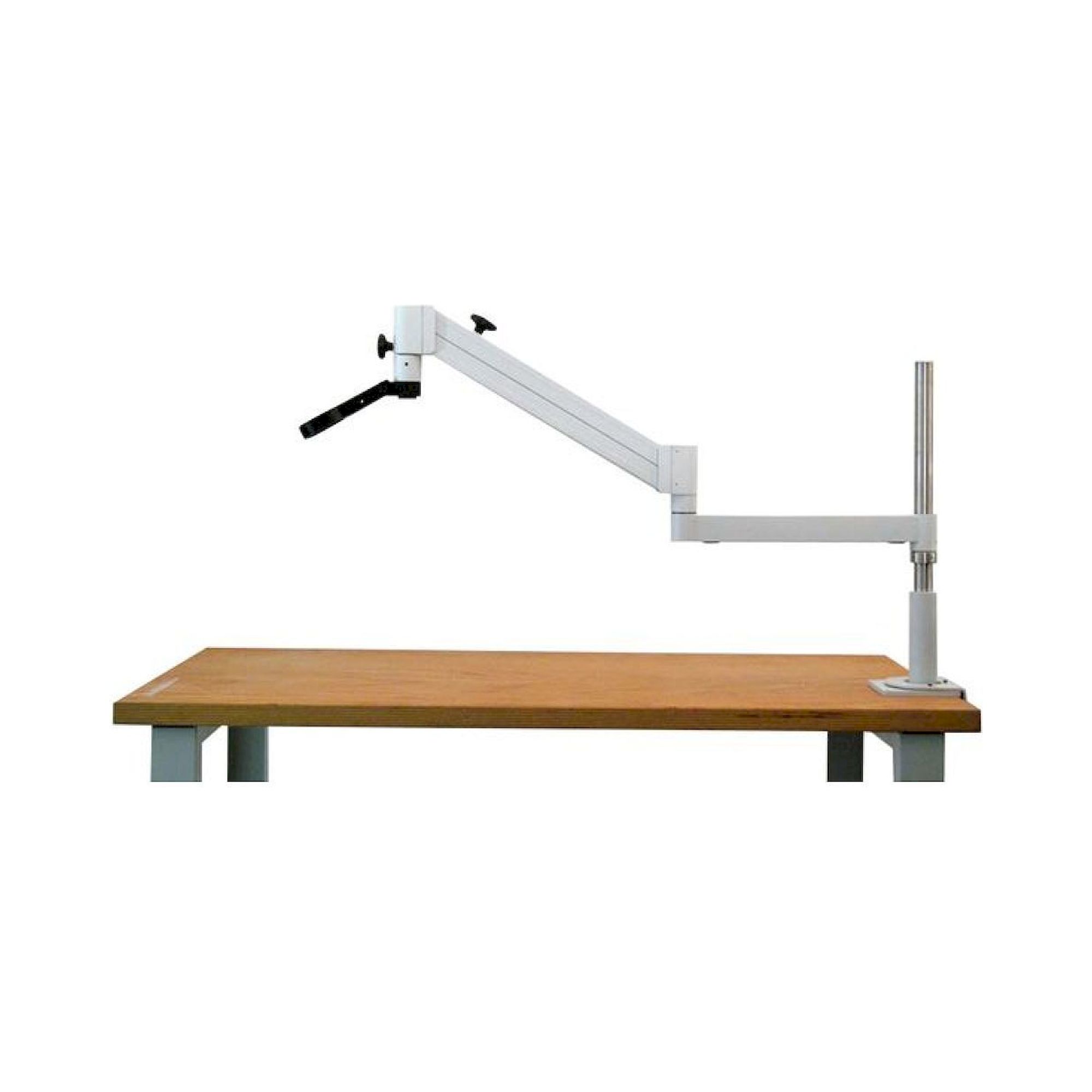

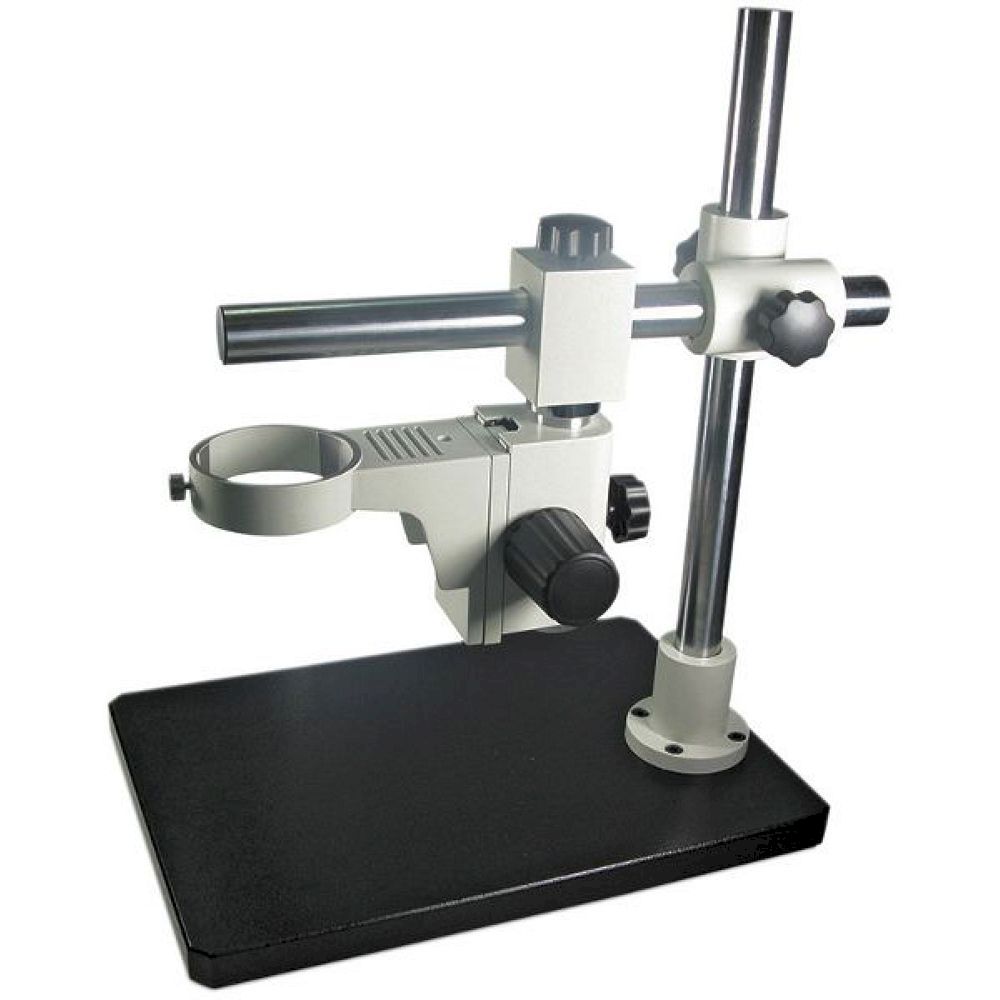

Flexi-Tischstative wie das Pulch & Lorenz 51355 bieten maximale Bewegungsfreiheit durch gelenkige Schwanenhals-Konstruktion und eignen sich für unregelmäßige Werkstückformen. Säulenständer wie der Vision S-241 Doppelarm-Säulenständer gewährleisten hingegen höchste Positioniergenauigkeit durch starre Führung und sind bei reproduzierbaren Messaufgaben überlegen. Universalständer kombinieren beide Vorteile durch schwenkbare Arme an stabiler Säule, wie beim Vision MES-005 Mantis Elite-System für Vergrößerungen bis 160x.

Welche Anschluss- und Kompatibilitätsanforderungen bestehen bei USB-Handmikroskop-Stativen?

Die Stative müssen standardmäßige USB 2.0 oder USB 3.0 Verbindungen für die Mikroskop-Datenübertragung unterstützen und 12V DC Spannungsversorgung für LED-Beleuchtungsmodule bereitstellen. Mechanische Kompatibilität erfordert genormte Spanndurchmesser zwischen 25 mm und 74 mm sowie M10 oder M12 Gewindeanschlüsse für Tischklemmen. Die elektrische Installation erfolgt über Standard-Schutzkontaktstecker nach DIN VDE 0620-1, wobei ESD-Ausführungen zusätzlich Erdungsanschlüsse für 1 Megohm Ableitwiderstand benötigen.

Welche Schutzart und Betriebstemperatur erreichen industrielle Mikroskop-Stative?

Industrielle Mikroskop-Stative erreichen typischerweise Schutzart IP40 gegen Fremdkörper ab 1 mm Durchmesser und sind für Betriebstemperaturen von +5°C bis +40°C bei relativer Luftfeuchtigkeit bis 80% ausgelegt. LED-Beleuchtungssysteme vertragen Umgebungstemperaturen bis +50°C und weisen Leuchtmittellaufzeiten von mindestens 50.000 Betriebsstunden auf. Die mechanischen Komponenten sind für Dauerbetrieb bei Vibrationen bis 2g nach DIN EN 60068-2-6 qualifiziert und gewährleisten Positioniergenauigkeiten von ±0,1 mm über die gesamte Nutzungsdauer.

Welche Wartungsintervalle und Prüffristen gelten für Mikroskop-Stative in der Qualitätskontrolle?

Die mechanischen Führungen und Klemmverbindungen erfordern quartalsweise Inspektion auf Verschleiß und halbjährliche Nachschmierung mit säurefreiem Fett nach DIN 51502. LED-Module müssen jährlich auf Lichtstärke geprüft werden, wobei Abweichungen über 20% einen Austausch erfordern. Die elektrische Sicherheitsprüfung erfolgt nach DIN VDE 0701-0702 in zweijährigem Turnus, während kalibrierrelevante Messplätze gemäß DIN EN ISO 9001 jährliche Justierung der Positioniergenauigkeit benötigen.

Stative halten Mikroskope, Handmikroskope und Kameras in einer definierten, erschütterungsfreien Position und ermöglichen präzise Fokussierung ohne Handstörungen. Das Sortiment umfasst Tischstative, Grundstative mit verstellbarer Säule (200-550 mm), Universalstative mit Gelenkarm, Schwenkarmsysteme sowie Wandhalterungen von 4H Jena, Pulch & Lorenz und Zeiss. Stative der Pulch & Lorenz Flexi-Serie lassen sich mit verschiedenen Halterungsköpfen und Lichtquellenaufnahmen kombinieren; Zeiss-Stative (N, K, M LED, K EDU) sind auf die Stemi-Baureihen abgestimmt.

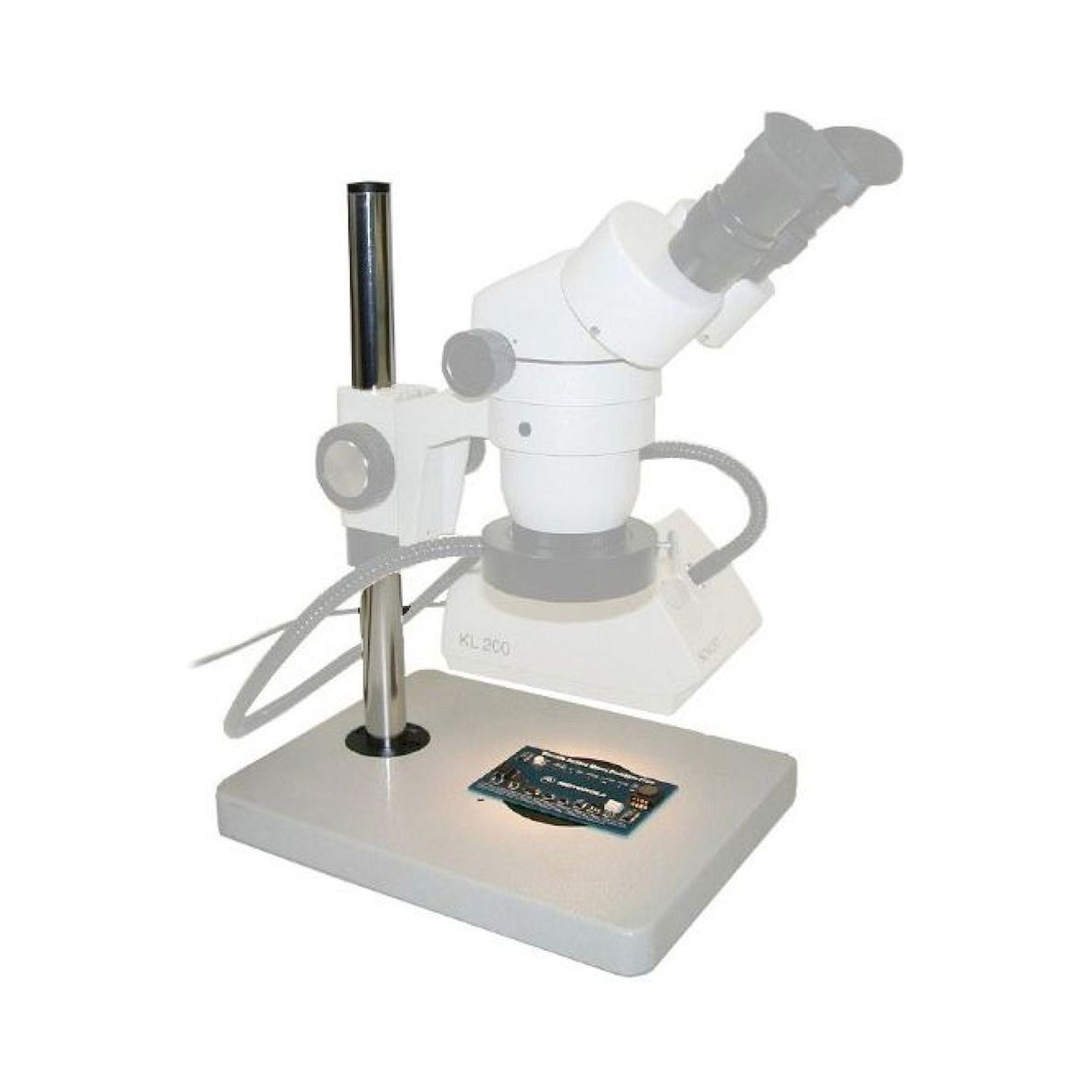

↕ Höhenverstellung 25-550 mm - Tischstativ SMZ (25 mm), Grundstativ variabel (200-550 mm), Flexi-Tischstativ B/C

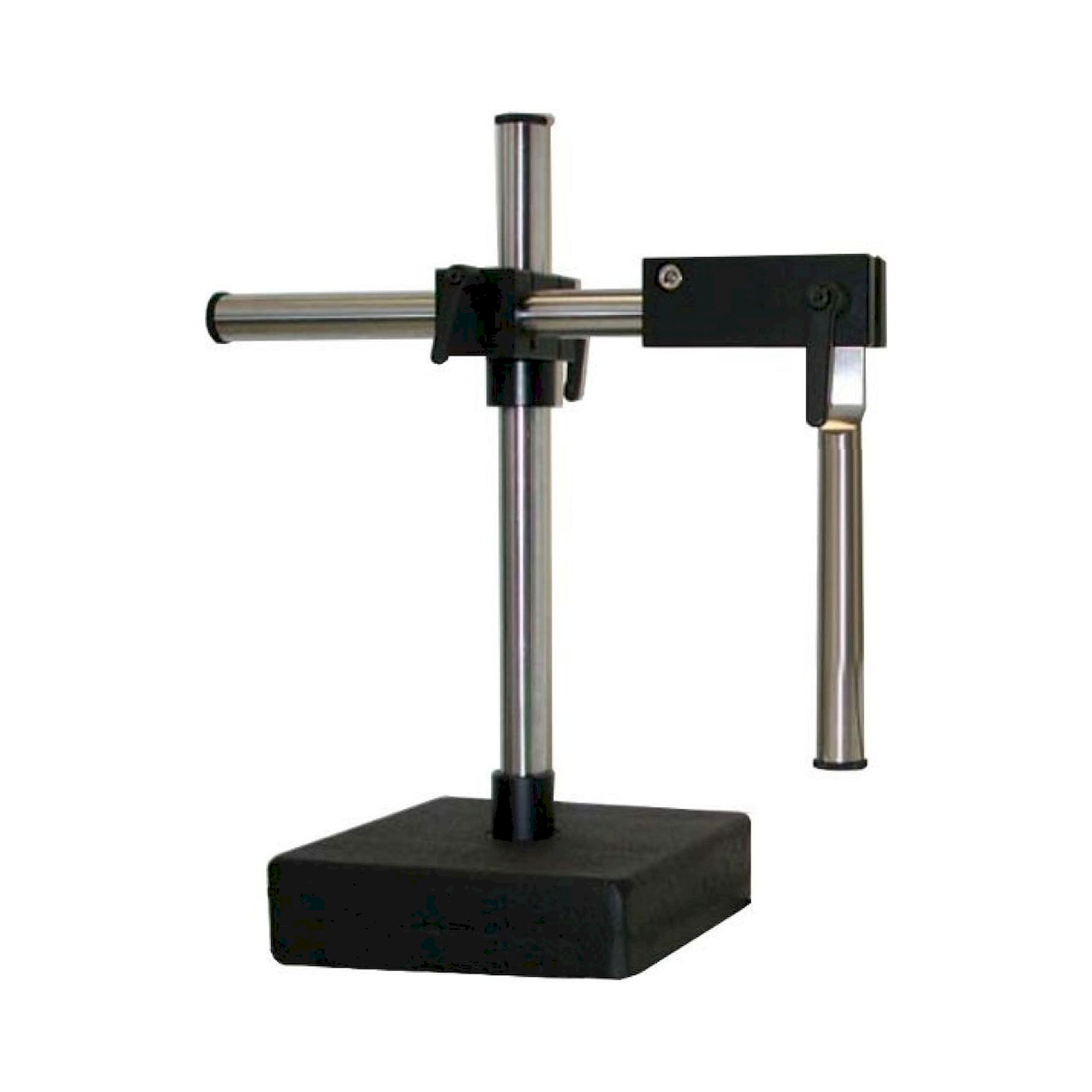

⚙ Gelenkarm und Schwenkkopf - 4H Jena Universalstativ mit Gelenkarm, Pulch & Lorenz Doppelwellenführung für Schwenkarmstativ

✓ ESD-Ausstattung verfügbar - 4H Jena ESD-Belag für Tischstativ SCW; reduziert elektrostatische Aufladung am Arbeitsplatz

📌 Wandmontage und Aufschraubplatten - Pulch & Lorenz Wandlager für Flexi-Stative, Aufschraubplatte mit Stativsäule 150-500 mm

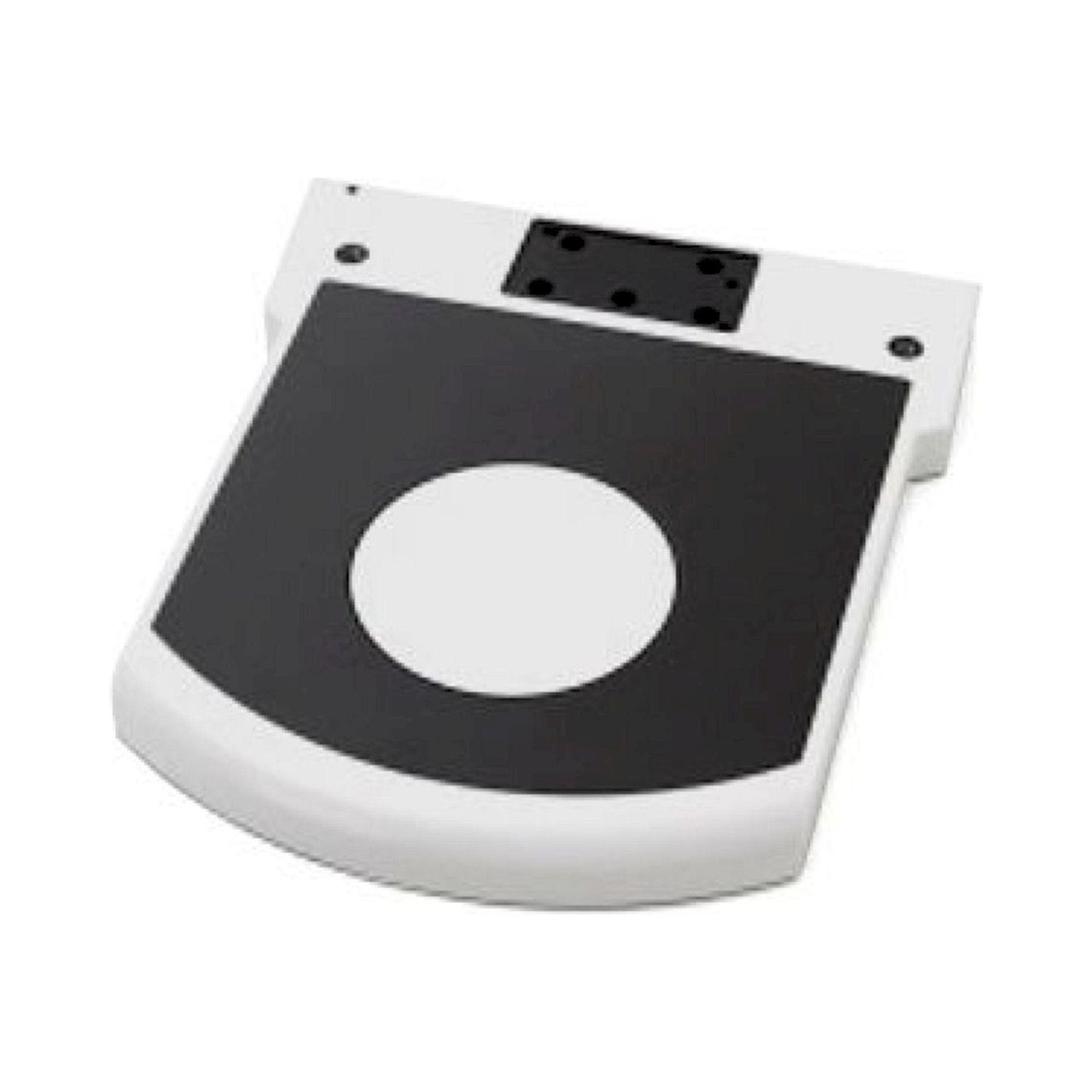

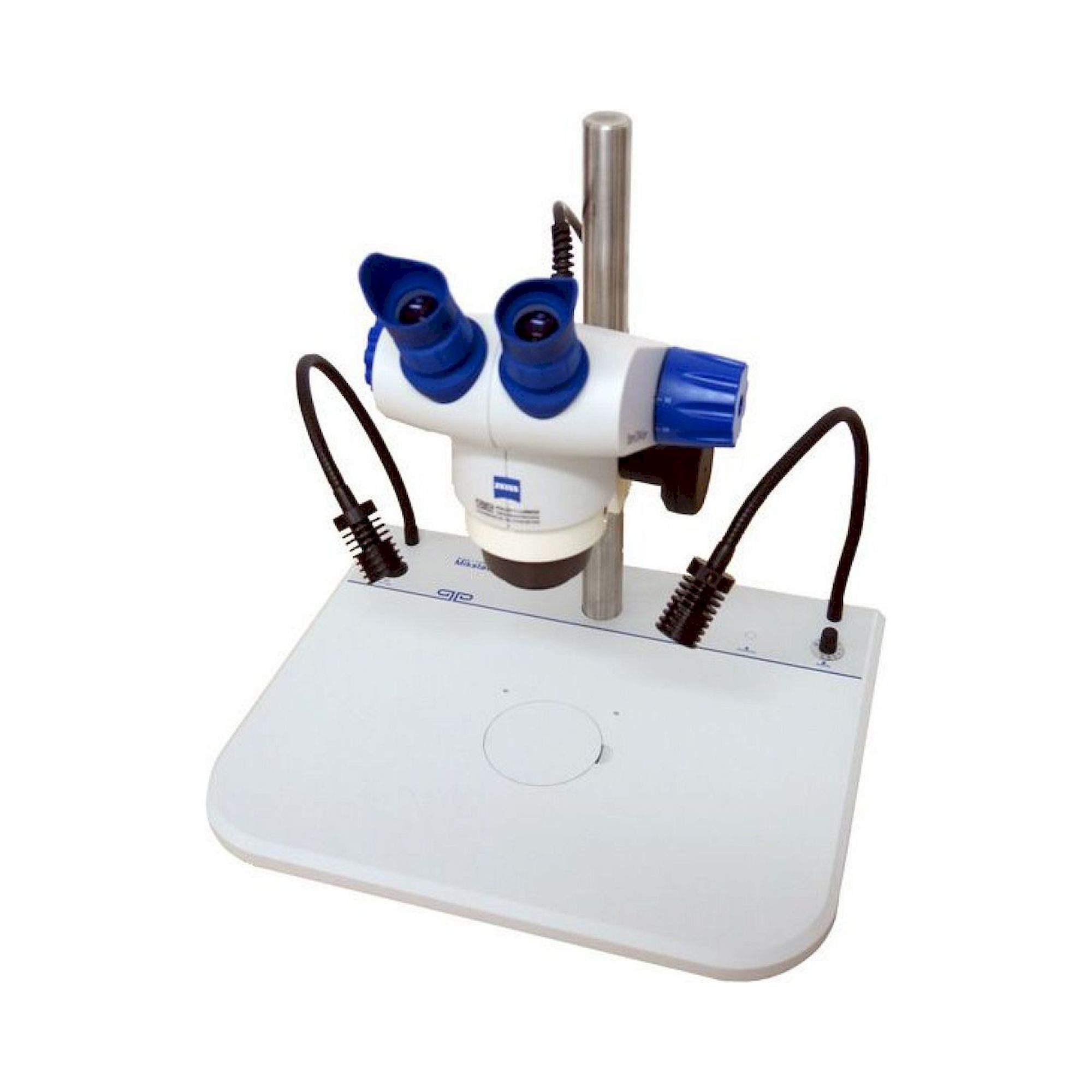

🔥 Beleuchtungsintegration - Zeiss Auflichtstativ mit 2-armiger Beleuchtung, Zeiss Auflicht-Stativplatte 300; Hinterrohr Flexi für Lichtquellenaufnahme

Serie / Modell	Hersteller	Merkmal	Typische Paarung

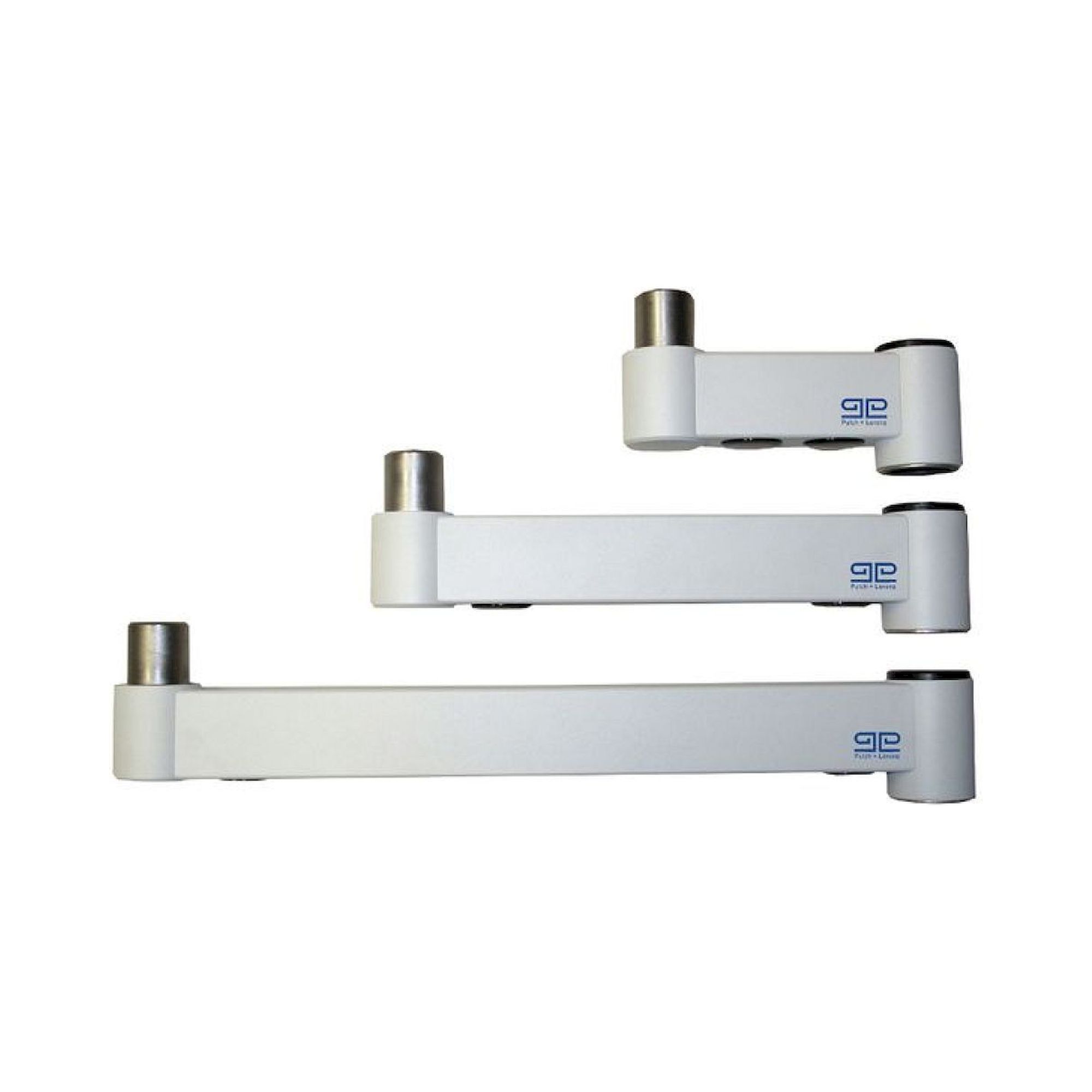

Flexi-Tischstativ / Flexi B / Flexi C	Pulch & Lorenz	Modular, Hinterrohr 300/450 mm tauschbar	Dino-Lite, Handmikroskope, Kaltlichtquellen
Grundstativ 200-550 mm	Pulch & Lorenz	Variable Säulenhöhe, Aufschraubplatte	Stereomikroskopköpfe, Kameraaufsätze
Universalstativ, Gelenkarm	4H Jena	Breite Arbeitsfläche, ESD-Belag option	DSZ-44, DSZT-44, SPZ-50 Köpfe

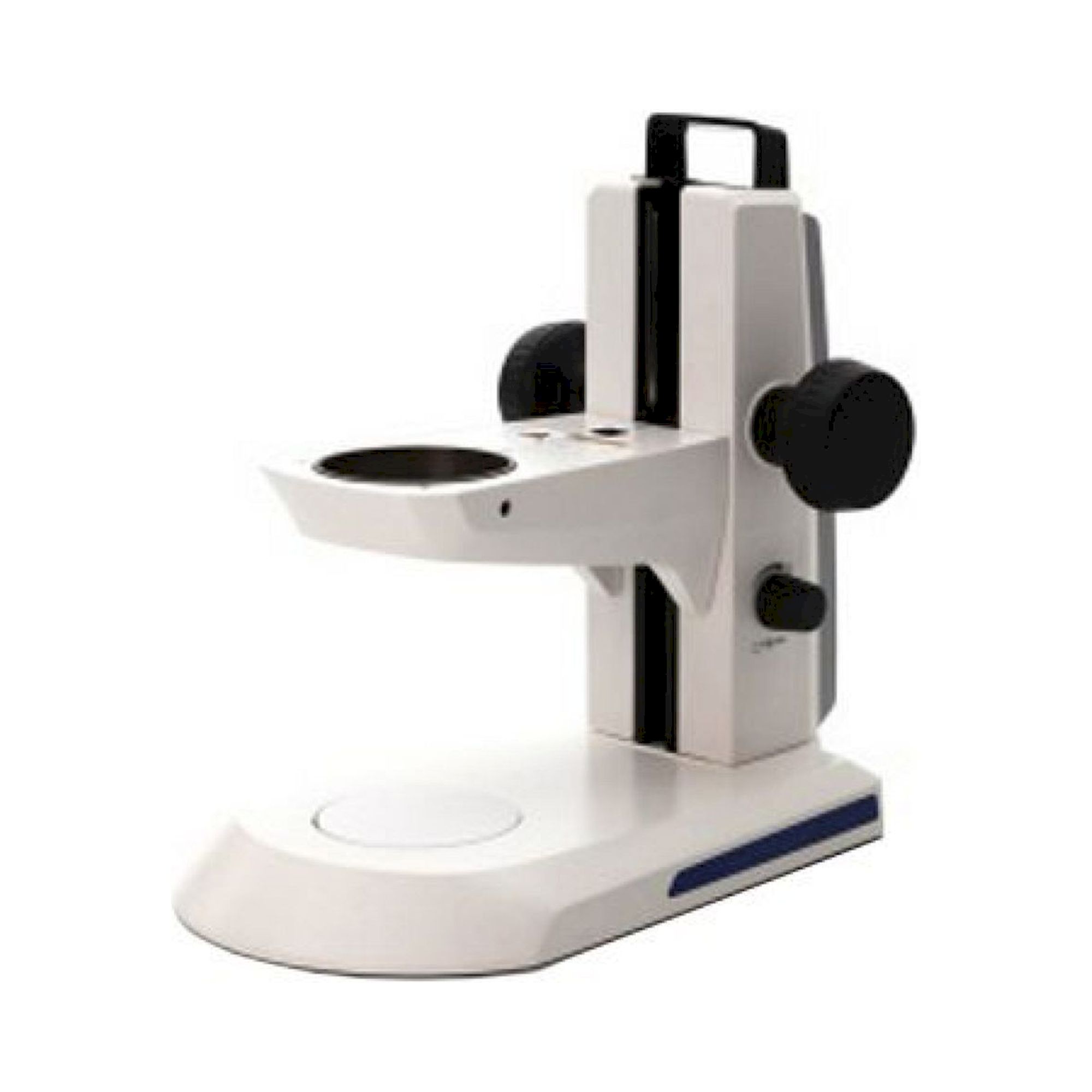

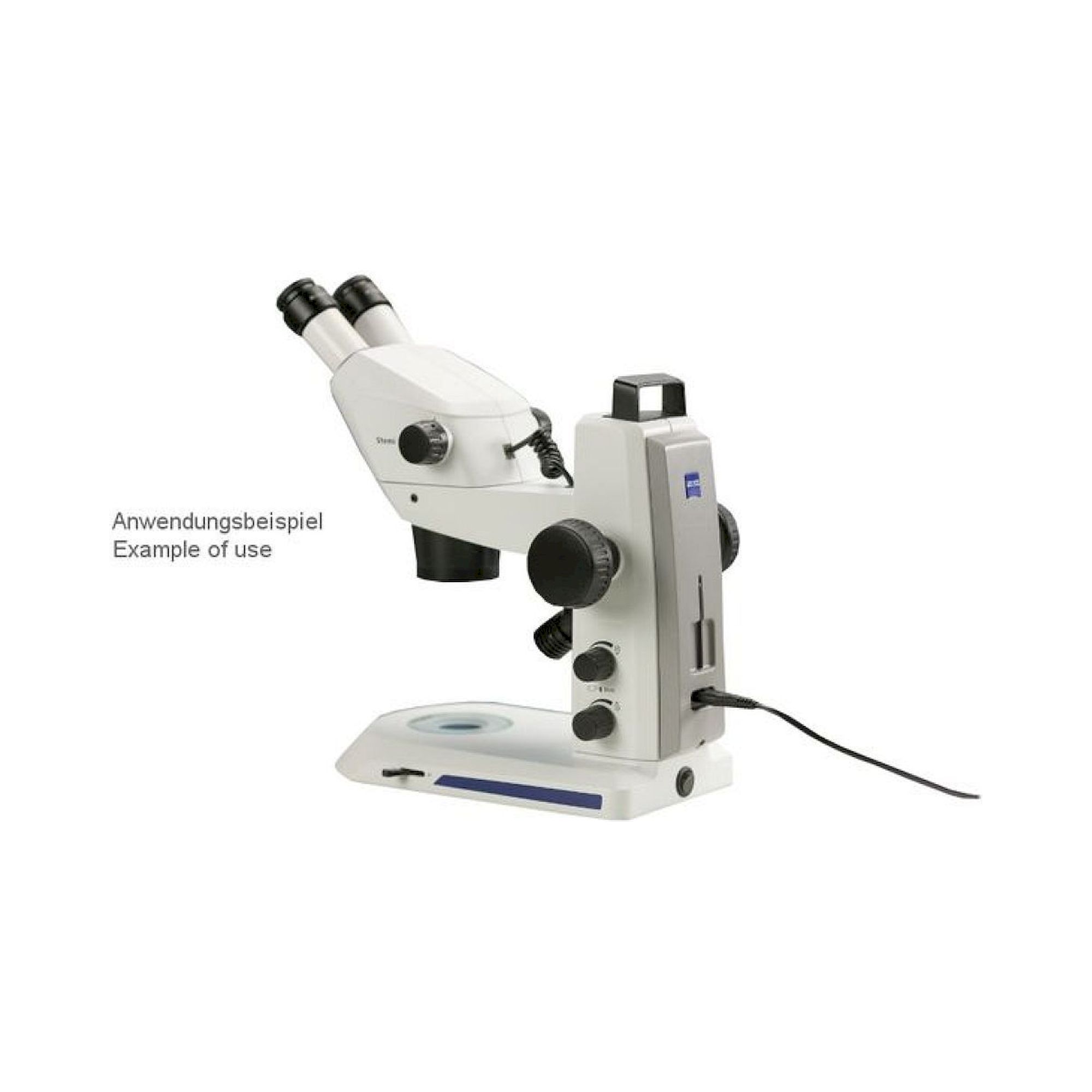

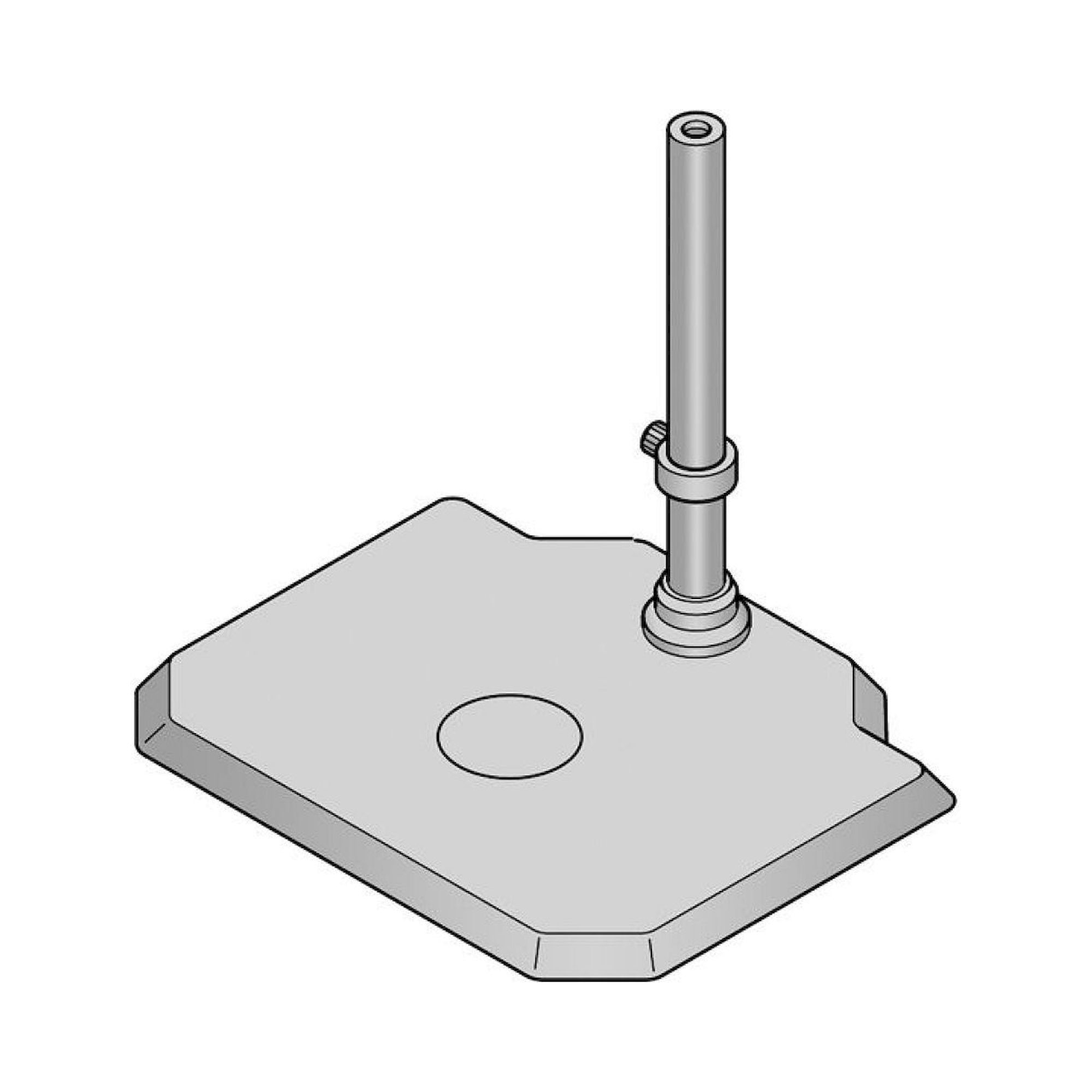

Stativ K / K EDU / N / M LED	Zeiss	Für Stemi 305/508, Neige vorrichtung	Stemi 305 EDU/MAT, Stemi 508 doc

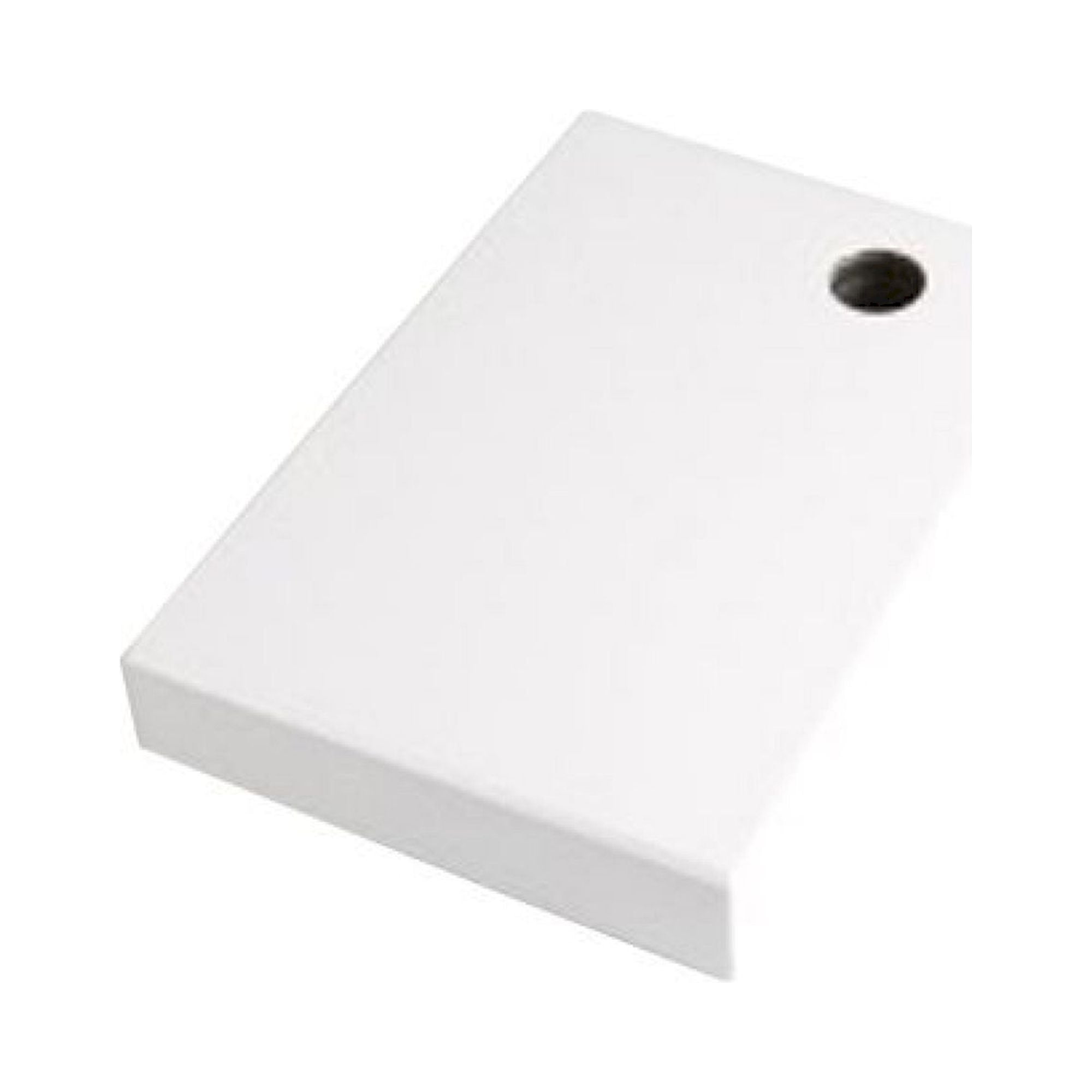

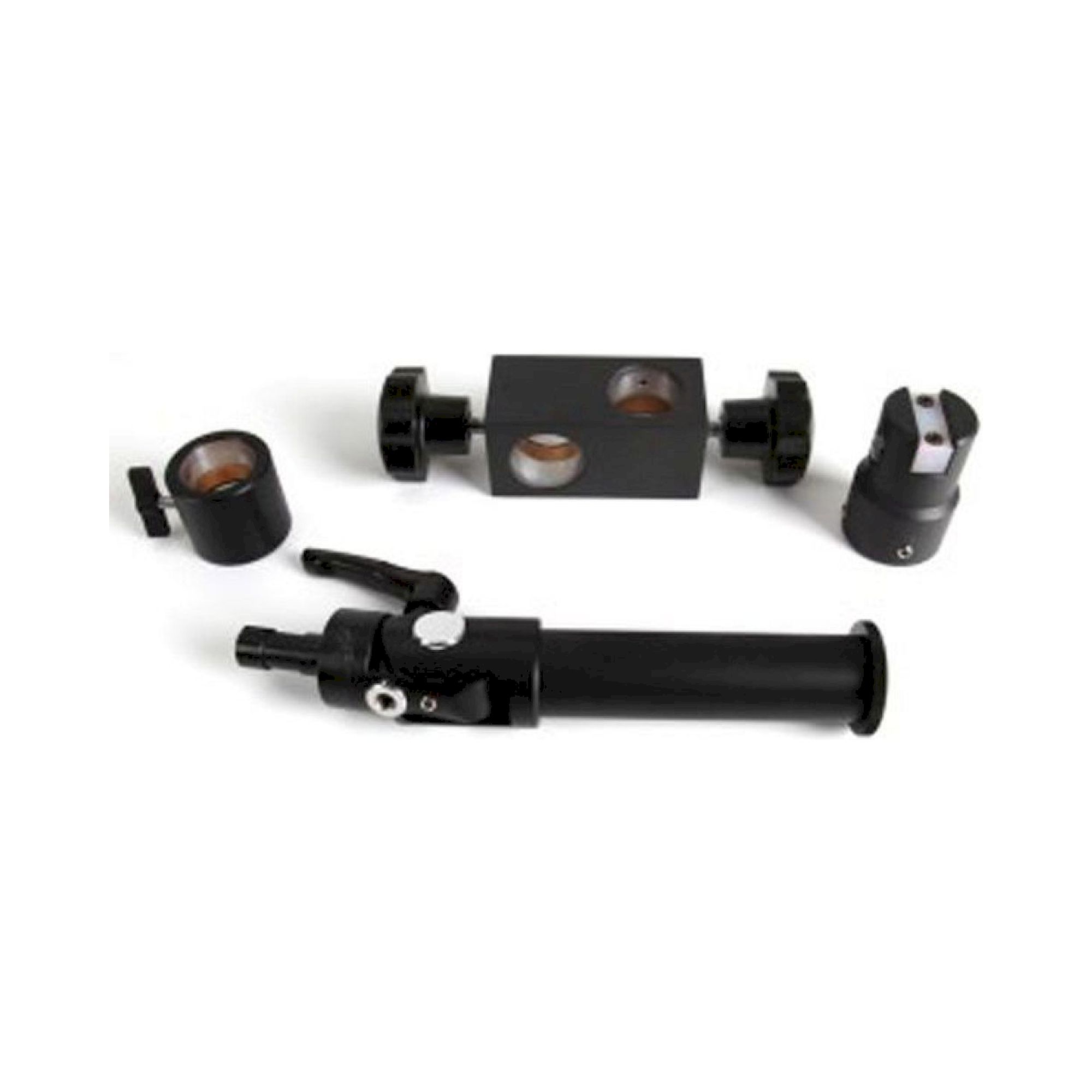

Auslegerstativ B / Stativbasis B 32	Zeiss	Montage-Set, Stativbasis 32 mm	Stemi 508, Kamerasysteme

Typische Einsatzbereiche: Befestigung von Stereo- und Digitalmikroskopen an Laborarbeitsplätzen, stabile Positionierung von Handmikroskopen (Dino-Lite EDGE) für Dauerbetrieb, Wandmontage in beengten Montageumgebungen, Kombination mit Kaltlichtquellen und Schwanenhalsführungen sowie ESD-sichere Aufstellung in EPA-Zonen der Elektronikfertigung.
