Unter Modularen Komponenten (Semi Manufactured) bündelt Treston Einzelteile und Baukastenkomponenten, aus denen vollständige Arbeitstischsysteme konfiguriert werden: Rahmengestelle, Tischplatten in verschiedenen Materialien, Schubladen, Lochplatten und Querverbinder. Tischplatten sind in Stahlauflage 1,5 mm mit Kunststoffkanten (836720-736x74), Multiplex-Buche (40 mm) und PVC (50 mm mit Stahl- oder Kunststoffkanten) in Breiten 1000, 1500, 2000 und 2250 mm erhältlich, Tiefe jeweils 750 mm. Schubladen der Serien 70 und 100 sind mit Traglasten bis 200 kg ausgelegt (Serie 70: 612x612 mm in Höhen 75, 100, 150 und 250 mm).

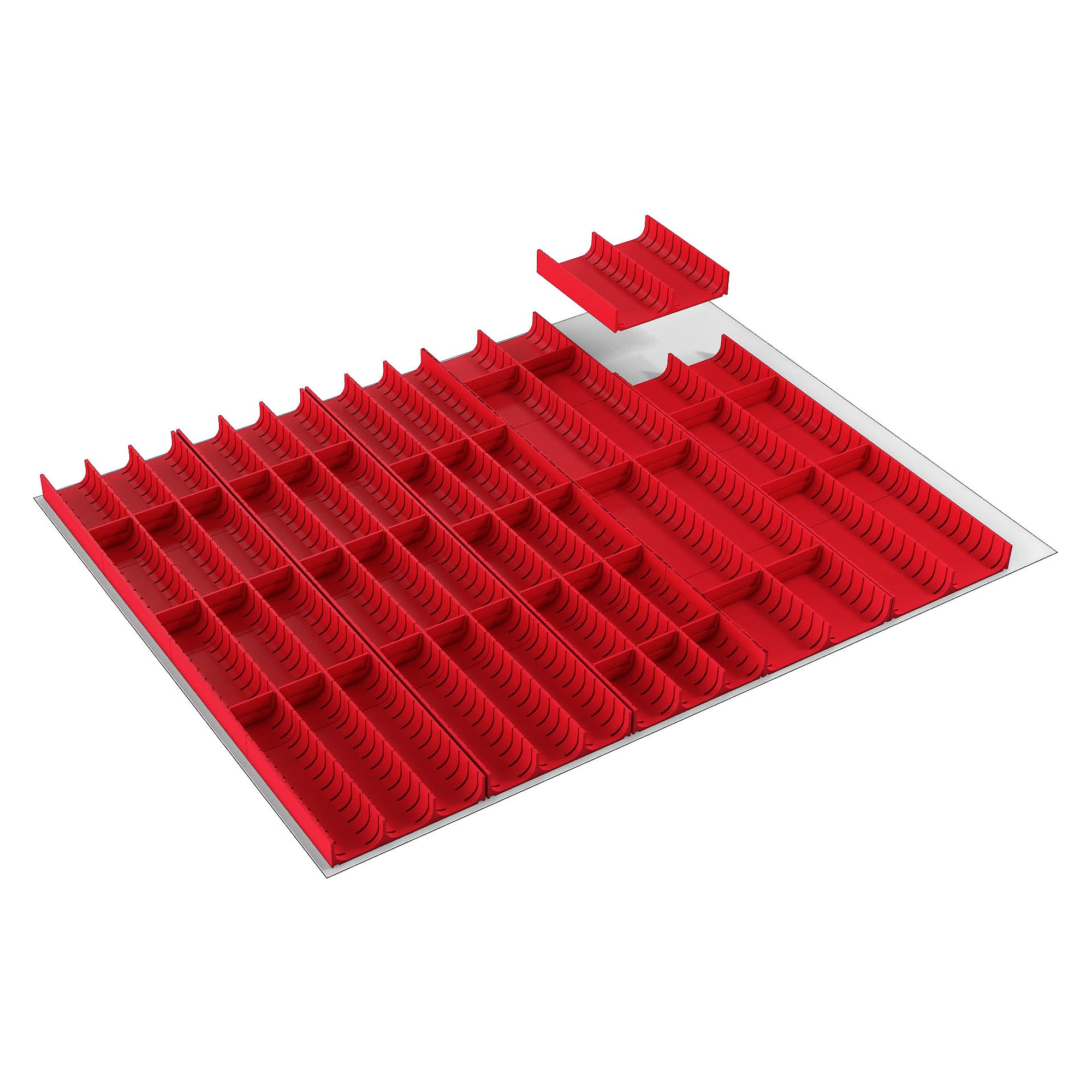

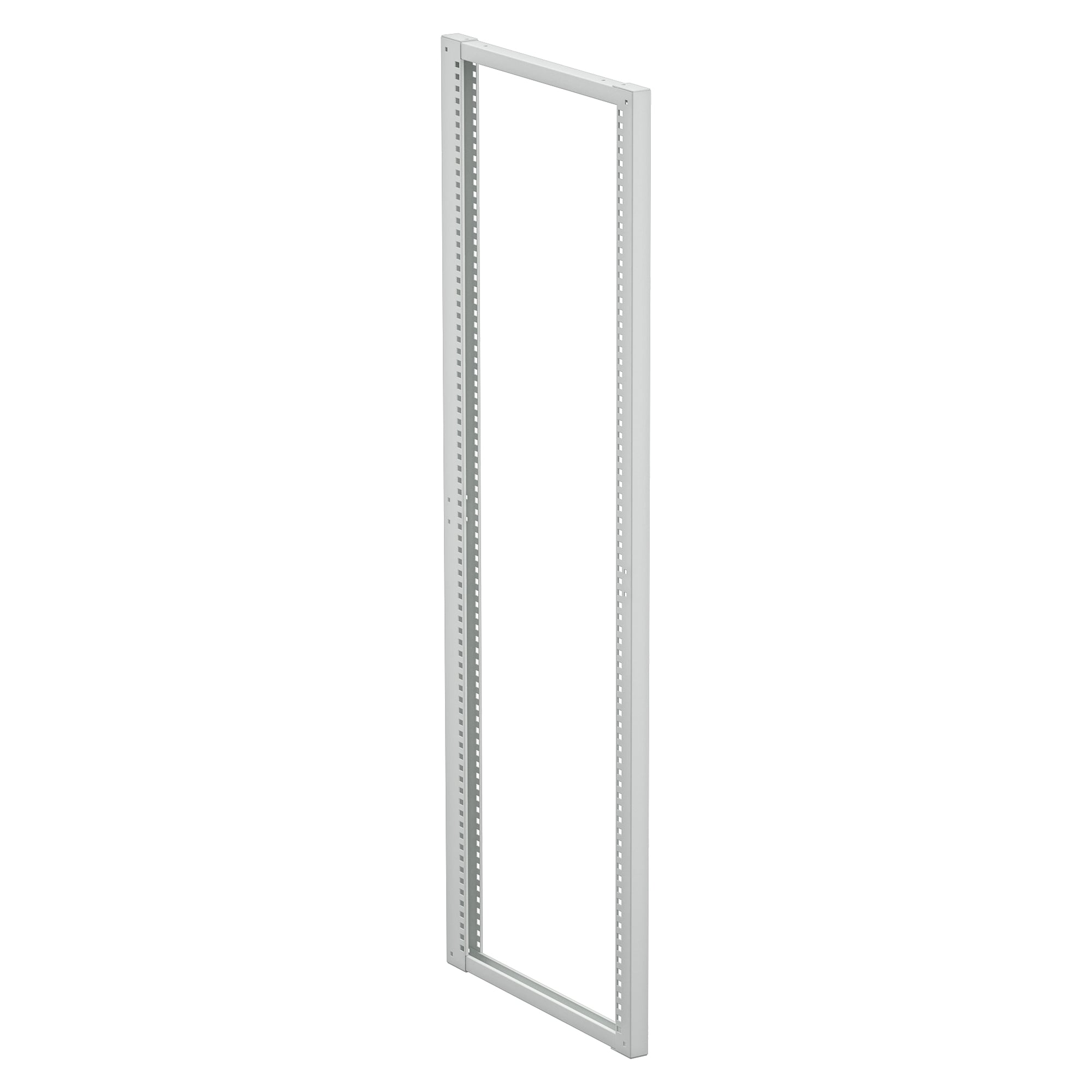

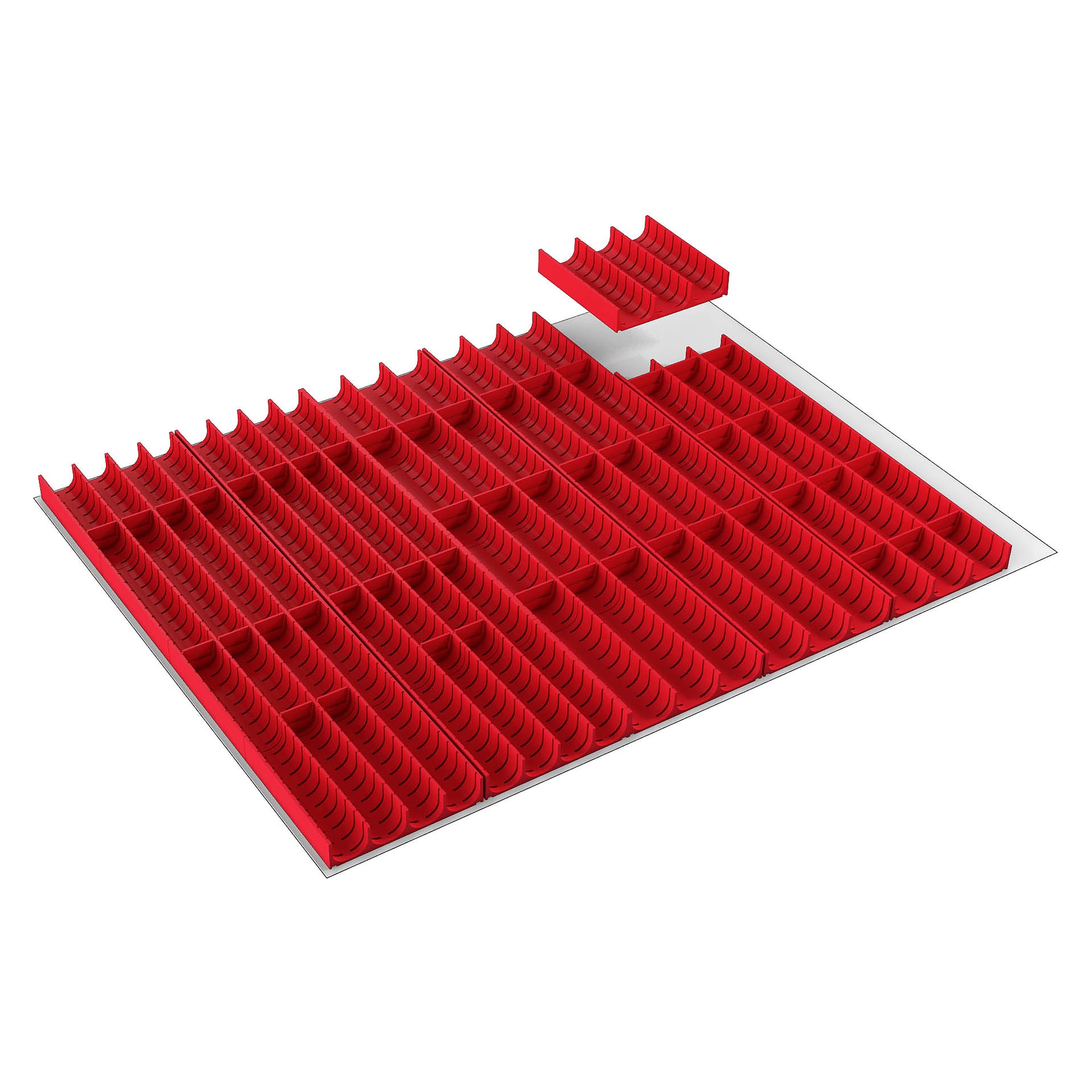

Rahmengestelle reichen vom offenen Gestell TxH 300x2000 mm (830615-49) bis zu H-Gestellen für höhenverstellbare Werkbänke (Einstellbereich 700-950 mm, 836664-49) und Fußteilen für feste Werkbänke (Tiefe 750 mm, Höhe 800 mm). Querverbinder für Tischbreiten 1500-2250 mm (836451-49) und Werkzeugmulden (33, 45, 70 mm für Schubladenblock 55 / Schubladenhöhe 50 mm) ergänzen das Sortiment.

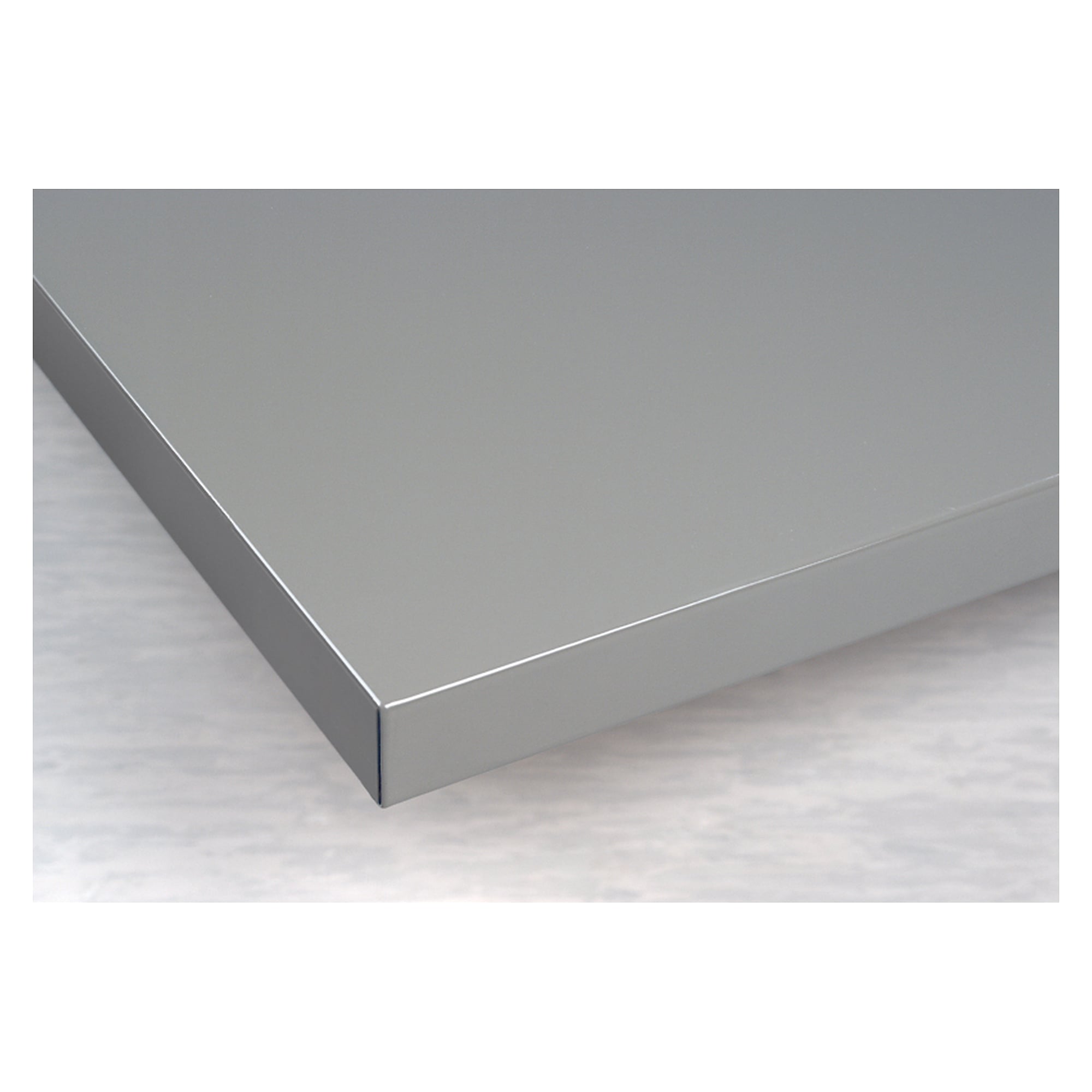

⚙ Tischplatten Stahl 1,5 mm - 1000, 1500, 2000, 2250 mm Breite, 750 mm Tiefe, 50 mm Stärke, Kunststoffkanten grau

⚙ Tischplatten Multiplex Buche - 1000, 1500, 2000, 2250 mm Breite, 40 mm Stärke

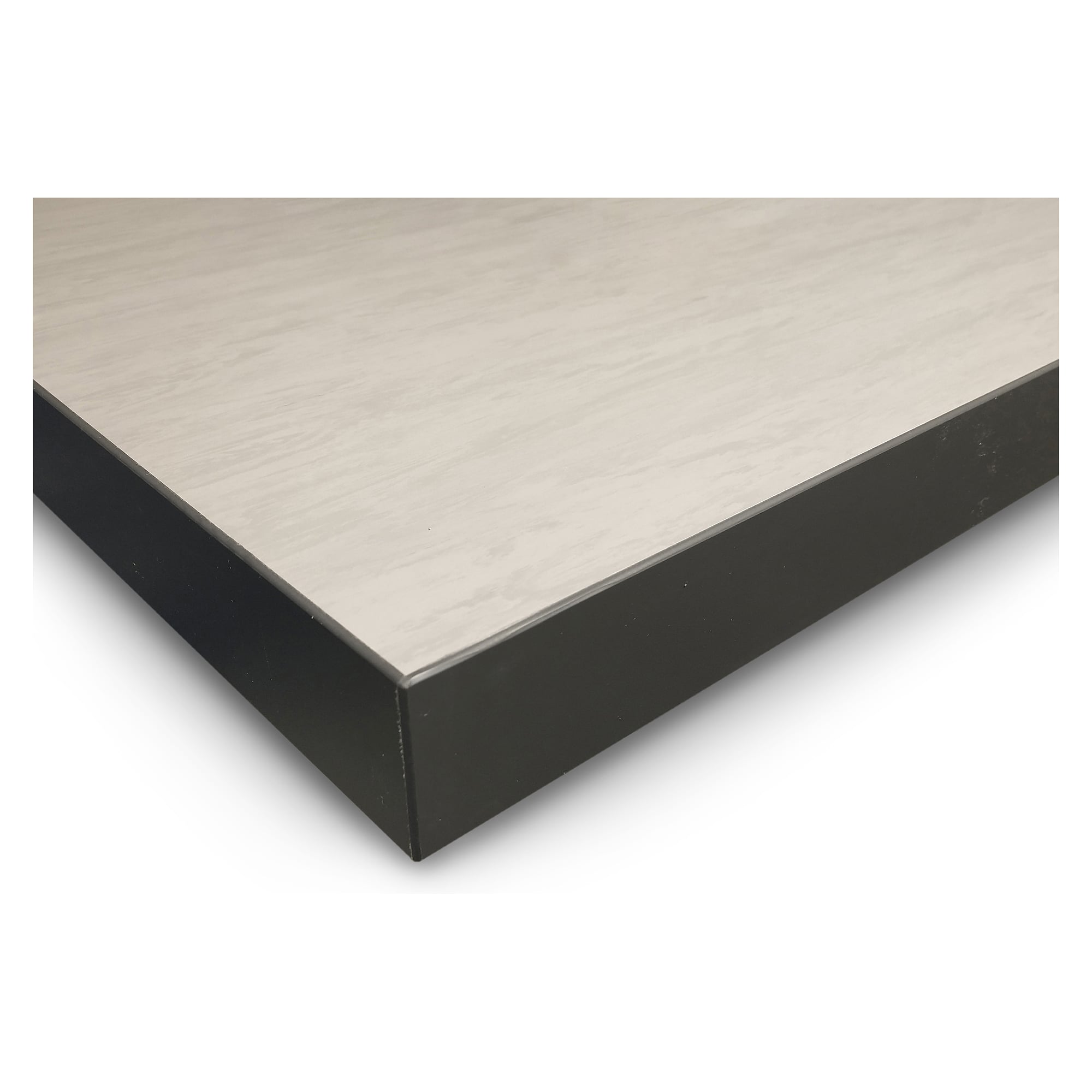

⚙ Tischplatten PVC + Stahl-/Kunststoffkanten - 1000, 1500, 2250 mm Breite, 50 mm Stärke

↕ Schublade 70/75 bis 70/250 - 612x612 mm, Traglasten bis 200 kg, Höhen 75, 100, 150, 250 mm, blau

📦 Schublade 100/100 (834514-49) - 920x345x107 mm, Tiefe 500 mm, Tragfähigkeit 30 kg

✦ H-Gestell höhenverstellbar (836664-49) - Einstellbereich 700-950 mm, Tiefe 750 mm

✓ Lochplatten für Rückwand M750 - 736x640 mm (835633-07) und 736x1003 mm (835641-07), blau

Material	Stärke	Kante	Typischer Einsatz	Breiten
Stahl 1,5 mm (RAL 7035 grau)	50 mm	Kunststoff grau	Schwere Montage, chemisch beansprucht	1000, 1500, 2000, 2250 mm
Multiplex Buche	40 mm	-	Werkstatt, Holzbearbeitung, moderate Belastung	1000, 1500, 2000, 2250 mm
PVC + Stahlkanten	50 mm	Stahl	ESD-nahe Bereiche, ESD-Tischmattenunterlage	1000, 1500, 2250 mm
PVC + Kunststoffkanten (grau)	50 mm	Kunststoff grau	Leichte bis mittlere Montage	1500, 2250 mm

Typische Einsatzbereiche: Eigenmontage von Workshop-Arbeitstischen aus Einzelkomponenten für werksseitig konfigurierte Grundmaße, Erweiterung bestehender Treston-Systeme um Schubladen und Tischplatten, Aufbau von höhenverstellbaren Werkbänken (700-950 mm) für ergonomisch angepasste Montagearbeitsplätze sowie Beschaffung von Ersatzkomponenten (Tischplatten, Schubladen, Lochplatten) für laufende Wartung und Instandhaltung.

Was sind modulare Komponenten von Treston und in welchen Industriezweigen werden sie eingesetzt?

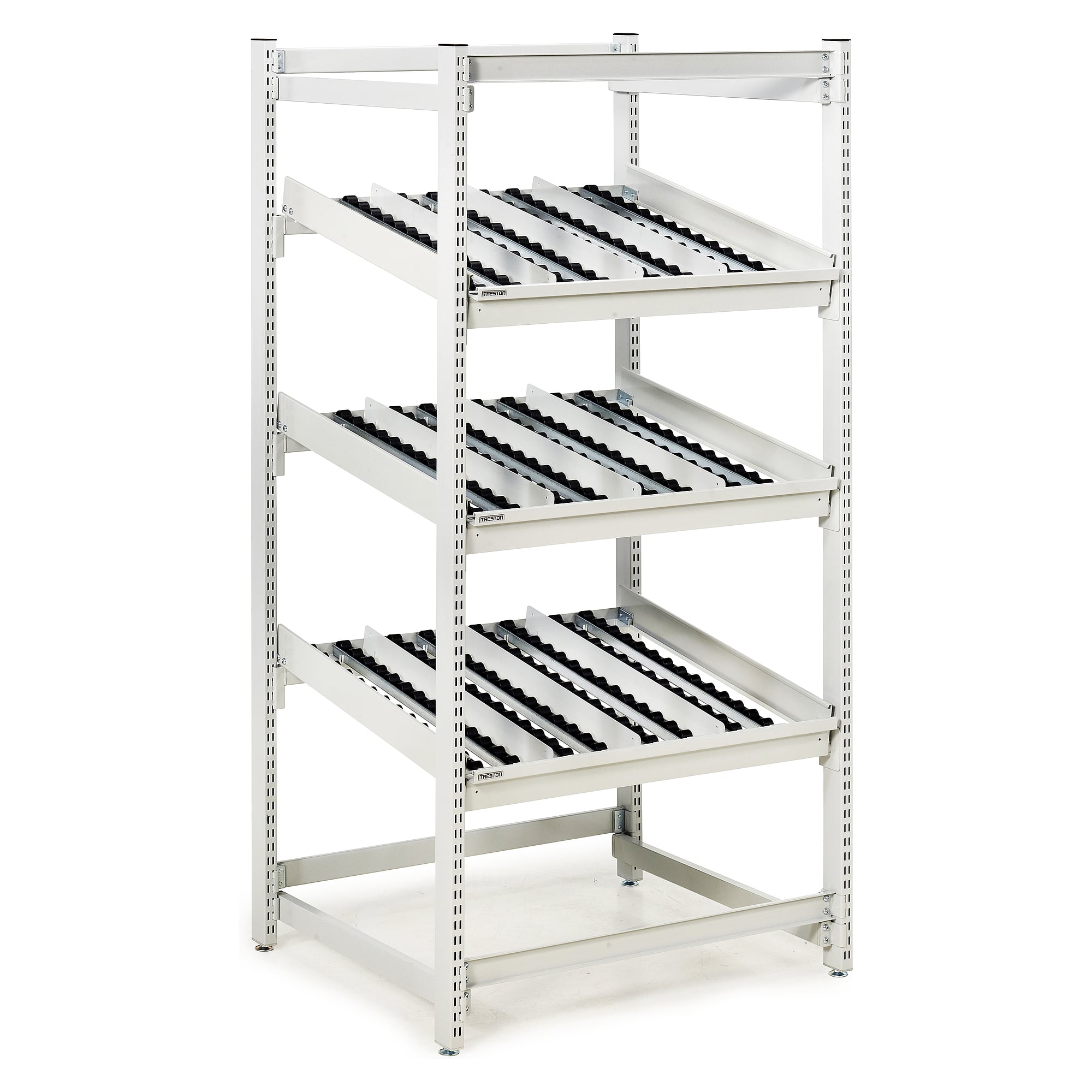

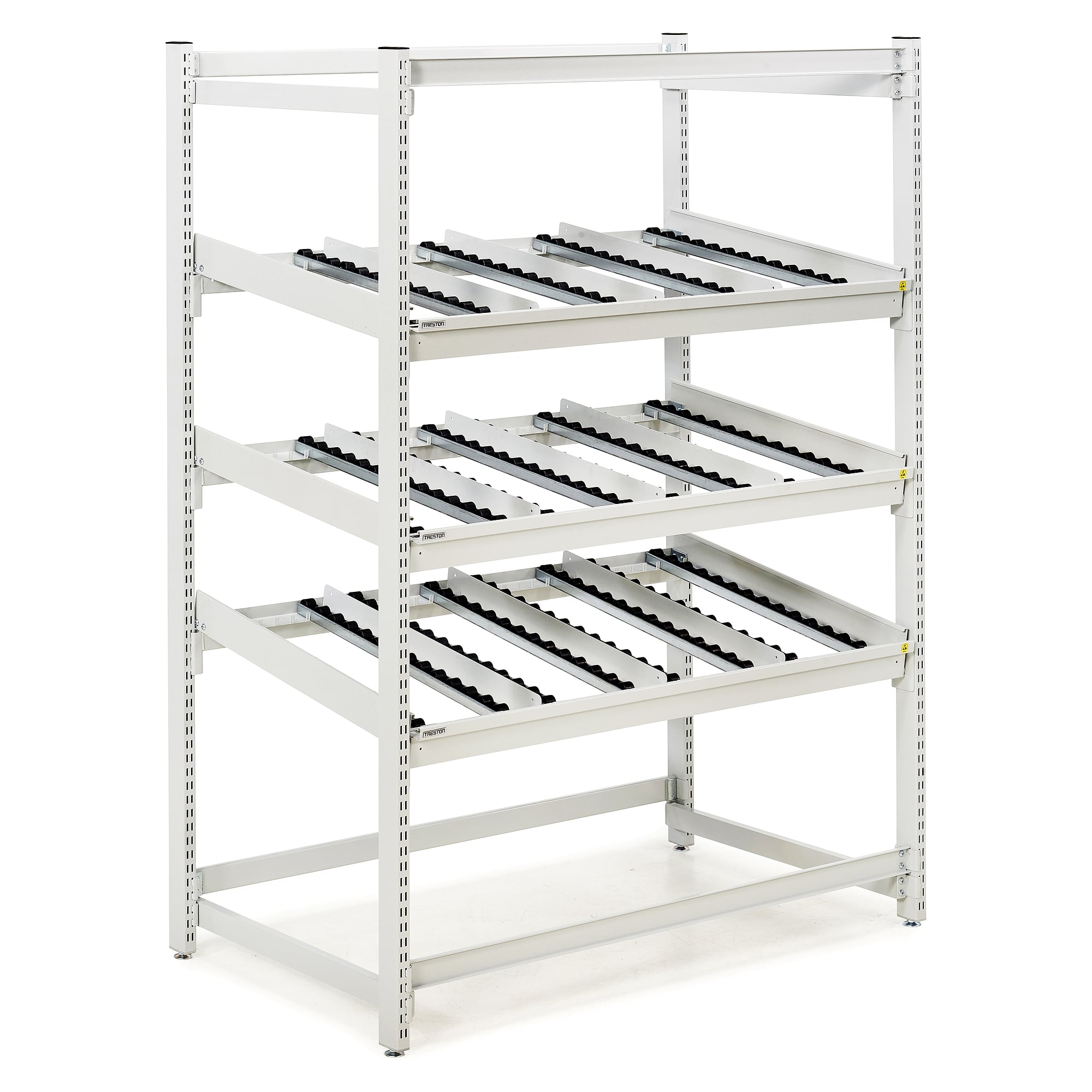

Modulare Komponenten von Treston sind standardisierte Bauteile für konfigurierbare Arbeitsplatzsysteme, die eine flexible Anpassung an produktionsspezifische Anforderungen ermöglichen und durch das Rasterrohrsystem M750 bis M1500 werkzeuglose Erweiterungen gestatten. Diese Systeme umfassen elektrisch höhenverstellbare Arbeitstische mit Verstellbereich 630-1270 mm, ESD-Komponenten mit ableitfähigen Oberflächen, Industrieschränke bis 200 kg Belastbarkeit und FiFo-Bereitstellregale für produktionsnahe Logistik. Haupteinsatzgebiete sind die Elektronikfertigung, Automobilindustrie, Medizintechnik und Feinmechanik, wo ergonomische Arbeitsplätze mit ESD-Schutz nach DIN EN 61340 erforderlich sind und gleichzeitig hohe Flexibilität bei der Arbeitsplatzgestaltung gefordert wird.

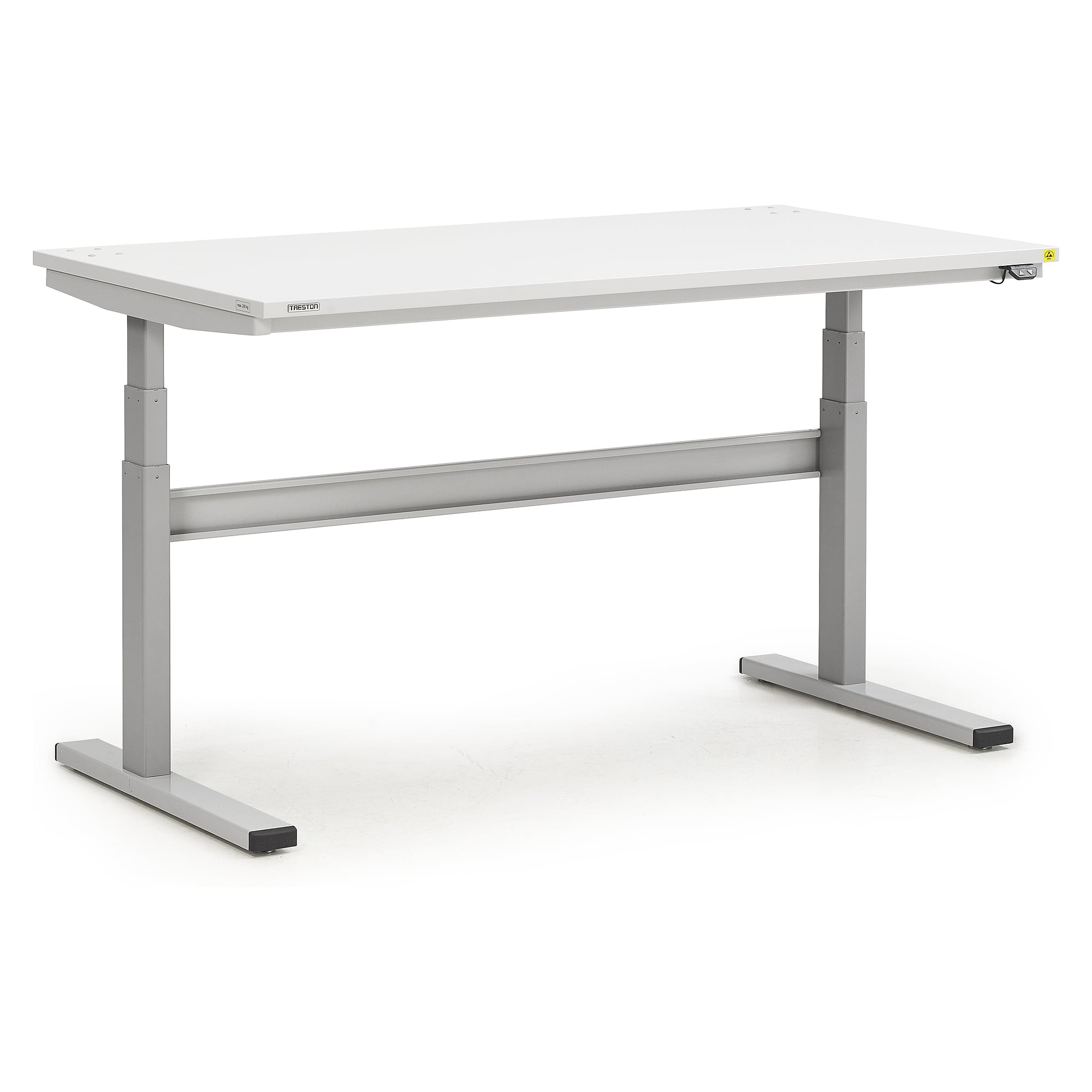

Welche technischen Auswahlkriterien sind bei elektrisch höhenverstellbaren Treston Arbeitstischen zu beachten?

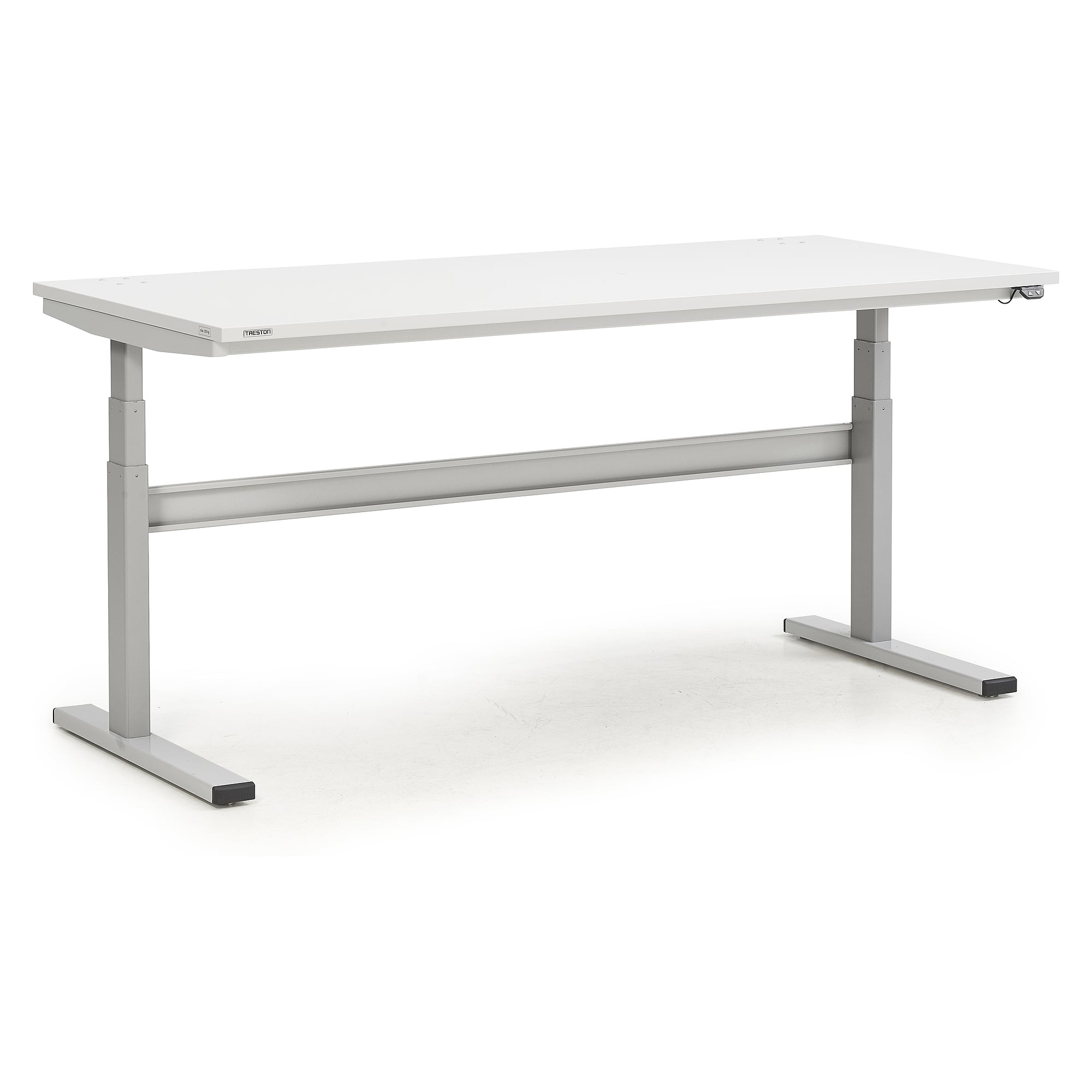

Bei der Auswahl elektrisch höhenverstellbarer Treston Arbeitstische der TED-Serie sind die verfügbaren Tischgrößen von 900x800 mm bis 1800x800 mm, der elektromotorische Verstellbereich von 630 bis 1270 mm Höhe und die maximale Belastbarkeit von 200 kg bei gleichmäßiger Lastverteilung entscheidende Kriterien. Alle Modelle verfügen über stufenlose Elektromotor-Verstellung mit 230V Netzspannung und sind werksseitig für die entsprechenden Rasterrohrmodule M750 bis M1500 vorbereitet, wodurch nachträgliche Ausstattung mit Aufbauten und Zubehör ohne Umbauarbeiten möglich wird. Die ESD-Varianten mit Modellnummer-Suffix -49 bieten zusätzlich elektrostatischen Ableitschutz durch speziell beschichtete Tischplatten mit definierten Oberflächenwiderständen zwischen 10⁶ und 10⁹ Ohm nach DIN EN 61340-2-3.

Welche Normen und Zertifizierungen gelten für ESD-Arbeitsplatzsysteme von Treston?

ESD-Arbeitsplatzsysteme von Treston entsprechen der Grundnorm DIN EN 61340-5-1 für elektrostatische Entladung am Arbeitsplatz, welche Oberflächenwiderstände zwischen 10⁶ und 10⁹ Ohm sowie Erdungswiderstände unter 1 Megaohm vorschreibt, und erfüllen die Anforderungen der IEC 61340-4-1 für ESD-Schutzkleidung und Ausrüstung in der Elektronikfertigung. Die Systeme sind nach ISO 9001 für Qualitätsmanagement zertifiziert und die verwendeten Materialien entsprechen der RoHS-Richtlinie 2011/65/EU bezüglich Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten. Ergonomische Aspekte werden gemäß DIN EN ISO 14738 für Sicherheit von Maschinen und menschliche Körpermaße sowie nach DIN EN ISO 6385 für ergonomische Grundsätze der Gestaltung von Arbeitssystemen berücksichtigt, wodurch eine normkonforme Arbeitsplatzgestaltung gewährleistet wird.

Was unterscheidet ESD-Varianten von Standard-Ausführungen bei modularen Treston Komponenten?

ESD-Varianten von Treston Komponenten sind durch die Modellnummer-Endung -49 gekennzeichnet und verfügen über speziell ableitfähige Oberflächen mit einem kontrollierten Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm nach DIN EN 61340-2-3, während Standard-Ausführungen mit Endung -41 konventionelle Melaminharzbeschichtung ohne elektrostatische Ableiteigenschaften besitzen. ESD-Komponenten wie der Treston TED818-49 oder PC-Schrank 854358-49 sind durchgängig in RAL 7035 grau ausgeführt und ermöglichen durch ihre materialspezifischen Eigenschaften die sichere Handhabung empfindlicher elektronischer Bauteile durch kontrollierte Ableitung statischer Aufladung über definierte Erdungsanschlüsse. Die ableitfähigen Beschichtungen der ESD-Varianten erfordern regelmäßige Widerstandsmessungen zur Funktionsüberwachung, während Standard-Varianten ausschließlich mechanischen Belastungen standhalten müssen und keine besonderen elektrischen Eigenschaften aufweisen.

Welche Installationsanforderungen gelten für modulare Treston Arbeitsplatzsysteme?

Modulare Treston Arbeitsplatzsysteme erfordern eine ebene und tragfähige Stellfläche mit Ebenheitstoleranz ±2 mm sowie direkten Zugang zu 230V Netzspannung für elektrisch höhenverstellbare Tische der TED-Serie mit einer Leistungsaufnahme von circa 200 Watt während der Verstellvorgänge. Das modulare Rasterrohrsystem ist in standardisierten Modulgrößen M750, M900, M1350 und M1500 verfügbar und ermöglicht durch genormte Verbindungselemente eine werkzeuglose Montage von Zusatzkomponenten wie Aufbauten, Beleuchtung und Energieversorgungsleisten ohne nachträgliche Bohr- oder Schweißarbeiten. ESD-Systeme benötigen zusätzlich einen fachgerecht installierten Potentialausgleichsanschluss mit einem Erdungswiderstand unter 1 Megaohm zur Gebäudeerde nach DIN EN 61340-5-1, wobei die Erdungsverbindung über spezielle ESD-Erdungskabel mit Widerstand 1 Megaohm realisiert wird und regelmäßige messtechnische Überprüfungen erforderlich sind.

Welche Schutzart und Betriebsbedingungen gelten für Treston Industrieschränke und PC-Schränke?

Treston Industrieschränke der C-Serie und PC-Schränke wie das Modell 854358-49 erreichen Schutzart IP20 nach DIN EN 60529 für den Einsatz in trockenen Innenräumen bei Umgebungstemperaturen von +5°C bis +40°C und relativer Luftfeuchtigkeit bis 85% ohne Kondensation. Die mechanische Belastbarkeit beträgt maximal 150 kg pro Regalboden bei gleichmäßiger Lastverteilung, wobei PC-Schränke mit Standardabmessungen 800x500x1600 mm speziell für 19-Zoll-Rack-Technik ausgelegt sind und über integrierte Kabelführungen sowie optional 8-fach Schuko-Steckdosenleisten verfügen. Die Schränke sind mit hochwertigen Zylinderschlössern ausgestattet, werden standardmäßig mit zwei Schlüsseln geliefert und besitzen eine korrosionsbeständige Pulverbeschichtung in RAL 7035 grau mit einer Schichtdicke von mindestens 60 Mikrometern nach DIN EN ISO 12944 für Langzeitschutz in Industrieumgebungen.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für elektrische Treston Arbeitstische?

Elektrische Treston Arbeitstische der TED-Serie erfordern eine jährliche Sichtprüfung der Hubmechanik, Führungsschienen und elektrischen Anschlüsse sowie eine vierteljährliche Reinigung der Linearführungen mit handelsüblichen Industriereinigern nach den Herstellerangaben zur Gewährleistung der vollen Funktionsfähigkeit über die kalkulierte Lebensdauer von 15 Jahren. Die elektrischen Komponenten müssen gemäß DGUV Vorschrift 3 alle 12 Monate durch eine befähigte Person oder alle 24 Monate durch eine Elektrofachkraft nach DIN VDE 0701-0702 auf ordnungsgemäße Funktion, Isolationswiderstand und Schutzleiterwiderstand geprüft werden, wobei entsprechende Prüfprotokolle zu führen sind. ESD-Varianten benötigen zusätzlich eine halbjährliche Widerstandsmessung der ableitfähigen Oberflächen nach DIN EN 61340-5-1 mit kalibrierten Messgeräten, um die vorgeschriebenen Oberflächenwiderstände zwischen 10⁶ und 10⁹ Ohm sicherzustellen und die elektrostatische Schutzfunktion dauerhaft zu gewährleisten.
