Was ist ESD Bodenbelag in Rollenform und wofür wird er in der Industrie eingesetzt?

ESD Bodenbelag in Rollenform ist ein antistatischer Industriebodenbelag mit kontrollierter elektrischer Leitfähigkeit zur Ableitung elektrostatischer Aufladungen in sensiblen Produktionsbereichen. Er wird primär in der Elektronikfertigung, Halbleiterproduktion, Reinraumtechnik und pharmazeutischen Industrie eingesetzt, wo empfindliche Bauteile vor elektrostatischen Entladungen geschützt werden müssen. Die Noraplan SENTICA ED und EP-SAFE Varianten bieten dauerhaften Schutz für Arbeitsplätze mit elektronischen Komponenten und gewährleisten nach DIN EN 61340-5-1 die erforderliche elektrostatische Kontrolle. Typische Anwendungsbereiche umfassen Montagelinien für Leiterplatten, Serverräume, Prüflabore und alle Bereiche, wo elektronische Schäden durch unkontrollierte Entladungen vermieden werden müssen.

Welche technischen Auswahlkriterien sind bei ESD Bodenbelägen entscheidend?

Die elektrische Leitfähigkeit muss im Bereich 10⁶ bis 10⁹ Ohm liegen für kontrollierte elektrostatische Ableitung ohne gefährliche Spannungsspitzen. Materialstärken zwischen 2,5 mm bei der hellgrauen Standardausführung und 3,5 mm bei der grauen Variante bestimmen die mechanische Belastbarkeit und Lebensdauer des Belags unter industrieller Nutzung. Standardbreiten von 1220 mm bis 1900 mm wie bei den Noraplan SENTICA ED Rollen ermöglichen fugenarme Verlegung in unterschiedlichen Raumgeometrien und reduzieren Schwachstellen im ESD-Schutz. Die verfügbaren Rollenlängen von 10 Metern bei EP-SAFE Produkten minimieren Stoßfugen und erhöhen die elektrische Kontinuität der gesamten Bodenfläche für optimalen Personenschutz.

Welche DIN- und EN-Normen gelten für ESD Bodenbeläge in industriellen Anwendungen?

ESD Bodenbeläge müssen die DIN EN 61340-5-1 für elektrostatische Kontrolle erfüllen, die Grenzwerte für Oberflächenwiderstand zwischen 10⁶ und 10⁹ Ohm und Personenerdung definiert. Die DIN EN 1815 regelt die elektrostatische Neigung von Bodenbelägen mit maximal 2 kV Aufladung bei Normklima und definiert Prüfverfahren für die Materialqualifikation. Zusätzlich ist die DIN 51953 für die Messung des elektrischen Widerstands und die kontinuierliche Überwachung der ESD-Eigenschaften relevant. Arbeitsschutzrechtlich müssen die Anforderungen der DGUV Information 203-070 für elektrostatisch gefährdete Bereiche eingehalten werden, die auch regelmäßige Widerstandsmessungen und Dokumentationspflichten vorschreibt.

Worin unterscheiden sich Noraplan SENTICA ED und Noraplan STONE ED Bodenbeläge?

Noraplan SENTICA ED ist ein homogener Kautschukbelag mit glatter, geschlossener Oberfläche und gleichmäßiger ESD-Leitfähigkeit, verfügbar in sieben Farben von hellgrau über dunkelblau bis hin zu gelb und grün für verschiedene Kennzeichnungsanforderungen. Noraplan STONE ED weist eine strukturierte Steinoptik mit erhöhter Rutschfestigkeit und taktiler Oberflächentextur auf und ist in vier gedeckten Farbtönen von grau bis schwarz erhältlich für repräsentative Industriebereiche. Beide Serien bieten identische elektrostatische Eigenschaften nach DIN EN 61340 mit kontrollierten Ableitwiderständen, unterscheiden sich jedoch in der Oberflächentextur, den verfügbaren Dekoren und der Eignung für verschiedene Arbeitsumgebungen von Reinräumen bis zu mechanischen Werkstätten.

Welche Verlegevoraussetzungen und Systemkompatibilität sind bei ESD Bodenbelägen zu beachten?

Der Untergrund muss eben, trocken und staubfrei mit maximaler Unebenheit von 3 mm auf 2 m Messlänge nach DIN 18202 vorbereitet werden für optimale Haftung und elektrische Kontinuität. Vollflächige Verklebung mit leitfähigem Dispersionskleber gewährleistet die elektrische Verbindung zur Erdungsanlage und verhindert Lufteinschlüsse, die den ESD-Schutz beeinträchtigen könnten. Kupferband-Erdungsstreifen im Abstand von maximal 6 m schaffen die dauerhafte Verbindung zum Potentialausgleich und müssen vor der Bodenverlegung installiert werden. Die 10 m langen Rollenware der EP-SAFE Serie mit Breiten von 1,50 m bis 1,90 m ermöglicht fugenarme Installation auch in größeren Industriehallen und reduziert elektrische Übergangsstellen auf ein Minimum.

Welche Betriebstemperaturen und Belastungsgrenzen haben ESD Bodenbeläge?

ESD Kautschukbeläge sind für Dauerbelastung bei Betriebstemperaturen von -20°C bis +60°C ausgelegt und behalten ihre elektrostatischen Eigenschaften mit stabilen Widerstandswerten in diesem gesamten Temperaturbereich. Die zulässige Flächenlast beträgt maximal 5 kN/m² bei gleichmäßiger Verteilung und punktuelle Belastungen bis 1,5 kN auf 1 cm² Aufstandsfläche ohne bleibende Verformungen. Rolllasten bis 1000 N sind ohne Beschädigung der Oberfläche möglich, wobei Gummiräder bevorzugt werden sollten. Die chemische Beständigkeit gegenüber gängigen Industriechemikalien, Reinigungsmitteln und Ölen entspricht der Schutzklasse nach DIN EN ISO 26987 für Kautschukbodenbeläge und gewährleistet langfristige Funktionsfähigkeit auch unter rauen Industriebedingungen.

Wie oft müssen ESD Bodenbeläge gewartet und geprüft werden?

Der elektrische Durchgangswiderstand muss nach DIN EN 61340-5-1 bei der Erstabnahme und danach mindestens jährlich mit einem kalibrierten Oberflächenwiderstandsmessgerät bei definierten Klimabedingungen geprüft und dokumentiert werden. Tägliche Sichtkontrolle auf mechanische Beschädigungen, Risse oder Ablösungen und wöchentliche Reinigung mit antistatischen, pH-neutralen Reinigungsmitteln erhalten die ESD-Eigenschaften und verhindern isolierende Verschmutzungsschichten. Bei ordnungsgemäßer Pflege und regelmäßiger Wartung erreichen Noraplan Beläge eine Nutzungsdauer von 15 bis 20 Jahren in industrieller Umgebung mit konstanten elektrischen Eigenschaften. Alle dokumentationspflichtigen Widerstandsmessungen sind alle 12 Monate durch eine qualifizierte Elektrofachkraft durchzuführen und die Messergebnisse müssen für Auditierungen verfügbar sein.

Wann ist Bahnenware sinnvoller als eine Fliese?

Immer dann, wenn eine fugenarme, dichte Fläche gefordert ist: in Reinräumen und GMP-Bereichen, bei Nassreinigung und Wischdesinfektion, bei Wandhochzügen sowie in großen Räumen, in denen wenige Nähte den Verlegeaufwand senken. Fliesen sind im Vorteil, wenn Teilflächen später ersetzt oder rückgebaut werden sollen.

Wie wird ESD-Bahnenware verlegt?

Vollflächig mit leitfähigem Kleber auf einem vorbereiteten Untergrund, geerdet über ein Kupferbandnetz und an den Nähten mit leitfähiger Schweißschnur thermisch verschweißt. Die Verlegeanleitungen und die Klebstoffempfehlung des Herstellers stehen in den jeweiligen Unterkategorien zum Download.

Welche Rolle spielt die Begehaufladung?

Der Widerstand beschreibt, wie schnell eine Ladung abfließt, die Begehaufladung, wie viel Ladung beim Gehen überhaupt entsteht. Für empfindliche Bauelemente ist der zweite Wert oft der kritischere. Übliche Beläge bleiben unter 100 V, Mipolam Biocontrol ESD+ unter 35 V.

Bodenbelag Rollen

Bodenbeläge

Bahnenware ergibt die durchgehende ESD-Fläche: vollflächig verklebt, an den Nähten verschweißt und über ein Kupferbandnetz geerdet. Gegenüber Fliesen entfällt das Fugenraster, die Fläche lässt sich nass reinigen und dekontaminieren. Neben den Kautschukbelägen von nora und den Vinyl- und Kautschukrollen aus dem ESD-Protect- und Warmbier-Programm sind hier die leit- und ableitfähigen Mipolam-Reihen von Gerflor gelistet, jeweils 2 mm stark in der Rolle 200 cm x 20 m.

Kategorien

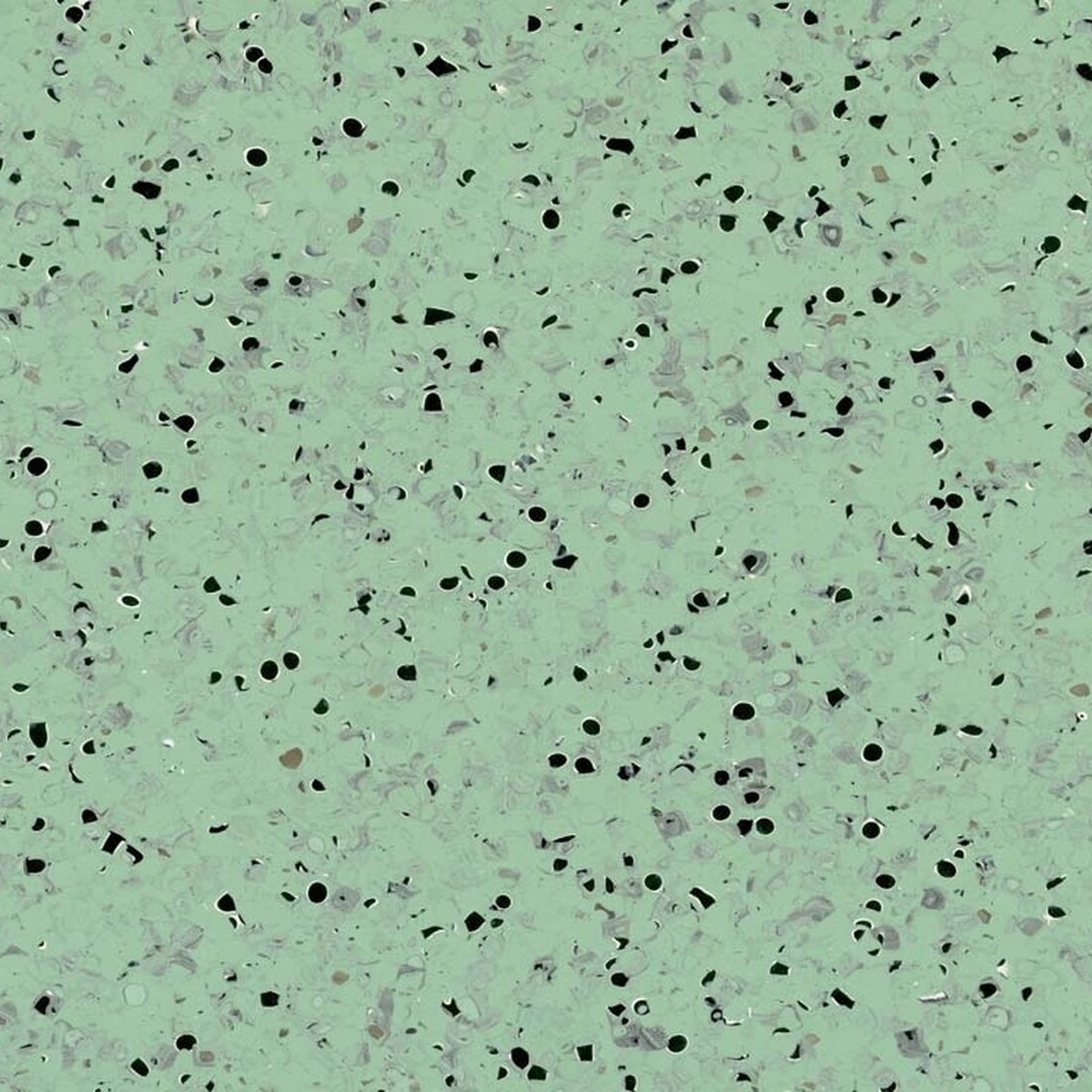

Bodenbelag Mipolam EL5Leitfähig, 10⁴ bis 10⁶ Ω, Evercare, sechs Farben

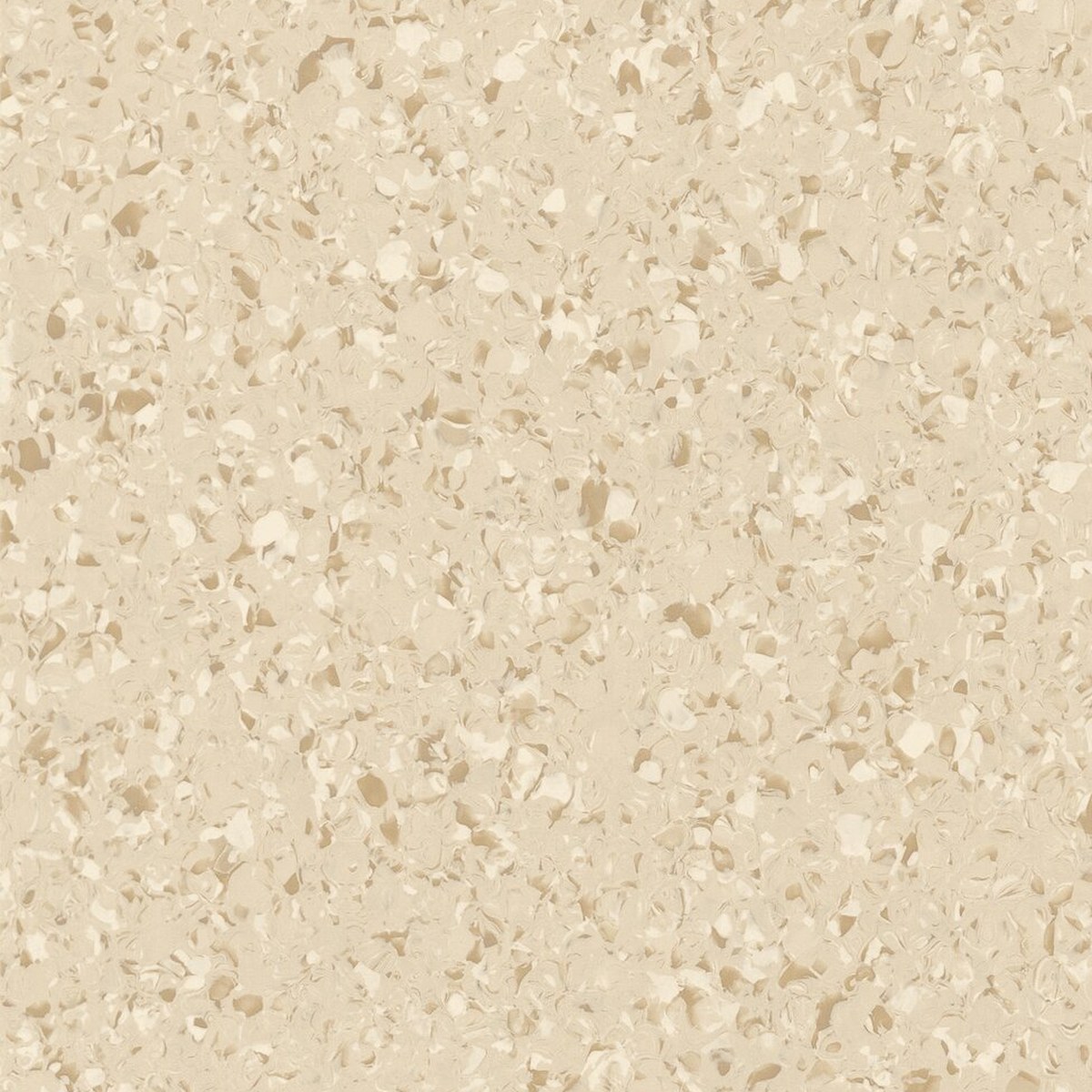

Bodenbelag Mipolam EL7Ableitfähig, 10⁶ bis 10⁸ Ω, zehn Farben

Bodenbelag Mipolam Robust EL7Ableitfähig, 3300 g/m², auch als Fliese 608 x 608 mm

Bodenbelag Mipolam Biocontrol EL5Leitfähig und reinraumqualifiziert nach ISO 14644, GMP-tauglich

Bodenbelag Mipolam Biocontrol ESD+Begehaufladung unter 35 V, für Bauelemente der Klasse 0

✓ Fugenarme, dichte Fläche - verschweißte Nähte lassen sich nass reinigen, wischdesinfizieren und im Reinraum dekontaminieren

⚡ Gleichmäßiger Ableitwiderstand - homogener Aufbau über die gesamte Dicke, keine Kontaktstellen zwischen Einzelelementen

↕ Rolle 200 cm x 20 m - wenige Nähte je Fläche, dadurch geringerer Verlegeaufwand bei großen Räumen

⚙ Wandhochzug möglich - die Bahn lässt sich als Hohlkehlsockel an der Wand hochziehen, Voraussetzung für GMP-Bereiche

✦ Evercare™ bei den EL-Reihen - werkseitig vergütet, keine Erstpflege mit Polymerdispersion, beständig gegen Flächendesinfektion

Reihe	ESD-Einstufung	Begehaufladung	Farben	Schwerpunkt
Mipolam EL5	leitfähig, 10⁴ bis 10⁶ Ω	< 2 kV	6	OP-Säle, Elektronikfertigung, ATEX-nahe Bereiche
Mipolam EL7	ableitfähig, 10⁶ bis 10⁸ Ω	< 2 kV	10	Rechenzentren, Telekommunikation, Labore
Mipolam Robust EL7	ableitfähig, 10⁶ bis 10⁸ Ω	< 2 kV	6	Doppelböden, schwere Beanspruchung, auch als Fliese
Mipolam Biocontrol EL5	leitfähig, 10⁴ bis 10⁶ Ω	< 100 V	4	Reinraum ISO 5, GMP, H₂O₂-Dekontamination
Mipolam Biocontrol ESD+	leitfähig, Rg ≤ 10⁶ Ω	< 35 V	1	Bauelemente der Klasse 0, höchste ESD-Anforderung

Alle fünf Reihen sind 2 mm stark, kommen als Rolle 200 cm x 20 m und sind nach EN ISO 10874 in die Klassen 34 und 43 eingestuft.

Typische Einsatzbereiche: Elektronikfertigung mit durchgehender EPA, Reinräume und GMP-Bereiche, Rechenzentren und Leitwarten, Operationssäle und medizinische Funktionsräume, Labore mit Nassreinigung sowie Produktionsflächen, in denen Fugen aus hygienischen Gründen unerwünscht sind.

Wo klebstofffrei und rückbaubar verlegt werden soll, sind Puzzle-Bodenfliesen die Alternative; für ein Fliesenraster bei gleichzeitiger Verklebung siehe ESD-Klebefliesen. Passende leitfähige Kleber und Erdungsbänder sind separat gelistet.

Bodenbelag Rollen

Warum Bahnenware statt Fliesen

Die Mipolam-Reihen im Vergleich

Typische Einsatzbereiche
