Zubehör

Dosiertechnik

Das Zubehörsortiment für die Dosiertechnik umfasst Bajonett-Adapter, O-Ringe, Stopfen und weitere Verbindungselemente von Nordson EFD und Oki. Bajonett-Adapter verbinden Kartuschen unterschiedlicher Größen (3, 5, 10, 30, 55 cm3) mit dem Dosiergerät oder der Dosierpistole und sind in Winkeln von 90° und 180° erhältlich. O-Ringe sichern die gasdichte Verbindung zwischen Adapter und Kartusche und müssen nach Größe der verwendeten Kartusche ausgewählt werden.

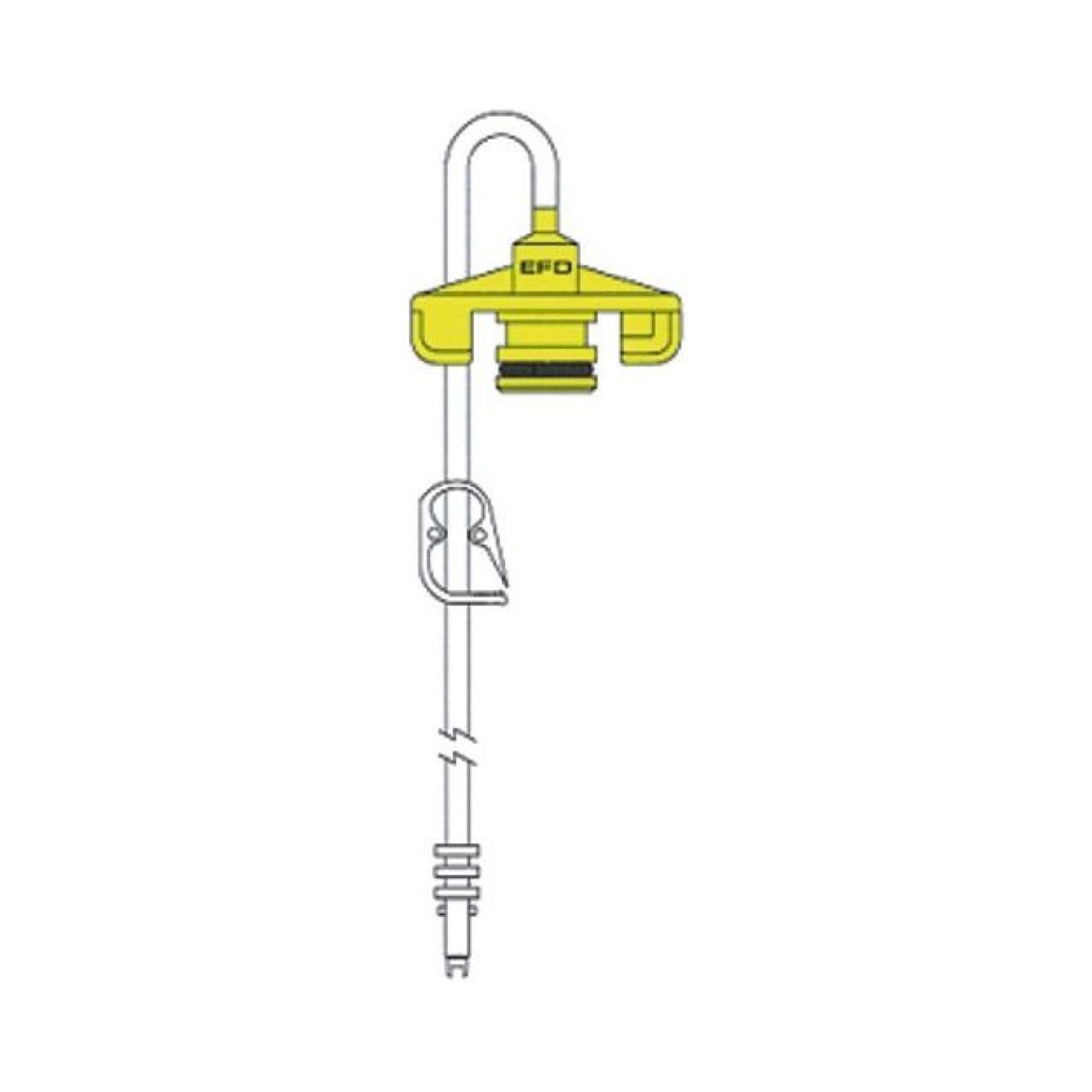

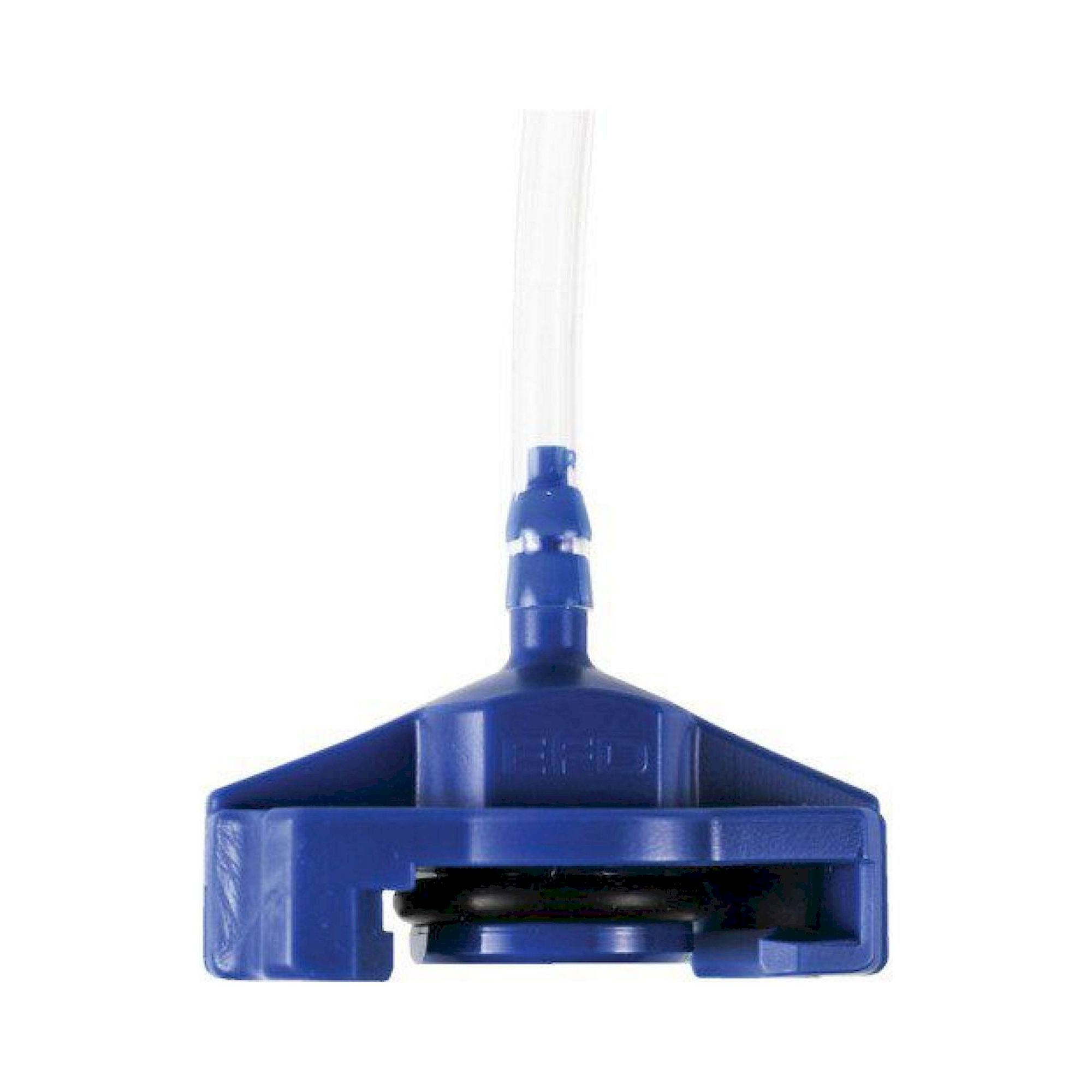

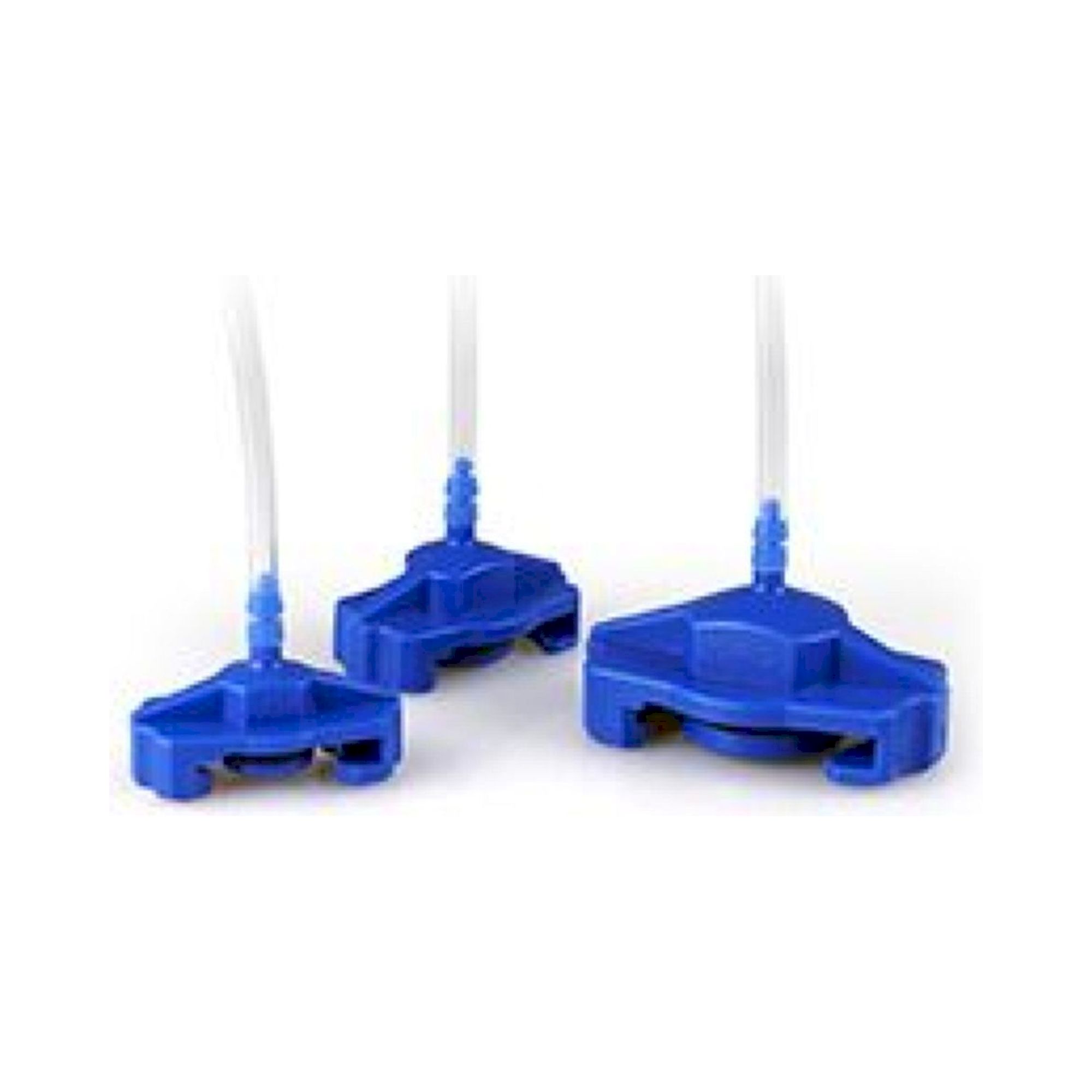

⚙ Bajonett-Adapter 90° und 180° - für Kartuschen 3, 5, 10, 30/55 cm3, EFD-Bajonettsystem

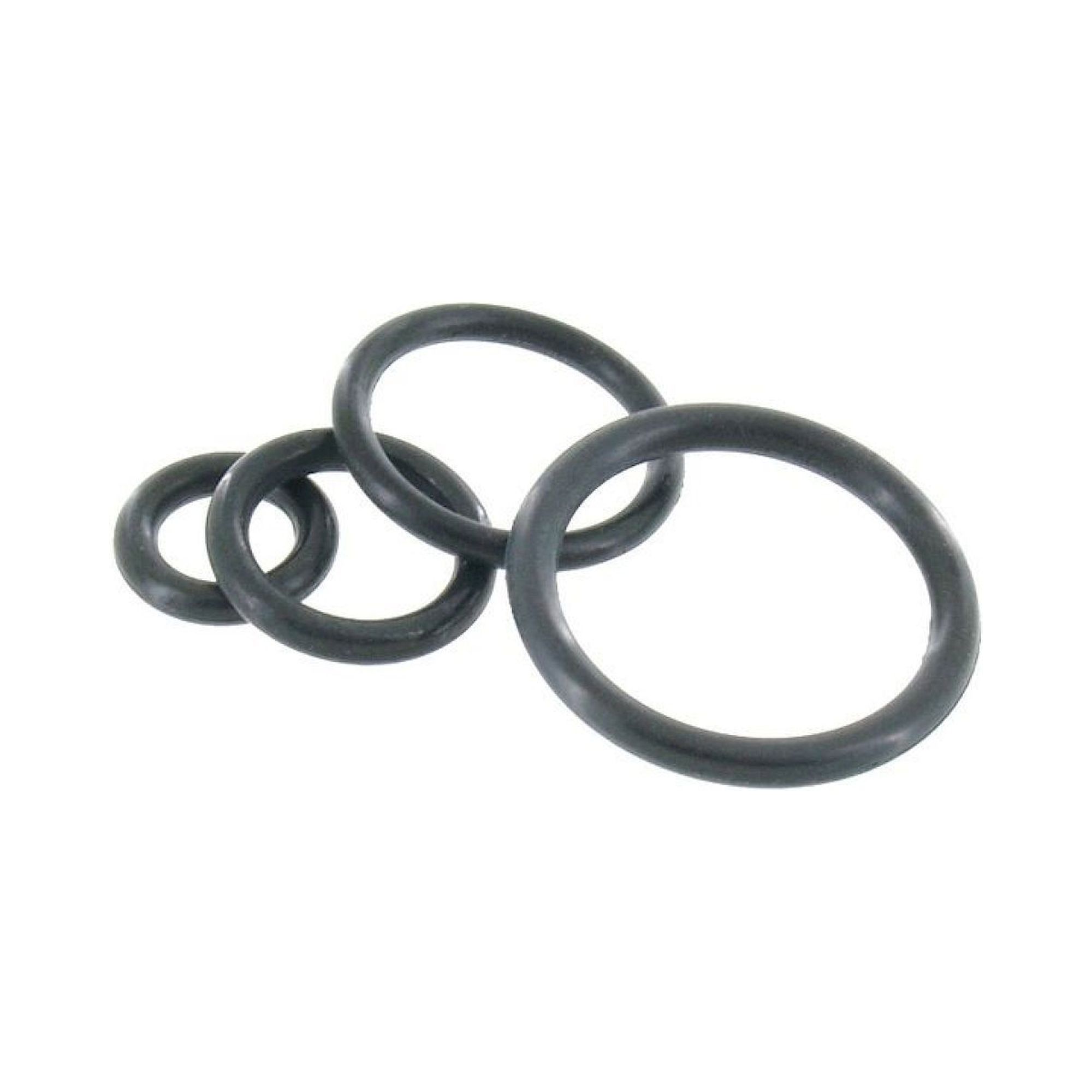

✓ O-Ringe nach Kartuschengröße - passende O-Ringe für Adapter 3, 5, 10 und 30/55 cm3

🛡 Stopfen für Kartuschen - gerade Stopfen in Rot und Weiß, für 3, 5, 10 und 30 cm3, Oki und EFD

📦 SEMCO-Stopfen - Nordson EFD 7018622, für Kunststoffkartuschen 2,5 oz bis 12 oz

Kartuschengröße	Winkel	Artikelnummer EFD
3 cm3	90°	7016113
5 cm3	90°	7016120
5 cm3	180°	7016122
10 cm3	90°	7016127
10 cm3	180°	7016129
30/55 cm3	90°	7005011
30/55 cm3	180°	7016134

Typische Einsatzbereiche: Wartung und Ersatzteilhaltung für Nordson EFD und Oki Dosiersysteme, Umrüstung von Dosiergeräten und -pistolen auf andere Kartuschengrößen, Abdichtung angebrochener Kartuschen zwischen Dosierzyklen sowie Erstausstattung von Dosierstationen in der Elektronik- und Klebstofffertigung.

Was ist Dosierzubehör für Pneumatik und Hydraulik und in welchen Industriezweigen wird es eingesetzt?

Dosierzubehör für Pneumatik und Hydraulik umfasst präzisionsgefertigte Komponenten zur exakten Materialausgabe in automatisierten Produktionsprozessen. Diese Systeme werden primär in der Elektronikfertigung, Automobilindustrie, Medizintechnik und Präzisionsmechanik eingesetzt, wo mikrogenaue Kleberaupen, Dichtmassen oder Lotpasten appliziert werden müssen. Nordson EFD Bayonet-Adapter und Retainer-Blöcke ermöglichen dabei die sichere Verbindung zwischen Kartuschensystemen und Dosierventilen bei Arbeitsdrücken bis 7 bar.

Welche technischen Auswahlkriterien sind bei Dosierzubehör entscheidend?

Die Kartuschengröße bestimmt die Kompatibilität des Zubehörs, wobei Nordson EFD Systeme Volumina von 3 cm³ bis 55 cm³ abdecken und entsprechende Adapter wie 7016113 für 3 cm³ oder 7015875 für 25-50 mm Kartuschen benötigen. Die Schlauchlänge variiert zwischen 90 cm und 180 cm je nach Arbeitsplatzanforderung, während der Bayonet-Verschluss eine werkzeuglose Schnellkupplung bei Betriebsdrücken bis 6 bar ermöglicht. Materialkompatibilität mit 1K- und 2K-Medien sowie die Reinigbarkeit bei aggressiven Lösemitteln sind weitere kritische Faktoren.

Welche DIN- und EN-Normen gelten für pneumatisches Dosierzubehör?

Pneumatisches Dosierzubehör unterliegt der DIN EN ISO 4414 für Druckluftanlagen sowie der DIN 8062 für Pneumatikverbindungen und deren Dichtheitsprüfungen bei 10 bar Prüfdruck. Die elektrostatische Ableitung folgt DIN EN 61340-5-1 für ESD-Schutzmaßnahmen, während Materialien nach DIN 53505 Shore-A-Härte klassifiziert werden. Nordson EFD Komponenten entsprechen zusätzlich der FDA 21 CFR 177.2600 für lebensmitteltaugliche Anwendungen und der USP Class VI für medizinische Dosierungen.

Was sind die Unterschiede zwischen Standard-Bayonet-Adaptern und Universal-Standmount-Systemen?

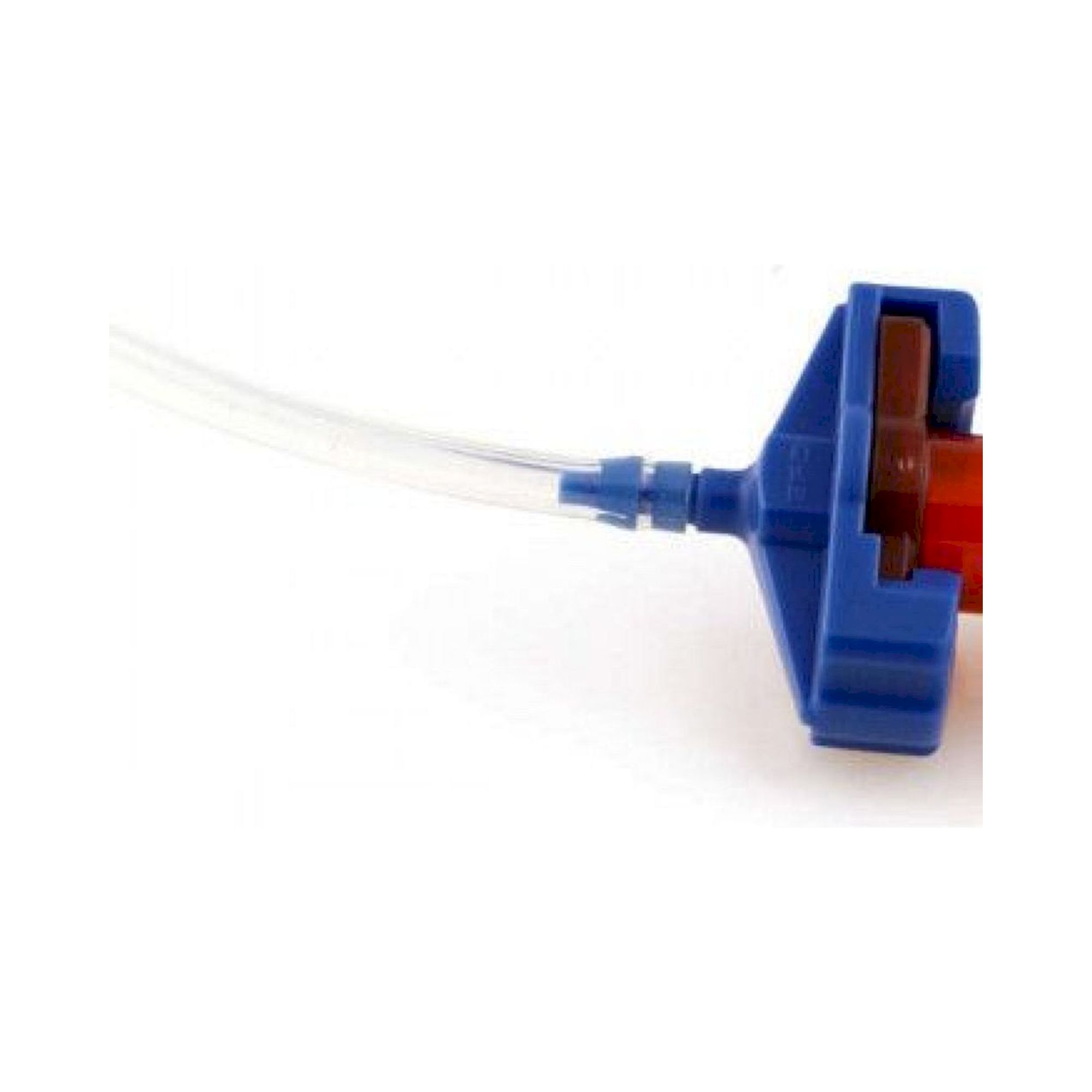

Standard-Bayonet-Adapter wie 7012056 für 30cc/50cc Kartuschen mit 180 cm Schlauch bieten eine fest definierte Konfiguration für spezifische Volumina, während das Universal-Standmount Kit 7015875 für 25-50 mm Durchmesser verschiedene Kartuschengrößen aufnehmen kann. Bayonet-Systeme ermöglichen schnellen Kartuschwechsel in unter 10 Sekunden, während Standmount-Halterungen eine vibrationsfeste Fixierung für kontinuierliche Produktionszyklen bieten. Die Auswahl zwischen 90 cm und 180 cm Schlauchlänge bestimmt den Arbeitsradius und die Flexibilität bei komplexen Geometrien.

Welche Installationsanforderungen und Systemkompatibilität gelten für Nordson EFD Dosierzubehör?

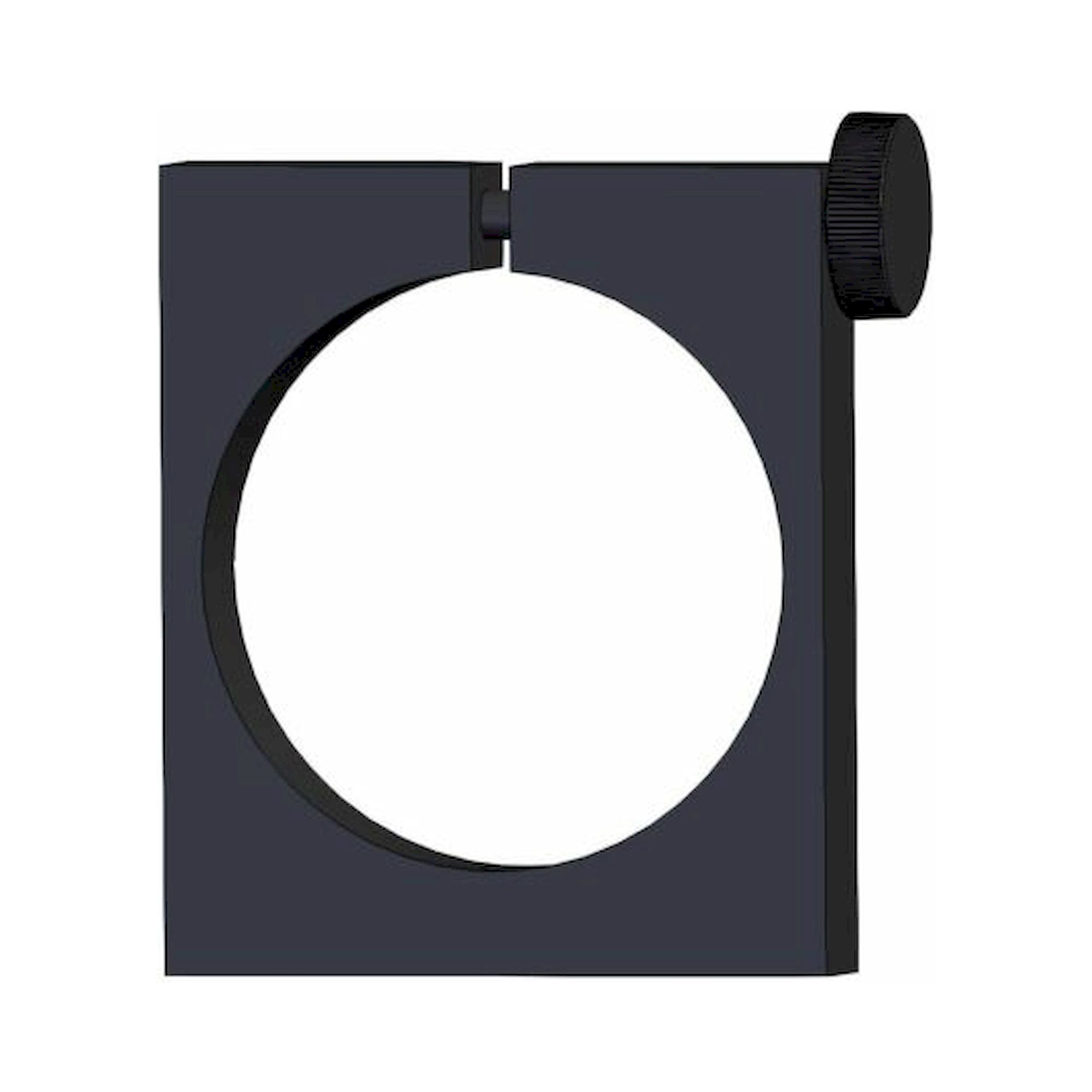

Nordson EFD Dosierzubehör erfordert gefilterte Druckluft nach ISO 8573-1 Klasse 2.4.2 mit maximal 0,1 mg/m³ Ölgehalt und Taupunkt unter -20°C bei 6 bar Betriebsdruck. Die Bayonet-Kupplung ist kompatibel zu allen EFD Dispensern der 700er und 900er Serie sowie zu Ultimus-Controllern mit automatischer Druckentlastung. Retainer-Block-Assemblies wie 7013554 für 20/32 oz Kartuschen benötigen eine Montagefläche von mindestens 150 x 100 mm und M6-Gewindebohrungen im 80 mm Raster.

Welche Schutzart und Betriebsparameter gelten für pneumatisches Dosierzubehör?

Nordson EFD Dosierzubehör erreicht Schutzart IP54 gegen Staub und Spritzwasser bei Betriebstemperaturen von -10°C bis +60°C und maximalem Betriebsdruck von 7 bar für Standardanwendungen. ESD-Ausführungen gewährleisten eine Oberflächenwiderstand unter 10⁶ Ohm nach DIN EN 61340-2-3 für elektronische Baugruppenfertigung. Die Druckentlastung erfolgt automatisch unter 0,5 bar Restdruck, während chemische Beständigkeit gegen MEK, Isopropanol und Aceton für 1000 Betriebsstunden bei 23°C nachgewiesen ist.

Welche Wartungsintervalle und Lebensdauer haben Dosierzubehör-Komponenten?

Nordson EFD Bayonet-Adapter erfordern eine wöchentliche Sichtprüfung auf Verschleiß der O-Ring-Dichtungen und eine monatliche Funktionsprüfung des Schnellverschlusses bei 6 bar Prüfdruck. Retainer-Blöcke haben eine Lebensdauer von 50.000 Kartuschwechseln oder 2 Jahren bei normalem Industrieeinsatz, während Plunger wie 7702757 für 400ml Kartuschen nach 1000 Zyklen oder bei 10% Volumenverlust erneuert werden müssen. Die jährliche Kalibrierung der Druckentlastung und der ESD-Ableitung unter 10⁶ Ohm ist für qualitätskritische Anwendungen vorgeschrieben.
