Schon gewusst?

Ein Ringlicht beleuchtet schattenfrei und macht dadurch Lötstellen flach. Für die Beurteilung von Menisken ist seitliches Streiflicht aussagekräftiger.

Beleuchtung ansehen

Arbeitsplatzbeleuchtung

Ringlichter und Inspektionsleuchten

Ringlichter und Inspektionsleuchten sitzen rund um die Optik und beleuchten das Objektfeld von Mikroskop, Messmaschine und industrieller Bildverarbeitung schattenarm. Schwerpunkt der Kategorie ist Starlight, dazu Ringleuchten von Zeiss, Vision, Euromex, 4H Jena, Eschenbach, Leica und Pulch & Lorenz. Die Leistungsaufnahme reicht von 4 W bis 66 W, die Lichtfarben von 3000 K bis 6500 K, die Betriebsspannung von 10-24 V bis 100-240 V. Ausgewählt wird ein Ringlicht über den Spann- oder Außendurchmesser, den nutzbaren Arbeitsabstand und die Optik; neben LED-Ringlichtern stehen faseroptische Ausführungen und Ringspaltleuchten zur Verfügung.

Schnellauswahl

Diese Filter führen direkt zu den häufigsten Auswahlkriterien dieser Kategorie.

StarlightLED-Ringlichter, Segment-Ringlichter und faseroptische Ausführungen.Spot- und Flood-Optik 15 WDie stärkste gängige Leistungsklasse dieser Kategorie.für lange Arbeitsabstände 4 bis 8 WKompakte Ringlichter für Stereomikroskope und enge Bauräume.geringe Wärmeentwicklung 24 VEinbindung in eine vorhandene Gleichspannungsversorgung.Betrieb an der Maschinensteuerung Schaltbar (HF)Gerichtetes Streiflicht für Kratzer, Gravuren und Kanten.Segmente einzeln schaltbar DimmbarHelligkeit an glänzende und spiegelnde Oberflächen anpassen.stufenlose Regelung GelenkarmRingleuchte am beweglichen Arm statt am Objektivtubus.frei positionierbar 6000 und 6500 KPur-weißes Licht für kontrastreiche Prüfaufgaben.kaltweiß, kontrastbetont

320 Artikel
8 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Ringlichter und Inspektionsleuchten richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Auswahlkriterien

Kriterium	Worauf Sie achten	Im Sortiment
Spann- und Außendurchmesser	Das Ringlicht muss über den Objektivtubus passen und darf das Sichtfeld nicht verdecken.	Angaben je Artikel, zum Beispiel Innen-Ø 81 mm, Außen-Ø 99 mm oder Spann-Ø max. 80 mm
Arbeitsabstand und Optik	Spot-Optik bündelt auf kurze Distanz, Flood-Optik leuchtet einen breiteren Bereich aus.	45-260 mm mit Spot-Optik, 50-800 mm mit Flood-Optik
Lichtfarbe	Kaltweiß betont Kanten und Kratzer, warmweiß ist für die Farbbeurteilung angenehmer.	3000 K, 3500 K, 4000 K, 5600 K, 5800 K, 6000 K und 6500 K
Leistung	Mehr Leistung bedeutet mehr Licht auf größerem Arbeitsabstand, aber auch mehr Wärme.	4 W bis 66 W, mit 15 W als häufigster Klasse
Abstrahlwinkel	Der Winkel bestimmt, wie breit der Lichtkegel auf dem Prüfteil aufliegt.	80° und 90° bei den Ausführungen mit Winkelangabe
Steuerung	Schaltbare Segmente erzeugen gerichtetes Streiflicht, Dimmung dämpft Reflexionen.	Schaltbar (HF) und dimmbar
Versorgung	Prüfen Sie, ob die Leuchte an die Maschinensteuerung oder an ein eigenes Netzteil kommt.	24 V, 18-24 V und 10-24 V Gleichspannung sowie 100-240 V
Hersteller	Adapter und Halterungen richten sich nach dem Fabrikat des Mikroskops.	Starlight als Schwerpunkt, dazu Zeiss, Vision, Euromex, 4H Jena, Eschenbach, Leica und Pulch & Lorenz

Häufige Fragen

Worin unterscheiden sich Spot- und Flood-Optik?: Die Spot-Optik bündelt das Licht auf kurze Arbeitsabstände von etwa 45 bis 260 mm und liefert dort eine hohe Beleuchtungsstärke. Die Flood-Optik leuchtet einen Bereich von 50 bis 800 mm gleichmäßiger aus.

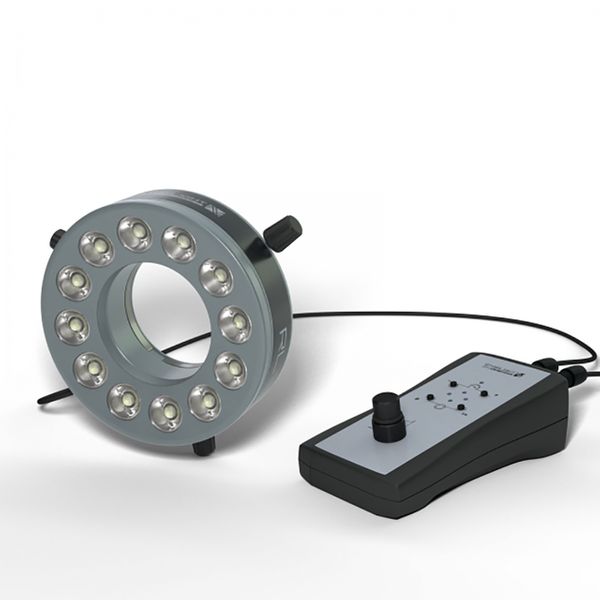

Wofür sind segmentierbare Ringlichter gedacht?: Bei diesen Ringlichtern lassen sich einzelne Segmente getrennt schalten, beim Starlight RL5-80-S4 zum Beispiel vier Segmente. So entsteht gerichtetes Streiflicht, das Kratzer, Gravuren und Kanten sichtbar macht.
Welche Lichtfarbe eignet sich für die Inspektion?: Für Prüfaufgaben werden meist pur-weiße Ringlichter mit 6000 K oder 6500 K eingesetzt, weil sie Kontraste betonen. Für die Beurteilung von Farben sind 3000 K bis 4000 K angenehmer, dazwischen liegen 5600 K und 5800 K.
Welche Spannung benötigen die Ringlichter?: Ausführungen mit 24 V Gleichspannung lassen sich direkt an der Maschinensteuerung betreiben, ebenso Varianten für 18-24 V und 10-24 V. Leuchten für 100-240 V kommen mit eigenem Netzteil.
Wie finde ich die passende Ringgröße?: Maßgeblich sind der Spann-Durchmesser am Objektivtubus und der Außendurchmesser der Leuchte, etwa Spann-Ø max. 80 mm, Innen-Ø 81 mm oder Außen-Ø 99 mm. Bei faseroptischen Ringlichtern zählt zusätzlich das Faserbündel, zum Beispiel Ø 8,0 mm bei 750 mm Länge.

FAQ

Häufige Fragen zu Ringlichter und Inspektionsleuchten

Was sind Ringlichter und in welchen Industriebereichen werden sie eingesetzt?

Ringlichter sind kreisförmige LED-Beleuchtungssysteme, die eine gleichmäßige, schattenfreie Ausleuchtung von Objekten ermöglichen und hauptsächlich in der Qualitätskontrolle, Mikroskopie, Elektronikfertigung und Präzisionsmontage eingesetzt werden. Diese Beleuchtungslösungen arbeiten typischerweise mit 24V Betriebsspannung und bieten verschiedene Wellenlängen wie UV 365 nm oder UV 405 nm für spezielle Inspektionsaufgaben. In ESD-Arbeitsplätzen werden sie besonders für die Inspektion von Leiterplatten, Halbleiterbauteilen und optischen Komponenten verwendet, wo präzise Sichtbarmachung von Oberflächenfehlern und Kontaminationen erforderlich ist.

Welche technischen Auswahlkriterien sind bei Ringlichtern für industrielle Arbeitsplätze entscheidend?

Der optimale Arbeitsabstand bestimmt die Ringlichtauswahl, wobei verfügbare Modelle Bereiche von 45 mm bis 550 mm abdecken, beispielsweise Starlight LED-Ringlichter mit optimalem Arbeitsabstand von 100 mm, 140 mm oder 260 mm. Die Wellenlänge spielt eine kritische Rolle, da UV 365 nm Ringlichter andere Materialdefekte sichtbar machen als UV 405 nm Varianten, während der maximale Spanndurchmesser zwischen 81 mm und 88 mm bei verschiedenen Modellen variiert. Die Betriebsspannung von 24V gewährleistet sichere Integration in industrielle Steuerungssysteme und ESD-konforme Arbeitsumgebungen.

Welche DIN und EN Normen gelten für Ringlichter in ESD-Arbeitsplätzen?

Ringlichter in ESD-Arbeitsplätzen müssen der DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche entsprechen und die Anforderungen der DIN EN 12464-1 für Beleuchtung von Arbeitsstätten erfüllen. Die LED-Komponenten unterliegen der DIN EN 62471 für photobiologische Sicherheit von Lampen und Lampensystemen, während die elektrische Sicherheit nach DIN VDE 0100 gewährleistet werden muss. UV-Ringlichter mit 365 nm oder 405 nm Wellenlänge müssen zusätzlich den Arbeitsschutzbestimmungen der DGUV Information 213-033 für künstliche optische Strahlung entsprechen.

Was sind die Unterschiede zwischen UV 365 nm und UV 405 nm Ringlichtern?

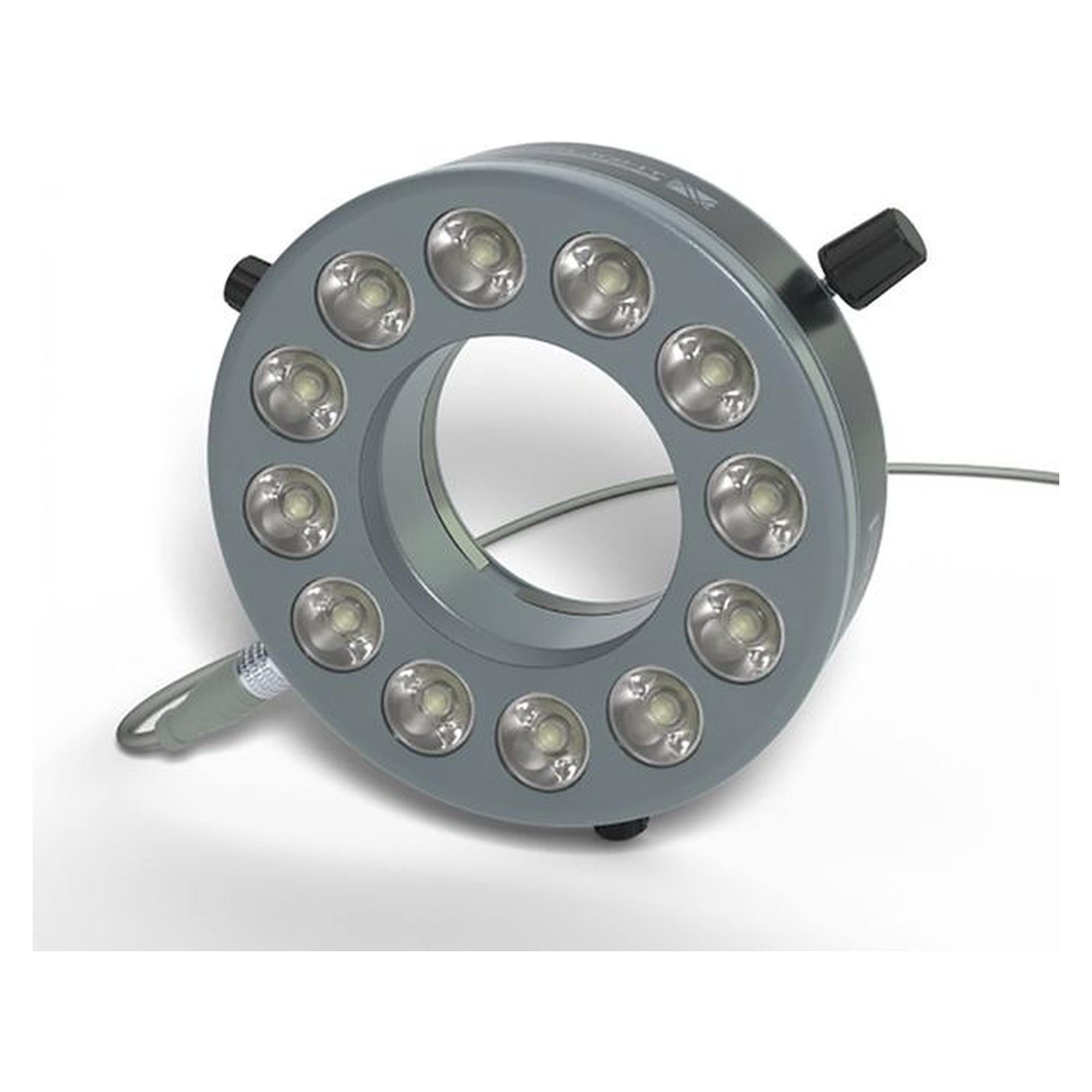

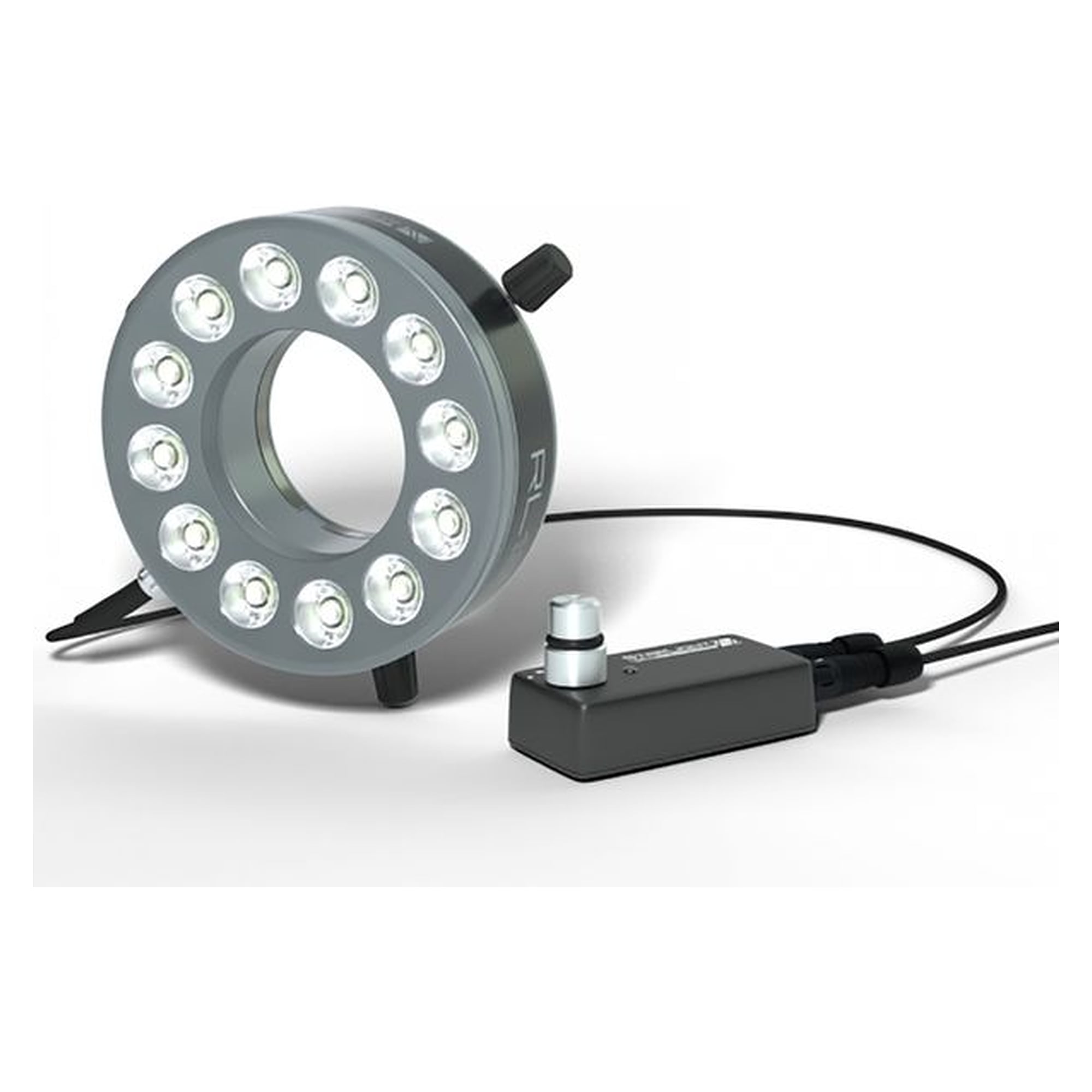

UV 365 nm Ringlichter erzeugen kurzwelligeres ultraviolettes Licht, das stärkere Fluoreszenzreaktionen bei organischen Materialien und Klebstoffen hervorruft und somit idealer für die Detektion von Kontaminationen und Rückständen ist. UV 405 nm Ringlichter arbeiten im längerwelligen UV-A Bereich und eignen sich besonders für die Inspektion photosensitiver Materialien und Lackschichten, da sie weniger aggressive Strahlung abgeben. Beide Wellenlängen sind bei Starlight Ringlichtern in verschiedenen Arbeitsabständen von 45-260 mm, 90-180 mm und 150-550 mm verfügbar und können wahlweise mit zusätzlicher IR-Funktionalität oder als reine 24V UV-Varianten bezogen werden.

Welche Installationsanforderungen und Anschlussarten haben industrielle Ringlichter?

Industrielle Ringlichter benötigen eine stabilisierte 24V Gleichspannungsversorgung und werden typischerweise über standardisierte Industriestecker oder Kabelverschraubungen mit der Steuerungseinheit verbunden. Die mechanische Befestigung erfolgt über präzise Spannsysteme mit definierten Spanndurchmessern wie maximal 81 mm oder 88 mm, die eine reproduzierbare Positionierung am Mikroskop oder der Prüfeinrichtung gewährleisten. ESD-konforme Ringlichter wie die Starlight Serie müssen über geerdete Montagesysteme verfügen und dürfen nur mit antistatischen Halterungen installiert werden, um die elektrostatische Ableitung nach DIN EN 61340-5-1 sicherzustellen.

Welche Schutzarten und Betriebstemperaturen haben LED-Ringlichter für Industrieanwendungen?

LED-Ringlichter für industrielle Arbeitsplätze erreichen typischerweise Schutzart IP54 oder IP65 und gewährleisten damit Schutz gegen Staub und Spritzwasser in produktionsnahen Umgebungen. Der zulässige Betriebstemperaturbereich liegt normalerweise zwischen -10°C und +50°C, wobei die LED-Lebensdauer bei konstanten 25°C optimiert ist. UV-Ringlichter mit 365 nm oder 405 nm Wellenlänge haben zusätzliche thermische Anforderungen aufgrund der höheren Wärmeerzeugung und benötigen oft aktive Kühlung bei Dauerbetrieb über 8 Stunden, um die photobiologische Sicherheit nach DIN EN 62471 zu gewährleisten.

Welche Wartungsintervalle und Lebensdauer haben professionelle Ringlichter?

Professionelle LED-Ringlichter erreichen eine typische Betriebslebensdauer von 50.000 bis 100.000 Stunden bei ordnungsgemäßer Wartung und sollten alle 6 Monate einer visuellen Inspektion auf mechanische Beschädigungen und Verschmutzung unterzogen werden. UV-Ringlichter mit 365 nm oder 405 nm Wellenlänge benötigen aufgrund der UV-induzierten Materialermüdung eine intensivere Wartung mit jährlicher photometrischer Messung der Strahlungsleistung. Die Reinigung erfolgt ausschließlich mit antistatischen, fusselfreien Tüchern und isopropylalkohol, während die elektrischen Verbindungen und ESD-Ableitpfade gemäß DIN EN 61340-5-1 jährlich auf ordnungsgemäße Funktion zu prüfen sind.
