OKI Löttechnik

Löt- und Entlötkolben

OKI bietet Löt- und Entlötkolben der MFR-Baureihe als Einzelhandstücke und als Kits an. Handstücke wie der MFR-H2-ST2 (Lötkolben mit neuer Spule MFR-CA3), der MFR-H4-TW (Präzisionspinzette für MFR-1100 und MFR-2200) und der MFR-HSR (Löt-/Reworkhandstück mit Kabel) decken verschiedene Anwendungsfelder ab. Upgrade-Kits (MFR-UK1/UK2/UK4) bündeln Handstück und Ablageständer WS1 für den sofortigen Einsatz an bestehenden Stationen.

12 Artikel
2 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Löt- und Entlötkolben richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

MFR-Handstücke und Kits im Überblick

Modell	Typ	Enthält

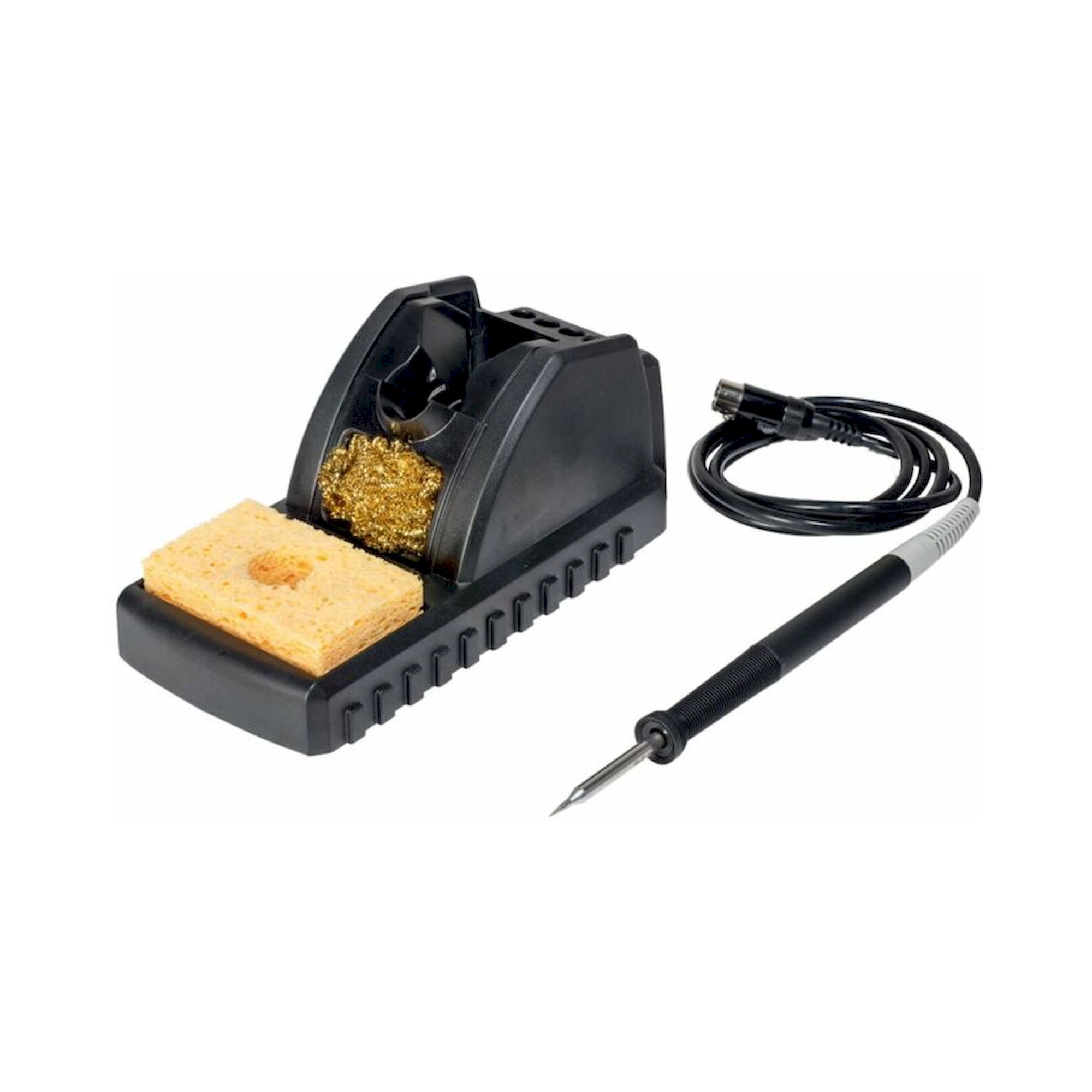

MFR-UK1	Upgrade-Kit	MFR-H1-SC2 Lötkolben + WS1 Ablage

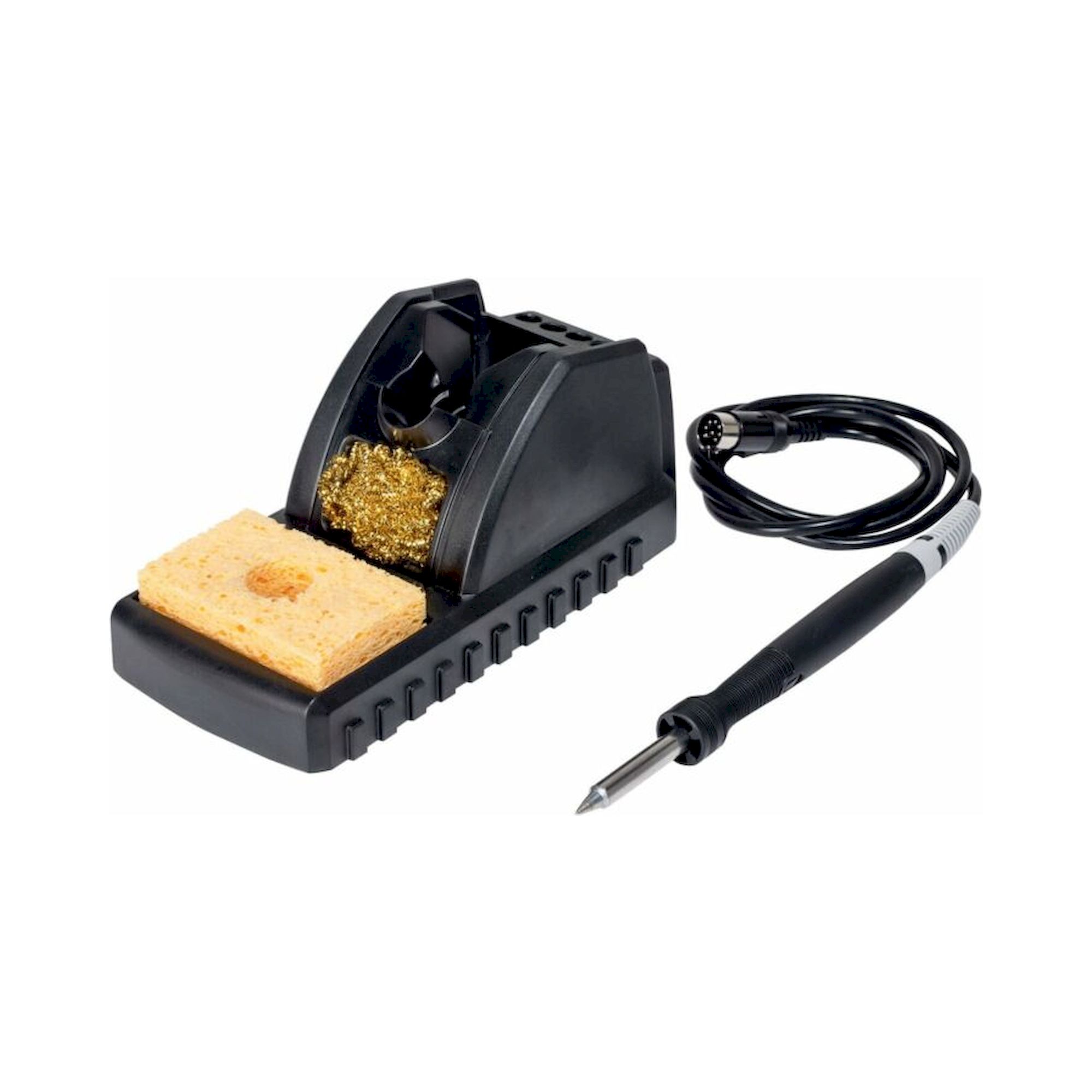

MFR-UK2	Upgrade-Kit	MFR-H2-ST2 Lötkolben + WS1 Ablage

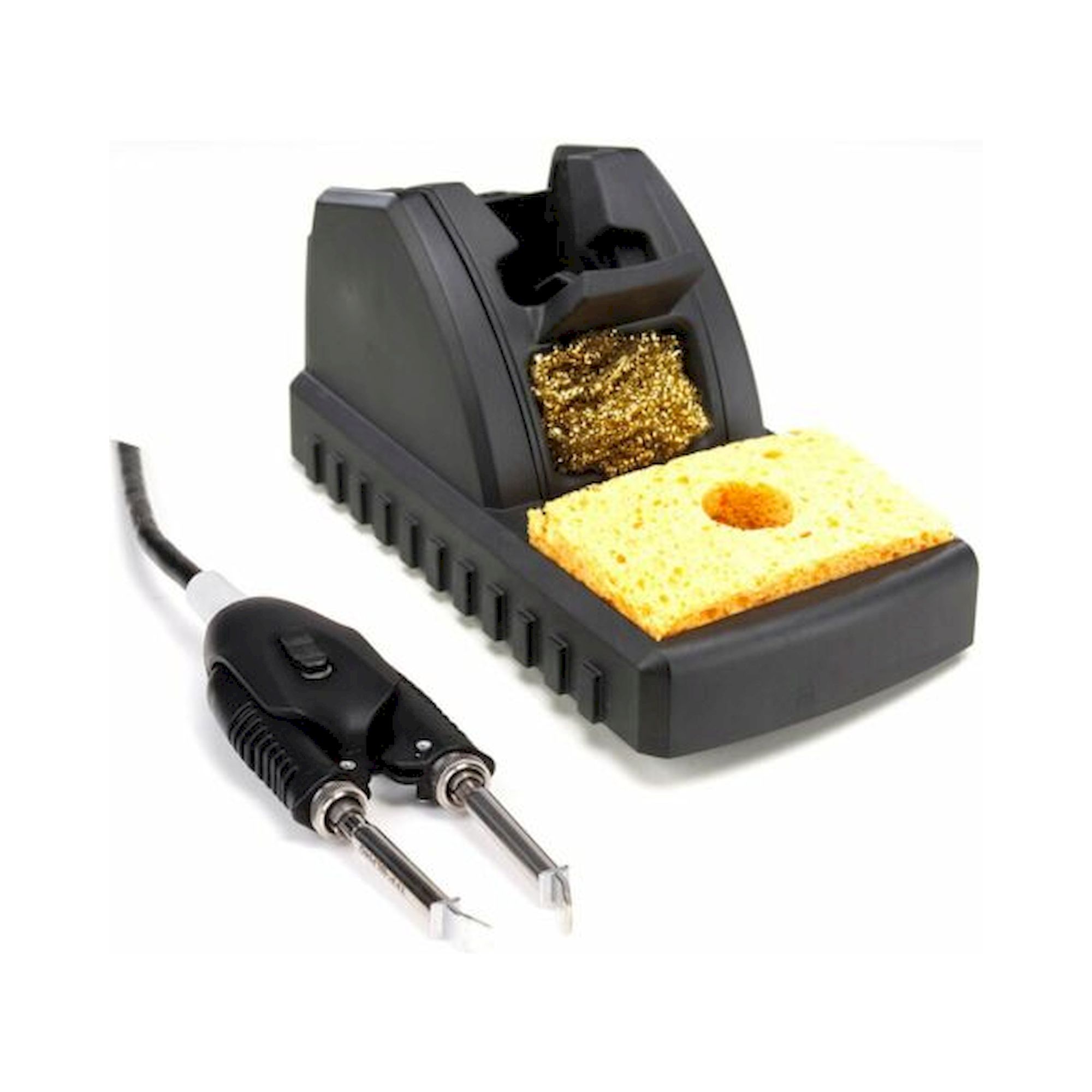

MFR-UK4	Upgrade-Kit Pinzette	MFR-H4-TW Pinzette + MFR-WSPT Ablage

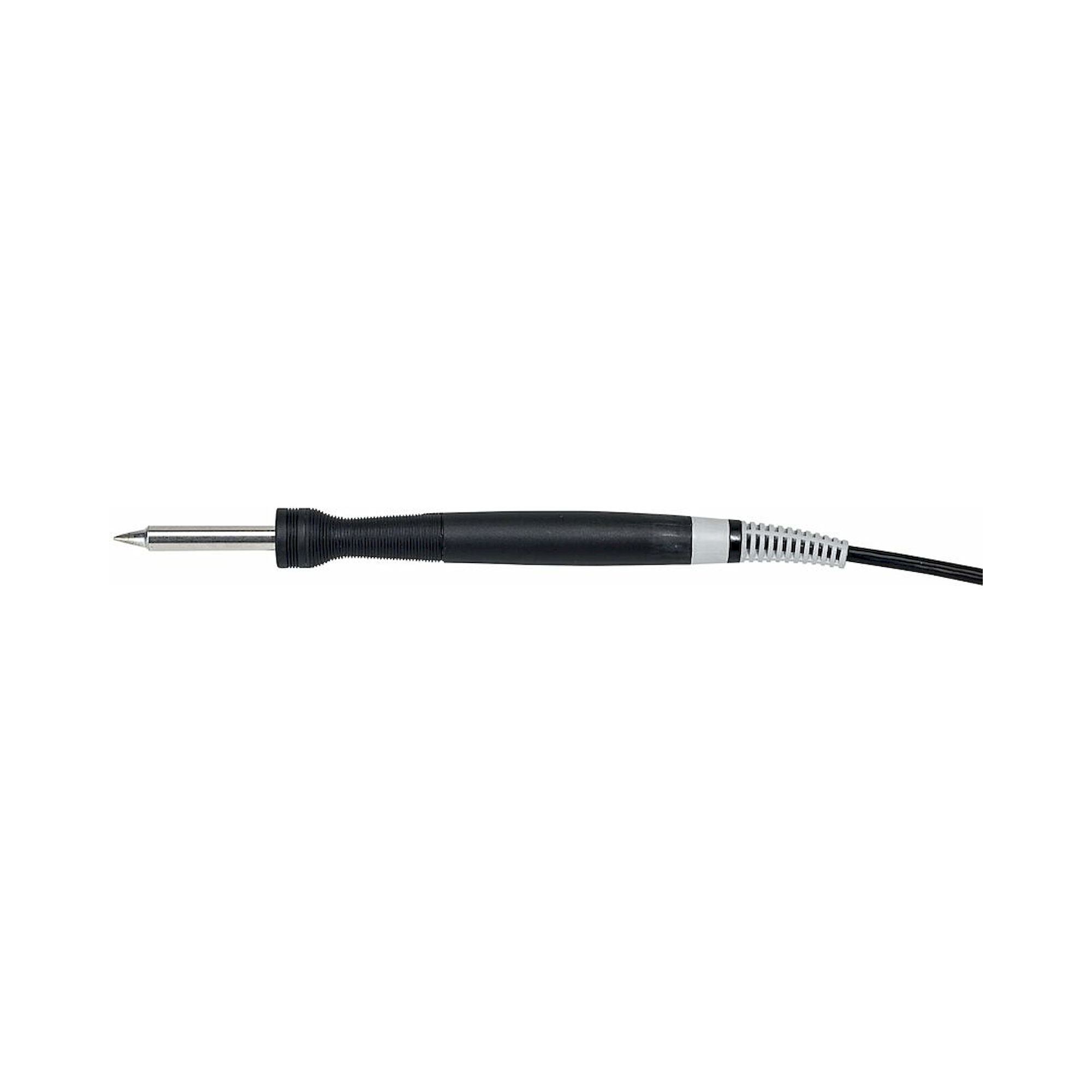

MFR-H2-ST2	Lötkolben	Handstück mit Spule MFR-CA3

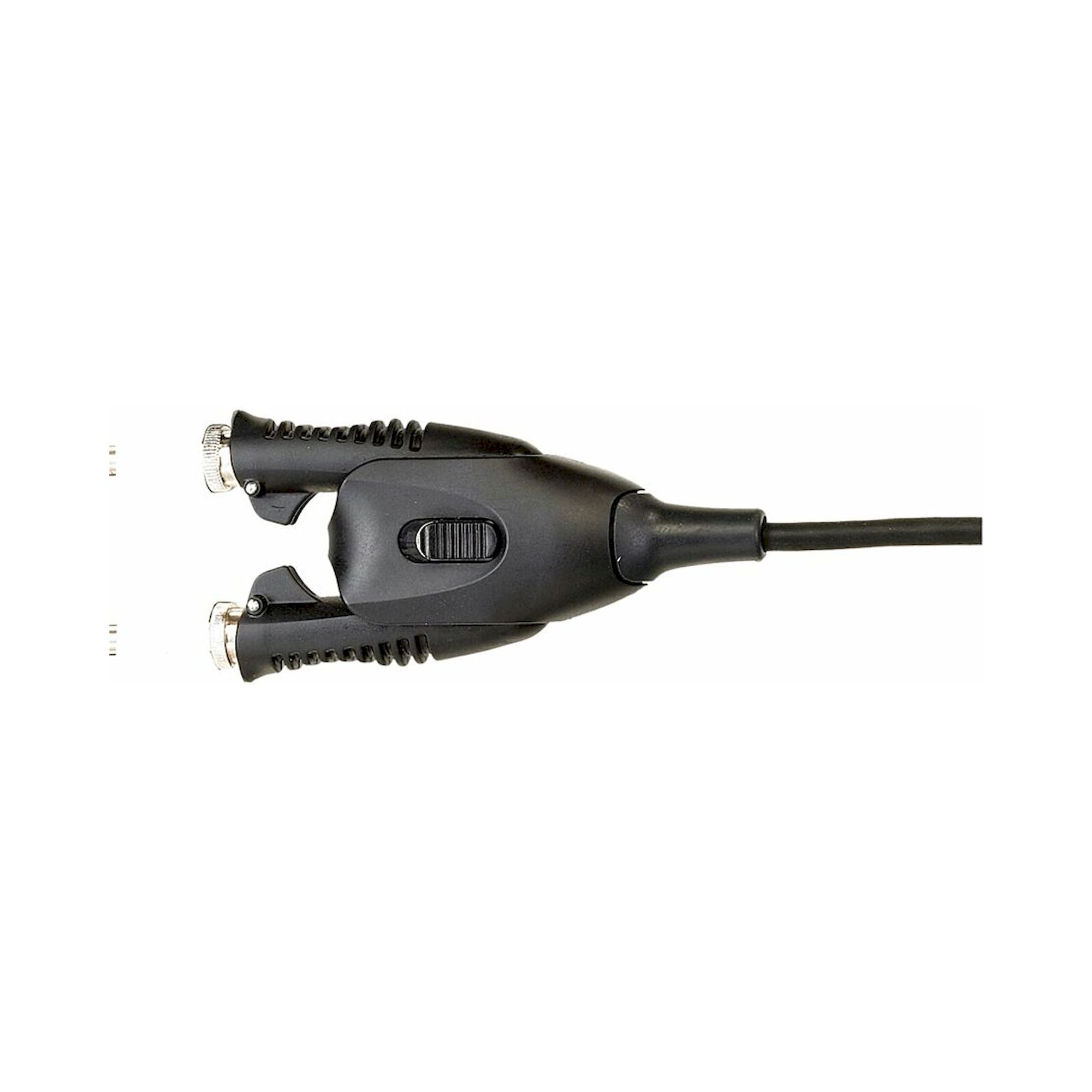

MFR-H4-TW	Präzisionspinzette	Für MFR-1100 und MFR-2200

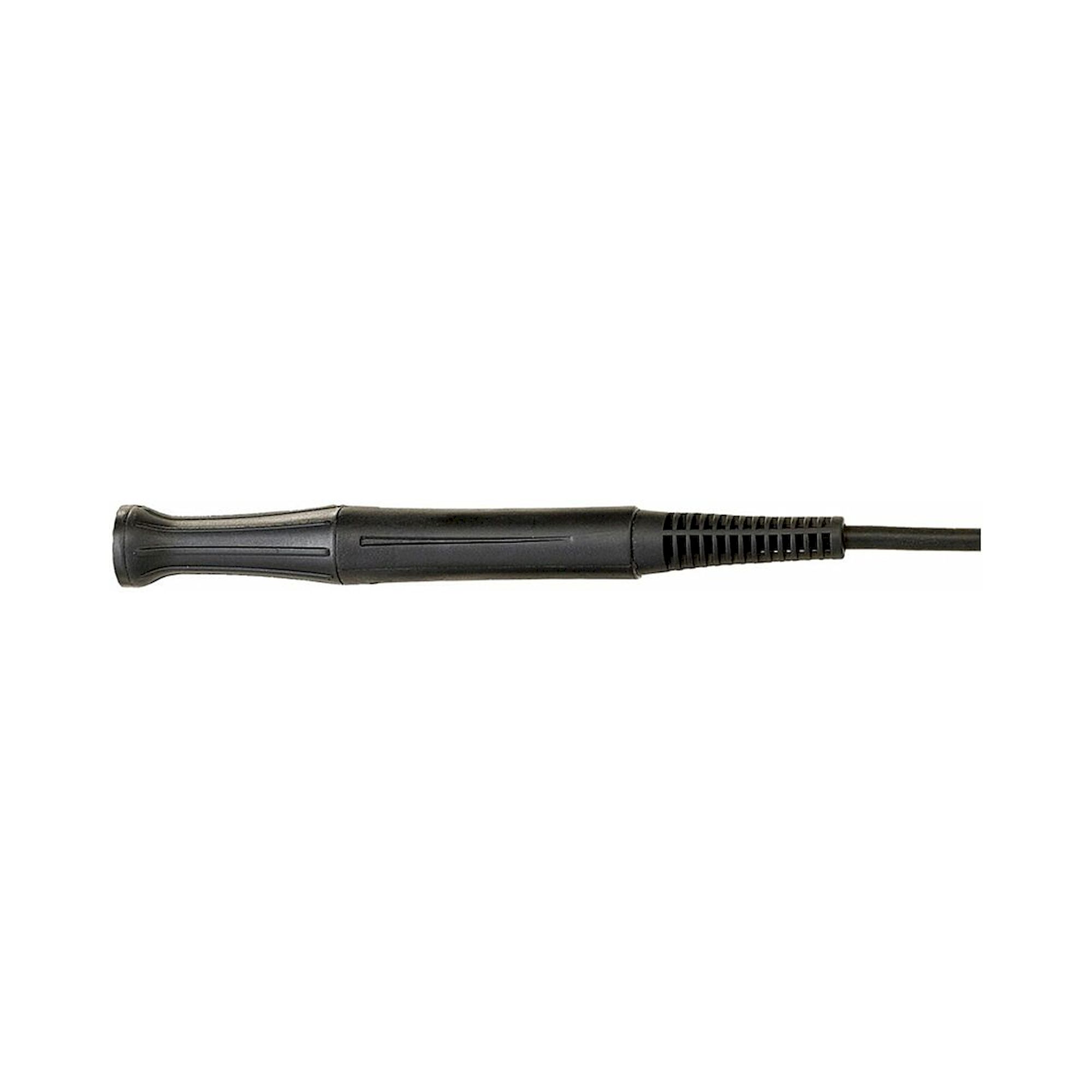

MFR-HSR	Löt-/Reworkhandstück	Mit Kabel, für Löten und Rework

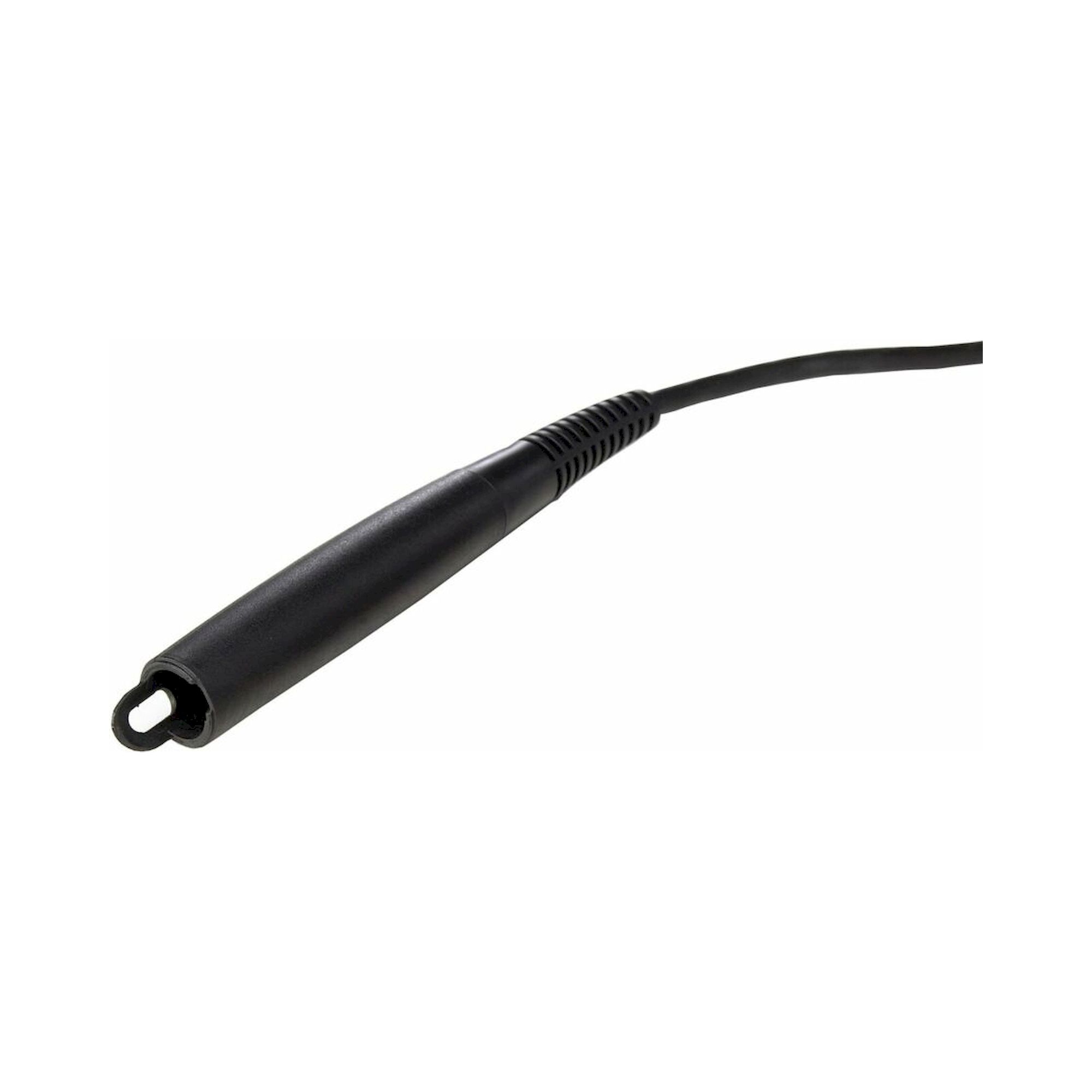

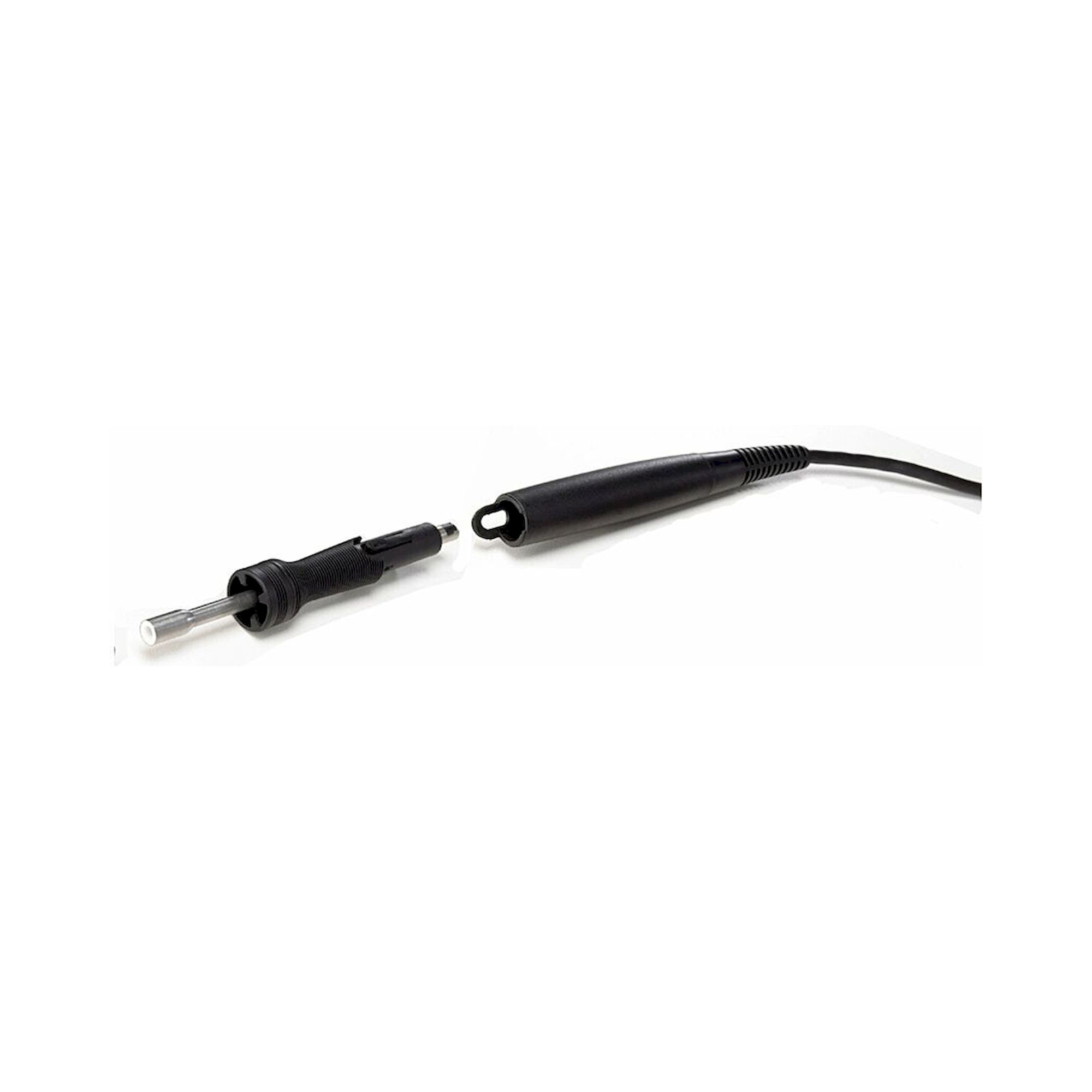

PS-HC3	Lötkolben mit Spule	Für PS-900 Lötsystem
Metcal AC-FX1	Universal Spitzenabsaugung	Eisenadapterclip

Auswahlhinweise

⚙ MFR-UK1 vs. MFR-UK2 - beide Kits umfassen Lötkolben und Ablage; UK1 mit SC2, UK2 mit ST2-Handstück; Spitzenkompatibilität bestimmt die Wahl

✓ MFR-H4-TW Pinzette - für gleichzeitiges Greifen und Löten kleiner SMD-Bauteile; passt ausschließlich für MFR-1100/2200 mit Paar-Kanal

↕ PS-HC3 für PS-900 - ältere Lötkolbengeneration mit eigener Spulentechnologie; nicht kompatibel mit MFR-Stationen

📦 AC-FX1 Spitzenabsaugclip - universeller Adapter-Clip für Eisen; verbessert lokale Absaugung direkt an der Lötspitze

Typische Einsatzbereiche

Typische Einsatzbereiche: Nachausrüstung bestehender MFR-Stationen mit einem zweiten Handstück (UK-Kits), Präzisionshandlöten mit Pinzette an Doppelstation (MFR-H4-TW), Rework und Bauteilaustausch an MFR-Einzel- und Doppelstationen sowie Wartungsbetrieb an älteren PS-900-Systemen (PS-HC3).

FAQ

Häufige Fragen zu Löt- und Entlötkolben

Was sind Löt- und Entlötkolben und in welchen Industriezweigen werden sie eingesetzt?

Löt- und Entlötkolben sind präzise thermische Werkzeuge zur Verbindung und Trennung elektronischer Bauteile mittels Lötmaterialien bei Temperaturen zwischen 200°C und 450°C. In der Elektronikfertigung, Telekommunikationstechnik, Automobilelektronik und Medizintechnik ermöglichen diese Werkzeuge das zuverlässige Fügen von Leiterbahnen, SMD-Bauteilen und Steckverbindungen. Entlötkolben wie der OKI MFR-H5DS-C verfügen zusätzlich über eine integrierte Absaugfunktion zur rückstandsfreien Entfernung von Lötverbindungen. Moderne Systeme wie die MFR-Serie von OKI bieten temperaturgeregelte Spitzen für reproduzierbare Lötergebnisse in kritischen Anwendungen der Industrieelektronik.

Welche technischen Auswahlkriterien sind bei Löt- und Entlötkolben entscheidend?

Die Temperaturregelung zwischen 150°C und 480°C bestimmt die Anwendungsbreite für unterschiedliche Lötmaterialien und Bauteilgrößen. Die Heizleistung von 20W bis 80W beeinflusst die Aufheizzeit und Temperaturstabilität unter Last, wobei Systeme wie die OKI MFR-Serie schnelle Temperaturrückkehr bieten. Die Spitzengeometrie der RxP-Serie oder SSC-Tips bestimmt die Wärmeübertragung und Zugänglichkeit in dichten Schaltungen. ESD-Schutz nach DIN EN 61340-5-1 verhindert elektrostatische Schäden an empfindlichen Halbleiterbauteilen. Systemkompatibilität zwischen Kolben wie MFR-H1-SC2 und Stationen MFR-1100/MFR-2200 gewährleistet optimale Leistungsabstimmung und Ersatzteilversorgung.

Welche Normen und Zertifizierungen gelten für professionelle Löt- und Entlötkolben?

Löt- und Entlötkolben unterliegen der DIN EN 61010-1 für elektrische Sicherheit von Mess-, Steuer- und Laborgeräten sowie der IEC 61340-5-1 für ESD-Schutzmaßnahmen in elektrostatisch gefährdeten Bereichen. Die CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU bestätigt die elektromagnetische Verträglichkeit in industriellen Umgebungen. RoHS-konforme Ausführungen entsprechen der Richtlinie 2011/65/EU zur Beschränkung gefährlicher Stoffe in Elektrogeräten. Kalibrierung und Rückverfolgbarkeit nach DIN EN ISO/IEC 17025 sind in der Luft- und Raumfahrt sowie Medizintechnik erforderlich. ESD-geprüfte Systeme wie die OKI MFR-Serie erfüllen zusätzlich die Anforderungen der DIN EN 61340-5-1 für Arbeitsplätze mit elektrostatisch empfindlichen Bauteilen.

Worin unterscheiden sich die verschiedenen OKI Löt- und Entlötkolben-Varianten?

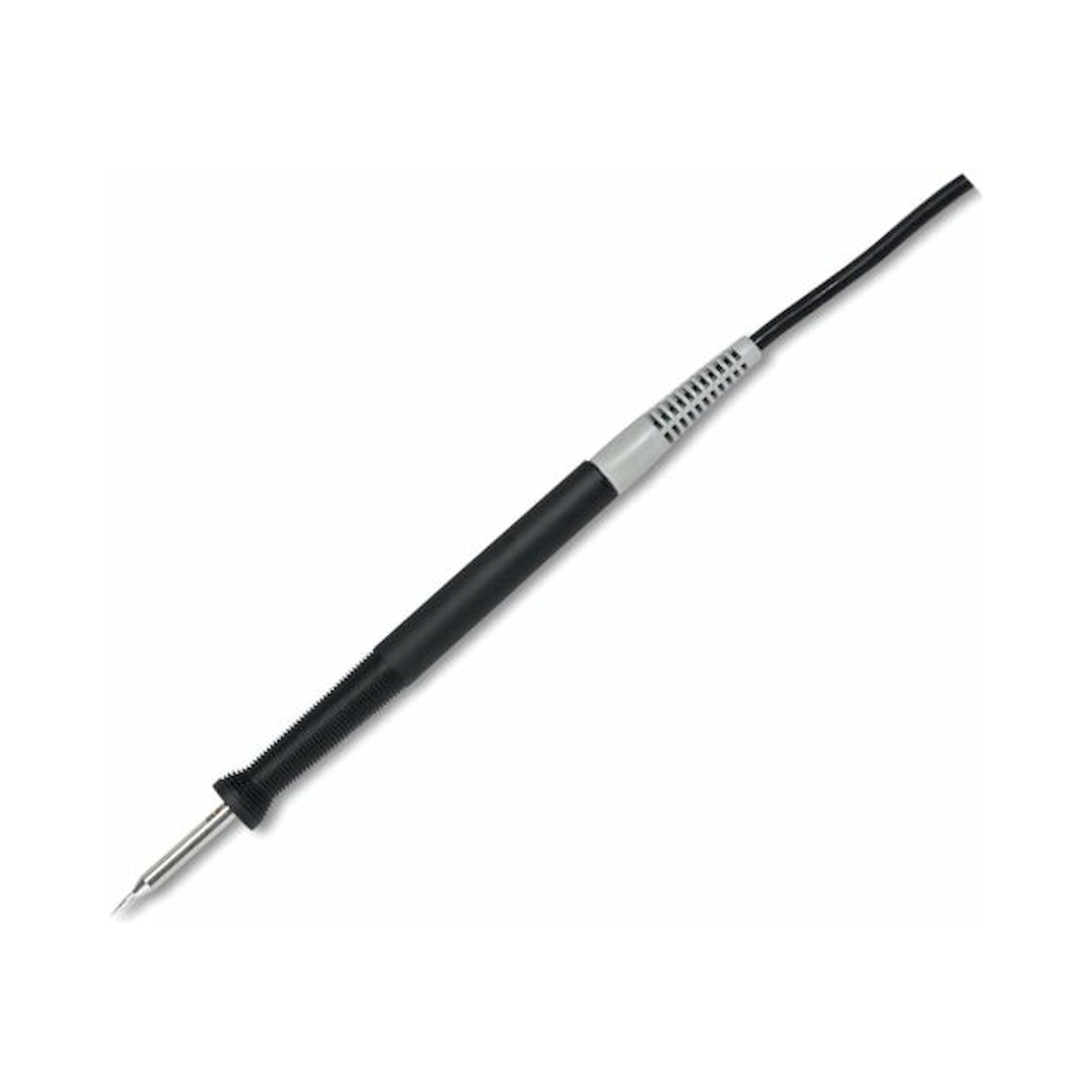

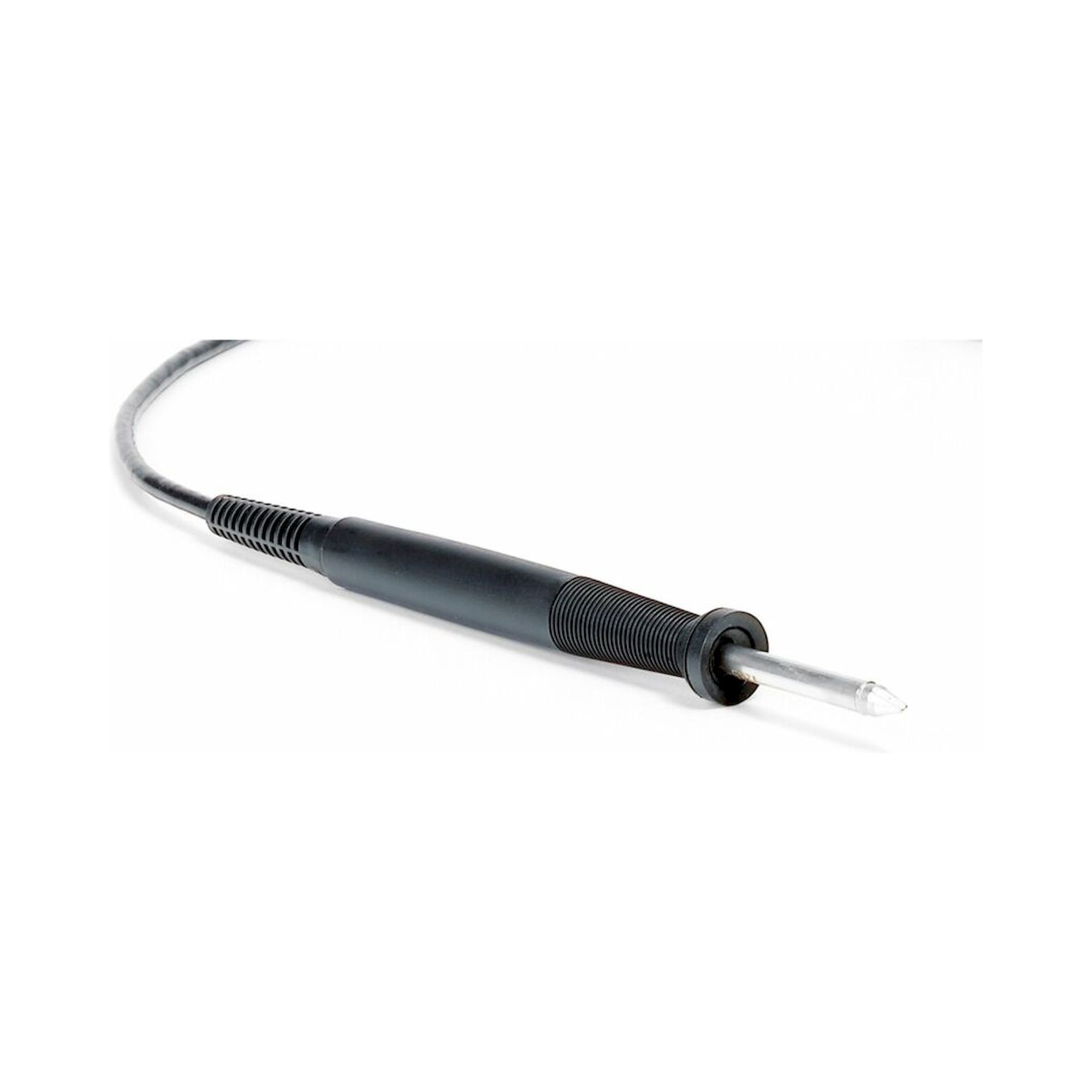

Der OKI MFR-H1-SC2 verwendet RxP-Spitzen für Standardlötarbeiten, während der MFR-H2-ST2 mit neuer MFR-CA3 Spule höhere Heizleistung für thermisch anspruchsvolle Anwendungen bietet. Die Präzisionspinzette MFR-H4-TW ermöglicht das simultane Erwärmen und Greifen von SMD-Bauteilen für reworking-Prozesse. Der Entlötkolben MFR-H5DS-C verfügt über integrierte Vakuumabsaugung zur restlosen Lötstellenreinigung. Der MFR-H6-SSC arbeitet mit SSC-Spitzen für spezielle Anwendungen in der Feinelektronik. Upgrade-Kits wie MFR-UK5 erweitern bestehende Stationen MFR-1300/MFR-1150 um Entlötfunktionalität, während das PS-HC3 System für die PS-900 Station optimiert ist.

Welche Systemkompatibilität und Anschlussmöglichkeiten bieten OKI Löt- und Entlötkolben?

OKI Löt- und Entlötkolben der MFR-Serie sind systemkompatibel mit den Stationen MFR-1100, MFR-1150, MFR-1300 und MFR-2200 über standardisierte 8-polige Steckverbindungen mit integrierter Temperaturregelung. Das PS-System verwendet proprietäre Anschlüsse für die PS-900 Station mit separater Spulenversorgung über das PS-HC3 Interface. Upgrade-Kits wie MFR-UK1 und MFR-UK2 enthalten passende Ablageständer WS1 für ergonomische Arbeitsplatzintegration. Der MFR-HSR verfügt über ein verlängertes Kabel für flexible Positionierung bei Rework-Anwendungen. Alle Systeme unterstützen Schnellwechsel-Spitzen ohne Werkzeug und bieten digitale Temperaturanzeige mit ±1°C Genauigkeit über die Steuerstation.

Welche Schutzklassen und Betriebsparameter haben professionelle Löt- und Entlötkolben?

Professionelle Löt- und Entlötkolben erreichen Schutzklasse IP20 für den Einsatz in staubfreien Elektronikarbeitsplätzen bei Umgebungstemperaturen von 15°C bis 35°C. Die Betriebsspannung beträgt 24V DC über die Steuerstation mit galvanischer Trennung nach Schutzklasse II. ESD-sichere Ausführungen wie die OKI MFR-Serie weisen Erdungswiderstand unter 1 MΩ und Ableitwiderstand zwischen 10⁶ und 10⁹ Ohm auf. Der Temperaturbereich erstreckt sich von 150°C bis 480°C mit Regelgenauigkeit ±3°C bei 50W Heizleistung. Isolationsfestigkeit nach DIN EN 61010-1 beträgt mindestens 3000V AC zwischen Heizelement und Gehäuse. Die relative Luftfeuchtigkeit darf 80% bei 31°C nicht überschreiten, um Kondensation und Korrosion zu vermeiden.

Welche Wartungsintervalle und Prüfanforderungen gelten für Löt- und Entlötkolben?

Lötspitzen erfordern tägliche Reinigung mit feuchtem Schwamm und wöchentliche Neuverzinnung zur Erhaltung der Wärmeübertragung und Korrosionsschutz. Kalibrierung der Temperaturregelung ist nach DIN EN ISO/IEC 17025 alle 12 Monate mit rückführbaren Messgeräten durchzuführen, wobei Abweichungen über ±5°C Justage erfordern. ESD-Funktionsprüfung erfolgt täglich vor Arbeitsbeginn mittels Erdungsmonitoring bei Widerstandswerten zwischen 750 kΩ und 35 MΩ. Heizspulen der OKI MFR-Serie haben typische Lebensdauer von 2000 Betriebsstunden bei sachgemäßer Verwendung. Präventive Inspektion der Kabelisolation und Steckverbinder ist halbjährlich erforderlich, um Ausfälle und Sicherheitsrisiken zu vermeiden. Dokumentation aller Prüfungen ist für qualitätskritische Anwendungen nach ISO 9001 zwingend erforderlich.
