Schon gewusst? ± 35 V

Neben der Entladezeit zählt der Offset. Ein verstimmter Ionisator lädt Werkstücke aktiv auf, deshalb begrenzt ANSI/ESD S20.20 die Restspannung der Messplatte auf plus minus 35 V.

Prüftechnik ansehen

Ionisierstäbe

Ionisiergeräte

ESD-Ionisierstäbe neutralisieren elektrostatische Ladungen an schwer zugänglichen Stellen innerhalb von Maschinen, Förderbändern und Verarbeitungsanlagen durch gleichmäßige Ionenabgabe entlang ihrer gesamten Länge. Das Sortiment umfasst Wechselspannungs-Ionisierstäbe der Serien ThunderION 2.0 (650 mm und 750 mm Länge), PERFORMAX 2.0 IQ EASY Speed und Standard (Meech), den SENSOR IQ EASY sowie die Gleichspannungs-Stäbe 650QAC (Simco-Ion) in verschiedenen Längen und die Stäbe A960IPS und A924IPS. Die SMC IZS31-Baureihe (300-2300 mm, 24 VDC) für Automatisierungsintegrationen ergänzt das Programm um eine Stab-Variante mit Digitalkommunikation.

⚡ Ionisation über gesamte Stablänge - gleichmäßige Ladungsneutralisation ohne mechanischen Kontakt mit dem Werkstück
↕ Längen 650 mm bis 750 mm (ThunderION) - für breite Maschinennischen, Transportbänder und Wickelstationen
⚙ AC- und DC-Ionisation - Wechselspannungsstäbe (ThunderION, PERFORMAX) und Gleichspannungsstäbe (650QAC) verfügbar
✓ IQ EASY-Schnittstelle (Meech) - digitale Überwachung, Alarmierung und Parametrierung über IQ Easy-Protokoll
📦 SMC IZS31, 300-2300 mm, 24 VDC - für die Integration in SPS-gesteuerte Automationsanlagen

ModellLängeTypBesonderheit
ThunderION 2.0650 mm / 750 mmACIonensprühstab, robust

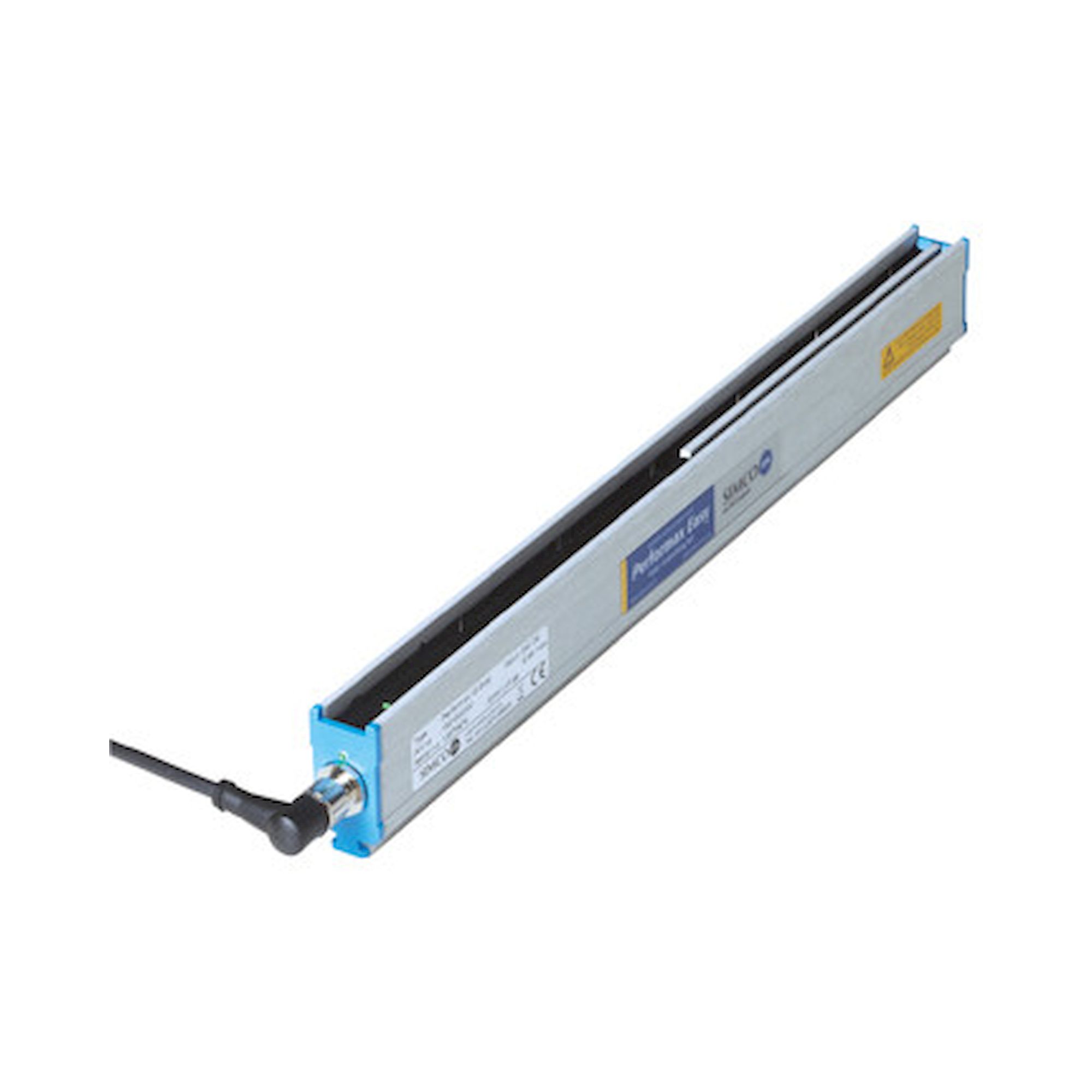

PERFORMAX 2.0 IQ EASY Speedk.A.ACHohe Ionisationsgeschwindigkeit, IQ Easy
PERFORMAX 2.0 IQ EASY Standardk.A.ACStandardversion, IQ Easy-Protokoll
SENSOR IQ EASYk.A.ACMit integriertem Ladungssensor
Ionisationsstab 650QACMehrere LängenDCGleichspannung, Simco-Ion
Ionisationsstab A960IPS / A924IPSMehrere Längenk.A.Verschiedene Längen und Ausführungen

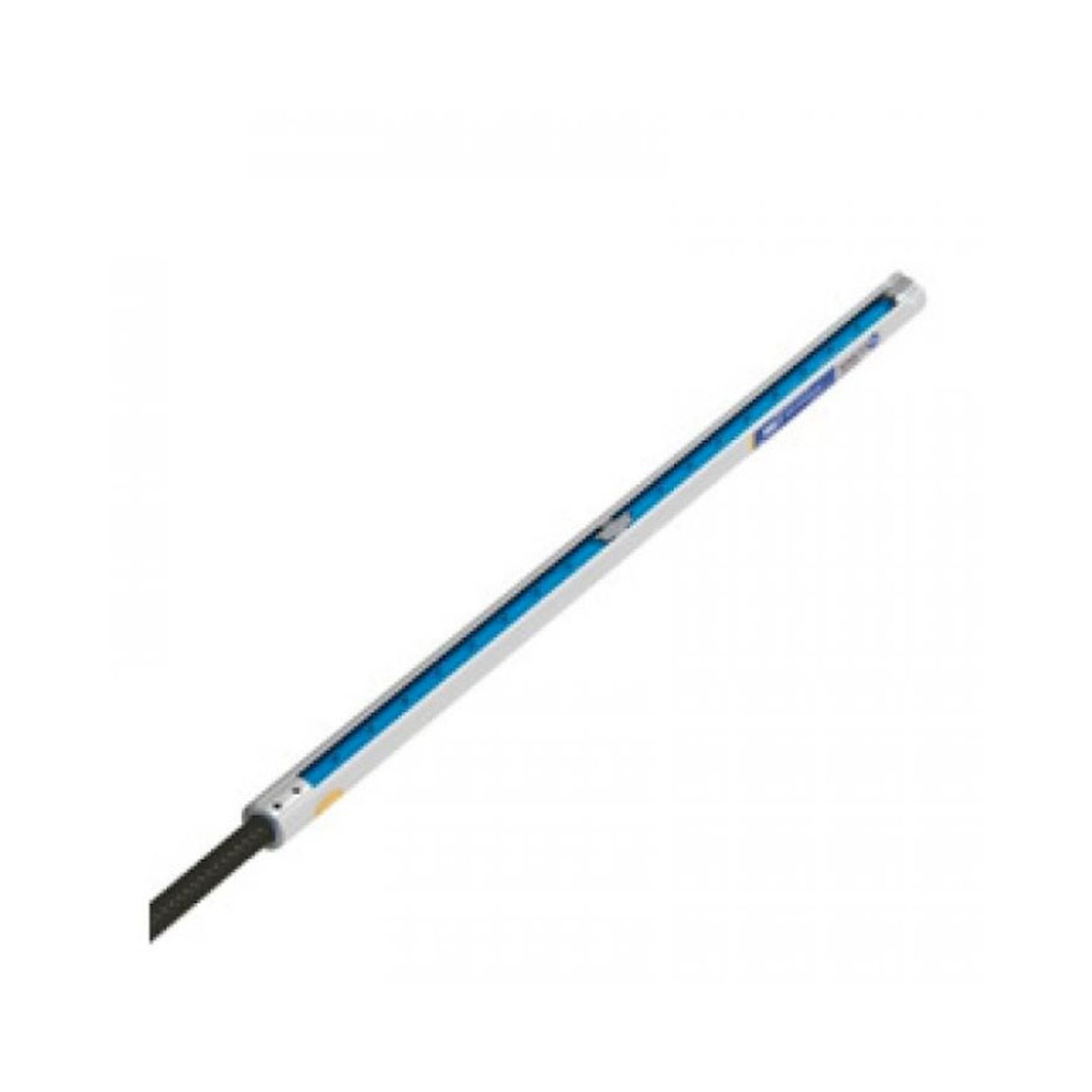

MEB / MEJ Ionensprühstabk.A.k.A.Kompaktbauform

Typische Einsatzbereiche: Folienbeschichtungs- und Laminieranlagen mit statisch aufgeladenen Substraten, Druckmaschinen und Papierverarbeitungslinien, Elektronikfertigung mit maschinenintegrierter Ionisation an SMT-Linien, Verpackungsmaschinen und Wickelstationen in der Kunststoffverarbeitung sowie Prüfstände für Platinen und Baugruppen, bei denen berührungsfreie Ladungsneutralisation gefordert ist.

Anzeigen als Rasteransicht Listenansicht

23 Elemente

Absteigend sortieren
pro Seite

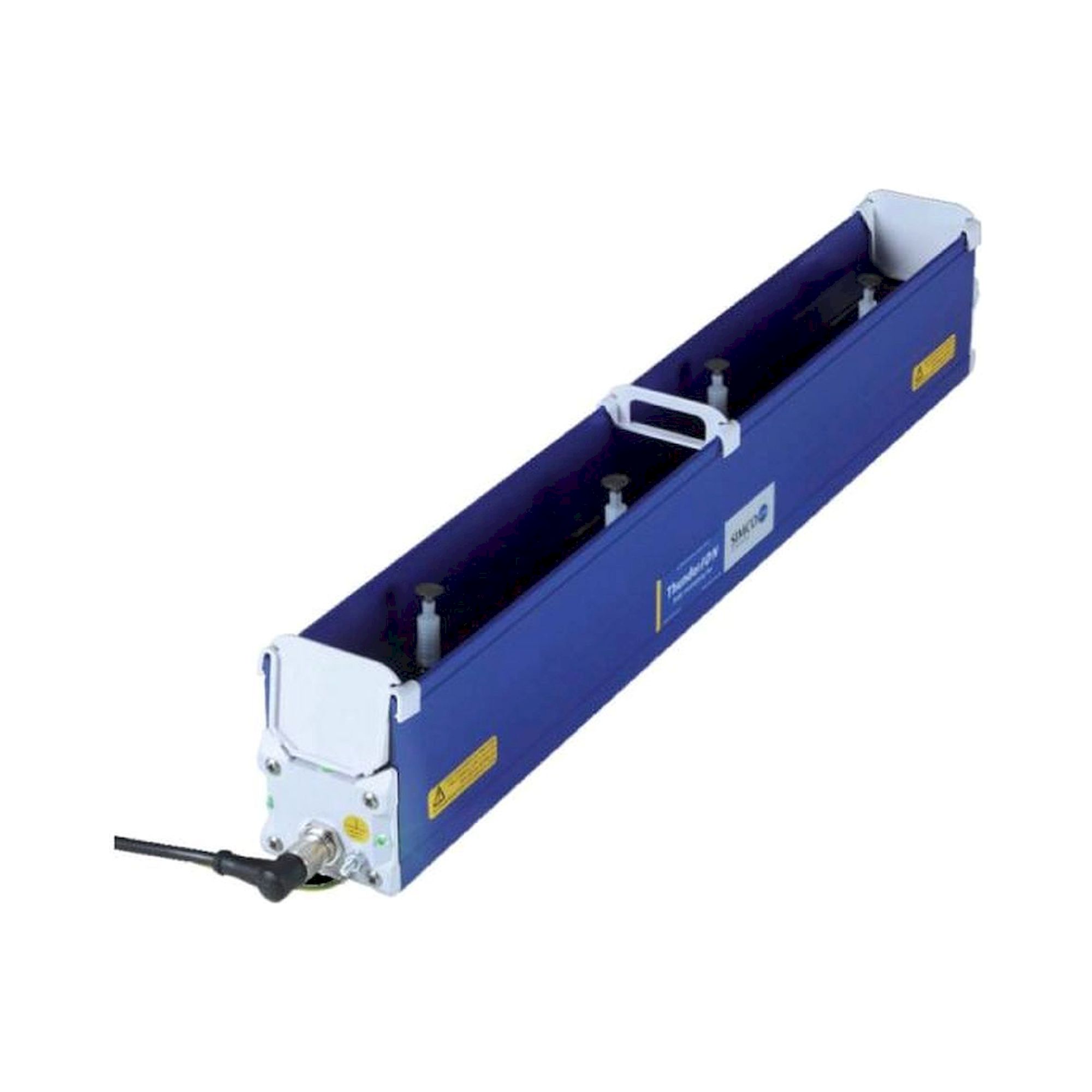

  1. Ionensprühstab ThunderION 2.0, 750 mm, 24 V DC, Reichweite bis 1000 mm - A1-ESD EP0404008
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Ionensprühstab ThunderION 2.0, 750 mm, 24 V DC, Reichweite bis 1000 mm
    2.169,00 €
  2. ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 500 mm - A1-ESD EP0402023
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 500 mm - A1-ESD EP0402023
    895,00 €
  3. ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 600 mm - A1-ESD EP0402026
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 600 mm - A1-ESD EP0402026
    1.026,00 €

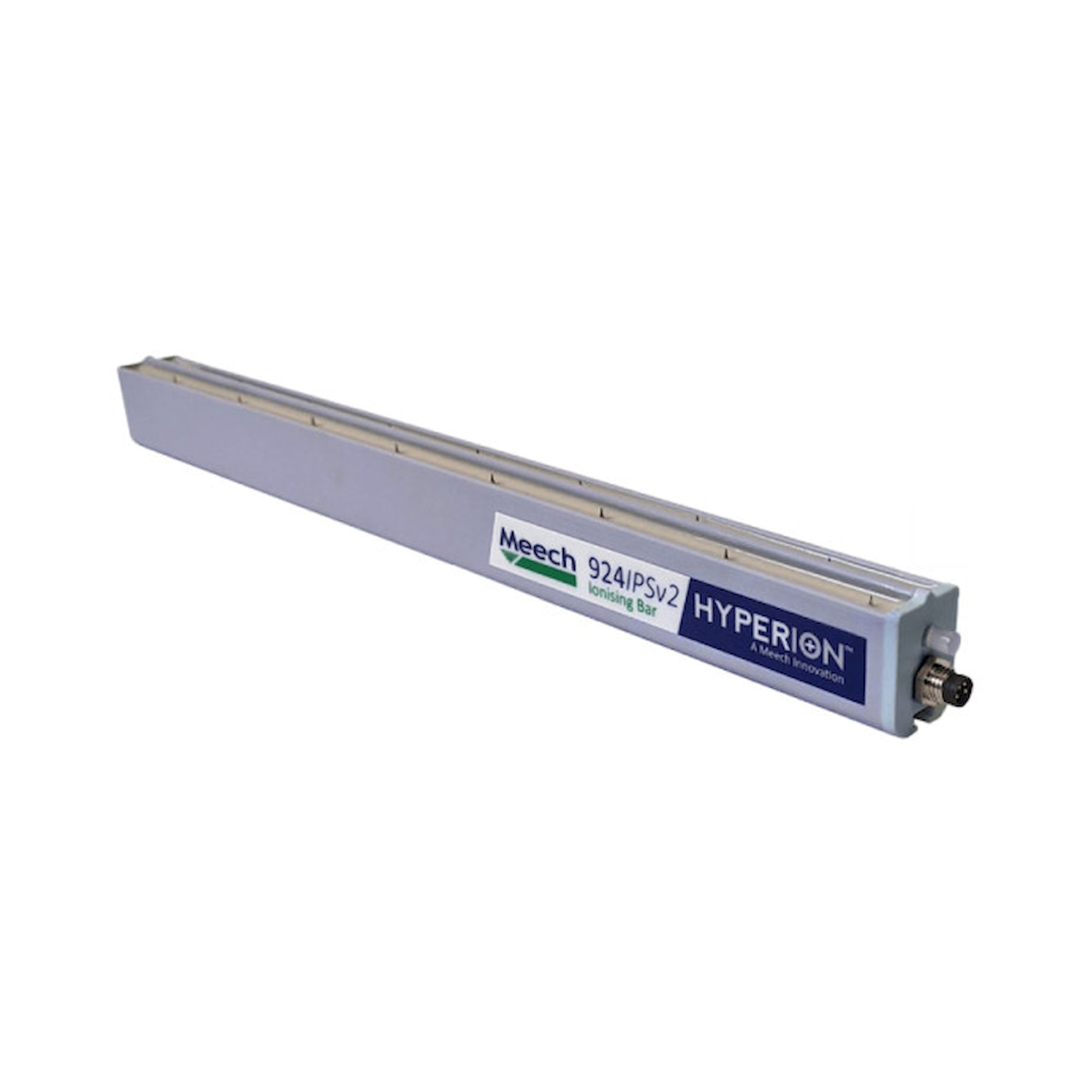

  4. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD EP0402036
    841,00 €
  5. ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 700 mm - A1-ESD EP0402022
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 700 mm - A1-ESD EP0402022
    832,00 €
  6. Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402035
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402035
    826,00 €
  7. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD EP0402037
    869,00 €
  8. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD EP0402034
    810,00 €
  9. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil, 360mm - A1-ESD EP0402033
    789,00 €
  10. Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402032
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66, 280mm - A1-ESD EP0402032
    773,00 €

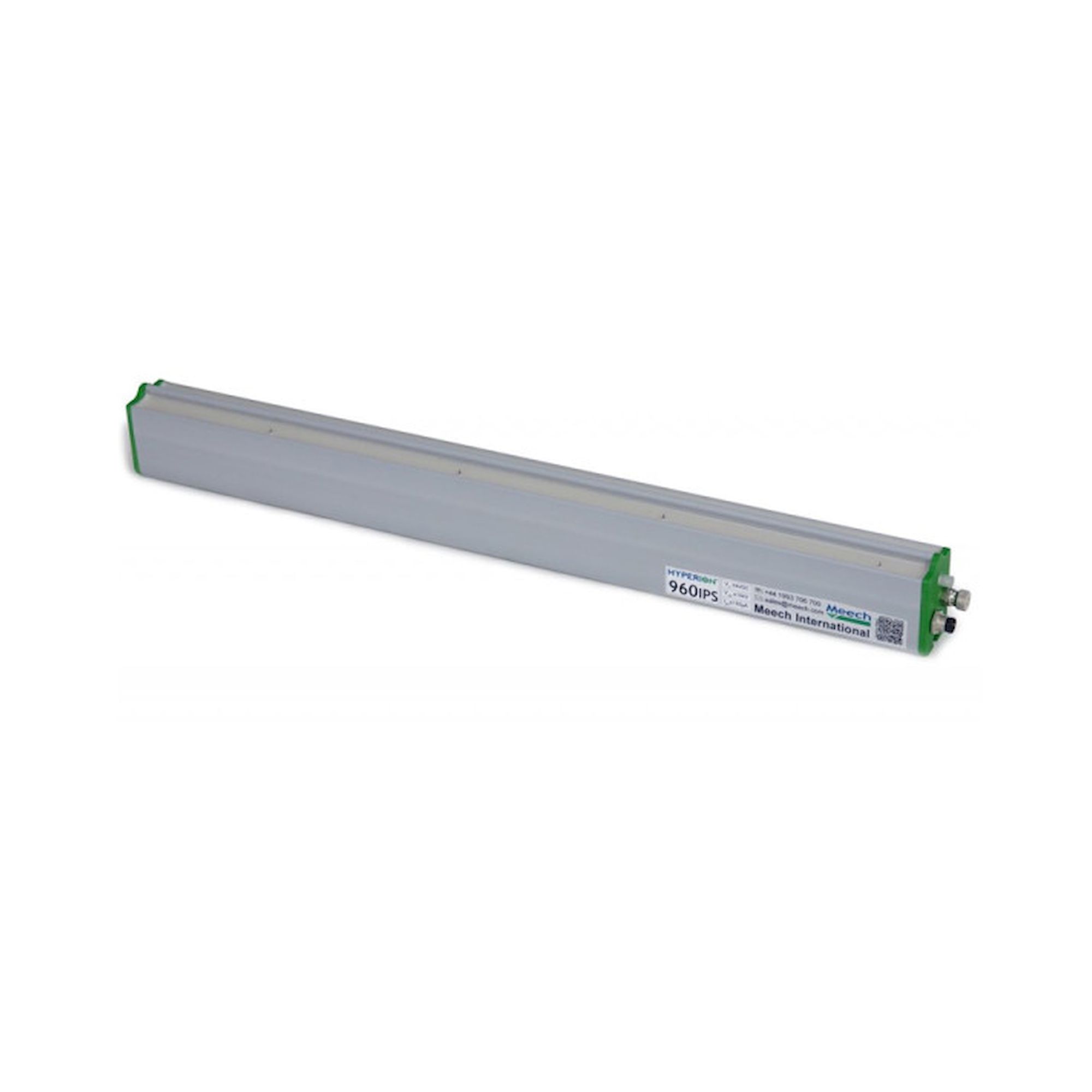

  11. ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil - A1-ESD A960IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil, 300 mm - A1-ESD EP0402024
    938,00 €
  12. Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402031
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402031
    757,00 €
  13. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD EP0402029
    729,00 €
  14. Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402030
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402030
    741,00 €
  15. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil, 320 mm - A1-ESD EP0402028
    714,00 €
  16. ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil - A1-ESD EP0402025
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit mittlerer Reichweite, integriertes Netzteil - A1-ESD EP0402025
    982,00 €
  17. ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil - A1-ESD A924IPS
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Ionisationsstab mit kurzer Reichweite, integriertes Netzteil, 240 mm - A1-ESD EP0402027
    699,00 €
  18. Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402040
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Kurzstrecken-Ionisationsstab A924IPS, 24 V DC, IP66 - A1-ESD EP0402040
    1.144,00 €

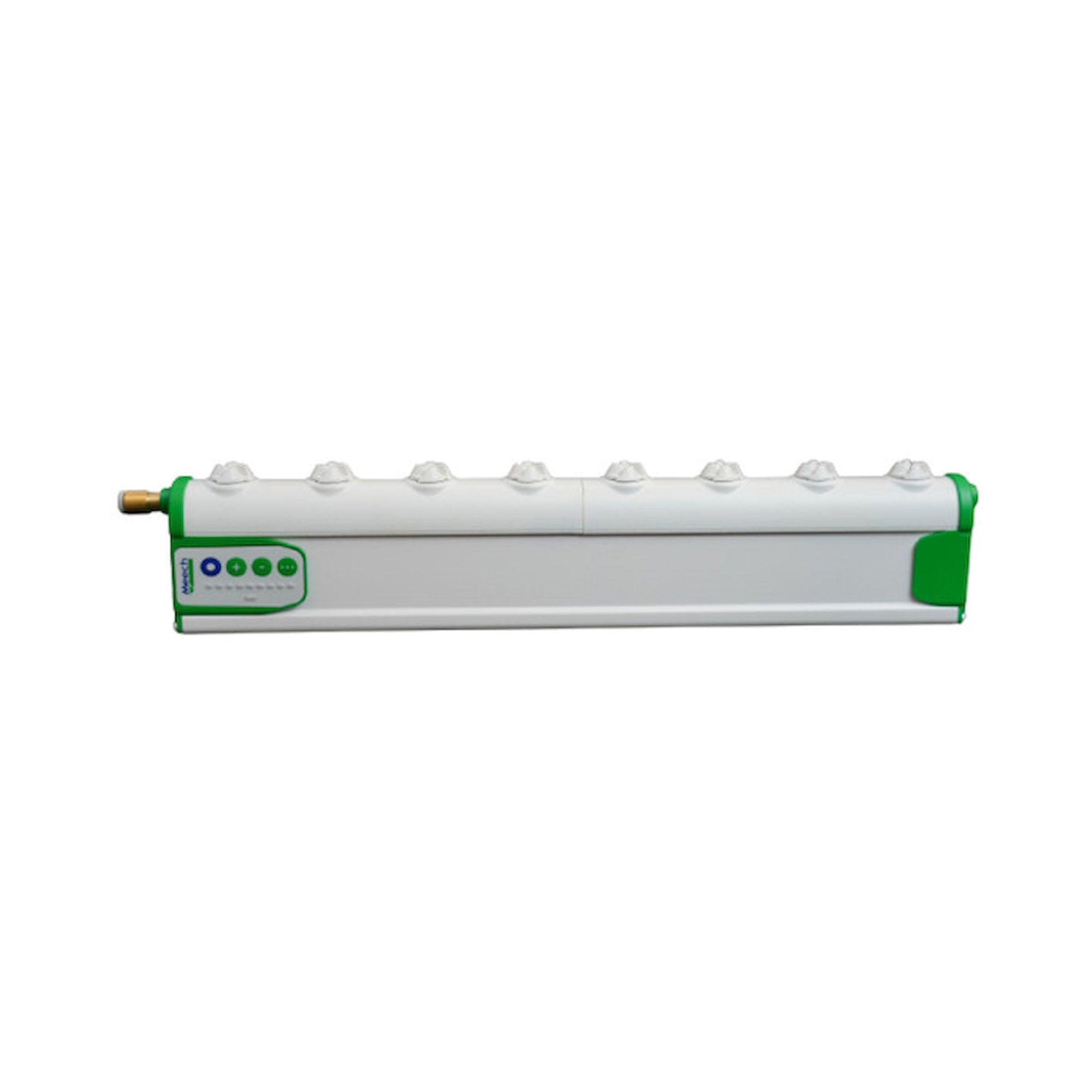

  19. Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm - A1-ESD EP0402018
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm, 240 mm - A1-ESD EP0402018
    1.131,00 €
  20. Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm - A1-ESD EP0402019
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm, 320 mm - A1-ESD EP0402019
    1.185,00 €

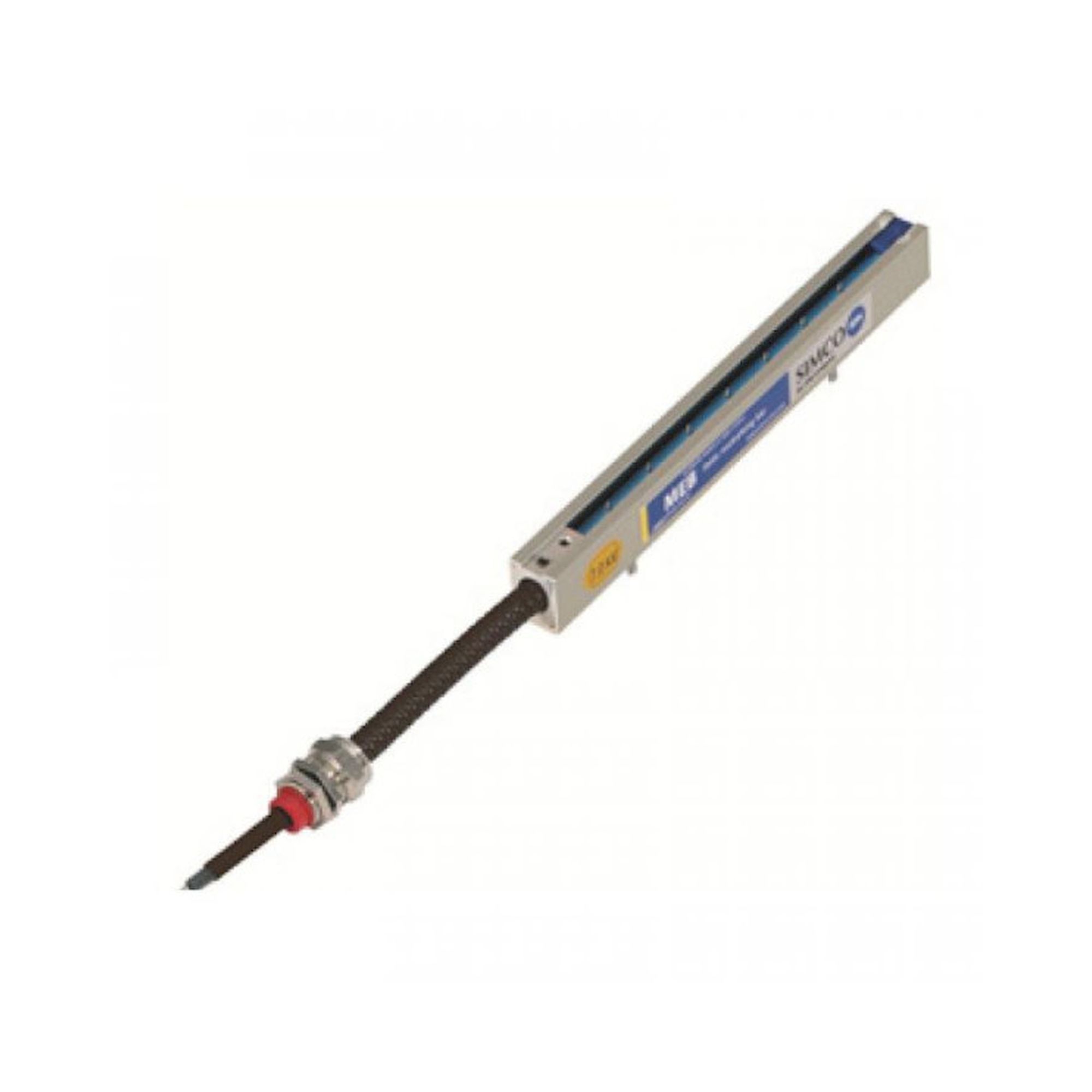

  21. Ionensprühstab MEB, 7000 V AC, Wirkentfernung 10-30 mm
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Ionensprühstab MEB, 7000 V AC, Wirkentfernung 10-30 mm
    412,88 €
  22. Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm - A1-ESD EP0402020
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm, 480 mm - A1-ESD EP0402020
    1.481,00 €
  23. Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm - A1-ESD EP0402021
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Vollautomatischer Ionisationsstab 650QAC, 24 V DC, Reichweite 400 mm, 640 mm - A1-ESD EP0402021
    1.761,00 €
Was sind ESD Ionisierstäbe und in welchen Industriezweigen werden sie eingesetzt?
ESD Ionisierstäbe sind präzise Neutralisationsgeräte zur kontrollierten Erzeugung bipolarer Ionen, die elektrostatische Aufladungen an Materialoberflächen innerhalb von Millisekunden neutralisieren. Diese aktiven Ionisierungsgeräte finden primären Einsatz in der Elektronikfertigung, Halbleiterproduktion, Kunststoffverarbeitung und pharmazeutischen Industrie, wo elektrostatische Entladungen empfindliche Bauteile schädigen oder Produktionsprozesse stören können. Typische Anwendungen umfassen die Neutralisation von Folien vor dem Laminieren, die Entladung von Leiterplatten während der Bestückung sowie die antistatische Behandlung von Verpackungsmaterialien.
Nach welchen technischen Kriterien sollten ESD Ionisierstäbe ausgewählt werden?
Die Auswahl von ESD Ionisierstäben erfolgt primär nach der erforderlichen Neutralisationslänge, wobei Standardlängen von 650mm bis 750mm wie bei den ThunderION 2.0 Modellen typisch sind. Entscheidend ist die Entladungszeit, die bei professionellen Geräten unter 2 Sekunden bei 300mm Abstand liegen sollte, sowie die Ionenbalance mit einer Toleranz von ±5 Volt. Die Arbeitsspannung variiert zwischen 4kV und 7kV je nach Modell, während die Luftverbrauchsrate bei druckluftbetriebenen Systemen wie den PERFORMAX 2.0 IQ Modellen zwischen 15 und 50 Nl/min liegt.
Welche Normen und Zertifizierungen gelten für ESD Ionisierstäbe?
ESD Ionisierstäbe müssen der DIN EN 61340-4-7 für Ionisierungsgeräte entsprechen, die Prüfverfahren für Entladungszeiten und Ionenbalance definiert. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000-6-2 und DIN EN 61000-6-4 geprüft, während die elektrische Sicherheit der Hochspannungskomponenten der DIN VDE 0411-1 unterliegt. Professionelle Ionisierstäbe wie die A924IPS und A960IPS Serie verfügen zusätzlich über CE-Kennzeichnung und erfüllen die Anforderungen der ESD-Schutzrichtlinien nach DIN EN 61340-5-1 für EPA-Bereiche.
Was unterscheidet die verschiedenen Ionisierstab-Varianten wie ThunderION, PERFORMAX und SENSOR IQ?
Die ThunderION 2.0 Serie arbeitet mit gepulster DC-Technologie für schnelle Neutralisation bei minimaler Ozonproduktion, während PERFORMAX 2.0 IQ Modelle über integrierte Luftverstärkung und intelligente Feedback-Regelung verfügen. SENSOR IQ EASY Systeme bieten kontinuierliche Ionenbalance-Überwachung mit automatischer Kalibrierung und LED-Statusanzeige, wohingegen die MEB und MEJ Sprühstäbe für Hochgeschwindigkeitsanwendungen mit Druckluftunterstützung optimiert sind. Die 650QAC und A-Serie Modelle verwenden Wechselstrom-Ionisation für gleichmäßige bipolare Ionenverteilung über die gesamte Stablänge.
Welche Installationsanforderungen und Systemkompatibilitäten bestehen bei ESD Ionisierstäben?
ESD Ionisierstäbe erfordern einen Montageabstand von 150mm bis 600mm zur Zieloberfläche für optimale Neutralisationseffizienz, wobei parallele Ausrichtung zur Materialbahn entscheidend ist. Die Stromversorgung erfolgt über 24VDC Niederspannungsanschlüsse oder 230VAC Netzanschluss je nach Modell, während druckluftbetriebene Varianten einen Betriebsdruck von 2-7 bar bei gefilterte, trockene Luft benötigen. Standard-Befestigungssysteme verwenden 19mm oder 25mm Rohrdurchmesser für die Maschinenmontage, mit M8 oder M12 Anschlusssteckern für die elektrische Verbindung zur Steuereinheit.
Welche Schutzklassen und Betriebsparameter haben ESD Ionisierstäbe?
Industrielle ESD Ionisierstäbe erreichen typisch Schutzart IP54 für Staub- und Spritzwasserschutz, wobei Edelstahlausführungen wie die SENSOR IQ Serie IP65 Rating für Reinraumumgebungen bieten. Der Betriebstemperaturbereich liegt zwischen 0°C und +50°C bei relativer Luftfeuchtigkeit bis 80% nicht kondensierend, während die Hochspannungsversorgung isolationssicher bis 7kV AC/DC ausgelegt ist. Die Ozonproduktion bleibt bei modernen Geräten unter 0,05 ppm entsprechend MAK-Werten, und die elektromagnetische Emission entspricht Klasse A nach DIN EN 55011 für industrielle Umgebungen.
Wie häufig müssen ESD Ionisierstäbe gewartet und kalibriert werden?
ESD Ionisierstäbe benötigen eine monatliche Überprüfung der Ionenbalance mit geeichten Feldstärkemessgeräten nach DIN EN 61340-4-7, wobei Abweichungen über ±10 Volt eine Rekalibrierung erfordern. Die Emitterspitzen sollten wöchentlich mit Isopropanol gereinigt werden, da Staubablagerungen die Ionenausbeute um bis zu 50% reduzieren können. Hochspannungskomponenten und Isolatoren erfordern eine jährliche Inspektion auf Kriechstromwege oder Korrosion, während die Betriebsstundenzähler bei 8000 Stunden eine Generalüberholung der Hochspannungseinheit anzeigen.
