Festo Pneumatik
Festo Pneumatik umfasst das vollständige Automatisierungsprogramm des deutschen Herstellers Festo, eines der weltweit führenden Anbieter in der Pneumatik und Elektrischen Antriebstechnik. Das Sortiment reicht von pneumatischen Kolbenstangenzylindern, kolbenstangenlosen Zylindern und Schwenkantrieben über Ventile, Ventilinseln und das Motion Terminal bis hin zu Sensoren, Druckluftaufbereitung und servopneumatischen Positioniersystemen. Ergänzt wird das Programm durch elektrische Antriebe, Motoren und Controller sowie Software für die Parametrierung.
Festo-Komponenten sind auf gemeinsame Schnittstellen und Kommunikationsstandards ausgelegt, was die Integration in Feldbus-Systeme (PROFIBUS, PROFINET, EtherNet/IP) und übergeordnete Steuerungen erleichtert. Das Motion Terminal VTEM ermöglicht die Abbildung verschiedener Ventilfunktionen in einer einzigen Hardware per App-Konfiguration.
Kategorien
Alle Bereiche für Festo Pneumatik
Wählen Sie einen Bereich, um Produkte und Filter zu sehen.
Pneumatische AntriebeZylinder ISO/VDMA, Schwenkantriebe, Führungsantriebe, Stopper6.259 Artikel →
Servopneumatische PositioniersystemeRegelkreise für genaue Zwischenstellungen mit Pneumatikzylindern70 Artikel →
Elektrische AntriebeElektrozylinder, Linearachsen, Portalroboter1.590 Artikel →

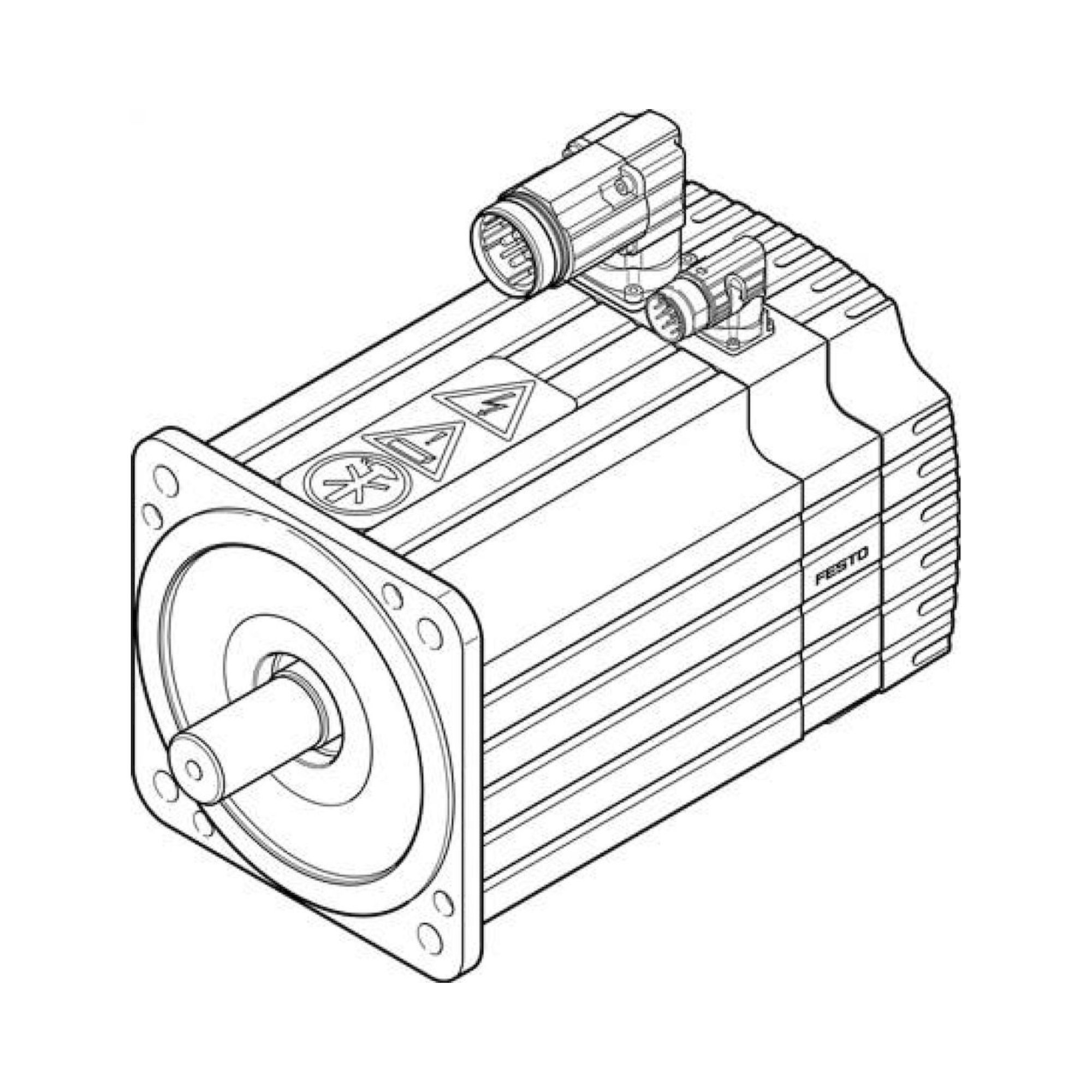

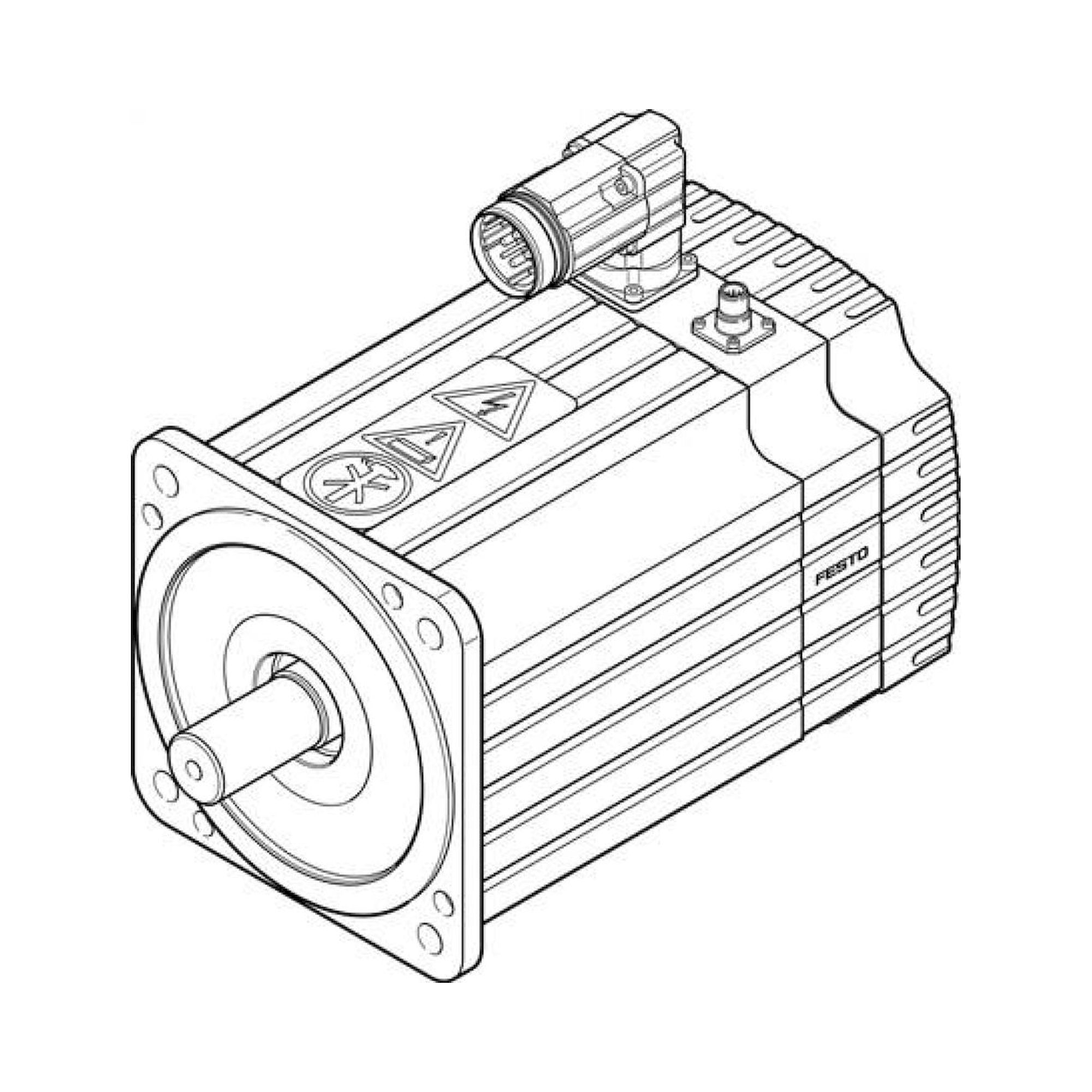

Motoren und ControllerSchrittmotoren, Servomotoren, Motorcontroller305 Artikel →
GreiferParallel-, Winkel- und Zentrischgreifer, pneumatisch und elektrisch753 Artikel →

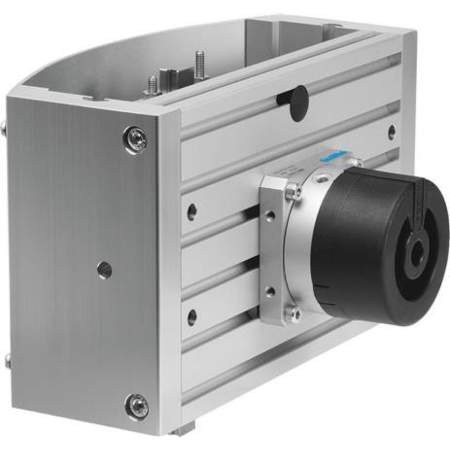

HandlingsystemeLineareinheiten, Portalsysteme, Handling-Module308 Artikel →
VakuumtechnikEjektoren, Sauggreifer, Vakuumerzeuger764 Artikel →

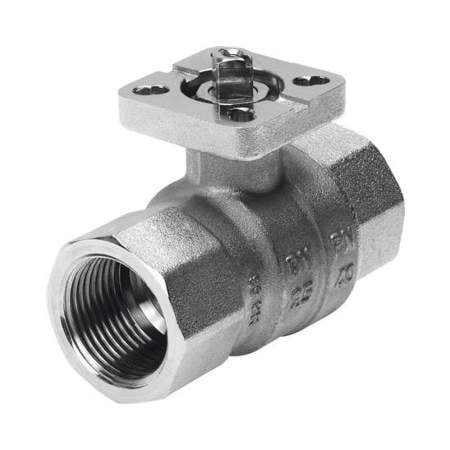

VentileWegeventile 2/2 bis 5/3, Proportionalventile, Sperrventile5.429 Artikel →
VentilinselnMPA, CPX, VTSA - modular, Feldbus-integriert1.180 Artikel →
Motion TerminalVTEM - programmierbare Ventilfunktionen per App11 Artikel →
SensorenZylindersensoren, Drucksensoren, Positionssensoren988 Artikel →

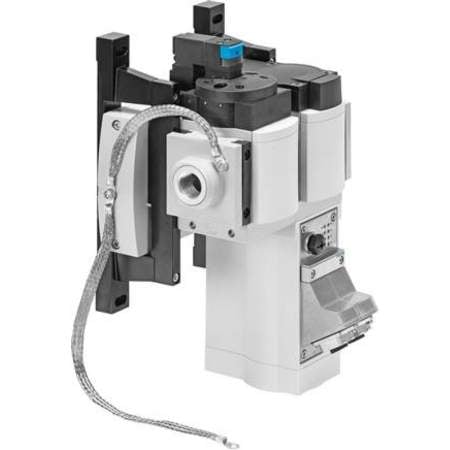

DruckluftaufbereitungFilter, Regler, Öler, Wartungseinheiten MS-Serie1.862 Artikel →

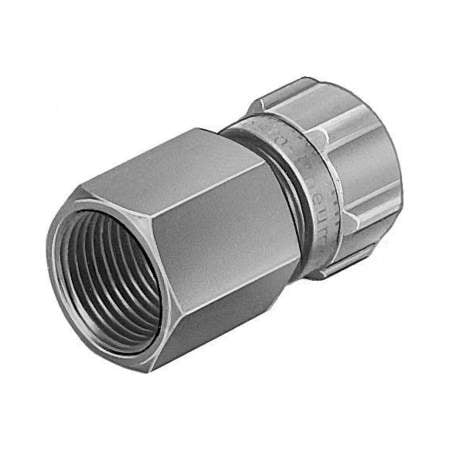

Pneumatische VerbindungstechnikSteckverschraubungen QS, Schläuche, Verteilerblöcke2.227 Artikel →
Elektrische VerbindungstechnikKabel, Stecker, Verteilerboxen für Ventilinseln430 Artikel →
SteuerungstechnikSPS CPX, Druckregler, pneumatische Steuerungen35 Artikel →

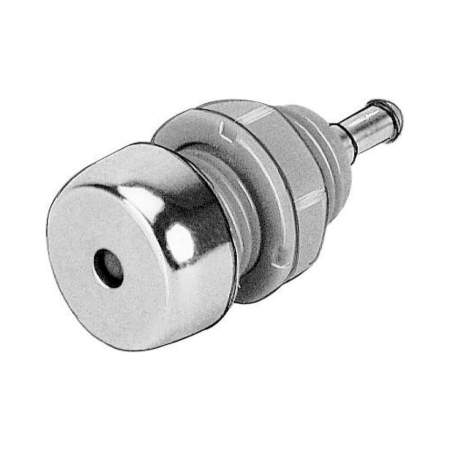

Sonstige PneumatikgeräteSchalldämpfer, Manometer, Rohrverschraubungen93 Artikel →
ProzessautomationStellantriebe für Prozessventile, Schwenkantriebe DFPB85 Artikel →
SoftwareParametrierungs- und Konfigurationstools für Festo-Systeme2 Artikel →
Vorteile
Festo Pneumatik
Die wichtigsten technischen Eigenschaften im Überblick.
Vollständiges Pneumatikprogramm - Antriebe, Ventile, Wartung, Verbindungstechnik und Sensoren aus einer Hand
Motion Terminal VTEM - eine Hardware mit variabler Ventilfunktion per App-Konfiguration, reduziert Lagerhaltung
Feldbus-Integration - PROFIBUS, PROFINET, EtherNet/IP, IO-Link direkt über Ventilinseln MPA, CPX, VTSA
Normbasierte und proprietäre Zylinder - ISO 6432, ISO 15552, ISO 21287 sowie Festo-eigene Kompaktbaureihen
Elektrisch-pneumatische Hybridlösungen - Elektrozylinder und Motorcontroller in denselben Systemrahmen wie Pneumatikantriebe
Im Detail
Produktvergleich Zylinder und Ventilinseln
Die wichtigsten Daten übersichtlich in Tabellenform.
| Produktgruppe | Wichtige Baureihen | Normbezug / Besonderheit |
|---|---|---|
| Kolbenstangenzylinder | ADVU, DNC, ADN, DSBC | ISO 21287, ISO 15552, ISO 6432 |
| Kolbenstangenlose Zylinder | DGC, DGP, DGPL | Profilzylinder mit Schlitten, verschiedene Führungen |
| Schwenkantriebe | DSM, DRRD | 0-190° einstellbar, Doppelkolben |
| Ventilinseln | CPX, MPA, VTSA | Modular, Feldbus-fähig, bis 32 Ventilscheiben |
| Motion Terminal | VTEM | Programmierbare Funktion per App, IoT-fähig |
Einsatzbereiche
Typische Einsatzbereiche
Hier kommen diese Produkte typischerweise zum Einsatz.
- Montageautomation und Handhabungstechnik (Zylinder, Greifer, Handling-Module)
- Verpackungsmaschinen und Abfüllanlagen (Ventilinseln, Druckluftaufbereitung)
- Prozessautomation in der Chemie und Lebensmittelindustrie (Stellantriebe, Ex-Schutz-Varianten)
- Halbleiterfertigung und Reinraumanwendungen (Edelstahlzylinder, berührungslose Komponenten)
- Werkzeugmaschinen und Zuführtechnik (Stopperzylinder, Schwenkantriebe)
- Labor- und Prüftechnik (Proportionalventile, Positionierregler)
FAQ
Häufige Fragen zu Festo Pneumatik
Was sind Festo Pneumatik-Schwenkantriebe und in welchen Industriezweigen werden sie eingesetzt?
Festo Pneumatik-Schwenkantriebe sind rotatorische Antriebskomponenten, die Druckluft in begrenzte Drehbewegungen umwandeln und präzise Winkelpositionierungen zwischen 90° und 270° ermöglichen. Diese Antriebe finden hauptsächlich Anwendung in der Automobilindustrie für Schweißvorrichtungen, in Verpackungsmaschinen für Drehbewegungen von Greifern, in der Medizintechnik für Positionieraufgaben sowie in automatisierten Montageanlagen. Die DAPS-Serie von Festo bietet verschiedene Drehmomentklassen von 2880 Ncm bis 8000 Ncm für unterschiedlichste industrielle Anforderungen.
Nach welchen technischen Kriterien sollte man Festo DAPS-Schwenkantriebe auswählen?
Die Auswahl von Festo DAPS-Schwenkantrieben erfolgt primär nach dem erforderlichen Drehmoment, wobei die Serie Varianten von 1920 Ncm bis 8000 Ncm abdeckt. Der Drehwinkel ist standardmäßig auf 90° festgelegt, kann jedoch bei Bedarf angepasst werden. Die Anschlussgrößen variieren zwischen F16 und F25, wobei die Betriebsdruckbereiche typischerweise zwischen 2 und 8 bar liegen. Zusätzlich sind Varianten mit integrierter Dämpfung verfügbar, erkennbar an der Zusatzbezeichnung T6, die für schwere Lasten oder hohe Taktfrequenzen empfohlen werden.
Welche Normen und Zertifizierungen gelten für Festo Pneumatik-Komponenten?
Festo Pneumatik-Komponenten entsprechen den grundlegenden europäischen Normen EN ISO 4414 für Pneumatiksysteme sowie der Maschinenrichtlinie 2006/42/EG. Die Schwenkantriebe erfüllen die Anforderungen der DIN EN 983 für Sicherheit pneumatischer Systeme und sind nach ISO 9001 qualitätszertifiziert. Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle ATEX-konforme Varianten verfügbar, die der Richtlinie 2014/34/EU entsprechen. Zusätzlich sind viele Komponenten nach UL-Standards für den nordamerikanischen Markt zugelassen und tragen das CE-Kennzeichen für die europäische Konformität.
Worin unterscheiden sich die verschiedenen DAPS-Varianten von Festo?
Die Festo DAPS-Schwenkantriebe unterscheiden sich hauptsächlich im Drehmoment, wobei DAPS-1920 für 1920 Ncm, DAPS-2880 für 2880 Ncm, DAPS-4000 für 4000 Ncm, DAPS-5760 für 5760 Ncm und DAPS-8000 für 8000 Ncm ausgelegt sind. Die Bezeichnungen RS1 bis RS4 kennzeichnen verschiedene Anschlussvarianten und Einbaulagen, während die Zusatzbezeichnung T6 eine integrierte Endlagendämpfung anzeigt. Die Flanschgrößen F16 und F25 definieren die mechanischen Anschlussdimensionen, wobei größere Flansche für höhere Drehmomente verwendet werden.
Welche Installationsanforderungen und Systemkompatibilitäten gelten für Festo Schwenkantriebe?
Festo DAPS-Schwenkantriebe erfordern eine Druckluftversorgung mit gefilterter und geölter Luft entsprechend ISO 8573-1 Klasse 7:4:4 sowie einen Betriebsdruck zwischen 2 und 8 bar. Die pneumatischen Anschlüsse sind standardmäßig als G1/8" oder G1/4" Gewinde ausgeführt und kompatibel mit Standard-Pneumatikschläuchen. Die mechanische Befestigung erfolgt über genormte Flanschanschlüsse, die mit gängigen Kupplungen und Getrieben kombiniert werden können. Für die elektrische Integration stehen optionale Näherungsschalter und Positionsrückmelder zur Verfügung, die direkt an SPS-Systeme angeschlossen werden können.
Welche Schutzart und Betriebsbedingungen bieten Festo Pneumatik-Schwenkantriebe?
Festo DAPS-Schwenkantriebe bieten standardmäßig die Schutzart IP65 gegen Staub und Strahlwasser aus allen Richtungen und sind für Umgebungstemperaturen von -20°C bis +80°C ausgelegt. Der zulässige Betriebsdruckbereich liegt zwischen 2 und 8 bar, wobei kurzzeitige Druckspitzen bis 10 bar toleriert werden. Die Antriebe sind für eine Lebensdauer von mindestens 10 Millionen Zyklen bei Nennlast konzipiert und können bei sachgemäßer Wartung in 3-Schicht-Betrieb eingesetzt werden. Spezielle Varianten für Reinraumumgebungen oder aggressive Medien sind auf Anfrage verfügbar.
Wie oft müssen Festo Schwenkantriebe gewartet werden und was ist bei Inspektionen zu beachten?
Festo Schwenkantriebe der DAPS-Serie erfordern eine präventive Wartung alle 12 Monate oder nach 2 Millionen Betriebszyklen, wobei der frühere Zeitpunkt maßgeblich ist. Die Inspektion umfasst die Überprüfung der Luftqualität entsprechend ISO 8573-1, die Kontrolle aller Verschraubungen auf festen Sitz sowie die Funktionsprüfung der Dämpfungseinrichtungen. Der Austausch der Dichtungssätze ist nach etwa 5 Millionen Zyklen oder spätestens nach 3 Jahren erforderlich, wobei ausschließlich Original-Festo-Ersatzteile verwendet werden sollten. Bei kontinuierlichem Betrieb über 16 Stunden täglich sollten die Wartungsintervalle auf 8 Monate verkürzt werden.
