Gewindetriebe

Gewindetriebe sind präzise Linearantriebskomponenten, die Rotationsbewegungen in geradlinige Bewegungen umwandeln und dabei hohe Positioniergenauigkeiten von ±0,01mm erreichen. In der Automatisierungstechnik, im Maschinenbau, der Fertigungsindustrie und Verpackungstechnik kommen sie für exakte Positionieraufgaben zum Einsatz, wo Verfahrgeschwindigkeiten zwischen 0,1 und 50 m/min gefordert sind. Bosch Rexroth Gewindetriebe mit Kugelgewindetechnik handhaben Axiallasten bis 150kN bei minimalen Reibwerten von μ=0,002 und eignen sich besonders für CNC-Bearbeitungszentren, Robotik, Montageautomaten und Druckmaschinen, wo kontinuierliche Bewegungsabläufe mit hoher Reproduzierbarkeit erforderlich sind.

Bei der Auswahl von Gewindetrieben sind Spindeldurchmesser, Steigung, axiale Tragfähigkeit und Lagerausführung entscheidende Parameter für die optimale Systemauslegung. Die verfügbaren Bosch Rexroth Modelle umfassen Durchmesser von 20mm bis 90mm mit Steigungen zwischen 1mm und 20mm je nach Anwendungsfall, wobei kleinere Steigungen höhere Positioniergenauigkeit bieten. Die maximale dynamische Belastung variiert je nach Baugröße zwischen 1.500N bei 20mm Durchmesser und 15.000N bei größeren Ausführungen, während die statische Traglast bis zu 50.000N erreichen kann. Zusätzlich bestimmen Umgebungstemperatur zwischen -20°C und +80°C, geforderte Lebensdauer von mindestens 20.000 Stunden und maximale Verfahrgeschwindigkeit die optimale Konfiguration mit entsprechenden Lagervarianten wie Flanschlager FEC-F-B oder Stehlager SEB-F-A.

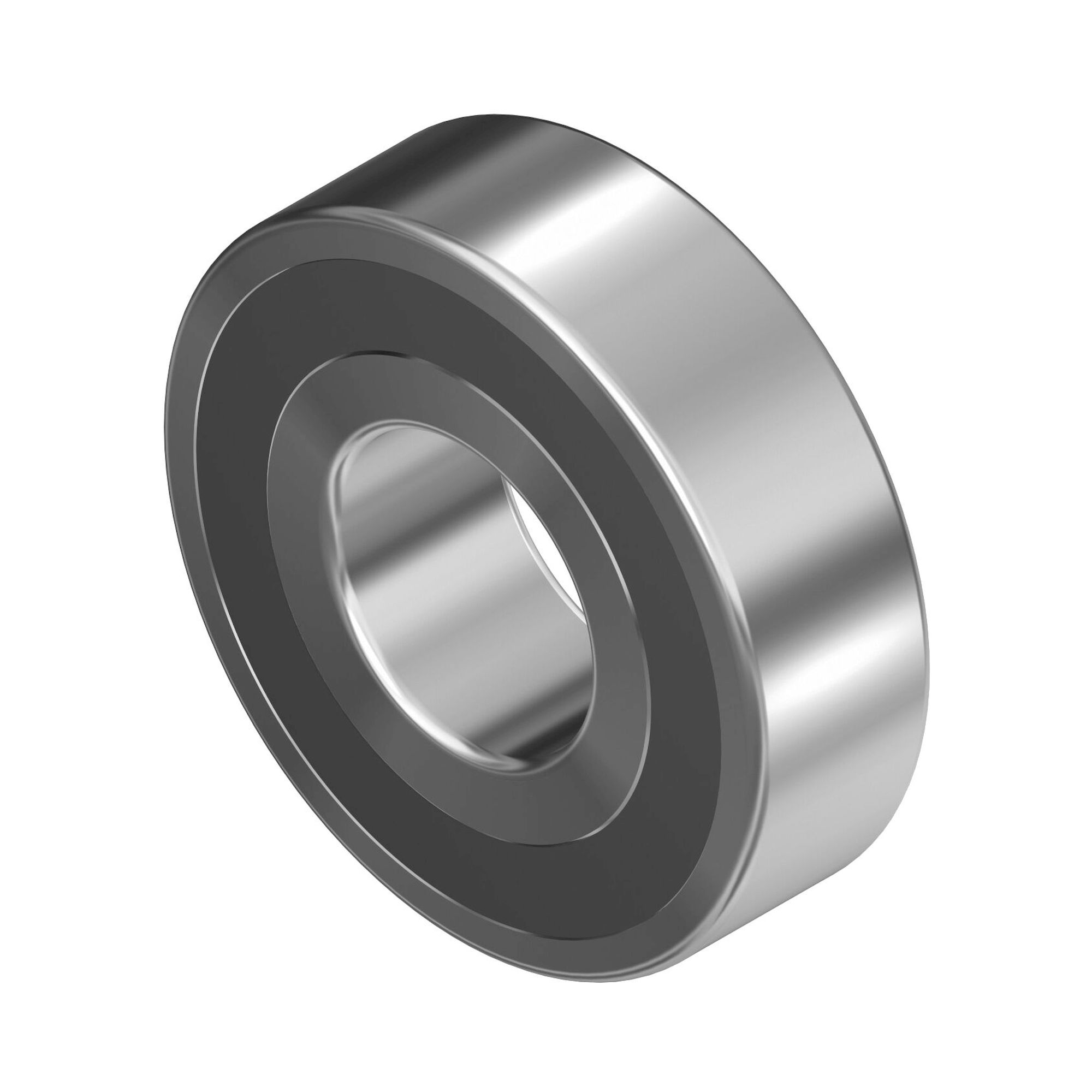

Gewindetriebe von Bosch Rexroth entsprechen der DIN ISO 3408 für Kugelgewindetriebe und DIN 69051 für Werkzeugmaschinen-Spindeln, welche Toleranzen, Oberflächengüte und Prüfverfahren definieren. Die verwendeten Kugellager erfüllen DIN 625 Spezifikationen mit Genauigkeitsklasse P5 oder höher, wie das Rillenkugellager DIN625-6204-2RS mit beidseitigen Dichtscheiben demonstriert. Materialqualitäten folgen DIN EN 10083 für Vergütungsstähle mit Härtegrad 58-62 HRC, während die Oberflächenhärte nach DIN EN ISO 6508 auf mindestens 60 HRC geprüft wird. Bei Einsatz in explosionsgefährdeten Bereichen sind zusätzlich ATEX-Richtlinien 2014/34/EU zu beachten, und für Lebensmittelanwendungen gelten FDA-konforme Schmierstoffe nach 21 CFR 178.3570.

Flanschlager FEC-F-B wie das Modell R159B49001 für 90mm Durchmesser bieten eine starre vierpunktige Anbindung direkt an Maschinengestelle und nehmen sowohl axiale Kräfte bis 25kN als auch radiale Belastungen bis 15kN gleichzeitig auf. Stehlager SEB-F-A in Größen von 30mm bis 50mm wie die Modelle R159115030 und R159114030 ermöglichen eine freie Lagerung mit radialer Fixierung bei axialer Beweglichkeit und eignen sich für schwimmende Lagerungen. Die Bauform-Bezeichnung (2+2) bei Flanschlagern bezeichnet die symmetrische Anordnung der Befestigungsbohrungen im 90-Grad-Winkel, während Stehlager durch ihre kompakte Höhe von nur 25-40mm bei beengten Platzverhältnissen bevorzugt werden und eine einfachere Montage ohne Bearbeitung der Grundplatte ermöglichen.

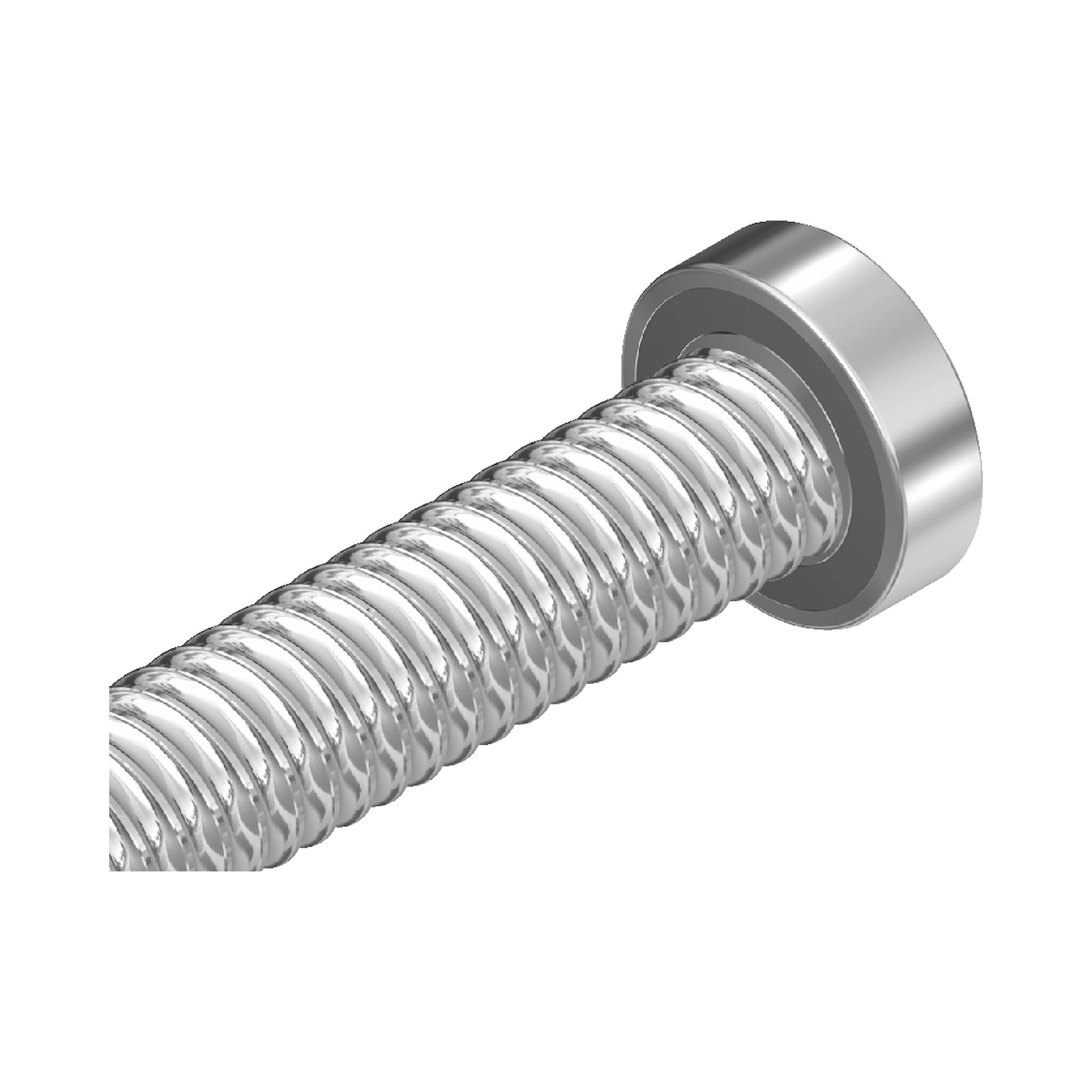

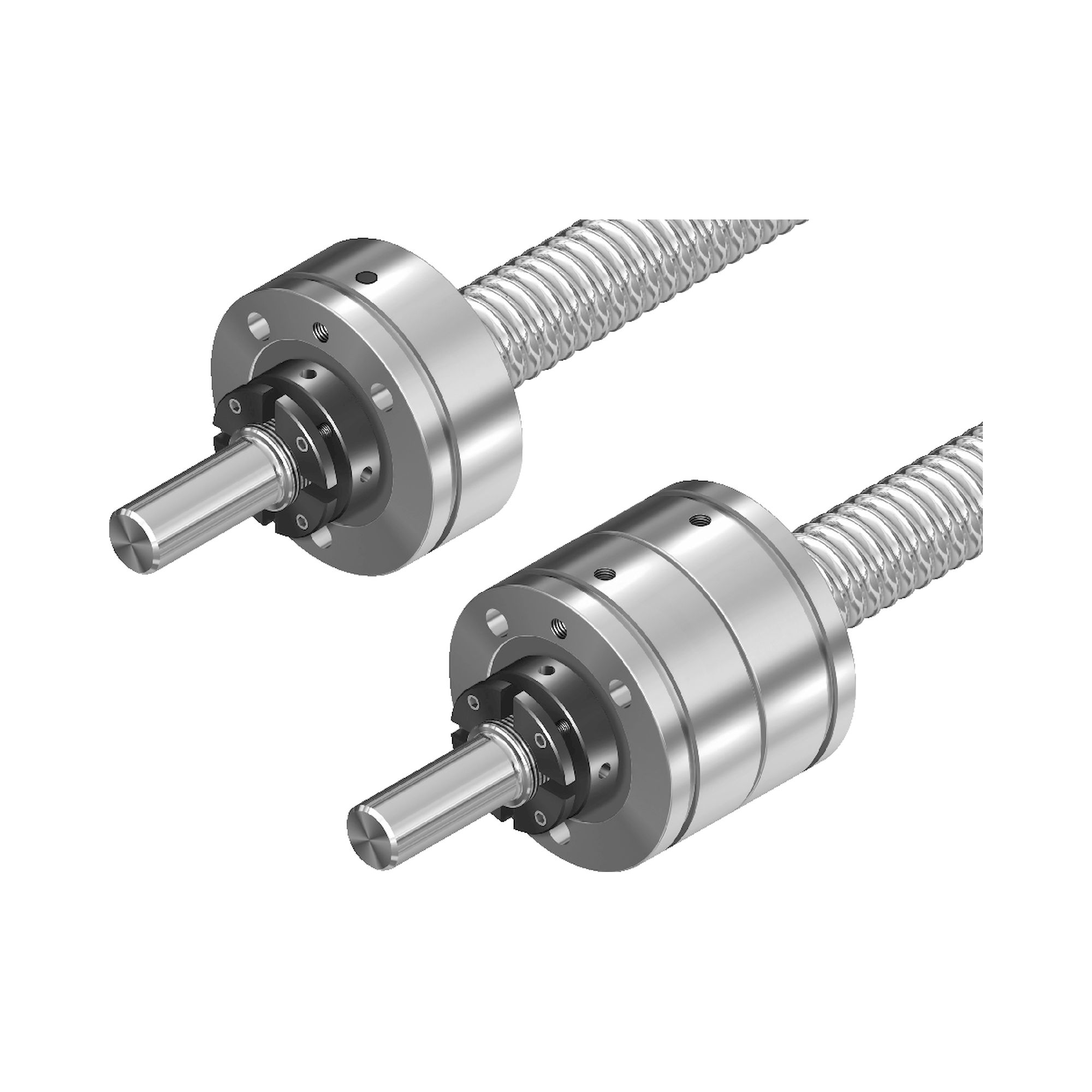

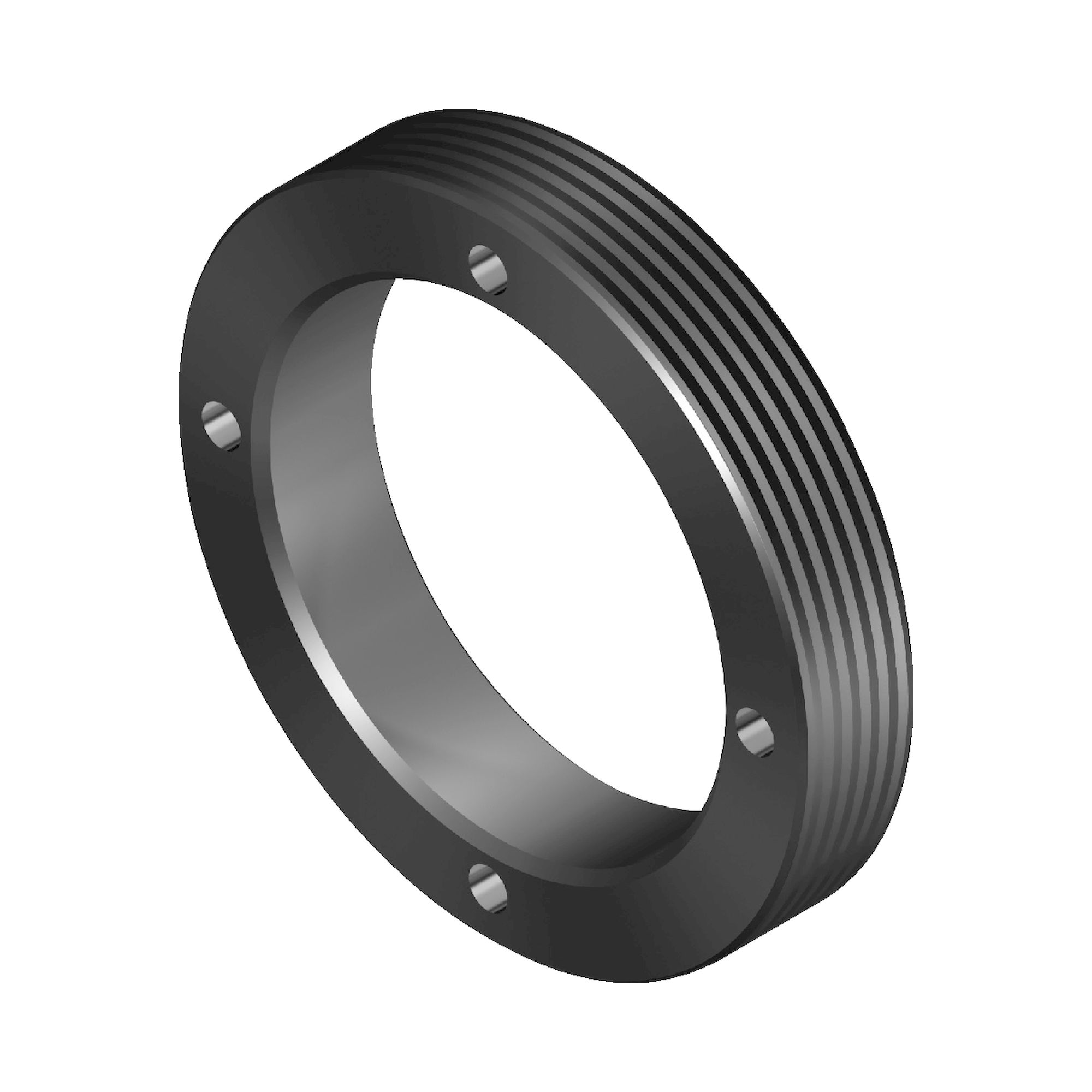

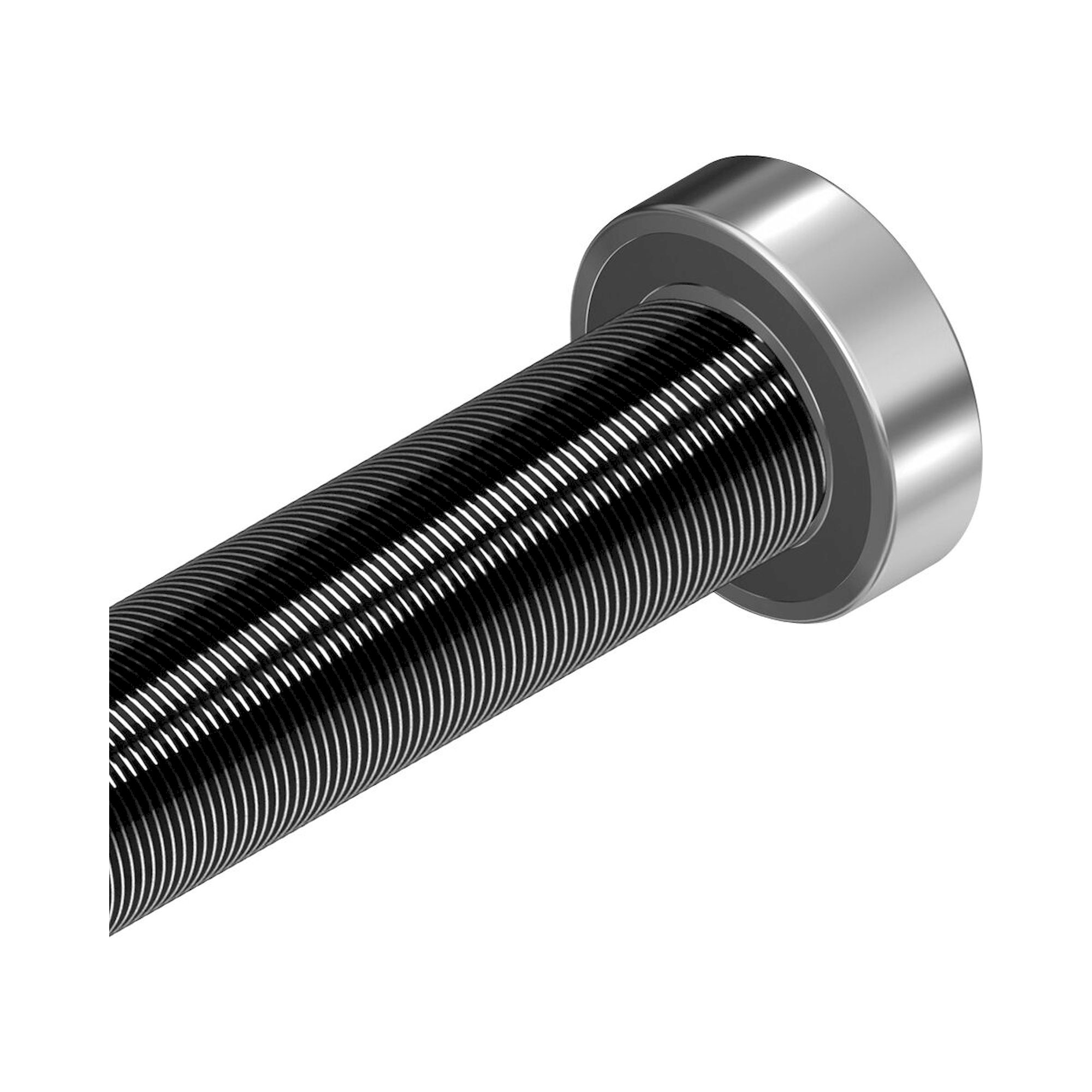

Gewindetriebe erfordern eine präzise Ausrichtung mit maximaler Fluchtungstoleranz von 0,02mm auf 100mm Baulänge und eine Oberflächenrauheit der Auflageflächen von Ra 0,8μm oder besser für optimale Funktionssicherheit. Die Befestigung erfolgt über standardisierte Gewindeanschlüsse wie GWR 36X1,5 bei größeren Durchmessern oder über präzise bearbeitete Flanschverbindungen mit Passung H7/k6 für spielfreie Montage. Das Spindelende benötigt eine formschlüssige Wellenkupplung zum Antriebsmotor mit definiertem Wellenversatz unter 0,1mm und Winkelfehler kleiner 0,5 mrad zur Vermeidung von Verspannungen. Lager wie LAD-A-S-20 oder LAF-C-A-35 müssen fachgerecht mit Einpresskräften zwischen 2-8kN montiert und mit hochwertigen Langzeitschmierstoffen der NLGI-Klasse 2 befüllt werden, wobei die Umgebungstemperatur während der Montage zwischen +15°C und +25°C liegen sollte.

Bosch Rexroth Gewindetriebe erreichen standardmäßig Schutzart IP54 nach DIN EN 60529 und sind für kontinuierliche Betriebstemperaturen von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 95% ausgelegt. Bei erhöhten Anforderungen in rauen Industrieumgebungen sind Ausführungen bis IP65 mit verstärkten Dichtungssystemen und Edelstahlkomponenten verfügbar, die auch kurzzeitige Temperaturschwankungen bis +120°C verkraften. Die Kugellager wie DIN625-6204-2RS mit beidseitigen Dichtscheiben aus Nitrilkautschuk gewährleisten dauerhaften Schutz gegen Verschmutzung, Kühlmittel und Feuchtigkeitseintritt bei Prüfdruck bis 1 bar. Spezielle Hochtemperaturausführungen für Anwendungen bis 150°C erfordern PTFE-basierte Schmierstoffe nach DIN 51502 und verstärkte FKM-Dichtungen, während Tieftemperaturvarianten bis -40°C mit synthetischen Ölen der Viskositätsklasse ISO VG 32 betrieben werden.

Industrielle Gewindetriebe von Bosch Rexroth erreichen bei ordnungsgemäßer Wartung und Betriebsbedingungen nach DIN ISO 281 eine rechnerische Lebensdauer L10h von 20.000 bis 50.000 Betriebsstunden, abhängig von dynamischer Belastung und Betriebsfrequenz. Die planmäßige Nachschmierung der Kugellager sollte alle 2.000 bis 5.000 Betriebsstunden mit DIN 51825-Fett der Konsistenzklasse NLGI 2 und Grundölviskosität ISO VG 100 erfolgen, wobei die Schmierstoffmenge 30% des freien Lagervolumens nicht überschreiten darf. Vierteljährliche Sichtprüfungen auf Verschleiß, Spiel und abnormale Laufgeräusche über 65 dB(A) sind erforderlich, wobei eine axiale Spielmessung von maximal 0,05mm bei 20mm Durchmesser und 0,08mm bei größeren Spindeln nicht überschritten werden darf. Bei Überschreitung dieser Grenzwerte oder nach 8.000 Betriebsstunden unter Volllast ist eine Generalüberholung mit Austausch der Kugellager und Dichtungen gemäß Herstellervorgaben durchzuführen.
