Kalibrierung

ESD-Kalibrierung bezeichnet die messtechnische Prüfung und Justierung elektrostatischer Schutzgeräte zur Gewährleistung präziser Messungen nach DIN EN 61340-5-1. Diese Kalibrierdienstleistung wird primär in der Elektronikfertigung, Halbleiterindustrie, Automobilelektronik und Medizintechnik eingesetzt, wo empfindliche Bauteile vor elektrostatischen Entladungen geschützt werden müssen. Typische Anwendungen umfassen die Kalibrierung von EPA-Überwachungsmonitoren, Widerstandsmessgeräten und Ionisatoren in EPA-Bereichen. Die regelmäßige Kalibrierung gewährleistet die Einhaltung der geforderten Messunsicherheiten von ±10% bei Oberflächenwiderstandsmessungen.

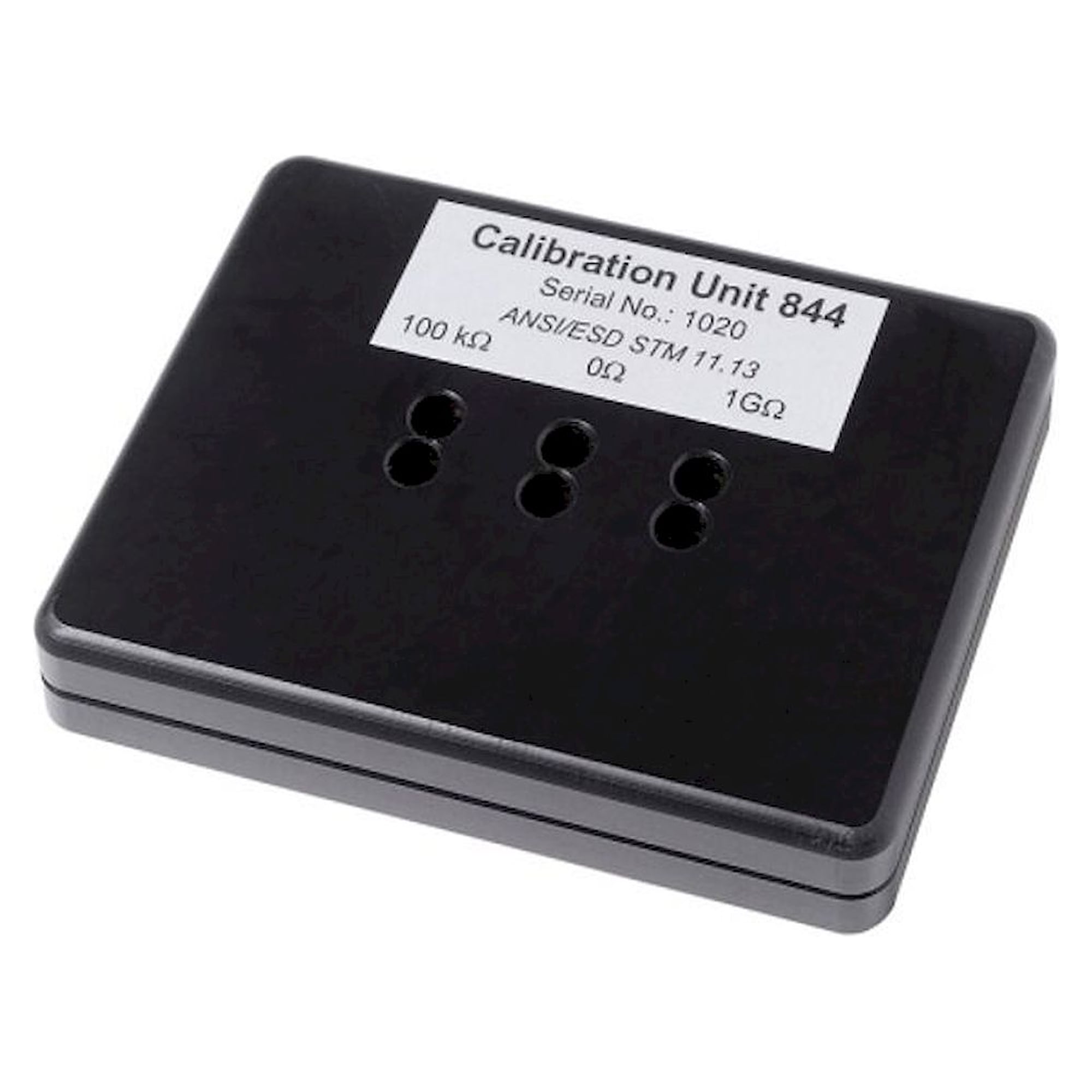

Bei der Auswahl von ESD-Kalibriergeräten sind der Messbereich von 10³ bis 10¹² Ohm, die Messunsicherheit unter ±5% und die Kompatibilität zum jeweiligen Prüfgerät entscheidend. Das CU 800 Kalibriergerät für EPA-RESIST deckt beispielsweise Widerstände von 10⁶ bis 10¹¹ Ohm ab, während Kalibriereinheiten für Two-Point-Probes wie das Warmbier 7220.844.C spezielle Spannungswerte von 10V und 100V bereitstellen. Die Rückführbarkeit auf nationale Normale über DAkkS-akkreditierte Kalibrierlabore und die Verfügbarkeit von Kalibrierscheinen nach DIN EN ISO/IEC 17025 sind weitere wesentliche Kriterien für die Geräteselektion.

ESD-Kalibrierungen unterliegen der Grundnorm DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche sowie der DIN EN ISO/IEC 17025 für Kalibrierlaboratorien. Zusätzlich sind die ANSI/ESD S20.20 für amerikanische Märkte und die IEC 61340-4-1 für Prüfverfahren bei Widerstandsmessungen relevant. Kalibrierzertifikate müssen die Rückführbarkeit auf SI-Einheiten nachweisen und Messunsicherheiten dokumentieren. Das Warmbier Calibration ESD Audit Kit 585 erfüllt diese Anforderungen durch werkseitige Kalibrierung mit entsprechenden Zertifikaten. Für explosionsgefährdete Bereiche können zusätzlich ATEX-Konformitätsbewertungen nach Richtlinie 2014/34/EU erforderlich werden.

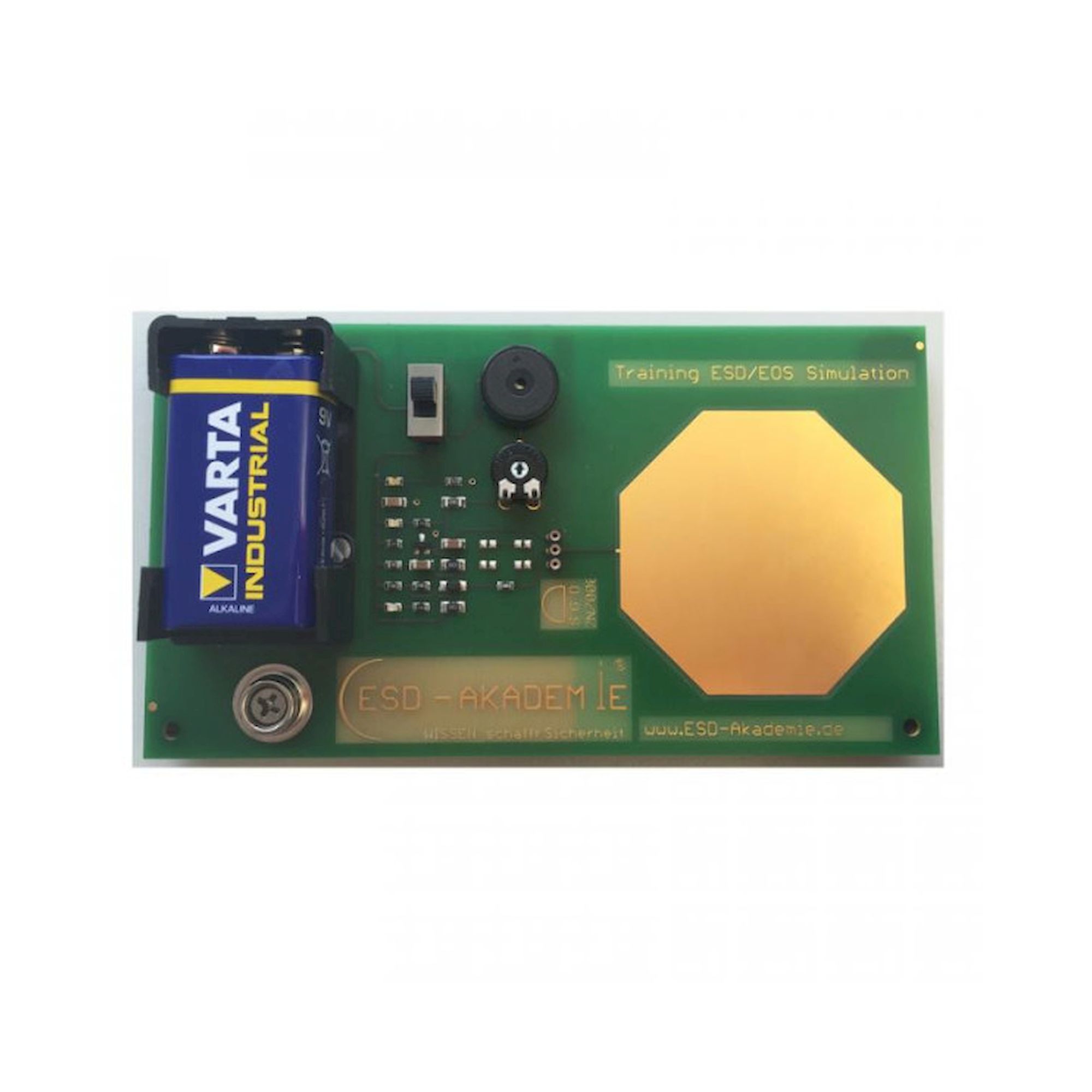

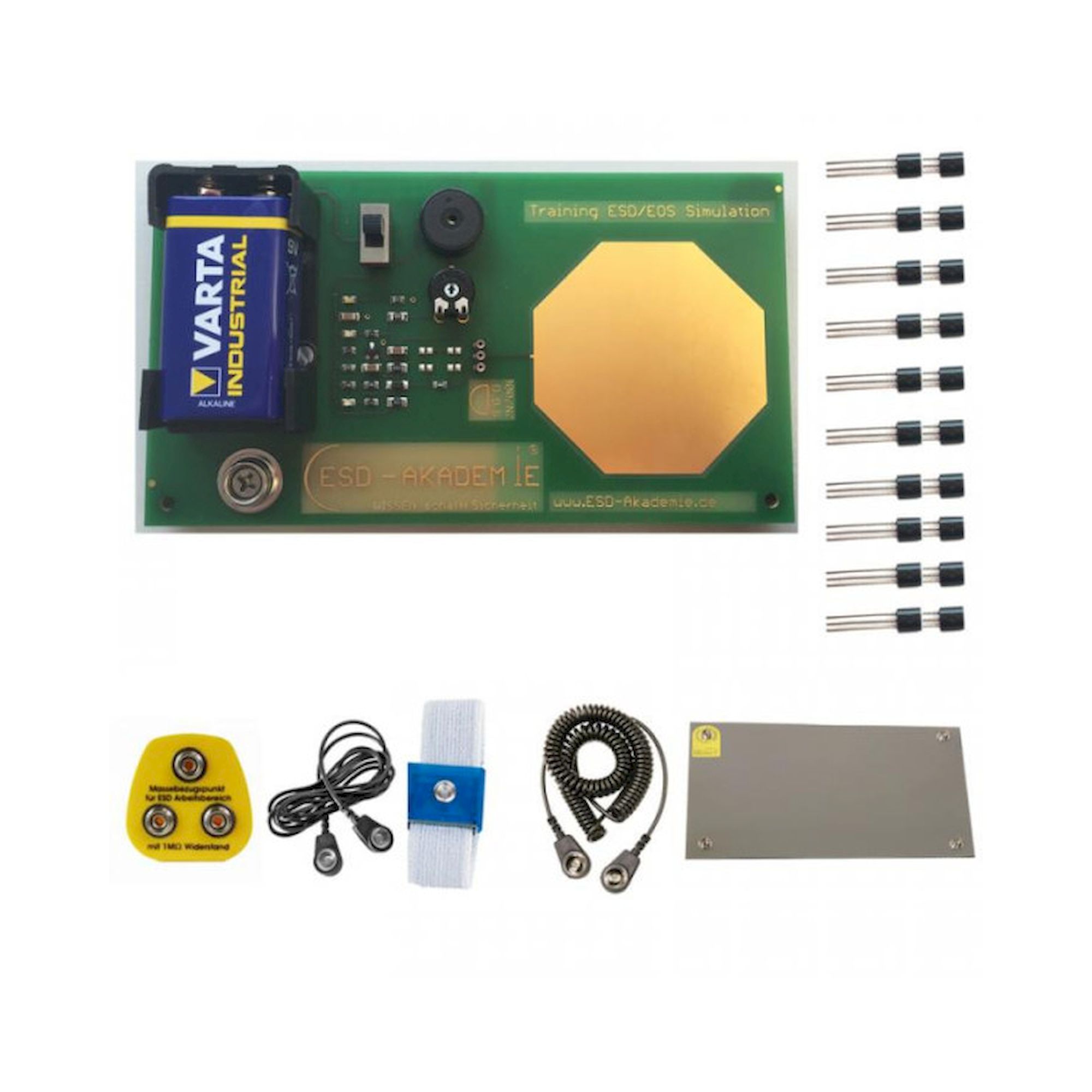

ESD-Kalibriergeräte unterscheiden sich primär in ihrem spezifischen Anwendungsbereich und den bereitgestellten Referenzwerten. Kalibriereinheiten für Überwachungsmonitore wie das CU 800 simulieren definierte Widerstände zwischen 10⁶ und 10¹¹ Ohm, während Limit Comparator-Kalibriergeräte für Teststationen feste Grenzwerte von 7,5×10⁵ und 3,5×10⁷ Ohm bereitstellen. Das Warmbier TF-530 Kalibriergerät ist speziell für Feldstärkemessungen bei Ionisatoren konzipiert und erzeugt definierte Spannungen von ±1000V. ESD-Demoboards dienen hingegen als Schulungs- und Demonstrationsmittel mit verschiedenen Widerstandswerten von 10⁴ bis 10¹² Ohm zur Verifikation von Messgerätefunktionen.

ESD-Kalibriergeräte erfordern eine stabile Umgebungstemperatur von 23°C ±5°C und eine relative Luftfeuchtigkeit zwischen 45-75% für präzise Messungen nach DIN EN 61340-5-1. Die elektrische Anbindung erfolgt über standardisierte Bananenstecker oder Federkontakte mit definierten Kontaktwiderständen unter 1 Ohm. Kalibriergeräte wie das Two-Point-Probe System Warmbier 7220.844.C benötigen eine Betriebsspannung von 230V AC ±10% und verfügen über integrierte Schutzschaltungen gegen Überspannungen. Die Kompatibilität zu gängigen ESD-Messgeräten von Herstellern wie Warmbier, Trek oder Monroe Electronics ist durch genormte Anschlussbelegungen nach IEC 61340-4-1 gewährleistet.

ESD-Kalibriergeräte besitzen typischerweise die Schutzart IP40 nach DIN EN 60529 für den Einsatz in Innenräumen und sind für Betriebstemperaturen von +15°C bis +35°C spezifiziert. Die elektrische Sicherheit wird durch Konformität zu DIN EN 61010-1 für Messlaborgeräte gewährleistet, mit Isolationsspannungen von mindestens 2500V AC zwischen Primär- und Sekundärkreis. Kalibriergeräte wie das Warmbier 7110.585.SET.KA arbeiten mit Schutzkleinspannungen unter 60V DC und verfügen über automatische Abschaltfunktionen bei Kurzschlüssen. Die Einhaltung der EMV-Richtlinie 2014/30/EU wird durch CE-Kennzeichnung dokumentiert, wobei Störaussendungen unter den Grenzwerten der EN 61326-1 liegen.

ESD-Kalibriergeräte erfordern eine jährliche Rekalibrierung durch akkreditierte Kalibrierlabore zur Aufrechterhaltung der Messunsicherheit unter ±2% gemäß DIN EN 61340-5-1. Die Lebensdauer hochwertiger Referenzwiderstände beträgt typischerweise 10-15 Jahre bei sachgemäßer Handhabung und Lagerung unter kontrollierten Bedingungen. Monatliche Funktionsprüfungen mit internen Referenzen und die halbjährliche Überprüfung der Anschlusskabel auf Kontaktwiderstände unter 1 Ohm sind empfohlene Wartungsmaßnahmen. Geräte wie das Calibration ESD Audit Kit 585 enthalten dokumentierte Kalibrierzertifikate mit Gültigkeitsdauer von 12 Monaten und erfordern nach dieser Zeit eine Neukalibrierung zur Rückführbarkeit auf nationale Normale.
