Arbeitsplatzbeleuchtung

Gelenkarm- und Flexarmleuchten

Gelenkarm- und Flexarmleuchten bringen das Licht dorthin, wo gearbeitet wird: an Montage- und Prüfplätze, an Werkbänke und an Maschinen. Der Leuchtenkopf sitzt an einem gefederten Gelenkarm, an einem biegsamen Flexschlauch, an einer Tischklemme, an einem Magnethalter oder auf einem Standfuß. Der Lichtstrom reicht von 180 lm bis 14400 lm bei 2 W bis 125 W, die Lichtfarbe von 3000 K bis 5700 K, dazu kommen Leuchten mit Tunable White. Die Farbwiedergabe liegt bei Ra 80 oder Ra 90.

Schnell zur passenden Gelenkarmleuchte

Die Abkürzungen filtern direkt in dieser Kategorie.

GelenkarmGefederte Arme halten den Leuchtenkopf in jeder eingestellten Lage.Kopf frei positionierbar TischklemmeSitzt an der Tischplatte und lässt sich versetzen.ohne Bohren MagnethalterHaftet auf Stahlflächen an Maschine oder Gestell.Halt auf Stahl StandfußSteht frei auf der Arbeitsfläche.frei stellbar Tunable WhiteLichtfarbe zwischen warmweiß und kaltweiß verschieben.Lichtfarbe einstellbar DALI dimmbarEinbindung in eine übergeordnete Lichtsteuerung.DALI-Schnittstelle Ra 90Für Sicht- und Endprüfung, bei der Farben beurteilt werden.farbtreue Beurteilung 10° SpotBündelt das Licht eng auf das Werkstück.eng gebündelt

152 Artikel
4 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Gelenkarm- und Flexarmleuchten richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Auswahlkriterien

Kriterium	Werte in dieser Kategorie	Hinweis zur Auswahl
Montageart	Gelenkarm, Tischklemme, Magnethalter, Standfuß	Tischklemme und Magnethalter kommen ohne Bohren aus und lassen sich versetzen.
Lichtstrom	180 lm bis 14400 lm	Kleine Werte für Flexarmleuchten dicht über dem Werkstück, hohe für eine ganze Werkbank.
Leistungsaufnahme	2 W bis 125 W	Die Aufnahme steigt mit Lichtstrom und Leuchtengröße.
Lichtfarbe	3000 K, Tunable White, 4000 K, 5000 K, 5700 K	3000 K wirkt warm, 5700 K kalt und kontrastreich; Tunable White deckt beides ab.
Farbwiedergabe	Ra 80, Ra 90, Ra 70	Ra 90 für Farbbeurteilung, Ra 80 für allgemeine Montagearbeiten.
Steuerung	Tunable White, DALI dimmbar, Dimmbar, Schaltbar (HF)	DALI passt zu einer zentralen Lichtsteuerung, HF-Schaltung reagiert auf Bewegung.
Schutzart	IP20, IP65, IP67, IP40	IP20 genügt im trockenen Innenraum, IP65 und IP67 für Spritzwasser und Kühlschmierstoff.
Abstrahlwinkel	10°, 30°, 90°, 100°	Spot mit 10° für Details, weite Winkel für flächige Ausleuchtung.
Betriebsspannung	100-240 V, 12-40 V, 110-230 V, 22-26 V	Netzbetrieb oder Kleinspannung aus der Maschinensteuerung.
Hersteller	Glamox, Waldmann, LED2WORK, Starlight	Die Serien reichen von Motus und FREE-F2100 über TANEO bis ROCIA.focus.

Häufige Fragen

Worin unterscheiden sich Gelenkarm und Flexarm?: Ein Gelenkarm hält die eingestellte Position über Federn und Gelenke und trägt auch größere Leuchtenköpfe. Ein Flexarm ist ein biegsamer Schlauch, der sich frei formen lässt und für kleine, leichte Köpfe gedacht ist.
Wie wird die Leuchte befestigt?: Zur Wahl stehen Gelenkarm, Tischklemme, Magnethalter und Standfuß. Tischklemme und Magnethalter kommen ohne Bohren aus, der Standfuß lässt sich auf der Arbeitsfläche umstellen.
Was bringt Tunable White?: Bei Tunable White lässt sich die Lichtfarbe zwischen warmweiß und kaltweiß verstellen. Das hilft an Plätzen, an denen unterschiedliche Sehaufgaben anfallen. Für die Einbindung in eine zentrale Lichtsteuerung gibt es zusätzlich DALI-dimmbare Leuchten.
Welche Lichtleistung ist sinnvoll?: Der Lichtstrom reicht von 180 lm bis 14400 lm bei einer Leistungsaufnahme von 2 W bis 125 W. Niedrige Werte genügen für eine Flexarmleuchte direkt über dem Werkstück, hohe Werte leuchten eine ganze Werkbank aus.
Welche Farbwiedergabe brauche ich?: Ra 90 ist die Wahl, wenn Farben und Oberflächen sicher beurteilt werden müssen, etwa bei Sicht- und Endprüfung. Für allgemeine Montagearbeiten reicht Ra 80.

FAQ

Häufige Fragen zu Gelenkarm- und Flexarmleuchten

Was sind Gelenkarm-Leuchten und in welchen Industriebereichen werden sie eingesetzt?

Gelenkarm-Leuchten sind flexibel positionierbare LED-Arbeitsplatzleuchten mit mehrgliedrigen Schwenkarmen, die eine präzise Ausleuchtung von Arbeitsbereichen ermöglichen. Diese Beleuchtungssysteme finden primären Einsatz in der Elektronikfertigung, Qualitätskontrolle, Montagearbeitsplätzen und ESD-Bereichen, wo punktgenaue Beleuchtung von bis zu 2300 Lumen bei geringem Energieverbrauch von 12-31 Watt erforderlich ist. Typische Anwendungen umfassen Mikroskoparbeitsplätze, Reparaturstationen und Präzisionsfertigung in der Automobilindustrie und Medizintechnik, wo ergonomische Arbeitsplatzgestaltung und blendfreie Ausleuchtung kritisch für Produktqualität und Arbeitsschutz sind.

Nach welchen technischen Kriterien sollte man Gelenkarm-Leuchten auswählen?

Die Auswahl von Gelenkarm-Leuchten erfolgt primär nach Lichtstrom zwischen 700-2300 Lumen, Leistungsaufnahme von 10-31 Watt und Abstrahlcharakteristik wie bei den Waldmann ROCIA.focus Modellen mit 10° Spot oder 40° Flood-Ausleuchtung. Entscheidend sind auch die Farbtemperatur zwischen 4000K und 5000K für ermüdungsfreies Arbeiten sowie der Farbwiedergabeindex Ra über 80 für präzise Farbbeurteilung. Die mechanische Flexibilität des Gelenkarms mit typisch 3-5 Segmenten und die Befestigungsart über Tischklemme oder Mastbefestigung bestimmen die Einsatzmöglichkeiten am jeweiligen Arbeitsplatz, während Dimmfunktionen die Anpassung an unterschiedliche Arbeitsaufgaben ermöglichen.

Welche Normen und Zertifizierungen gelten für industrielle Gelenkarm-Leuchten?

Industrielle Gelenkarm-Leuchten müssen der DIN EN 12464-1 für Arbeitsplatzbeleuchtung entsprechen, die Mindestbeleuchtungsstärken von 500-1500 Lux je nach Tätigkeit definiert. Für ESD-Bereiche ist die Konformität zur DIN EN 61340-5-1 bezüglich elektrostatischer Entladung erforderlich, weshalb antistatische Ausführungen verfügbar sind. Die elektrische Sicherheit wird durch CE-Kennzeichnung nach LVD-Richtlinie 2014/35/EU gewährleistet, während die EMV-Konformität nach DIN EN 55015 störungsfreien Betrieb in industrieller Umgebung sicherstellt und gleichzeitig die Energieeffizienz-Richtlinie ErP 2009/125/EG für nachhaltige Beleuchtungslösungen erfüllt wird.

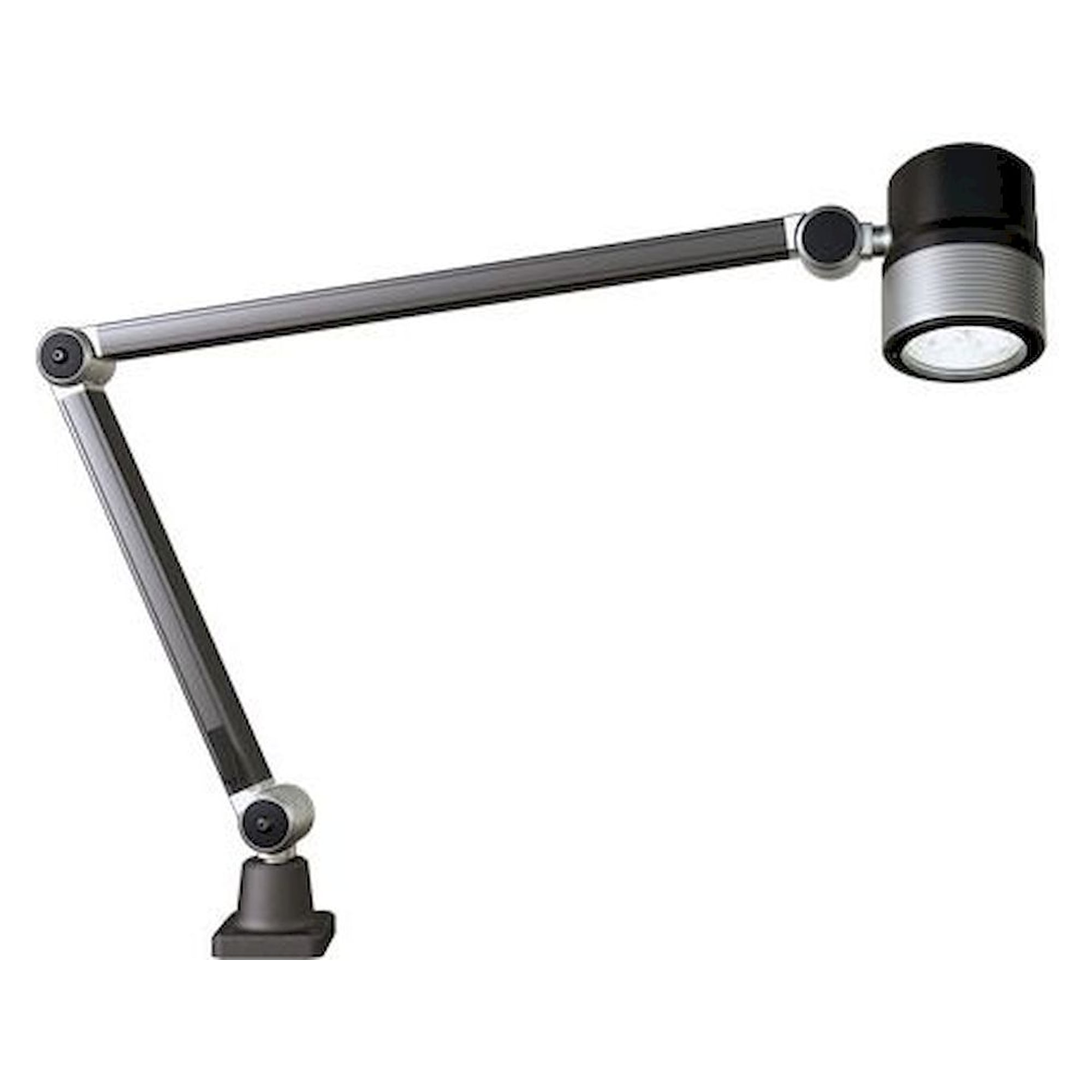

Worin unterscheiden sich die Waldmann TANEO und ROCIA Gelenkarm-Leuchten?

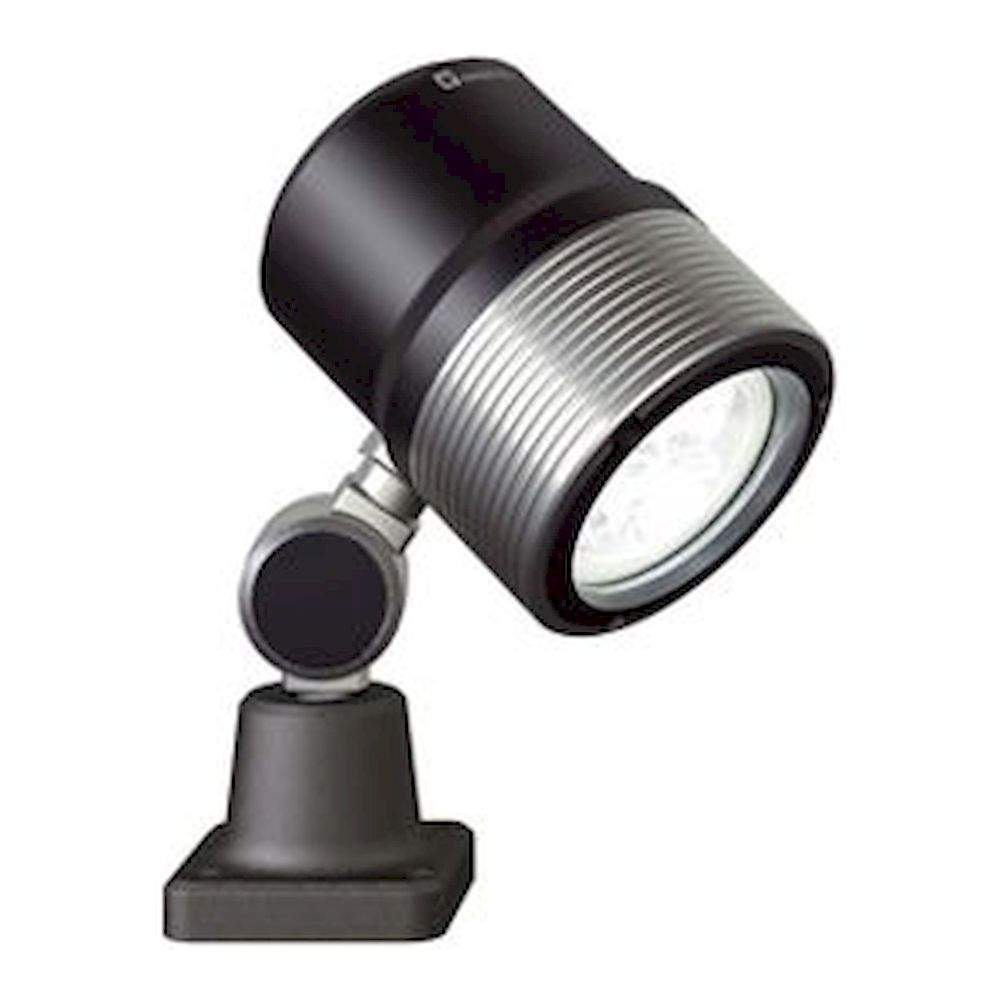

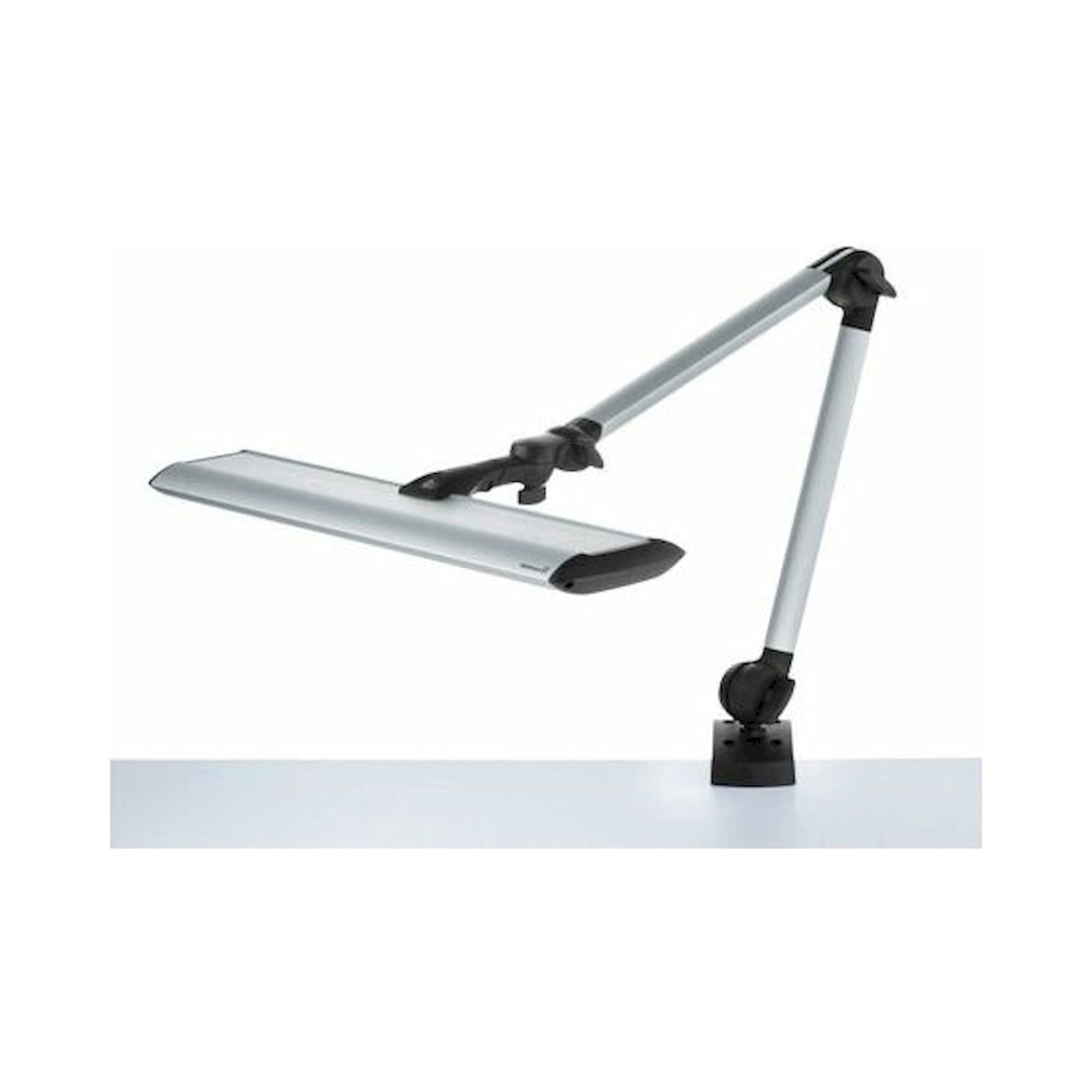

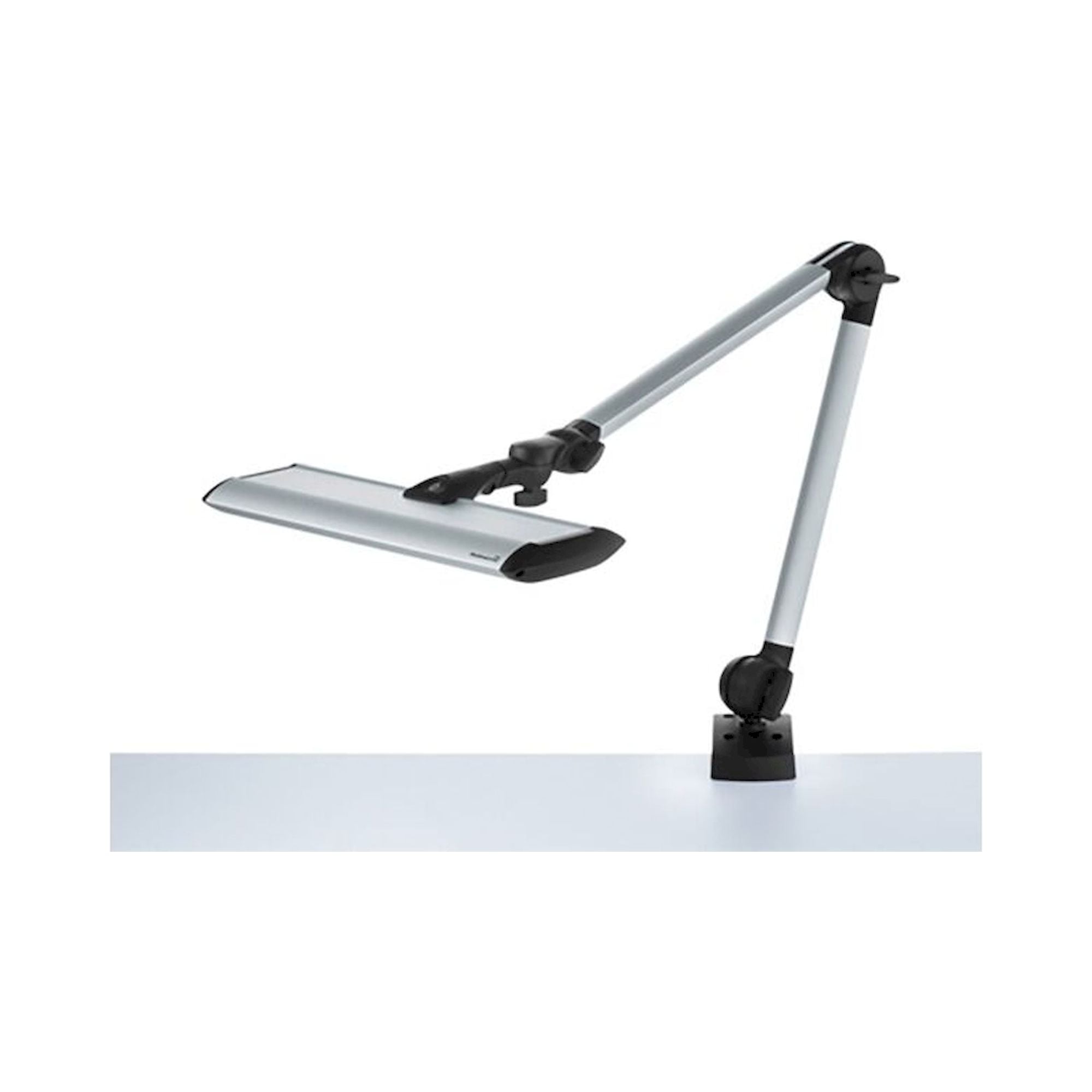

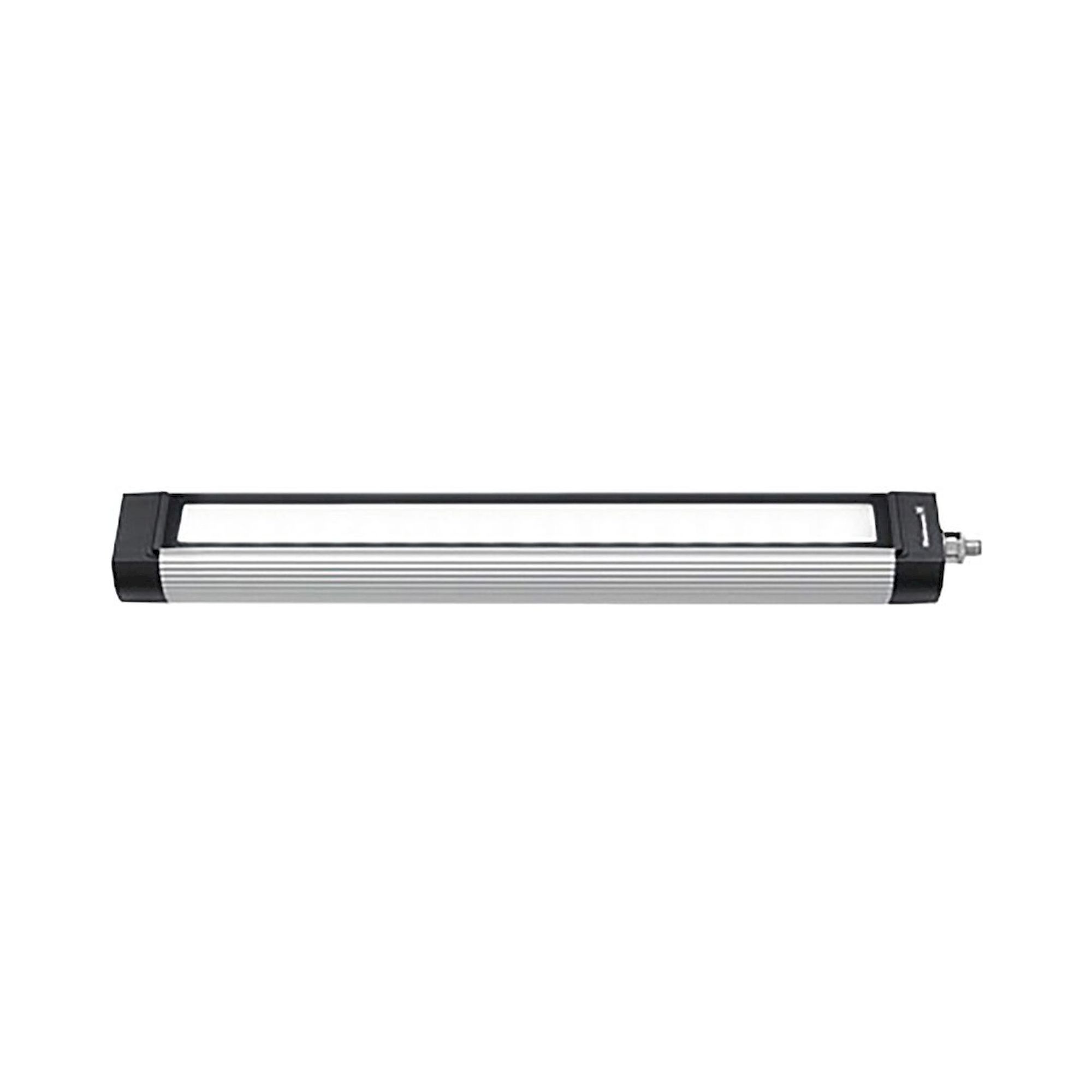

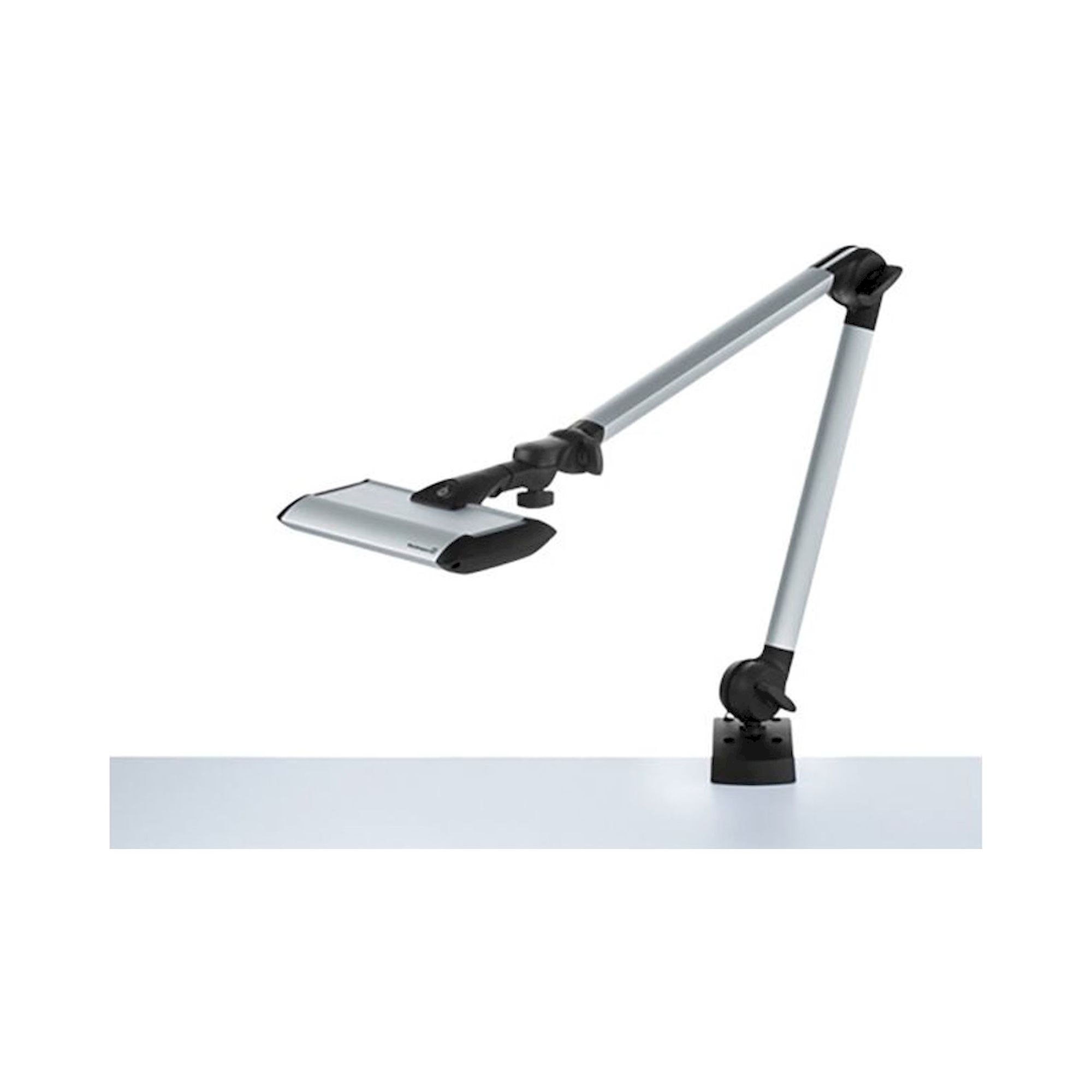

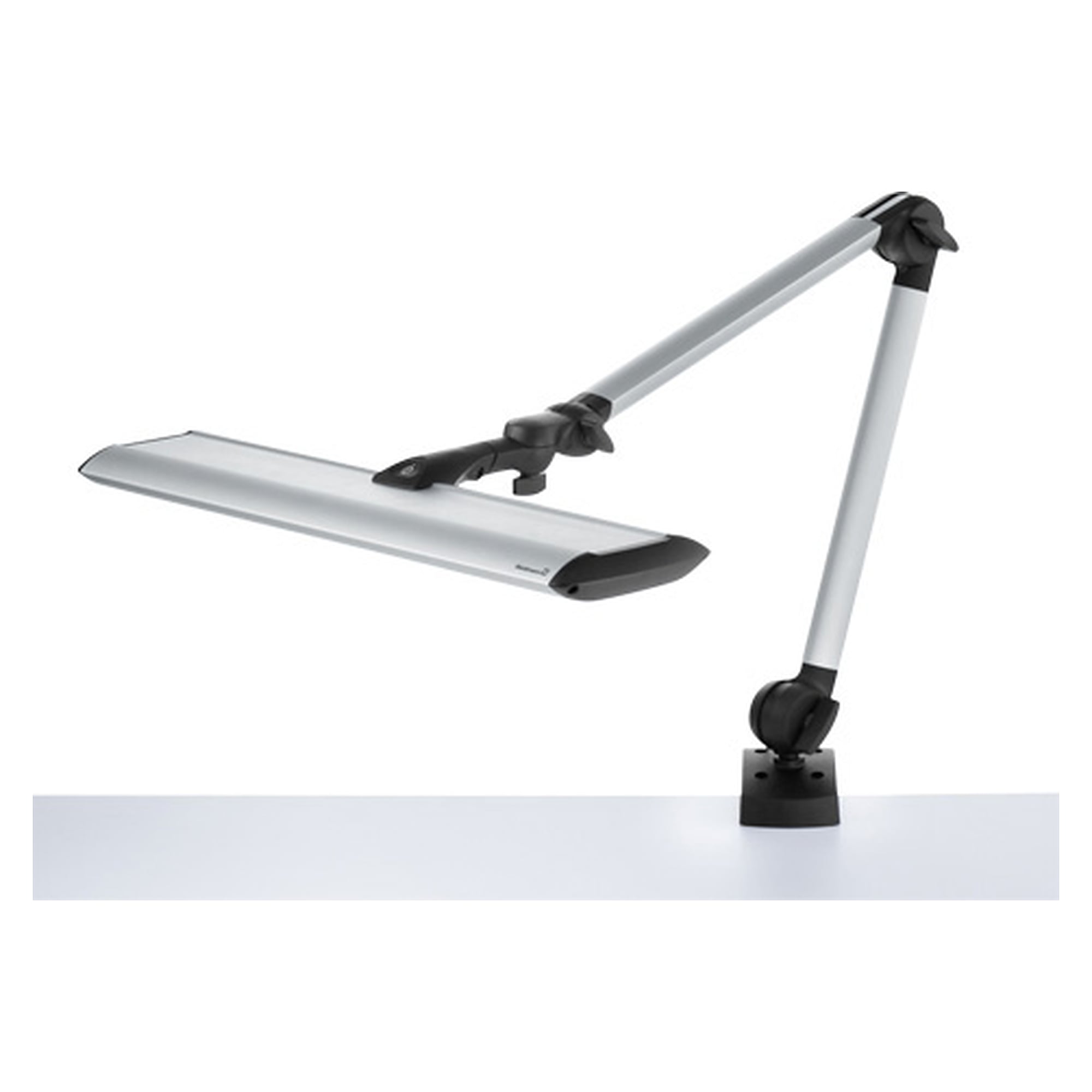

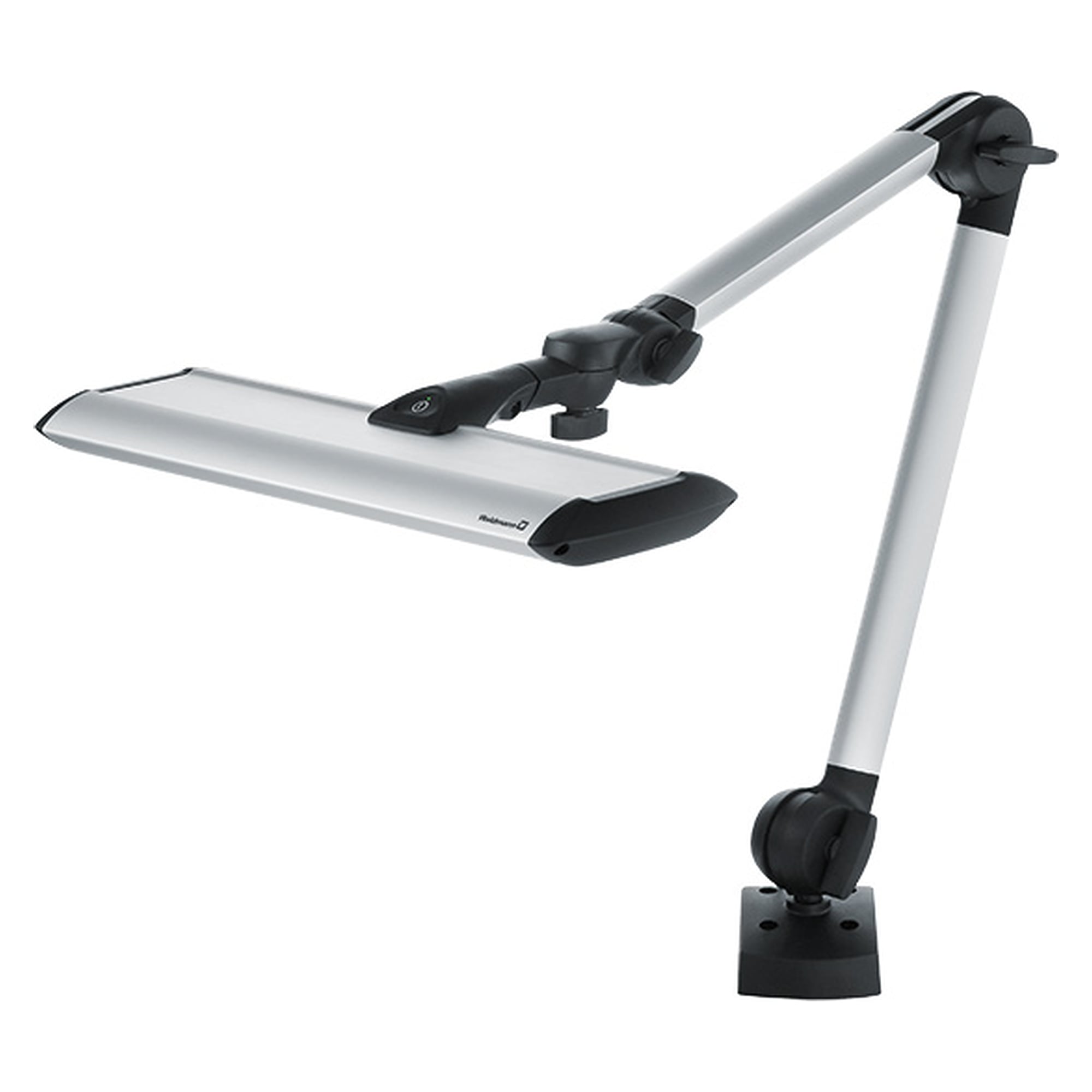

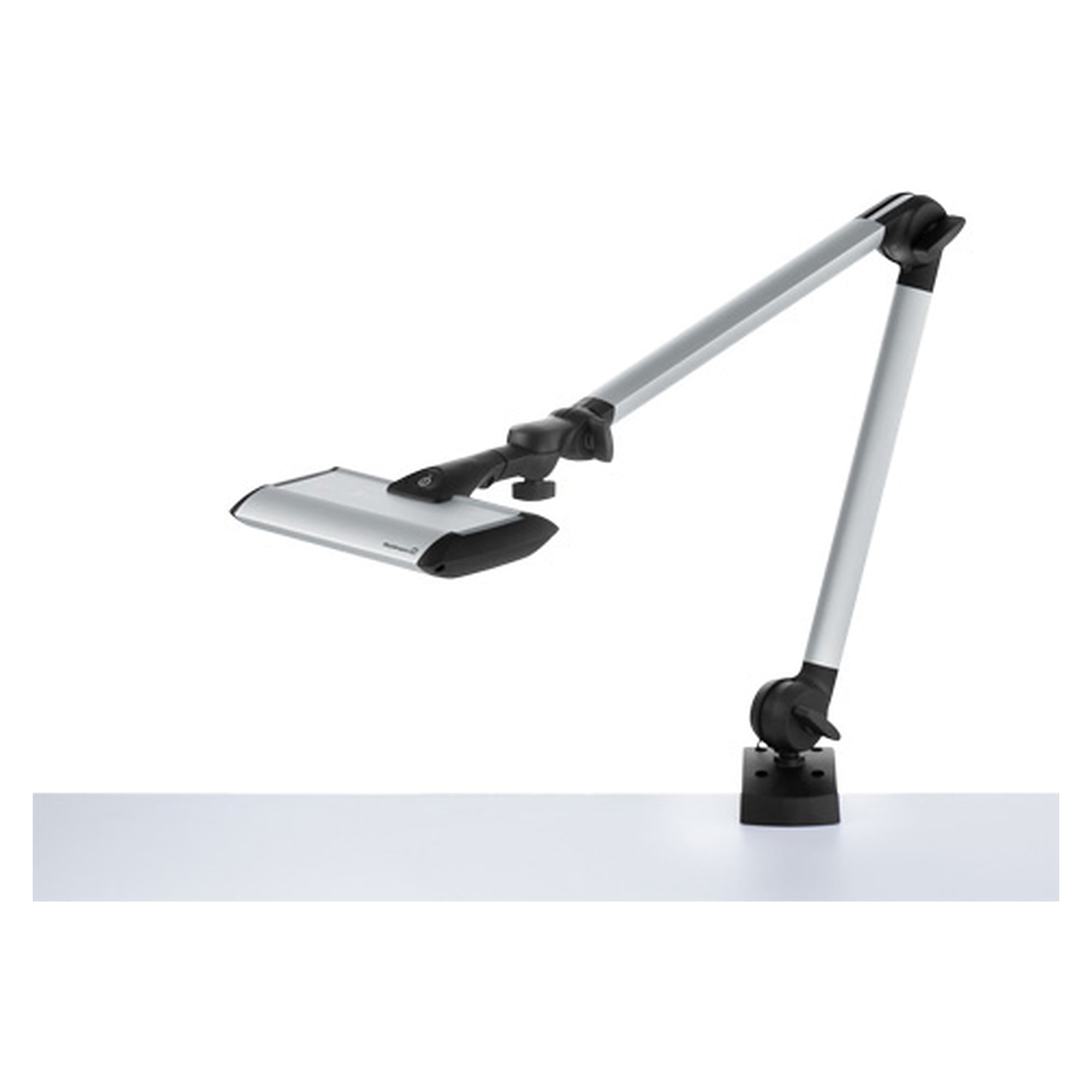

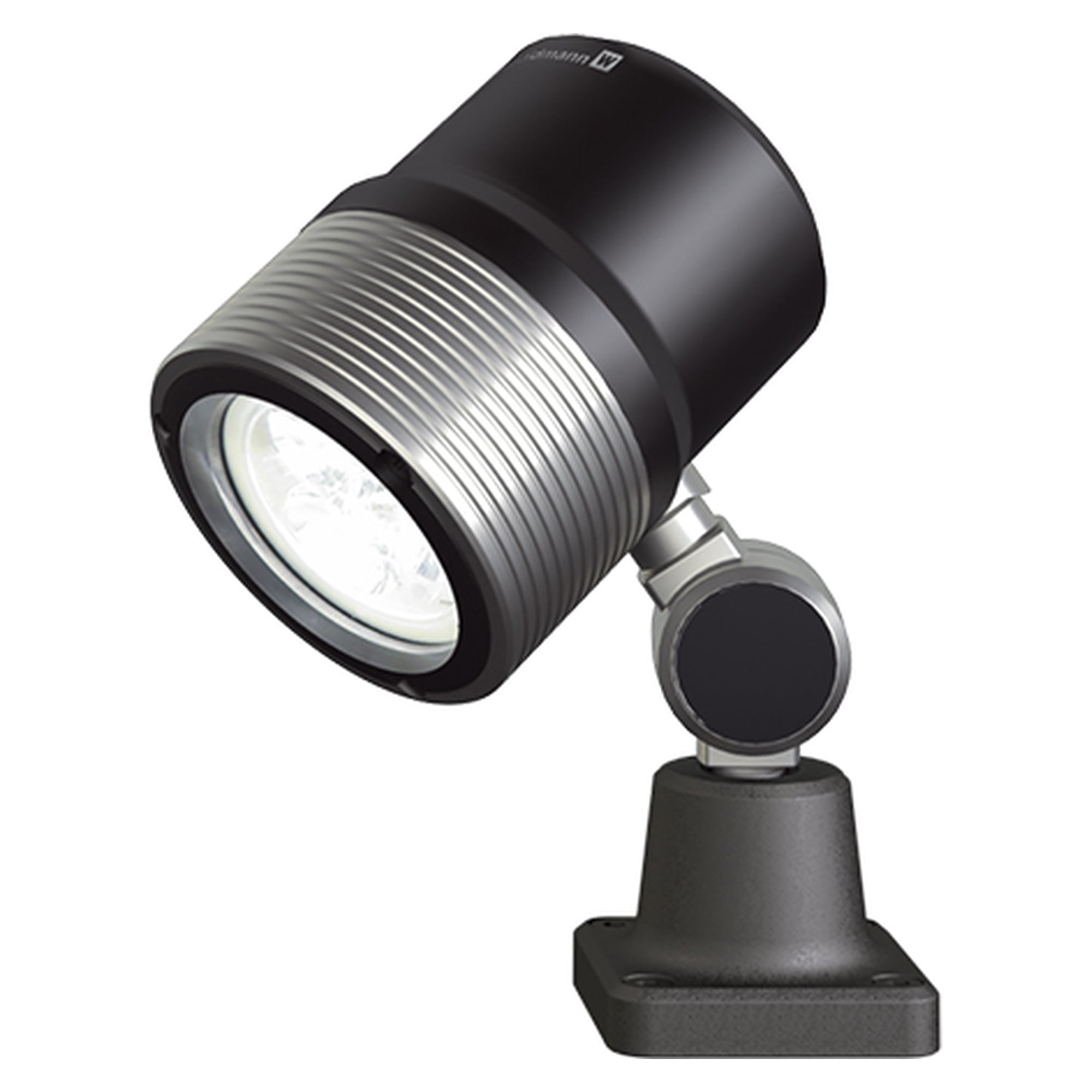

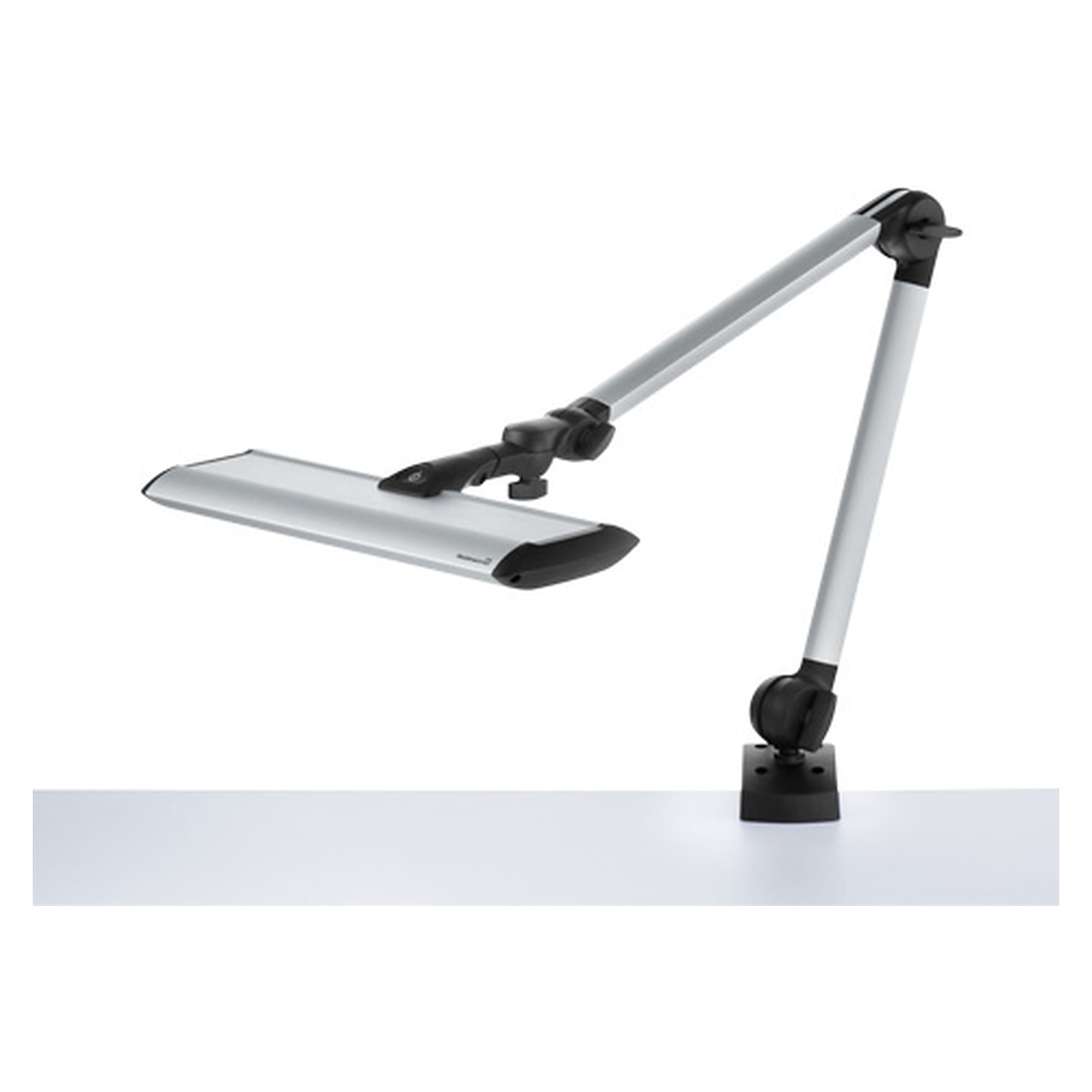

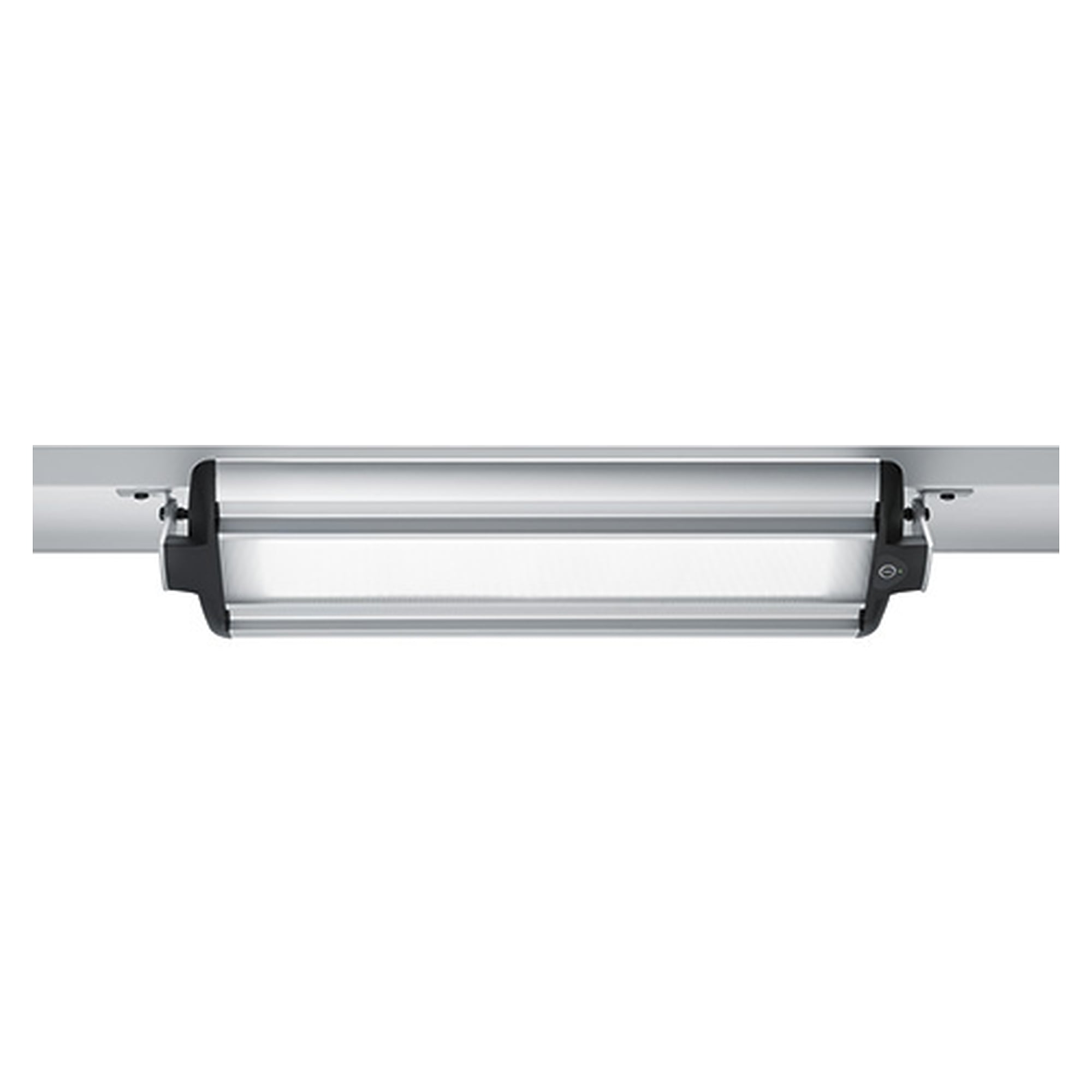

Die Waldmann TANEO Serie bietet Gestängeleuchten mit standardisierten Lichtströmen von 700, 1400 und 2300 Lumen bei Leistungsaufnahmen zwischen 12-31 Watt für allgemeine Arbeitsplatzbeleuchtung mit gleichmäßiger Flächenausleuchtung. Im Gegensatz dazu ist die ROCIA.focus Baureihe speziell für gerichtete Beleuchtung konzipiert mit fokussierbarer Optik in 10° Spot-Ausführung für Detailarbeiten oder 40° Flood-Variante für Flächenausleuchtung. Beide Serien arbeiten mit 100-240V Weitbereichsnetzteil, jedoch bietet ROCIA zusätzliche Dimmfunktionen und eine erweiterte Temperaturbeständigkeit für industrielle Dauereinsätze, während TANEO durch robuste Mechanik und wartungsfreien Betrieb überzeugt.

Welche Installationsanforderungen bestehen für Gelenkarm-Leuchten?

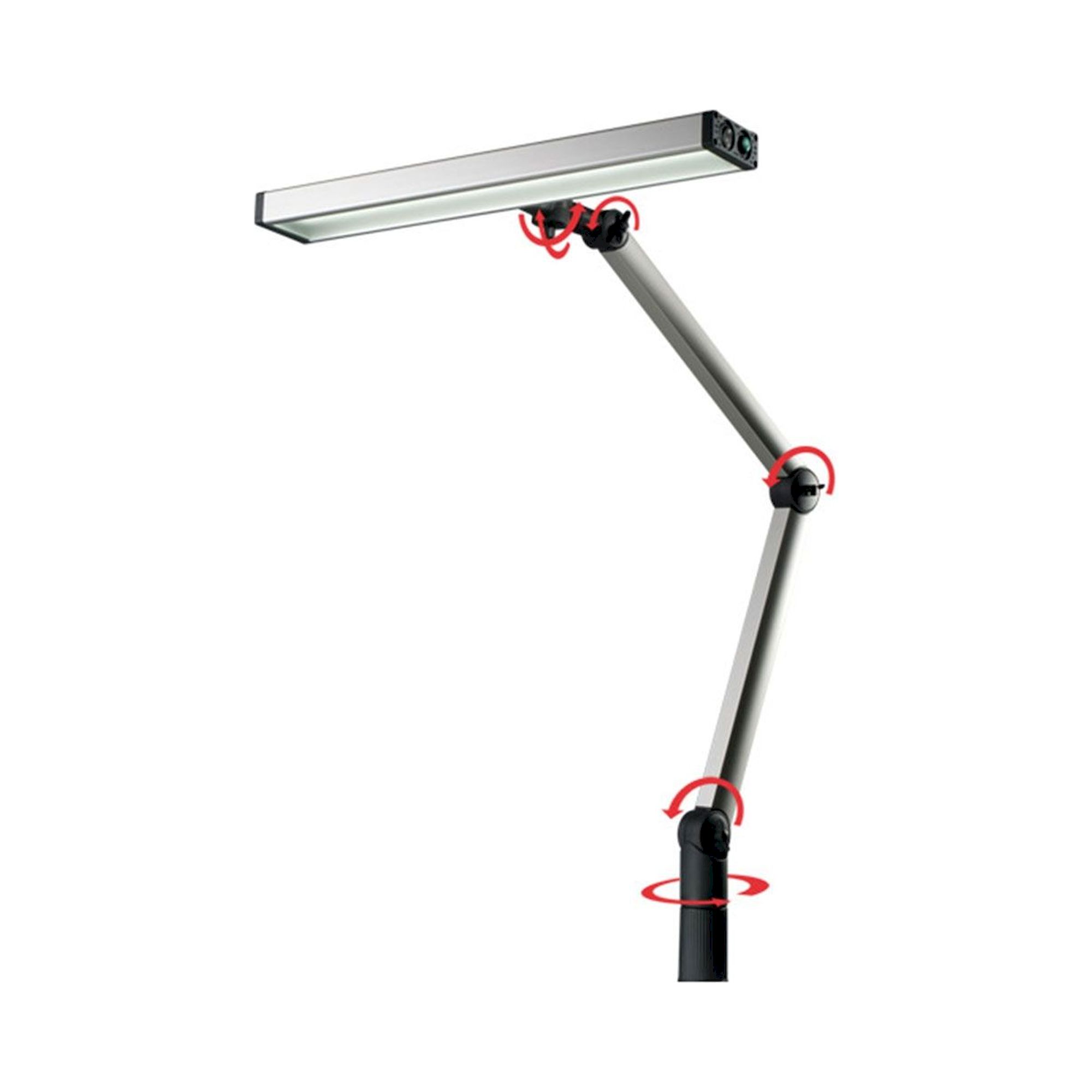

Gelenkarm-Leuchten benötigen eine stabile Befestigung über Tischklemmen mit Spannweite bis 60mm oder Mastbefestigung an 25mm Rundrohr-Systemen für ausreichende mechanische Stabilität bei voller Gelenkarmausladung. Der elektrische Anschluss erfolgt über 230V AC Netzversorgung mit integriertem Netzteil, wobei die Kabelführung durch den Gelenkarm Schleifringkontakte oder flexible Leitungsführung erfordert. Für ESD-Arbeitsplätze ist zusätzlich eine Erdungsverbindung zur ESD-Matte herzustellen, während bei LED2WORK UNILED Modellen eine externe Steuereinheit für Dimmfunktionen installiert werden muss und ausreichend Freiraum für Schwenkbewegungen des Arms einzuplanen ist.

Welche Schutzart und Betriebstemperaturen haben industrielle Gelenkarm-Leuchten?

Industrielle Gelenkarm-Leuchten verfügen standardmäßig über Schutzart IP40 für Schutz gegen feste Fremdkörper größer 1mm und sind für Betriebstemperaturen von -10°C bis +40°C ausgelegt. Hochwertige Modelle wie die Waldmann TANEO Serie erreichen IP54 Schutz gegen Staub und Spritzwasser für den Einsatz in Werkstattumgebungen mit erhöhter Staubbelastung. Die LED-Module sind für mindestens 50.000 Betriebsstunden bei Umgebungstemperaturen bis 35°C spezifiziert, während die integrierte Überhitzungsschutzschaltung bei Überschreitung von 60°C LED-Temperatur die Leistung automatisch reduziert und somit Ausfallsicherheit in kritischen Produktionsumgebungen gewährleistet.

Welche Wartungsintervalle und Prüfungen sind für Gelenkarm-Leuchten erforderlich?

Gelenkarm-Leuchten erfordern eine jährliche Sichtprüfung der mechanischen Komponenten auf Verschleiß der Gelenke und Kabelführung sowie eine elektrische Prüfung nach DGUV Vorschrift 3 alle 12 Monate in gewerblichen Bereichen. Die LED-Module haben eine wartungsfreie Lebensdauer von typisch 50.000 Betriebsstunden entsprechend etwa 11 Jahren bei 12 Stunden täglicher Nutzung, wobei der Lichtstromrückgang unter 20% liegt. Reinigungsintervalle von 3-6 Monaten mit antistatischen Reinigungsmitteln sind für optimale Lichtausbeute und ESD-Konformität in staubigen Produktionsumgebungen einzuhalten, während Gelenkfunktionen durch gelegentliches Bewegen aller Segmente geschmeidig gehalten werden.
