Dino-Lite Mikroskope

Optische Inspektion

Dino-Lite USB-Handmikroskope der EDGE-Baureihe kombinieren eine 5-Megapixel-Kamera mit automatischer Vergrößerungsmessung (AMR), erweiterter Tiefenschärfe (EDOF), erweitertem Dynamikbereich (EDR) und flexibler LED-Steuerung (FLC). Das Sortiment umfasst Standardmodelle (AM4023U), Spezialausführungen mit UV-Licht (AM4115T-FUW, 375 nm), polarisierter Beleuchtung (AM7115MZT, AM7515MZT), langer Arbeitsabstand (LWD: AM7915MZTL, AM7515MZTL, AM7115MZTL) sowie Modelle mit DVI-Anschluss (AM5018MZT, AM5018MZTL), WiFi-Adapter (WF-10) und motorischem Stelltrieb (KM-01).

⚡ AMR (Automatische Vergrößerungsmessung) - erkennt die eingestellte Vergrößerung automatisch und zeigt den korrekten Maßstab in der Software an; keine manuelle Kalibrierung bei jedem Zoom-Schritt

📷 EDOF (Extended Depth of Field) - erhöhte Tiefenschärfe durch Bildfusion; scharf auch bei unebenen Oberflächen und schrägen Inspektionswinkeln

☀ FLC (Flexible LED Control) - individuelle Ansteuerung der LED-Segmente; ermöglicht gerichtetes Licht, Dunkelfeld- und Schräglichtkonfigurationen direkt am Gerät

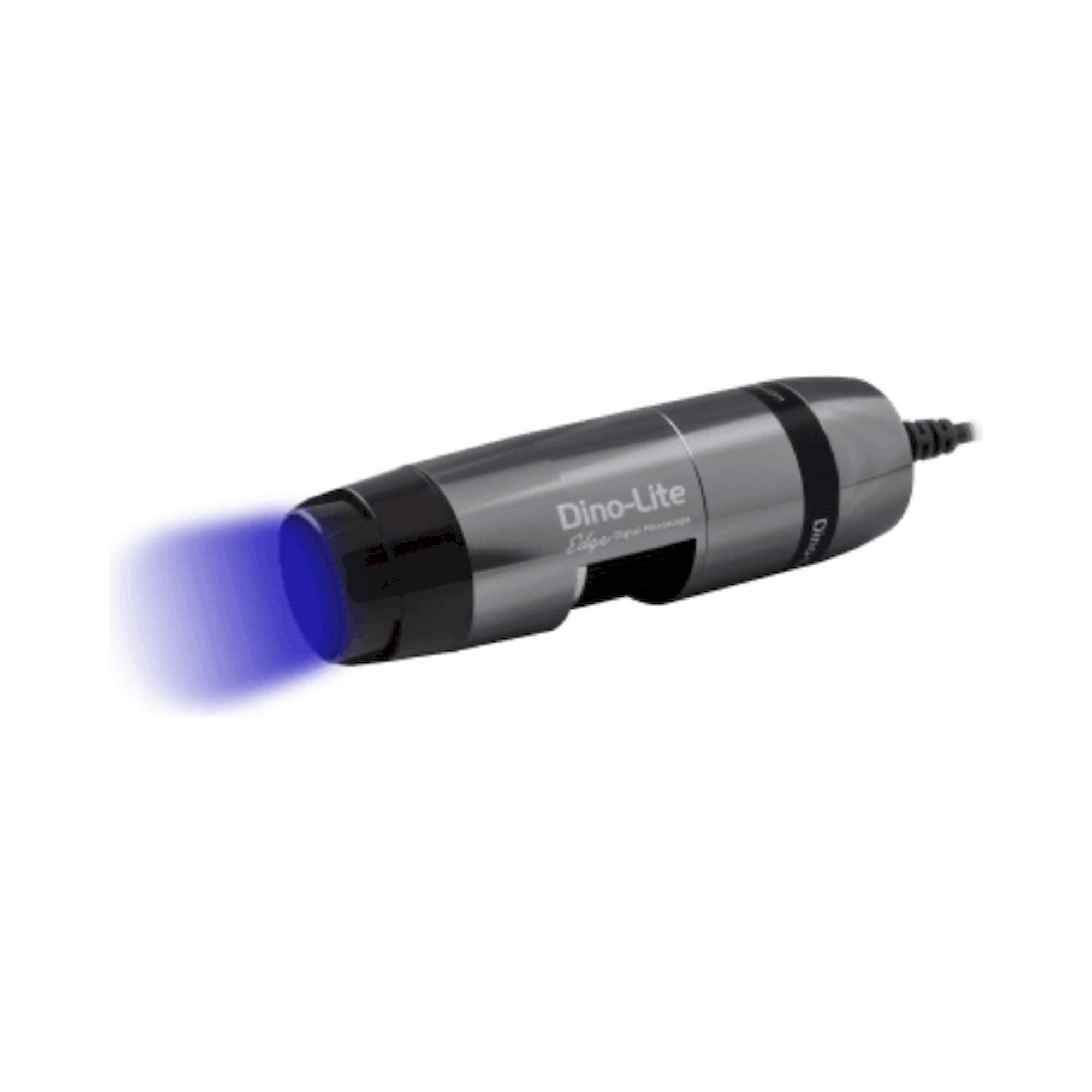

🔥 UV-Licht 375 nm (AM4115T-FUW) - Inspektion fluoreszierender Substanzen, Klebstoffe und Beschichtungen unter UV-Anregung

⚙ Polarisiertes Licht (AM7115MZT, AM7515MZT) - reduziert Reflexionen auf metallischen und spiegelnden Oberflächen; für Lötstellen- und Beschichtungsinspektion

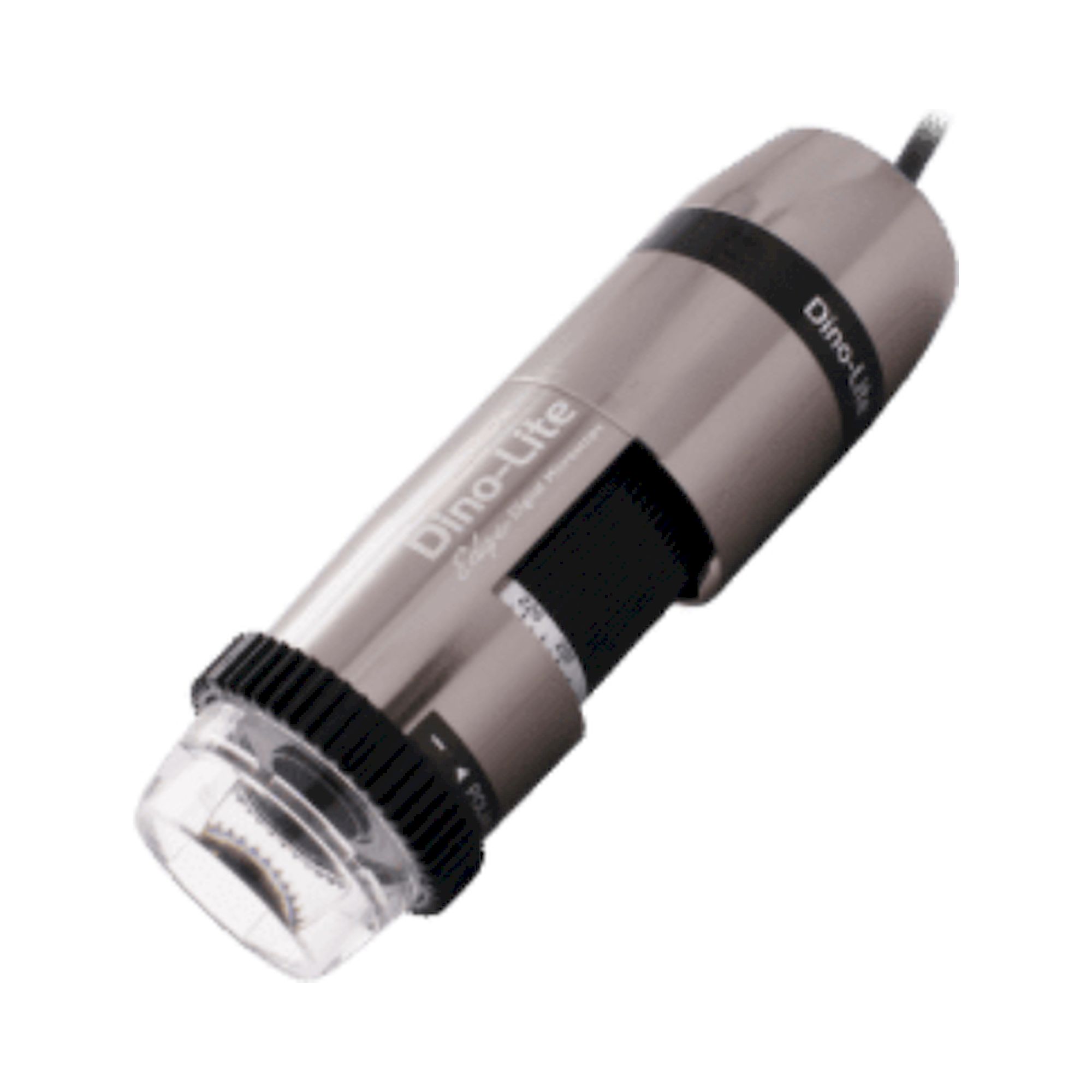

↕ LWD-Varianten (AM7915MZTL etc.) - langer Arbeitsabstand für Inspektion tiefer Bauteile oder in engen Gehäusen ohne Berühren der Oberfläche

Modell	Sensor	Ausstattung	Anschluss
AM4023U	Standard	Basis-Handmikroskop	USB
AM4115T-Serie (GFBW, RFYW, CFVW usw.)	Standard	FLC mit farbigen LED-Segmenten	USB
AM4115T-FUW	Standard	UV 375 nm	USB
AM5216ZT	Standard	EDGE, AMR	USB

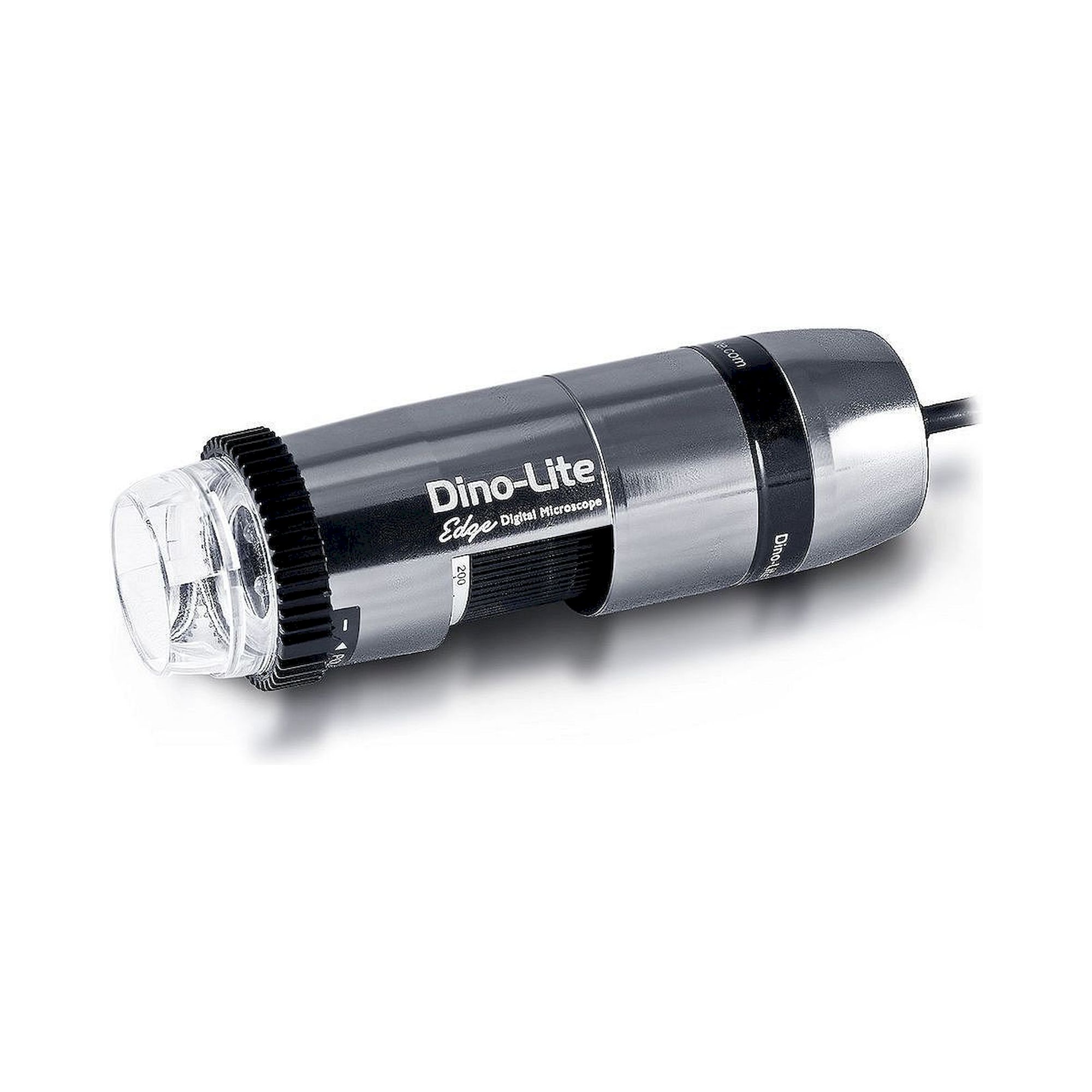

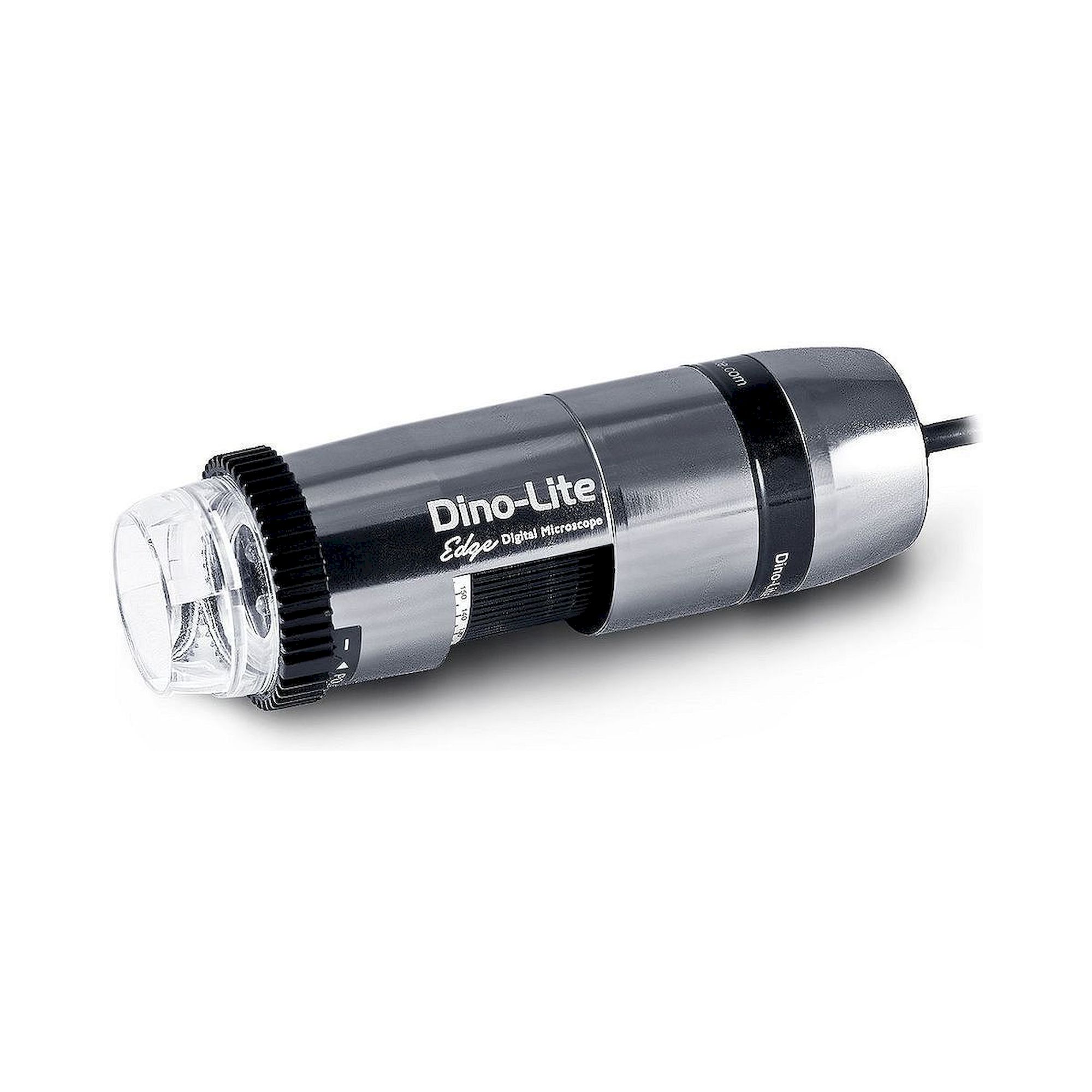

AM7115MZT / AM7115MZTL	5 Mpx	FLC, Polarisation; LWD bei MZTL	USB
AM7515MZT / AM7515MZTL	5 Mpx	FLC, AMR, Polarisation; LWD bei MZTL	USB
AM7915MZT / AM7915MZTL	5 Mpx	AMR, EDOF, EDR, FLC; LWD bei MZTL	USB
AM4815ZT / AM4815ZTL	Standard	EDGE Zoom; LWD bei ZTL	USB
AM5018MZT / AM5018MZTL / AM5018MT	5 Mpx	Zoom; LWD bei MZTL	DVI

Typische Einsatzbereiche: Lötstellen- und Bestückungskontrolle in der Elektronikfertigung, Inspektion von Leiterplatten, Steckverbindern und Kabelenden, UV-Inspektion von Klebstoffen und Fluoreszenzmarkierungen, Polarisationsinspektion spiegelnder Metalloberflächen und Schaltkreisbeschichtungen, Feldinspektion mit WiFi-Adapter (WF-10), motorisch gestützter Fokusbetrieb mit Stellmotor KM-01 sowie Bildarchivierung und Messung über DinoCapture-Software.

Was sind Dino-Lite USB-Handmikroskope und in welchen Industriebereichen werden sie eingesetzt?

Dino-Lite USB-Handmikroskope sind tragbare digitale Mikroskope mit direkter USB-Verbindung zum Computer, die Vergrößerungen von typisch 20x bis 900x ermöglichen. Diese Geräte finden primäre Anwendung in der Qualitätskontrolle, Oberflächeninspektion, Elektronikfertigung, Medizintechnik und Materialprüfung. In der Automobilindustrie werden sie für die Prüfung von Schweißnähten und Oberflächendefekten eingesetzt, während sie in der Halbleiterindustrie zur Inspektion von Lötstellen und Mikrostrukturen dienen.

Welche technischen Auswahlkriterien sind bei Dino-Lite Mikroskopen zu beachten?

Die Auswahl von Dino-Lite Mikroskopen erfolgt primär nach Vergrößerungsbereich, Auflösung und Bildqualität, wobei EDGE-Modelle wie AM73515MZT mit USB 3.0 deutlich höhere Bildwiederholraten bieten. Wichtige Kriterien sind die Polarisationsfunktion für reflexionsfreie Aufnahmen, der Arbeitsabstand bei LWD-Varianten für schwer zugängliche Bereiche und die integrierte Beleuchtung mit einstellbarer Intensität. Spezialmodelle wie das TrichoScope verfügen über UV-Beleuchtung für Fluoreszenzanwendungen, während AMR-Technologie automatische Vergrößerungserkennung ermöglicht.

Welche Standards und Zertifizierungen gelten für Dino-Lite Mikroskope?

Dino-Lite Mikroskope entsprechen den CE-Kennzeichnungsanforderungen nach EN 61010-1 für elektrische Messgeräte und erfüllen die EMV-Richtlinie 2014/30/EU für elektromagnetische Verträglichkeit. Die USB-Schnittstellen sind nach USB 2.0 und USB 3.0 Standards zertifiziert und gewährleisten Kompatibilität mit Windows- und Mac-Betriebssystemen. Für medizinische Anwendungen wie das EarScope gelten zusätzlich die Anforderungen der Medizinprodukteverordnung MDR 2017/745, während industrielle Modelle oft die IP54-Schutzklasse für Staub- und Spritzwasserschutz aufweisen.

Was sind die Hauptunterschiede zwischen den Dino-Lite Produktvarianten AM73915MZT und AM73515MZT?

Das AM73915MZT bietet höhere Vergrößerungsraten und erweiterte Zoom-Funktionalität, während das AM73515MZT als EDGE-Modell mit USB 3.0-Technologie für schnellere Datenübertragung und flüssigere Live-Bilder optimiert ist. Beide Modelle verfügen über Polarisation und AMR-Technologie, unterscheiden sich jedoch in der maximalen Auflösung und Bildwiederholrate. Die L-Varianten wie AM73515MZTL bieten zusätzlich einen vergrößerten Arbeitsabstand (LWD - Long Working Distance) von bis zu 40mm für Anwendungen mit eingeschränkter Zugänglichkeit.

Welche Installationsanforderungen und Systemkompatibilität haben Dino-Lite USB-Mikroskope?

Dino-Lite Mikroskope benötigen einen freien USB-Port (USB 2.0 oder USB 3.0 je nach Modell) und sind mit Windows 7/8/10/11 sowie macOS ab Version 10.6 kompatibel. Die Installation erfolgt über die mitgelieferte DinoCapture 2.0 Software ohne zusätzliche Treiber, wobei für optimale Leistung bei USB 3.0-Modellen ein entsprechender USB 3.0-Port empfohlen wird. Der Stromverbrauch liegt typisch bei 500mA über USB-Bus, sodass keine externe Spannungsversorgung erforderlich ist. Für professionelle Anwendungen ist die Software auch als SDK für Integration in bestehende Messsysteme verfügbar.

Welche Schutzklassen und Betriebsbedingungen gelten für Dino-Lite Mikroskope?

Dino-Lite Mikroskope sind standardmäßig nach Schutzklasse IP54 gegen Staub und Spritzwasser geschützt und für Betriebstemperaturen von 0°C bis +40°C bei relativer Luftfeuchtigkeit bis 80% ausgelegt. Die robuste Konstruktion mit verstärktem USB-Kabel und schlagfestem Gehäuse eignet sich für industrielle Umgebungen, während die LED-Beleuchtung eine Lebensdauer von über 10.000 Betriebsstunden aufweist. Spezialmodelle für medizinische Anwendungen erfüllen zusätzlich die Anforderungen für Medizinprodukte der Klasse I und sind für den direkten Kontakt mit Patienten zugelassen.

Welche Wartungsintervalle und Kalibrierungsanforderungen haben Dino-Lite Mikroskope?

Dino-Lite Mikroskope erfordern eine jährliche Sichtkontrolle der Optik und USB-Verbindung sowie halbjährliche Reinigung der Linsen mit fusselfreien Tüchern und Isopropanol. Die LED-Beleuchtung ist wartungsfrei ausgelegt und erreicht eine Lebensdauer von typisch 20.000 Betriebsstunden bei kontinuierlicher Nutzung. Für messtechnische Anwendungen wird eine jährliche Kalibrierung der Vergrößerung mittels Referenzmaßstab nach DIN EN ISO 9001 empfohlen, während die Software automatische Funktionsprüfungen beim Start durchführt. Bei intensiver industrieller Nutzung sollte alle zwei Jahre eine Überprüfung der mechanischen Komponenten erfolgen.
