Was sind Karl Quadro Arbeitsplätze und für welche Industriebereiche werden sie eingesetzt?

Karl Quadro Arbeitsplätze sind modulare ESD-sichere Arbeitsplatzsysteme mit standardisierten Abmessungen von 2135x880 mm Grundfläche und Höhen zwischen 1600 mm und 2200 mm. Diese ergonomischen Arbeitsplatzsysteme werden primär in der Elektronikfertigung, Halbleiterindustrie, Präzisionsmontage und in Laboren eingesetzt, wo elektrostatische Entladung kritische Bauteile beschädigen könnte. Das Quadro-System bietet durch sein modulares Konzept mit integrierten Kabelwannen und Klappen höchste Flexibilität für individuelle Anpassungen an spezifische Produktionsanforderungen.

Welche technischen Auswahlkriterien sind bei Karl Quadro ESD-Arbeitstischen zu beachten?

Bei der Auswahl von Karl Quadro ESD-Arbeitstischen sind primär die Arbeitshöhe zwischen 1600 mm und 2200 mm sowie die ESD-Ausführung entscheidend. Die Grundelemente verfügen standardmäßig über eine Arbeitsplatzbreite von 2135 mm bei 880 mm Tiefe und integrierte Kabelwannen mit Klappen für optimales Kabelmanagement. Wichtige Auswahlkriterien sind der erforderliche ESD-Schutz nach DIN EN 61340, die benötigte Arbeitshöhe entsprechend der Nutzeranforderungen sowie die Integration zusätzlicher Module wie Beleuchtung oder Regalsysteme für den spezifischen Arbeitsplatz.

Welche ESD-Normen und Zertifizierungen erfüllen Karl Quadro Arbeitsplatzsysteme?

Karl Quadro ESD-Arbeitsplatzsysteme entsprechen der DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche und gewährleisten kontrollierte Ableitung elektrostatischer Ladungen im Bereich von 10^6 bis 10^9 Ohm Oberflächenwiderstand. Die Arbeitsplätze erfüllen die Anforderungen der IEC 61340-4-1 für ESD-Schutzmaßnahmen und sind nach DIN EN ISO 9241 ergonomisch gestaltet. Zusätzlich entsprechen die Systeme der DIN 4543 für Laboreinrichtungen und bieten zertifizierten Schutz vor elektrostatischen Entladungen bei der Handhabung empfindlicher elektronischer Bauteile.

Was sind die Unterschiede zwischen den verschiedenen Karl Quadro Modellvarianten?

Die Karl Quadro Arbeitsplätze unterscheiden sich hauptsächlich in der Höhenausführung mit 1600 mm Standardhöhe (Serie 10.350) und 2200 mm erhöhter Ausführung (Serie 10.355) bei identischer Grundfläche von 2135x880 mm. Verfügbar sind sowohl ESD-Ausführungen mit antistatischen Eigenschaften als auch Standard-Arbeitstische ohne ESD-Schutz für unkritische Anwendungen. Die Modellnummern 22, 23, 24, 26 und 28 kennzeichnen verschiedene Ausstattungsvarianten und Farbausführungen, wobei alle Grundelemente standardmäßig mit integrierten Kabelwannen und aufklappbaren Abdeckungen für optimiertes Kabelmanagement ausgestattet sind.

Welche Installationsanforderungen haben Karl Quadro Arbeitsplatzsysteme?

Karl Quadro Arbeitsplatzsysteme benötigen eine ebene Aufstellfläche von mindestens 2200x900 mm und einen ESD-gerechten Bodenbelag mit Ableitwiderstand zwischen 10^4 und 10^6 Ohm für ordnungsgemäße Erdung. Die elektrische Installation erfordert einen geerdeten Potentialausgleich über die integrierten ESD-Erdungspunkte sowie 230V Netzanschluss für optionale Beleuchtung und Stromversorgung. Das modulare System ermöglicht werkzeuglose Montage zusätzlicher Komponenten über das Quadro-Profilsystem und ist mit allen gängigen ESD-Zubehörteilen wie Ionisatoren, Handgelenkbändern und ESD-Matten kompatibel.

Welche Schutzart und Betriebsbedingungen bieten Karl Quadro ESD-Arbeitsplätze?

Karl Quadro ESD-Arbeitsplätze sind für den Einsatz in Innenräumen bei Temperaturen von +15°C bis +35°C und einer relativen Luftfeuchtigkeit zwischen 45% und 65% für optimale ESD-Eigenschaften ausgelegt. Die Arbeitsplatzsysteme bieten Schutzart IP20 gegen Berührung und Fremdkörper größer 12 mm Durchmesser und sind für normale Büro- und Produktionsumgebungen ohne aggressive Dämpfe konzipiert. Der ESD-Schutz funktioniert zuverlässig bei einer Umgebungsfeuchte von mindestens 30% und gewährleistet konstante Ableitwiderstände zwischen 10^6 und 10^9 Ohm über die gesamte Arbeitsfläche.

Wie erfolgen Wartung und Inspektion von Karl Quadro ESD-Arbeitsplatzsystemen?

Karl Quadro ESD-Arbeitsplatzsysteme erfordern monatliche Widerstandsmessungen der ESD-Oberflächen mit geeichtem Oberflächenwiderstandsmessgerät nach DIN EN 61340-5-1 zur Überprüfung der 10^6 bis 10^9 Ohm Ableitfähigkeit. Die tägliche Sichtkontrolle umfasst Überprüfung der Erdungsverbindungen und Reinigung mit ESD-gerechten, antistatischen Reinigungsmitteln ohne Silikonzusätze. Bei ordnungsgemäßer Wartung und Einhaltung der Umgebungsbedingungen erreichen die Arbeitsplatzsysteme eine Nutzungsdauer von über 10 Jahren, wobei jährliche Dokumentation der Messwerte für die Qualitätssicherung nach ISO 9001 erforderlich ist.

Arbeitsplätze Karl Quadro

ESD Tische Karl

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.26. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.856,24 € 2.400,20 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.28. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.856,24 € 2.400,20 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.23. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.856,24 € 2.400,20 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.24. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.856,24 € 2.400,20 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.22. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.856,24 € 2.400,20 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.350.24. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x1600 mm
2.662,51 € 2.237,40 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.350.28. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x1600 mm
2.662,51 € 2.237,40 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.350.23. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x1600 mm
2.662,51 € 2.237,40 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.350.22. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x1600 mm
2.662,51 € 2.237,40 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.350.26. ESD-Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x1600 mm
2.662,51 € 2.237,40 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.14. Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.638,94 € 2.217,60 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.18. Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.638,94 € 2.217,60 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.12. Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.638,94 € 2.217,60 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Karl 10.355.13. Arbeitstisch Quadro Grundelement inklusive Kabelwanne mit Klappe, 2135x880x2200 mm
2.638,94 € 2.217,60 €
exkl. Versandkosten

Das Karl Quadro Arbeitsplatzsystem vereint modulare Stahlkonstruktion mit zertifizierter ESD-Schutzfunktion: Alle Tischplatten und Anbauteile erfüllen einen Oberflächenwiderstand von 10⁵-10⁹ Ω nach DIN EN 61340-5-1 und gewährleisten damit einen lückenlosen EPA-konformen Arbeitsbereich. Die höhenverstellbaren Gestelle decken einen Hubbereich von 720-1.080 mm ab und tragen Lasten bis 150 kg - mit Überlastschutz und pulverbeschichtetem Stahl-Grundkörper für Dauerbetrieb in der Serienfertigung.

Als autorisierter Karl-Distributor führen wir 367 Artikel der Quadro-Baureihe ab Lager, darunter Basisausstattungen, Tischsysteme mit integrierter Kabelwanne, Kabeldurchführung und Steckdosenleisten sowie das komplette Quadro-Zubehörprogramm. Alle Systeme sind nach DIN EN 61340-5-2 geprüft und für den Einsatz in IEC 61340-5-1-konformen EPA-Zonen freigegeben.

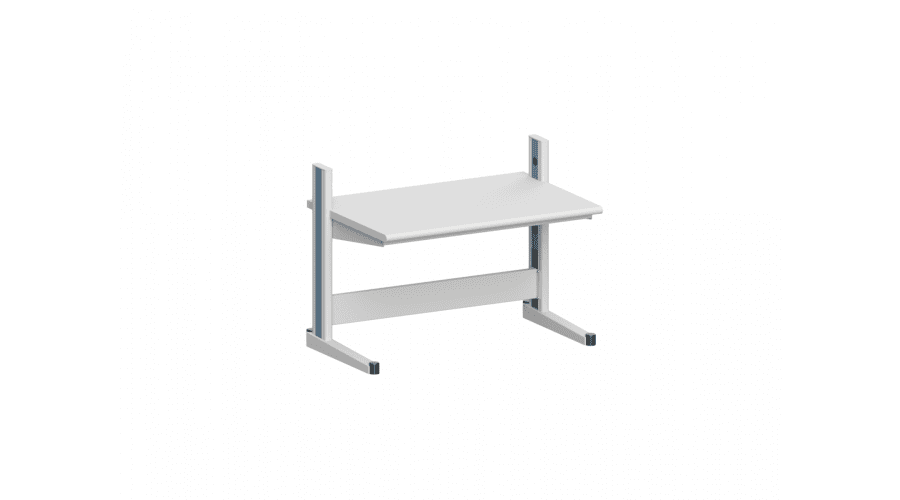

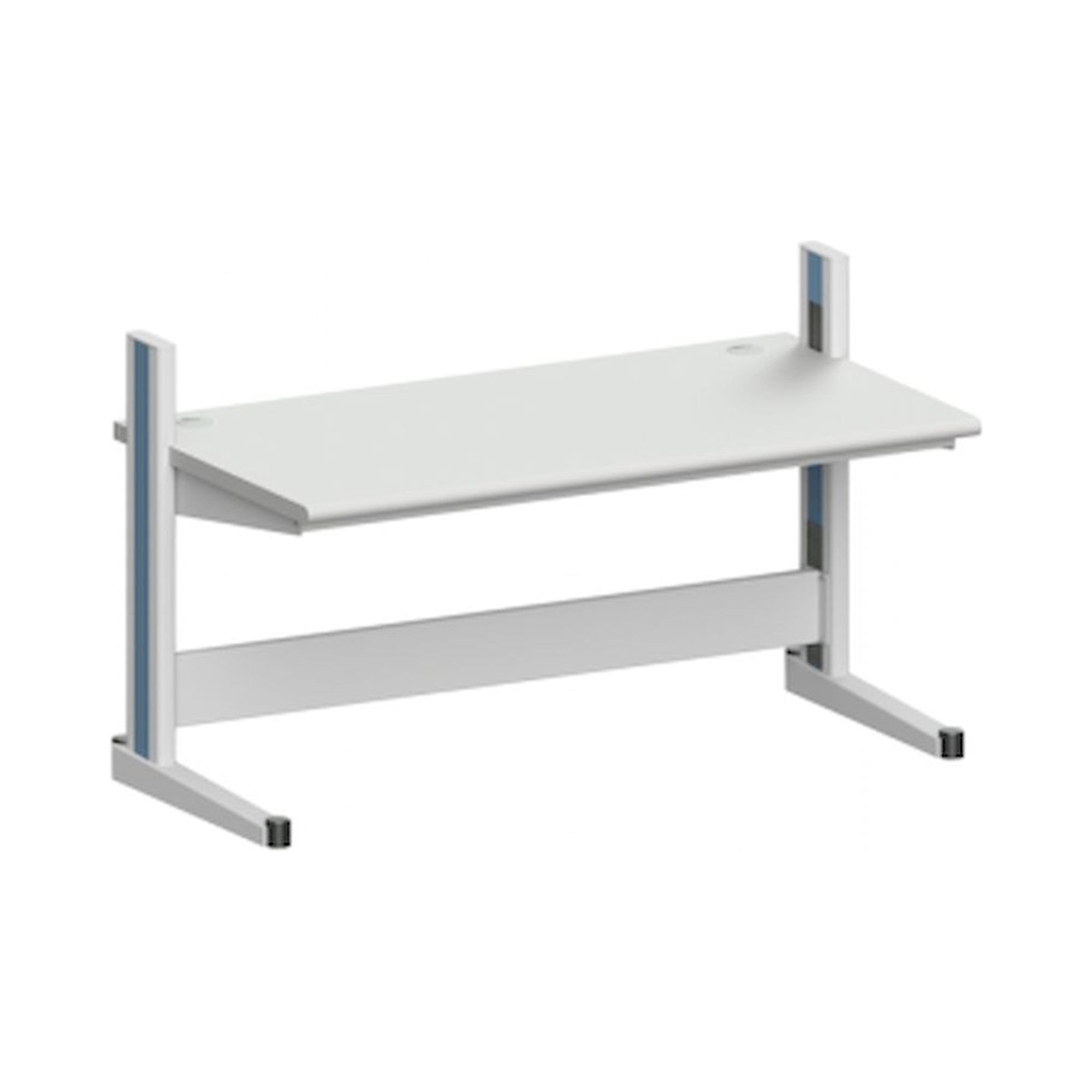

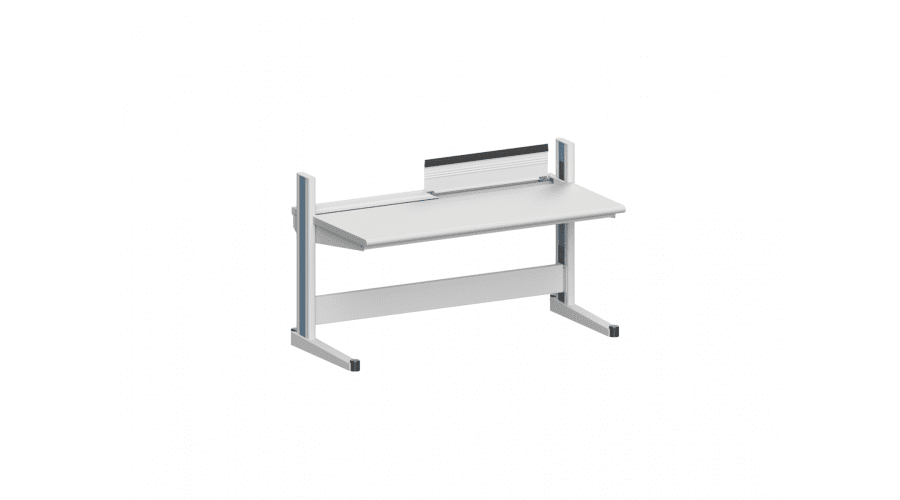

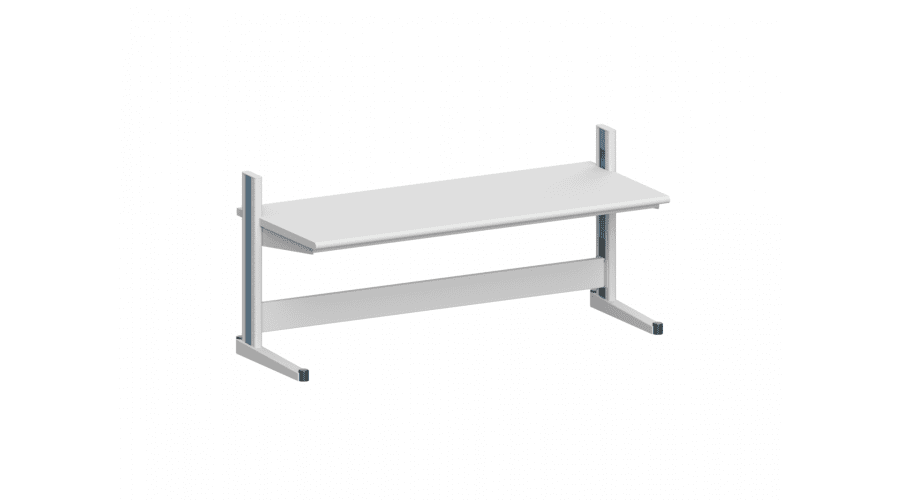

Tischsystem Basisausstattung Karl Quadro Stahlgestell, HV 720-1.080 mm, Traglast bis 150 kg, ESD-Tischplatte Tischsystem mit Steckdosenleisten Karl Quadro Integrierte Steckdosenleiste, EPA-Erdung, IEC 61340-5-1 konform Tischsystem mit Kabeldurchführung Karl Quadro Kabelwanne + Kabeldurchführung, geordnetes Kabelmanagement, ESD-sicher Tischsystem inklusive Kabelwanne Karl Quadro Kabelwanne mit Klappe, verdeckte Kabelführung, EPA-konform nach DIN EN 61340 Zubehör Karl Quadro Laufschienen, Anbauteile, Aufbauten - kompatibel mit gesamter Quadro-Baureihe

Technische Vorteile - Arbeitsplätze Karl Quadro im Überblick

⚡ 10⁵-10⁹ Ω Oberflächenwiderstand - ESD-Schutz nach DIN EN 61340-5-1, EPA-zertifiziert

↕ Hubbereich 720-1.080 mm - ergonomische Höhenverstellung für Sitz- und Stehbetrieb

🛠 Traglast bis 150 kg - Stahl-Grundkörper mit integriertem Überlastschutz

⚙ Modulares Quadro-System - Kabelwanne, Steckdosenleisten und Laufschienen kombinierbar

🔒 Gesamtwiderstand < 3,5 x 10⁷ Ω - EPA-Systemerdung nach IEC 61340-5-1

✓ Geprüft nach DIN EN 61340-5-2 - Lebensdauer 10-15 Jahre, Serienfertigungs-freigabe

Karl Quadro - Produktübersicht nach Ausstattungsvariante

Baureihe	Ausstattung	Kabelmanagement	Besonderheit
Quadro Basis	Stahlgestell + ESD-Tischplatte	ohne	Einstiegsversion, vollständig erweiterbar
Quadro + Kabelwanne	Kabelwanne mit Klappe integriert	verdeckt, unter Tischplatte	saubere Optik, Kabel vollständig verborgen
Quadro + Kabeldurchführung	Kabelwanne + Kabeldurchführung	geführt durch Tischplatte	flexibler Anschluss von oben und unten
Quadro + Steckdosenleisten	integrierte Steckdosenleiste + Erdung	direkt am Tischgestell	EPA-Erdung und Stromversorgung kombiniert
Quadro Zubehör	Laufschienen, Anbauteile, Aufbauten	-	kompatibel mit allen Quadro-Varianten

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IEC 61340-5-1, IPC-A-610), Halbleiterfertigung und Wafer-Handling (SEMI S1/S2), Medizintechnikproduktion (ISO 13485), Automotive-Montagelinien (IATF 16949, VDA 6.3), Luft- und Raumfahrt (AS9100), Prüf- und Messtechnik-Arbeitsplätze (DIN EN 61340-5-2)

✓

367 Artikel ab Lager Komplette Karl Quadro-Baureihe - Basis, Kabelwanne, Steckdosenleisten und Zubehör

🛡

Geprüft nach DIN EN 61340-5-1/-5-2 Oberflächenwiderstand 10⁵-10⁹ Ω, EPA-Systemerdung < 3,5 x 10⁷ Ω

⚙

Vollständig modulares System Alle Ausstattungsvarianten untereinander kombinierbar - Traglast bis 150 kg
