Leica Geosystems - Lasermesstechnik für Vermessung, Bau und Leitungsortung

Entfernungen messen, Höhen übertragen, Leitungen finden

Leica Geosystems AG mit Sitz im schweizerischen Heerbrugg gehört zur Hexagon-Gruppe und entwickelt Messtechnik für die Bauausführung. Im Shop führen wir die Baustellenlinien der Marke: Laser-Entfernungsmesser DISTO, Linien- und Punktlaser Lino, automatische Nivelliere der NA-Reihe, Rotationslaser Rugby, Kanalbaulaser PIPER sowie Kabel- und Leitungsortung mit DD und ULTRA.

Die Geräte sind für raue Umgebungen ausgelegt und decken je nach Modell Schutzarten von IP54 bis IP68 und IPX8 ab. Viele Artikel liefern wir als Komplettset mit Handempfänger, Stativ, Nivellierlatte, Signalgenerator oder Zieltafel, damit die Ausrüstung für eine Aufgabe vollständig ist. Wir beraten Sie zur passenden Gerätegattung und zum Zubehör.

🇨🇭Schweizer MesstechnikLeica Geosystems AG mit Stammsitz in Heerbrugg, Teil der Hexagon-Gruppe.

📐Vermessung, Bau und OrtungVom Aufmaß im Innenausbau bis zur Trassensuche im Tiefbau.

🔧Komplette Sets statt EinzelteileRotationslaser mit Rod Eye, Nivelliere mit Stativ und Latte, Ortung mit Signalgenerator.

📦Beratung vor der BestellungWir klären mit Ihnen Laserfarbe, Schutzart, Laserklasse und Zubehör.

Auswahl

Meistgefragte Geräte von Leica Geosystems

Alle Produkte ansehen ->

Laser-Entfernungsmesser-Set 250 m mit P2P-Adapter DST 360-X und Stativ TRI 120 - Leica DISTO X6 P2P-Package Zum Produkt ->

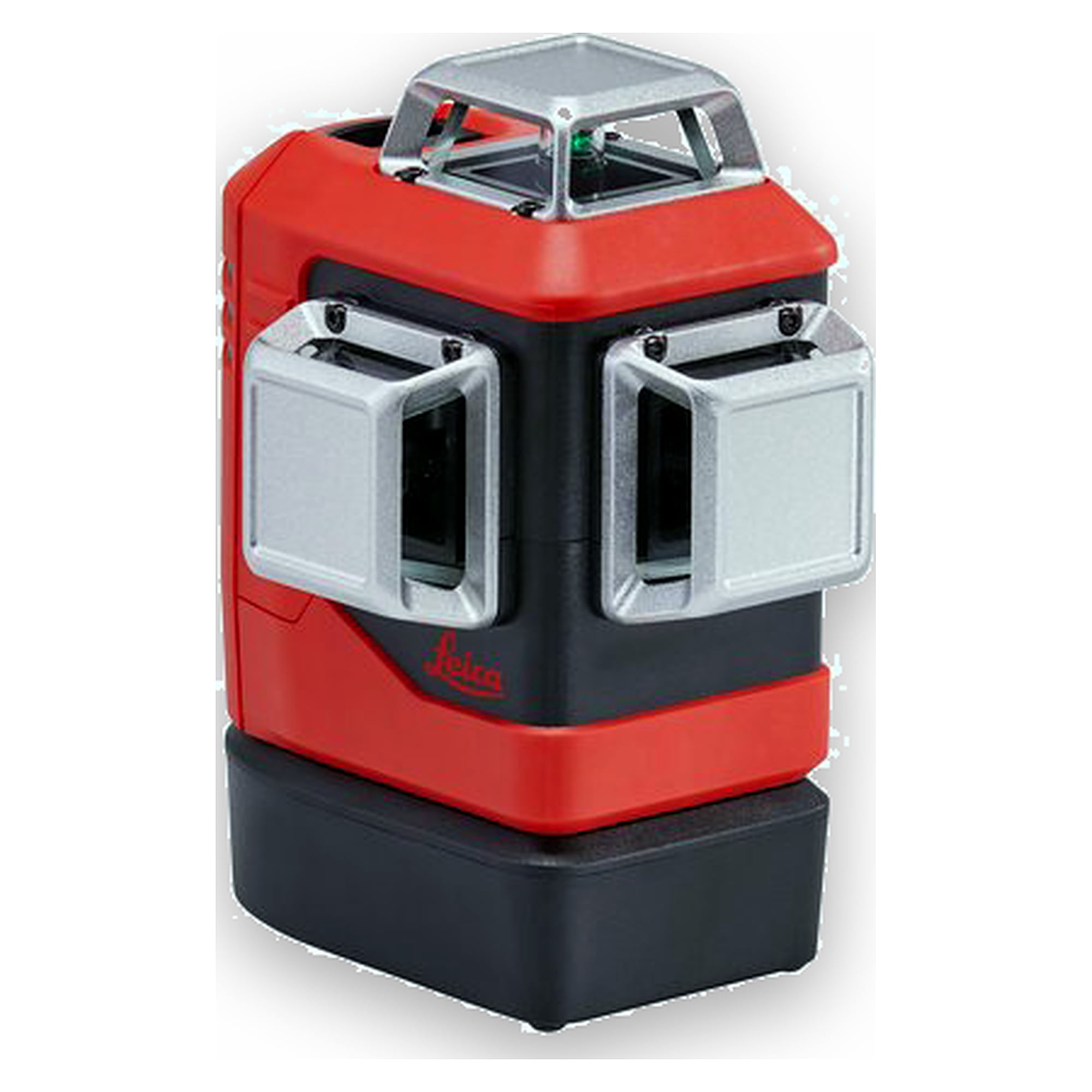

Multi-Linienlaser 3x360° grün 35 m mit Li-Ion-Akku und Koffer - Leica Lino L6G-1 Zum Produkt ->

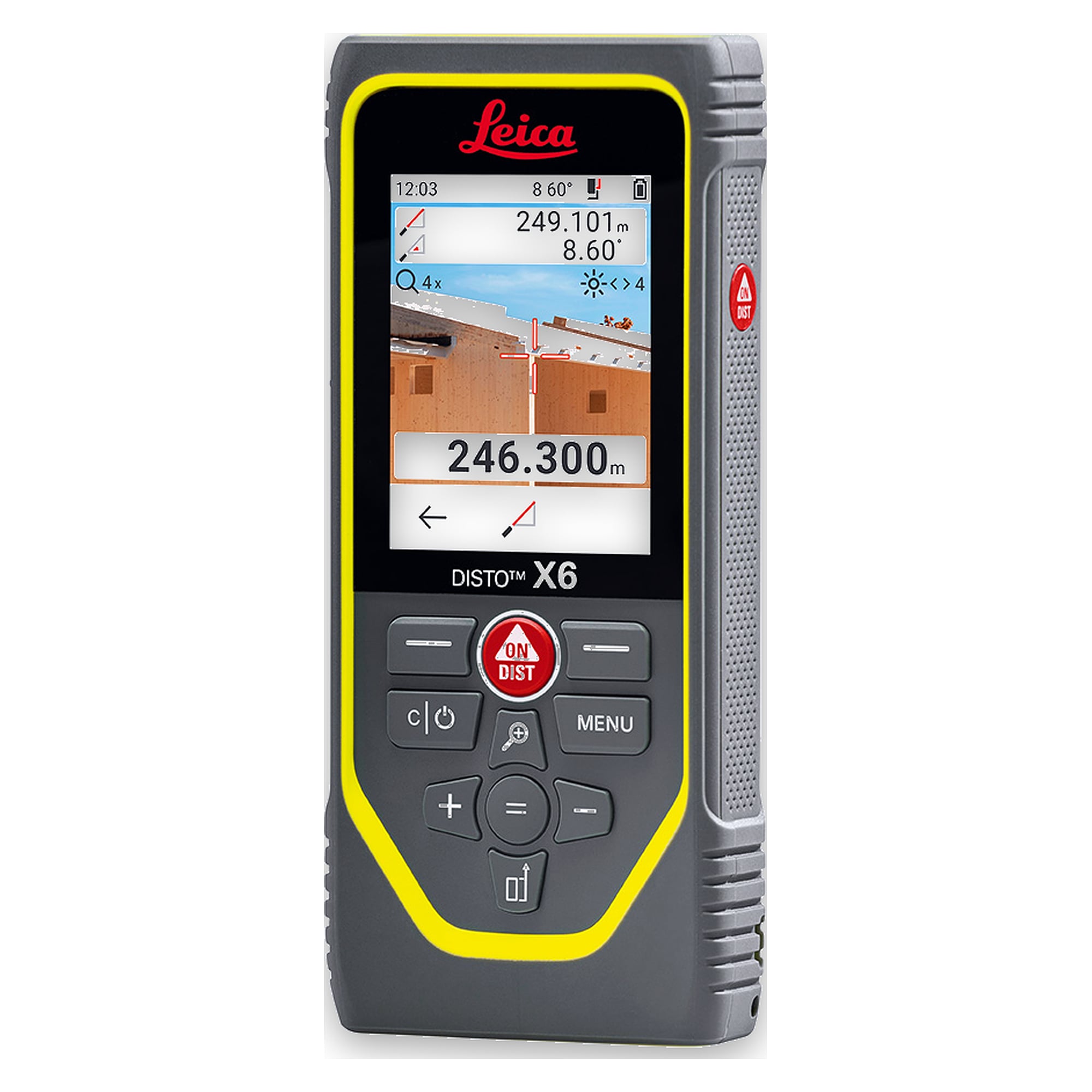

Laser-Entfernungsmesser 250 m mit Touchscreen und Zielsucher IP65 - Leica DISTO X6 Zum Produkt ->

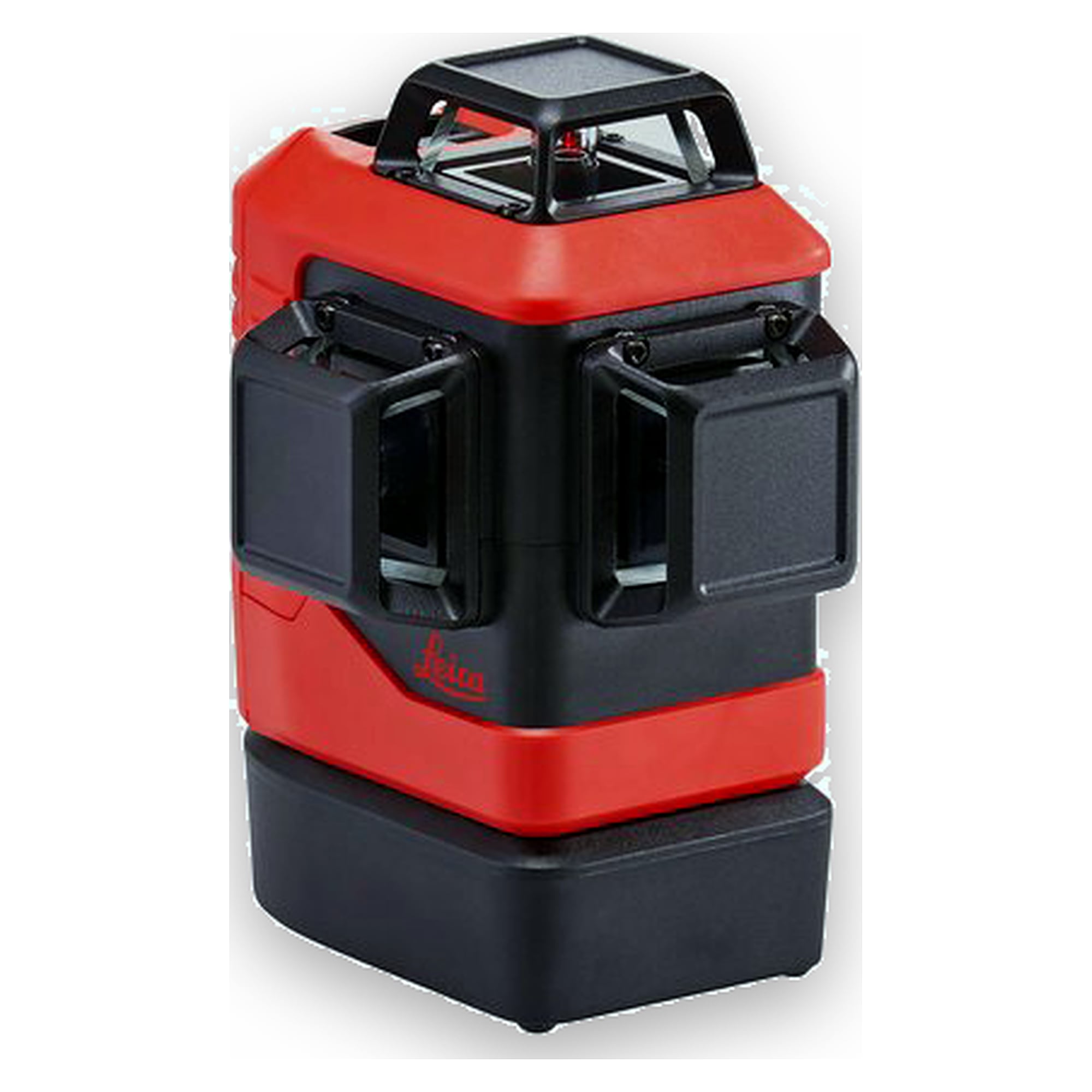

Multi-Linienlaser 3x360° rot 25 m mit Li-Ion-Akku und Koffer - Leica Lino L6R-1 Zum Produkt ->

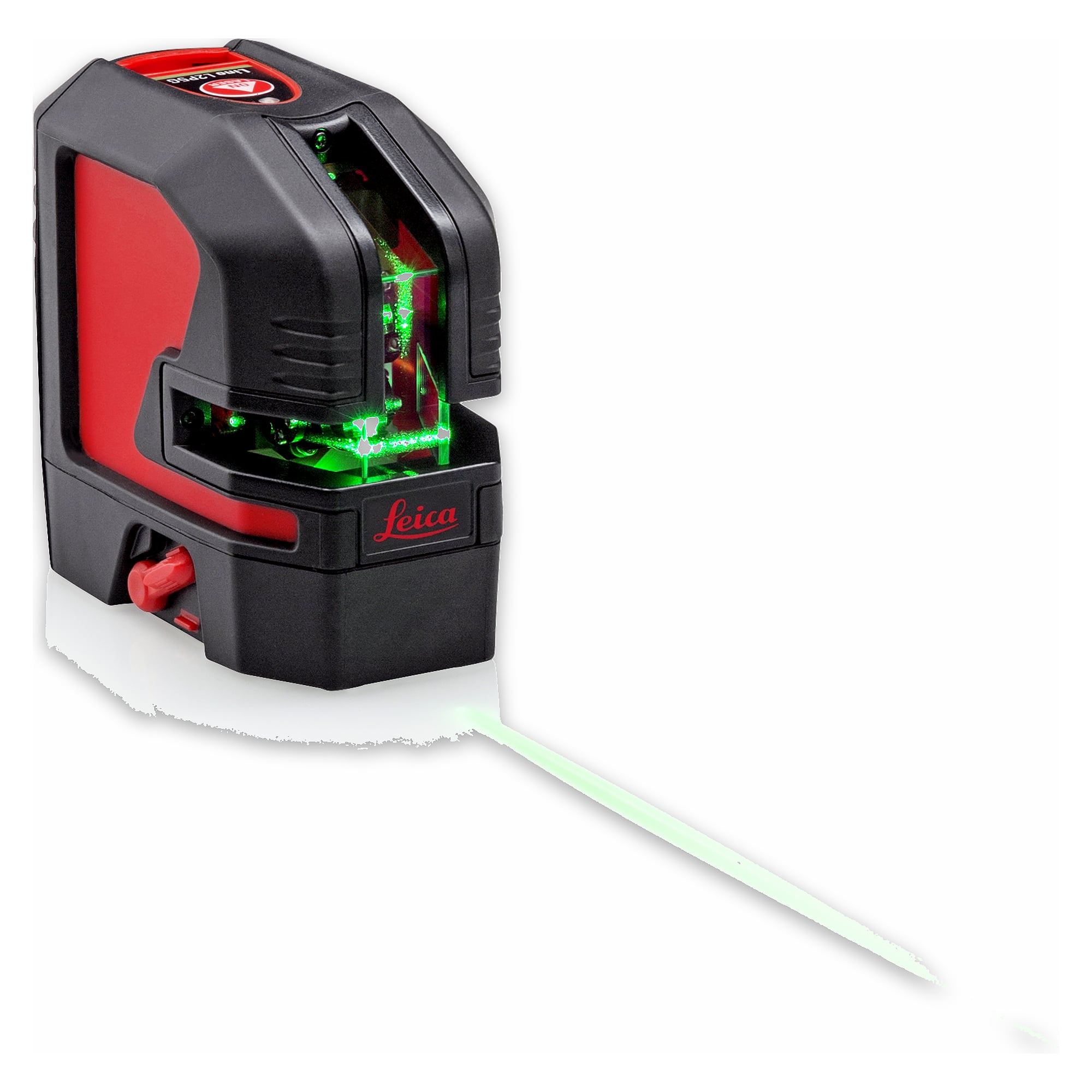

Kombilaser grün 35 m Kreuzlinien und Lotpunkte mit Li-Ionen-Akku und Koffer - Leica Lino L2P5G Zum Produkt ->

Kreuzlinienlaser grün 35 m selbstnivellierend mit Li-Ionen-Akku und Koffer - Leica Lino L2G Zum Produkt ->

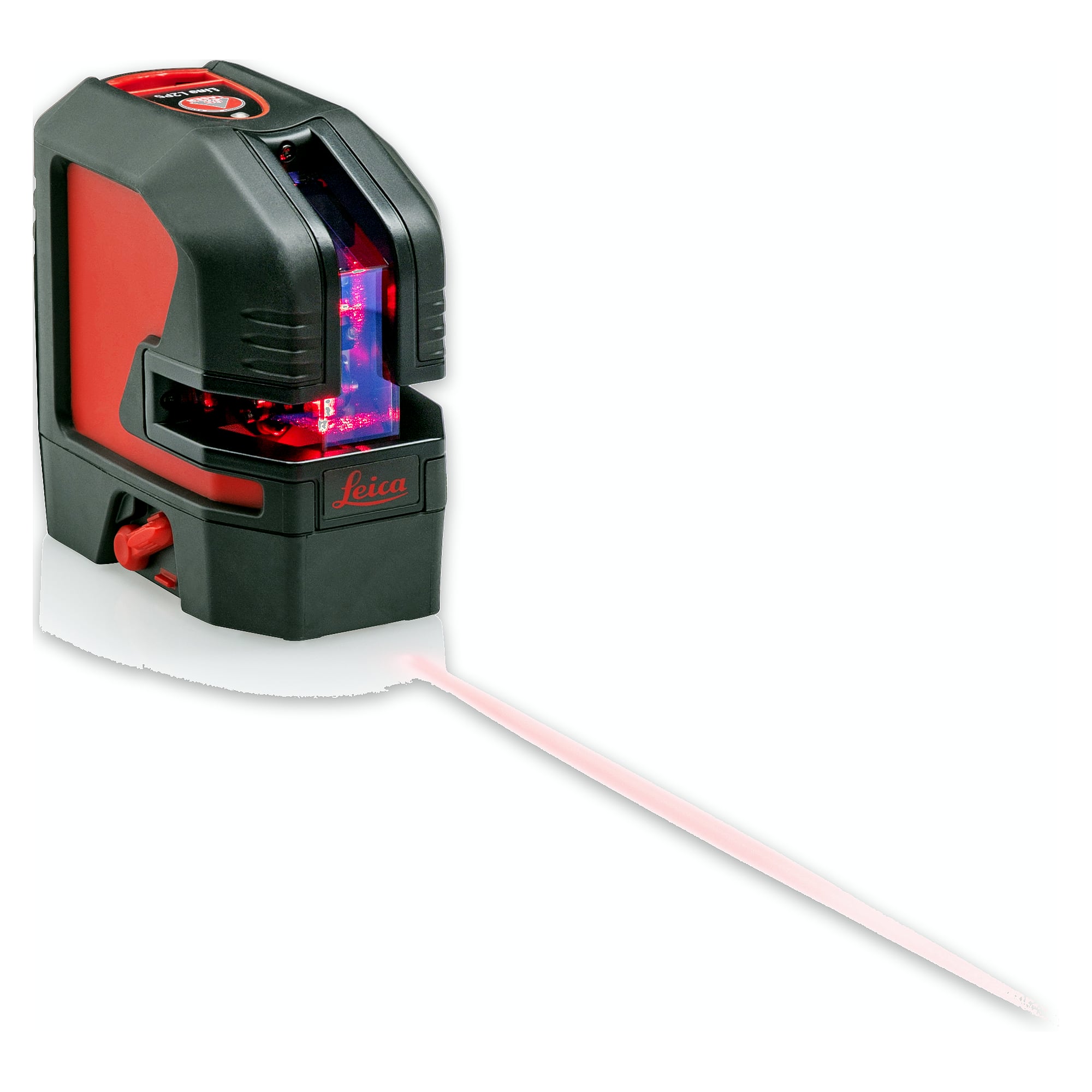

Kombilaser rot 25 m Kreuzlinien und Lotpunkte mit Li-Ionen-Akku und Koffer - Leica Lino L2P5 Zum Produkt ->

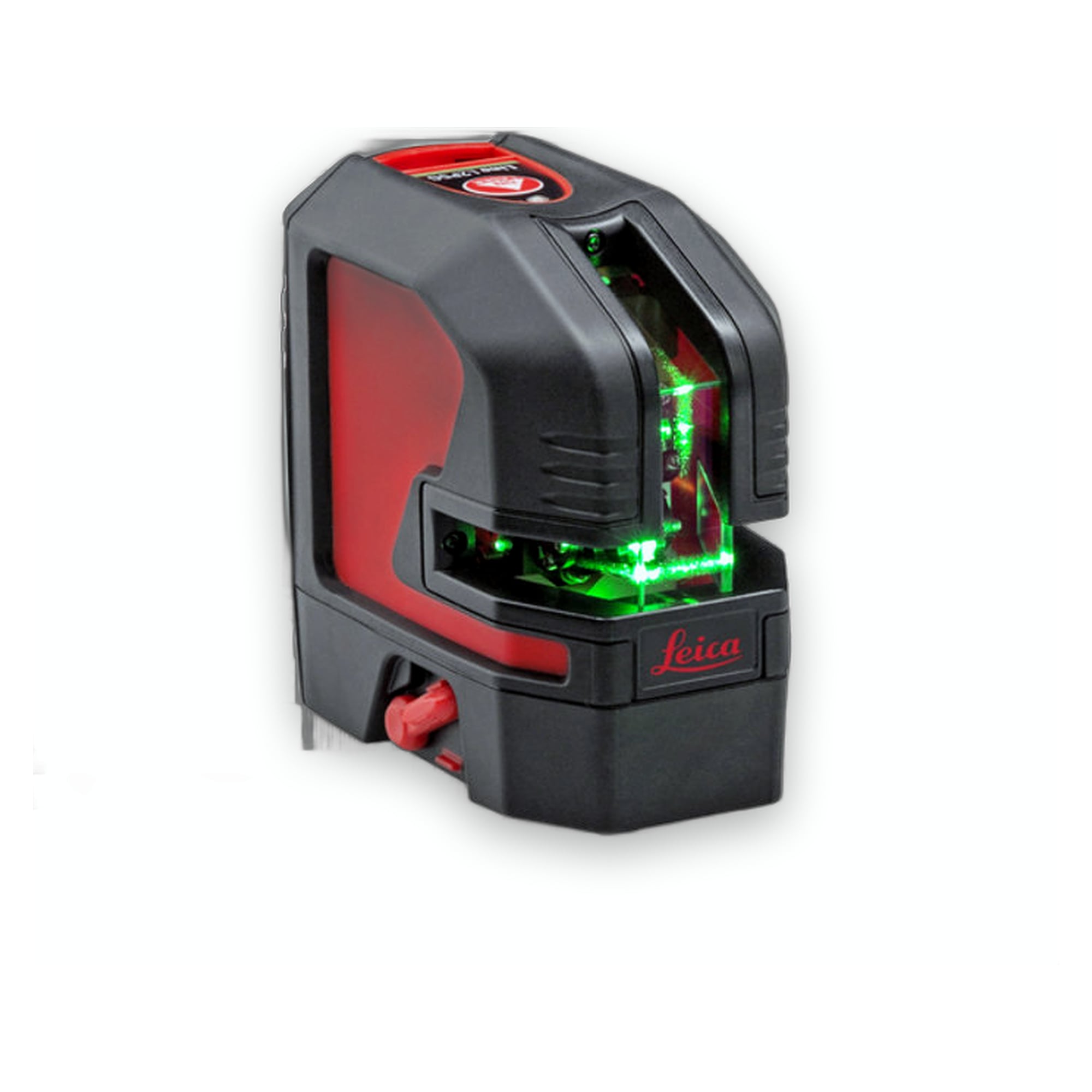

Kreuzlinienlaser grün 35 m selbstnivellierend mit Magnetadapter - Leica Lino L2Gs-1 Zum Produkt ->

Sortiment

Die Produktlinien von Leica Geosystems

Zur Kategorie ->

Laser-Entfernungsmesser DISTO 2 Produkte Handgeräte für Längen, Flächen und Volumen, mit Adaptern wie DST 360-X und Stativen. Linien- und Punktlaser Lino 9 Produkte Loten, Fluchten und rechte Winkel im Innenausbau, wahlweise mit rotem oder grünem Strahl. Automatische Nivelliere NA 3 Produkte Optische Nivelliere für die Höhenübertragung, dazu Stative, Nivellierlatten und Feinmesszubehör. Rotationslaser Rugby 8 Produkte Horizontal, vertikal und mit Neigung, betrieben mit Handempfängern Rod Eye und Maschinenempfängern. Kanalbaulaser PIPER 6 Produkte Rohrleitungs- und Kanalbau mit Neigungsvorgabe, rot oder grün, mit Alignmaster und Zielsets. Kabel- und Leitungsortung DD und ULTRA 12 Produkte Ortungsgeräte mit Signalgeneratoren, Sonden, Signalklemmen und Ortungsstäben.

Beliebt

Kabel- und Leitungsortung DD und ULTRA

Zur Kategorie ->

Leitungsortungsset 12 W bis 4,6 m mit AIM, Signalklemme und Tasche - Leica Ultra System 12 W Advanced Zum Produkt ->

Leitungsortungsset 12 W bis 4,6 m mit Signalklemme und Tasche - Leica Ultra System 12 W Standard Zum Produkt ->

Kabelortungsgerät bis 4,6 m Tiefe mit AIM-Störpegelmessung und Bluetooth - Leica Ultra Advanced Zum Produkt ->

Signalgenerator 12 W mit hoher Ausgangsleistung unter 10 kHz und IP65 - Leica Ultra 12 W Advanced Zum Produkt ->

Kabelortungsgerät bis 4,6 m Tiefe mit über 100 Frequenzen und IP65 - Leica Ultra Standard Zum Produkt ->

Ortungsset bis 7 m Tiefe mit Signalgeber und Kabelverlängerung - Leica DD300 Connect Depth Package Zum Produkt ->

Signalgenerator 12 W mit über 100 Frequenzen und 100 h Betriebsdauer - Leica Ultra 12 W Standard Zum Produkt ->

Ortungsset bis 3 m Tiefe mit GPS, Datenlogging und Signalgeber - Leica DD175 Depth GPS Package 50 Hz Zum Produkt ->

Kaufberater

Das richtige Leica Geosystems Gerät auswählen

Rot oder grün - die Laserfarbe entscheidet über die Sichtbarkeit

Viele Baulaser der Marke gibt es in zwei Strahlfarben. Ein roter Laser genügt im Innenausbau und bei gedämpftem Licht. Ein grüner Strahl ist bei Tageslicht und auf Distanz deutlich besser zu erkennen und lohnt sich überall dort, wo Sie Linie oder Punkt direkt auf dem Bauteil ablesen wollen.

Grüne Modelle tragen bei Leica Geosystems ein G im Namen, zum Beispiel Lino L2G, Rugby 640G oder Piper 200G.

Schutzart und Laserklasse prüfen

Die Geräte decken je nach Bauart Schutzarten von IP54 bis IP68 und IPX8 ab. Für den trockenen Innenausbau reicht ein niedriger Wert. Im Rohrgraben, im Erdbau und bei dauerhafter Nässe sollten Sie zu einem hoch geschützten Gerät greifen.

Die Laserklassen reichen von 1 über 2 und 2M bis 3R. Hellere Klassen sind weiter sichtbar, verlangen aber die Beachtung der Sicherheitshinweise und eine Unterweisung der Anwender.

Direkt ablesen oder mit Handempfänger arbeiten

Entfernungsmesser und Linienlaser lesen Sie unmittelbar ab. Rotationslaser dagegen arbeiten mit einem Handempfänger wie dem Rod Eye, der die Lage der Laserebene optisch und akustisch meldet. Erst dadurch werden große Arbeitsbereiche nutzbar, auch wenn der Strahl mit bloßem Auge längst nicht mehr sichtbar ist.

Innenausbau: direkte Ablesung an Wand und Decke
Außenbaustelle: Empfänger an der Nivellierlatte
Erdbewegung: Maschinenempfänger an der Baumaschine

Kanalbau und Leitungsortung planen

Kanalbaulaser der PIPER Reihe erhalten eine Neigungsvorgabe in Prozent und projizieren den Strahl entlang der geplanten Rohrachse auf eine Zieltafel. So lässt sich das Gefälle über den ganzen Abschnitt kontrollieren.

Für die Ortung gilt das Sender-Empfänger-Prinzip. Ein Signalgenerator legt ein Signal auf die Leitung, direkt, induktiv, über eine Signalklemme oder über eine Sonde im Rohr. Das Ortungsgerät sucht dieses Signal an der Oberfläche. Auswahlkriterien sind die erreichbare Ortungstiefe und die verfügbaren Frequenzen.

Vergleich

Welche Gerätegattung passt zu welcher Aufgabe?

Kriterium	DISTO	Lino	Nivellier NA	Rugby	PIPER	DD und ULTRA
Gattung	Laser-Entfernungsmesser	Linien- und Punktlaser	Automatisches Nivellier	Rotationslaser	Kanalbaulaser	Leitungsortung
Typische Aufgabe	Längen, Flächen und Volumen messen	Loten, Fluchten und rechte Winkel	Höhen übertragen und Gefälle prüfen	Waagerechte oder geneigte Ebene über die Baustelle legen	Gefälle im Rohrgraben vorgeben	Kabel und Rohre im Boden finden
Einsatzort	Innen und außen	Vor allem innen	Innen und außen	Baustelle innen und außen	Rohrgraben und Schacht	Erdbau und Netzbetrieb
Bedienung	Ein Anwender	Ein Anwender	Meist zwei Personen mit Latte	Ein Anwender mit Handempfänger	Ein Anwender mit Zieltafel	Ein Anwender mit Signalgenerator
Ablesung	Display am Gerät	Sichtbare Linien und Punkte	Fernrohr und Nivellierlatte	Empfänger Rod Eye oder Maschinenempfänger	Zieltafel im Rohr	Display mit Signal- und Tiefenanzeige
Strahlfarbe	Rot	Rot oder grün	Kein Laser	Rot oder grün	Rot oder grün	Kein Laser
Typisches Zubehör	Adapter DST 360-X und Stativ	Wandhalter und Zieltafel	Stativ und Nivellierlatte	Rod Eye, Fernbedienung, Maschinenempfänger	Alignmaster und Zielset	Signalklemme, Sonde, Ortungsstab
Typischer Anwender	Innenausbau und Planung	Trockenbau und Elektro	Vermessung und Rohbau	Tief- und Straßenbau	Kanal- und Rohrleitungsbau	Tiefbau und Netzbetreiber

Gut zu wissen

Leica Geosystems in Zahlen

SchweizStammsitz in Heerbrugg, Teil der Hexagon-Gruppe

394Artikel von Leica Geosystems in unserem Shop

6Produktlinien von DISTO bis Leitungsortung

IP68Schutzarten bis IP68 und IPX8 je nach Gerät

FAQ

Häufige Fragen zu Leica Geosystems

Ist Leica Geosystems dieselbe Firma wie Leica Microsystems oder Leica Camera?

Nein. Die Leica Geosystems AG aus Heerbrugg in der Schweiz gehört zur Hexagon-Gruppe und baut Messtechnik für Vermessung, Bau und Leitungsortung. Leica Microsystems und Leica Camera sind davon unabhängige Unternehmen mit Sitz in Wetzlar. Alle drei tragen aus historischen Gründen den Namen Leica, sind heute aber getrennte Firmen mit völlig unterschiedlichen Produkten. Auf dieser Marken-Seite finden Sie ausschließlich Geräte von Leica Geosystems.

Soll ich einen Baulaser mit rotem oder mit grünem Strahl wählen?

Ein grüner Strahl ist bei Tageslicht und auf Distanz deutlich besser sichtbar als ein roter, deshalb sind grüne Geräte im Außenbereich und in hellen Räumen im Vorteil. Ein roter Laser genügt für den Innenausbau bei gedämpftem Licht. Bei Leica Geosystems erkennen Sie die grünen Varianten am Zusatz G im Modellnamen, zum Beispiel Lino L2G, Rugby 640G oder Piper 200G.

Wozu dient der Handempfänger Rod Eye bei einem Rotationslaser?

Ein Rotationslaser dreht den Strahl zu einer vollständigen Ebene. Ab einer gewissen Entfernung und bei Tageslicht ist diese Ebene mit bloßem Auge nicht mehr zu sehen. Der Handempfänger Rod Eye wird an der Nivellierlatte oder am Bauteil geführt und meldet optisch und akustisch, ob er über, in oder unter der Laserebene steht. Erst dadurch lassen sich große Arbeitsbereiche auf der Baustelle sauber abarbeiten.

Wie gibt ein Kanalbaulaser der PIPER Reihe das Gefälle vor?

Der Kanalbaulaser wird im Rohr oder im Schacht aufgestellt und erhält eine Neigungsvorgabe in Prozent. Er projiziert den Strahl entlang der geplanten Rohrachse auf eine Zieltafel im nächsten Rohrstück. Die Rohre werden dann so ausgerichtet, dass der Laserpunkt mittig auf der Zieltafel sitzt, damit stimmt das Gefälle über den gesamten Abschnitt. Zubehör wie Alignmaster, Zielsets und Fernbedienung gehört bei vielen Paketen dazu.

Wie funktioniert die Kabel- und Leitungsortung mit DD und ULTRA?

Die Ortung arbeitet nach dem Sender-Empfänger-Prinzip. Ein Signalgenerator legt ein definiertes Signal auf die gesuchte Leitung, entweder direkt über Anschlussklemmen, induktiv oder über eine Signalklemme rund um das Kabel. Für nicht leitende Rohre wird eine Sonde eingeschoben. Das Ortungsgerät sucht dieses Signal an der Oberfläche und zeigt Verlauf sowie geschätzte Tiefe an. Die wichtigsten Auswahlkriterien sind die erreichbare Ortungstiefe und die verfügbaren Frequenzen.
