Was sind Weller Versorgungseinheiten und in welchen Industriebereichen werden sie eingesetzt?

Weller Versorgungseinheiten sind digitale Lötstation-Controller, die präzise Temperaturregelung und Leistungssteuerung für professionelle Lötanwendungen bereitstellen. Diese Systeme kommen primär in der Elektronikfertigung, Leiterplattenbestückung, Rework-Anwendungen und in Entwicklungslaboren zum Einsatz. Die Geräte verfügen über 1- bis 3-Kanal-Konfigurationen mit Leistungsbereichen von 95 W bis 600 W und ermöglichen die gleichzeitige Steuerung mehrerer Lötkolben oder Entlötgeräte. Typische Anwender sind Elektronikfertiger, Servicetechniker, Forschungseinrichtungen und Bildungsinstitutionen, die höchste Präzision bei temperaturkritischen Lötarbeiten benötigen.

Nach welchen technischen Kriterien sollte man Weller Versorgungseinheiten auswählen?

Die Auswahl einer Weller Versorgungseinheit erfolgt primär nach der benötigten Kanalanzahl, Gesamtleistung und Anwendungsart. Einkanalige Einheiten wie die WT 1 mit 95 W eignen sich für einfache Lötarbeiten, während Mehrkanalgeräte wie die WXR 3 mit 420 W Grundleistung und 600 W Spitzenleistung für intensive Rework-Anwendungen konzipiert sind. Die WX-Serie bietet digitale Temperaturregelung mit präziser Sollwerteinstellung, während die WR-Serie für professionelle Produktionsumgebungen mit höheren Leistungsanforderungen entwickelt wurde. Entscheidend sind auch die Kompatibilität zu vorhandenen Lötkolben-Systemen und die erforderliche Temperaturstabilität für spezifische Lötlegierungen.

Welche Normen und Zertifizierungen gelten für Weller Versorgungseinheiten?

Weller Versorgungseinheiten entsprechen den europäischen Sicherheitsnormen EN 60950-1 für IT-Geräte sowie der EMV-Richtlinie EN 55014 für elektromagnetische Verträglichkeit. Die Geräte erfüllen die RoHS-Richtlinie 2011/65/EU zur Beschränkung gefährlicher Stoffe und sind nach DIN EN ISO 9001 Qualitätsstandards gefertigt. Für ESD-kritische Anwendungen entsprechen die Stationen der DIN EN 61340-5-1 Norm zur elektrostatischen Entladungskontrolle. Die CE-Kennzeichnung bestätigt die Konformität mit allen relevanten EU-Richtlinien, während die UL-Zertifizierung für nordamerikanische Märkte den internationalen Einsatz ermöglicht.

Worin unterscheiden sich die verschiedenen Weller Versorgungseinheiten-Serien?

Die WXR-Serie repräsentiert Wellers Spitzenklasse mit 420 W Grundleistung und 600 W Maximalleistung für anspruchsvolle Rework-Anwendungen, während die WR-Serie mit 250-360 W für professionelle Produktionsumgebungen konzipiert ist. Die WX-Serie bietet digitale 1-2-Kanal-Versorgung mit 200 W Leistung und präziser Temperaturkontrolle für Standard-Lötanwendungen. Die WT-Serie stellt die Einstiegsklasse dar mit 95-150 W Leistung für grundlegende Lötarbeiten und Ausbildungszwecke. Hauptunterschiede liegen in der Leistungsabgabe, Kanalanzahl, Display-Technologie und verfügbaren Zusatzfunktionen wie Standby-Modi oder Passwort-Schutz für Produktionsumgebungen.

Welche Installationsanforderungen und Systemkompatibilität haben Weller Versorgungseinheiten?

Weller Versorgungseinheiten benötigen eine stabile 230 V Netzspannung mit ±10% Toleranz und arbeiten bei Netzfrequenzen von 50-60 Hz. Die Geräte verwenden proprietäre RT-Steckverbinder für Lötkolben und Zubehör, wobei jede Serie spezifische Werkzeugkompatibilität aufweist. Mehrkanalige Systeme wie die WXR 3 erfordern aufgrund der hohen Leistungsaufnahme von bis zu 600 W entsprechend dimensionierte Netzanschlüsse und ausreichende Kühlung. Die Montage erfolgt typischerweise als Tischgerät mit Mindestabläufen von 150 mm zu anderen Geräten, alternativ sind Rack-Montage-Optionen für Systemintegration verfügbar. ESD-Erdungsanschlüsse gewährleisten die elektrostatische Sicherheit in kritischen Produktionsumgebungen.

Welche Schutzklassen und Betriebsbedingungen haben Weller Versorgungseinheiten?

Weller Versorgungseinheiten arbeiten zuverlässig bei Umgebungstemperaturen von +5°C bis +40°C und relativer Luftfeuchtigkeit von 20-80% ohne Kondensation. Die Geräte entsprechen der Schutzklasse I mit Schutzleiteranschluss und verfügen über IP20-Schutz gegen Berührung und Fremdkörper größer 12,5 mm. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt, während die Lagertemperatur -25°C bis +70°C beträgt. Integrierte Überhitzungsschutz-Systeme und Kurzschluss-Sicherungen gewährleisten sicheren Betrieb auch bei extremen Belastungen. Die Ausgangsspannung der Lötkolben liegt typisch bei 24 V Sicherheitsspannung entsprechend SELV-Anforderungen.

Welche Wartungsintervalle und Lebensdauer haben Weller Versorgungseinheiten?

Weller Versorgungseinheiten erfordern alle 6 Monate eine Sichtprüfung auf Beschädigungen und Verschmutzung sowie jährliche Kalibrierungsprüfungen der Temperaturgenauigkeit mit geeichten Messinstrumenten. Die Luftfilter bei leistungsstarken Geräten wie der WXR-Serie sollten quartalsweise gereinigt oder ersetzt werden, um Überhitzung zu vermeiden. Bei ordnungsgemäßer Wartung erreichen die Stationen eine Betriebslebensdauer von mindestens 10 Jahren oder 20.000 Betriebsstunden. Verschleißteile wie Relais und Kondensatoren haben typische Austauschintervalle von 5-7 Jahren je nach Nutzungsintensität. Die integrierte Selbstdiagnose meldet Fehler über LED-Status oder Display-Anzeigen und vereinfacht präventive Wartungsmaßnahmen erheblich.

Versorgungseinheiten Weller

Weller Löttechnik

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Weller T0053500699N. WXR 3 Reworkstation, 3-Kanal-Versorgungseinheit, 420 W (600 W)
3.152,48 € 2.649,14 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Weller T0053366699N. WR 3M, 3-Kanal-Versorgungseinheit, 360 W (400 W)
2.733,73 € 2.297,25 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Weller T0053377699N. WR 2, digitale 2-Kanal-Versorgungseinheit, 250 W (300 W)
1.666,65 € 1.400,55 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Weller T0053451699. WXsmart 2-Kanal-Versorgungseinheit, 300 W /230 V
1.485,82 € 1.248,59 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

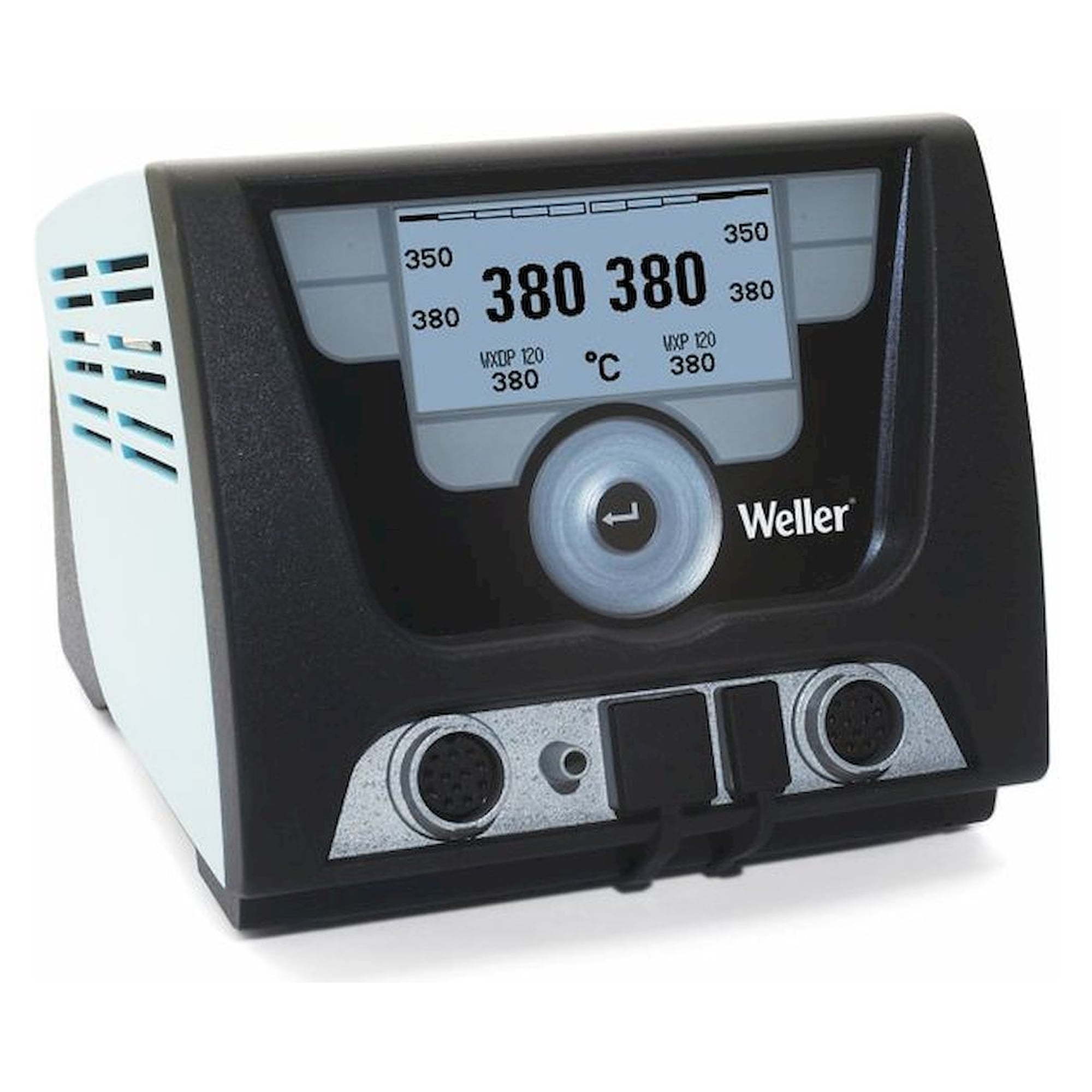

Weller T0053426399N. WXD 2, digitale 2-Kanal-Versorgungseinheit, 200 W (255 W)
1.140,84 € 958,69 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

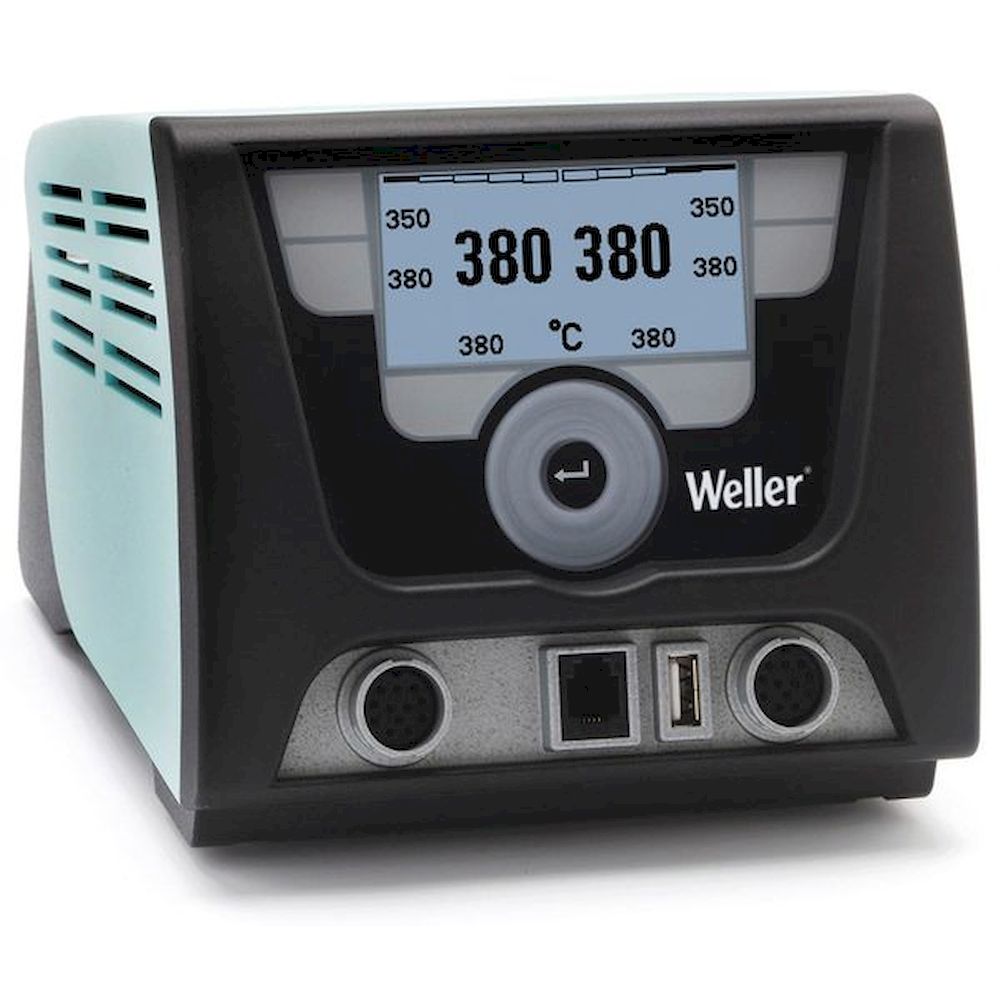

Weller T0053420399N. WX 2, digitale 2-Kanal-Versorgungseinheit, 200 W (255 W)
902,91 € 758,75 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Weller T0053417399N. WX 1, digitale 1-Kanal-Versorgungseinheit, 200 W
770,14 € 647,18 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

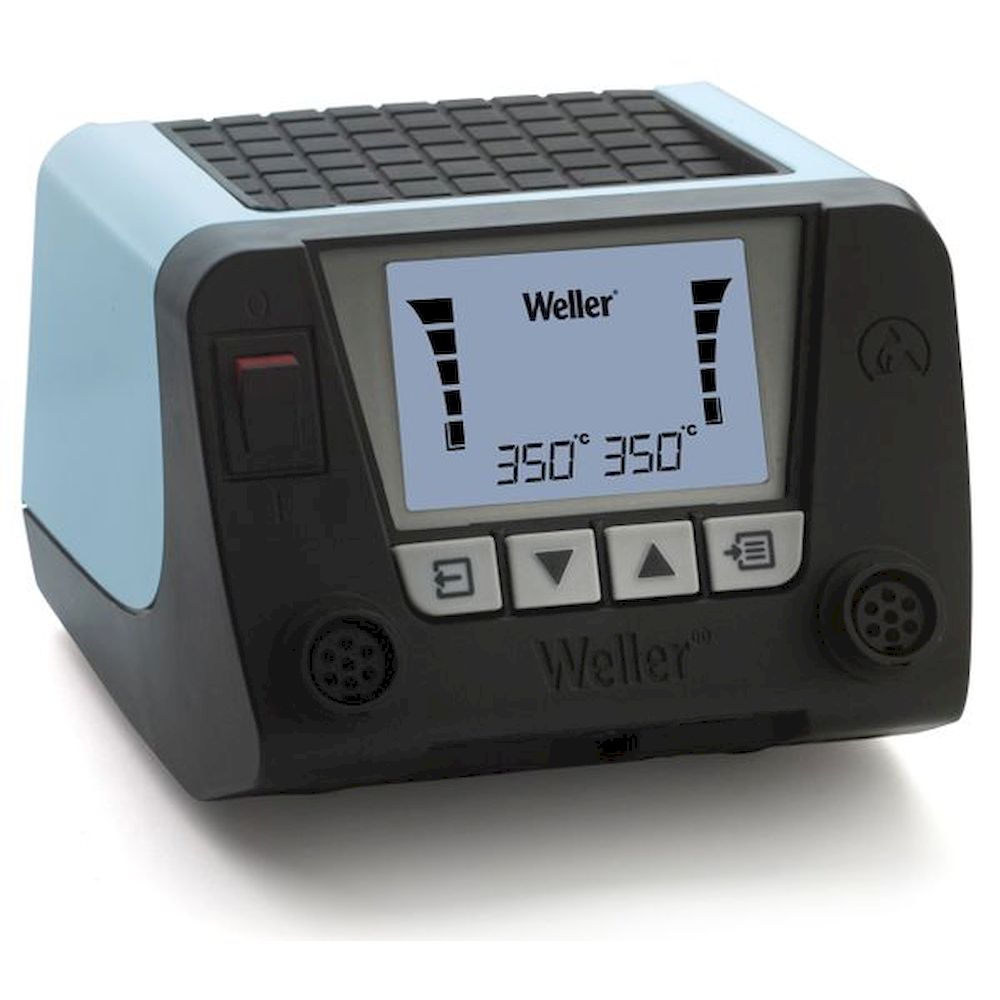

Weller T0053443399. WT 2M, digitale 2-Kanal Versorgungseinheit, 150 W
580,72 € 488,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

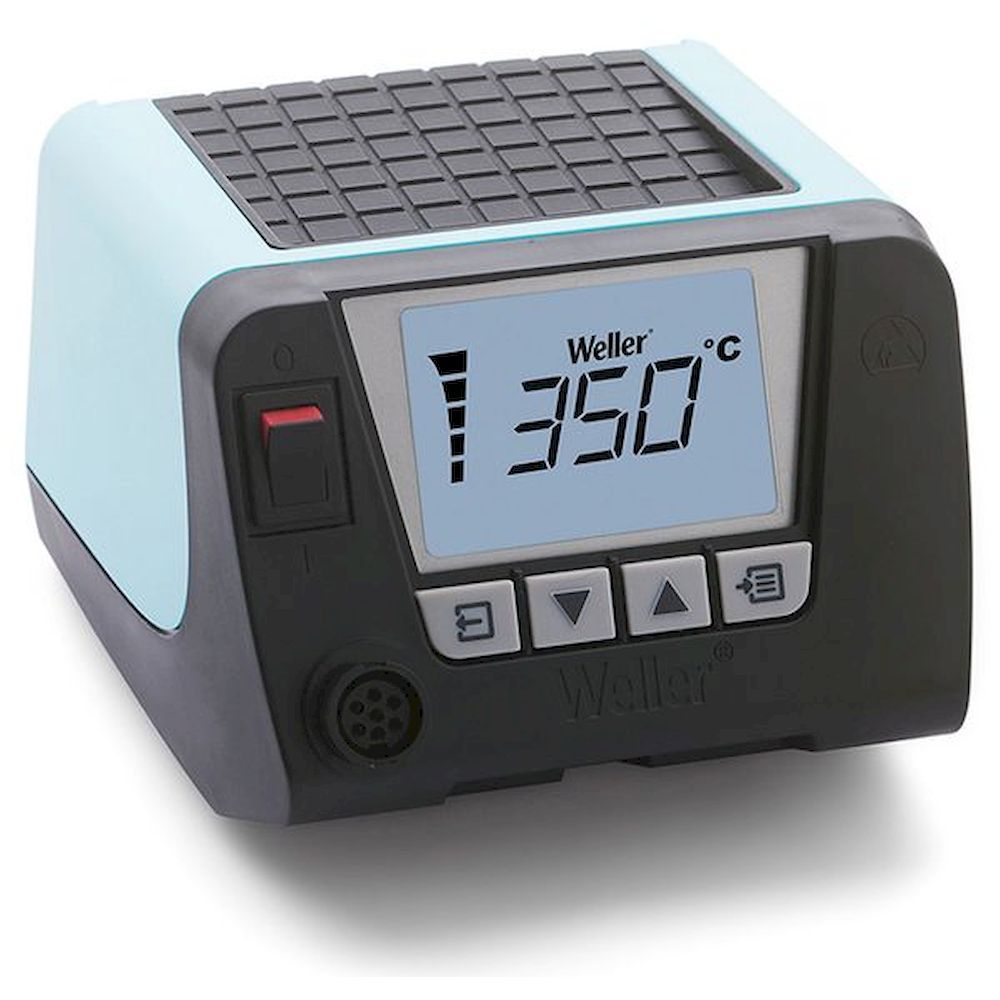

Weller T0053435699N. WT 1H, 1-Kanal-Versorgungseinheit, 150 W
474,66 € 398,87 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

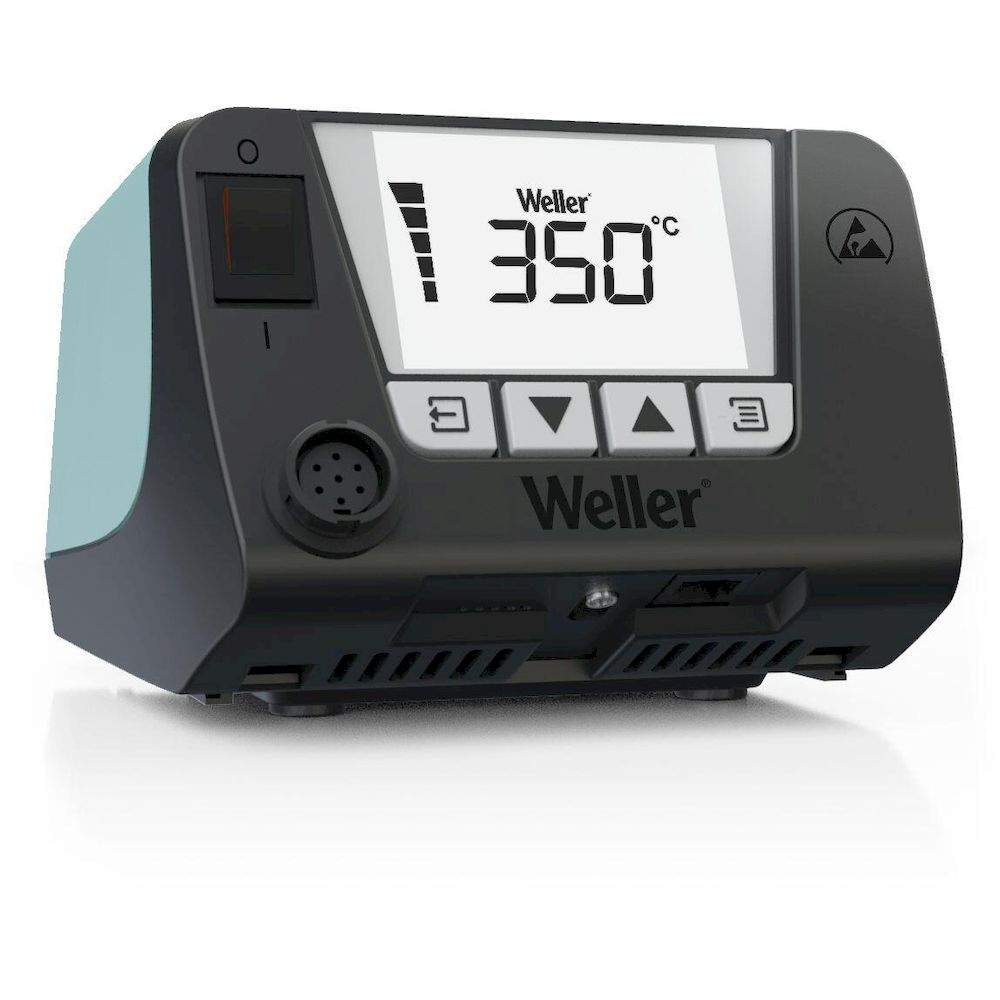

Weller T0053434399N. WT 1 1-Kanal-Versorgungseinheit, 95 W
355,69 € 298,90 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

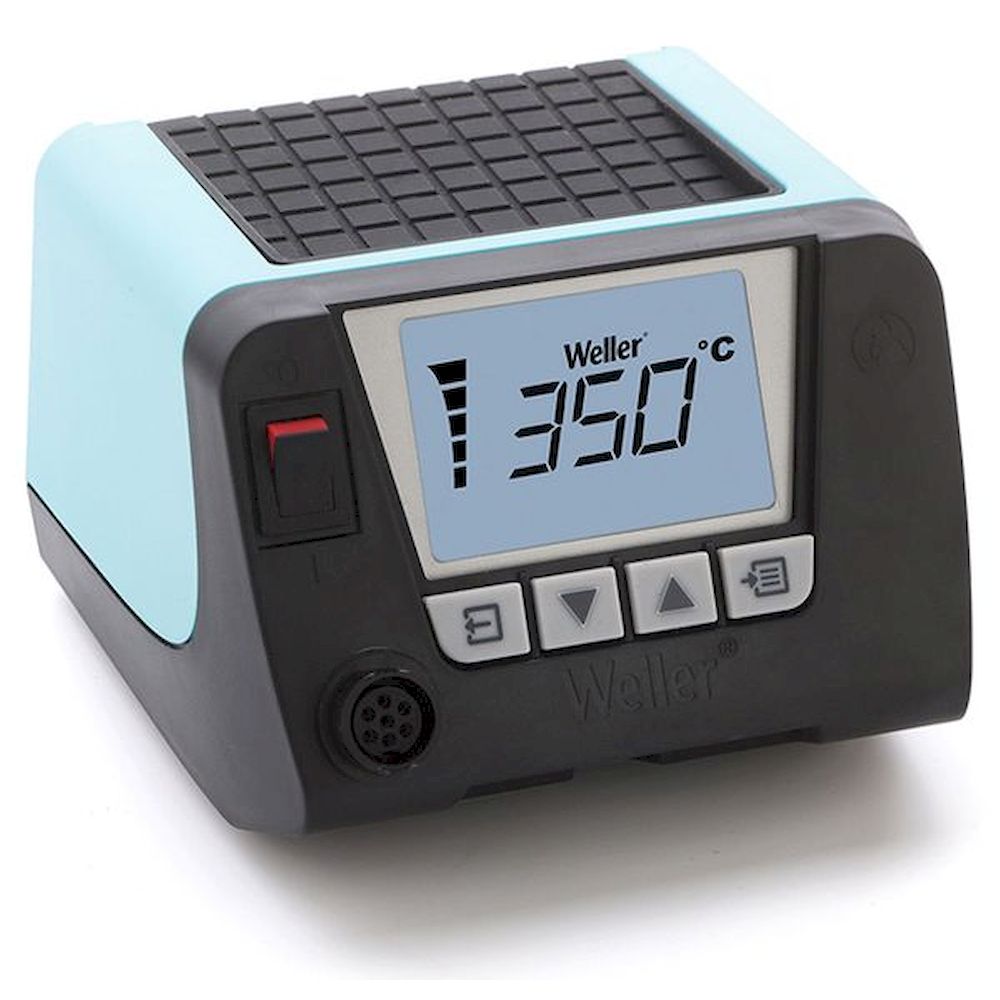

Weller T0053434699N. WT 1, digitale 1-Kanal-Versorgungseinheit, 95 W
326,33 € 274,23 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

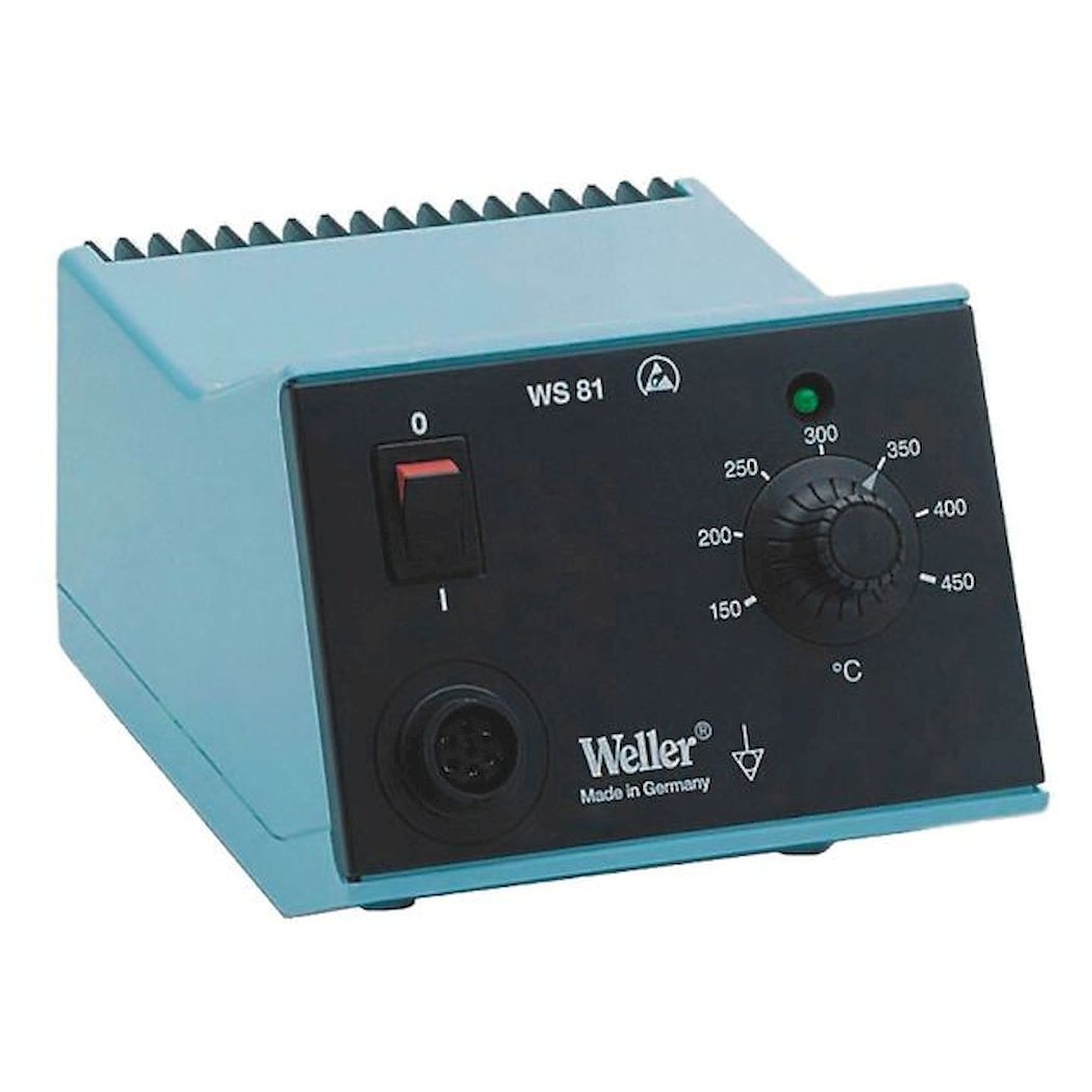

Weller T0053252699N. 1-Kanal-Versorgungseinheit, 200 W
179,63 € 150,95 €
exkl. Versandkosten

Weller Versorgungseinheiten bilden das zentrale Steuerelement professioneller Lötarbeitsplatzsysteme und regeln Temperatur, Leistung und Gasversorgung für angeschlossene Handgriffe und Entlötwerkzeuge. Modelle der WXD- und WSD-Serie liefern Ausgangsleistungen von bis zu 240 W pro Kanal bei Temperaturgenauigkeiten von ±2 °C, während Mehrkanal-Versorgungseinheiten wie die WXD4 bis zu vier unabhängige Werkzeuge gleichzeitig betreiben. Alle Geräte erfüllen die Anforderungen nach DIN EN 61340-5-1 für den Einsatz in EPA-Bereichen und gewährleisten mit Erdungskontrolle und Operator-Überwachung eine sichere elektrostatisch geschützte Umgebung.

Als autorisierter Weller-Fachhändler führt esd.equipment 12 Versorgungseinheiten aus dem aktuellen Weller-Sortiment - von kompakten Einkanal-Stationen für Reparatur und Service bis hin zu programmierbaren Mehrkanal-Systemen für die industrielle Serienproduktion. Alle Einheiten sind kompatibel mit dem Weller WX-, WSD- und WSP-Werkzeugsystem und entsprechen den Normen IEC 60065, IEC 62368 sowie den RoHS-Richtlinien 2011/65/EU.

Technische Vorteile - Versorgungseinheiten Weller im Überblick

⚡ bis 240 W Ausgangsleistung - pro Kanal, WXD-Serie, stufenlos regelbar

🔍 Temperaturgenauigkeit ±2 °C - digitale PID-Regelung, reproduzierbare Lötergebnisse

🛠 bis 4 Kanäle unabhängig - WXD4 Mehrkanal-Versorgung für parallele Werkzeugnutzung

⚙ WX-/WSD-/WSP-kompatibel - universelle Schnittstelle für das gesamte Weller-Werkzeugsystem

🛡 EPA-konform DIN EN 61340-5-1 - integrierte Erdungskontrolle und Operator-Überwachung

✓ RoHS & IEC 62368 zertifiziert - bleifrei geeignet, normgerechter Betrieb in der Elektronikfertigung

Weller Versorgungseinheiten - Produktübersicht nach Baureihe

Baureihe	Leistung / Kanäle	Anwendung	Besonderheit
WX 1	120 W / 1 Kanal	Einzelplatz-Reparatur, Service	Kompakt, WX-Werkzeugkompatibel
WX 2	240 W / 2 Kanäle	Dual-Werkzeug-Betrieb, SMT-Rework	Unabhängige Kanalregelung, ±2 °C
WXD 2	240 W / 2 Kanäle	Serienproduktion, Qualitätssicherung	Digitales Display, Passwortschutz, USB
WXD 4	240 W / 4 Kanäle	Industrielle Mehrplatz-Lötstation	4 unabhängige Ausgänge, vernetzbar
WSD 81	80 W / 1 Kanal	Einstieg Profianwendung, Elektronikservice	Analogregelung, WSP80-kompatibel
WXHAP 200	200 W / 1 Kanal	Heissluft-Rework, BGA-Bearbeitung	Heissluft-Versorgungseinheit, WX-Anschluss

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IPC-A-610, IEC 62368-1), Leiterplattenreparatur und Rework (IPC-7711/7721), Medizingerätefertigung (ISO 13485), Automotive-Elektronik (IATF 16949, VDA 6.3), Luft- und Raumfahrtelektronik (AS9100), ESD-geschützte Arbeitsbereiche (DIN EN 61340-5-1), Labor- und Forschungseinrichtungen, Instandhaltung und Serviceabteilungen in der Industrieelektronik

✓

Autorisierter Weller-Fachhändler Originale Weller-Versorgungseinheiten, WX / WXD / WSD / WXHAP Serie

📦

12 Modelle ab Lager verfügbar Schnelle Lieferung, Einzelstück bis Mengenbedarf

🛡

EPA- & RoHS-konform DIN EN 61340-5-1, IEC 62368-1, RoHS 2011/65/EU
