Schon gewusst? 1 Ω

Der gemeinsame Erdungspunkt verbindet Matte, Band und Gerät sternförmig. Vom Punkt zum Schutzleiter erlaubt IEC 61340-5-1 höchstens 1 Ohm, damit alle Teile auf gleichem Potenzial liegen.

Matten ansehen

Erdungsbausteine

Erdungssysteme

ESD-Erdungsbausteine werden direkt in die Steckdose gesteckt und stellen am Arbeitsplatz sofort einen oder mehrere Erdungspunkte bereit, ohne dass eine feste Wandinstallation erforderlich ist. Das Sortiment umfasst Varianten mit Schuko-Stecker und 1,5-m-Glattkabel oder 2,4-m-Spiralkabel (Warmbier 2200.111.Y / 2200.113.Y), Ausführungen mit 2x DK10, 3x DK10 oder kombinierten DK10- und Bananensteckerbuchsen sowie länderspezifische Modelle für die Schweiz. Die Warmbier-Baureihe 2200 ist konsequent in Gelb gefärbt, um ESD-Sicherheitsbauteile gemäß IEC 61340-5-1 eindeutig zu kennzeichnen.

⚙ Direkte Steckdosenmontage - Schuko- und Euro-Fiche-Versionen; kein Werkzeug, keine Wandbohrung
✓ Kabeloptionen Glatt und Spiral - Glattkabel 2 m (2200.113.Y) und Spiralkabel 2,4 m (2200.111.Y / DK4-Variante)
✦ Anschlusskombinationen - 1x DK10, 2x DK10, 3x DK10, DK10 + Bananenstecker + Öse (Warmbier 2201.245.N)

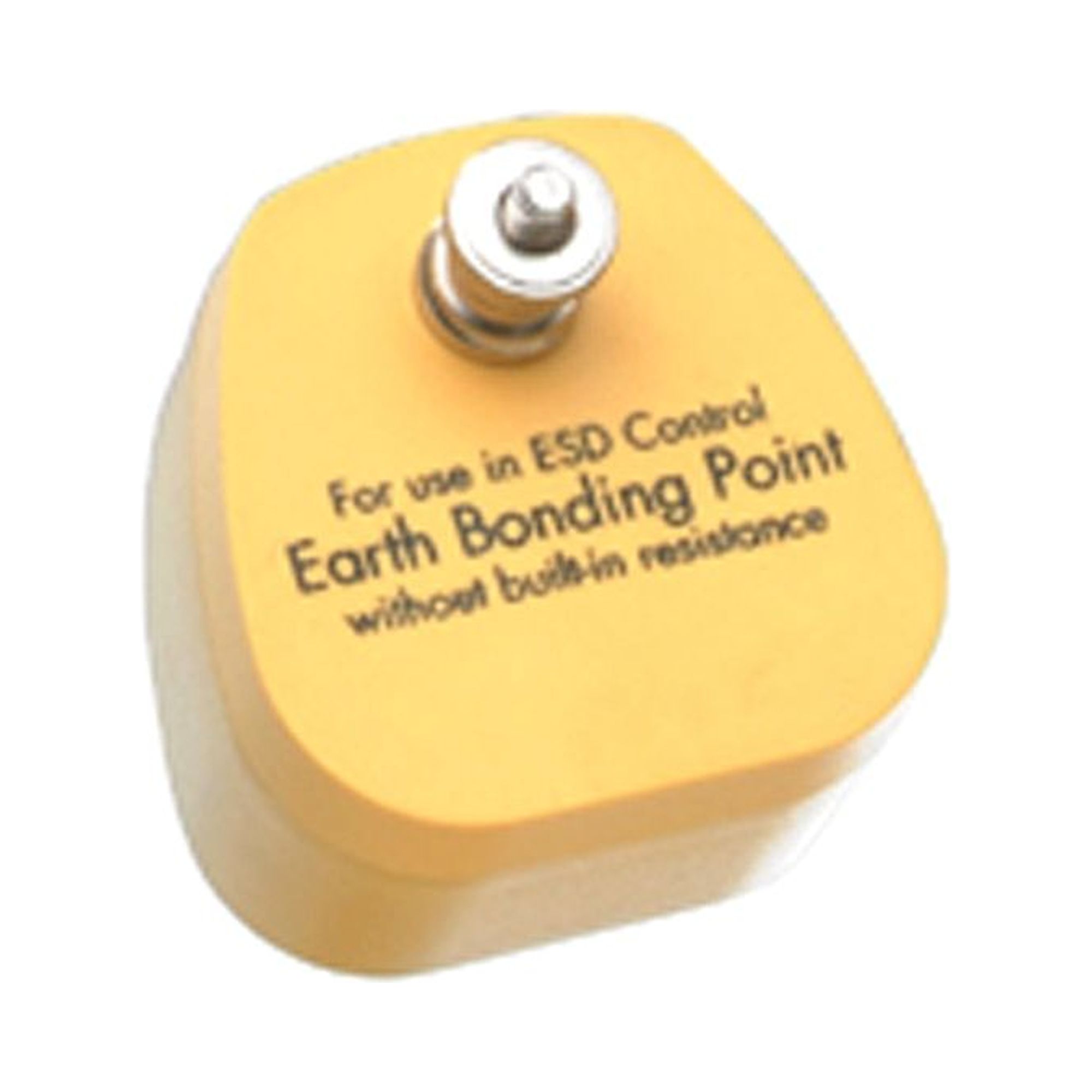

■ Polausgangsklemmen - Schraubanschluss-Variante mit UK-Klemmen für direkte Kabelverbindung ohne Druckknopf
📦 Ländervarianten - Schweizer Steckerversion (3x DK10), DE/EU (Schuko, Euro), gelb

ModellKabelAnschlüsse
Warmbier 2200.110.YOhne KabelDK10 (Basisgerät)
Warmbier 2200.111.YSpiralkabel 2,4 mDK10, schwarz
Warmbier 2200.113.YGlattkabel 2 mDK10, gelb
Warmbier 2201.258-1x DK, 2x Bananenstecker, gelb

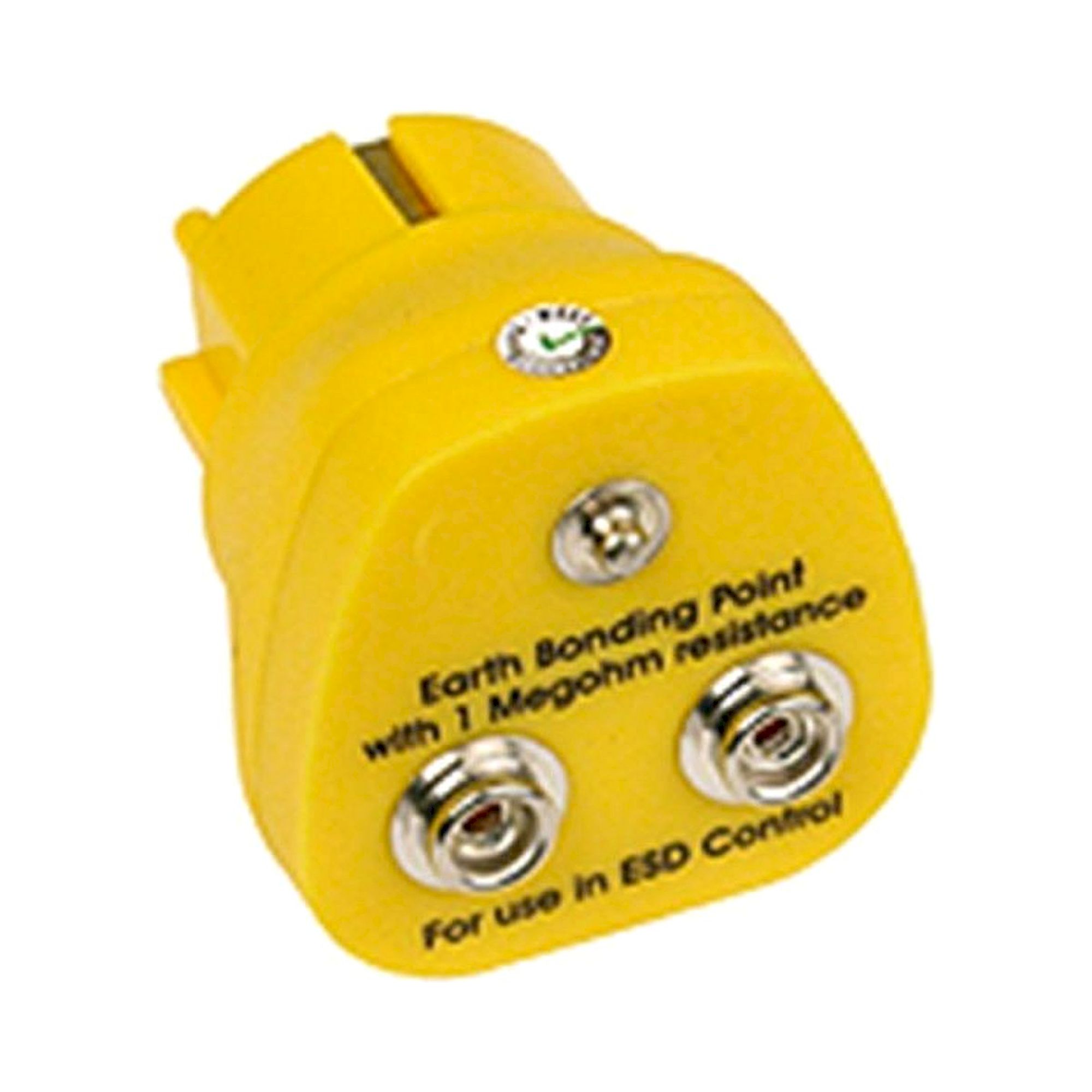

Warmbier 2201.245.N-2x DK10, 4 mm Öse, gelb

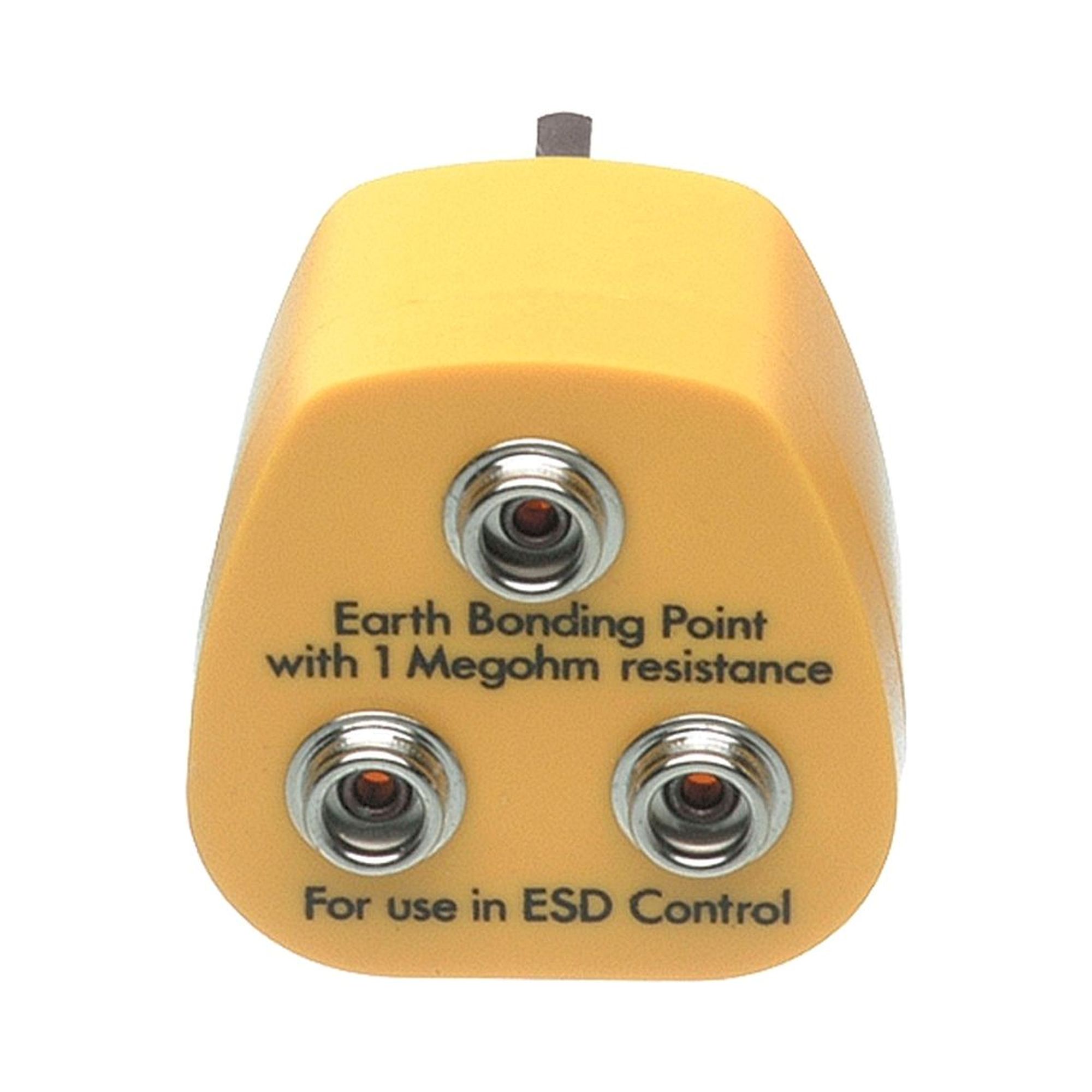

Erdungsstecker CHKabel3x DK10, Schweizer Stecker, gelb

Typische Einsatzbereiche: Temporäre und mobile ESD-Arbeitsplätze ohne feste Wanderdung, Servicestationen in der Elektronikfertigung, Schulungs- und Demoarbeitsplätze sowie Reparatur- und Rework-Bereiche, in denen Tischmatten und Handgelenk-Erdungsbänder schnell und ohne Umbaumaßnahmen geerdet werden müssen.

Anzeigen als Rasteransicht Listenansicht

Artikel 1-24 von 31

Absteigend sortieren
pro Seite
  1. ESD Erdungsbaustein für Tischmontage mit 2,9 m Kabel und 3 x 1 MOhm Anschluss - Bernstein 9-359-1
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein für Tischmontage mit 2,9 m Kabel und 3 x 1 MOhm Anschluss - Bernstein 9-359-1
    12,87 €
  2. ESD Erdungsbaustein für Tischmontage, 1x4 mm Bananenstecker und 2x10 mm Druckknopf - Bernstein 9-359-4
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein für Tischmontage, 1x4 mm Bananenstecker und 2x10 mm Druckknopf - Bernstein 9-359-4
    12,37 €
  3. ESD Erdungsbaustein für Tischmontage, 2x4 mm Bananenstecker und 1x10 mm Druckknopf - Bernstein 9-359-5
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein für Tischmontage, 2x4 mm Bananenstecker und 1x10 mm Druckknopf - Bernstein 9-359-5
    12,37 €
  4. ESD Erdungsleitung 1,8 m mit Erdungsstecker M5 und 2x 10 mm Druckknöpfen - Bernstein 9-343-A
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsleitung 1,8 m mit Erdungsstecker M5 und 2x 10 mm Druckknöpfen - Bernstein 9-343-A
    22,55 €
  5. ESD Erdungsleitung 1800 mm mit Erdungsstecker, 3 x 1 MOhm Sicherheitswiderstand - Bernstein 9-344-A
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsleitung 1800 mm mit Erdungsstecker, 3 x 1 MOhm Sicherheitswiderstand - Bernstein 9-344-A
    20,67 €
  6. ESD Erdungsstecker für EU-Steckdose mit 2 x 1 MOhm und M5 Anschluss - Bernstein 9-359-2
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker für EU-Steckdose mit 2 x 1 MOhm und M5 Anschluss - Bernstein 9-359-2
    12,67 €
  7. ESD Erdungsstecker für EU-Steckdose, 3 x 1 MOhm Sicherheitswiderstand, ohne Kabel - Bernstein 9-359-3
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker für EU-Steckdose, 3 x 1 MOhm Sicherheitswiderstand, ohne Kabel - Bernstein 9-359-3
    12,37 €
  8. ESD Erdungsbaustein mit 1 x DK und 2 x Bananenstecker, je 1 MΩ, gelb - Warmbier 2201.258
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein mit 1 x DK und 2 x Bananenstecker, je 1 MΩ, gelb - Warmbier 2201.258
    13,76 €

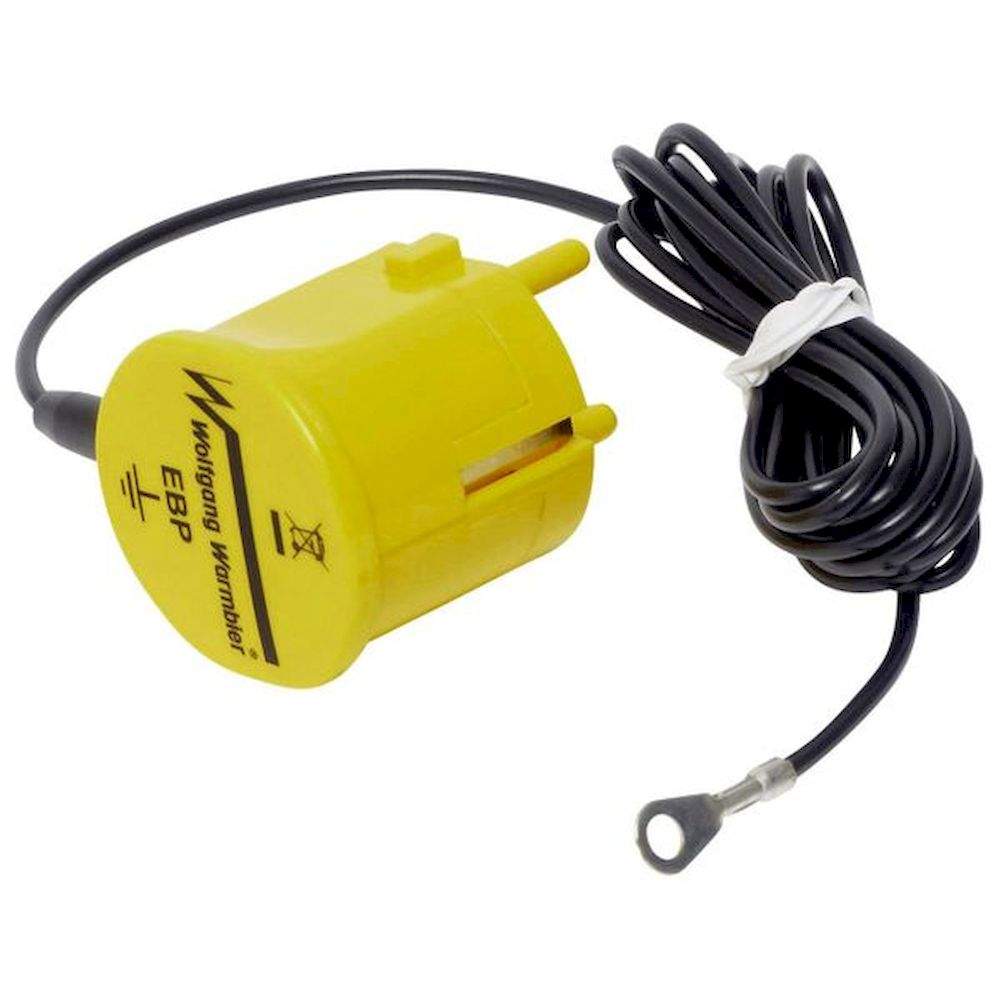

  9. ESD Erdungsbaustein mit 2 m Glattkabel und 4 mm Öse, gelb - Warmbier 2200.113.Y
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein mit 2 m Glattkabel und 4 mm Öse, gelb - Warmbier 2200.113.Y
    16,02 €
  10. ESD Erdungsbaustein mit 2,4 m Spiralkabel und 1 MΩ Sicherheitswiderstand, schwarz - Warmbier 2200.111.Y
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein mit 2,4 m Spiralkabel und 1 MΩ Sicherheitswiderstand, schwarz - Warmbier 2200.111.Y
    16,02 €
  11. ESD Erdungsbaustein ohne Kabel mit Bananensteckerbuchse, schwarz - Warmbier 2200.110.Y
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsbaustein ohne Kabel mit Bananensteckerbuchse, schwarz - Warmbier 2200.110.Y
    16,02 €
  12. ESD Erdungsstecker für die Schweiz mit 3x 10 mm Druckknopf, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker für die Schweiz mit 3x 10 mm Druckknopf, gelb
    15,28 €
  13. ESD Erdungsstecker mit 1x 10 mm Druckknopf und 2x 4 mm Buchse, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker mit 1x 10 mm Druckknopf und 2x 4 mm Buchse, gelb
    11,59 €
  14. ESD Erdungsstecker mit 2 x 10 mm DK und 4 mm Öse, je 1 MΩ, gelb - Warmbier 2201.245.N
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker mit 2 x 10 mm DK und 4 mm Öse, je 1 MΩ, gelb - Warmbier 2201.245.N
    14,62 €
  15. ESD Erdungsstecker mit 2x M5-Schraubanschluss, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker mit 2x M5-Schraubanschluss, gelb
    13,90 €
  16. Erdungsbaustein mit 1x DK10 und 2x Bananenbuchse - A1-ESD EP0101013
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Erdungsbaustein mit 1x DK10 und 2x Bananenbuchse
    12,90 €
  17. Erdungsbaustein mit Bananenbuchse, ohne Schutzwiderstand - A1-ESD EP0101014
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Erdungsbaustein mit Bananenbuchse, ohne Schutzwiderstand
    14,20 €
  18. ESD Erdungsstecker mit 3x 10 mm Druckknopf, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker mit 3x 10 mm Druckknopf, gelb
    10,39 €
  19. ESD Erdungspunkt mit 3x 10 mm Druckknopf und 3 m Erdungsleitung, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungspunkt mit 3x 10 mm Druckknopf und 3 m Erdungsleitung, gelb
    10,90 €
  20. ESD Erdungsstecker mit 3x 4 mm Bananenbuchse, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker mit 3x 4 mm Bananenbuchse, gelb
    12,37 €
  21. ESD Erdungsstecker mit 2x 10 mm Druckknopf und M5-Schraubanschluss, gelb
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD Erdungsstecker mit 2x 10 mm Druckknopf und M5-Schraubanschluss, gelb
    11,43 €
  22. Schuko-Erdungsbaustein DK4, Spiralkabel 2.4m
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Schuko-Erdungsbaustein DK4 mit Spiralkabel 2,40 m, schwarz
    10,50 €
  23. Schuko-Erdungsbaustein DK10, Spiralkabel 2,40 m
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Schuko-Erdungsbaustein DK10 mit Spiralkabel 2,40 m
    10,50 €
  24. Schuko-Erdungsbaustein DK10, 1,50 m Kabel
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Schuko-Erdungsbaustein mit DK10-Druckknopf und 1,50 m Kabel
    10,50 €
Seite
Was sind ESD-Erdungsbausteine und in welchen Industrien werden sie eingesetzt?
ESD-Erdungsbausteine sind modulare Erdungskomponenten zur sicheren Ableitung elektrostatischer Aufladungen von Personen und Arbeitsmitteln in ESD-sensiblen Umgebungen. Diese Bausteine finden primären Einsatz in der Halbleiterproduktion, Elektronikfertigung, Medizintechnik und Automobilindustrie, wo bereits geringe elektrostatische Entladungen unter 100 Volt empfindliche Bauteile zerstören können. Typische Anwender sind Bestückungslinien, Reinräume, Prüflabore und Reparaturwerkstätten für elektronische Geräte.
Welche technischen Auswahlkriterien sind bei ESD-Erdungsbausteinen entscheidend?
Bei der Auswahl von ESD-Erdungsbausteinen sind primär der Ableitwiderstand zwischen 750 kΩ und 35 MΩ nach DIN EN 61340-5-1, die Anschlussart (10mm Druckknopf, 4mm Bananenstecker oder Schraubanschluss M5) sowie die Kabellänge entscheidend. Warmbier Modelle wie 2200.111.Y bieten 2,4m Spiralkabel, während 2200.113.Y mit 2m glattem Kabel ausgestattet ist. Die Farbkodierung erfolgt standardmäßig in Gelb für Erdungsbausteine und Schwarz für Modulvarianten, wobei die Anschlussvarianten von einfachen DK10-Buchsen bis zu kombinierten Ausführungen mit mehreren Bananenbuchsen reichen.
Welche Normen und Zertifizierungen gelten für ESD-Erdungsbausteine?
ESD-Erdungsbausteine müssen die Anforderungen der DIN EN 61340-5-1 für elektrostatische Kontrolle erfüllen, die einen Ableitwiderstand zwischen 750 kΩ und 35 MΩ sowie eine maximale Entladezeit von 2 Sekunden vorschreibt. Zusätzlich gelten die VDE 0100-410 für Schutzmaßnahmen gegen gefährliche Körperströme und die IEC 61340-4-1 für Prüfverfahren elektrostatischer Eigenschaften. Bei Verwendung in explosionsgefährdeten Bereichen sind zusätzlich ATEX-Richtlinie 2014/34/EU und EN 60079-0 für Ex-Schutz zu beachten.
Welche Unterschiede bestehen zwischen den verschiedenen ESD-Erdungsbaustein-Varianten?
Die Hauptunterschiede liegen in den Anschlussoptionen und regionalen Steckervarianten der ESD-Erdungsbausteine. Standardausführungen wie Warmbier 2201.245.N verfügen über 2x10mm Druckknopfanschlüsse mit 4mm Ösenanschluss, während Modelle wie 2201.258 eine Kombination aus 1x DK10 und 2x Bananenstecker aufweisen. Safeguard SG-ES-3X10DK-GE-CH ist speziell für Schweizer Netzstecker konzipiert, während SG-ES-3X4BA-GE mit 3x4mm Bananenbuchsen internationale Standards erfüllt. Kabelausführungen variieren zwischen Spiralkabeln für bewegliche Anwendungen und glatten Kabeln für stationäre Montage.
Welche Installationsanforderungen und Kompatibilitäten gelten für ESD-Erdungsbausteine?
ESD-Erdungsbausteine erfordern eine fachgerechte Installation mit direkter Verbindung zum Potentialausgleich über einen 1 MΩ Schutzwiderstand nach DIN EN 61340-5-1. Die Anschlusskabel müssen eine Mindestleitfähigkeit von 10⁶ Ohm aufweisen und dürfen 3,5 Meter Länge nicht überschreiten, um Störeinkopplungen zu vermeiden. Modulare Systeme wie UK-Varianten sind kompatibel mit Standard-Hutschienenmontage nach DIN EN 60715, während Tischvarianten eine direkte Verschraubung mit M5-Gewinde oder selbstklebende Befestigung ermöglichen.
Welche Sicherheitsklassen und Betriebsparameter haben ESD-Erdungsbausteine?
ESD-Erdungsbausteine sind nach Schutzklasse IP20 gegen Berührung und Fremdkörper ab 12,5mm Durchmesser geschützt und für Betriebstemperaturen von -10°C bis +60°C ausgelegt. Der integrierte 1 MΩ Schutzwiderstand begrenzt Körperströme auf maximal 0,25 mA bei 250V Netzspannung entsprechend VDE 0100-410. Die zulässige Betriebsspannung beträgt 250V AC/DC, wobei die Isolationsfestigkeit mindestens 1500V für eine Minute betragen muss. Hochwertige Modelle erreichen Schutzart IP40 für erweiterten Schutz gegen 1mm Fremdkörper.
Welche Wartungsintervalle und Prüfanforderungen gelten für ESD-Erdungsbausteine?
ESD-Erdungsbausteine müssen nach DIN EN 61340-5-1 mindestens jährlich auf ordnungsgemäße Funktion geprüft werden, wobei der Ableitwiderstand zwischen 750 kΩ und 35 MΩ liegen muss. Die Prüfung erfolgt mit einem kalibrierten Oberflächenwiderstandsmessgerät bei 10V oder 100V Prüfspannung, zusätzlich sind Sichtkontrolle der Kabel auf Beschädigungen und Funktionstest der Anschlüsse erforderlich. In kritischen Produktionsumgebungen wie der Halbleiterfertigung werden monatliche Kontrollen empfohlen, während die typische Nutzungsdauer bei ordnungsgemäßer Wartung 10-15 Jahre beträgt.
