Was sind Weller Lötspitzen und für welche industriellen Anwendungen werden sie eingesetzt?

Weller Lötspitzen sind hochpräzise Arbeitsenden für professionelle Lötkolben, die in der Elektronikfertigung, Leiterplattenbestückung und Reparaturtechnik eingesetzt werden. Diese austauschbaren Spitzen ermöglichen temperaturgeregeltes Löten von SMD-Bauteilen, Through-Hole-Komponenten und speziellen Anwendungen wie PAD-Reinigung. Haupteinsatzgebiete umfassen die Automobilelektronik, Medizintechnik, Telekommunikation und industrielle Steuerungstechnik, wo reproduzierbare Lötqualität nach IPC-Standards erforderlich ist.

Nach welchen technischen Kriterien wählt man die richtige Weller Lötspitze aus?

Die Auswahl erfolgt primär nach Spitzengeometrie, Abmessungen und Anwendungstyp der zu lötenden Bauteile. Meißelformen wie die RTW-Serie sind in Breiten von 0,7 bis 10,0 mm verfügbar, wobei die RTW 2MS mit 0,7x0,4 mm für feinste SMD-Arbeiten und die RTW 11MS mit 6,0x1,0 mm für größere Verbindungen geeignet ist. Spezialspitzen wie die SMT02 mit 16,8 mm Breite dienen der PAD-Reinigung, während justierte Spitzenpaare mit 0,2 mm Präzision für kritische Rework-Anwendungen konzipiert sind.

Welche Normen und Standards gelten für Weller Lötspitzen im industriellen Einsatz?

Weller Lötspitzen entsprechen den IPC-Lötstandards für Elektronikfertigung sowie der DIN EN 61191 für oberflächenmontierte Baugruppen. Die RTU 330 K MS Ultra Lötspitze erfüllt zusätzlich MIL-SPEC Militärstandards für Luft- und Raumfahrtanwendungen. Alle Spitzen sind RoHS-konform gefertigt und entsprechen der REACH-Verordnung für den europäischen Markt, wobei die Temperaturfestigkeit den Anforderungen der IPC-A-610 für Akzeptanzkriterien elektronischer Baugruppen genügt.

Was unterscheidet die verschiedenen Weller Lötspitzen-Serien RTW, SMT und RTU voneinander?

Die RTW-Serie umfasst Standardspitzen in Meißel- und Kegelform für universelle Lötanwendungen, verfügbar als Einzelspitzen oder justierte Paare mit 45°-Winklung für Rework-Stationen. SMT-Spitzen sind speziell für oberflächenmontierte Technologie konzipiert, mit breiten Reinigungsspitzen von 16,8 bis 35 mm für PAD-Konditionierung. Die RTU-Serie bietet Ultra-Performance-Spitzen wie die RTU 330 K MS mit 33,0 mm Klingenlänge für MIL-SPEC-Anwendungen, die erhöhte Wärmeübertragung und längere Standzeiten gewährleisten.

Welche Kompatibilitätsanforderungen bestehen bei der Installation von Weller Lötspitzen?

Weller Lötspitzen verwenden herstellerspezifische Bajonett- oder Schraubverbindungen, die exakt auf die entsprechenden Weller Lötkolben und Rework-Stationen abgestimmt sind. Die RTW-Spitzen sind für WR-Serie Rework-Systeme konzipiert, während SMT-Spitzen in Selektiv-Lötstationen eingesetzt werden. Die Spitzentemperatur wird über integrierte Sensoren geregelt, wobei die Kalibrierung nach Spitzenwechsel gemäß Herstellervorgaben erfolgen muss, um die Solltemperatur von 150°C bis 450°C präzise einzuhalten.

Welche Betriebstemperaturen und Sicherheitsklassen gelten für Weller Lötspitzen?

Weller Lötspitzen sind für kontinuierliche Betriebstemperaturen von 150°C bis 450°C ausgelegt, wobei die maximale Spitzentemperatur materialabhängig bei 480°C liegt. Die Spitzen entsprechen der Schutzklasse IP20 für trockene Industrieumgebungen und sind für Umgebungstemperaturen von -10°C bis +50°C spezifiziert. Spezialausführungen wie unbenetzbare Spitzen widerstehen aggressiven Flussmitteln und bieten erhöhte chemische Beständigkeit, während verchromte Oberflächen die Standzeit in korrosiven Atmosphären verlängern.

Wie oft müssen Weller Lötspitzen gewartet und ausgetauscht werden?

Die Standzeit von Weller Lötspitzen beträgt bei normalem Betrieb 200 bis 500 Lötvorgänge, abhängig von Temperatur, Flussmitteltyp und Einsatzdauer. Eine tägliche Sichtkontrolle auf Oxidation, Verschleiß und Benetzungsfähigkeit ist erforderlich, wobei die Spitzenreinigung mit feuchtem Schwamm bei Betriebstemperatur erfolgt. Der Austausch wird notwendig bei sichtbarer Erosion, ungleichmäßiger Wärmeverteilung oder wenn die Benetzung trotz Reinigung unzureichend bleibt, typischerweise nach 3 bis 6 Monaten bei industriellem Dauerbetrieb.

Lötspitzen Weller

Weller Löttechnik

Weller bietet ein umfangreiches Lötspitzenprogramm für alle aktuellen Stationsbaureihen: von der klassischen LT-Serie für WD/WE-Stationen über die ET-, PT-, RTM- und RTMS-Serien für WESD/WES/WPP-Stationen bis zu den XNT-, XHT-, XH- und XT-Hochleistungsserien für WX-Stationen. Daneben stehen Spezialserien für Heißluft (HT, LHT), Gaslötkolben (Pyropen/CT6) und robuste Industrieanwendungen (NT, MT) bereit. Die MIL-SPEC-Lötspitzen der RTMS-Serie erfüllen strenge Militär- und Raumfahrtanforderungen.

Weller Lötspitzen sind als Dauerlötspitzen mit Eisenplattierung ausgeführt und in Meißel-, Kegelspitz-, Messer- und Sonderformen erhältlich. Die Spitzen der RTM/RTMS-Serie erreichen Spitzenbreiten bis 0,1 mm für feinste Präzisionsarbeit. Entlötspitzen der Weller-Entlötsysteme sind ebenfalls gelistet.

Kategorien

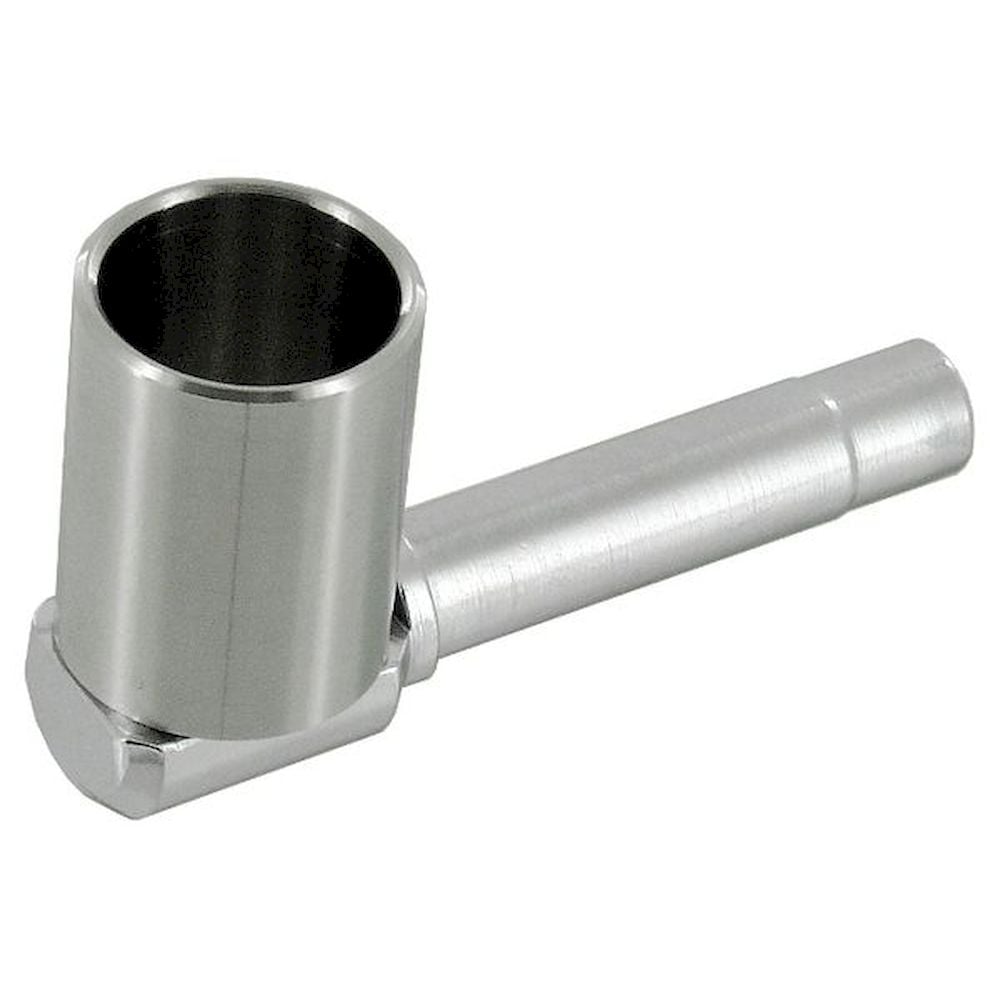

CT6 Weller LötspitzenFür Weller Gaslötkolben und Lötbad W101H

Pyropen Weller LötspitzenGaslötkolben-Zubehör für Pyropen-Baureihe

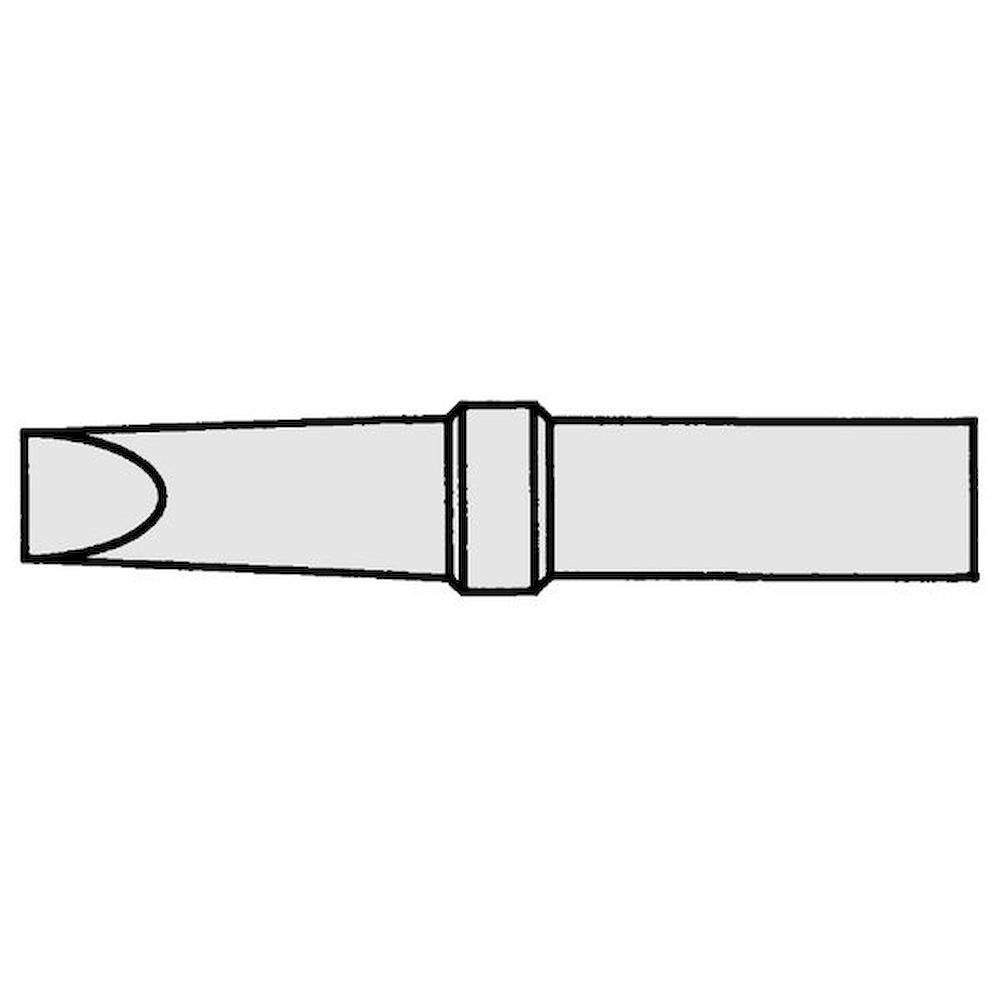

ET Weller LötspitzenET-Serie für WESD51, WES51-Stationen

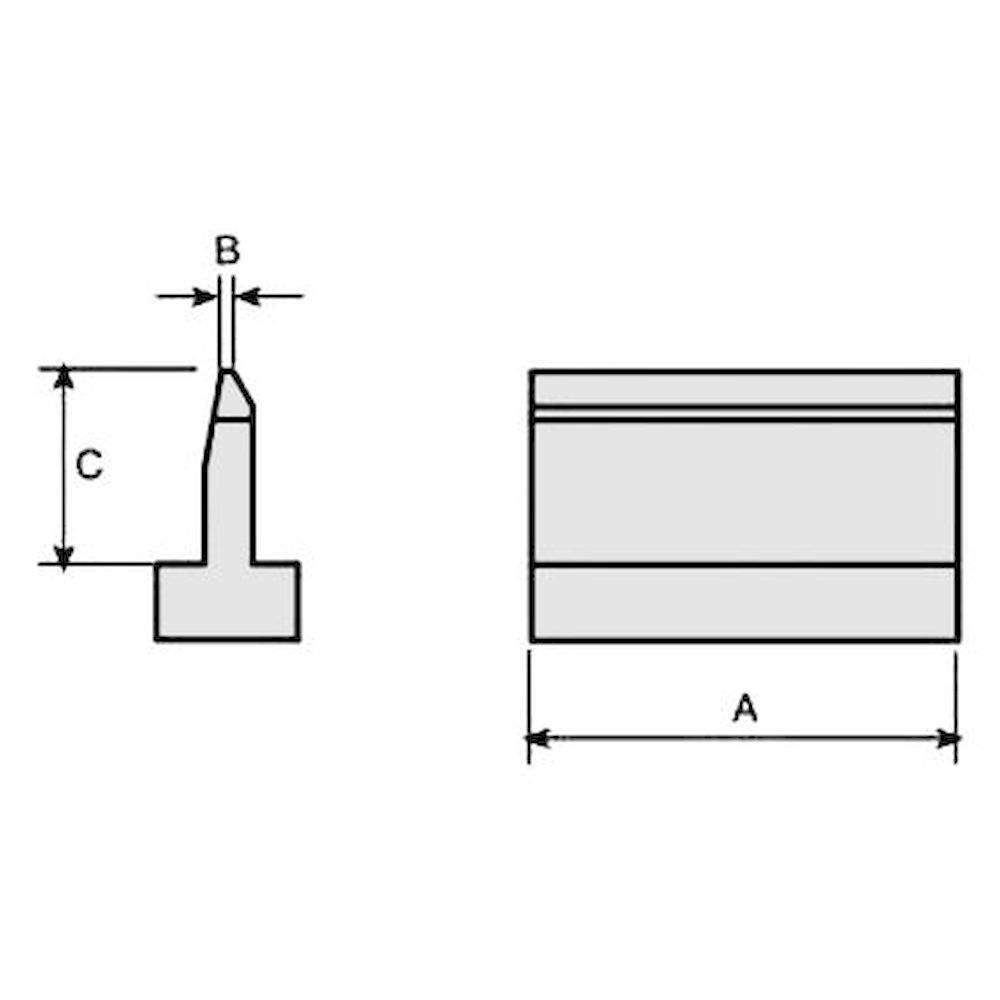

LT-SMT Weller LötspitzenSMT-Sonderspitzen für LT-Kompatible Stationen

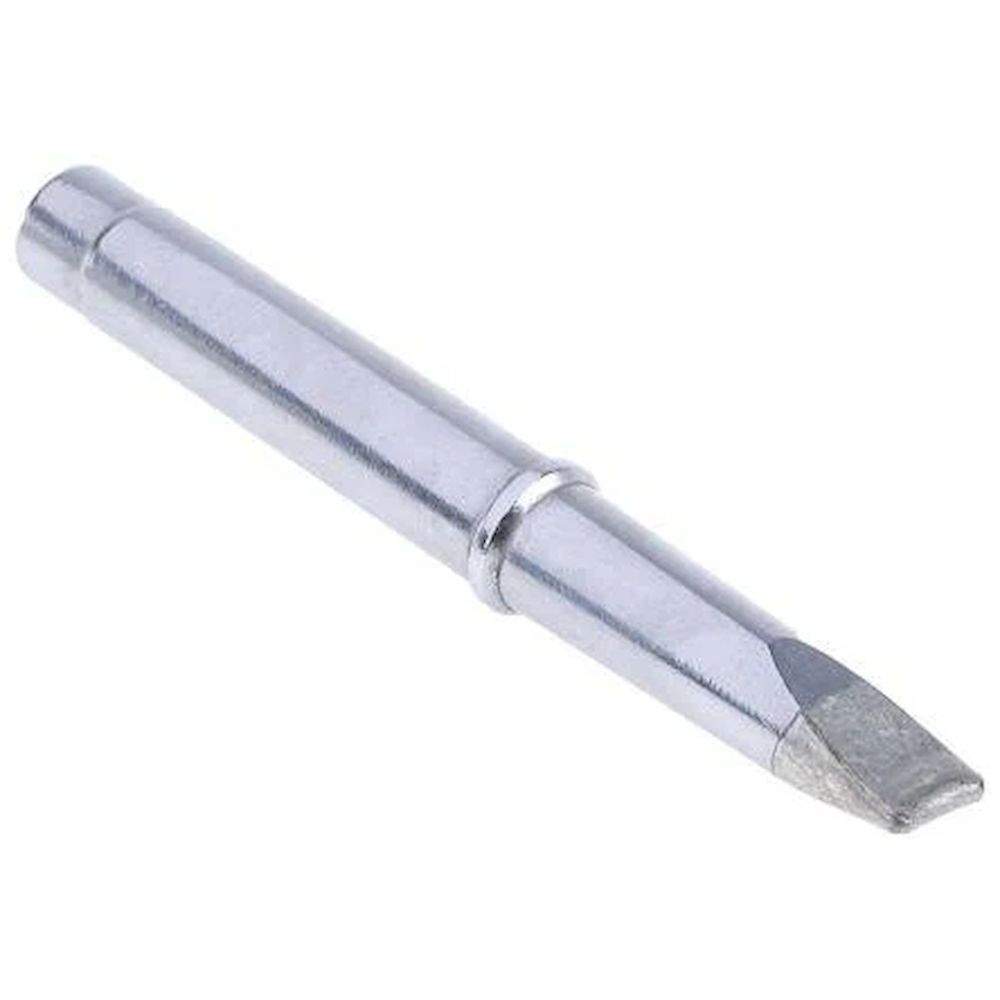

CT2 Weller LötspitzenCT2-Serie für leichte Handbrenner und Gaslötkolben

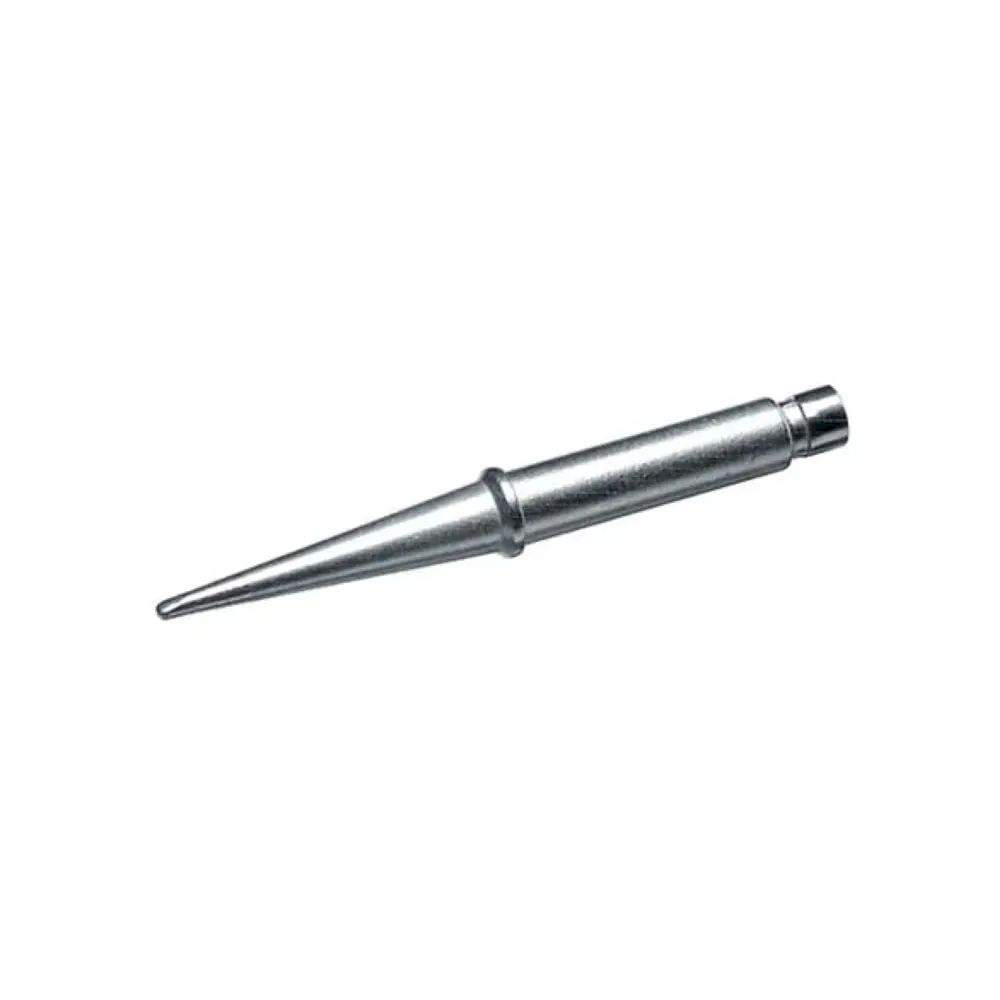

CT5 Weller LötspitzenCT5-Serie für Weller Gaslötkolben

HT Weller LötspitzenHeißluftdüsen HT-Serie für Heißluftstationen

LHT Weller LötspitzenHochleistungs-Heißluftdüsen LHT für WHA900/WHP3000

LT Weller LötspitzenKlassische LT-Serie für WD1, WE1, WSP80-Stationen

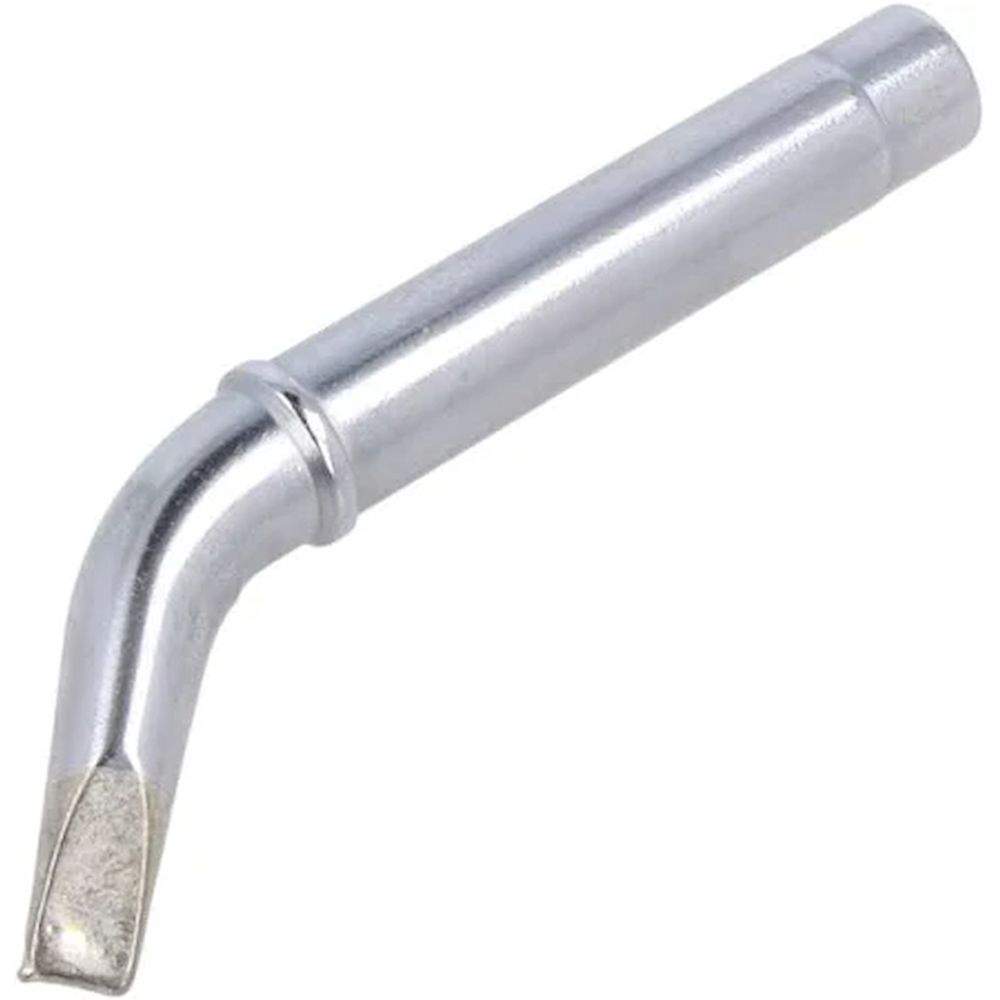

MT Weller LötspitzenRobuste MT-Serie für Industrielötkolben

PT Weller LötspitzenPT-Serie für Weller TCP-Stationen

NT Weller LötspitzenRobuste NT-Serie für Leistungs-Lötkolben

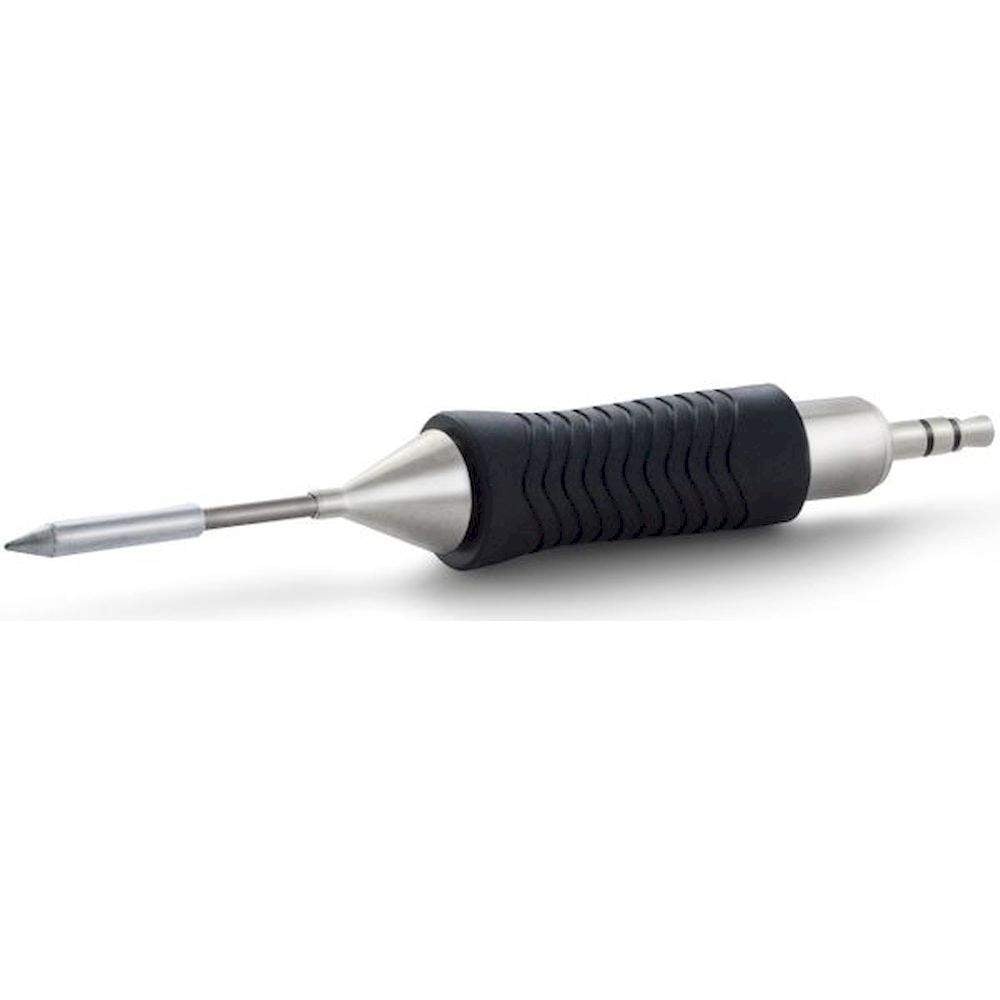

RTM Weller LötspitzenRTM-Serie für WTP90, WTCP-Stationen

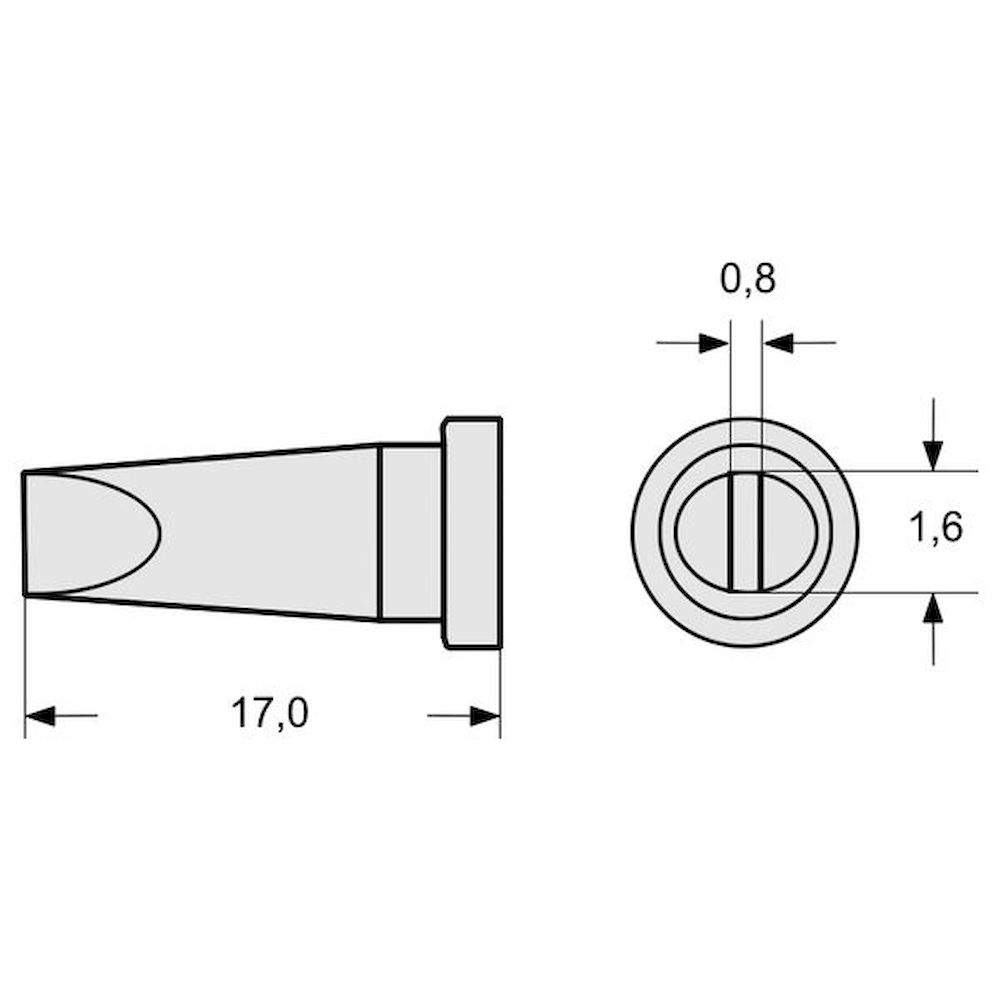

LTR / LT-HPB Weller LötspitzenHochleistungs-Varianten der LT-Serie

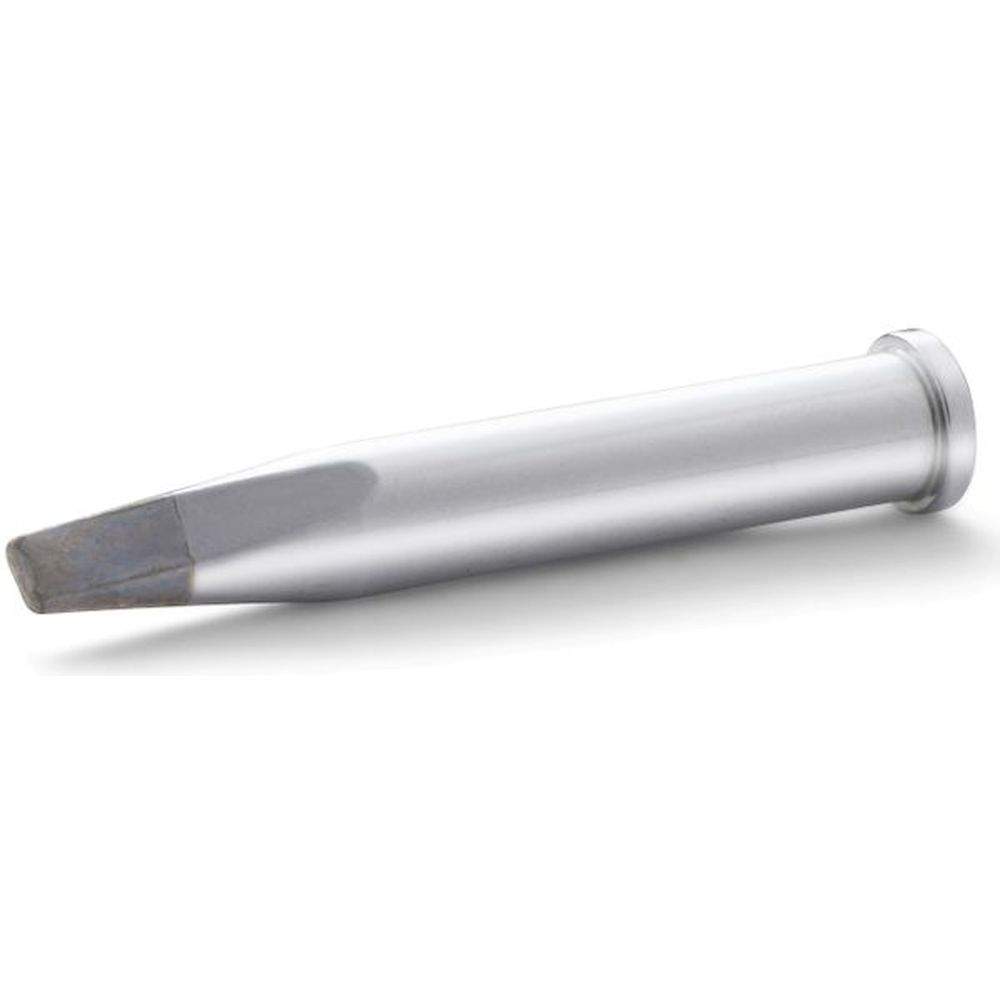

XT Weller LötspitzenXT-Serie für WX1/WX2-Stationen, Bajonett-Wechsel

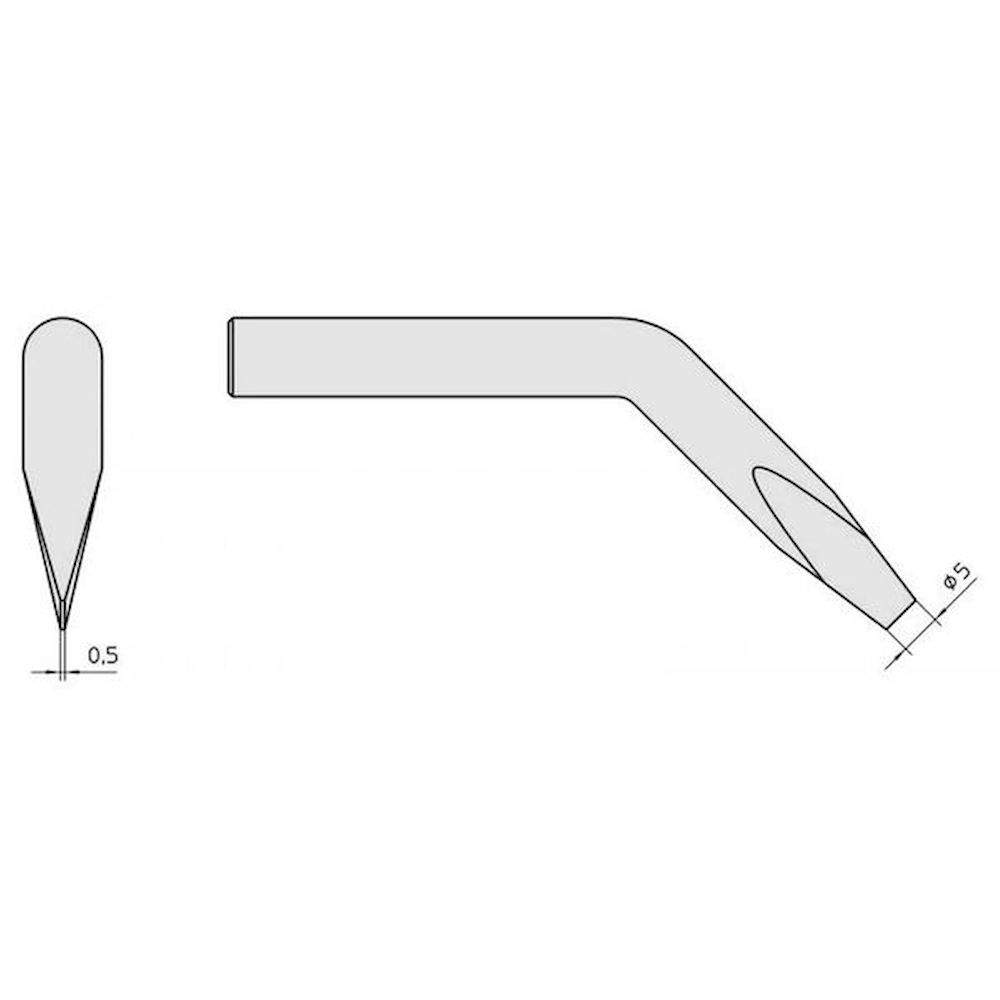

SPI 81 Weller LötspitzenSPI-Präzisionsspitzen für Weller Systeme

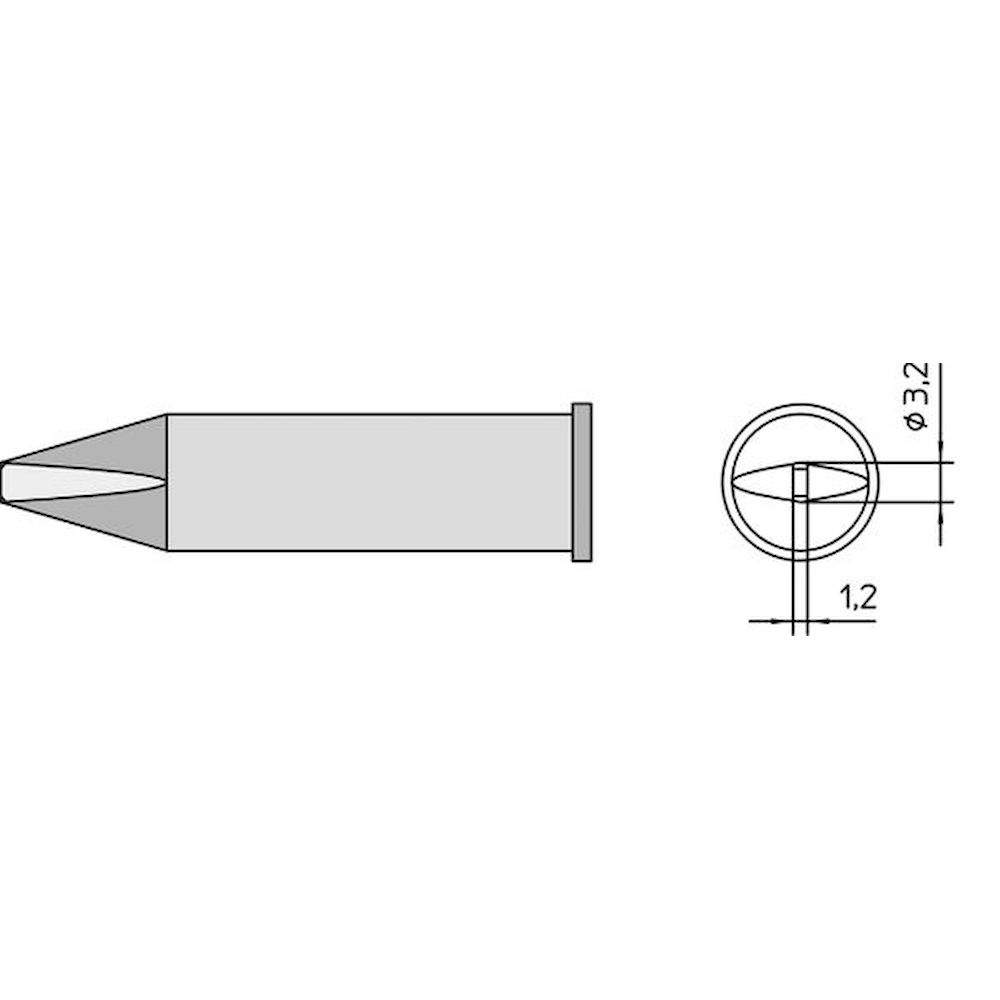

XHT Weller LötspitzenXHT Hochtemperatur-Heißluftdüsen für WX-Stationen

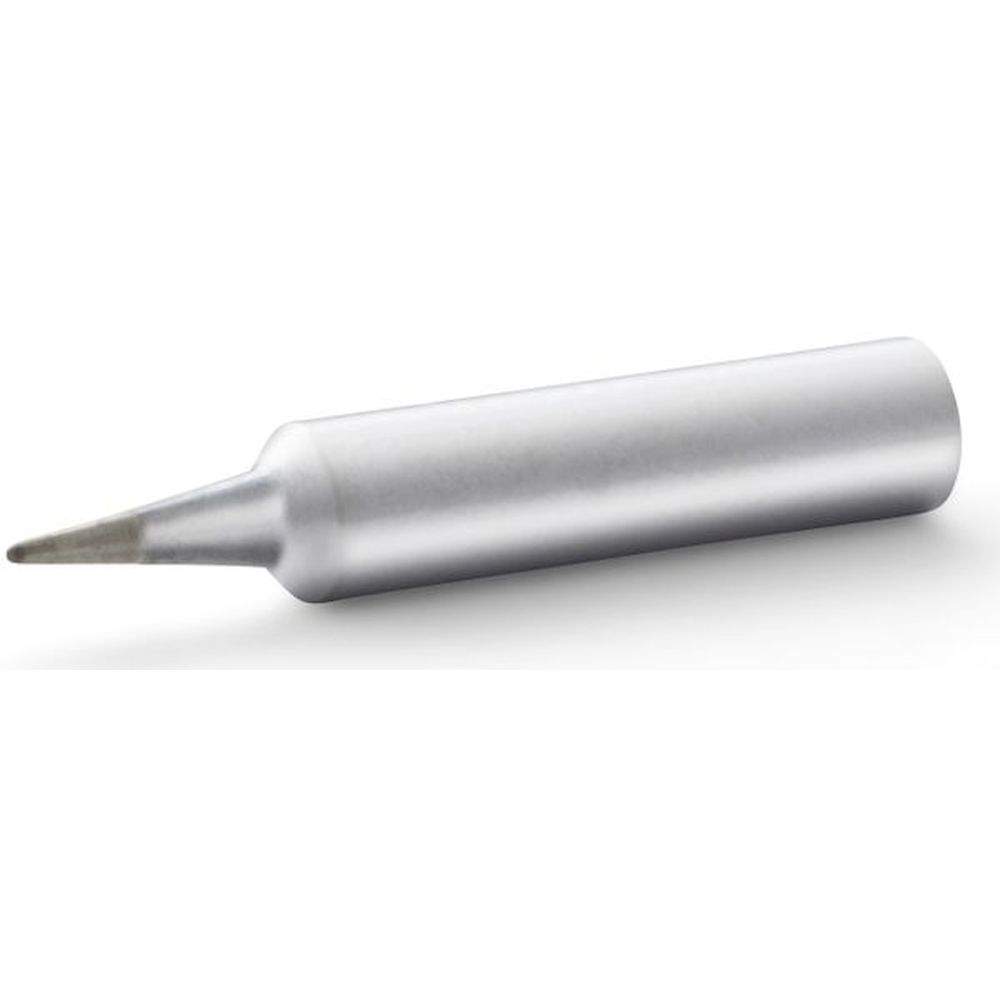

XNT Weller LötspitzenXNT Nano-Lötspitzen für WX-Nano-Stationen

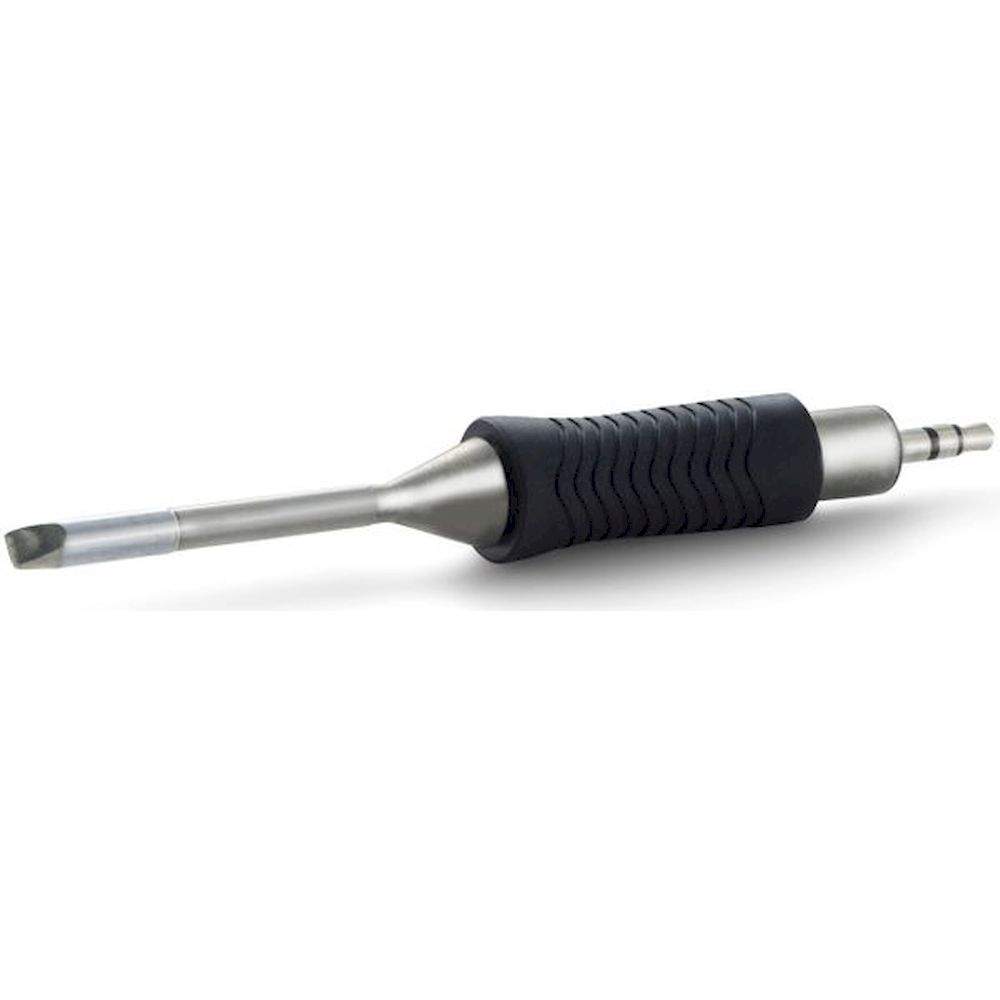

RTM-MS Weller LötspitzenRTM MIL-SPEC-Spitzen für Luft- und Raumfahrt

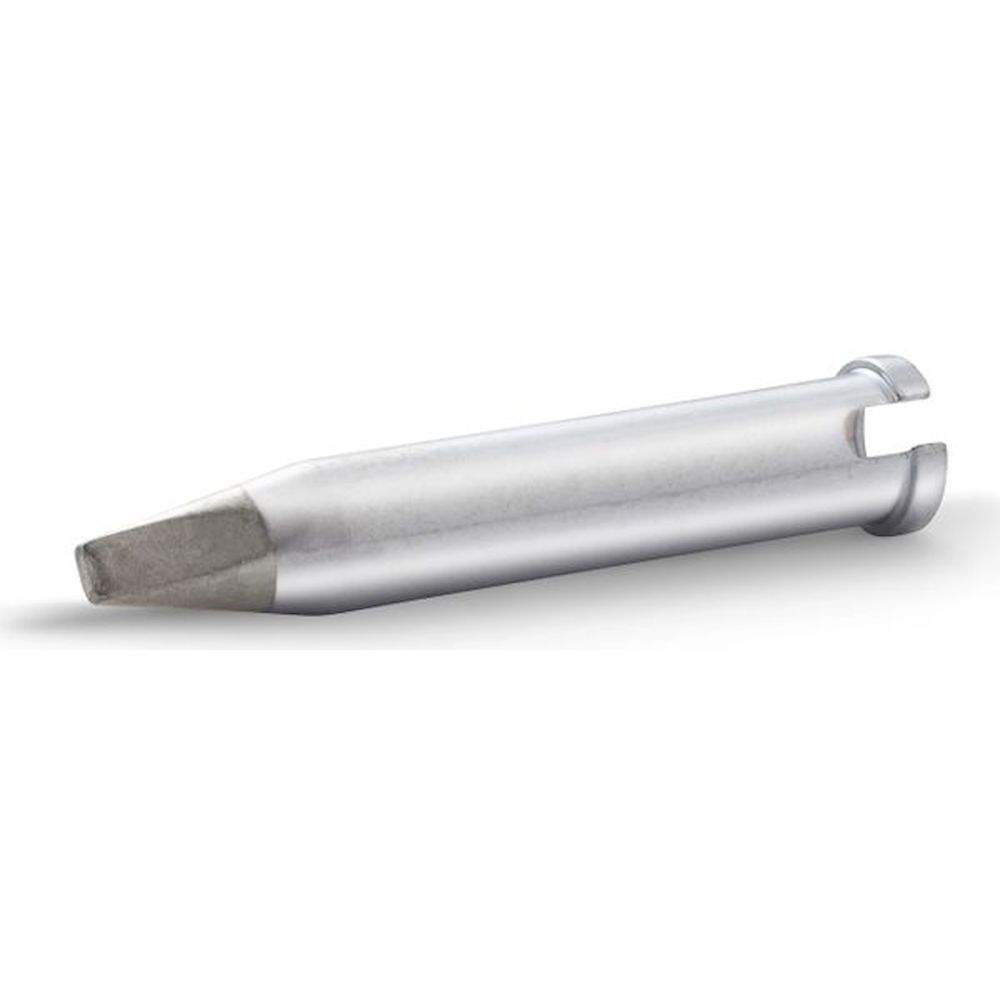

XTR Weller LötspitzenXTR Hochleistungs-Rundspitzen für WX-Stationen

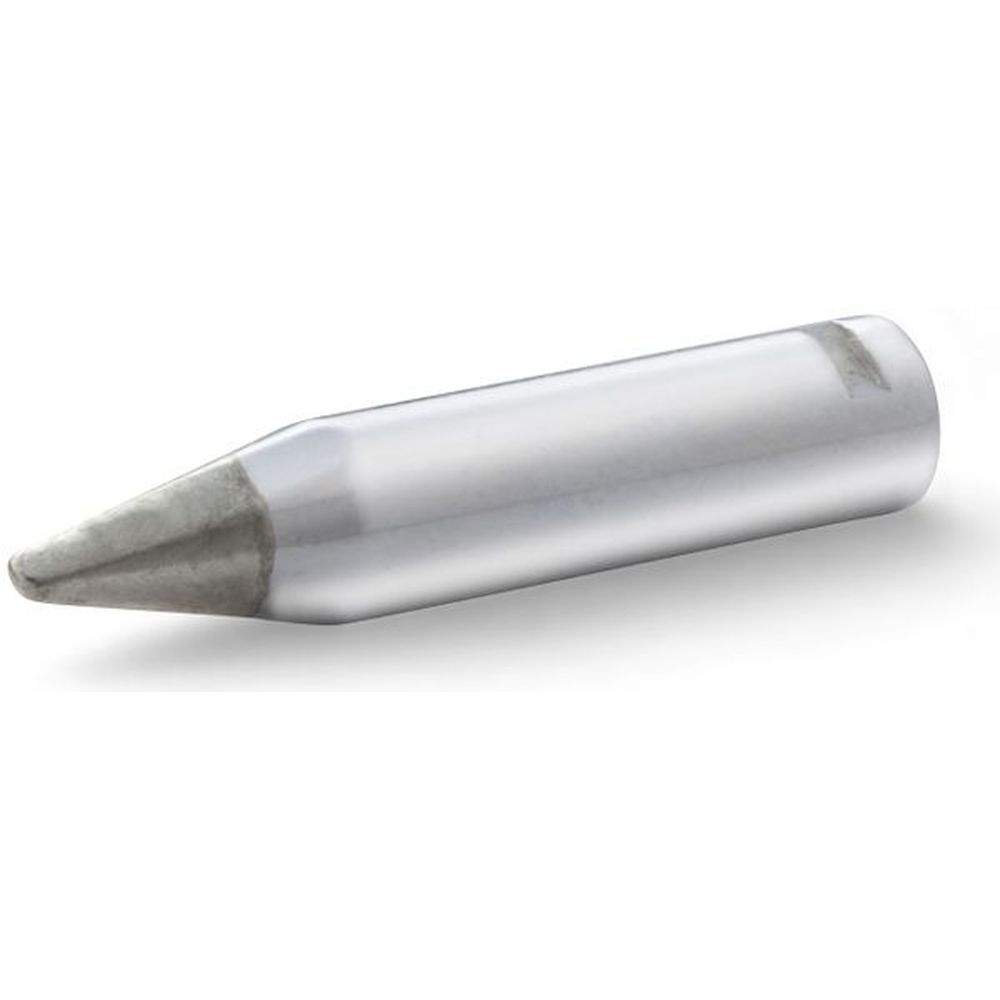

XH Weller LötspitzenXH-Serie für WXsmart-Stationen

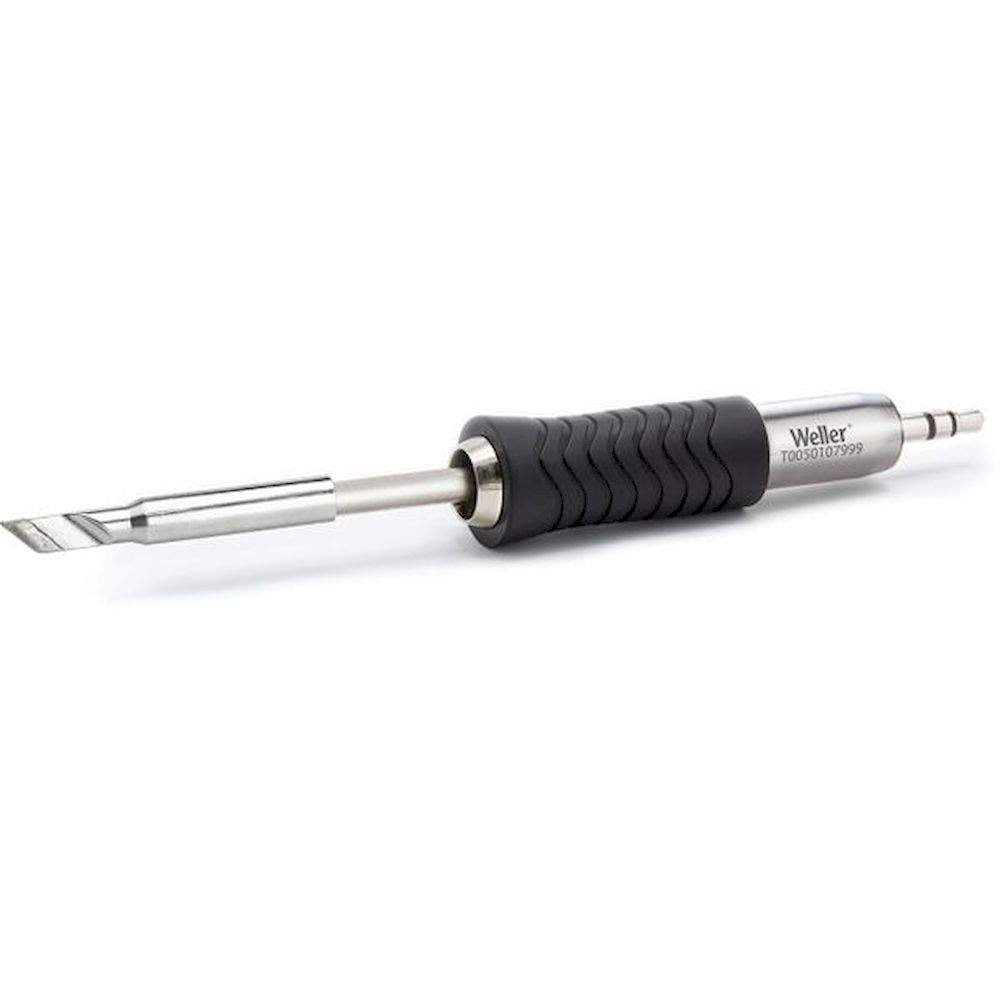

RTU Weller LötspitzenRTU Universal-Lötspitzen

RTP-MS Weller LötspitzenRTP MIL-SPEC Präzisionsspitzen

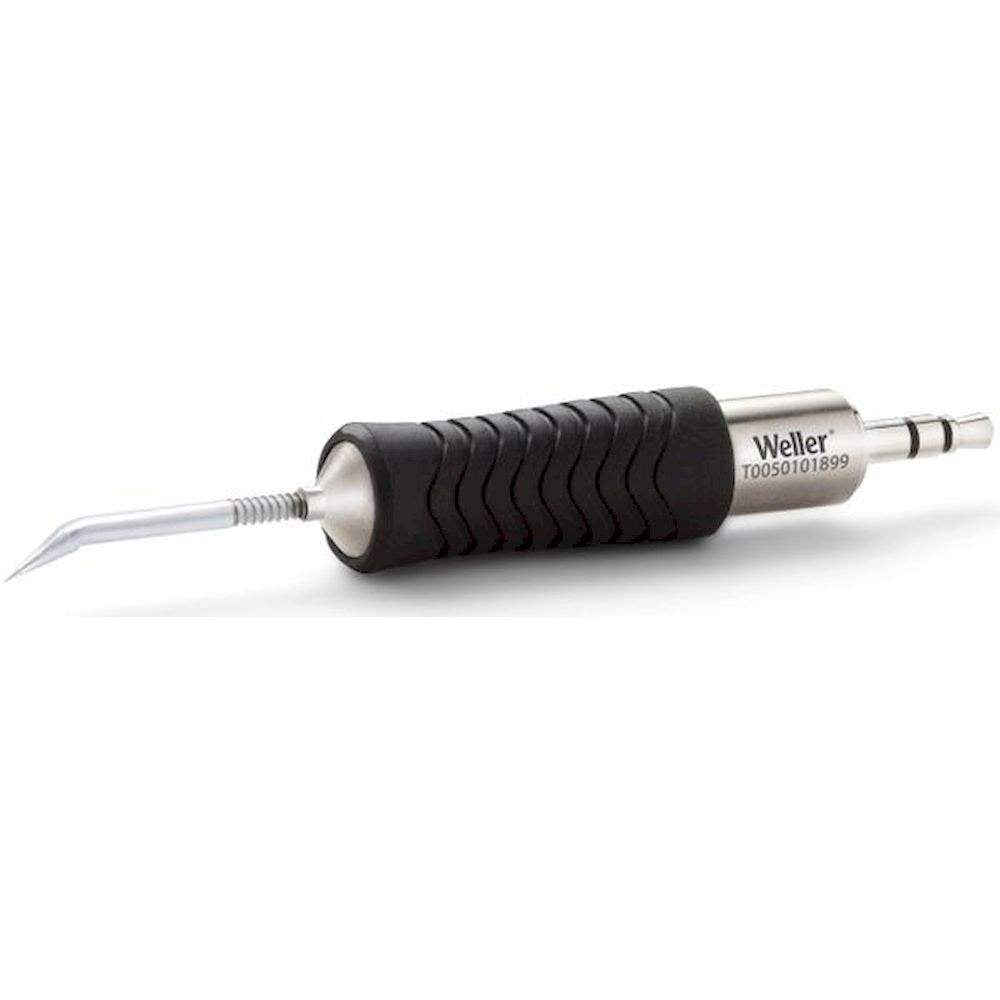

RTP Weller LötspitzenRTP-Präzisionsspitzen für WMRP/WMRT-Stationen

Entlötspitzen WellerEntlötspitzen für Weller Entlötsysteme

⚙ Eisenplattierte Dauerlötspitzen - alle Standard-Serien mit Eisen-Beschichtung für lange Standzeit

✓ MIL-SPEC Spitzen RTMS/RTP-MS - Spitzen nach Militär- und Luft-/Raumfahrt-Norm bis 0,1 mm Spitzenbreite

📦 Stationskompatibilität - LT/LTR für WD/WE, ET für WESD/WES, XT/XNT/XHT/XH für WX-Baureihen

✦ Heißluftdüsen HT/LHT/XHT - für Heißluftstationen WHA900, WHP3000 und WX-Systeme

⚡ Gaslötkolben CT2/CT5/CT6/Pyropen - Spitzen für netzunabhängige Gaslöt- und Flammsysteme

Spitzenserie	Passende Weller-Stationen
LT / LT-SMT / LTR	WD1, WE1, WSP80, WS51
ET	WESD51, WES51
PT	TCP, WTCP-S
NT / MT	W100, W201, Industrie-Lötkolben
RTM / RTM-MS / RTMS	WTP90, WTCP, MIL-Systeme
RTP / RTP-MS / RTU	WMRP, WMRT
XT / XTR / XNT / XHT / XH	WX1, WX2, WXsmart, WXD
HT / LHT	WHA900, WHP3000
CT2 / CT5 / CT6 / Pyropen	Gaslötkolben, Pyropen-Serie

Typische Einsatzbereiche: SMD-Handlöten in Fertigung und Rework mit LT/ET/RTM/XT-Serien, MIL-SPEC-konforme Bestückung in Luft- und Raumfahrt mit RTMS/RTP-MS, Heißluft-Rework mit HT/LHT/XHT, Gaslötarbeiten im Feld mit Pyropen/CT-Serien sowie Fine-Pitch-Nacharbeit unter 0,2 mm Pad-Abstand mit XNT- und RTM-Nadelspitzen.
