Kleinteilmagazine

Kleinteilelagerung

Kleinteilmagazine von Treston vereinen Sichtlagerkästen und Schubladensystem in einem kompakten Standgerät für die Einzelteile- und Komponentenlagerung an Arbeitsplätzen. Die Baureihen 290 und 550 sind in zwei Gesamthöhen (290 mm und 550 mm) erhältlich und nehmen je nach Schubladenteilung 8 bis 60 Einzelschubladen auf. Transparente Schubladen aus Kunststoff ermöglichen die schnelle Sichtkontrolle des Inhalts ohne Öffnen. Abmessungen 310 x 180 mm Grundfläche machen die Magazine regalkompatibel und stapelbar.

✓ Grundfläche 310 x 180 mm - beide Baureihen regalkompatibel, stapelbar und anreihbar

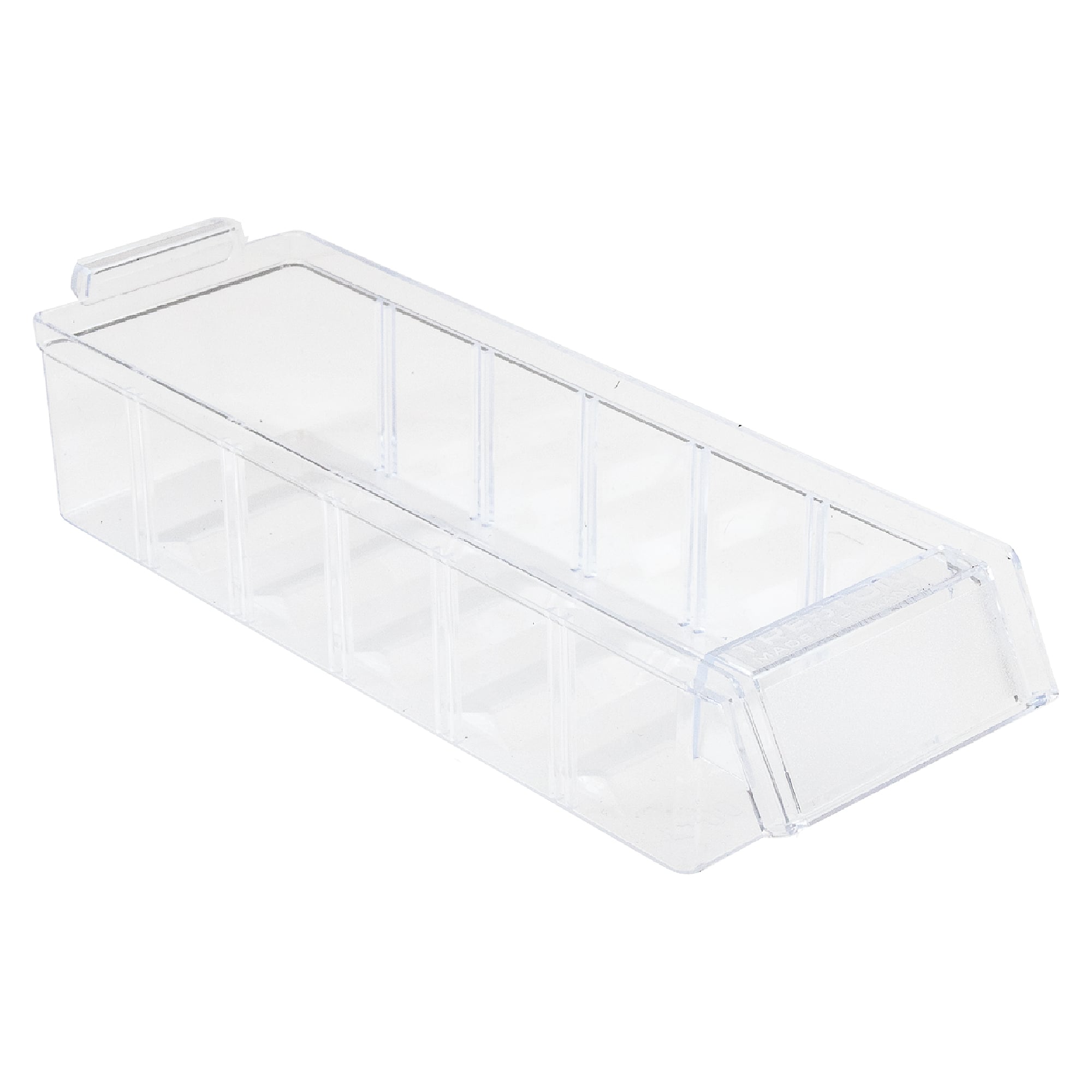

⚙ 8 bis 60 Schubladen je Magazin - Schubladentypen L-00 bis L-07 für unterschiedliche Teilehöhen

📦 Transparente Schubladen - Sichtkontrolle ohne Entnahme, beschriftbare Frontetiketten

✓ Baureihe 290 und 550 - Gesamthöhe 290 mm (bis 30 Schubladen L-00) und 550 mm (bis 60 Schubladen L-00)

Typ	Schubladen	Typ Schublade	Abmaße (mm)

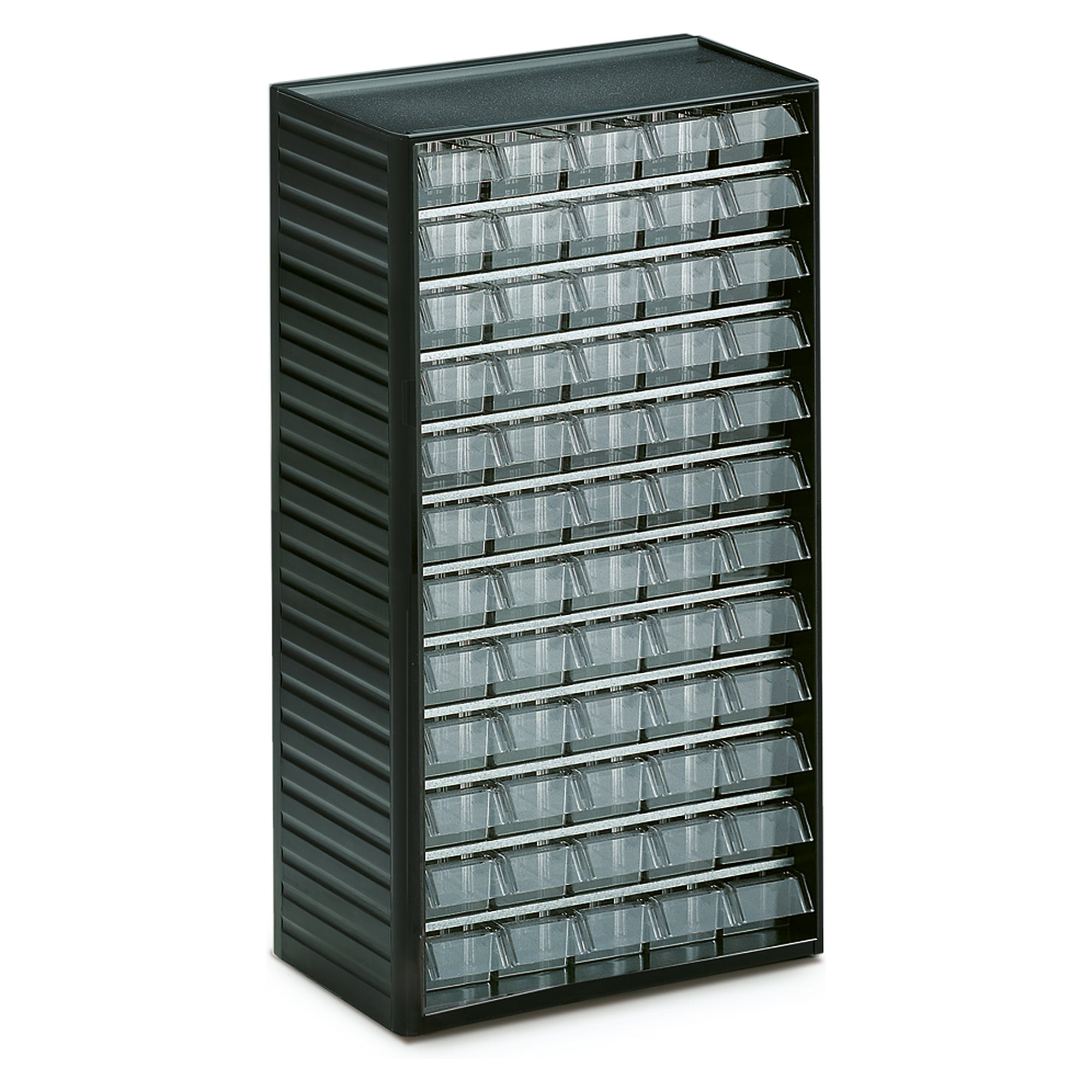

Treston 550-3	60	L-00	310x180x550

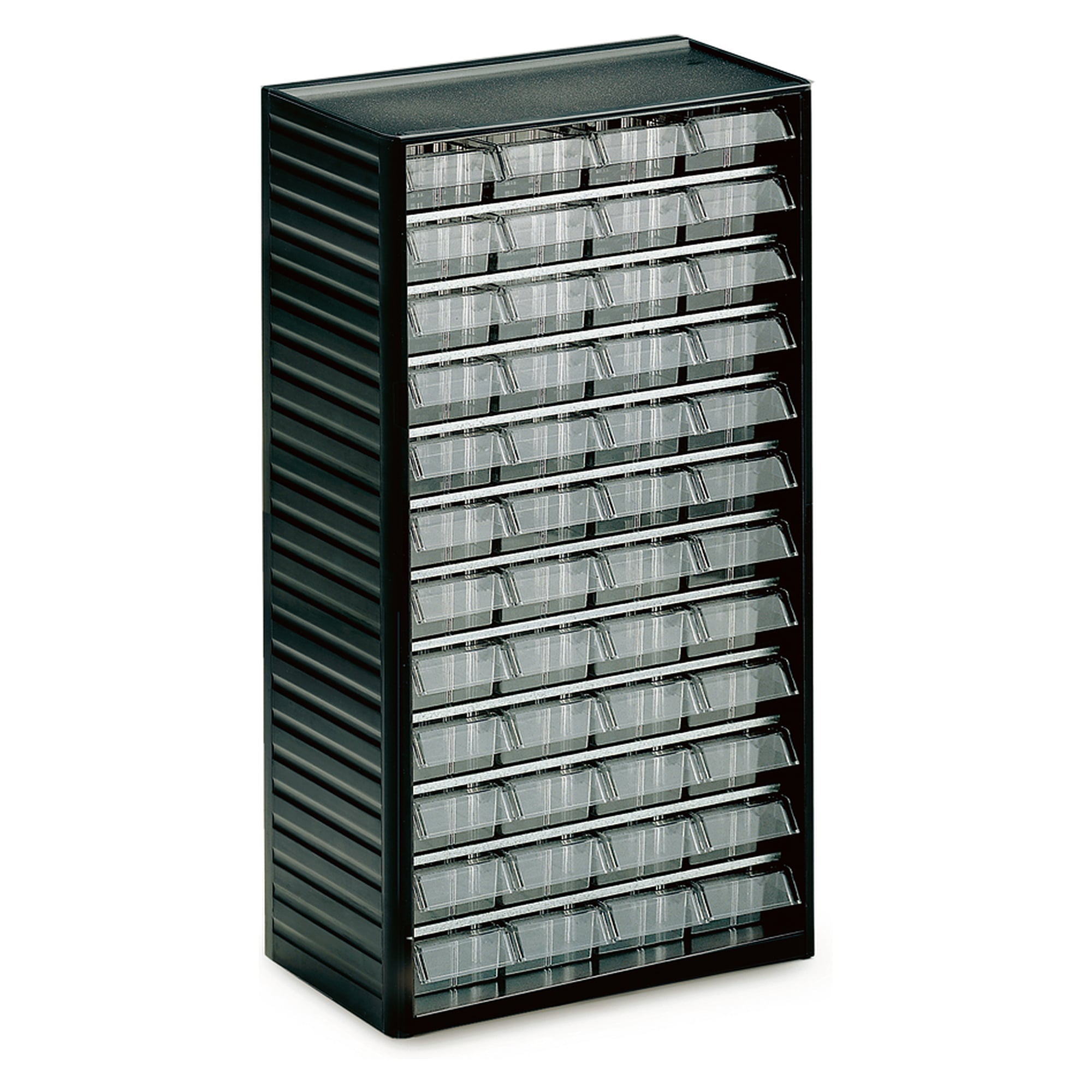

Treston 551-3	48	L-01	310x180x550

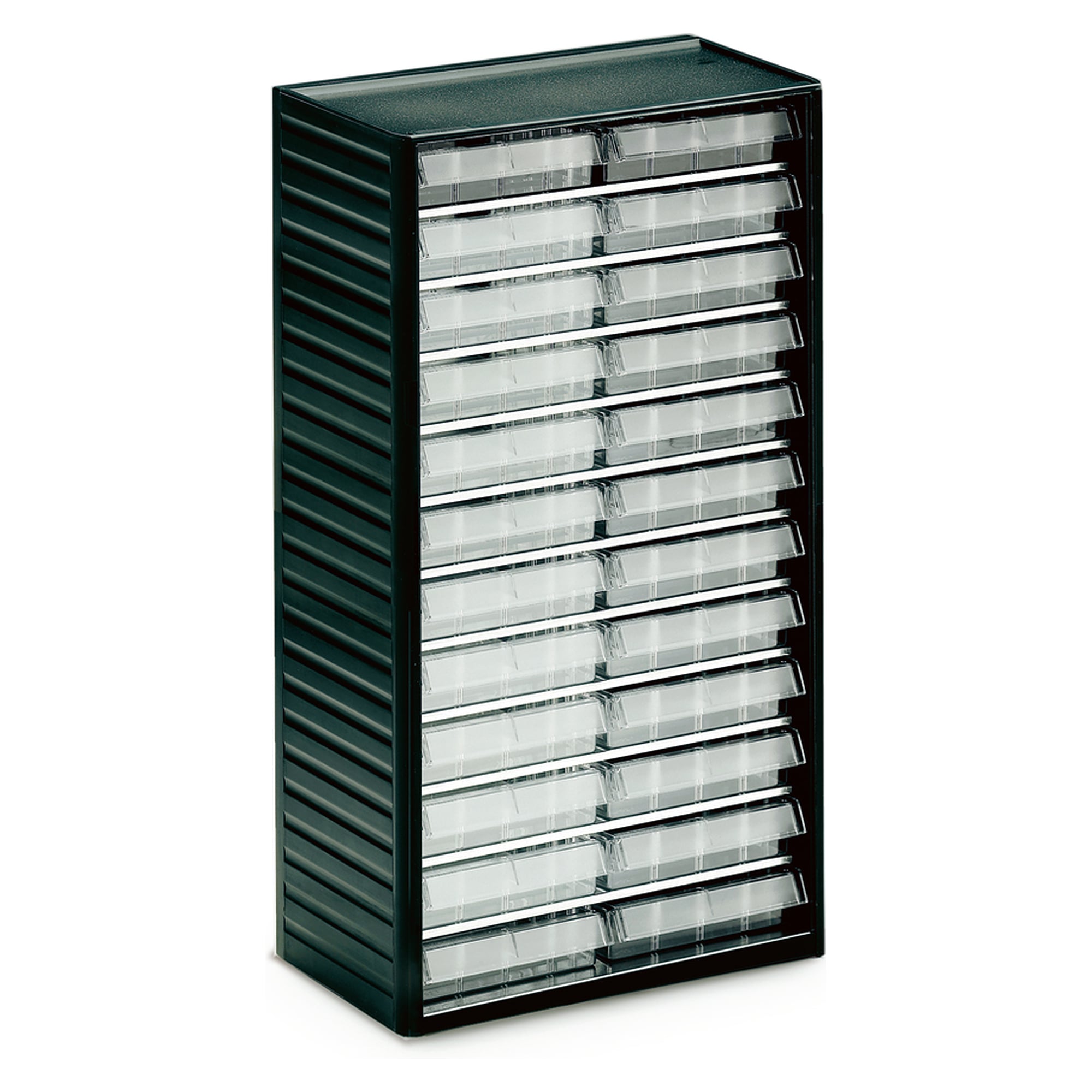

Treston 552-3	24	L-02	310x180x550
Treston 556-3	8	L-06	310x180x550

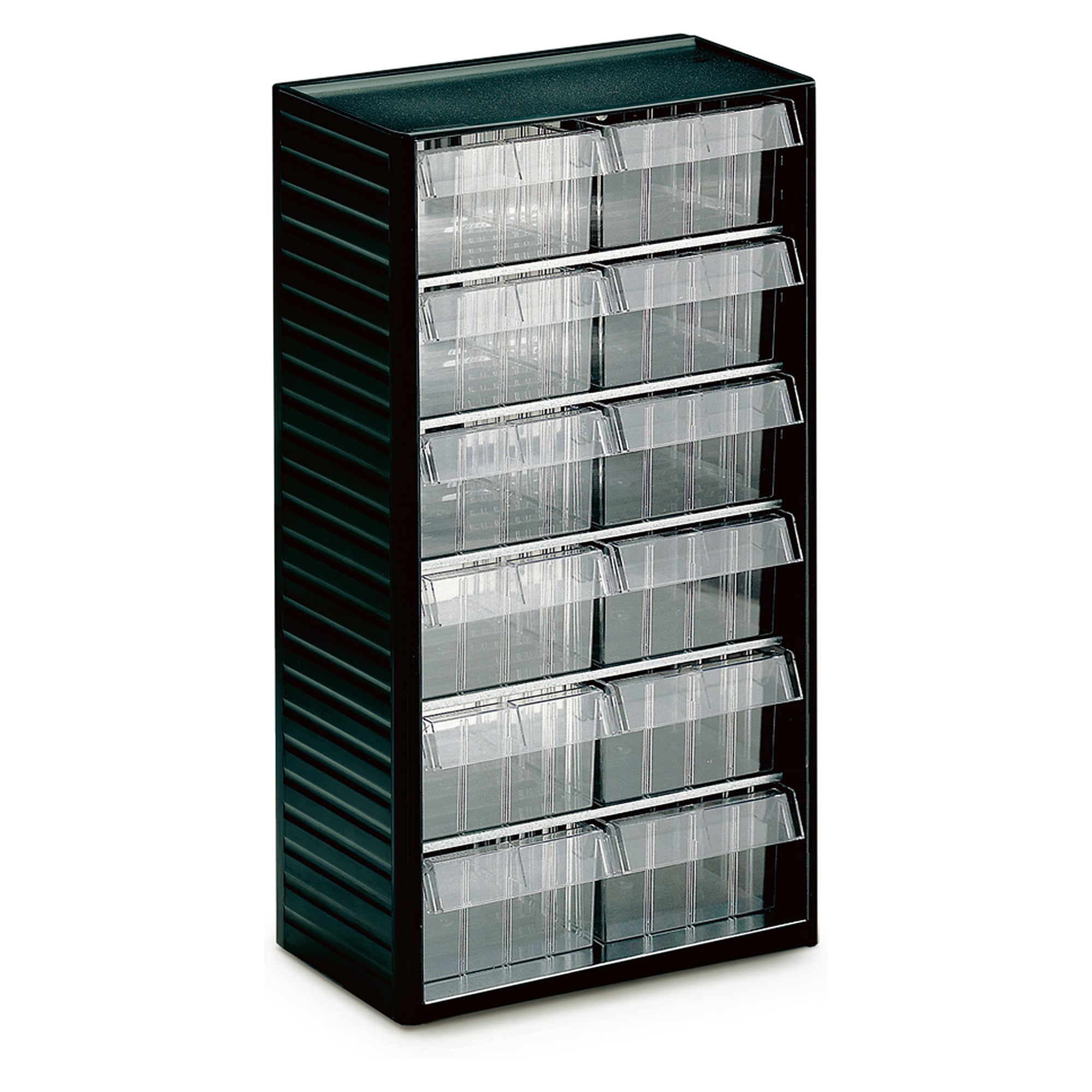

Treston 557-3	12	L-07	310x180x550

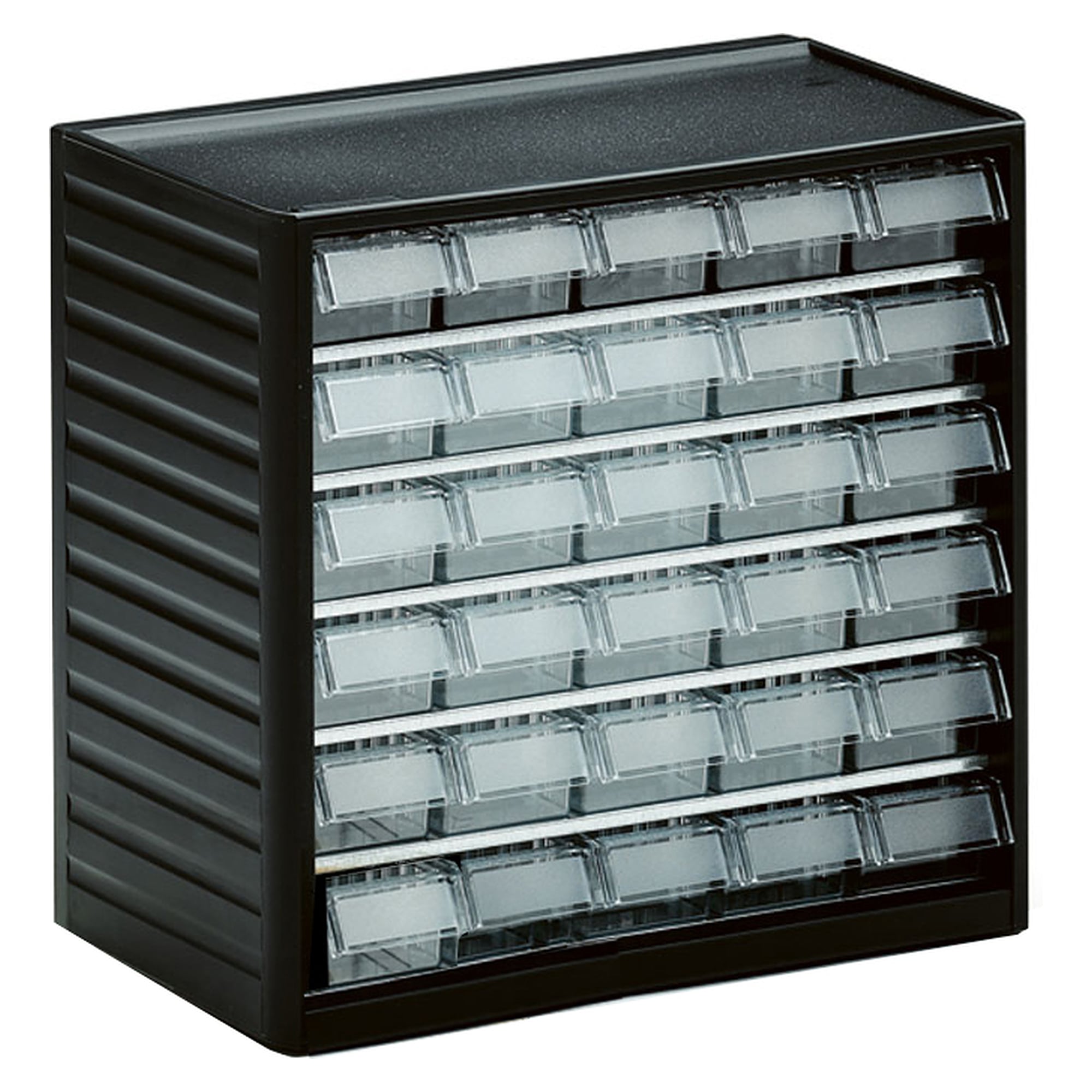

Treston 290-3	30	L-00	310x180x290

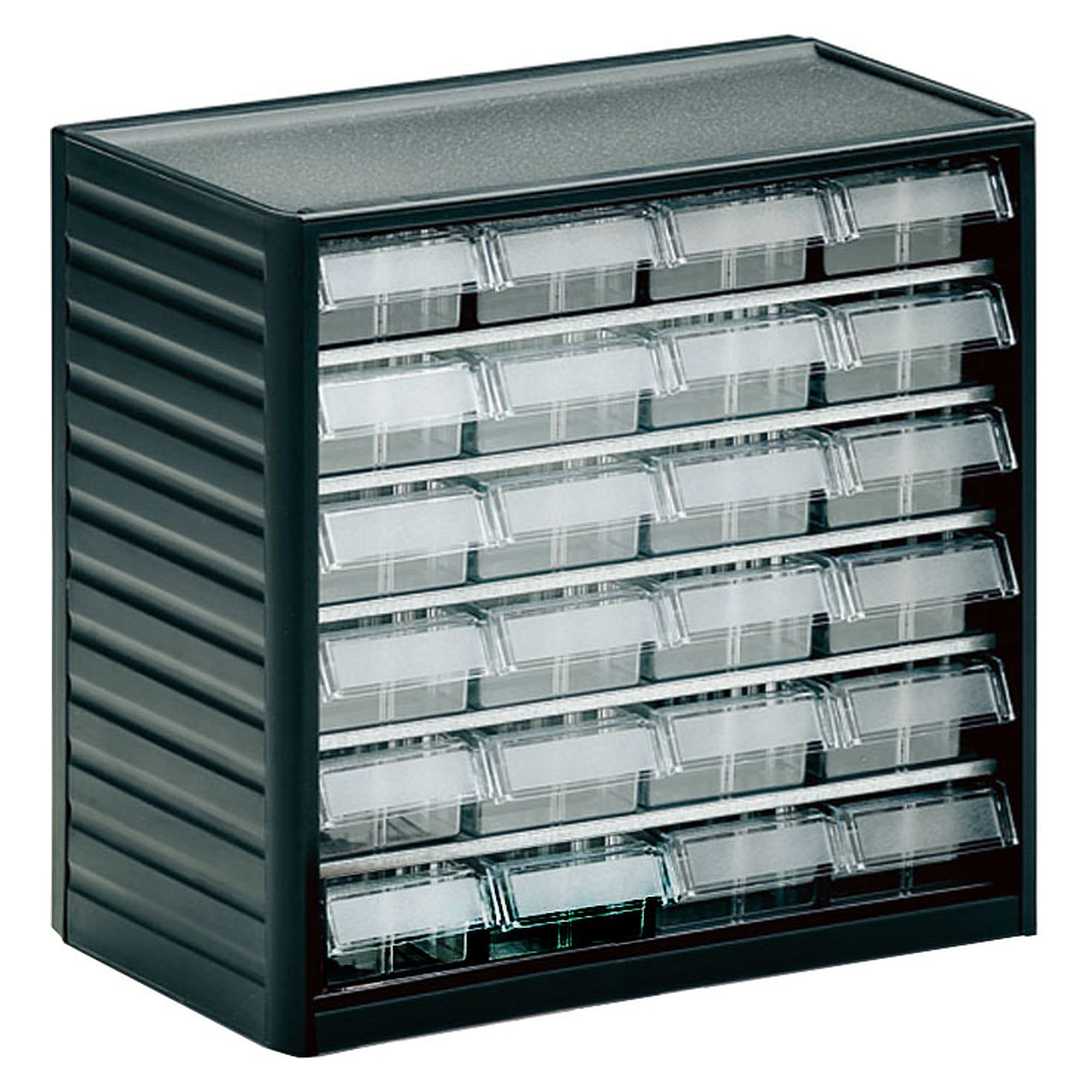

Treston 291-3	24	L-01	310x180x290
Treston 292-3	12	L-02	310x180x290

Typische Einsatzbereiche: Lagerung von Schrauben, Muttern, Clips und Verbindungselementen an Montagearbeitsplätzen, Bereitstellung von SMD-Bauteilen und Steckverbindern in der Elektronikfertigung, Werkzeugorganisation in Reparaturwerkstätten sowie strukturierte Kleinteilebevorratung im Labor- und Servicebereich.

Was sind Kleinteilmagazine und in welchen Industriebereichen werden sie eingesetzt?

Kleinteilmagazine sind systematische Lagerungssysteme mit Schubladenfächern oder Magazinboxen zur geordneten Aufbewahrung von Kleinteilen, Schrauben, elektronischen Bauteilen und Verbindungselementen. Sie werden primär in Fertigungsbetrieben, Elektronikwerkstätten, Laboren und Instandhaltungsabteilungen eingesetzt, wo eine schnelle Identifizierung und Entnahme kleiner Komponenten erforderlich ist. Die Magazine ermöglichen eine platzsparende Lagerung bei gleichzeitiger Übersichtlichkeit und sind besonders in der Automobilindustrie, Elektronikfertigung und im Maschinenbau unverzichtbar.

Welche technischen Auswahlkriterien sind bei Kleinteilmagazinen entscheidend?

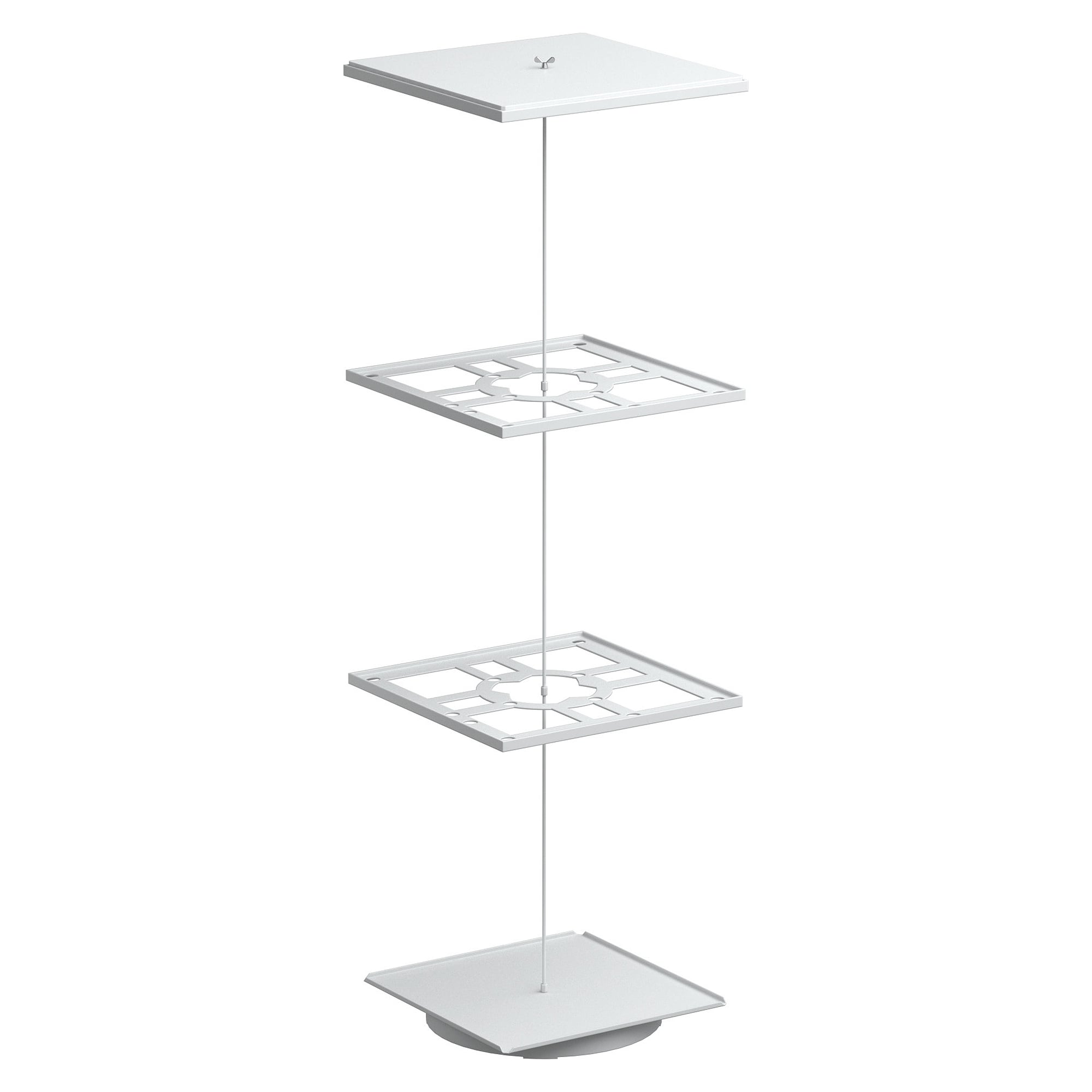

Die Tragfähigkeit ist ein primäres Auswahlkriterium, wobei hochwertige Magazine wie der Treston 12-550 ESD bis zu 400 kg Gesamtlast aufnehmen können. Die Außenmaße bestimmen die Raumausnutzung, beispielsweise 500x500x1730 mm beim Drehständersystem oder kompakte 310x180x550 mm bei Tischmagazinen wie dem 551-4ESD. Die Anzahl der Schubfächer variiert erheblich, von wenigen Fächern bis zu 48 Schubladen pro Magazin. ESD-Eigenschaften nach DIN EN 61340 sind bei elektronischen Komponenten zwingend erforderlich, während die modulare Bauweise eine flexible Erweiterung ermöglicht.

Welche Normen und Zertifizierungen gelten für industrielle Kleinteilmagazine?

ESD-Kleinteilmagazine müssen der DIN EN 61340-5-1 für elektrostatische Entladung entsprechen und einen Oberflächenwiderstand zwischen 10^6 und 10^9 Ohm aufweisen. Die mechanische Stabilität wird nach DIN EN 14073 geprüft, während die Materialqualität der verwendeten Stahlbleche DIN EN 10130 entsprechen muss. Für den Einsatz in explosionsgefährdeten Bereichen sind zusätzlich ATEX-Zertifizierungen nach Richtlinie 2014/34/EU erforderlich. Die Pulverbeschichtung erfolgt nach RAL-Farbstandards, wobei RAL 7016 anthrazitgrau für ESD-Bereiche üblich ist.

Welche Unterschiede bestehen zwischen Drehturmsystemen und stationären Kleinteilmagazinen?

Drehturmsysteme wie die ESD-Drehtürme der Serien 250, 900 und 1200 bieten eine 360-Grad-Zugänglichkeit und maximale Raumausnutzung bei minimalem Grundflächenbedarf, während stationäre Magazine wie das 551-4ESD eine feste Positionierung mit direktem Zugriff ermöglichen. Tischdrehständer wie der PTP-5 ESD mit Abmessungen 360x310x560 mm eignen sich für Arbeitsplätze mit begrenztem Platz, während große Drehständer für bis zu 12 Magazine eine Lagerlösung für ganze Abteilungen darstellen. Die Tragfähigkeit variiert von 50 kg bei Tischmodellen bis zu 400 kg bei großen Drehständersystemen.

Welche Installationsanforderungen und Systemkompatibilität sind bei Kleinteilmagazinen zu beachten?

Die Installation erfordert eine ebene, tragfähige Bodenfläche mit einer Mindestbelastbarkeit von 500 kg/m² für große Drehständersysteme. ESD-Magazine benötigen eine ordnungsgemäße Erdung über einen Erdungsanschluss mit maximal 1 Megohm Widerstand zur EPA-Zone. Die modulare Bauweise ermöglicht die Kombination verschiedener Magazingrößen innerhalb eines Systems, wobei die Drehsockel standardmäßig mit M8-Gewindebuchsen für die Bodenbefestigung ausgestattet sind. Freistehende Einheiten ab 1500 mm Höhe erfordern eine Wandverankerung nach DIN EN 14073 zur Standsicherheit.

Welche Schutzklassen und Betriebsbedingungen erfüllen industrielle Kleinteilmagazine?

Industrielle Kleinteilmagazine erreichen standardmäßig IP20-Schutzklasse für den Schutz gegen Fremdkörper größer 12 mm und sind für Betriebstemperaturen von -10°C bis +60°C ausgelegt. ESD-Magazine müssen einen konstanten Oberflächenwiderstand zwischen 10^6 und 10^12 Ohm bei 15-35% relativer Luftfeuchtigkeit aufrechterhalten. Die Schubladenführungen sind für mindestens 50.000 Öffnungszyklen bei einer maximalen Einzellast von 25 kg pro Schublade dimensioniert. Für Reinraumumgebungen sind spezielle Ausführungen mit elektrostatisch ableitfähigen Materialien nach DIN EN 61340-4-1 verfügbar.

Welche Wartungsintervalle und Prüffristen sind bei Kleinteilmagazinen einzuhalten?

ESD-Kleinteilmagazine erfordern eine vierteljährliche Widerstandsmessung nach DIN EN 61340-5-1 zur Überprüfung der elektrostatischen Eigenschaften zwischen 10^6 und 10^9 Ohm. Die mechanischen Komponenten wie Schubladenführungen und Drehsockel sollten halbjährlich auf Verschleiß und ordnungsgemäße Funktion geprüft werden, wobei die Schmierstellen jährlich mit säurefreiem Schmierfett nach DIN 51502 behandelt werden müssen. Bei bestimmungsgemäßer Nutzung beträgt die Lebensdauer hochwertiger Stahlmagazine mindestens 15 Jahre, wobei die Pulverbeschichtung alle 10 Jahre einer Sichtprüfung auf Beschädigungen unterzogen werden sollte.
