Dosierpistolen

Dosiertechnik

Dosierpistolen von Nordson EFD und Oki ermöglichen die handgeführte, manuelle Dosierung aus Einzelkartuschen (3-55 cm3) sowie die Zweikomponenten-Dosierung aus Doppelkartuschen mit Mischungsverhältnissen 1:1, 2:1 und 4:1. Für die 1K-Dosierung stehen Pistolenvarianten mit einem Ventilgriff (EFD 7028718), mechanisch betätigte Pistolen (EFD 7029676) sowie Optimum-Kolben für 5 und 30/55 cm3 bereit. Für die 2K-Dosierung eignen sich Doppelkartuschen-Pistolen für 2x25 cm3.

⚙ 1K-Dosierpistolen 3-55 cm3 - für alle EFD-Kartuschengrößen, mit Ventilgriff oder mechanisch

✓ 2K-Pistolen 1:1, 2:1 und 4:1 - für 2x25 cm3 und 50 ml Doppelkartuschen, mit Spiralmischer kombinierbar

⚡ Optimum-Kolben - EFD 7012185 (30/55 cm3) und EFD 7012173 (5 cm3), Mehrfachdichtung

📦 Solider Multidichtungskolben (EFD 7702677) - für hohe Dosiergenauigkeit und langen Betrieb

Typ	Kartusche	Artikelnummer
Hand-Dosierpistole 1K	3 cm3	EFD 7023133
Hand-Dosierpistole 1K	5 cm3	EFD 7023137
Hand-Dosierpistole 1K	10 cm3	EFD 7023125 / Oki 910-MSG
Hand-Dosierpistole 1K	30 cm3	EFD 7023134 / Oki 930-MSG
Hand-Dosierpistole 1K	55 cm3	EFD 7023141

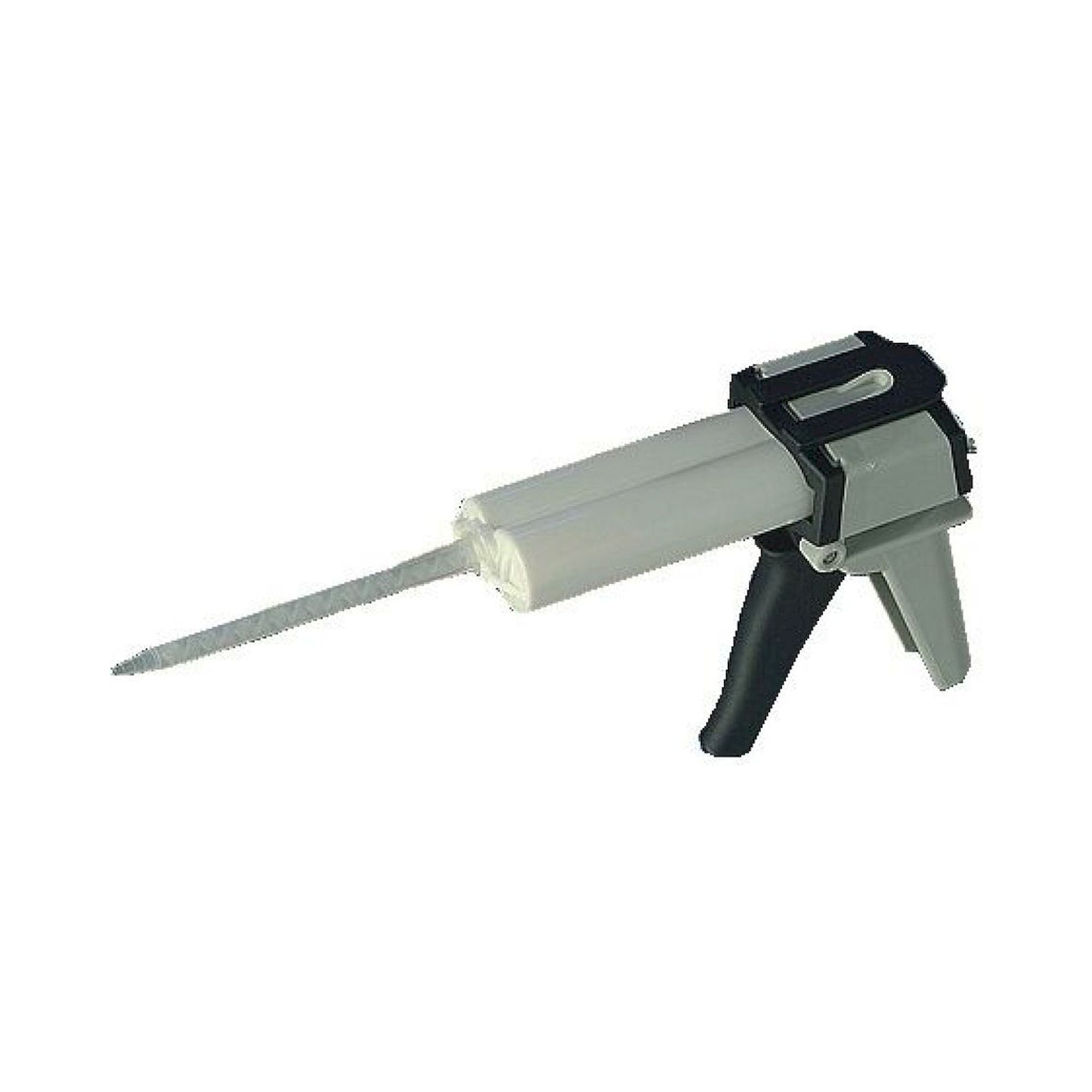

2K-Dosierpistole 1:1	2x25 cm3	EFD 7703145
2K-Dosierpistole 2:1	2x25 cm3	EFD 7703160
2K-Dosierpistole 4:1	50 ml	EFD 7703161
Pistolen-Ventilgriff	-	EFD 7028718
Dosierpistole mechanisch	-	EFD 7029676

Typische Einsatzbereiche: Manuelle Applikation von Epoxidharzen, Silikonen und Zweikomponentenklebstoffen in der Montage und Reparatur, Auftrag von Fugendichtmassen und Strukturklebstoffen in der Automobilfertigung, handgeführtes Dosieren von UV-Klebern und Schmierstoffen in Elektronikwerkstätten sowie Feldreparaturen und Prototypenarbeiten ohne stationäre Dosieranlage.

Was sind Dosierpistolen und in welchen Industriezweigen werden sie eingesetzt?

Dosierpistolen sind präzise Dosiergeräte zur kontrollierten Ausbringung von Flüssigkeiten, Pasten und viskosen Medien in industriellen Fertigungsprozessen. Sie finden hauptsächlich Anwendung in der Automobilindustrie für Dichtmassen und Klebstoffe, in der Elektronikfertigung für Lötstopplack und Thermopaste sowie im Maschinenbau für Montagehilfen. Die verfügbaren Volumina reichen von 3 cm³ bis 55 cm³, wobei mechanische und pneumatische Varianten je nach Anwendungsfall zum Einsatz kommen. Hand-Dosierpistolen wie die Nordson EFD-Serie ermöglichen sowohl Einzeldosierungen als auch kontinuierliche Applikationen bei hoher Wiederholgenauigkeit.

Welche technischen Auswahlkriterien sind bei Dosierpistolen entscheidend?

Die Auswahl von Dosierpistolen erfolgt primär nach Kartuschengröße, wobei Standardvolumina von 3 cm³, 5 cm³, 10 cm³, 30 cm³ und 55 cm³ verfügbar sind. Das Dosierverhältnis spielt bei Zweikomponentensystemen eine entscheidende Rolle, beispielsweise bietet die Nordson EFD 7703145 ein Mischungsverhältnis von 1:1 bei 2x25 cm³ Volumen. Der Kolbentyp bestimmt die Medienkompatibilität, wobei Optimum-Kolben für niedrigviskose Materialien und Multidichtungskolben für aggressive Chemikalien geeignet sind. Die Ergonomie des Ventilgriffs beeinflusst die Bedienbarkeit bei längeren Arbeitseinsätzen erheblich.

Welche Normen und Zertifizierungen gelten für industrielle Dosierpistolen?

Dosierpistolen für den industriellen Einsatz müssen DIN EN ISO 9001 Qualitätsstandards erfüllen und sind häufig nach VDE-Richtlinien für den Einsatz in elektrischen Umgebungen zertifiziert. Bei Anwendungen in explosionsgefährdeten Bereichen ist eine ATEX-Zulassung nach Richtlinie 2014/34/EU erforderlich. Die Materialbeständigkeit der Kolben und Dichtungen wird nach DIN 53504 für Elastomere und DIN EN 12115 für chemische Beständigkeit geprüft. ESD-antistatische Ausführungen entsprechen der DIN EN 61340-5-1 für elektrostatisch ableitfähige Arbeitsplätze in der Elektronikfertigung.

Worin unterscheiden sich mechanische und pneumatische Dosierpistolen?

Mechanische Dosierpistolen wie die Nordson EFD 7029676 werden durch Handbetätigung ausgelöst und eignen sich für niedrige bis mittlere Viskositäten bis etwa 50.000 cP. Pneumatische Varianten arbeiten mit Druckluft zwischen 2 und 7 bar und ermöglichen die Verarbeitung hochviskoser Medien bis 500.000 cP bei gleichmäßigem Dosiervolumen. Hand-Dosierpistolen bieten maximale Flexibilität für Einzeldosierungen und Reparaturarbeiten, während automatisierte pneumatische Systeme für Serienfertigung mit reproduzierbaren Dosiermengen konzipiert sind. Die Nordson EFD-Serie umfasst beide Varianten mit identischen Kartuschenaufnahmen für einheitliche Medienversorgung.

Welche Anschluss- und Installationsanforderungen haben Dosierpistolen?

Dosierpistolen verwenden standardisierte Kartuschenanschlüsse mit M12x1,5 oder 1/4"-Gewinde für universelle Medienkompatibilität. Pneumatische Modelle benötigen einen Druckluftanschluss mit 6 mm oder 8 mm Schnellkupplung bei einem Arbeitsdruck von 2-7 bar nach DIN ISO 4414. Die Installation erfolgt über Wandhalterungen oder Arbeitsplatzarme mit bis zu 2 kg Traglast für größere 55 cm³-Kartuschen. Hand-Dosierpistolen wie die Oki 910-PL mit transparentem 10 ccm-Handkolben arbeiten autark ohne externe Energieversorgung. Elektrische Varianten erfordern 24V DC-Anschluss mit max. 2A Stromaufnahme über M12-Steckverbinder.

Welche Schutzklassen und Betriebsparameter haben Dosierpistolen?

Industrielle Dosierpistolen erreichen Schutzart IP65 nach DIN EN 60529 für Staub- und Spritzwasserschutz in Fertigungsumgebungen. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C bei relativer Luftfeuchtigkeit bis 85% nicht kondensierend. Pneumatische Modelle arbeiten mit Systemdrücken von 0,5 bis 7 bar, wobei die maximale Dosiergeschwindigkeit materialabhängig zwischen 0,1 ml/min und 50 ml/min variiert. ESD-antistatische Ausführungen weisen einen Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm nach DIN EN 61340-2-3 auf. Die mechanische Belastbarkeit erreicht bis zu 100.000 Dosierzyklen bei sachgerechter Wartung und mediengerechter Kolbenauswahl.

Wie oft müssen Dosierpistolen gewartet werden und was ist bei der Inspektion zu beachten?

Dosierpistolen erfordern nach DIN EN 13306 eine präventive Wartung alle 10.000 Dosierzyklen oder spätestens alle 6 Monate bei intensiver Nutzung. Die Inspektion umfasst Kolbendichtungen auf Verschleiß, Ventilsitz-Abdichtung und Dosiergenauigkeit mittels Präzisionswaage mit 0,01g Auflösung. Optimum-Kolben wie die Nordson EFD 7012173 für 5cc haben eine Standzeit von etwa 50.000 Zyklen bei mittelviskosen Medien. Multidichtungskolben müssen bei aggressiven Chemikalien alle 20.000 Zyklen ausgetauscht werden. Die jährliche Kalibrierung der Dosiervolumina nach DIN EN ISO 8655 gewährleistet die Prozesssicherheit in qualitätskritischen Anwendungen der Automobilindustrie und Medizintechnik.
