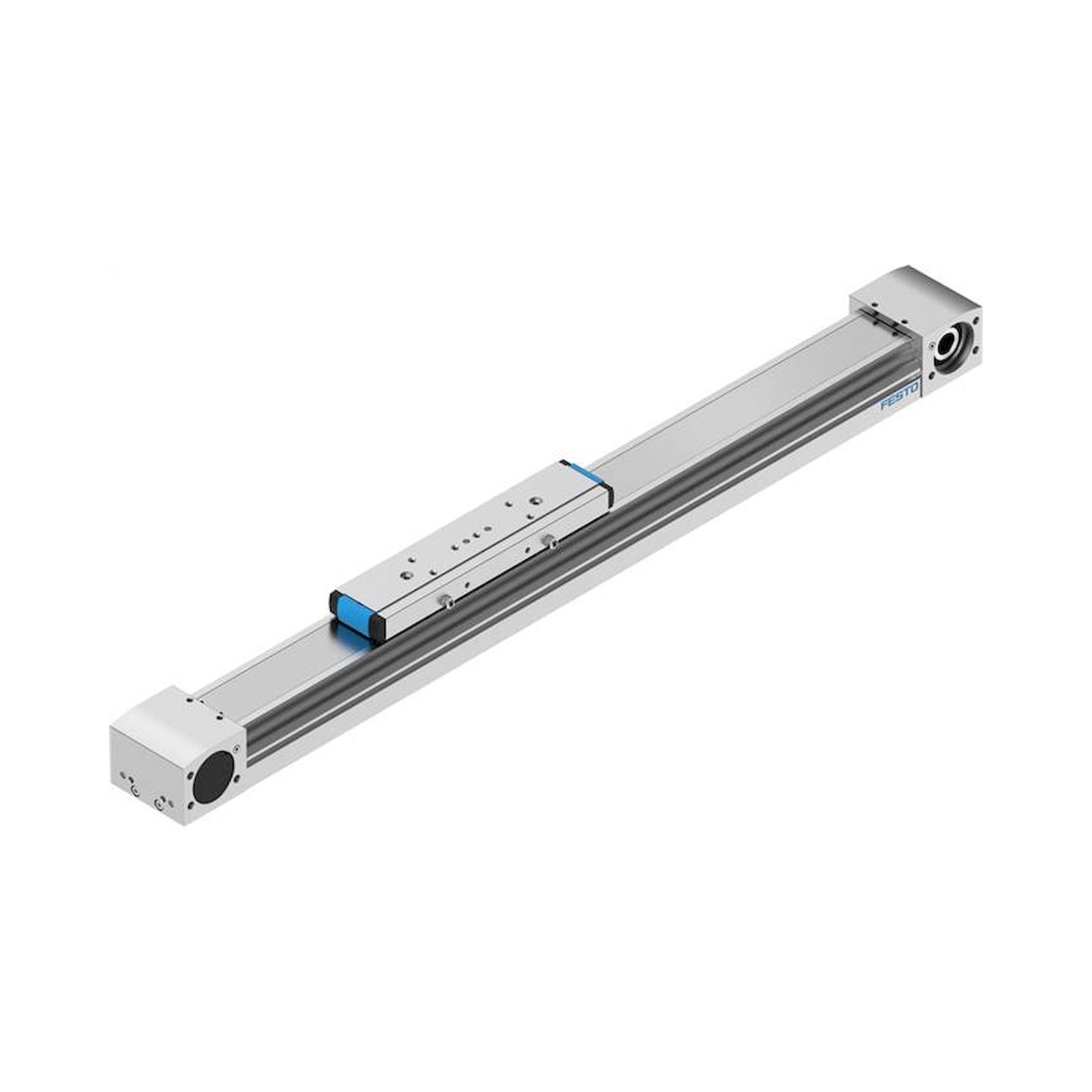

Zahnriemenachse ELGC-TB-KF-45-800 - Festo 8062772
Festo
✓ Originalprodukt Neuware
Pneumatikzylinder von Festo für präzise lineare Bewegung und definierte Kraft in der Automatisierung.
Netto
zzgl. MwSt.
729,60 € inkl. 19 % MwSt., zzgl. Versand
613,11 €
Artikel
FES-8062772
Hersteller-Nr.
ELGC-TB-KF-45-800
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Pneumatikzylinder von Festo für präzise lineare Bewegung und definierte Kraft in der Automatisierung. Die wichtigsten technischen Daten dieses Original-Festo-Artikels sind nachfolgend aufgeführt.
Technische Daten
| Antriebsritzel Wirkdurchmesser [mm] | 19,10 |
|---|---|
| Arbeitshub [mm] | 800 |
| Baugröße | 45 |
| Hubreserve [mm] | 0 |
| Zahnriemen-Dehnung [%] | 0,187 |
| Zahnriemen-Teilung [mm] | 2 |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse<br>mit Zahnriemen |
| Motorart | Schrittmotor<br>Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung [m/s²] | 15 |
| Max. Geschwindigkeit [m/s] | 1,2 |
| Wiederholgenauigkeit | ±0,1 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur [°C] | 0 bis 50 |
| Flächenmomente 2. Grades Iy [mm4] | 140000 |
| Flächenmomente 2. Grades Iz [mm4] | 170000 |
| Max. Antriebsmoment [Nm] | 0,716 |
| Max. Kraft Fy [N] | 300 |
| Max. Kraft Fz [N] | 600 |
| Max. Leerlauf- Verschiebewiderstand [N] | 7,8 |
| Max. Moment Mx [Nm] | 5,5 |
| Max. Moment My [Nm] | 4,7 |
| Max. Moment Mz [Nm] | 4,7 |
| Max. Vorschubkraft Fx [N] | 75 |
| Leerlaufantriebsmoment [Nm] | 0,075 |
| Torsionsträgheitsmoment It [mm4] | 8.500 |
| Massenträgheitsmoment JH pro Meter Hub [kg/cm²] | 0,0281 |
| Massenträgheitsmoment JL pro kg Nutzlast [kg/cm²] | 0,9119 |
| Massenträgheitsmoment JO [kg/cm²] | 0,1862 |
| Vorschubkonstante [mm/U] | 60 |
| Bewegte Masse [g] | 169 |
| Bewegte Masse bei 0 mm Hub [g] | 169 |
| Gewicht Schlitten [g] | 55 |
| Gewichtszuschlag pro 10 mm Hub [g] | 23 |
| Grundgewicht bei 0 mm Hub [g] | 760 |
| Produktgewicht [g] | 2.593 |
| Schnittstellencode Aktuator | V32 |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten<br>RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glasfaser |
| Gewicht | 2,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ELGC-TB-KF-45-800 |
| EAN | 4052568296018 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauart | Elektromechanische Linearachse, mit Zahnriemen |
| Serie | ELGC |
| Temperatur (max.) | 50 |
