Festo ELGC-TB-KF-60-2000 (8062785) Zahnriemenachse

Festo
10.113,81 € 8.499,00 €
exkl. Versandkosten
Artikel
FES-8062785

Hersteller-Nr.
ELGC-TB-KF-60-2000
(8062785) Zahnriemenachse
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

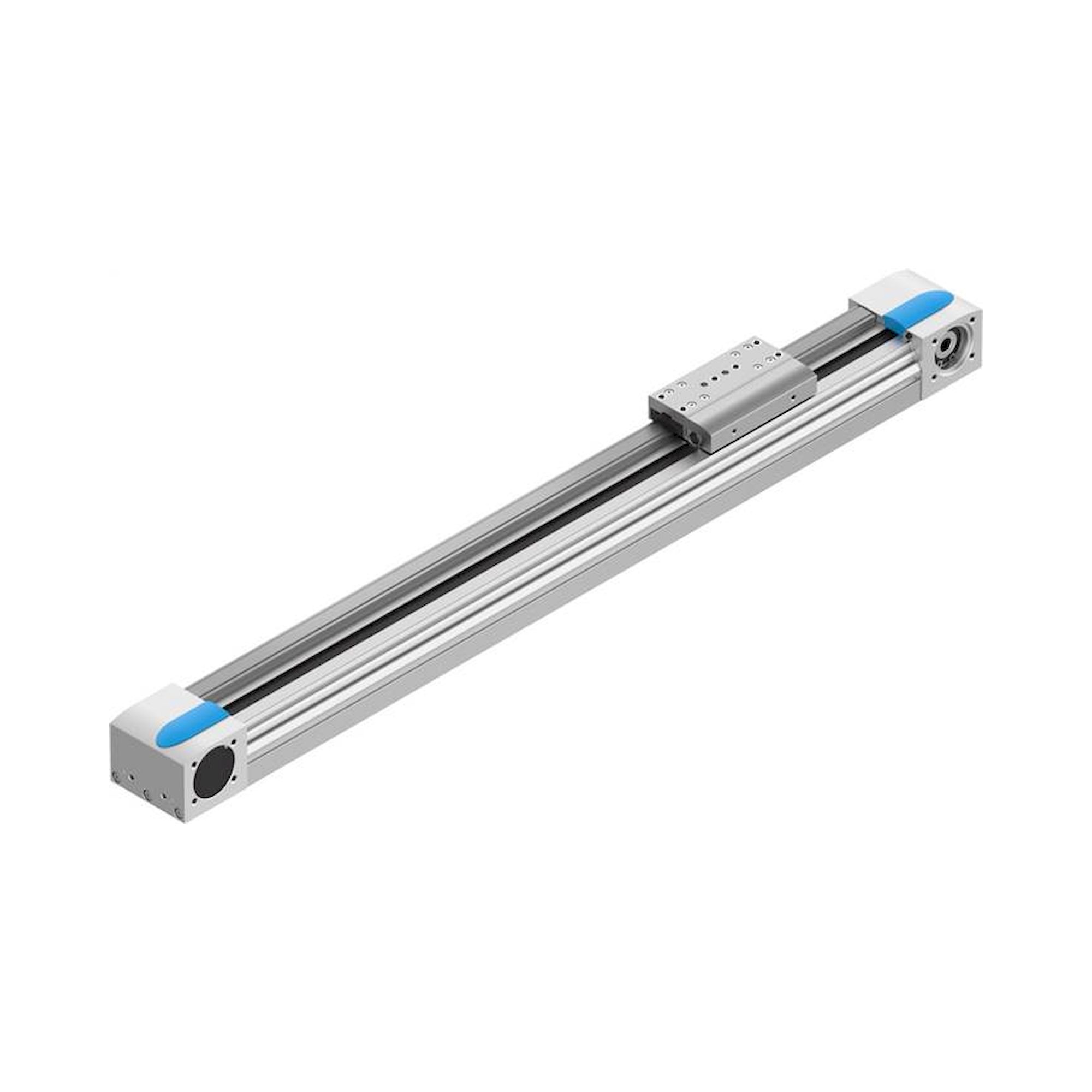

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Antriebsritzel Wirkdurchmesser [mm] 24,83
Arbeitshub [mm] 2.000
Baugröße 60
Hubreserve [mm] 0
Zahnriemen-Dehnung [%] 0,124
Zahnriemen-Teilung [mm] 3
Einbaulage beliebig
Führung Kugelumlaufführung
Konstruktiver Aufbau Elektromechanische Linearachse
mit Zahnriemen
Motorart Schrittmotor
Servomotor
Messprinzip Wegmesssystem inkremental
Max. Beschleunigung [m/s²] 15
Max. Geschwindigkeit [m/s] 1,5
Wiederholgenauigkeit ±0,1 mm
Einschaltdauer 100 %
Schutzart IP40
Umgebungstemperatur [°C] 0 bis 50
Flächenmomente 2. Grades Iy [mm4] 441000
Flächenmomente 2. Grades Iz [mm4] 542000
Max. Antriebsmoment [Nm] 1,490
Max. Kraft Fy [N] 600
Max. Kraft Fz [N] 1.800
Max. Leerlauf- Verschiebewiderstand [N] 15,6
Max. Moment Mx [Nm] 29,1
Max. Moment My [Nm] 31,8
Max. Moment Mz [Nm] 31,8
Max. Vorschubkraft Fx [N] 120
Leerlaufantriebsmoment [Nm] 0,194
Torsionsträgheitsmoment It [mm4] 29.800
Massenträgheitsmoment JH pro Meter Hub [kg/cm²] 0,0851
Massenträgheitsmoment JL pro kg Nutzlast [kg/cm²] 1,5411
Massenträgheitsmoment JO [kg/cm²] 0,8804
Vorschubkonstante [mm/U] 78
Bewegte Masse [g] 482
Bewegte Masse bei 0 mm Hub [g] 482
Gewicht Schlitten [g] 139
Gewichtszuschlag pro 10 mm Hub [g] 43
Grundgewicht bei 0 mm Hub [g] 1.775
Produktgewicht [g] 10.280
Schnittstellencode Aktuator T42
Werkstoff Abschlussdeckel Alu-Druckguss, lackiert
Werkstoff Profil Alu-Knetlegierung, eloxiert
Werkstoffhinweis LABS-haltige Stoffe enthalten
RoHS konform
Werkstoff Abdeckband rostfreier Edelbandstahl
Werkstoff Antriebsdeckel Alu-Druckguss, lackiert
Werkstoff Führung Schlitten Vergütungsstahl
Werkstoff Führungsschiene Vergütungsstahl
Werkstoff Riemenscheiben hochlegierter Stahl rostfrei
Werkstoff Schlitten Aluminium-Druckguss
Werkstoff Zahnriemen Polychloroprene mit Glasfaser
Weitere Informationen
Hersteller-Nr. ELGC-TB-KF-60-2000
Hersteller Festo
EAN 4052568296148
Gewicht 13.000000
Zolltarifnummer 84799070
GPSR Herstellerdaten Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
