ESD-Werkzeuge

Bernstein Werkzeuge

Bernstein ESD-Werkzeuge umfassen ableitfähige Zangen, Schneidwerkzeuge, Hebelwerkzeuge, Schaber und konfektionierte Werkzeugsets für den Einsatz in EPA-Zonen gemäß DIN EN 61340-5-1. Zangen der CLASSICline-Baureihe (3-601-15 bis 3-606-15) sind als Seitenschneider in Semi-Flush- und Flush-Ausführung (115-120 mm) verfügbar, die 3-0er-Baureihe bietet ESD-Seitenschneider (3-133-13, 145 mm) und Telefonzangen (3-245-13, 200 mm). Keramikscheren mit Kunststoffgriffen (5-353) runden das Schneidwerkzeugsortiment ab.

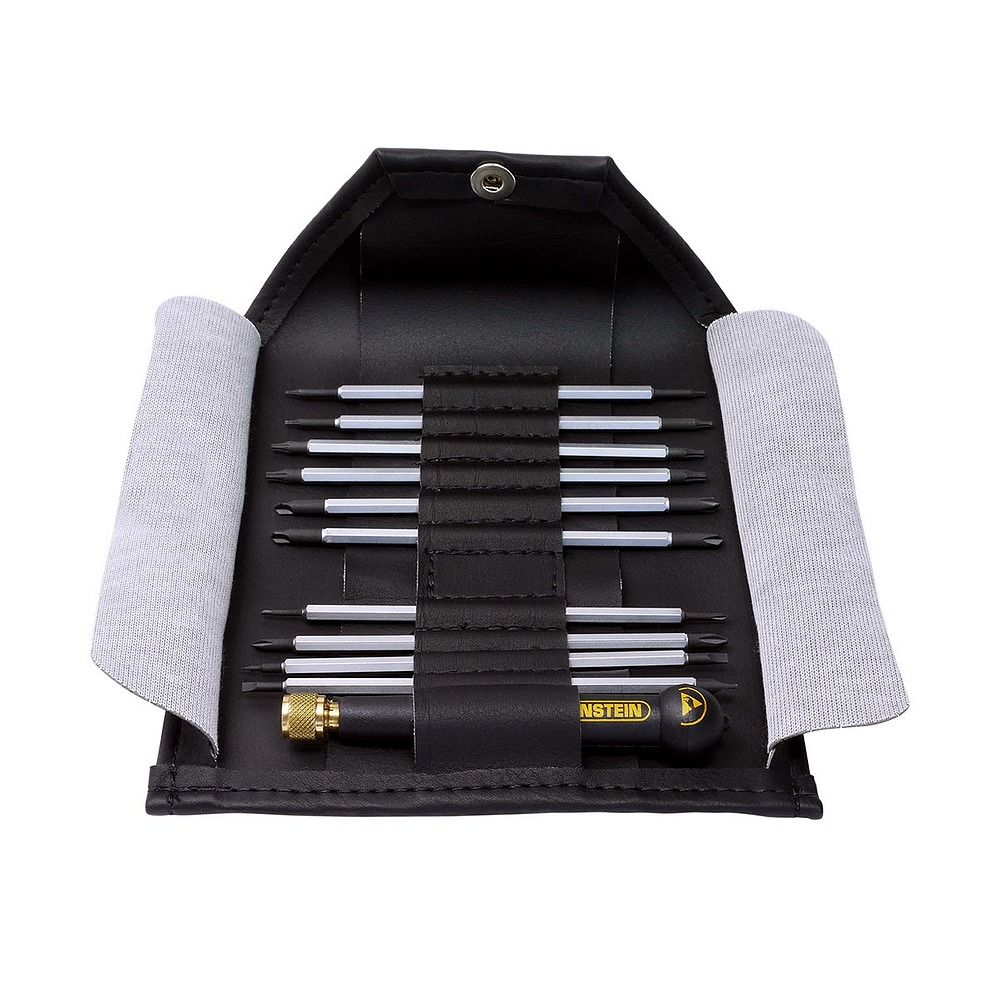

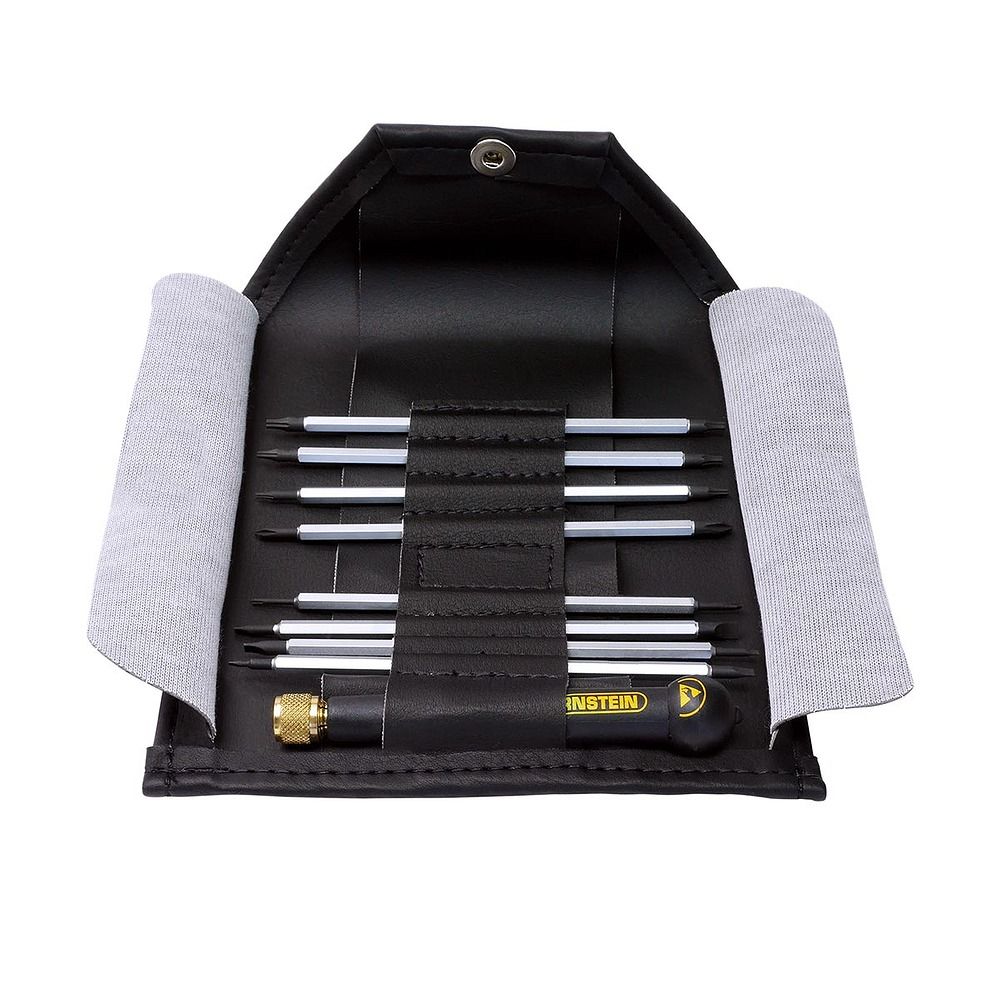

Werkzeugsets reichen vom kompakten OPERATOR KIT 5-tlg. (2302) bis zum TRENDY-Set mit 23 Teilen (2280, 2282) und dem ELITE-Set mit 20 Teilen (2230) sowie dem CARAT-Set mit 9 Teilen (2250). Leere Reißverschlusstaschen (2221, 2251) und Klapp-/Rolltaschen ermöglichen die individuelle Zusammenstellung. ESD-Ablöthebel (2-126), Zinnmesser (2-127) und SPUDGER (2-123) sind als Einzelwerkzeuge erhältlich.

⚡ Ableitfähig, EPA-konform - alle ESD-Werkzeuge nach DIN EN 61340-5-1, kennzeichnung "-13" oder "-15" im Artikelnamen

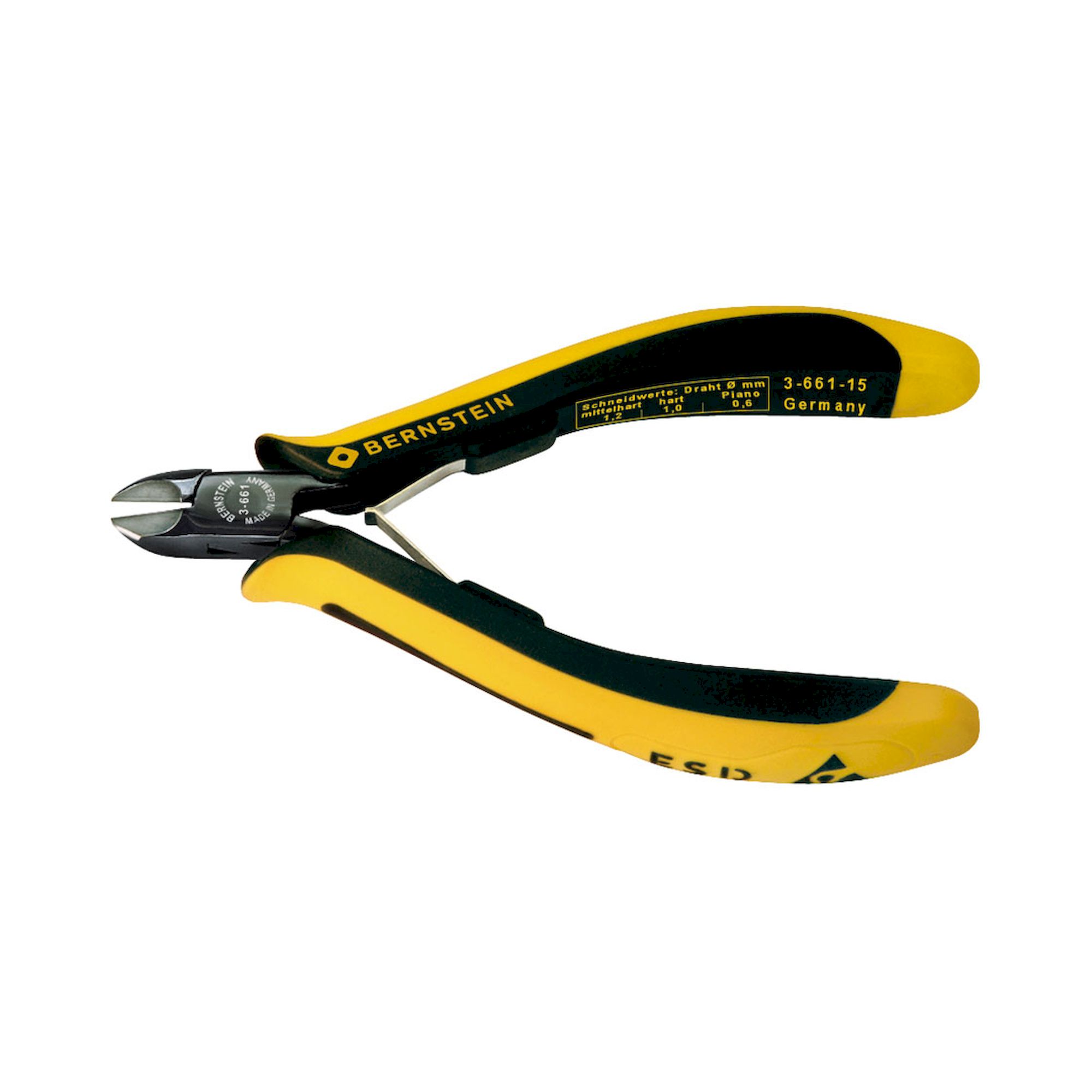

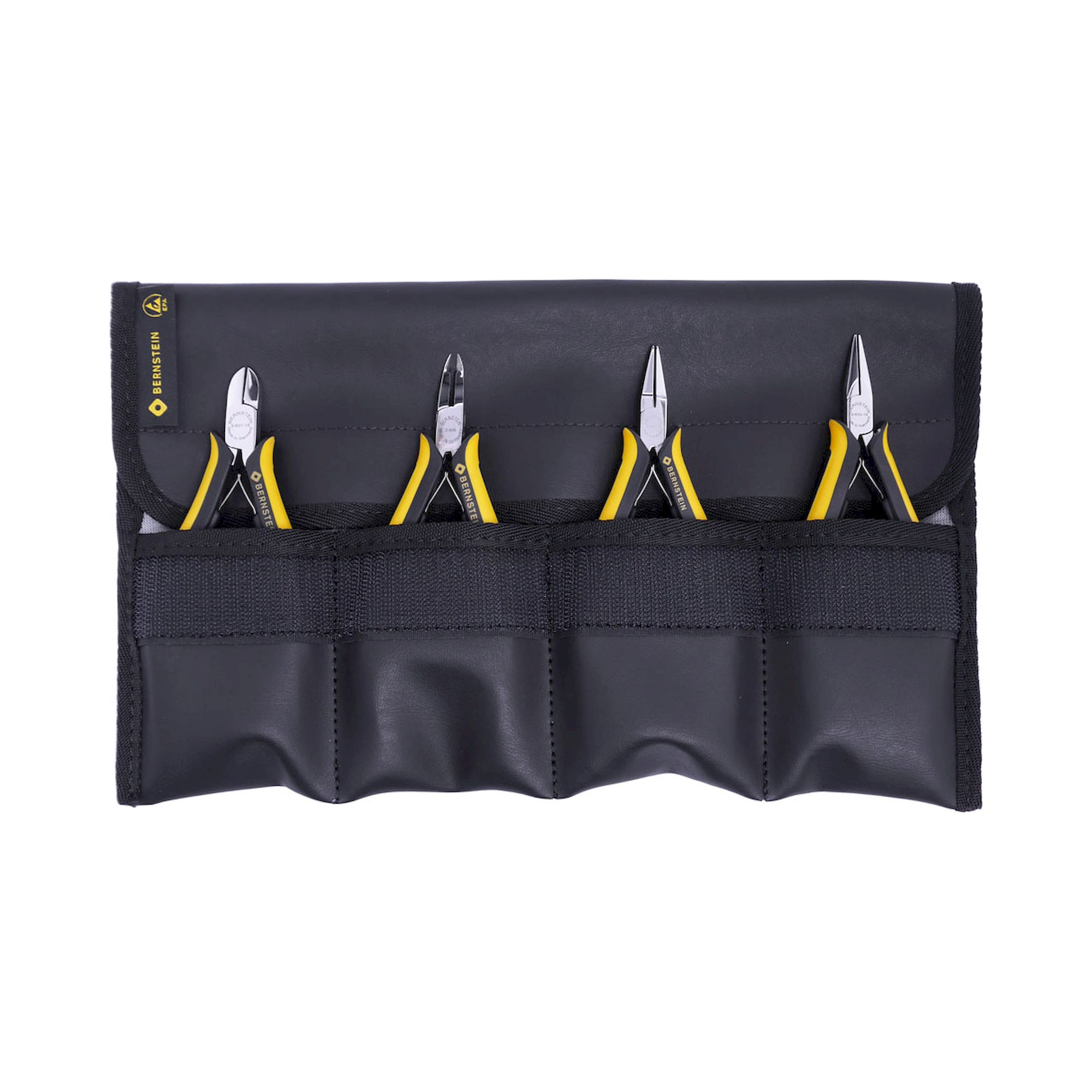

⚙ CLASSICline Seitenschneider - Semi-Flush (3-601-15), Flush (3-602-15, 3-604-15, 3-606-15), 115-120 mm

⚙ Hebelwerkzeuge und Schaber - SPUDGER flach (2-123), Ablöthebel (2-126), Zinnmesser (2-127), Zinnschaber (2-128)

✓ Keramikschere - 5-353 mit Kunststoffgriffen, für Schnitte ohne Metallkontamination

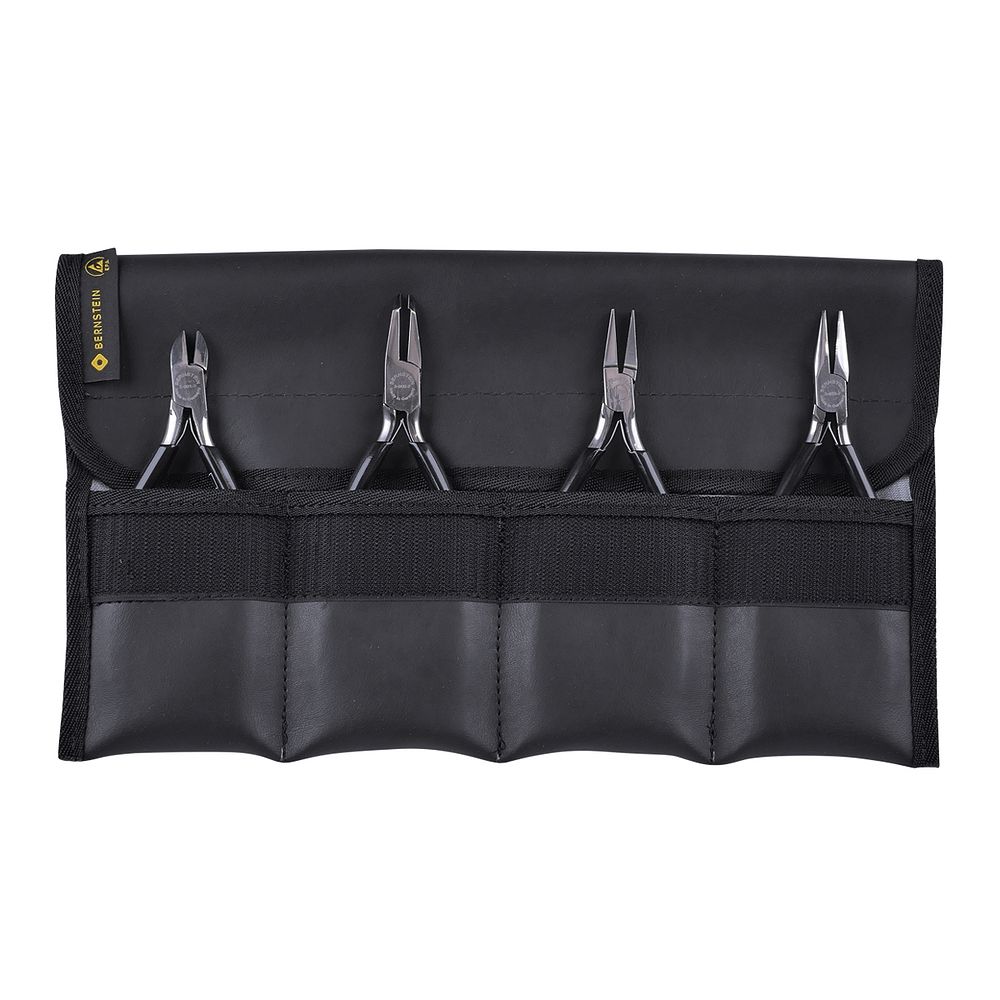

📦 Werkzeugsets VARIO bis TRENDY - 2100 (Vario 7-tlg.), 2210 (PRECISE 6-tlg.), 2220 (ANTISTATIC 18-tlg.), 2230 (ELITE 20-tlg.), 2280 (TRENDY 23-tlg.)

✓ IC-Pinzette ESD - 2-601-13, 125 mm, für IC-Handhabung in EPA-Zonen

Set	Artikel	Teile	Aufbewahrung
OPERATOR KIT	2302	5	Kompakt

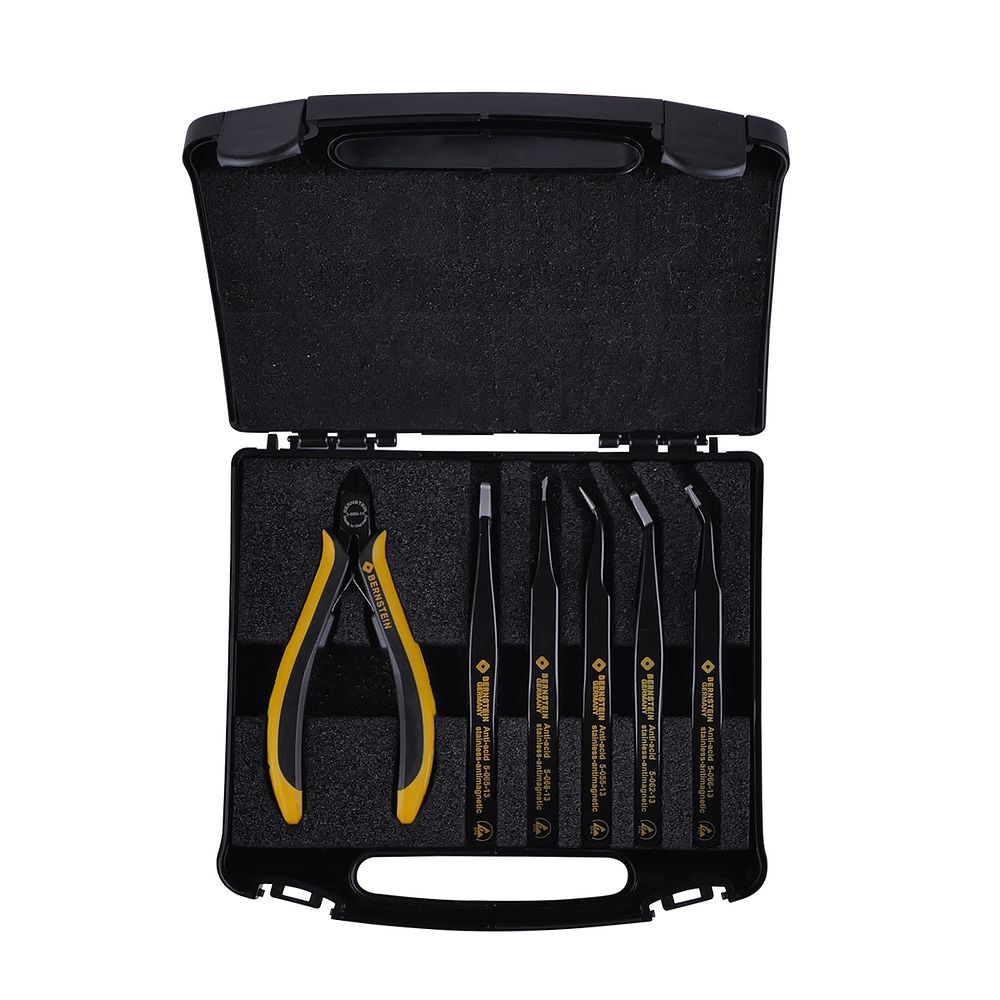

PRECISE	2210	6	-
CARAT	2250	9	Reißverschlusstasche leer: 2251

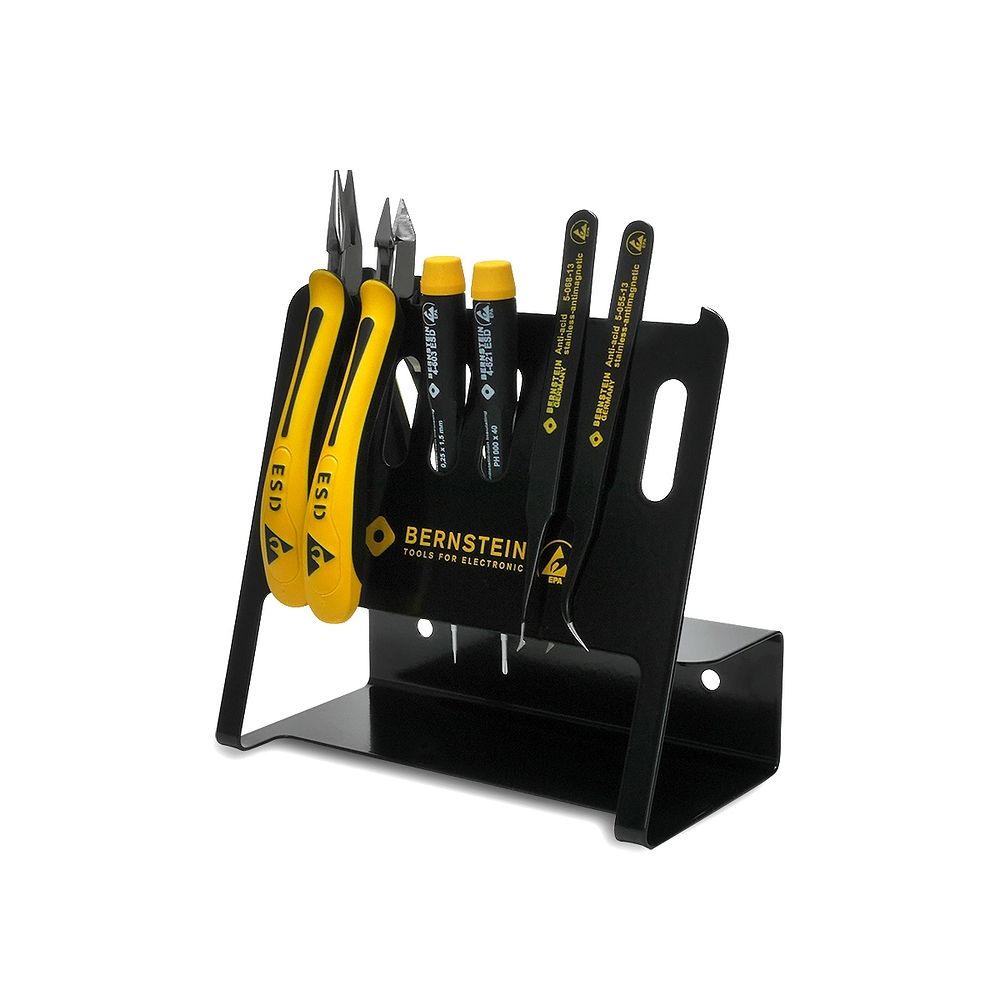

VARIO	2100	7	-
ANTISTATIC	2220	18	-
ELITE	2230	20	-
TRENDY	2280	23	Reißverschlusstasche leer: 2221
TRENDY C	2282	23	Klapptasche leer: 2291, 2301
TRENDY 18	2285	18	-

Typische Einsatzbereiche: Montage und Reparatur in EPA-Zonen der Elektronikfertigung, SMD-Rework und Bestückung mit ableitfähigen Zangen, Öffnung und Demontage von Flachgeräten mit ESD-Hebelwerkzeugen, Schneidarbeiten ohne Metallkontamination (Keramikschere), sowie Serviceeinsätze in der Medizintechnik und Luft- und Raumfahrt mit dokumentierten ESD-Anforderungen.

Was sind ESD Werkzeuge und in welchen Industriebereichen werden sie eingesetzt?

ESD Werkzeuge sind antistatische Präzisionswerkzeuge mit ableitfähigen Eigenschaften zur Vermeidung elektrostatischer Entladungen bei der Arbeit mit elektronischen Bauteilen. Diese Spezialwerkzeuge kommen primär in der Elektronikfertigung, Halbleiterindustrie, Medizintechnik und Uhrmacherei zum Einsatz, wo bereits Spannungen ab 100 Volt irreversible Schäden an empfindlichen Komponenten verursachen können. Bernstein ESD Werkzeuge wie die TRENDY und ELITE Serien bieten kontrollierten Widerstand zwischen 10^6 und 10^9 Ohm für sicheren Ladungsabbau ohne Beschädigung sensibler Elektronik.

Welche technischen Kriterien sind bei der Auswahl von ESD Werkzeugen entscheidend?

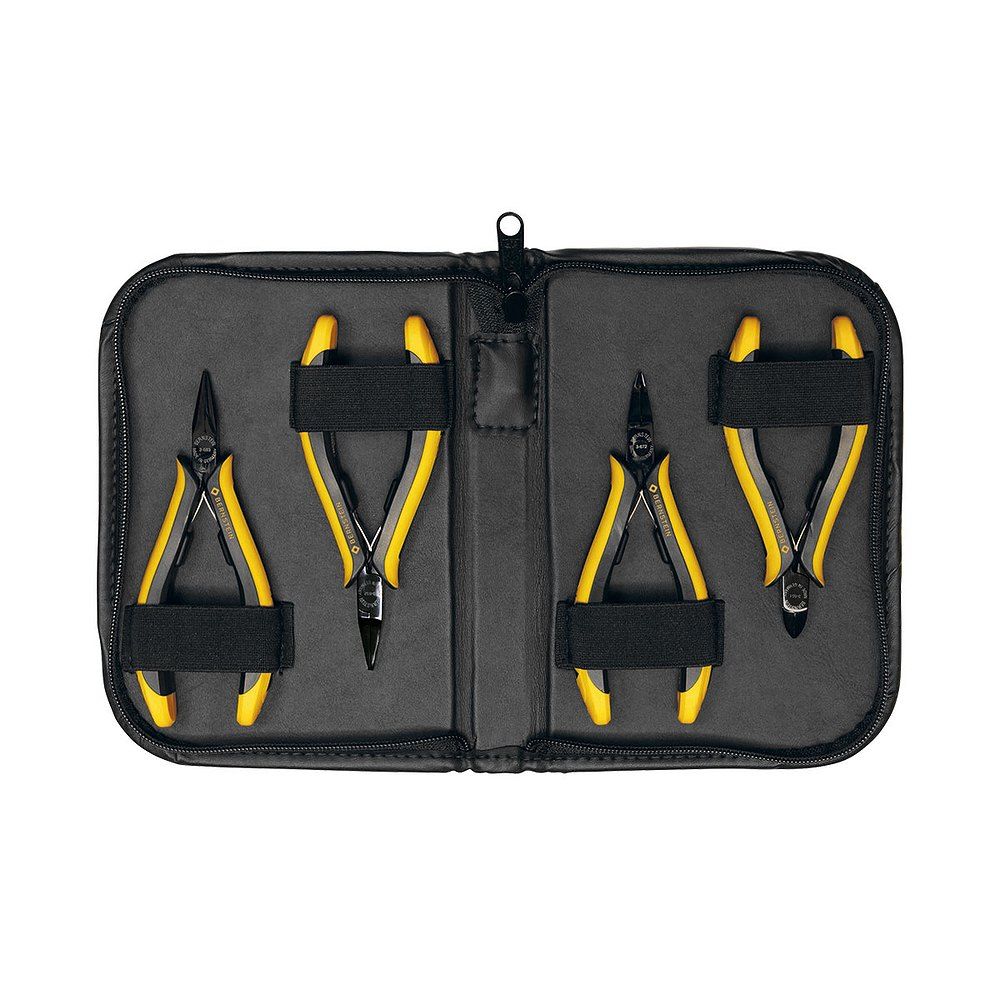

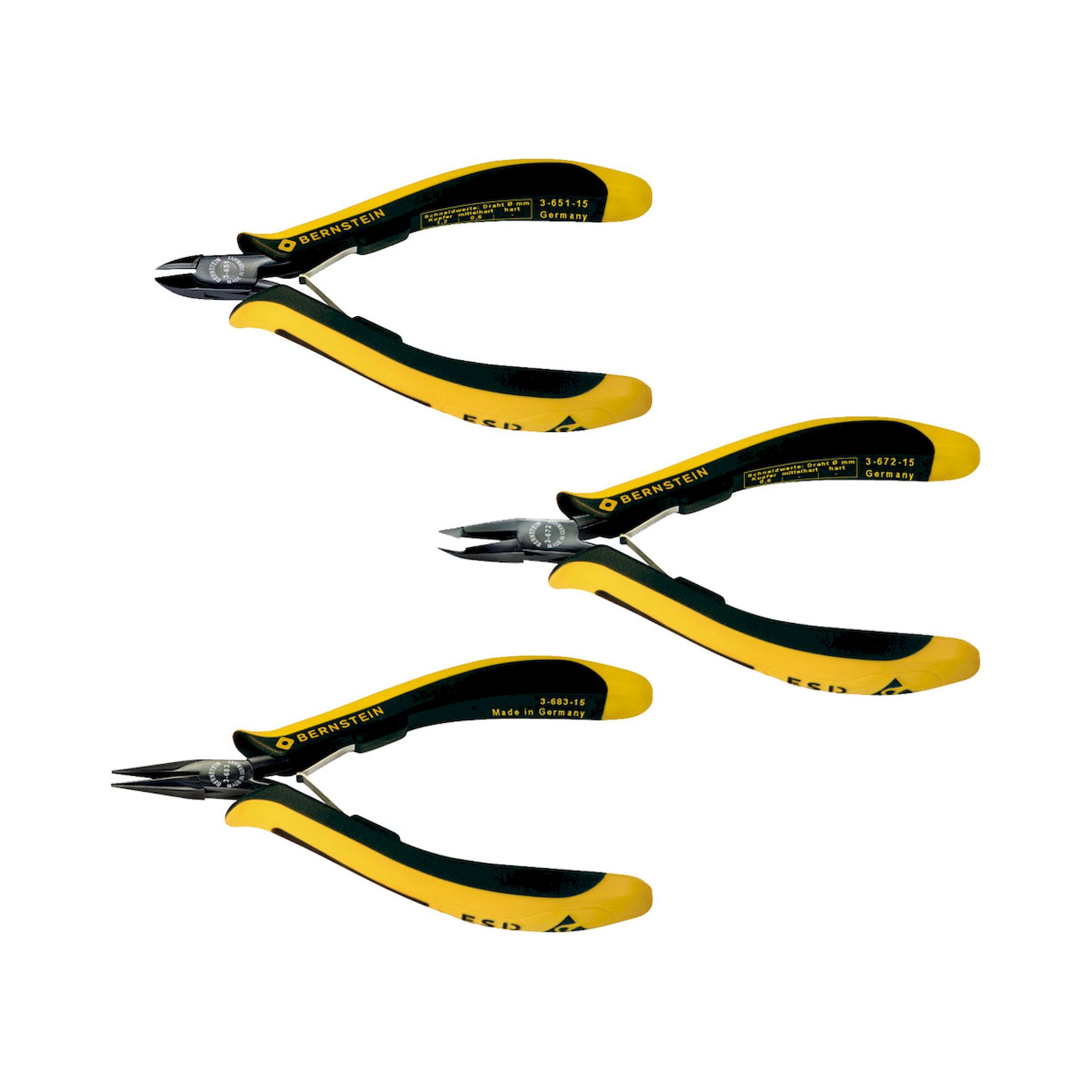

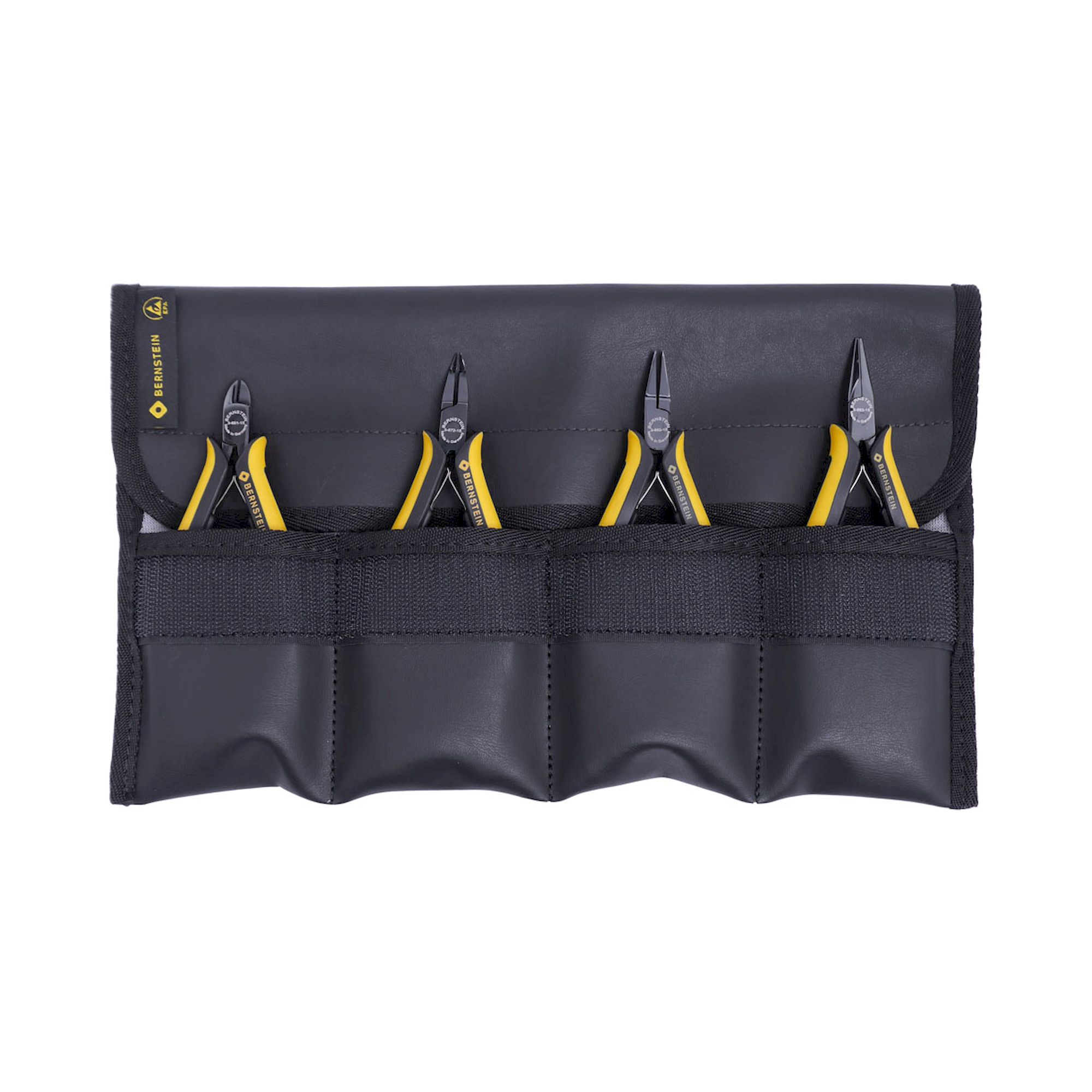

Bei ESD Werkzeugen sind der Oberflächenwiderstand zwischen 10^6 bis 10^12 Ohm, die Ableitzeit unter 2 Sekunden und die Präzision der Werkzeugspitzen entscheidend. Die Bernstein ULTRA FINE SMD Pinzetten erreichen Spitzenbreiten unter 0,1 mm für feinste Lötarbeiten, während die EUROline Zangen mit gehärteten Backen bis HRC 58 auch mechanisch anspruchsvolle Aufgaben bewältigen. Zusätzlich müssen Griffmaterialien dauerhaft antistatische Eigenschaften ohne Oberflächenbeschichtung aufweisen, da diese durch Abnutzung ihre ESD-Schutzwirkung verlieren würden.

Welche Normen und Zertifizierungen gelten für ESD Werkzeuge?

ESD Werkzeuge müssen der DIN EN 61340-5-1 für elektrostatische Entladungsschutz und der IEC 61340-4-1 für Widerstandsmessungen entsprechen. Diese Normen definieren Oberflächenwiderstände zwischen 10^6 und 10^12 Ohm sowie Prüfverfahren für antistatische Eigenschaften. Bernstein ESD Werkzeuge tragen die EPA-Kennzeichnung nach DIN EN 61340-5-2 und werden nach ISO 9001 Qualitätsstandards gefertigt, wobei jedes Werkzeug individuell auf seine elektrostatischen Eigenschaften geprüft wird bevor es die Produktion verlässt.

Was sind die Hauptunterschiede zwischen den verschiedenen Bernstein ESD Werkzeugsätzen?

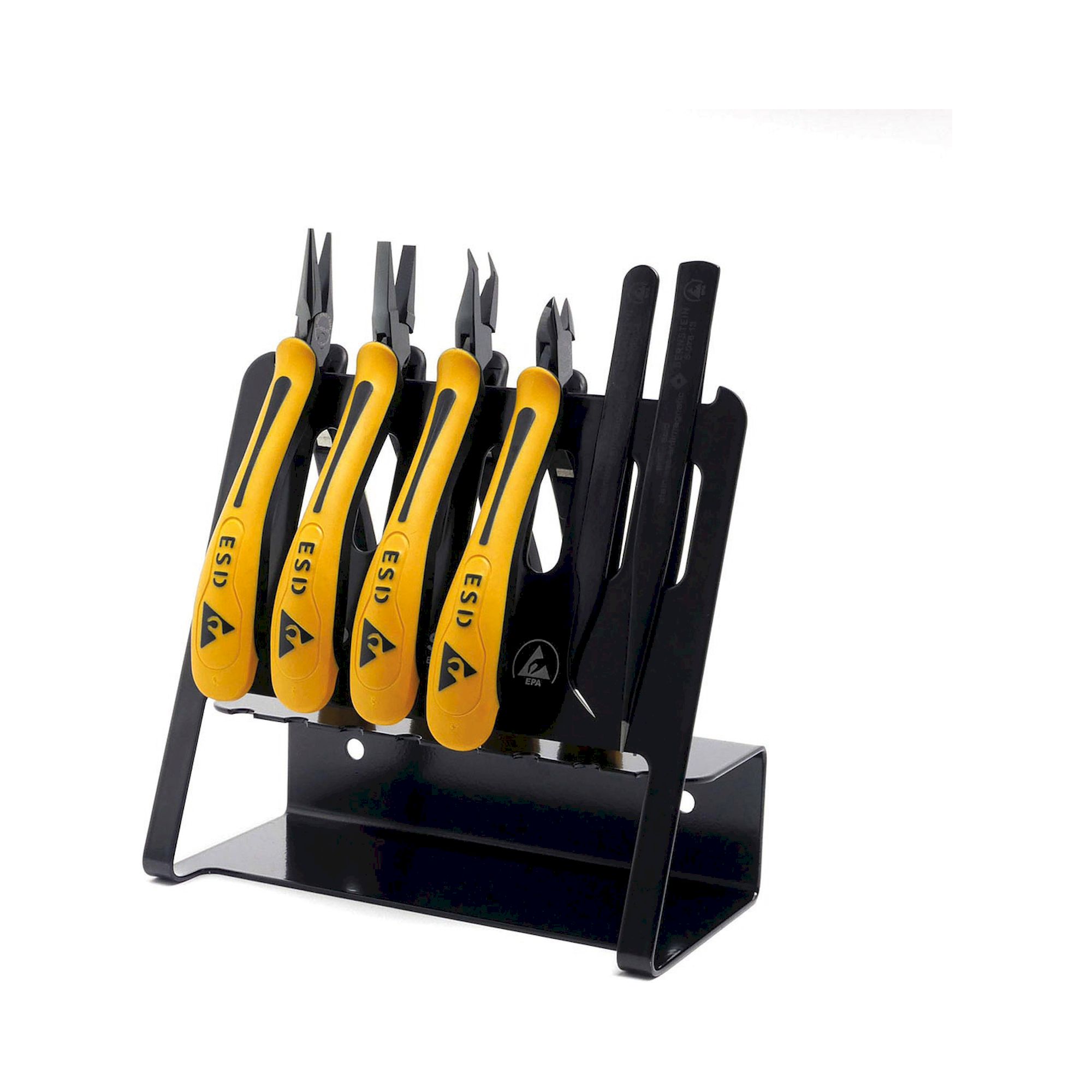

Die Bernstein ESD Werkzeugsätze unterscheiden sich in Bestückung und Anwendungsbereich: Der PRECISE 6-teilig konzentriert sich auf feinste Präzisionsarbeiten mit 0,5 mm Schraubendrehern, während der TRENDY 23-teilig universelle Elektronikarbeiten mit Zangen, Schraubendrehern und Seitenschneidern abdeckt. Der ELITE 20-teilig bietet professionelle Ausstattung mit gehärteten Werkzeugen bis HRC 60, während die EUROline Serien speziell für SMD-Bestückung und Reparaturarbeiten mit ultrapräzisen Pinzetten unter 0,1 mm Spitzenbreite konzipiert sind.

Welche Installationsanforderungen und Kompatibilität haben ESD Arbeitsplätze für diese Werkzeuge?

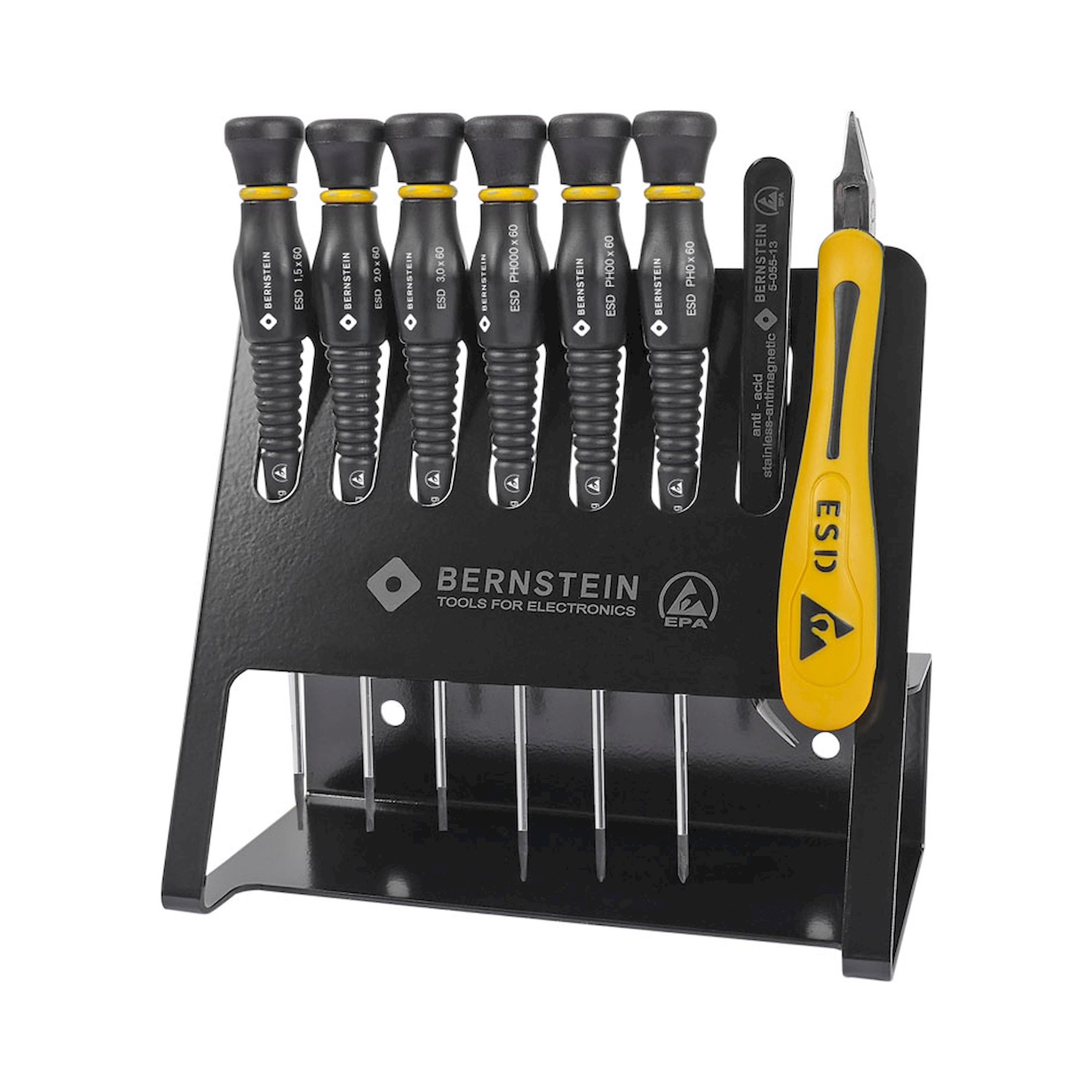

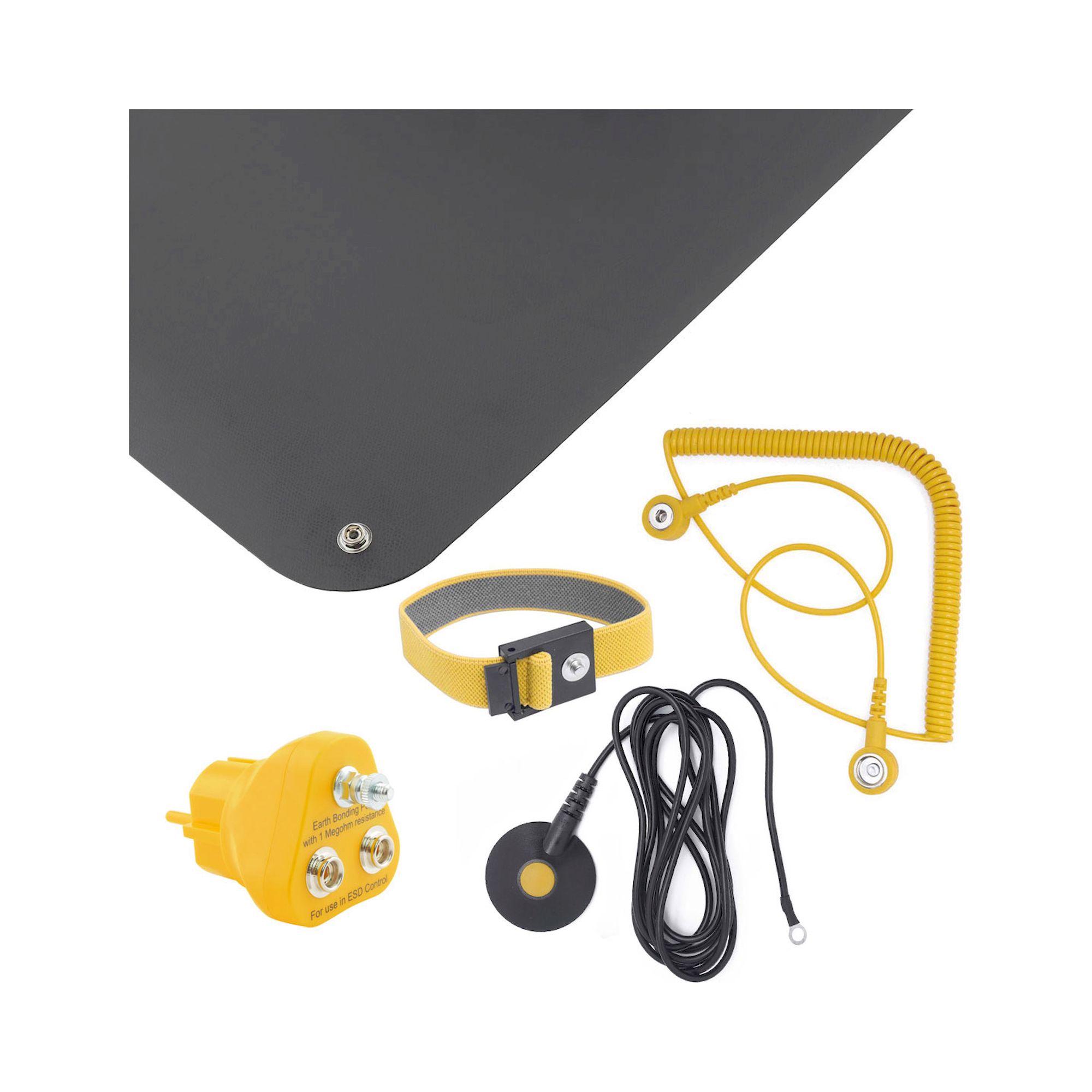

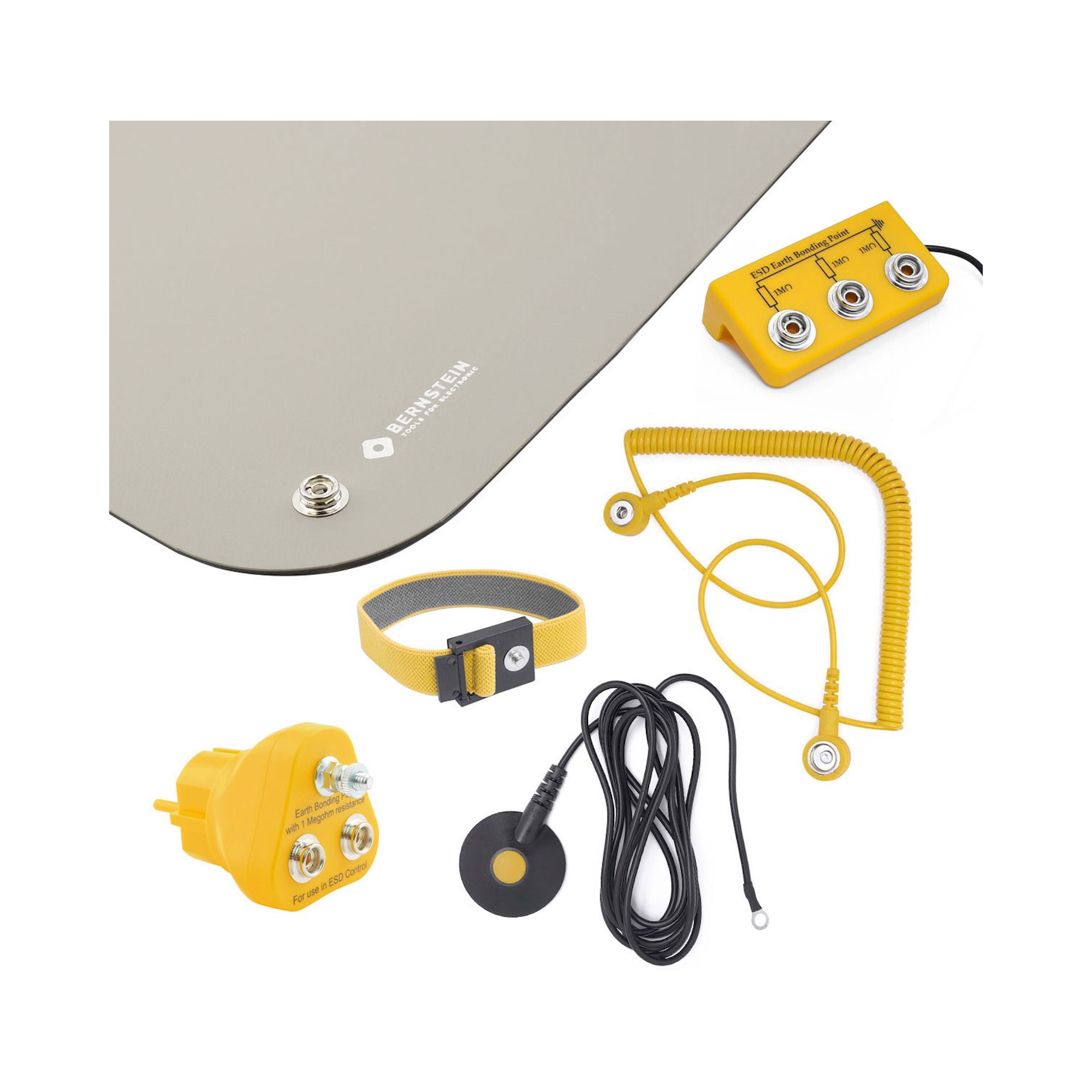

ESD Werkzeuge erfordern geerdete Arbeitsplätze mit ableitfähigen Oberflächen unter 10^9 Ohm Widerstand und Erdungsverbindung über 1 Megohm Widerstand nach DIN EN 61340-5-1. Der Bernstein EPA Werkzeugkoffer bietet integrierte Erdungsanschlüsse und ableitfähige Einlagen für sichere Werkzeuglagerung, während ESD Werkzeughalter direkte Erdungsverbindung über das Gestell ermöglichen. Die Arbeitsplatztemperatur sollte zwischen 15°C und 35°C bei relativer Luftfeuchtigkeit von 40-60% liegen, um optimale antistatische Bedingungen zu gewährleisten.

Welche Sicherheitsbewertungen und Betriebsparameter haben ESD Werkzeuge?

ESD Werkzeuge sind für Betriebstemperaturen von -10°C bis +70°C ausgelegt und erreichen Schutzart IP54 gegen Staub und Spritzwasser bei ordnungsgemäßer Lagerung. Der Oberflächenwiderstand bleibt zwischen 10^6 und 10^12 Ohm über die gesamte Betriebsdauer stabil, während die Ableitzeit dauerhaft unter 2 Sekunden liegt. Bernstein ESD Werkzeuge erfüllen die Sicherheitsklasse II nach DIN VDE 0680 und sind für Arbeitsplätze mit Spannungen bis 1000V DC zugelassen, wobei die antistatischen Eigenschaften auch bei mechanischer Beanspruchung erhalten bleiben.

Welche Wartungsintervalle und Prüfungen sind für ESD Werkzeuge vorgeschrieben?

ESD Werkzeuge müssen nach DIN EN 61340-5-1 alle 12 Monate auf Oberflächenwiderstand zwischen 10^6 und 10^12 Ohm geprüft werden, wobei die Messung bei 23°C und 50% relativer Luftfeuchtigkeit erfolgt. Die Funktionsprüfung umfasst Widerstandsmessung mit 10V oder 100V Prüfspannung und Dokumentation der Messwerte im EPA-Prüfprotokoll. Bei ordnungsgemäßer Pflege erreichen Bernstein ESD Werkzeuge eine Nutzungsdauer von über 10 Jahren, wobei mechanisch beanspruchte Komponenten wie Zangenschneiden nach etwa 50.000 Betätigungszyklen auf Verschleiß zu prüfen sind.

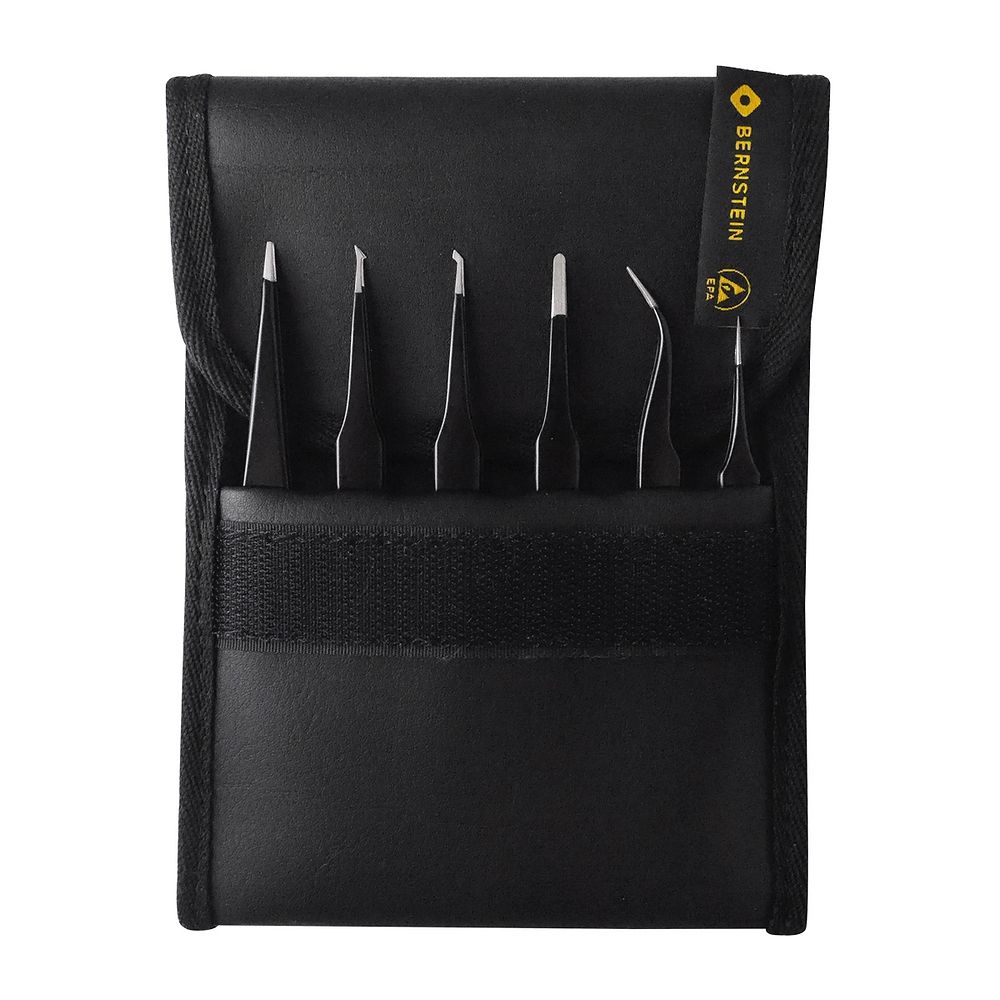

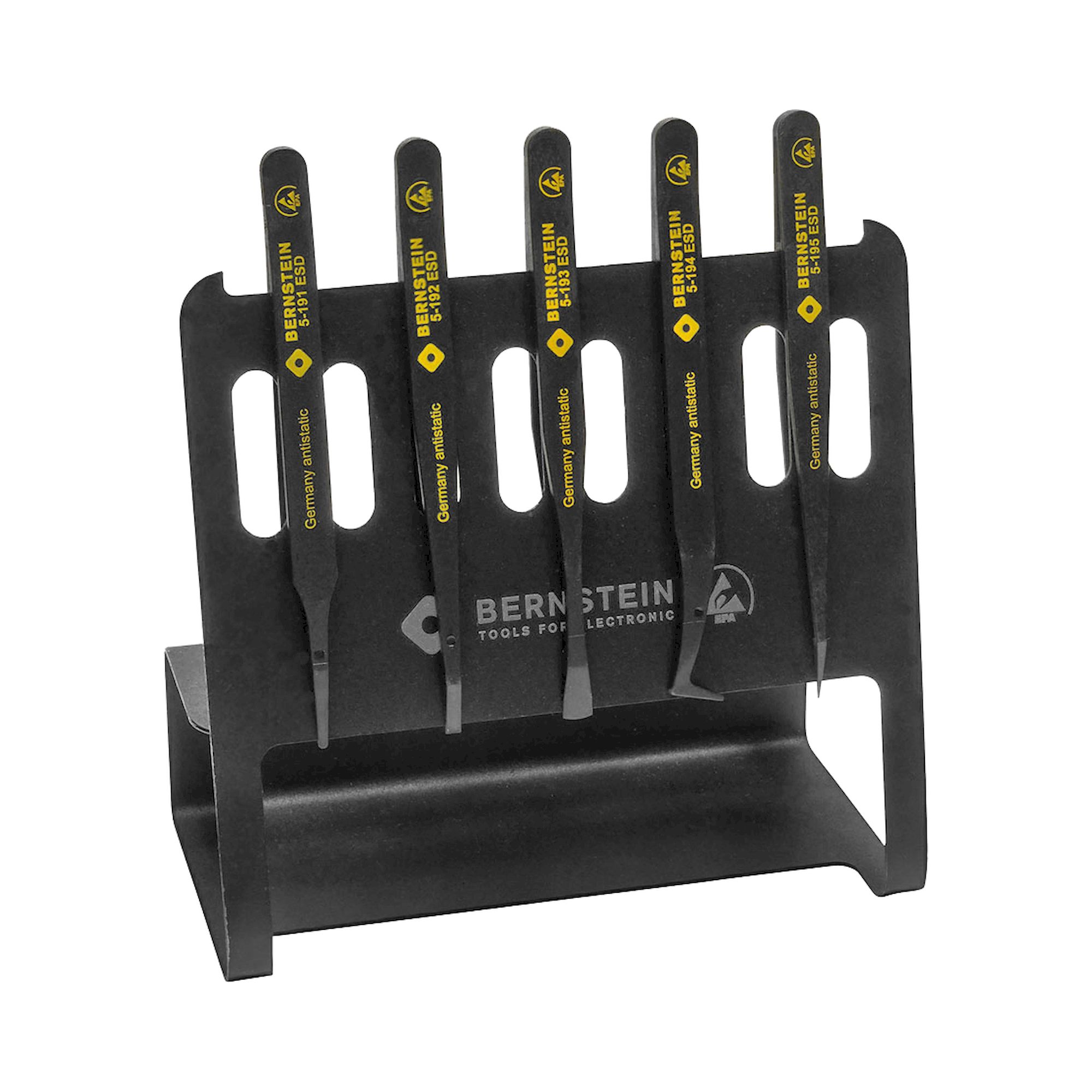

Wie unterscheiden sich ESD Pinzetten für SMD Bestückung von Standard-Elektronikpinzetten?

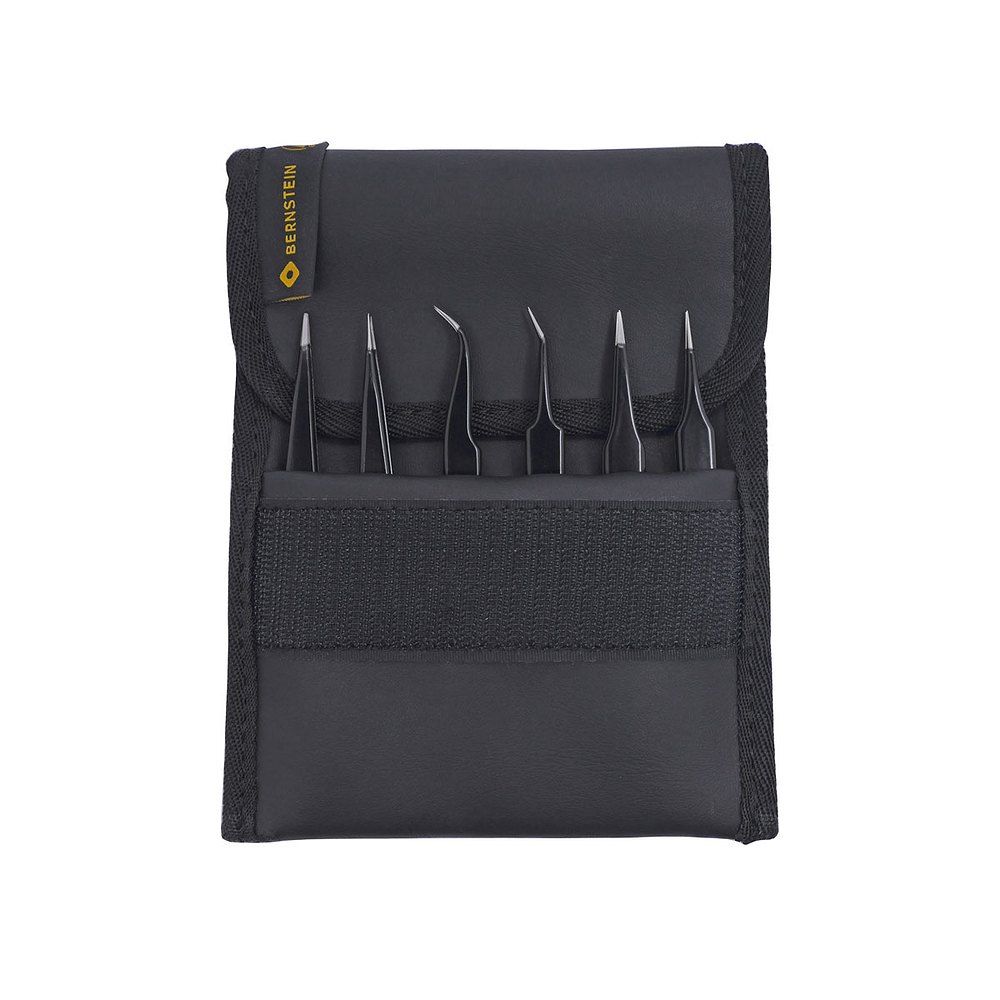

ESD SMD Pinzetten wie die Bernstein ULTRA FINE Serie erreichen Spitzenbreiten unter 0,08 mm bei gleichzeitigem Oberflächenwiderstand von 10^8 bis 10^11 Ohm für sicheren Umgang mit 0201 und 01005 Bauelementen. Die antistatischen Eigenschaften sind dauerhaft im Grundmaterial integriert, nicht nur oberflächenbeschichtet, wodurch auch bei intensiver Nutzung der ESD-Schutz erhalten bleibt. Standard-Pinzetten erreichen zwar ähnliche mechanische Präzision, bieten jedoch keinen kontrollierten Ladungsabbau und können durch elektrostatische Entladungen Schäden an empfindlichen Halbleitern verursachen.
