Eine Ersa Lotrauch-Absaugung ist ein spezialisiertes Filtergerät zur punktuellen Erfassung und Neutralisation gesundheitsschädlicher Dämpfe, die beim Weichlöten von elektronischen Bauteilen entstehen. Das System wird primär in der Elektronikfertigung, Leiterplattenbestückung, Prototypenbau und Reparaturwerkstätten eingesetzt, wo kontinuierliche Lötarbeiten durchgeführt werden. Die Ersa EASY ARM Serie mit Absaugarmen wie dem Omniflex 600mm oder Highflex 500mm gewährleistet eine effiziente Erfassung der Schadstoffe direkt an der Entstehungsstelle und schützt Mitarbeiter vor langfristigen Gesundheitsrisiken durch Flussmitteldämpfe und Zinnoxide.

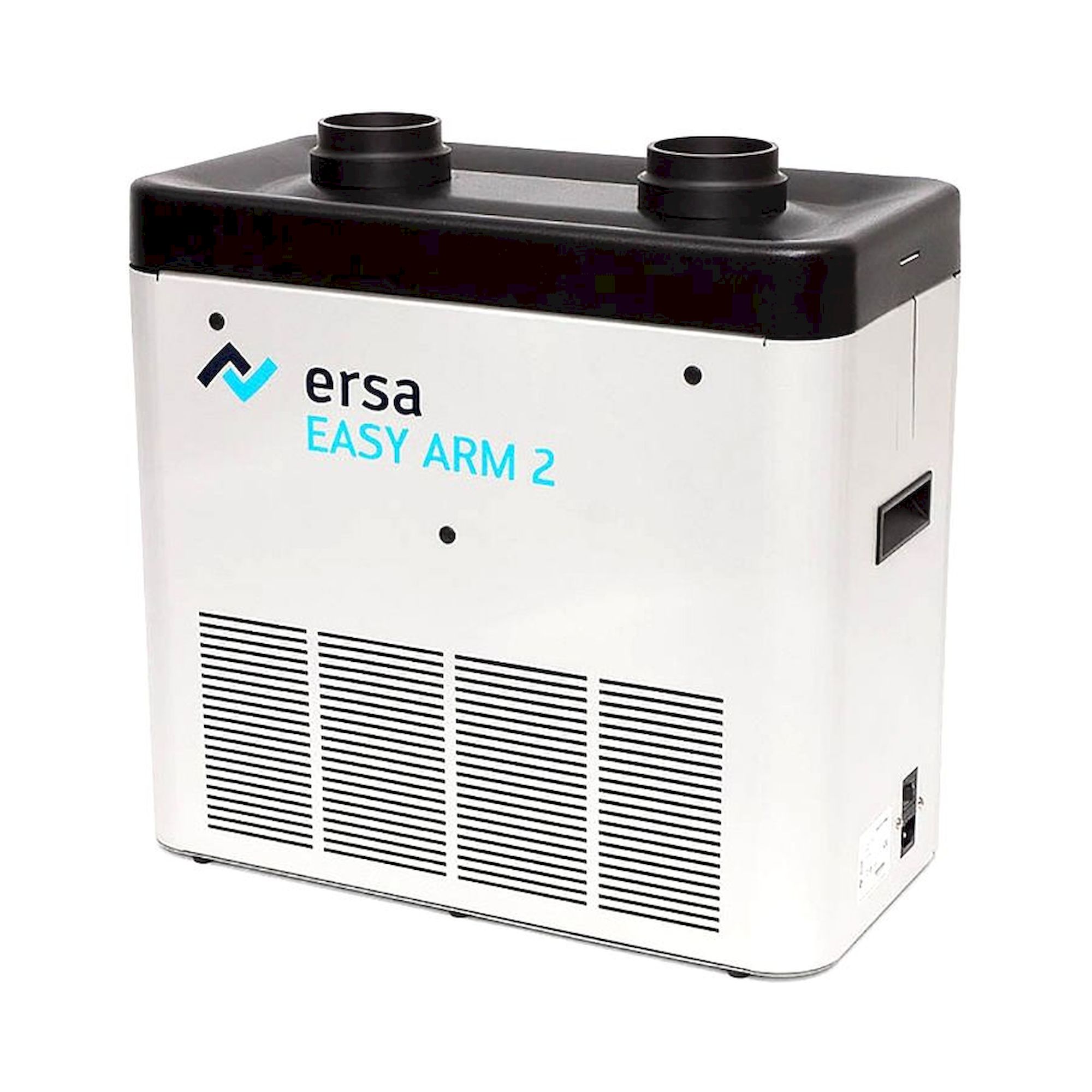

Die Auswahl einer Ersa Lotrauch-Absaugung richtet sich nach der Arbeitsplatzgröße, dem Durchsatz der Lötarbeiten und der erforderlichen Armreichweite. Für einzelne Arbeitsplätze eignet sich die EASY ARM 1 (0CA10-001), während die EASY ARM 2 (0CA10-002) für intensivere Anwendungen konzipiert ist. Die Absaugarmlänge variiert zwischen 500mm beim Highflex-System (290763) und 600mm beim Omniflex-System (291405) mit Tischdurchführung. Entscheidend sind zudem die Filterkapazität der eingesetzten Mikro- und Gasfilter sowie die Flexibilität der Gelenkverbindungen für optimale Positionierung der Erfassungshaube direkt über der Lötstelle.

Ersa Lotrauch-Absaugsysteme müssen den Anforderungen der DIN EN 61010-1 für elektrische Messprüf- und Laborgeräte entsprechen und die Grenzwerte der TRGS 528 für Schweißtechnische Arbeiten einhalten. Die elektromagnetische Verträglichkeit wird nach DIN EN 61326-1 geprüft, während die Filtereffizienz den Vorgaben der DIN EN 1822 für Schwebstofffilter folgt. Zusätzlich sind die Arbeitsplatzgrenzwerte der MAK-Liste zu beachten, die für Kolophoniumdämpfe beim Weichlöten spezifische Expositionsgrenzwerte definieren. Die CE-Kennzeichnung bestätigt die Konformität mit allen relevanten EU-Richtlinien für den gewerblichen Einsatz.

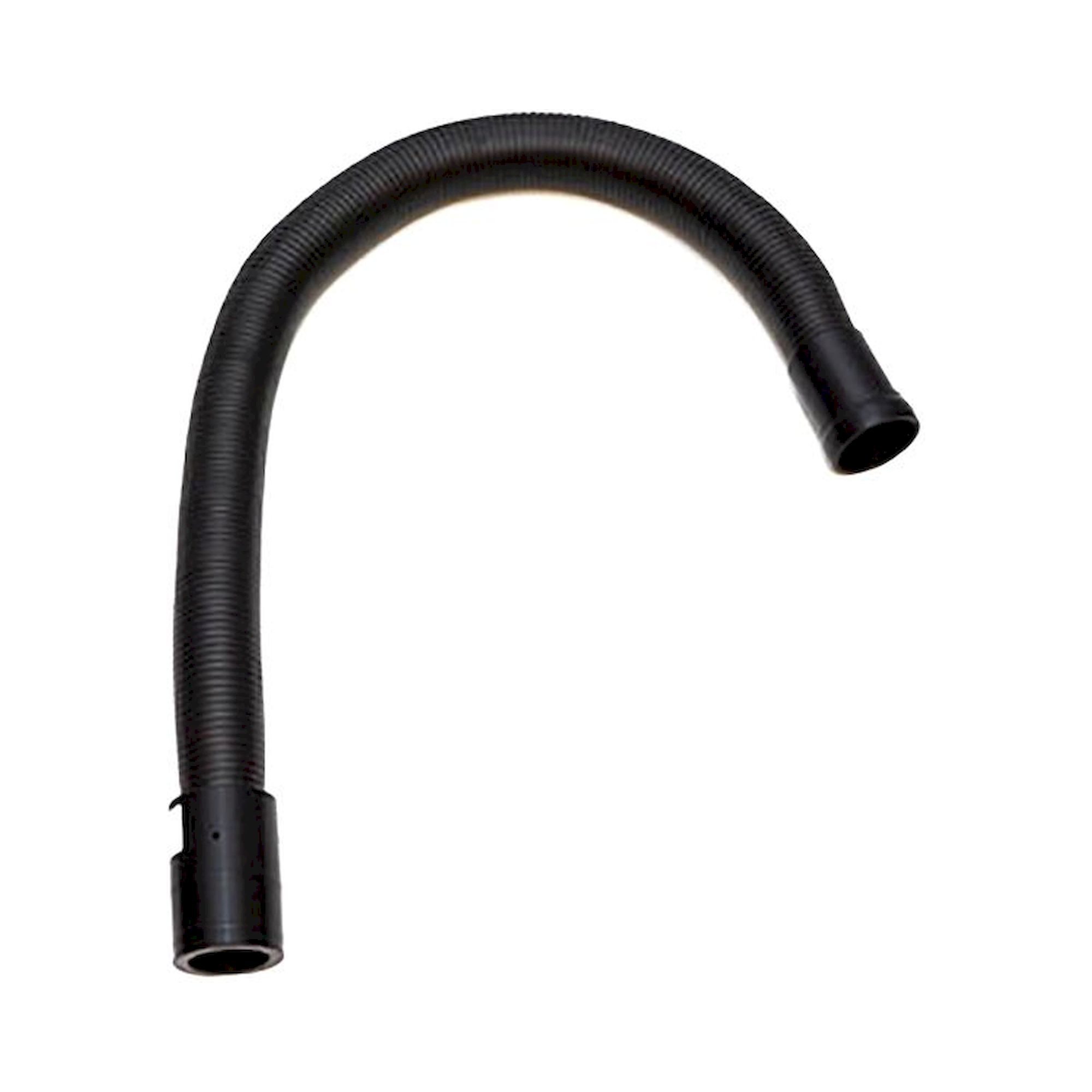

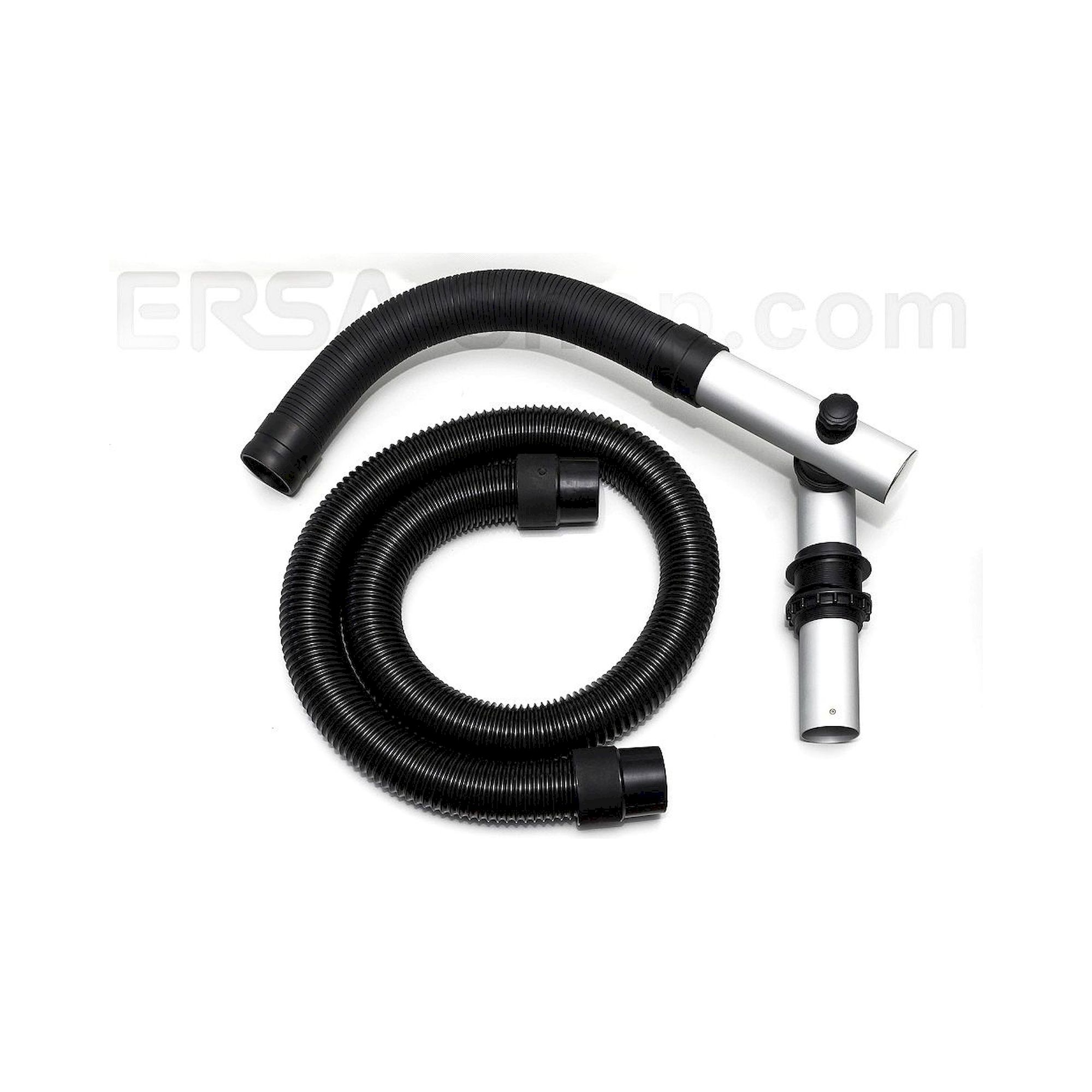

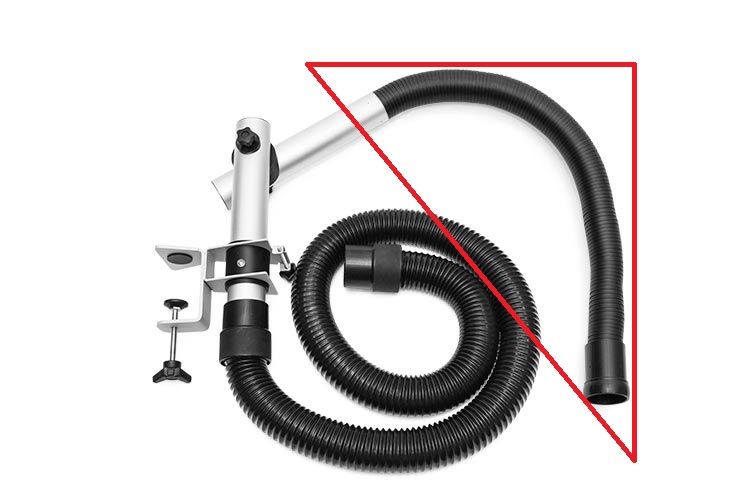

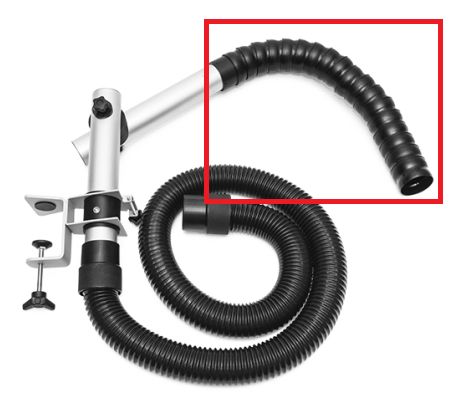

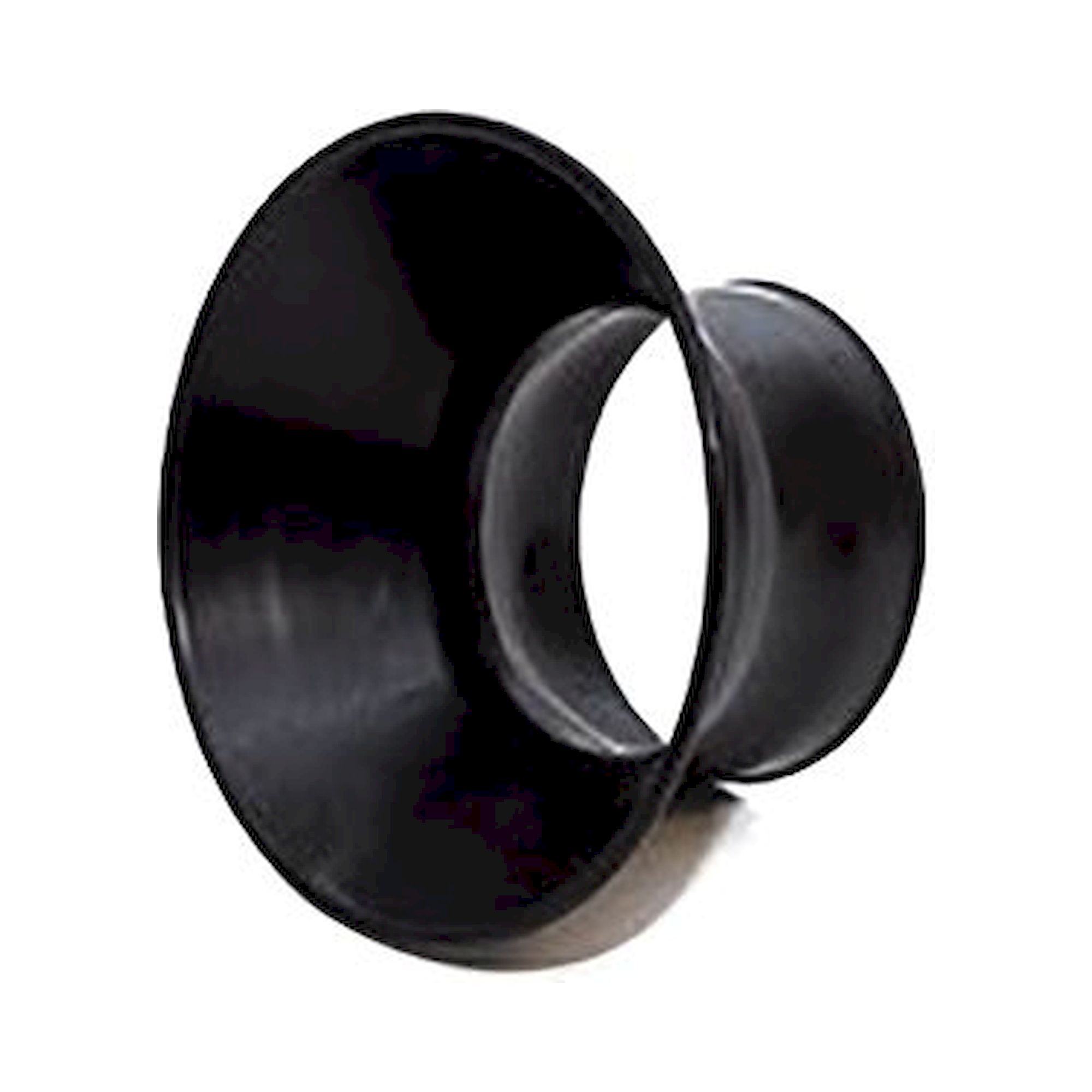

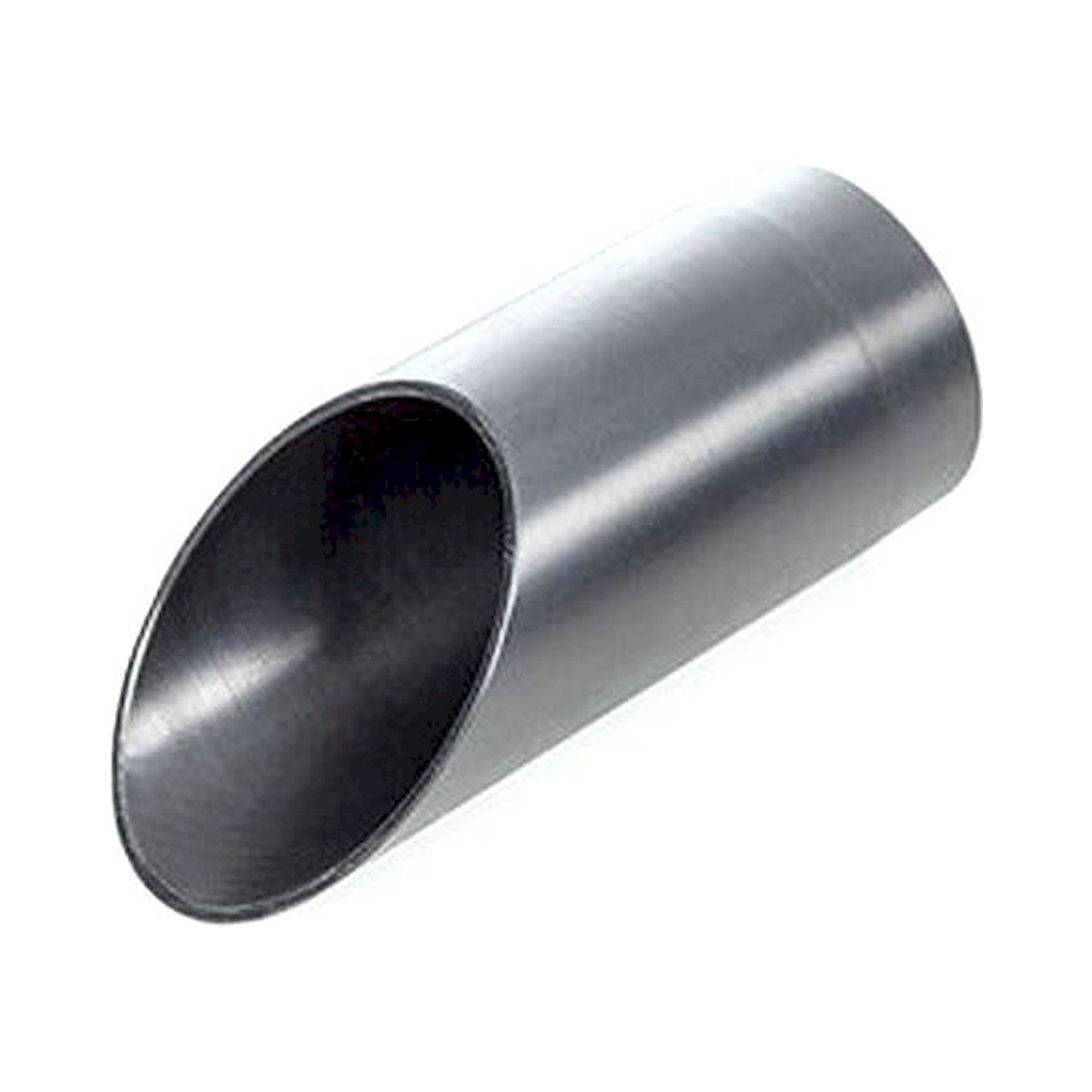

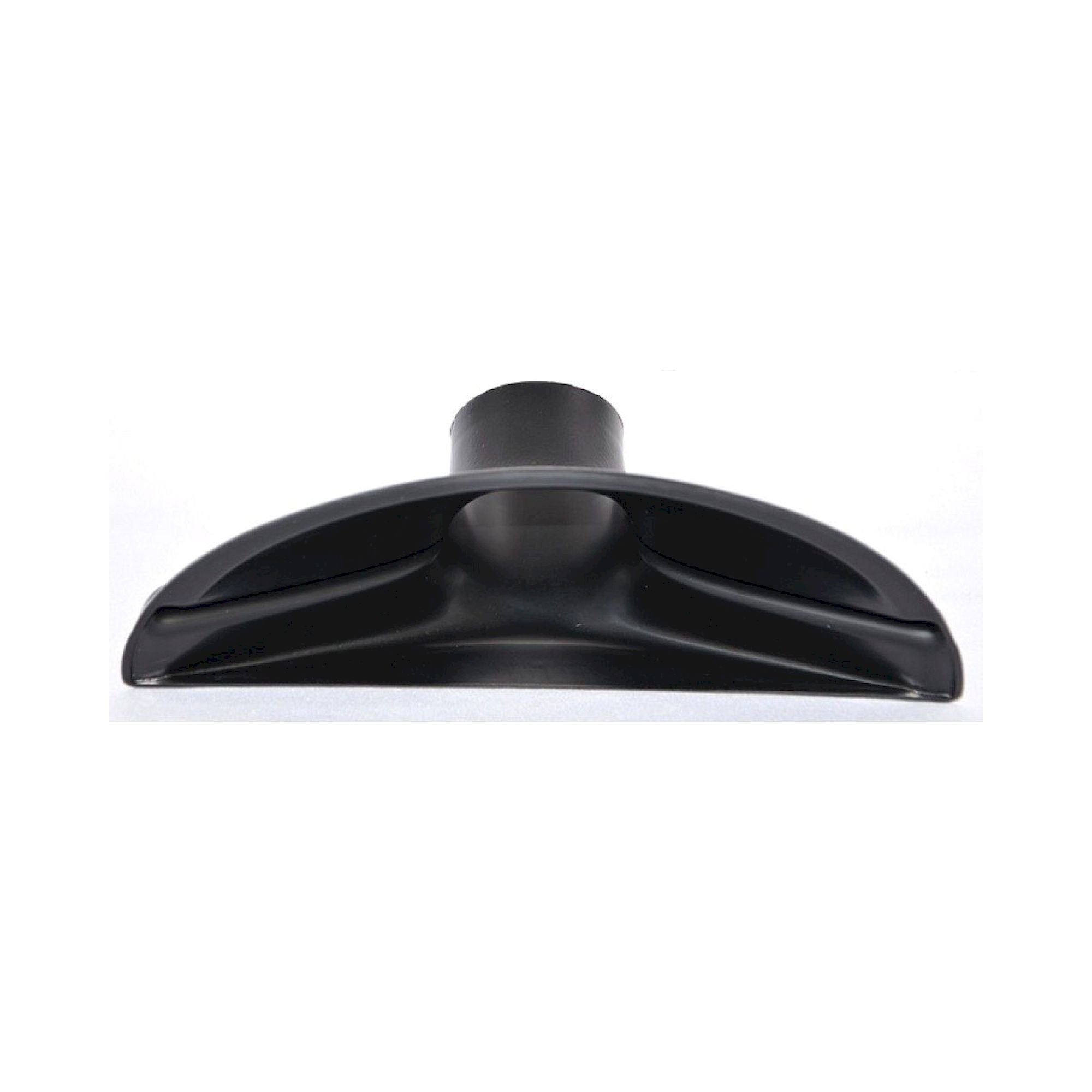

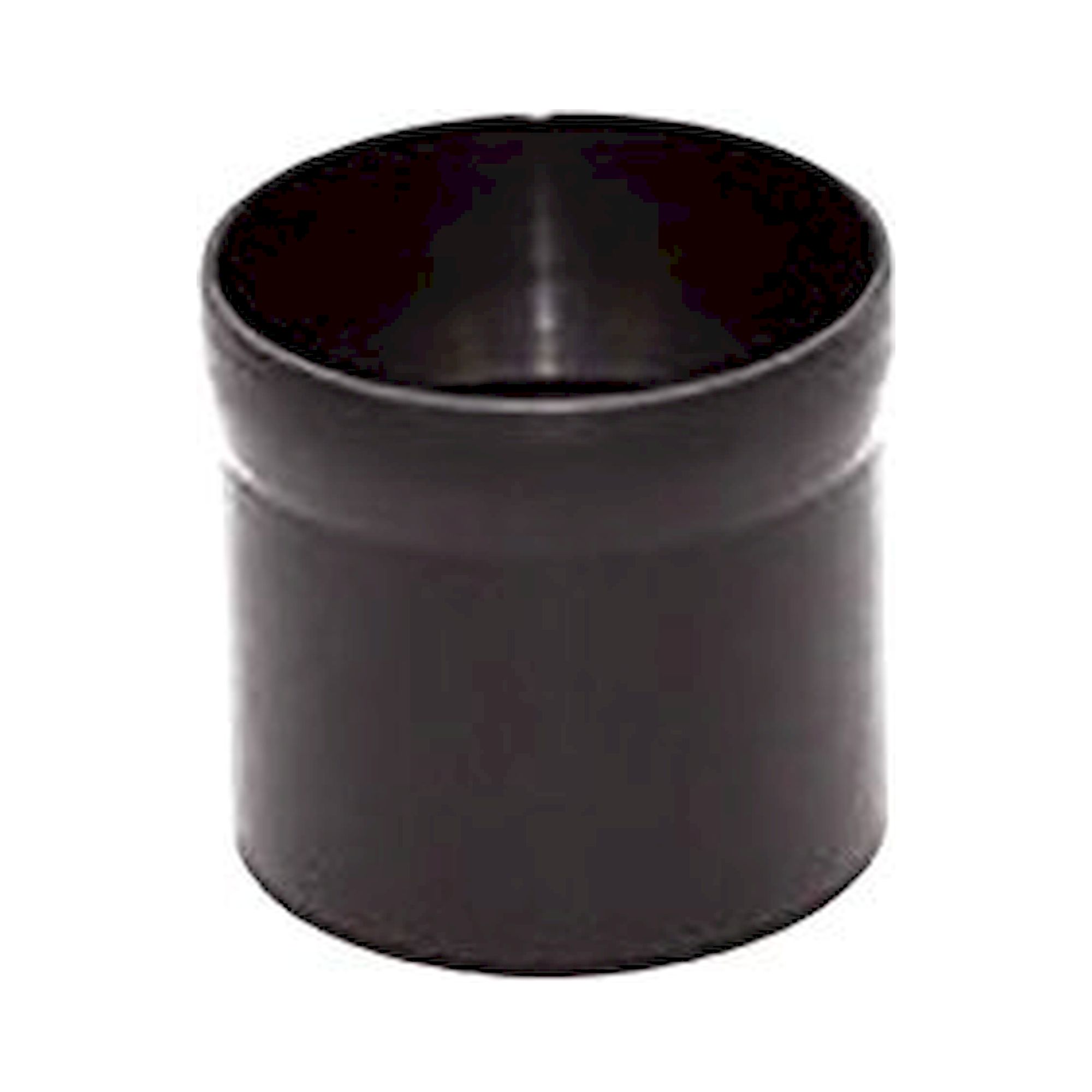

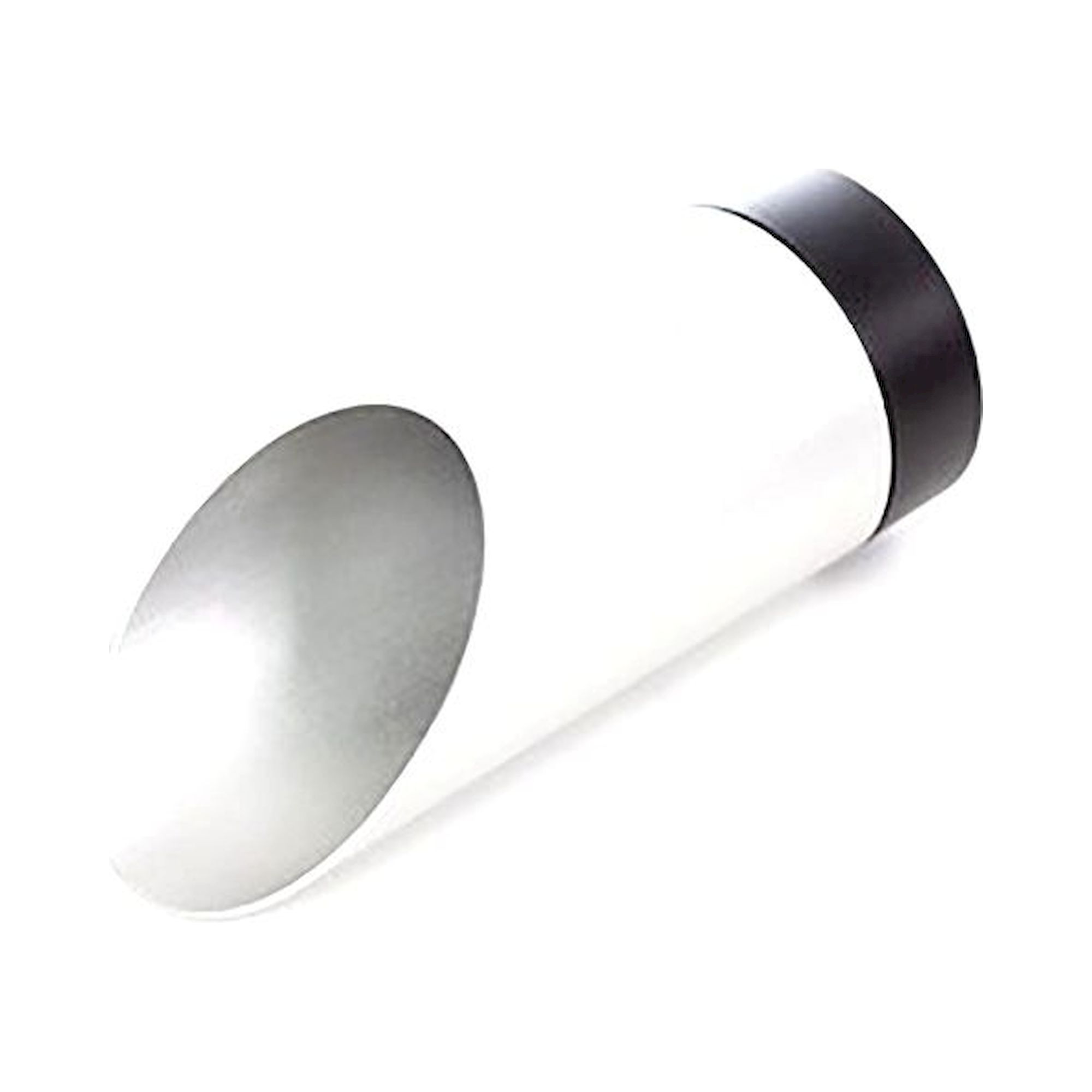

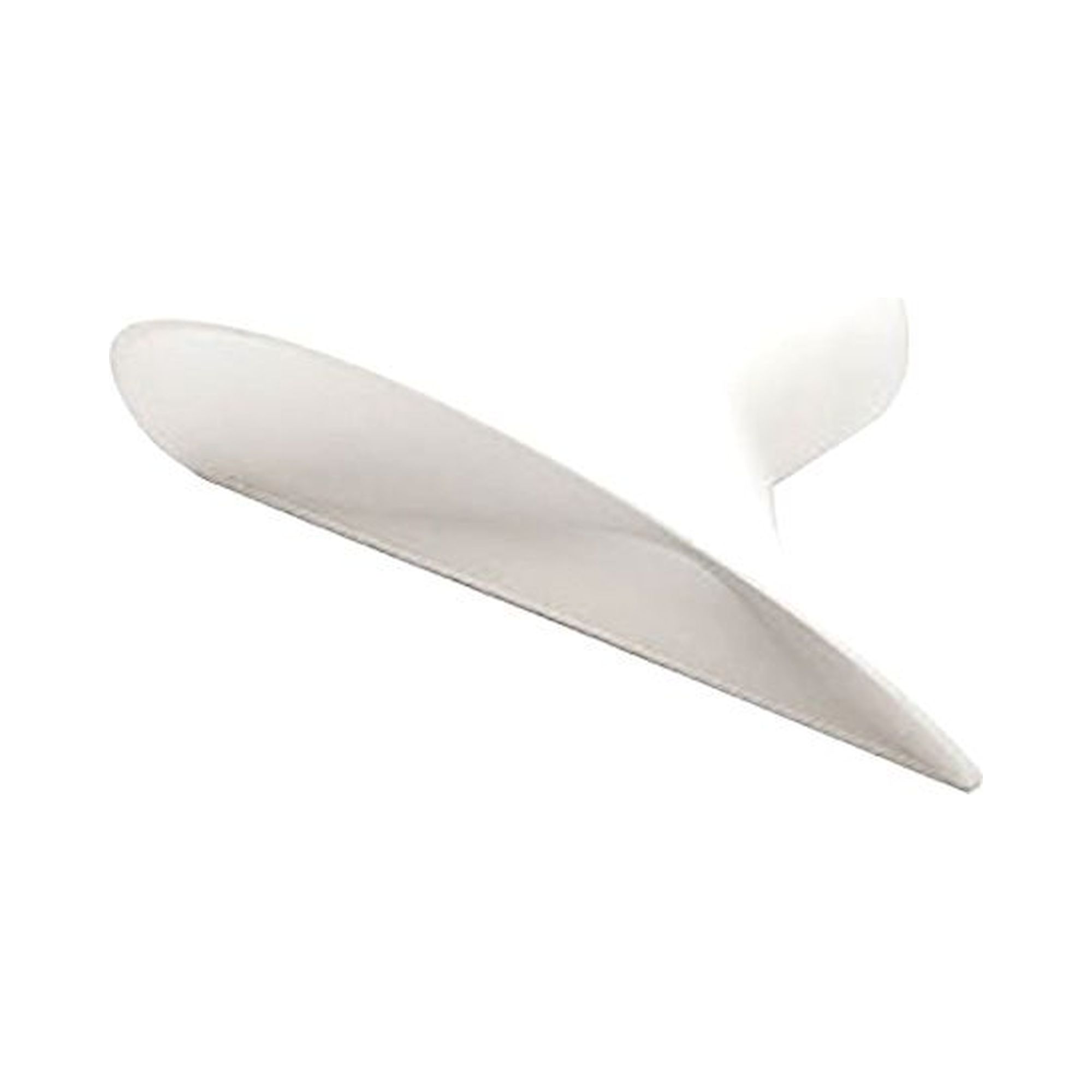

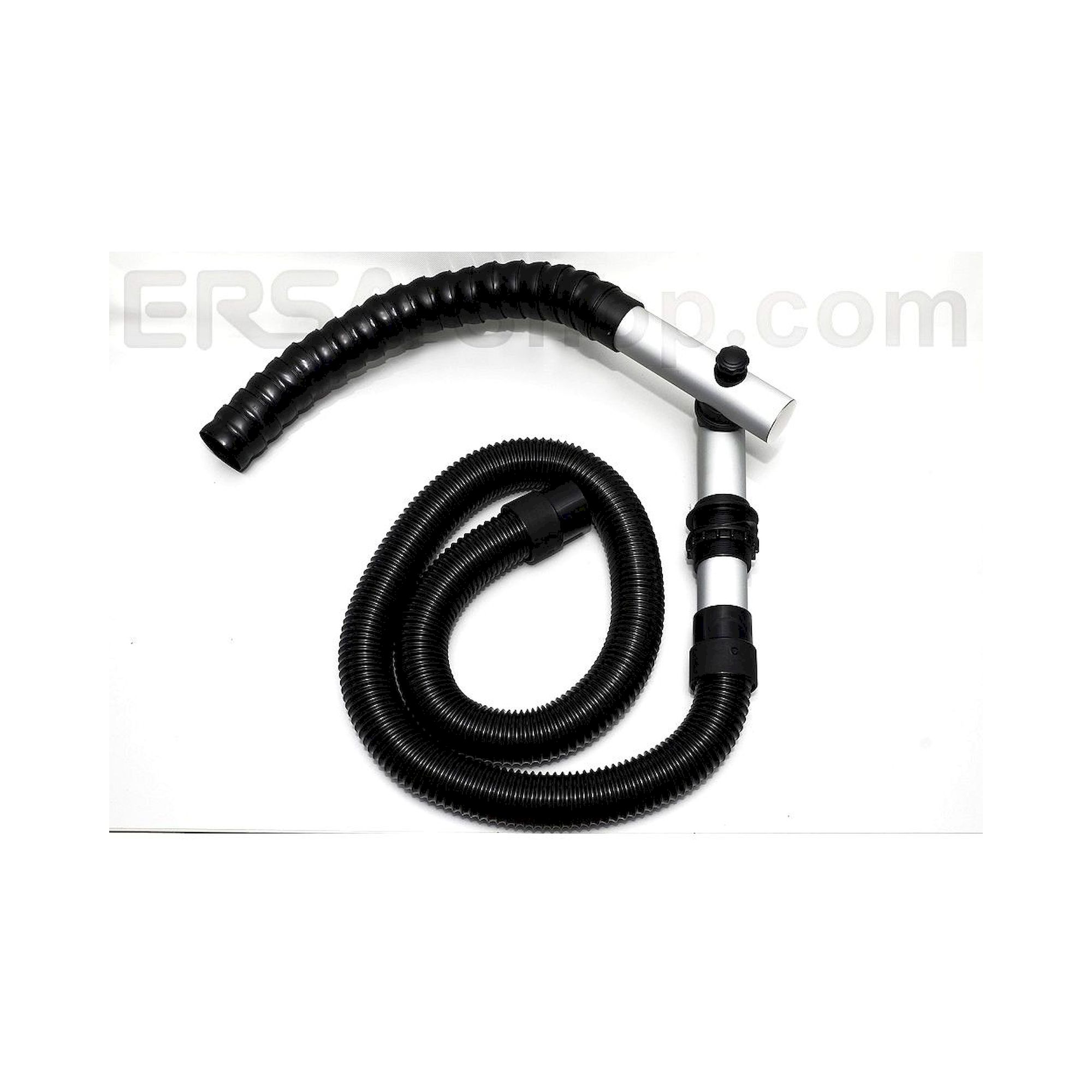

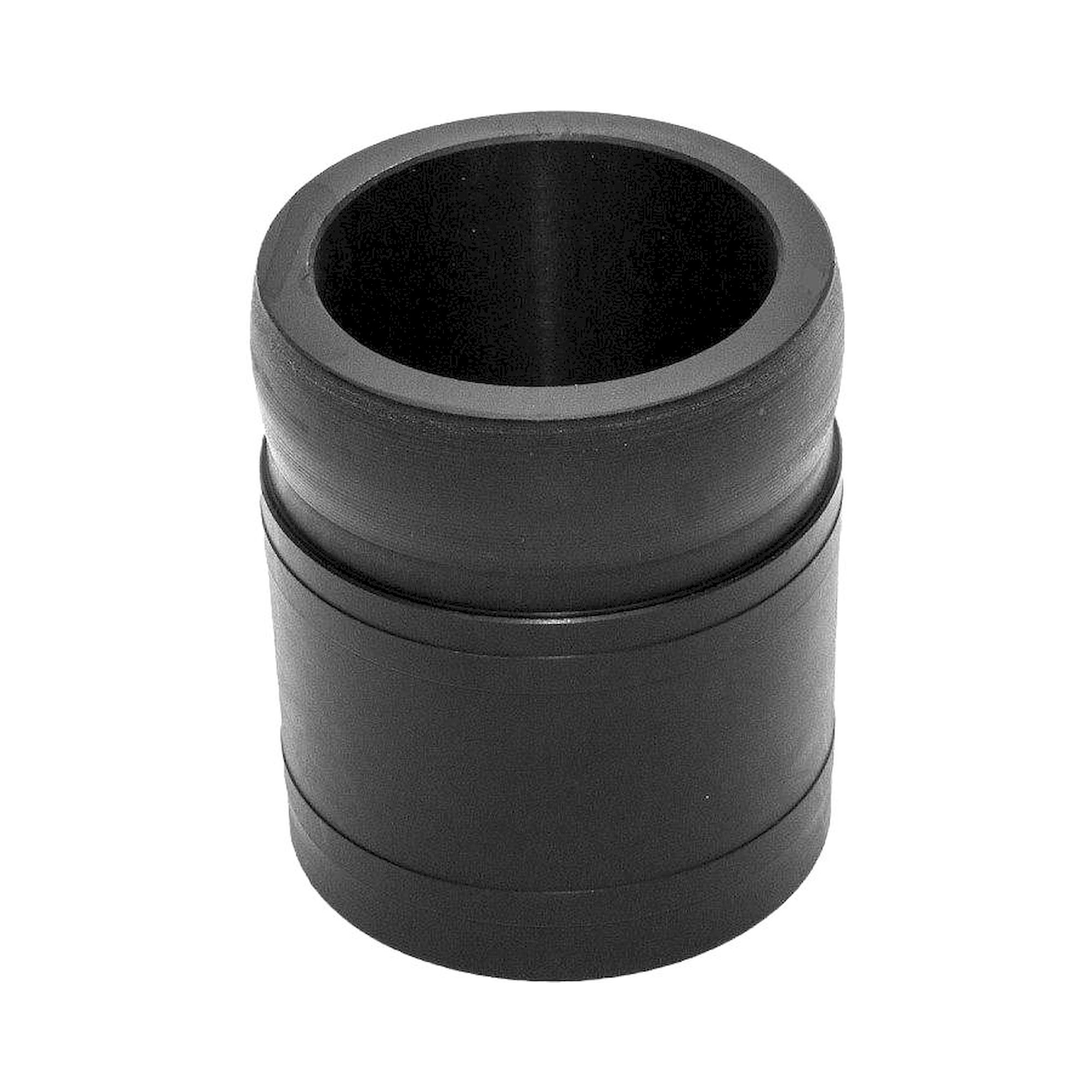

Die Ersa Absaugarme unterscheiden sich primär in Länge, Gelenkausführung und Befestigungsart. Der Omniflex-Absaugarm (291405) mit 600mm Länge bietet durch seine Gelenkverbindungen maximale Positionierflexibilität und verfügt über eine Tischdurchführung zur platzsparenden Montage. Der Highflex-Arm (290763) mit 500mm Länge ist kompakter konzipiert und ebenfalls mit Gelenk und Tischdurchführung ausgestattet. Die EASY ARM Ersatzarme (0CA10-4001 bis 0CA10-4005) sind modulspezifisch auf die jeweiligen Filtergeräte abgestimmt und ermöglichen den werkzeuglosen Austausch bei Verschleiß oder Beschädigung.

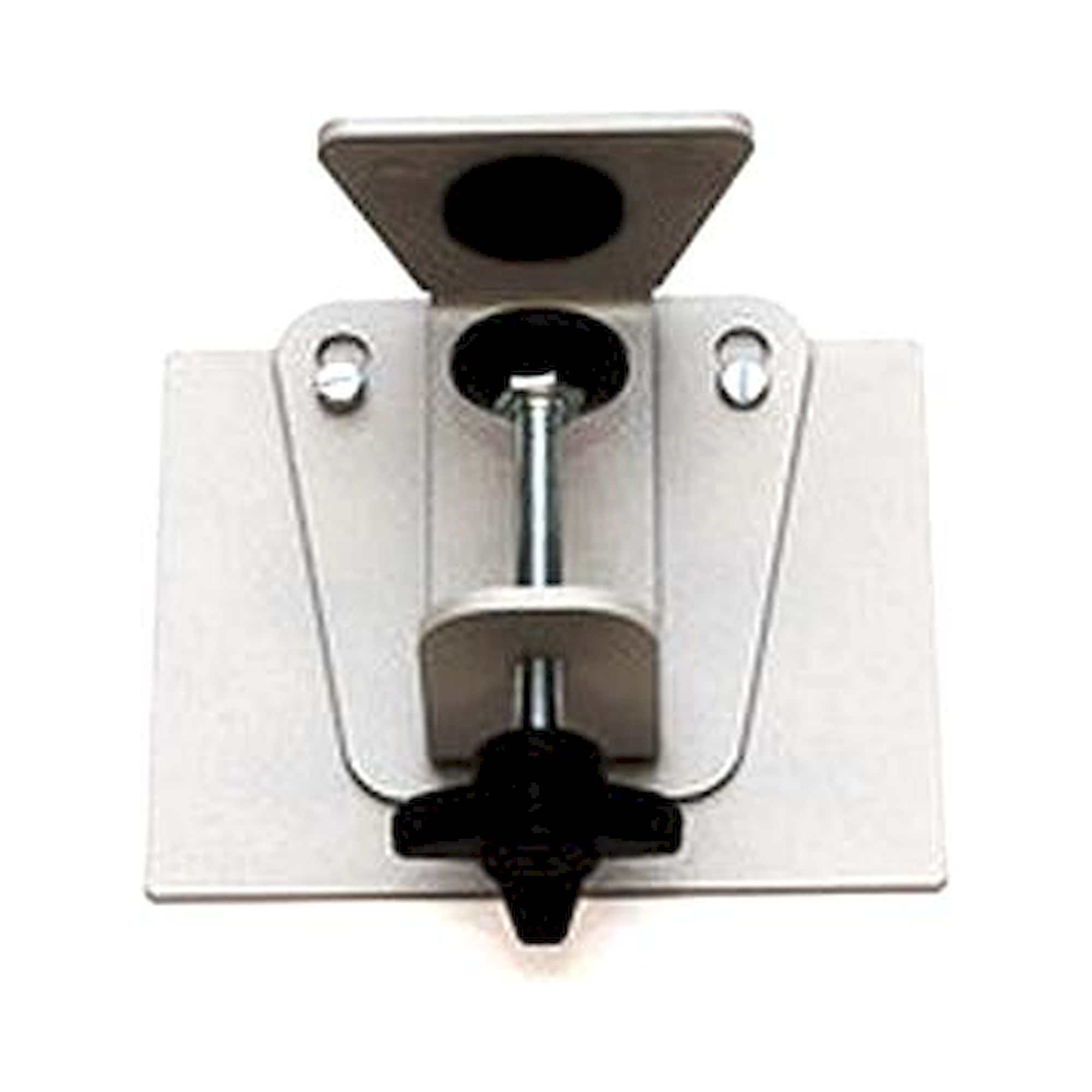

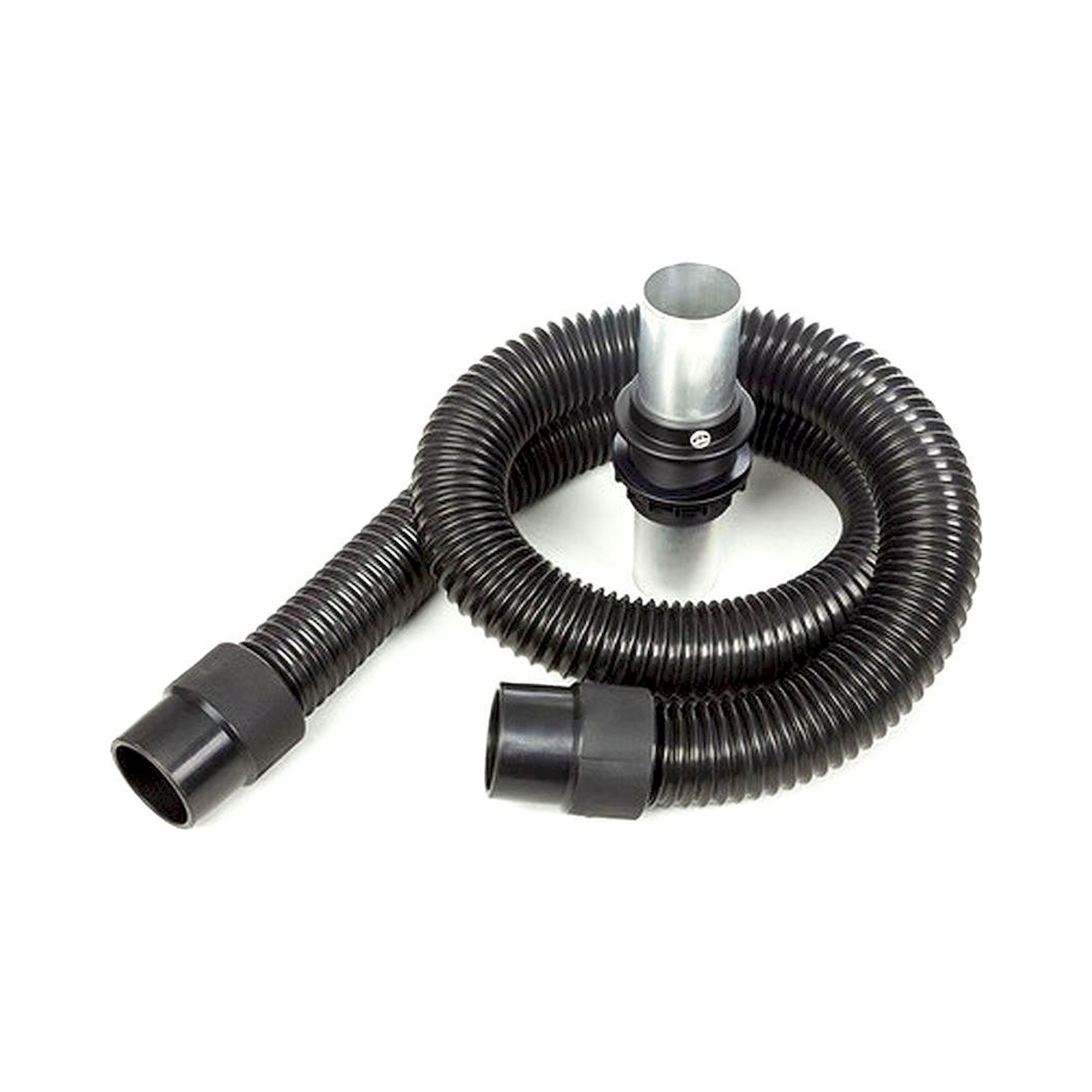

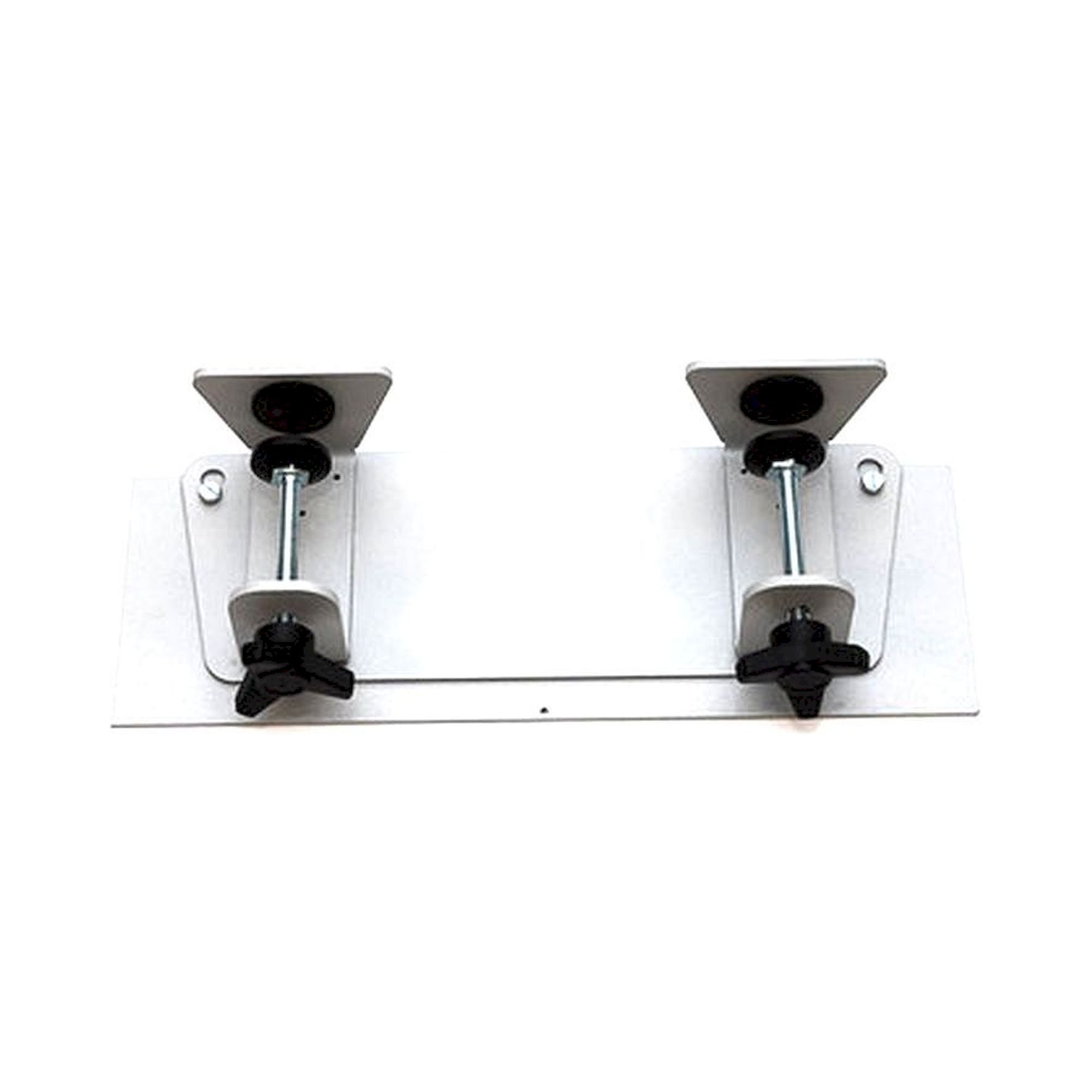

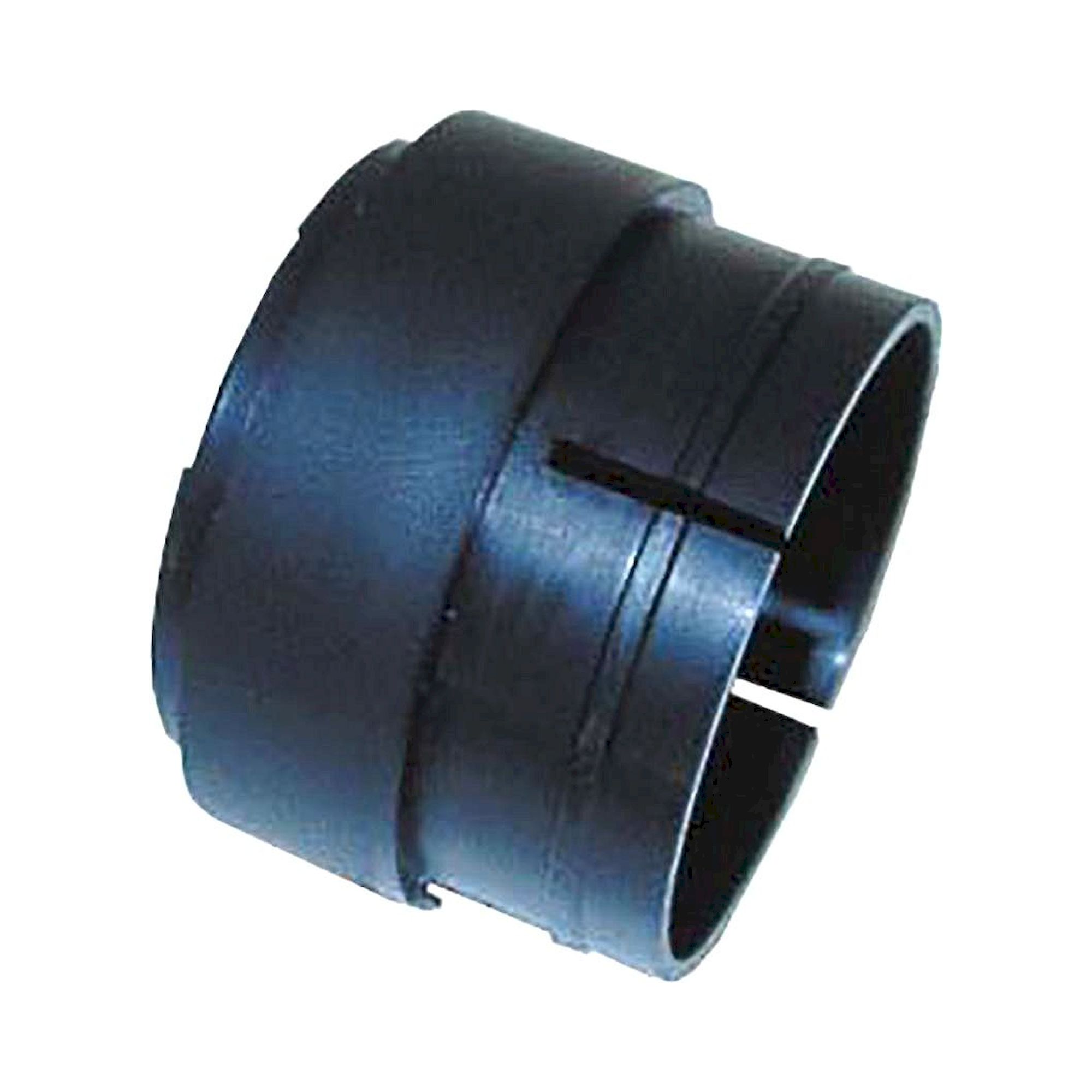

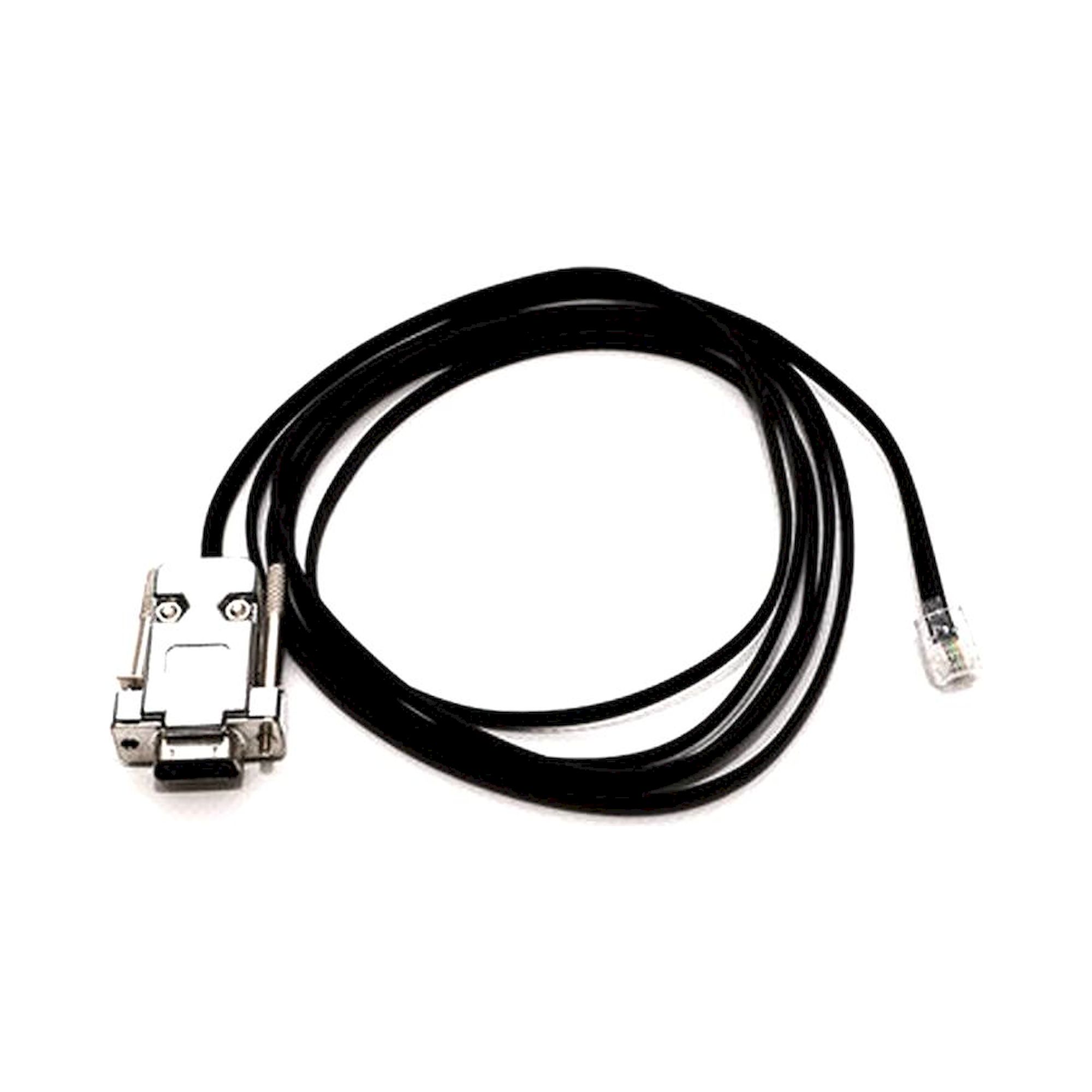

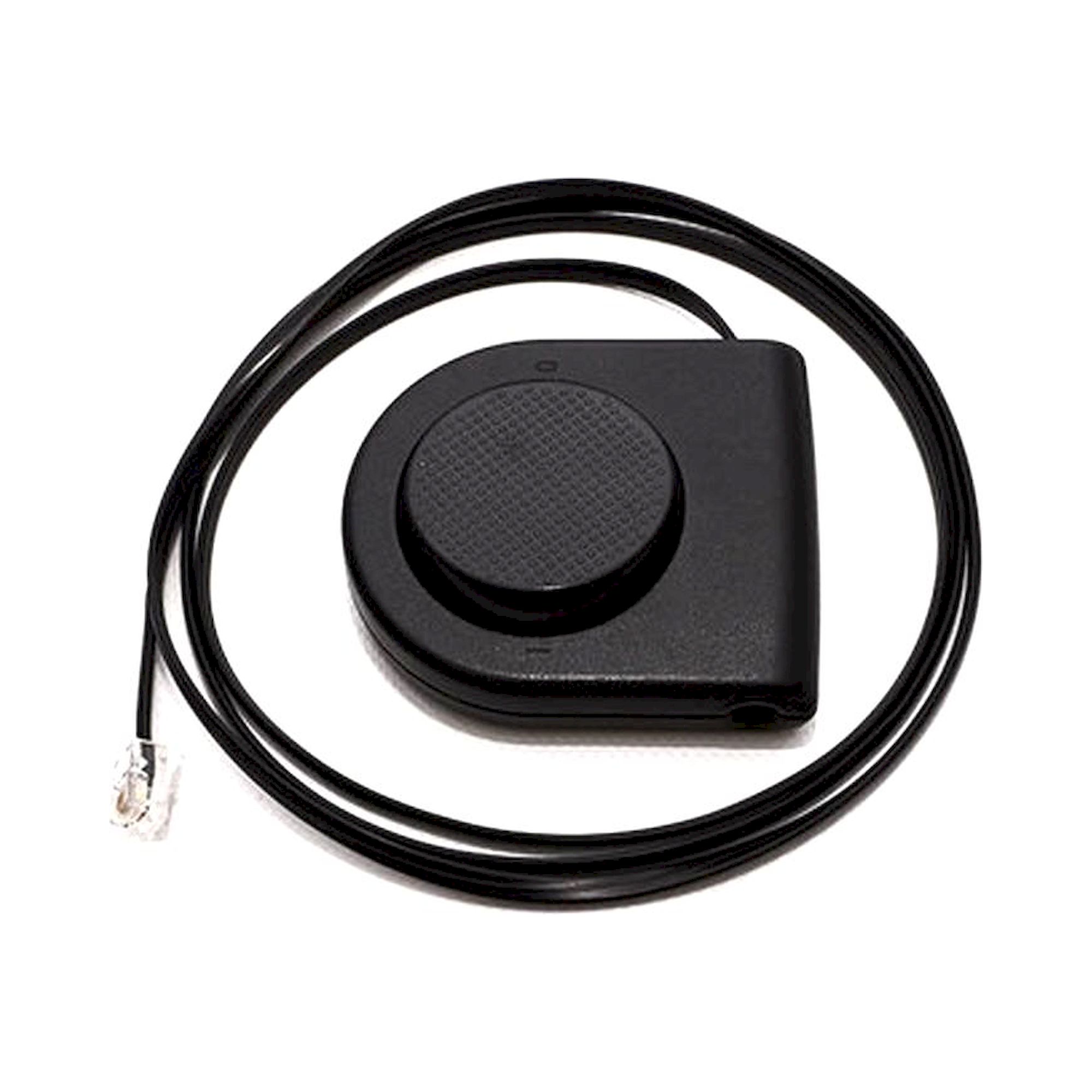

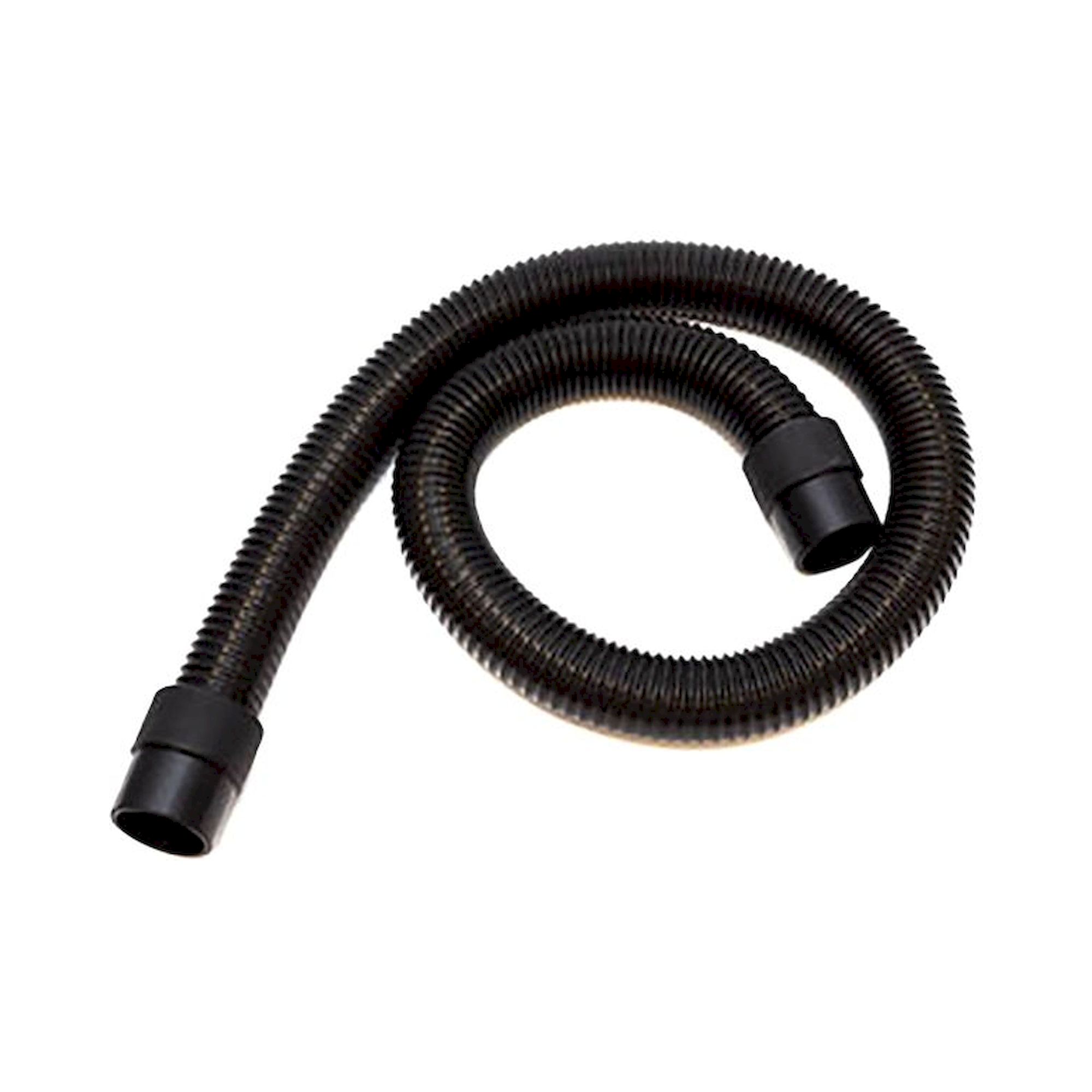

Ersa Lotrauch-Absaugsysteme benötigen eine 230V Wechselspannungsversorgung und können wahlweise mit Tischhalterung, Tischdurchführung oder Standmontage installiert werden. Die EASY ARM Systeme erfordern eine Tischstärke zwischen 20-60mm für die Klemmhalterung (3CA10-9002) oder eine Bohrung von 25mm Durchmesser für die Tischdurchführung (0CA10-4005). Der Mindestabstand zur Wand sollte 200mm betragen, um eine ausreichende Luftzirkulation zu gewährleisten. Die modularen Filtereinheiten sind über Schnellverschlüsse mit den Absaugarmen verbunden und ermöglichen eine werkzeuglose Installation ohne Fachpersonal.

Ersa Lotrauch-Absaugsysteme sind standardmäßig in Schutzart IP20 ausgeführt und für den Betrieb in Innenräumen bei Temperaturen von +5°C bis +40°C konzipiert. Die relative Luftfeuchtigkeit darf 80% bei 31°C nicht überschreiten, um eine optimale Filterleistung zu gewährleisten. Die Geräuschentwicklung liegt typisch unter 50 dB(A) bei Nennlast, wodurch eine störungsfreie Arbeitsplatzumgebung gewährleistet wird. Der Luftdurchsatz der EASY ARM Systeme beträgt je nach Modell zwischen 50-120 m³/h bei einem Unterdruck von 150-300 Pa, wodurch eine effiziente Erfassung der Lötdämpfe auch bei geringem Abstand zur Lötstelle sichergestellt ist.

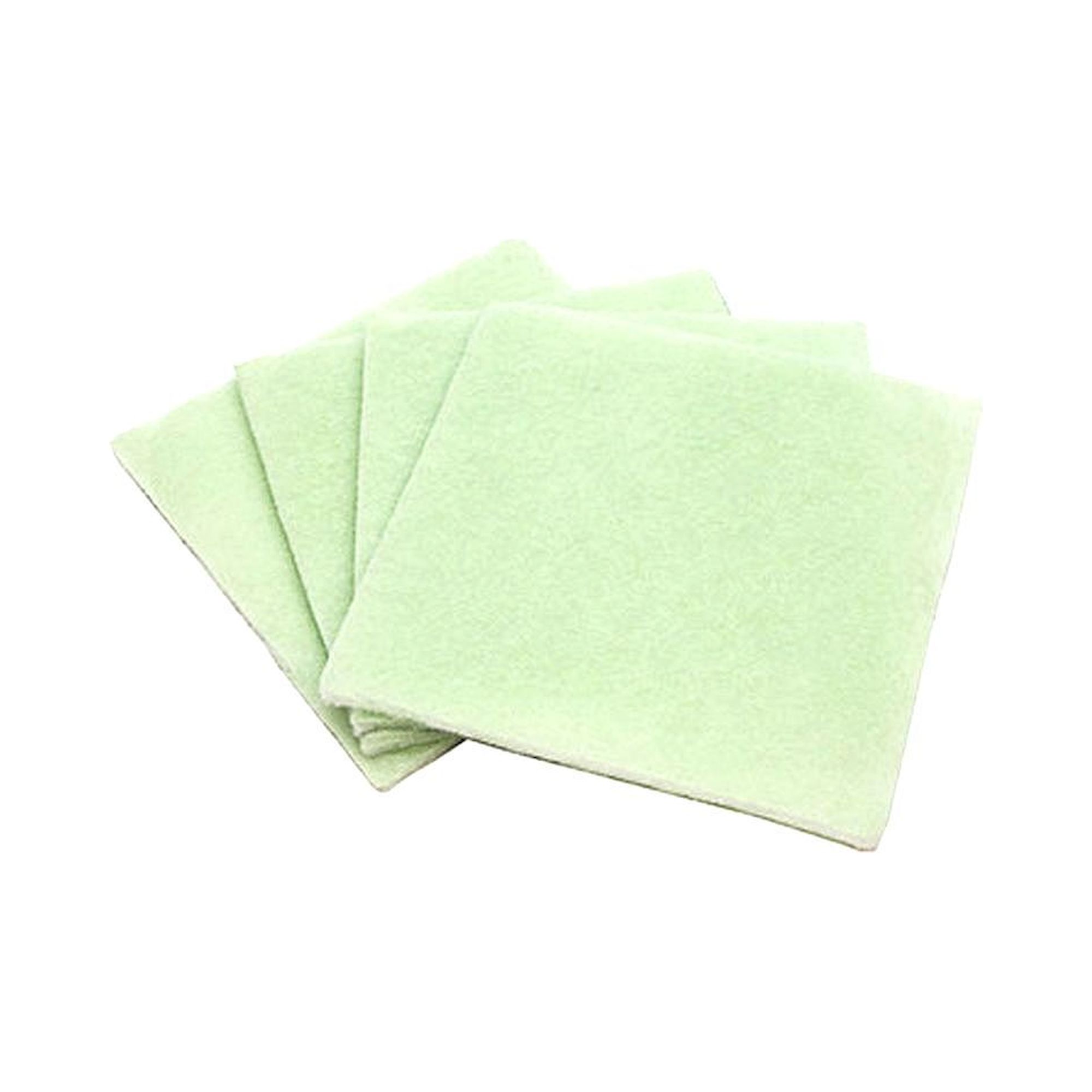

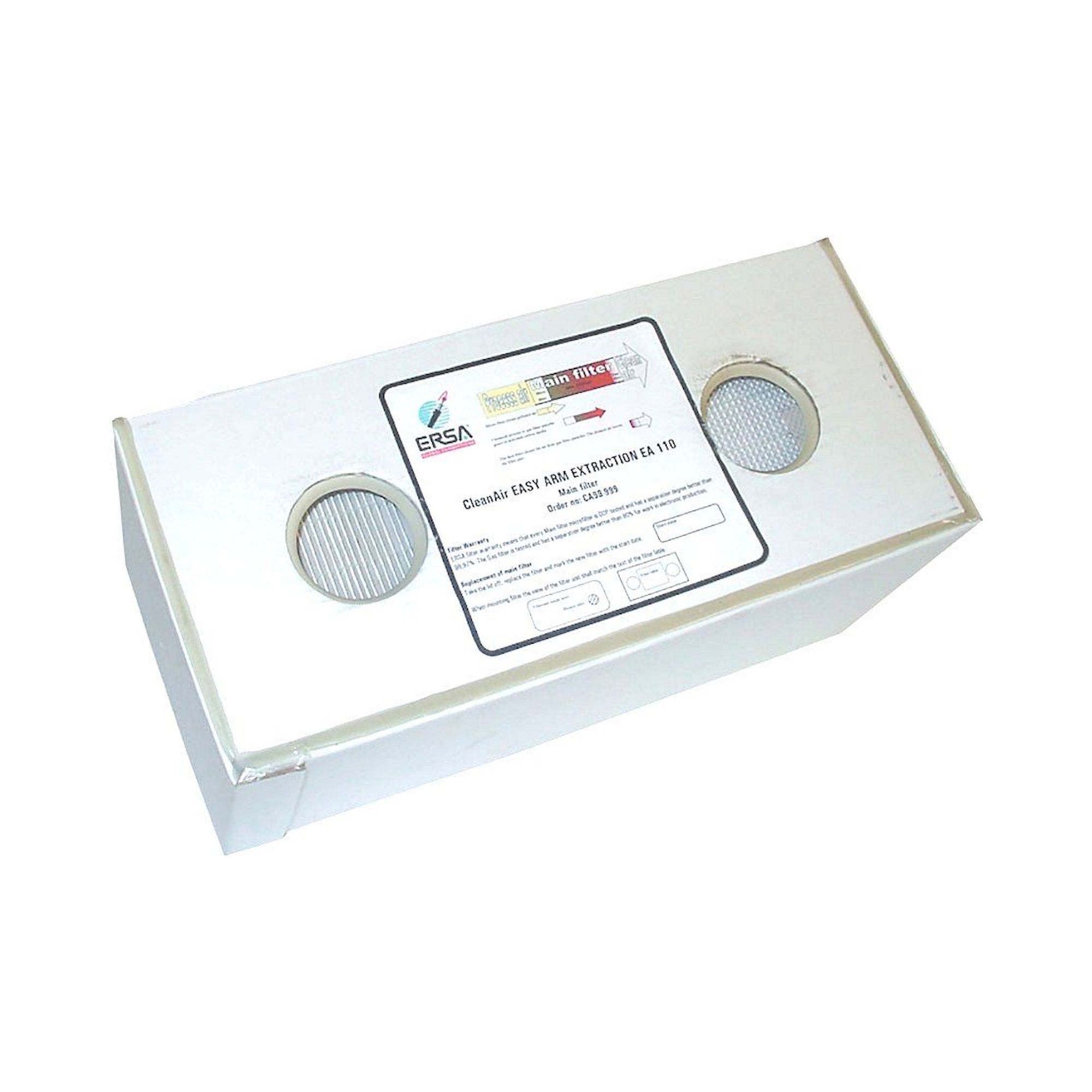

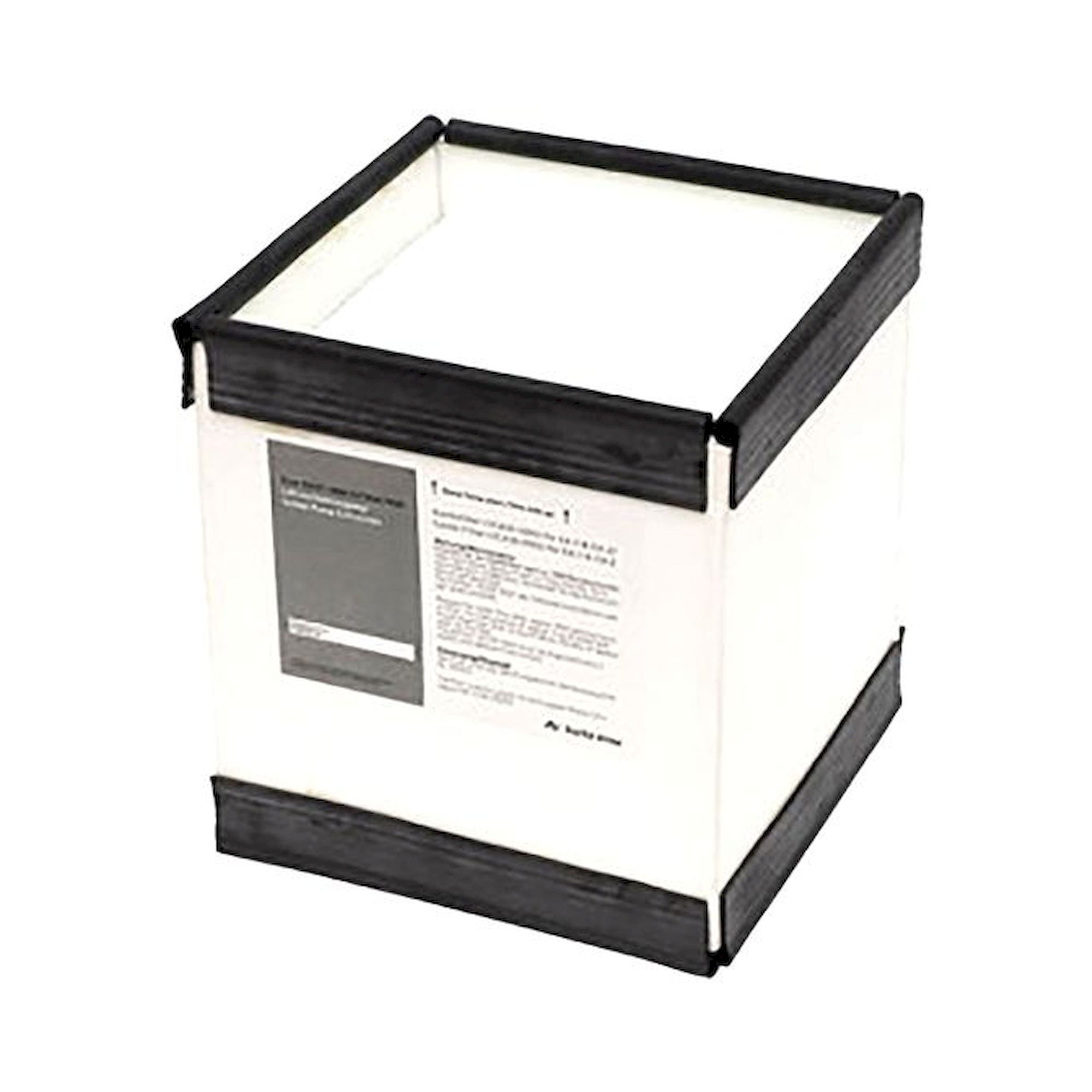

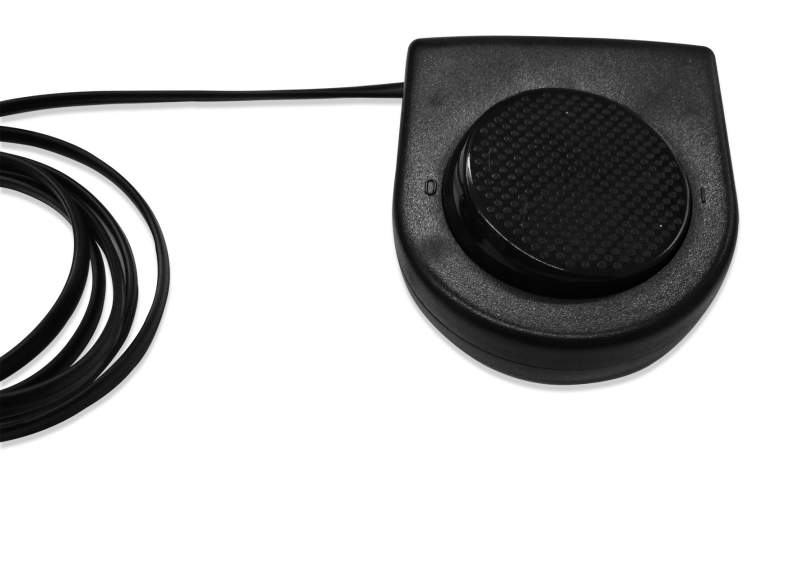

Die Wechselintervalle der Ersa Filter richten sich nach der täglichen Betriebsdauer und der Art der verarbeiteten Lötmaterialien. Mikro- und Gasfilter (3CA06-1001) für das EA110 System sollten bei 8-stündiger Dauerbenutzung alle 3-6 Monate ersetzt werden, während Kombinationsfilter (3CA09-1001) für das EA55i bei intensiver Nutzung alle 2-4 Monate zu wechseln sind. Eine Sättigungsanzeige oder merkliche Abnahme der Saugleistung signalisiert den erforderlichen Filterwechsel unabhängig vom Zeitintervall. Die verbrauchten Filter sind als Sondermüll zu entsorgen, da sie mit gesundheitsschädlichen Partikeln und Dämpfen belastet sind.
