Was sind VDE Werkzeuge und für welche industriellen Anwendungen werden sie eingesetzt?

VDE Werkzeuge sind nach DIN EN 60900 geprüfte und zertifizierte Handwerkzeuge für Arbeiten an spannungsführenden Teilen bis 1000V AC oder 1500V DC. Diese isolierten Werkzeuge werden primär von Elektrikern, Servicetechnikern in der Energieverteilung, Industrieelektrikern in Schaltanlagen und Elektrofachkräften in explosionsgefährdeten Bereichen eingesetzt. Das BERNSTEIN VDE Sortiment umfasst Schraubendreher, Kabelscheren, Umschaltknarren und Spannungsprüfer für professionelle Elektroinstallationen und Wartungsarbeiten in industriellen Umgebungen.

Nach welchen technischen Kriterien sollte man VDE Werkzeuge für spezifische Anwendungen auswählen?

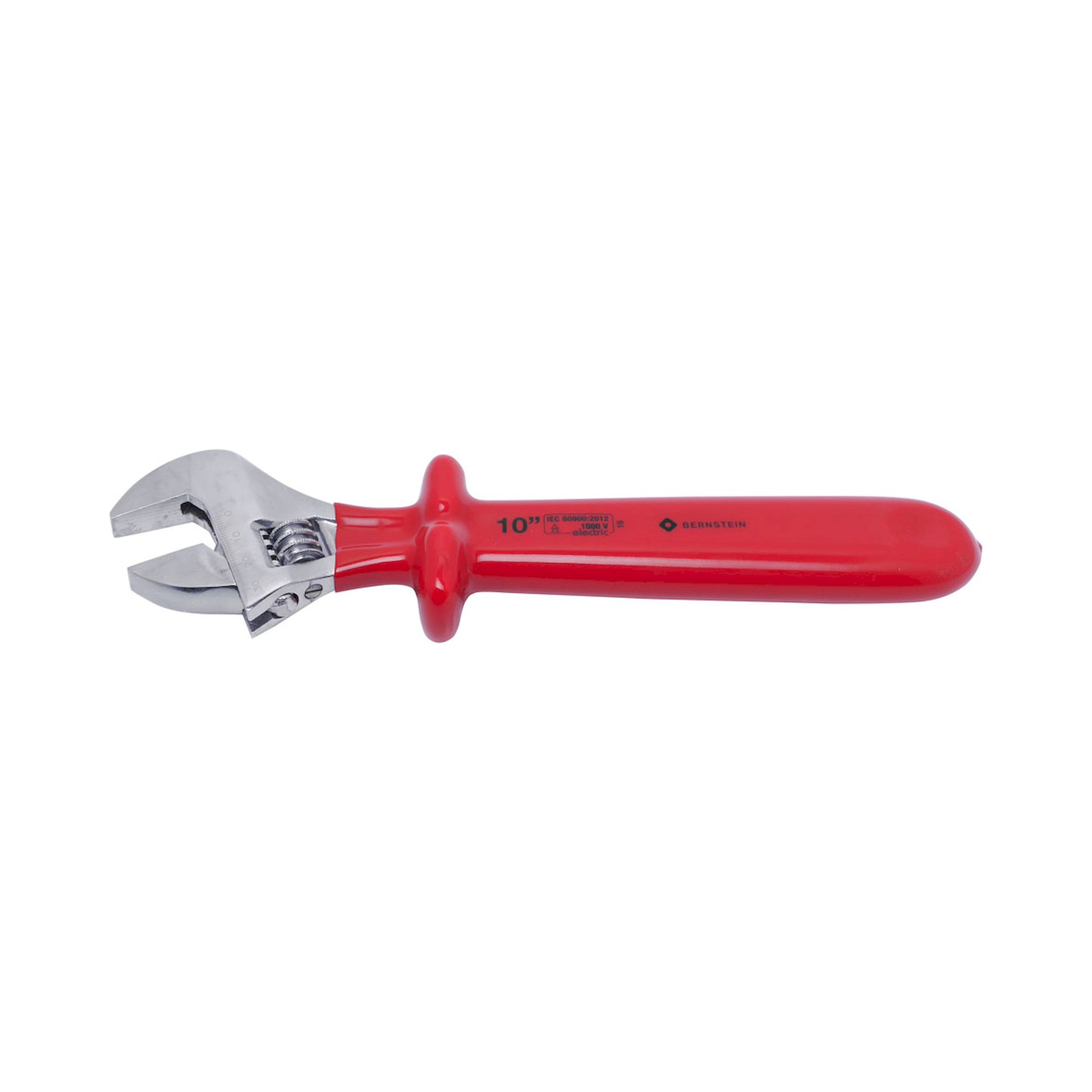

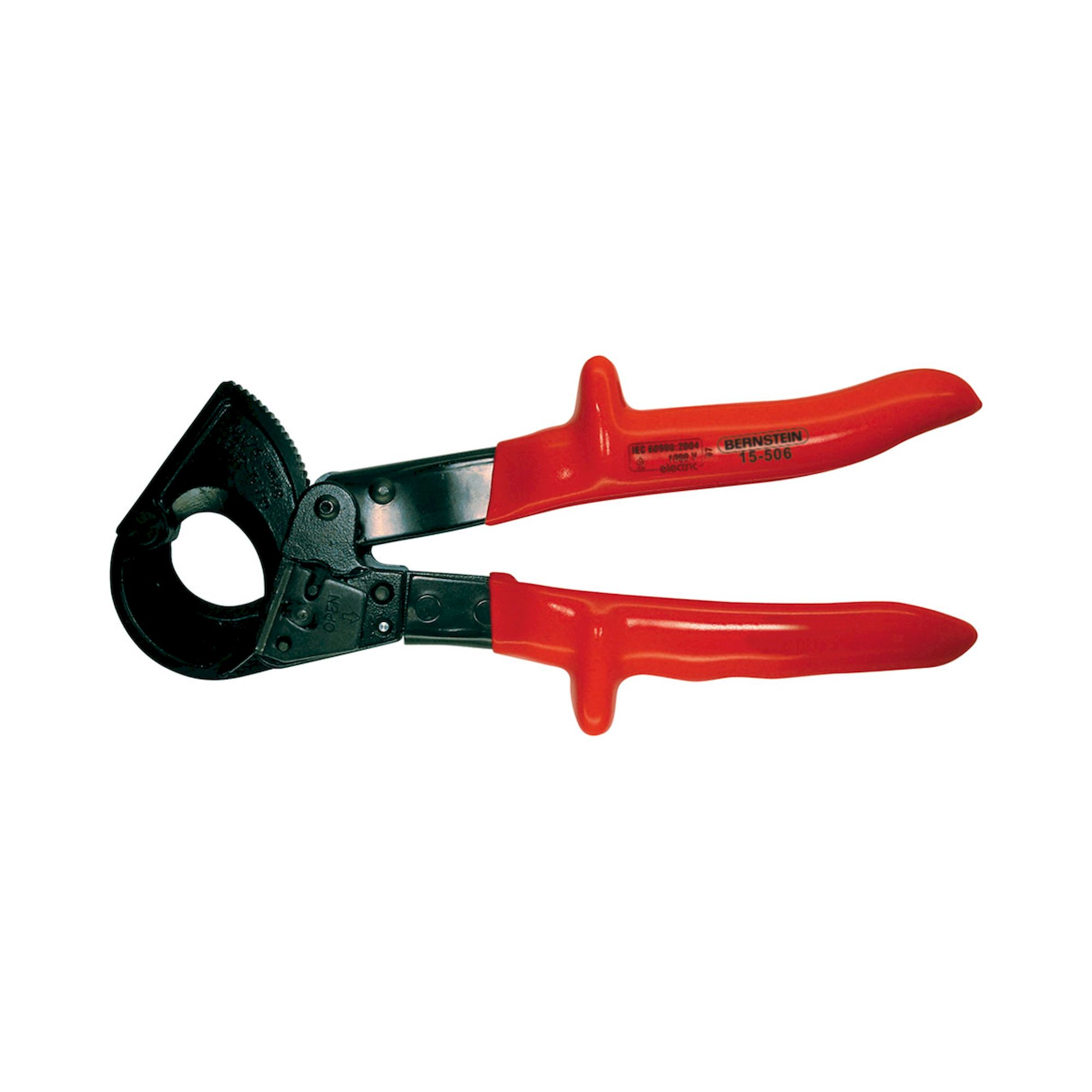

Die Auswahl von VDE Werkzeugen erfolgt primär nach der maximalen Betriebsspannung, wobei Standard-VDE-Werkzeuge für 1000V AC ausgelegt sind. Für Kabelarbeiten ist der Kabelquerschnitt entscheidend, beispielsweise schneidet die BERNSTEIN 15-506-VDE Ratschenkabelschere Kabel bis 32mm Durchmesser oder 240mm². Bei Schraubverbindungen bestimmt das Anzugsdrehmoment die Werkzeugwahl, während für Verschraubungen die Schlüsselweite relevant ist, wie beim verstellbaren VDE Schraubenschlüssel 16-774-VDE mit 0-30mm Öffnungsweite. Die ergonomische Griffgestaltung und das Gewicht beeinflussen die Handhabung bei längeren Arbeitszyklen erheblich.

Welche Normen und Zertifizierungen gelten für VDE Werkzeuge in Deutschland?

VDE Werkzeuge müssen der DIN EN 60900 entsprechen, die die Anforderungen für isolierende Handwerkzeuge definiert und eine Prüfspannung von 10000V AC vorschreibt. Jedes VDE-zertifizierte Werkzeug trägt das VDE-Prüfzeichen und ist für Arbeiten bis 1000V AC oder 1500V DC zugelassen. Die Isolierung wird nach DIN VDE 0682-301 geprüft, wobei eine doppelte Isolierung mit mindestens 2mm Wandstärke gefordert ist. BERNSTEIN VDE Werkzeuge erfüllen zusätzlich die ESD-Anforderungen nach DIN EN 61340-5-1 für elektrostatisch gefährdete Bereiche und sind regelmäßig durch akkreditierte Prüflabore validiert.

Welche Unterschiede bestehen zwischen den verschiedenen VDE Werkzeugvarianten im BERNSTEIN Sortiment?

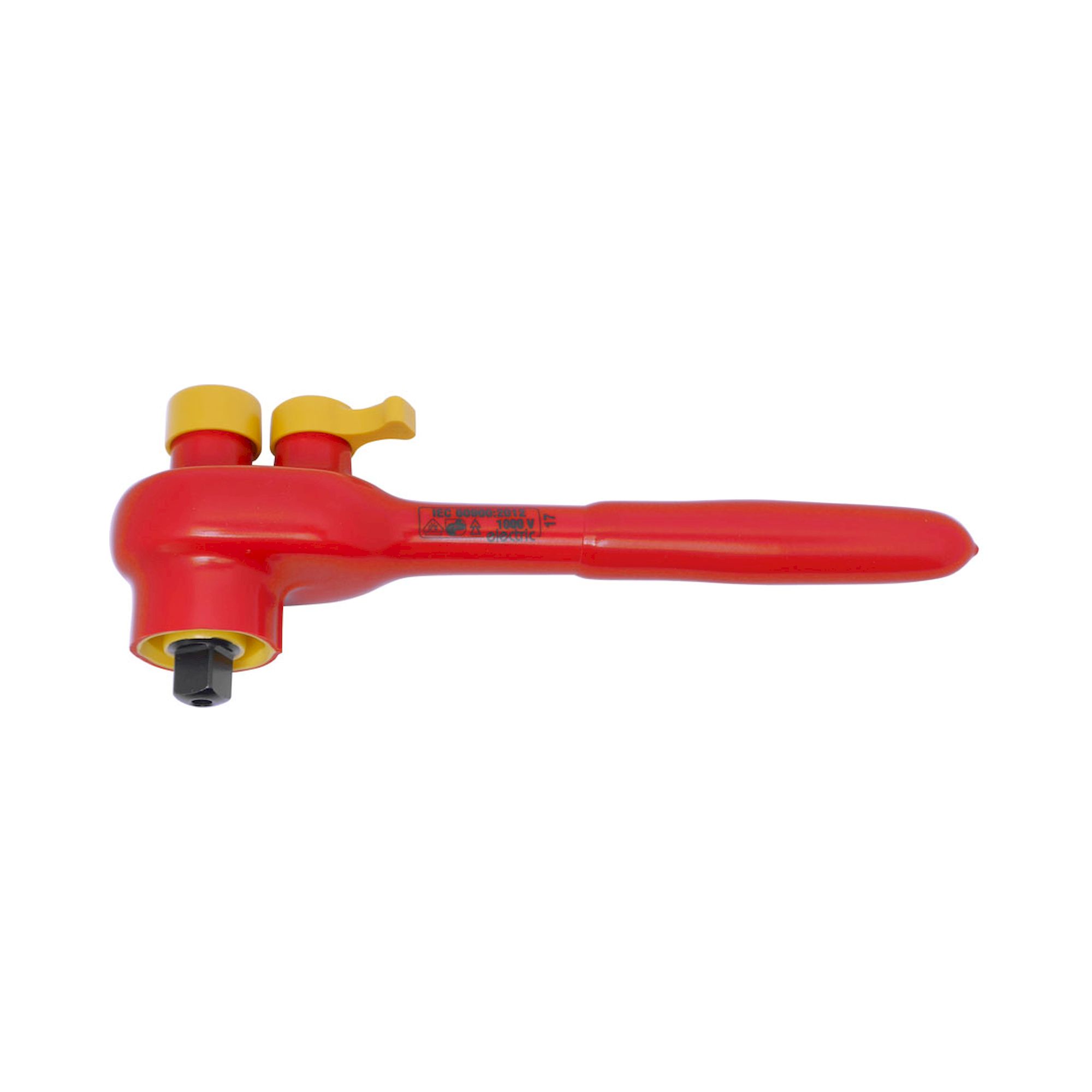

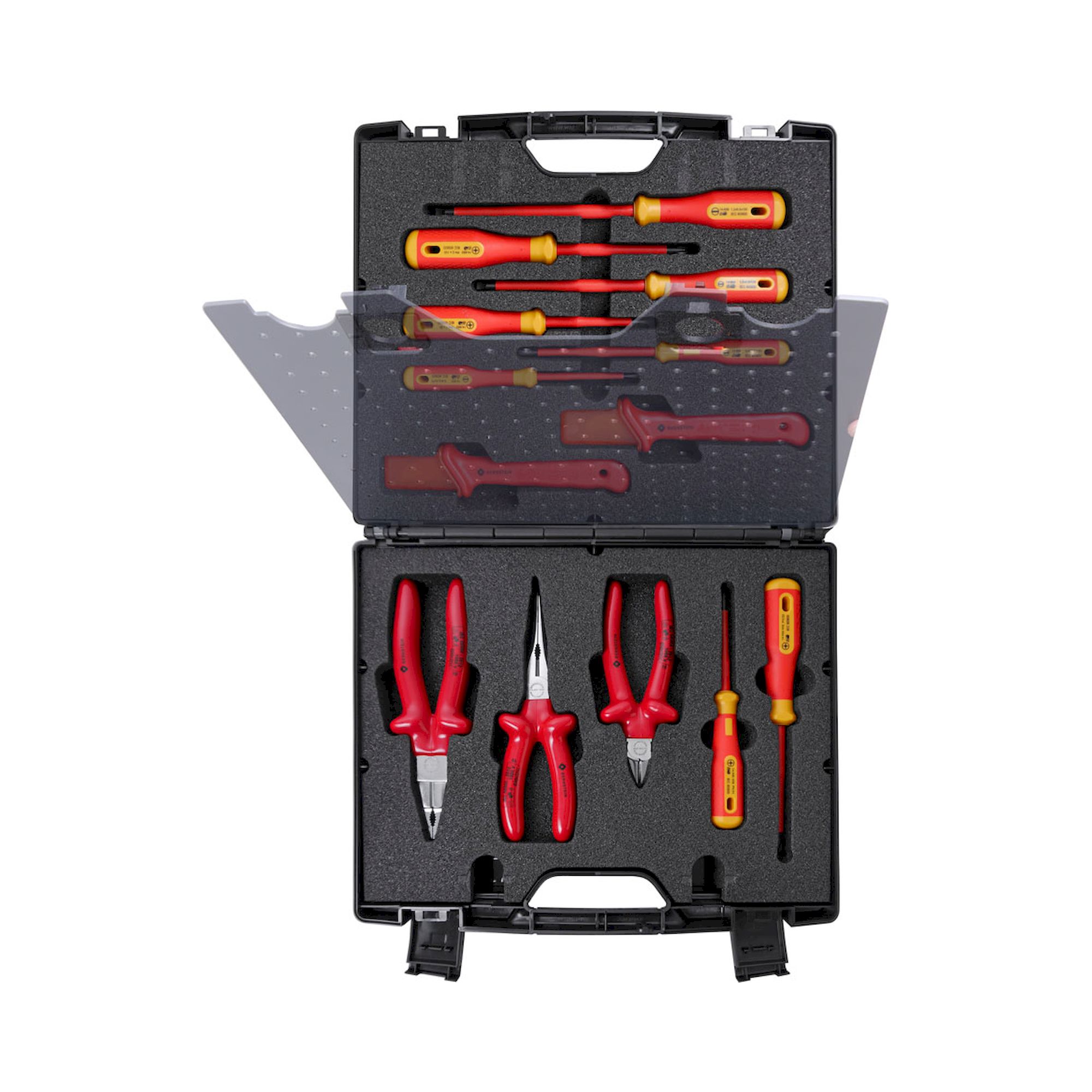

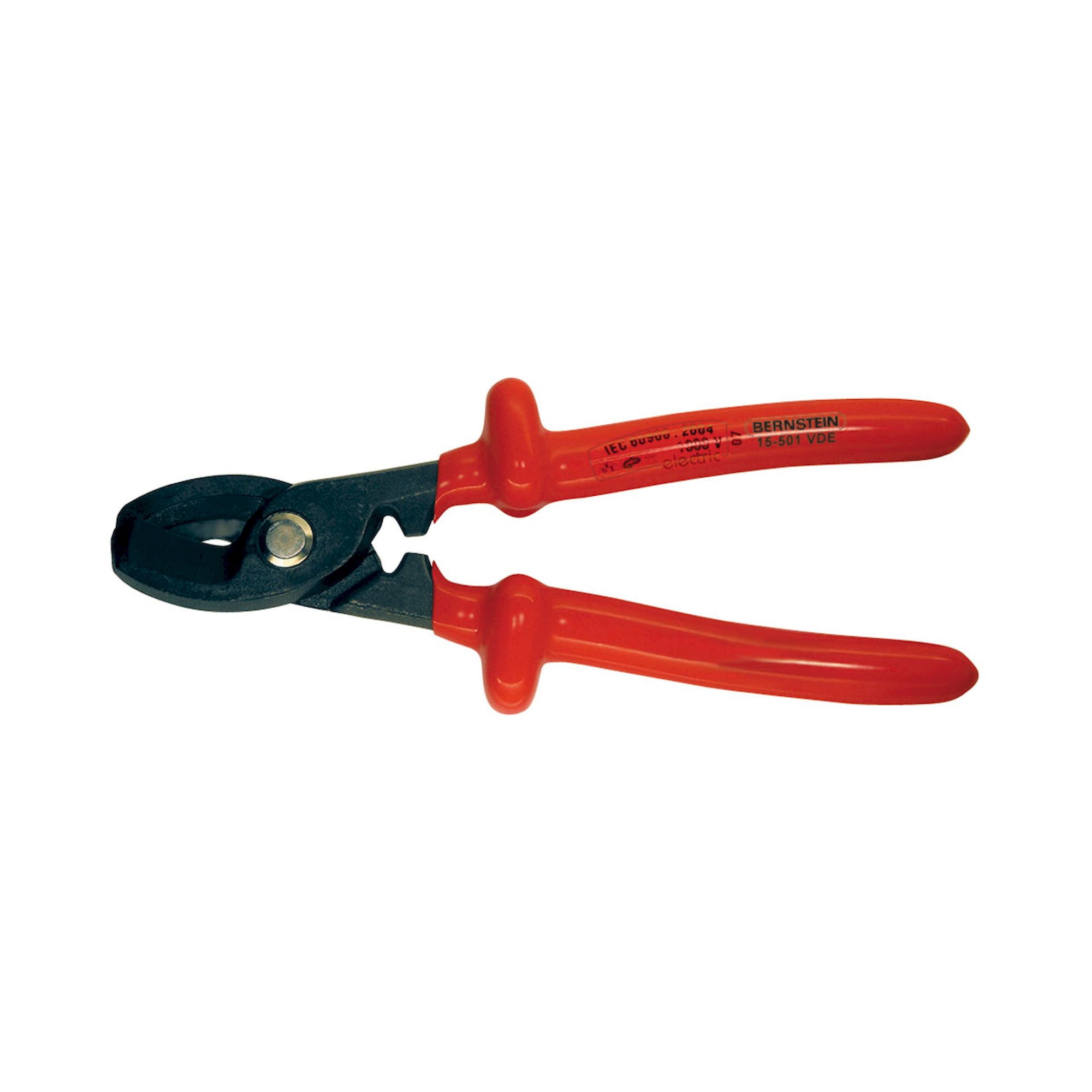

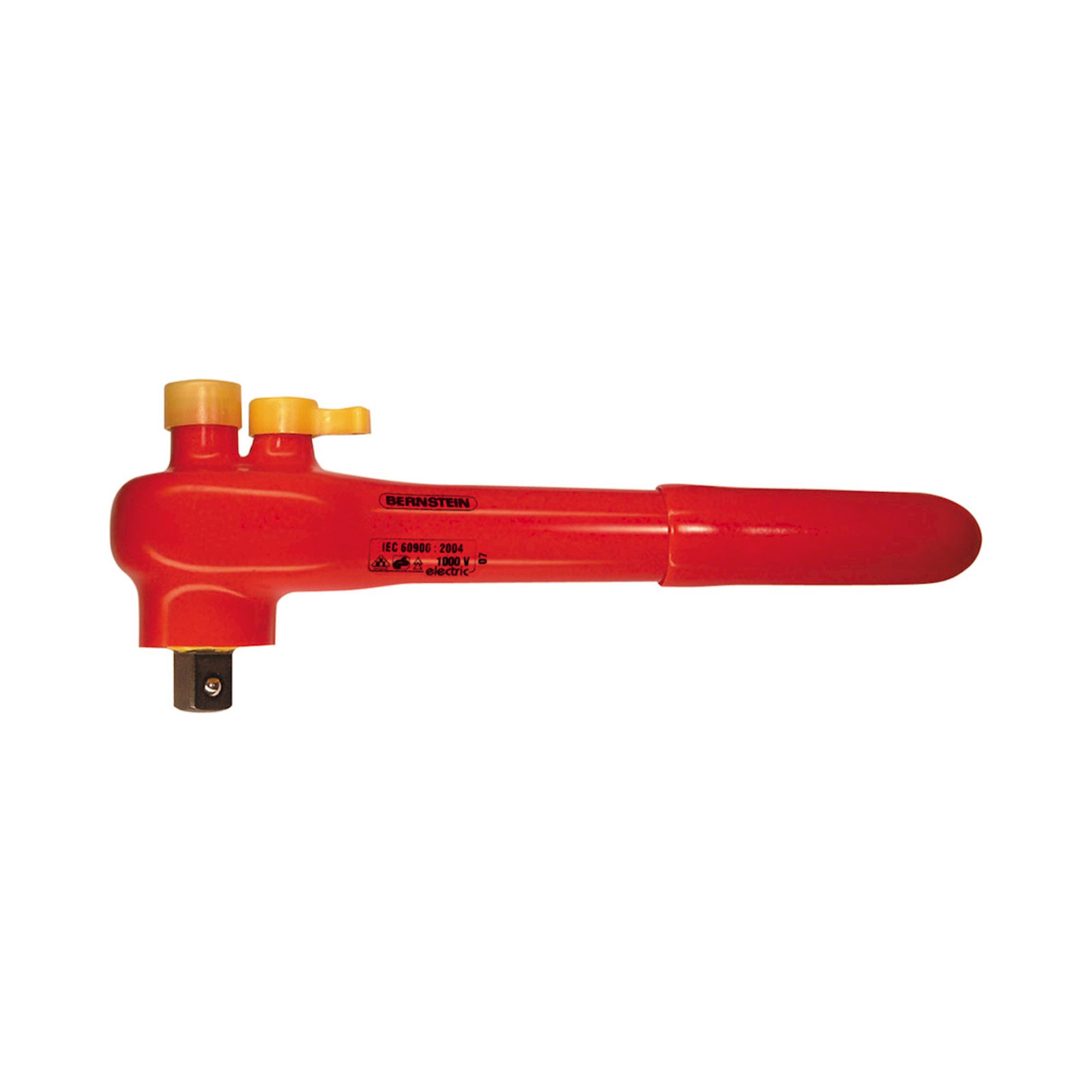

Das BERNSTEIN VDE Sortiment gliedert sich in Einzelwerkzeuge und komplette Werkzeugkoffer wie den 13-teiligen Satz 8180-VDE für universelle Elektroarbeiten. Die VDE Umschaltknarren unterscheiden sich in der Aufnahme zwischen 1/2 Zoll (16-471-VDE) für schwere Verschraubungen und 3/8 Zoll (16-472-VDE) für kompaktere Anwendungen. Kabelscheren variieren in der Schnittkapazität von 20mm Kabeldurchmesser (15-501-VDE) bis 32mm (15-506-VDE) mit entsprechenden Querschnitten von 60mm² bis 240mm². Spezialwerkzeuge wie der NH-Aufsteckgriff 17-521-VDE mit Lederstulpe sind für Hochstromarbeiten an NH-Sicherungen konzipiert.

Welche Installationsanforderungen und Systemkompatibilität gelten für VDE Werkzeuge?

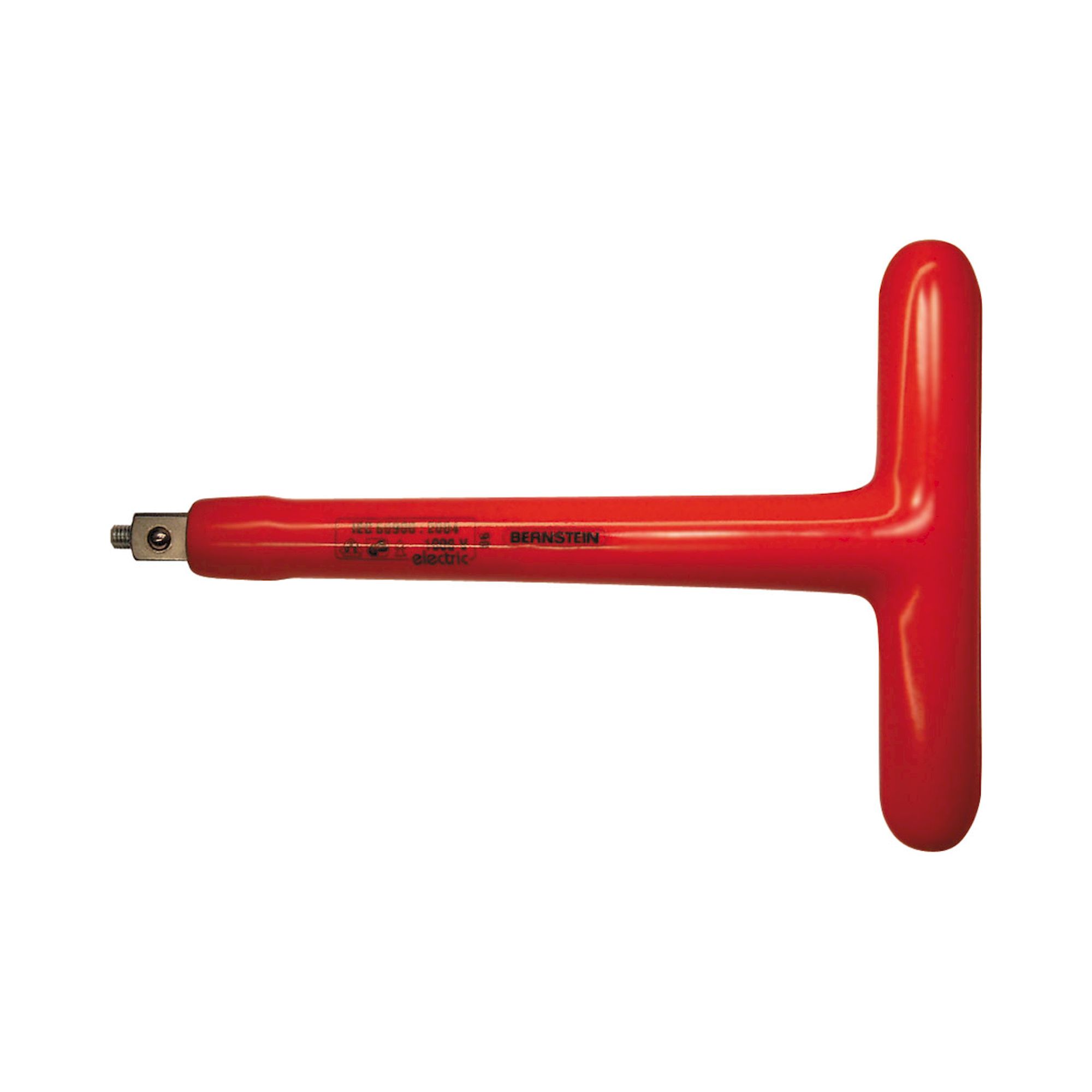

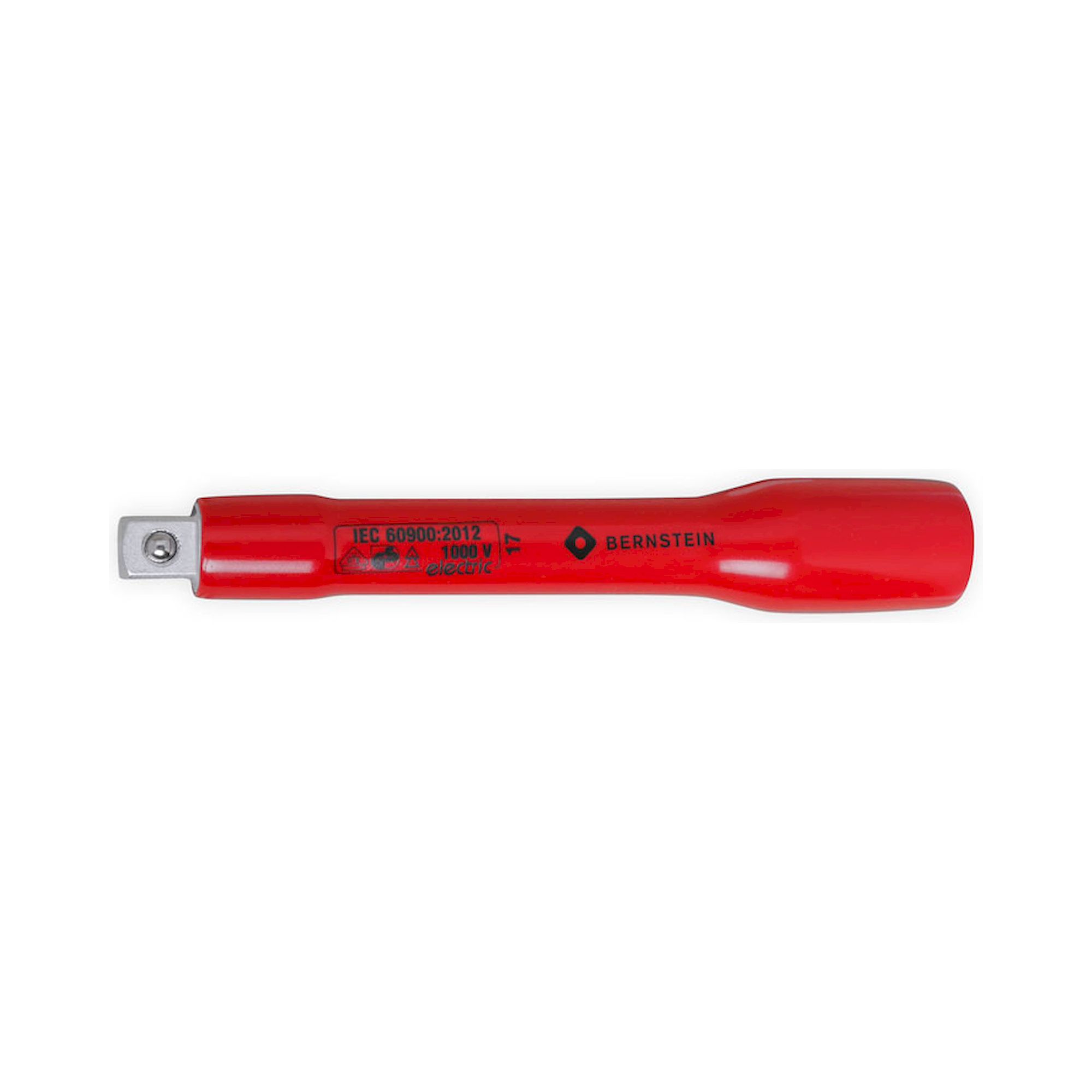

VDE Werkzeuge erfordern keine spezielle Installation, müssen jedoch vor jedem Einsatz visuell auf Beschädigungen der Isolierung geprüft werden. Die Kompatibilität richtet sich nach genormten Anschlussgrößen, wobei VDE Steckschlüsseleinsätze wie die BERNSTEIN 16-475-VDE T-Aufsteckschlüssel standardmäßige 1/2 Zoll Vierkantaufnahmen verwenden. Verlängerungen wie die 125mm Ausführung 16-476-VDE ermöglichen den Einsatz in schwer zugänglichen Bereichen. Die Systemintegration erfolgt über handelsübliche Werkzeugaufbewahrung, wobei VDE Werkzeuge separat von normalen Werkzeugen gelagert werden sollten um Verwechslungen zu vermeiden.

Welche Sicherheitsklassen und Betriebsbedingungen gelten für VDE Werkzeuge?

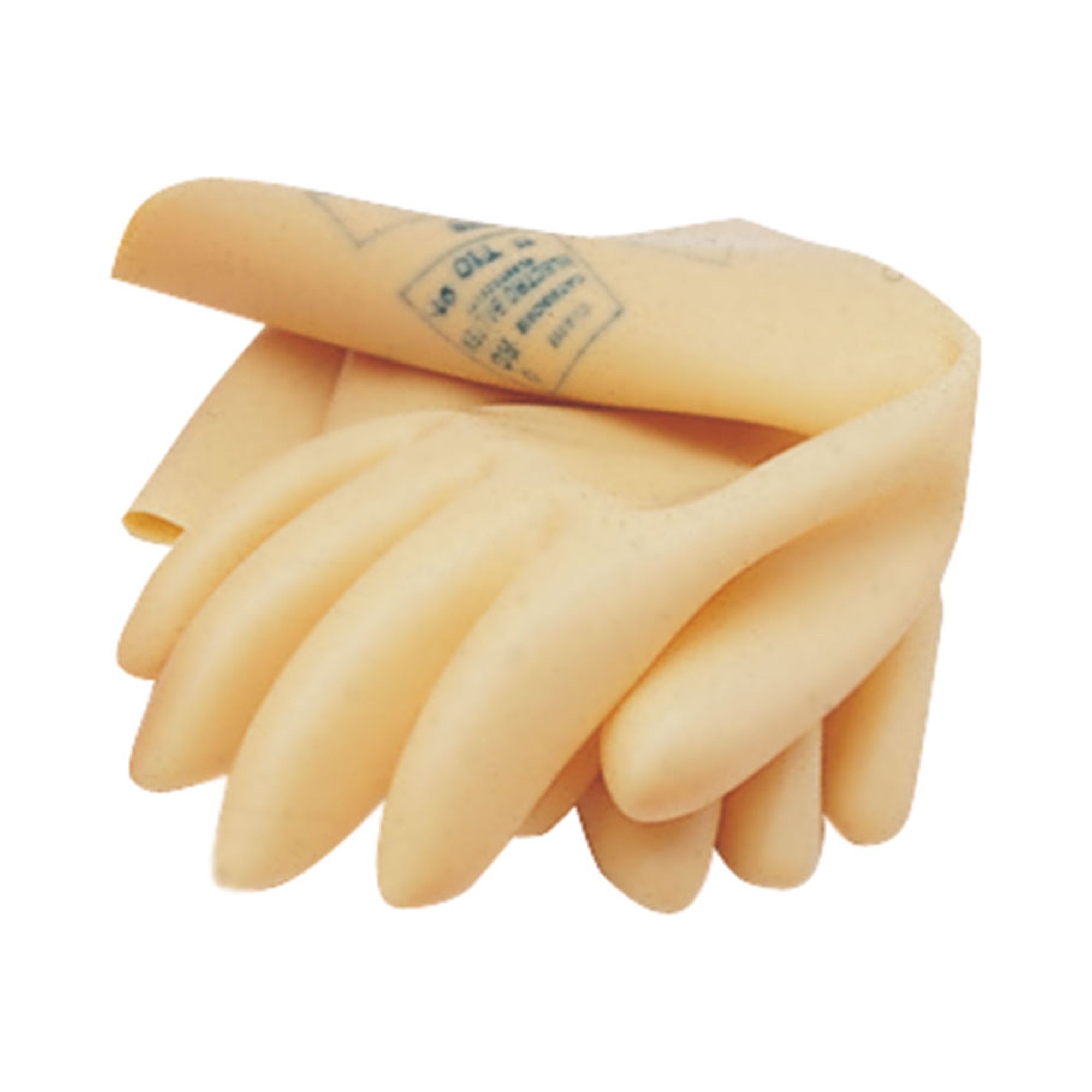

VDE Werkzeuge sind für Arbeiten bis 1000V AC bei 50/60Hz oder 1500V DC ausgelegt und entsprechen der Schutzklasse II nach DIN VDE 0100-410. Der Betriebstemperaturbereich liegt typischerweise zwischen -40°C und +70°C, wobei extreme Temperaturen die Isolationseigenschaften beeinträchtigen können. BERNSTEIN VDE Spannungsprüfer wie der 17-531-VDE sind bis 690V AC/DC kalibriert und bieten CAT III Sicherheit nach DIN EN 61010. Die Isolierung gewährleistet eine Kriechstromfestigkeit von mindestens 4mm und eine Durchschlagfestigkeit von 10kV Prüfspannung. Sicherheitshandschuhe wie die 17-501-VDE Größe 10 ergänzen den Schutz bei direkten Arbeiten an spannungsführenden Teilen.

Welche Wartungsintervalle und Prüffristen sind für VDE Werkzeuge einzuhalten?

VDE Werkzeuge müssen vor jedem Gebrauch visuell auf Risse, Abplatzungen oder Beschädigungen der Isolierung kontrolliert werden. Eine jährliche elektrische Prüfung nach DIN VDE 0105-100 ist für gewerblich genutzte VDE Werkzeuge vorgeschrieben, wobei die Isolationswerte bei 2500V Prüfspannung mindestens 1MΩ betragen müssen. Die Nutzungsdauer beträgt bei sachgemäßer Verwendung und Lagerung zwischen 5-10 Jahren, kann jedoch durch mechanische Beschädigungen oder UV-Einwirkung verkürzt werden. BERNSTEIN VDE Werkzeuge sollten trocken bei Raumtemperatur gelagert und regelmäßig auf Funktionsfähigkeit der beweglichen Teile wie bei Kabelscheren oder Umschaltknarren geprüft werden.

VDE Werkzeuge

Werkzeuge Bernstein

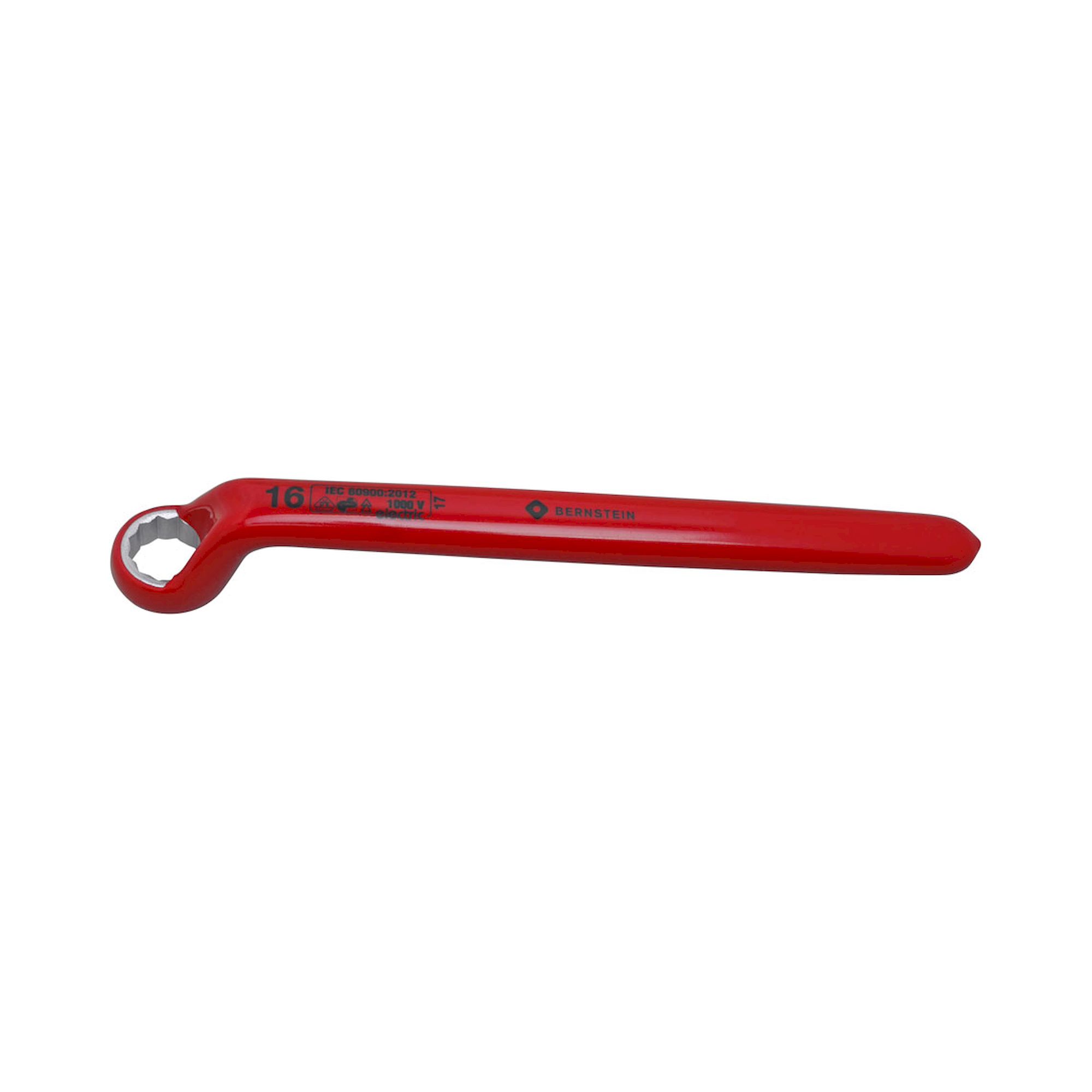

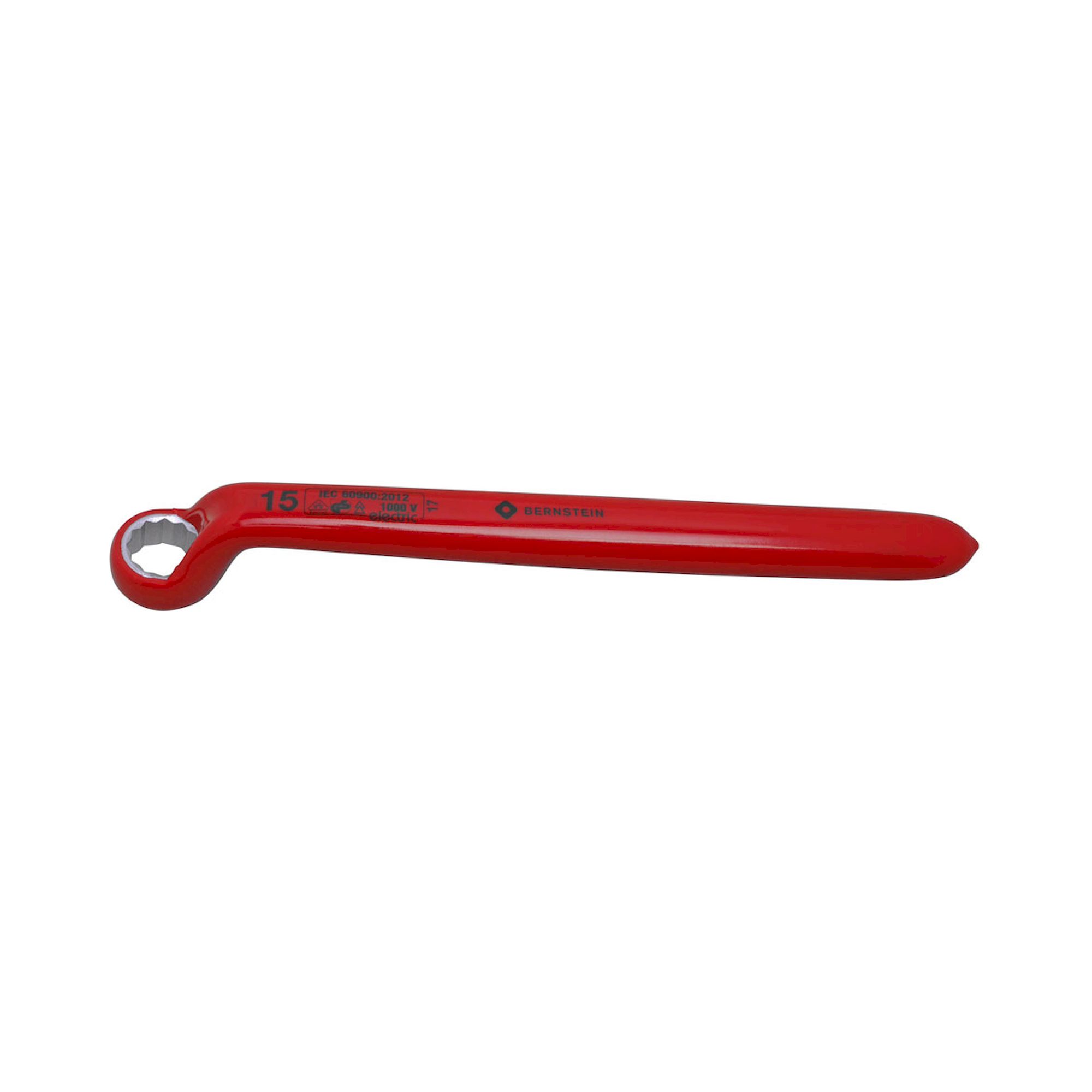

VDE-Werkzeuge von Bernstein sind für Arbeiten unter Spannung bis 1.000 V AC / 1.500 V DC ausgelegt und entsprechen der DIN EN IEC 60900. Das Sortiment umfasst Schraubendreher (Schlitz, Kreuzschlitz PZ1-PZ3), Abmantelungsmesser mit Hakenklinge und Gleitfuß, Zangen (Telefonzange 205 mm, Seitenschneider 195 mm), Steckschlüssel in verschiedenen Weiten (5,0-32,0 mm) sowie Gabel- und Ringschlüssel (8,0-17,0 mm einseitig). Für Schaltanlagen sind NH-Aufsteckgriffe mit Lederstulpe (17-521-VDE) erhältlich.

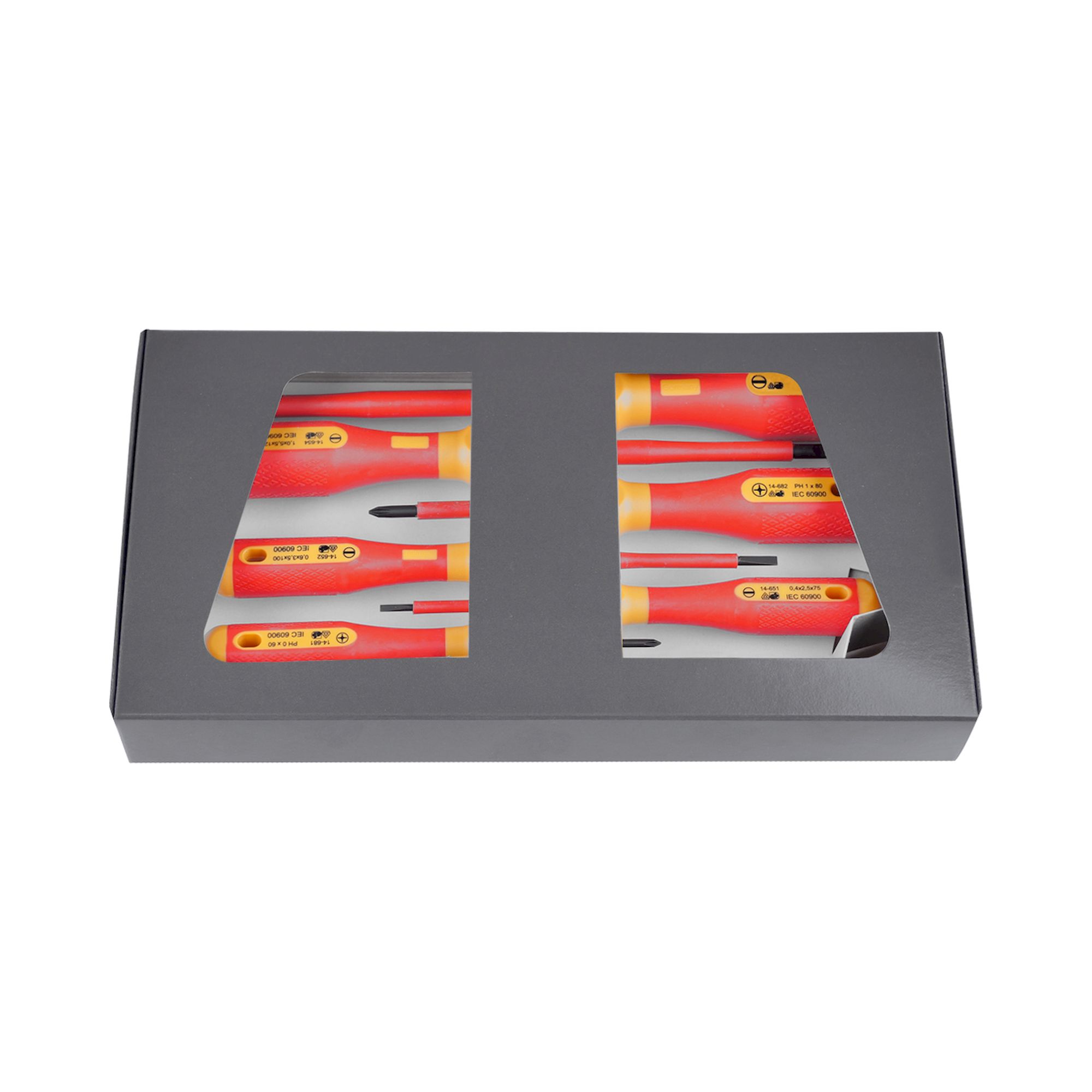

Die Steckschlüsseleinsätze sind in 3/8" und 1/2" Antrieb verfügbar, mit Weiten von 5,5 mm bis 32,0 mm. Schraubendreher-Sets (z. B. 14-650-VDE, 7-tlg.) sowie Einzelwerkzeuge decken alle gängigen Anforderungen der Niederspannungsinstallation ab.

⚡ Prüfspannung 10.000 V AC - Gebrauchsspannung bis 1.000 V AC, DIN EN IEC 60900-konform

⚙ Schraubendreher Schlitz und PZ - Klingenbreiten 2,5-8,0 mm, Kreuzschlitz PZ1-PZ3 (z. B. 14-694-VDE, 14-695-VDE, 14-696-VDE)

⚙ Steckschlüsseleinsätze 3/8" und 1/2" - Weiten 13,0-32,0 mm (16-488-VDE bis 16-454-VDE), VDE-geprüft

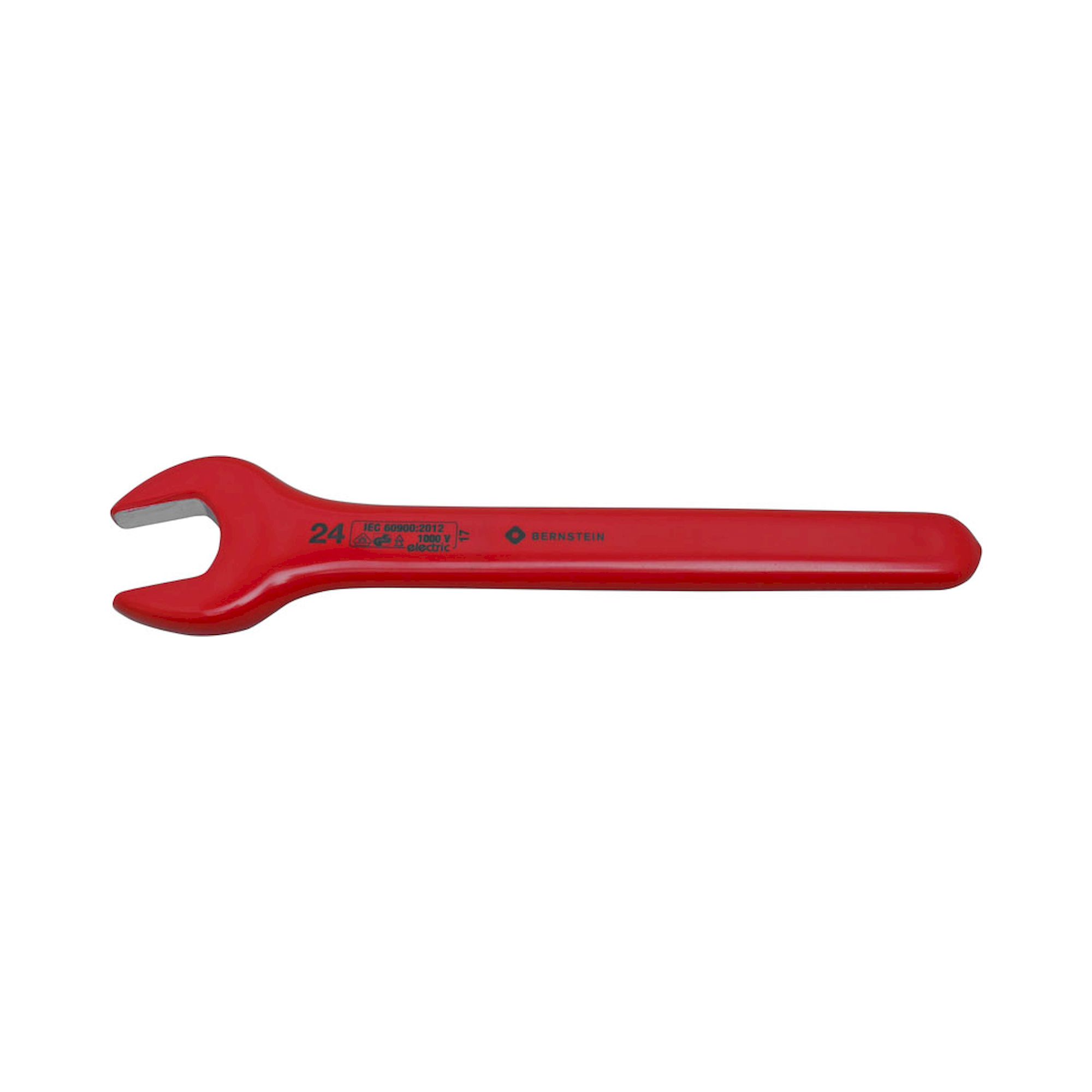

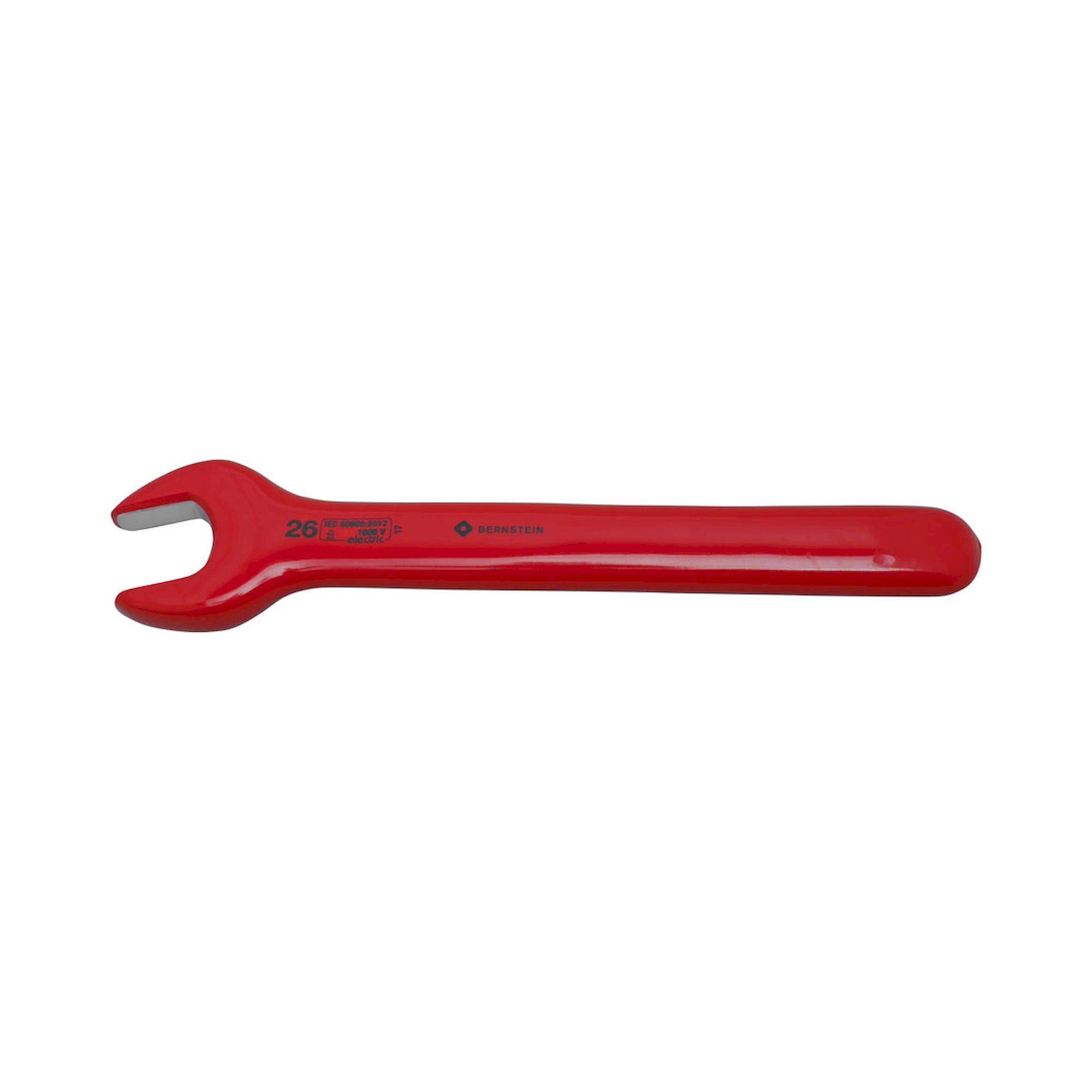

⚙ Gabelschlüssel einseitig - Weiten 8,0-17,0 mm (16-503-VDE bis 16-512-VDE)

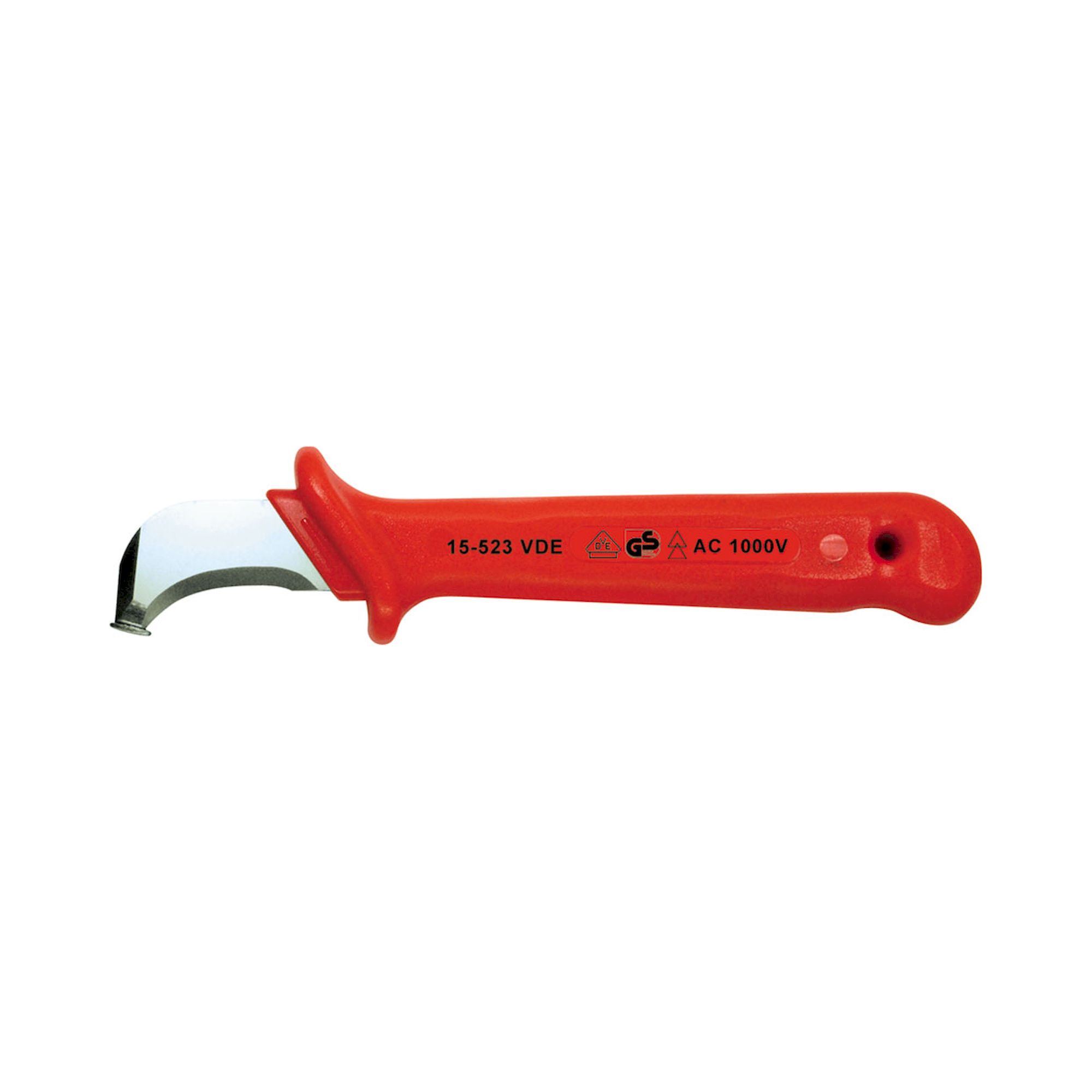

✓ Abmantelungsmesser mit Gleitfuß - 15-523-VDE, Hakenklinge für sichere Kabelmantelung ohne Aderleiter-Beschädigung

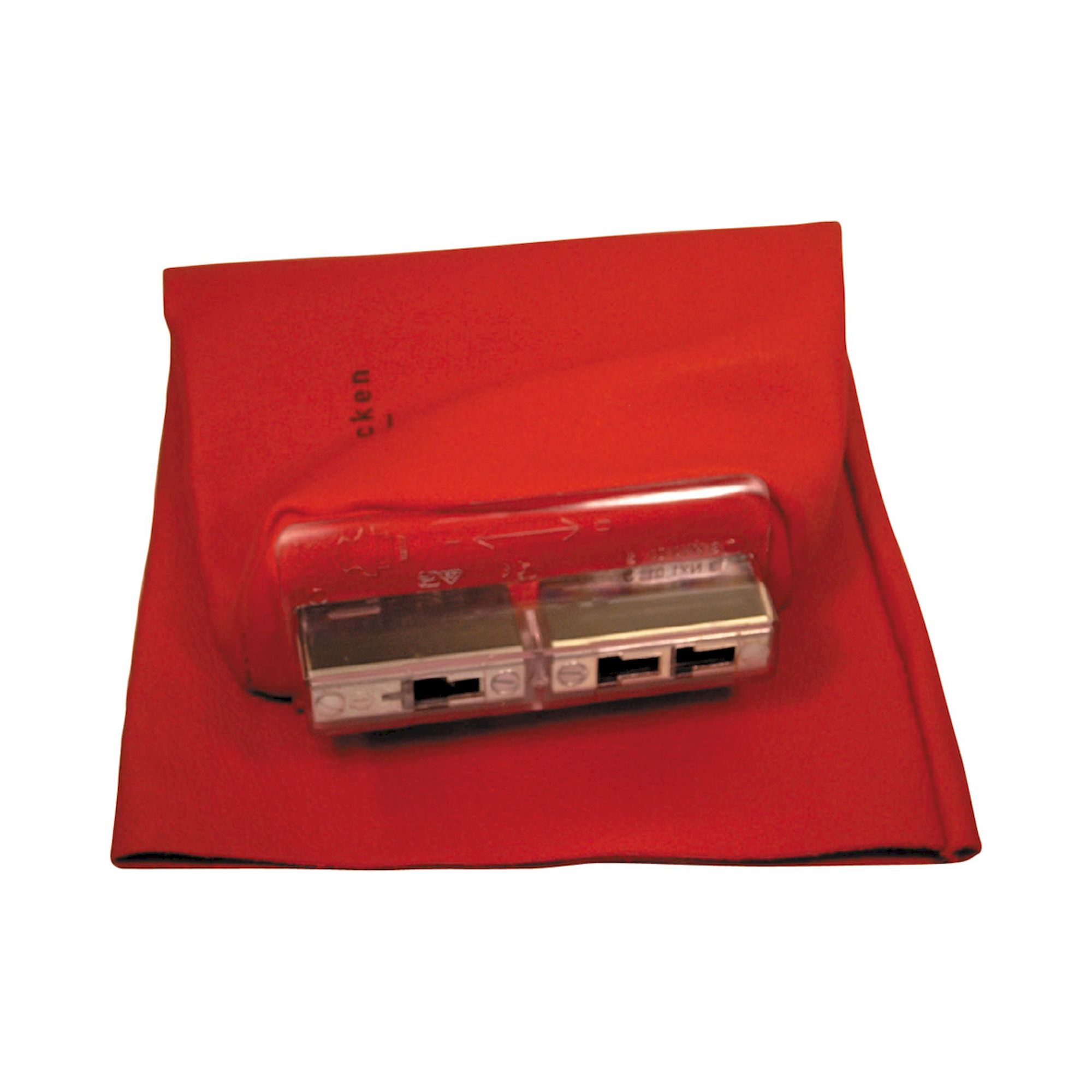

🛡 NH-Aufsteckgriff mit Lederstulpe - 17-521-VDE, für NH-Sicherungselemente in Schaltanlagen

Gruppe	Artikel (Beispiele)	Abmessungen / Weiten
Schraubendreher Schlitz	14-693-VDE, 14-694-VDE, 14-695-VDE, 14-696-VDE	PZ2 6,0 mm - PZ3 8,0 mm
Steckschlüssel	16-301-VDE, 16-302-VDE	5,0 mm, 5,5 mm
Steckschlüsseleinsatz 3/8"	16-488-VDE, 16-489-VDE	13,0 mm, 14,0 mm
Steckschlüsseleinsatz 1/2"	16-445-VDE, 16-452-VDE, 16-454-VDE	14,0 mm, 27,0 mm, 32,0 mm
Gabelschlüssel einseitig	16-503-VDE bis 16-512-VDE	8,0-17,0 mm

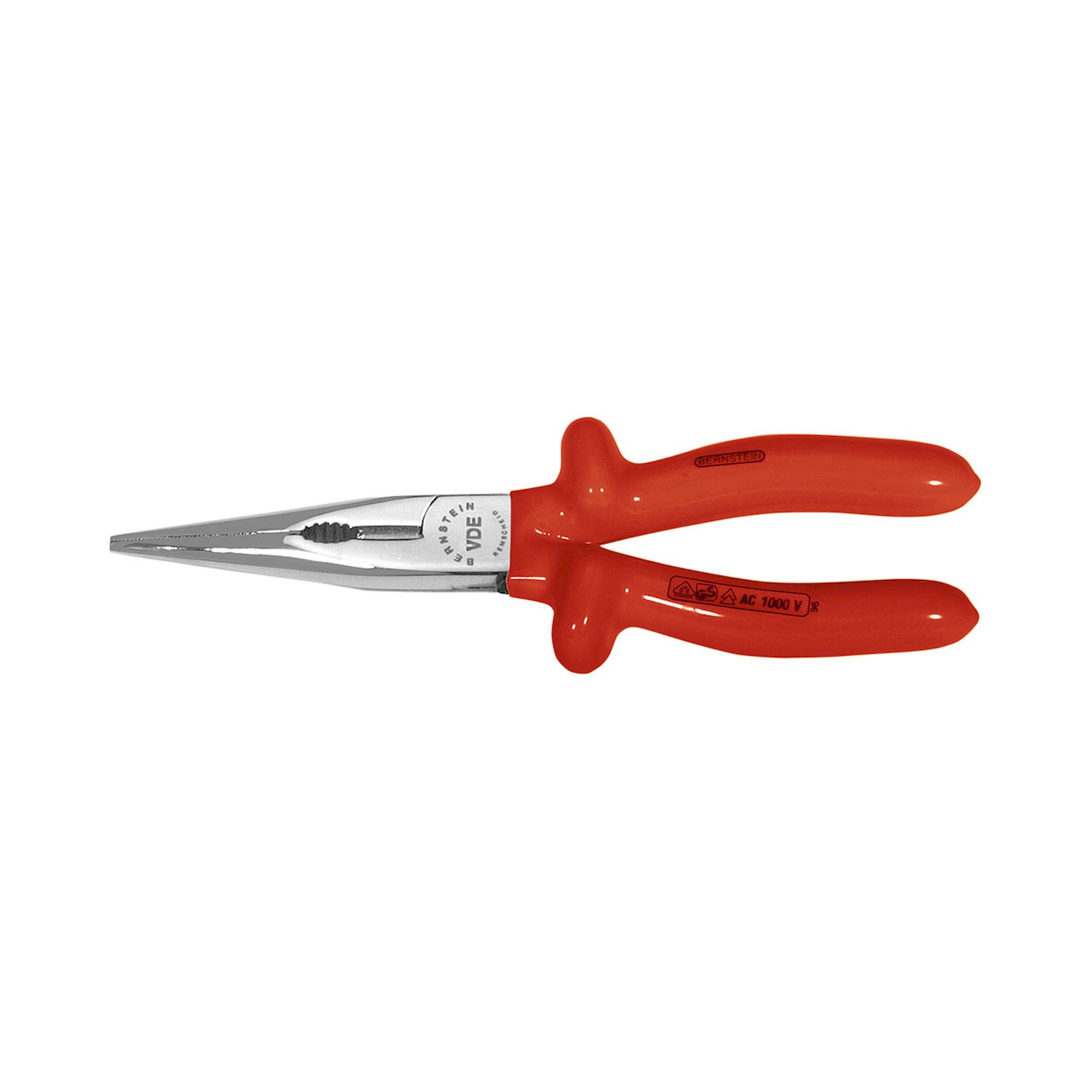

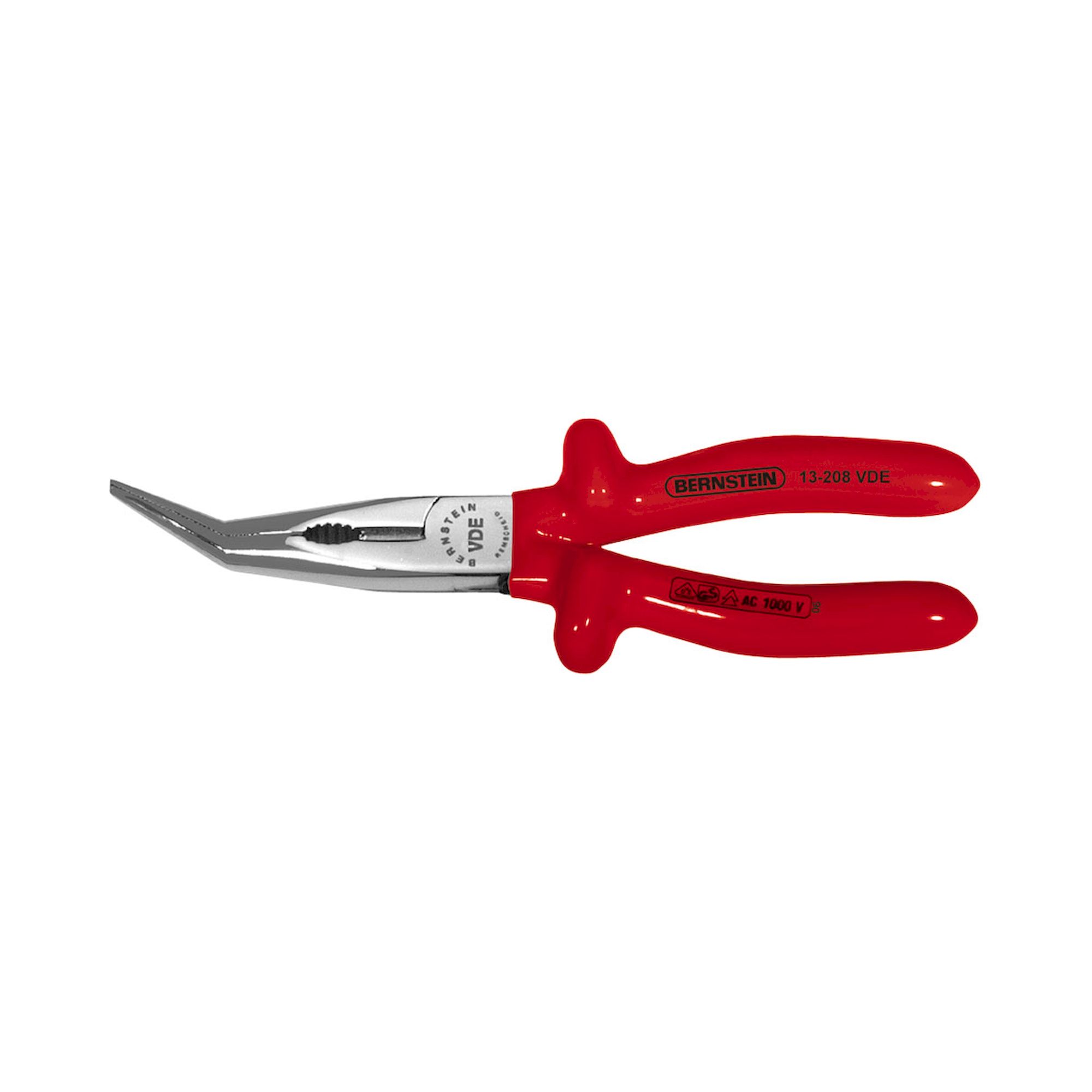

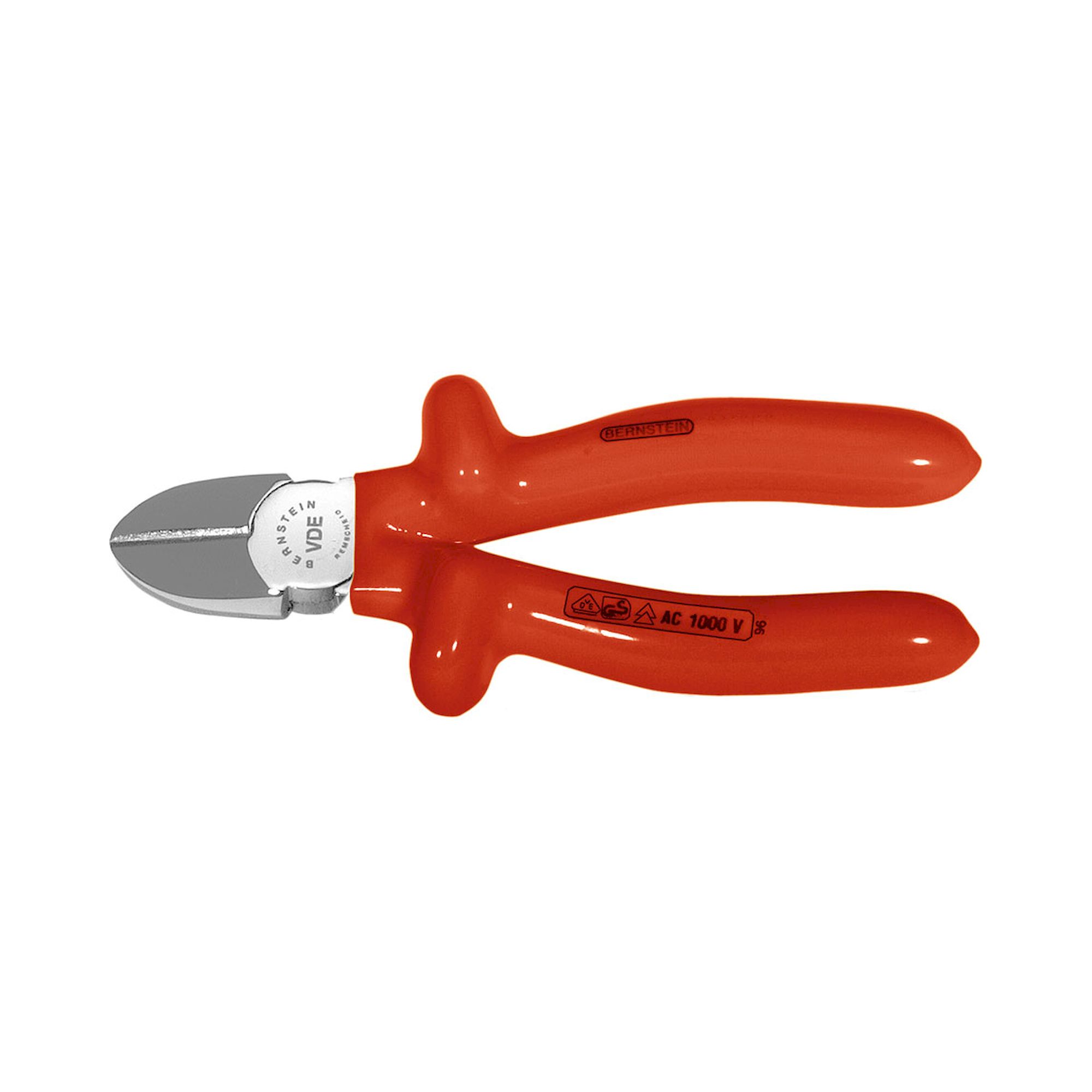

Zangen	13-208-VDE (Telefonzange 205 mm), 13-908-VDE (Seitenschneider 195 mm)	gebogen, gezahnt

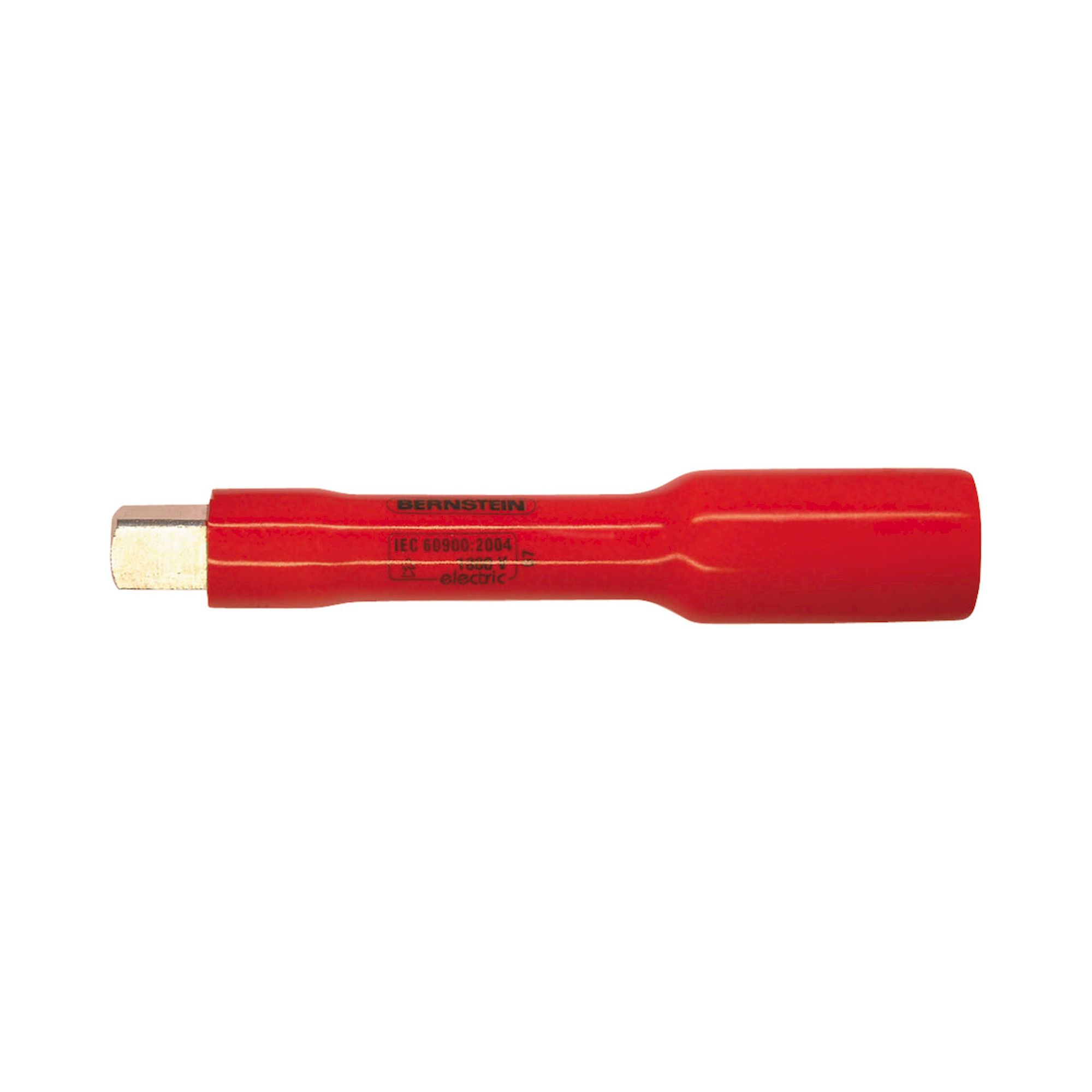

Verlängerung 1/2"	16-476-VDE	125 mm

Typische Einsatzbereiche: Niederspannungsinstallationen und Schaltschrankbau (bis 1.000 V AC), Wartung und Instandhaltung elektrischer Betriebsmittel, Kabelkonfektionierung und Abmantelung in der Elektroinstallation, Montage von Schaltanlagen und NH-Sicherungen sowie Serviceeinsätze in der Energieversorgung und im Industriebetrieb.
