Konzentrische Ringelektrode mit Kofferset

Die konzentrische Ringelektrode ME40 ist als komplettes Kofferset ausgelegt und ergänzt jedes Tera-Ohmmeter um die normgerechte Messung von Oberflächenwiderstand (Rp-p) und Volumenwiderstand (Rv) nach DIN IEC 61340-4-1 und IEC 61340-2-3. Durch die definierte Elektrodengeometrie und das genormte Eigengewicht liefert sie reproduzierbare, dokumentierbare Messwerte für Materialqualifizierung und Audits.

Vorteile auf einen Blick

• Messung von Oberflächenwiderstand (Rp-p) und Volumenwiderstand (Rv) mit einer Elektrode
• Normgerechte Geometrie nach DIN IEC 61340-4-1 und IEC 61340-2-3
• Definiertes Eigengewicht von 2,6 kg für reproduzierbaren Anpressdruck
• Leitfähiges Carbon-Kontaktgummi mit niedrigem Eigenwiderstand (R unter 500 Ω)

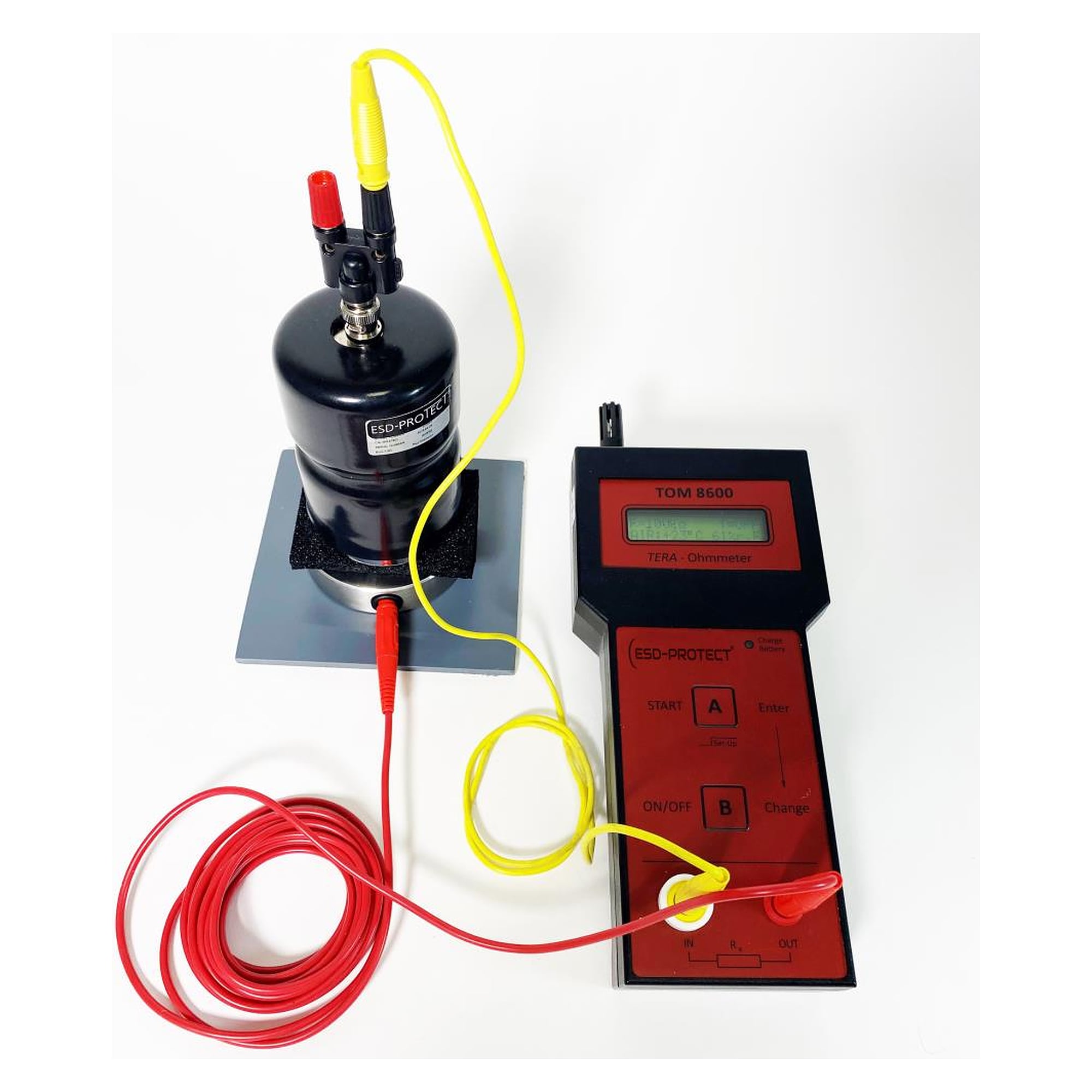

• Komplettes Zubehör inklusive Prüfplatte und Kalibrierzeugnis im ESD-Koffer

Technische Daten

• Gewicht: 2,6 kg
• Abmessungen: Durchmesser 70 mm, Höhe 170 mm
• Äußerer Ringdurchmesser: 60 mm
• Innerer Ringdurchmesser: 30 mm
• Kontaktfläche: leitfähiges Carbon-Kontaktgummi, R unter 500 Ω

Lieferumfang

• 1 konzentrische Ringelektrode
• 1 Auflage-Elektrode
• 1 Adapter Banane auf BNC
• 1 Messleitung 2 m gelb, 1 Messleitung 3 m rot
• 1 Hart-PVC-Platte 130 x 130 x 5 mm
• ESD-Koffer mit Schaumstoffeinlagen, Kalibrierzeugnis

Anwendungen

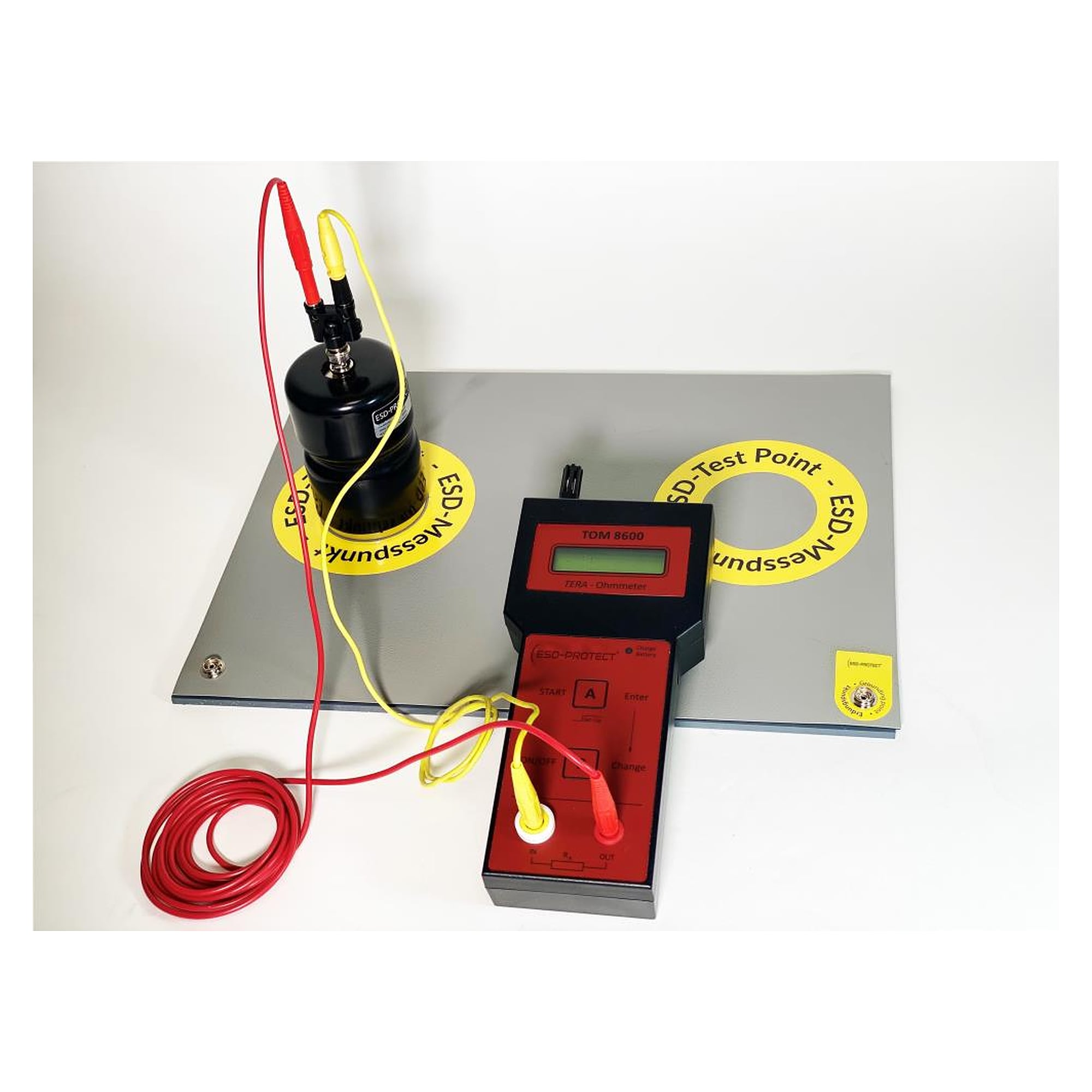

• Qualifizierung von ESD-Boden-, Tisch- und Verpackungsmaterialien
• Wareneingangs- und Wiederholungsprüfung von Werkstoffen
• Dokumentierte Audits in ESD-Schutzzonen (EPA)

Normen und Konformität

Erfüllt die Anforderungen an Messelektroden für die Widerstandsmessung nach DIN IEC 61340-4-1 und IEC 61340-2-3.
